MAD-CENTER 160BR - Altavoz de audio MADISON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz de audio columna activo
Marca	MADISON
Modelo	MAD-CENTER 160BR
Potencia RMS	80 W a 4 ohmios
Impedancia	4 ohmios
Ancho de banda	50 Hz – 20 kHz
Relación señal/ruido (entrada de línea)	≥ 75 dB (ponderado A)
Distorsión armónica total (condiciones nominales)	≤ 2 % (50-20 kHz)
Nivel de entrada de línea	500 mV
Alimentación	220 – 240 V ~ 50/60 Hz
Consumo eléctrico	≤ 45 W
Dimensiones (L x P x A)	256 x 200 x 1000 mm
Peso neto / bruto	12,2 kg / 13,5 kg
Fuentes de audio	Bluetooth, USB, SD/MMC, entrada de línea (AUX), entrada MP3
Funciones	Reproductor USB/SD, Bluetooth, 7 presintonías, repetición, mando a distancia, pantalla LED
Protección	Fusible interno, interruptor de encendido/apagado
Mantenimiento y limpieza	Limpiar con un paño seco; no usar productos líquidos o abrasivos
Seguridad	No abrir la carcasa; usar solo en interiores; evitar la humedad y temperaturas extremas
Piezas de repuesto y reparabilidad	Fusible reemplazable por un técnico; no hay otras piezas accesibles para el usuario
Información general	Conforme a las directivas LVD, RTTE y RoHS

Preguntas frecuentes - MAD-CENTER 160BR MADISON

¿Cómo conectar mi smartphone por Bluetooth?

Presione el botón MODE del panel o del mando a distancia para seleccionar la entrada Bluetooth. Active el Bluetooth en su smartphone y busque dispositivos. Seleccione "MAD-CENTER" en la lista. La conexión es automática.

¿Cuáles son las dimensiones del altavoz MAD-CENTER 160BR?

Las dimensiones son de 256 x 200 x 1000 mm (L x P x A).

¿Cuál es la potencia del altavoz?

La potencia RMS es de 80 W a 4 ohmios.

¿Puedo usar el altavoz en exteriores?

No, el altavoz está diseñado para un uso solo en interiores en un lugar seco y cerrado. No lo exponga al agua o la humedad.

¿Cómo limpiar el altavoz?

Use un paño seco y suave para quitar el polvo del altavoz. No use nunca productos líquidos o abrasivos.

¿Qué hacer si el fusible salta?

El fusible se encuentra en el interior del aparato. Debe ser reemplazado por un técnico experimentado con un fusible de las mismas características.

¿Cuál es la garantía de este producto?

La garantía no se aplica en caso de mal manejo o incumplimiento de las instrucciones de seguridad. Consulte a su distribuidor para más detalles.

¿Qué hacer si el mando a distancia no funciona?

Verifique que el mando a distancia esté bien orientado hacia el sensor (en la parte frontal del altavoz) y que no haya obstáculo. Reemplace las pilas si es necesario.

¿Cómo seleccionar una fuente de audio?

Use el botón MODE en el panel superior o el mando a distancia para alternar entre USB/SD, Bluetooth y entrada de línea (AUX).

¿Cómo ajustar el volumen?

Presione las teclas VOL+ o VOL- del mando a distancia, o mantenga presionadas las teclas anterior/siguiente en el panel para bajar/subir el volumen.

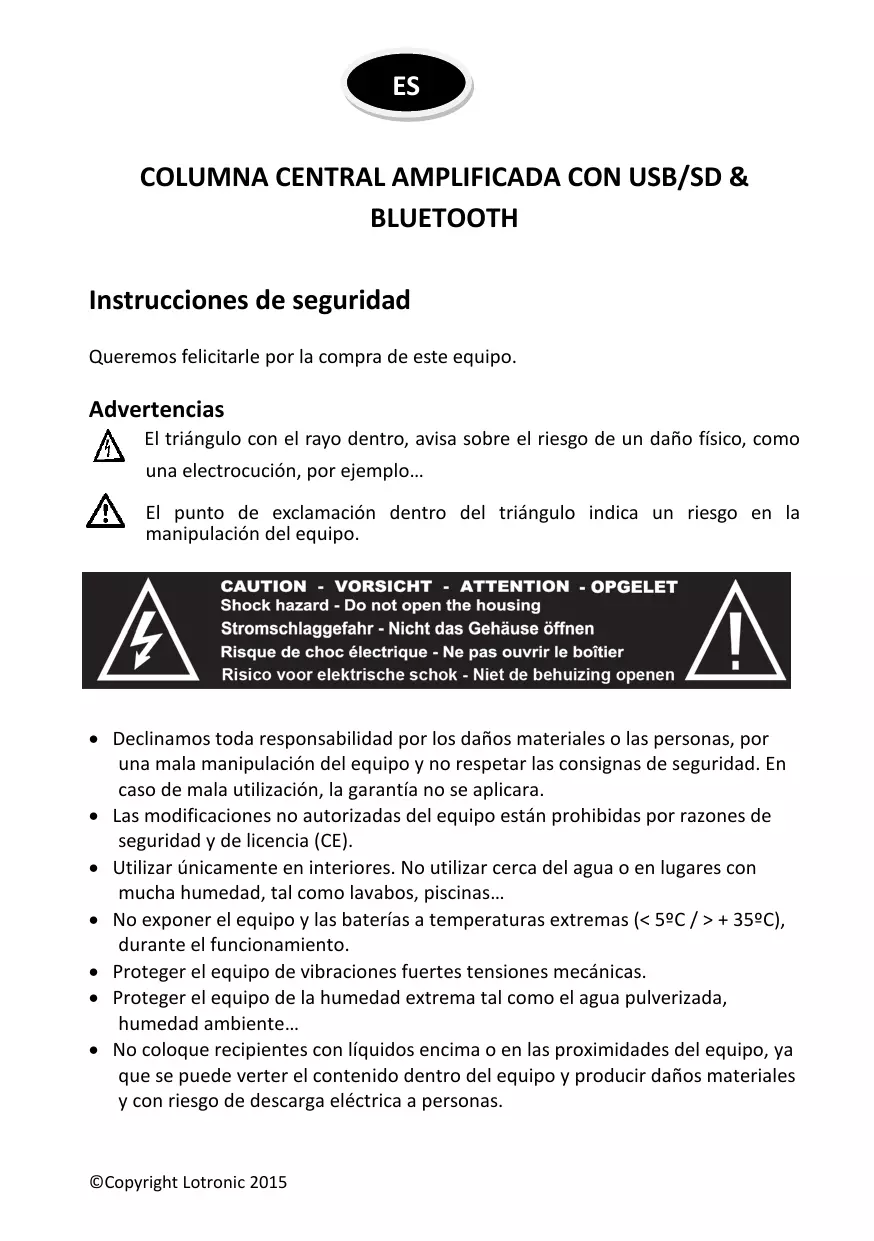

MANUAL DE USUARIO MAD-CENTER 160BR MADISON

Instruetiones de seguridad

Queremos felicitarle por la compra de este equipo.

Advertencias

El triángulo con el rayo bajo, aka sobre el riesgo de un daño físico, como una electrocución, por exemple...

El punto de exclamación dentro del triángulo indica un riesgo en la manipulación del equipo.

CAUTION - VORSIGHT - ATTENTION - OPGELET

• Declinamos toda responsabilidad por los daños materiales o las personas, por una mala Manipulación del equipo y no respetar las consignas de seguridad. En caso de mala realización, la garantía no se aplicara.
• Las modificaciones no autorizadas del equipo están prohibidas por razones de seguridad y de licencia (CE).
• Utilizar únicamente en interiores. No utiliser cerca del agua o en Lugares con mucha humedad, tal como lavabos, piscinas...
• No exponer el equipo y las baterías a temperatas extremas (< 5°C / > + 35°C), durante el funciona.
• Proteger el equipo de vibraciones fuertes tensiones mecánicas.
• Proteger el equipo de la humedad extrema tal como el agua pulverizada, humedad ambiente...

• No coloque recipientes con liquidos encima o en las proximas del equipo, ya que se pueda averter el contenido bajo del equipo y producir daños materiales y con riesgo de descarga electrica a personas.

• No coloque pequeños objetivos encima osuma del equipo. Corre el riesgo de que se introduzcan bajo del equipo y pueda producir danos al equipo y riego de descarga electrónica a personas.

• Si un的对象o penetrada dentro del equipo, desenchufelo y apaguelo inmediamente y contacte con su vendedor.
• Si el cable de corriente está defectuoso, hagalo cambiar SOLO por un的技术e especialista, hay riesgo de electrocución.!
• Si usted no搬家 conectar el equipo bien o tiene dudas que no pueda resolver con estemanual de instrucciones, no dude encontactar con unprofessional queonga losconocimientos necessarios.
• Dispositivo de corte de corrente: Cuando el cable de corrente o el interruptor del equipo son realizados como dispositivo de desconexión,这些东西 dispositivos han de permanecer fácilmente accesibles. Si un interruptor omni polar es realizado como dispositivo de desconexión, el lugar del interruptor y la función delsame, deben de estar descritas y el conmutador ha de permanecer fácilmente accesible.

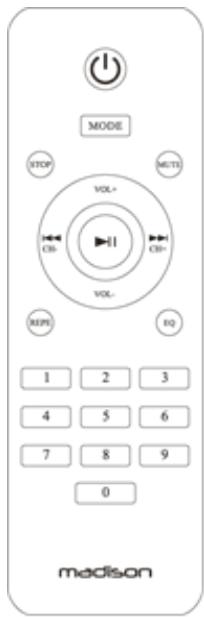

MANDO A DISTANCIA

Standby/on

Conmuta el amplificador entre encendido y en espera.

Mode

Selector de entrada. Permitte seleccionar entre USB/SD, BLUETOOTH o entrada linea.

Stop

Apriete para parar la lectura de los:ficheros USB/SD/BLUETOOTH.

Mute

Corta el sonido del amplificador. Este modo, está indicado por VOL 00. Apriete de nuevo, para volver al sonido.

Repeat

Apriete una vez para repetir un tema del soporte USB/SD,
apriete dos veces para repetir todos los temas del soporte

USB/SD.

EQ

Selezione entre los 7 pre ajustes.

Selección directa por el número de titulo

Apriete el número del titulo deseado. La lectura comenzará

automátamente.

VOL+: Apriete paraacular el volumen

VOL-: Apriete para disminuir el volumen

: Vuelta al titulo anterior
Avanza hasta el tituloCEE.

II Lectura/pausa de la música del soporte USB/SD/BLUETOOTH

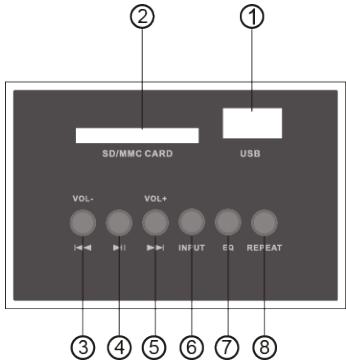

Panel de control en la parte superior

1. Conexión del PEN USB
2. Conexionado de la tarjeta SD/MMC
3. Presiónorta para selección arel tíolo anterior, presión larga, para bajo el volumen
4. Lectura/pausa del titulo del soporte USB/SD/BLUETOOTH
5. PresiónURTAPARASEGLECTIONARELtitulosiguiente,presiónlargaparabusrivolumen
6. Selector de entrada
7. Apriete para selectionar uno de los 7 pre ajustes.
8. Apriete para repetir el titulo en nombre o todos los titulos del soporte USB/SD

1. LED de alimentación
2. Captador del mando a distancia

1. Antes de enchufar el equipo, conecte el equipo como se indica. Respete la polaridad y ajuste el volumen al minimo.
2. Ajuste el selector de entrada en la fuente deseada y encienda el equipo. Después de unosegundos,el amplificador estará lista,ajuste el volumen a sus necessities y disfrute de la música.
3. El Fuseible, se enquiryra en el interior del equipo. Si hay que reemplazarlo, contacte con un technician experimentado. Haga que cambie elfuseible, por uno de identicas caractertisticas al original.
4. Si el LED, no se ilumina cuando el equipo está encendido, hay un problema. Apague inmediamente el equipo y solucione el problema, antes de volver a enchufarlo.

5. Conexión del Bluetooth:

Apriete el botón MODE en el control o en el mando a distancia y selección la entrada Bluetooth. Active la funciona Bluetooth de su Smartphone y comience una búsqueada de dispositivos Bluetooth. El nombre del sistema, es "MAD-CENTER", sincrónica su Smartphone con "MAD-CENTER". Ya pueda disfrutar de su música.

Diagnóstico de problemas

Si el equipo no funciona correctamente, verifique los+puntos de lasuma tablet. Si el problema persiste, posiblemente el equipoonga un problema.Desenchufelo inmediamente y hagalosolutionar.

Problema	Causa	Solutaciones
No hay sonido	·Mal conexionado de los cables de-altavoz. ·Mal conexionado de la fuente de sonido ·Mal conexionado de la clavija de corriente ·Volumen ajustado al minimo. ·La calidad de-altavoz no está bien colocada	·Revise el conexionado ·Verifique el conexionado de la fuente de sonido ·Enchufe el equipo de forma correcta ·Aumente el volumen. ·Selecciona la calidad de altavoces correctamente
Distorsión	·El volumen estáblemado elevado.	·Baje el volumen

\section*{Característicatsécnicas}

Potencia RMS	80W @ 4 ohm
THD (en conditiones normales)	≤2% (50-20kHz)
Relación S/R (entrada Línea)	≥75dB (A-weighted)
Impedancia	4 Ohm
Banda pasante	50Hz – 20kHz
Nivel de entrada de ligne:	Entrada Línea: 500mV
Alimentación	220 – 240Vac 50/60Hz
Consumo	≤45W
Dimensiones	256 x 200 x 1000mm
Peso Neto / Bruto	12.2kg / 13.5kg

Las caractéristicaséténcinas,sonunicamenteatitulodindicativo.
Bajoreshervademodificacionpormejora,sinprevioaviso.

NOTA IMPORTANTE: Los productos electricos no deben ser tirados a la basura normal. Vigile que se hagan reciclar en un lugar adecuado tal y como un centro de reciclado. Consulte las autoridades locales para saber del lugar más cercano donde poderdefer lo para ser reciclado.
