E12EL - Climatiseur LG - Notice d'utilisation et mode d'emploi gratuit

Technologie	Inverter DC (Mega Inverter)
Puissance de refroidissement nominale	3 500 W (12 000 BTU/h)
Plage de refroidissement (min./max.)	900 W / 4 040 W
Puissance de chauffage nominale	4 000 W
Plage de chauffage (min./max.)	890 W / 5 100 W
Classe énergétique refroidissement	A+
Classe énergétique chauffage	A
EER / SEER	3,12 / 5,8
COP / SCOP	3,65 / 3,8
Surface couverte recommandée	Jusqu'à 35 m²
Réfrigérant	R410A
Niveau sonore unité intérieure	20 à 39 dB(A)
Niveau sonore unité extérieure	47 dB(A)
Dimensions unité intérieure (L x H x P)	798 x 292 x 214 mm
Poids unité intérieure	9 kg
Dimensions unité extérieure (L x H x P)	717 x 483 x 230 mm
Poids unité extérieure	28 kg
Température de fonctionnement (froid)	-10°C à +48°C
Température de fonctionnement (chaud)	-10°C à +24°C
Longueur maximale de tuyauterie	15 m (dénivelé max. 7 m)

FOIRE AUX QUESTIONS - E12EL LG

Quelle est la puissance de refroidissement du LG E12EL ?

Le LG E12EL offre une puissance de refroidissement nominale de 3 500 W (12 000 BTU/h), avec une plage variable de 900 W à 4 040 W grâce à sa technologie Inverter DC. Il convient aux pièces de 20 à 35 m².

Le LG E12EL peut-il aussi chauffer ?

Oui, c'est un climatiseur réversible. En mode chauffage, il délivre une puissance nominale de 4 000 W (plage 890 W à 5 100 W). Il fonctionne en chauffage jusqu'à une température extérieure de +24°C.

Quelle est la classe énergétique du LG E12EL ?

Il est classé A+ en refroidissement et A en chauffage. Son SEER est de 5,8 et son SCOP de 3,8, ce qui garantit une consommation réduite par rapport à un système classique On/Off.

Quel réfrigérant utilise le LG E12EL ?

Le LG E12EL fonctionne au R410A. L'unité extérieure est pré-chargée pour 7,5 mètres de tuyauterie. Toute intervention sur le circuit frigorifique doit être confiée à un technicien certifié.

Quels sont les niveaux sonores du LG E12EL ?

L'unité intérieure fonctionne entre 20 et 39 dB(A) selon la vitesse du ventilateur, ce qui la rend très silencieuse en mode nuit. L'unité extérieure émet 47 dB(A) en fonctionnement.

Jusqu'à quelle température extérieure le LG E12EL peut-il refroidir ?

Grâce à la technologie Mega Inverter, cet appareil fonctionne en refroidissement de -10°C à +48°C de température extérieure. Cette large plage est particulièrement utile lors de fortes chaleurs estivales.

Quelle est la longueur maximale de tuyauterie admissible ?

La longueur maximale de liaison frigorifique est de 15 mètres, avec un dénivelé admissible de 7 mètres entre l'unité intérieure et l'extérieure. La ligne liquide est en 1/4 de pouce et la ligne gaz en 3/8 de pouce.

Quel disjoncteur faut-il prévoir pour le LG E12EL ?

LG recommande un disjoncteur de type D10A pour protéger le circuit alimentant ce climatiseur. L'installation électrique doit être réalisée conformément aux normes en vigueur par un électricien qualifié.

Comment entretenir les filtres du LG E12EL ?

Nettoyez les filtres de l'unité intérieure toutes les deux semaines environ : retirez le panneau avant, sortez les filtres et rincez-les à l'eau tiède. Laissez-les sécher complètement avant de les réinstaller. Un filtre encrassé réduit les performances et augmente la consommation.

Que faire si le LG E12EL affiche un code d'erreur ou ne démarre pas ?

Notez le code affiché sur l'écran de l'unité intérieure et consultez la notice pour l'identifier. Vérifiez que le disjoncteur D10A est bien enclenché et que les piles de la télécommande sont chargées. Si le problème persiste, contactez un technicien LG agréé.

Comment fonctionne la technologie Inverter DC du LG E12EL ?

L'Inverter DC ajuste en continu la vitesse du compresseur selon les besoins réels, sans cycles d'arrêt/redémarrage répétés. Cela permet une régulation de température plus précise et des économies d'énergie significatives par rapport à un système On/Off classique.

Pour quelle superficie de pièce le LG E12EL est-il recommandé ?

LG recommande cet appareil pour des surfaces jusqu'à 35 m². Pour une pièce bien isolée de 20 à 25 m², les performances seront optimales. Au-delà, il est conseillé de choisir un modèle de puissance supérieure.

MODE D'EMPLOI E12EL LG

Veuillez lire attentivement ce manuel avant d'utiliser votre appareil, et le conserver pour toute consultation ultérieure.

TYPE: MURAL

Astuces pour economiser l'energie

Nous vous donnons ici quelques astuces qui vous permettront de minimiser la consommation d'énergie lorsque vous utilisez le climatiseur. Vous pouvez utiliser un climatiseur de manière plus efficace en vous référant aux instructions ci-dessous.

• Évitez un refroidissement excessif des unités intérieures. Une telle application pourrait représenter un danger pour votre santé et entraîner une plus grande consommation de courant.
• Evitez d'exposer le climatiseur aux rayons solaires à l'aide des rideaux ou des persiennes lorsqu'il est en marche.
• Maintenez les portes et les fenêtres complètement fermées lorsque vous utilisez le climatiseur.
• Ajustez le sens du débit d'air verticalement ou horizontalement pour permettre la circulation de l'air intérieur.
• Accélérez le ventilateur pour refroidir ou réchauffer rapidement l'air intérieur en peu de temps.
• Ouvrez régulièrement des fenêtres pour des besoins d'aération étant donné que la qualité de l'air intérieur peut se déterminer si vous utilisez le climatiseur pendant plusieurs heures.
• Nettoyez le filtre à air une fois toutes les 2 semaines. La poussière et la saleté qui se sont accumulées à l'intérieur du filtre à air peuvent empêcher la circulation de l'air ou réduire les fonctions de refroidissement / déshumidification.

Pour vos archives

Agrafez-vous reçu sur cette page dans le cas où vous en avez besoin pour conserver la date d'achat ou pour des besoins de garantie. Écrivez le numéro du modèle et le numéro de série ici:

Numéro du modèle:

Numéro de série:

Ces numéros sont disponibles sur l'étiquette de chaque côté du climatiseur.

Nom du distributeur:

Date d'achat:

Consignes de sécurité importantes

Respectez toujours les consignes suivantes pour éviter des situations dangereuses et garantir une performance optimale de votre produit.

Attention

Le non-respect de ces consignes peut être fatal ou provoquer des blessures graves.

Avertissement

Le non-respect de ces consignes peut provoquer des blessures légères ou endommager le produit.

Attention

• Les travaux d'installation ou de dépannage effectués par des personnes non qualifiées peuvent vous exposer aux risques en même temps que les autres personnes.
• Appareil doit être installé conformément aux réglementations de câblage nationales.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée autre pour éviter tout danger.
• Les informations contenues dans ce manuel sont destinées à un technicien de maintenance qualifié qui maîtrise les consignes de sécurité et dispose d'outils et d'instruments de test appropriés.
• Le fait de ne pas lire attentivement et de ne pas respecter les instructions de ce manuel peut provoquer un dysfonctionnement de l'équipement, des dégâts matériels, des blessures individuelles et/ou la mort.
• Lorsque le cordon d'alimentation doit être remplacé, ce travail doit être effectué par du personnel autorisé utilisant uniquement des pièces de rechange d'origine.

Installation

• Utilisez un disjoncteur et un fusible standard en conformité aux estimations du climatiseur. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
• Contactez un centre de service agréé lorsqu'you installez le climatiseur ou lorsqu'you le réinstallez ailleurs. Le fait de ne pas prendre ces mesures peut provoquer des blessures graves ou une défaillance du produit.
• Utilisez toujours une fiche et une prise d'alimentation avec une prise de terre. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
• Installez le panneau et le couvercle de la boîte de commande de façon sécurisée. Une mauvaise installation peut provoquer une explosion ou un incendie.
• Installez une sortie électrique et un disjoncteur dédiés avant d'utiliser le climatiseur. Le fait de ne pas prendre ces mesures peut provoquer un choc électrique ou une défaillance du produit.
• Utilisez un disjoncteur et un fusible standard en conformité aux estimations du que ou une défaillance du produit.
• Ne modifie pas et ne prolonge pas le câble d'alimentation. Si le câble ou le cordon d'alimentation a des égratignures, s'il est usé ou endommagé, il doit être remplacé. Il peut provoquer un incendie ou un choc électrique.
• Faites attention lorsque vous déballez et installez le climatiseur. Le fait de ne pas prendre ces mesures peut provoquer des blessures graves ou une défaillance du produit.
• N'installez pas le climatiseur sur une surface instable ou dans un endroit où il peut tomber. Cela peut provoquer la mort, des blessures graves ou la défaillance du produit.
• Utilisez un gaz ininflammable (azote) pour rechercher les fuites et purger l'air. L'utilisation d'air comprimé ou de gaz inflammable peut provoquer un incendie ou une explosion.

Fonctionnement

• Ne laissez pas le climatiseur fonctionner pendant longtemps lorsque l'humidité est très élevée ou lorsqu'une porte ou une fenêtre a été laissée ouverte. Dans le cas contraire, cela peut provoquer la défaillance du produit. Assurez-vous que le cordon d'alimentation n'est pas tiré ou endommagé lorsque le climatiseur est en marche. Le fait de ne pas prendre ces mesures peut provoquer un incendie, un choc électrique ou une défaillance du produit.
• Ne placez aucun objet sur le cordon d'alimentation. Cela peut provoquer un choc électrique ou la défaillance du produit.
• Ne mettez pas le climatiseur en marche ou hors tension en branchant ou en débranchant le cordon d'alimentation. Cela peut provoquer un incendie ou un choc électrique.
• Evitez de toucher, de réparer ou de mettre le climatiseur en marche avec des mains mouillées. Cela peut provoquer un choc électrique ou la défaillance du produit.
• Ne placez pas un appareil de chauffage ou d'autres systèmes de chauffage à côté du câble d'alimentation. Cela peut provoquer un incendie, un choc électrique ou la défaillance du produit.
• Évitez que l'eau pénétre dans le climatiseur. Cela peut provoquer une explosion ou un incendie.
• Ne laissez pas de substances inflammables comme l'essence, le benzène ou un diluant à côté du climatiseur. Elles peuvent provoquer une explosion ou un incendie.
• Ne laissez pas de substances inflammables comme l'essence, le benzène ou un diluant à côté du climatiseur. Elles peuvent provoquer une explosion ou un incendie.
• En cas de fuite de gaz, ventiliez suffisamment le local avant d'utiliser le climatiseur de nouveau. Dans le cas contraire, ces fuites peuvent provoquer une explosion ou un incendie.
• Débranche la fiche d'alimentation si un bruit, une odeur ou la fumée proviennent du climatiseur. Dans le cas contraire, cela peut provoquer une explosion ou un incendie.
• Arrêtez le climatiseur et fermez la fenêtre en cas d'orage ou d'ouragan. Si possible, enlevez le produit de la fenêtre avant que survienne l'ouragan.
• Contactez un centre de service agréé lorsque le climatiseur est plongé dans l'eau en cas d'inondation. Dans le cas contraire, cela peut provoquer une explosion ou un incendie.
• Prenez des précautions pour que l'eau n'entre pas dans le produit. Assurez-vous qu'il existe une ventilation suffisante lorsque ce climatiseur et un appareil de chauffage sont utilisés de façon simultanée. Le fait de ne pas prendre ces mesures peut provoquer l'incendie, des blessures graves ou une défaillance du produit.
• Mettez le système hors tension et débranchez la fiche d'alimentation lorsque vous nettoyez ou réparez le climatiseur. Le fait de ne pas prendre ces mesures peut provoquer la mort, des blessures graves ou une défaillance du produit.
• Débranchez la fiche d'alimentation lorsque le climatiseur n'est pas utilisé pendant une période prolongée. Dans le cas contraire, cela peut provoquer la défaillance du produit.
• Ne placez aucun objet sur le climatiseur. Cela peut provoquer la défaillance du produit.
• Pour le nettoyage interne, veuillez contacter un Centre de Service Agree ou un concessionnaire. N'utilisez pas de détergents corrosifs; ils corrodent ou endommagent l'unité.

Les détergents corrosifs peuvent aussi provoquer les pannes, l'incendie ou le choc électrique.

• e, ou n'ayant pas l'expérience et les connaissances suffisantes, à moins qu'elles ne soient sous surveillance ou qu'elles aient reçu des instructions relatives à l'utilisation du climatiseur de la part d'une personne responsable de leur sécurité.
• Surveilliez les enfants afin qu'ils ne jouent pas avec l'appareil.

Installation

Assurez-vous qu'il n'existe aucune fuite du réfrigérant après avoir installé ou dépanné le climatiseur. Dans le cas contraire, cela peut provoquer la défaillance du produit. - Installez le tuyau de vidange correctement pour une évacuation normale de l'eau de condensation. Dans le cas contraire, cela peut provoquer la défaillance du produit. - Maintenez le niveau même en installant le produit. - Installez le climatiseur dans un endroit où les bruits provenant de l'unité extérieure ou le gaz d'échappement ne vont pas indisposer les voisins. Le fait de ne pas prendre ces mesures peut provoquer des conflits entre les voisins. - Lors du transport de l'équipement, il faut au moins 2 ou plusieurs personnes, ou un chariot élèveur à fourche. Le transport du produit peut provoquer des blessures graves. - N'installez pas le climatiseur dans un endroit où il sera exposé directement au vent de mer (embrun sale). Cela peut provoquer la défaillance du produit.

Fonctionnement

• N'exposez pas les personnes, les animaux ou les plantes au froid ou au vent chaud provenant du climatiseur. Cela peut provoquer des blessures graves.
• N'utilisez pas le produit pour des fins spéciales, notamment pour la preservation des aliments, des objets d'art, etc. Il s'agit d'un climatiseur utilisé pour le confort du consommateur, et non d'un système de réfrigération de précision.
• Ne bloquez pas la circulation de l'air de sortie ni d'entrée. Cela peut provoquer une explosion ou la défaillance du produit.
• N'utilisez pas de produits de nettoyage ou de solvants puissants lorsque vous nettoyez le climatiseur, ne lavez pas le produit avec des jets d'eau. Utilisez un tissu doux. Le non-respect de ces consignes peut provoquer des blessures graves ou la défaillance du produit.
• Ne touchez jamais les parties métalliques du climatiseur lorsque vous retirez le filtre à air. Cela peut provoquer des blessures graves ou la défaillance du produit.
• Ne placez aucun objet sur le climatiseur. Cela peut provoquer la défaillance du produit.
• Insérez toujours le filtre de façon appropriée après le nettoyage. Nettoyez le filtre toutes les deux semaines ou plus régulièrement le cas échéant.
• N'introduisez pas les mains ou d'autres objets à travers la sortie ou l'entrée d'air lorsque le climatiseur est en marche. Cela peut provoquer un choc électrique.
• Ne buvez pas l'eau évacuée du climatiseur. Cela peut provoquer de graves problèmes de santé.
• Utilisez un tabouret ou une échelle solides lors du nettoyage, de la maintenance ou du dépannage du climatiseur en hauteur. Le fait de ne pas prendre ces mesures peut provoquer des blessures graves ou une défaillance du produit.
• Ne mélangez pas les piles de la télécommande avec d'autres types de piles, encore moins les piles neuves avec usées. Dans le cas contraire, cela peut provoquer la défaillance du produit.
• Ne rechargez pas et ne démontez pas les piles. Dans le cas contraire, cela peut provoquer une explosion, un incendie ou des blessures graves.
• Arrêtez d'utiliser la télécommande s'il y a fuite de fluide au niveau des piles. Si votre habit ou votre peau sont exposés au liquide de la pile provenant de la fuite, nettoyez-les avec de l'eau potable. Dans le cas contraire, cela peut provoquer des blessures graves.
• Si vous avalez le fluide de la pile provenant d'une fuite, lavez soigneusement l'intérieur de votre bouche, puis consultez un medicine. Dans le cas contraire, cela peut provoquer de graves problèmes de santé.

Plages de fonctionnement

Le tableau ci-dessous indique les plages de température auxquelles le climatiseur peut fonctionner.

Mode	Température intérieure	Température extérieure
Mode refroidissement	18°C~32°C	-10°C~48°C
Mode chauffage	16°C~30°C	-10°C~24°C

7 Avant lutilisation

7 Composants 8 Utilisation de la télécommande 9 - Insertion des piles 9 - Installation du support de la télécommande

10 Fonctions de BASE

10 Refroidissement de votre local 10 Chauffage de votre local 10 Elimination de l'humidité 11 Ventilation de votre local 11 Réglage de la vitesse de ventilation 11 Réglage de la direction du flux d'air 11 Réglage de la minuterie 11 - Réglage de l'heure actuelle 12 - Mise en marche automatique du climatiseur à une heure prédéfinie. 12 - Arrêt automatique du climatiseur à une heure prédéfinie. 12 - Suppression des paramètres de la minuterie 12 - Configuration du mode veille

13 Fonctions avancees

13 Modification rapide de la température ambiante 13 Purification de l'air intérieur 13 - Mode nettoyage automatique 14 Fonctionnement automatique 14 Mode changement automatique 15 Mode refroidissement économie d'énergie 15 Luminosité de l'écran d'affichage 15 Mise en marche du climatiseur sans télécommande 16 Redémarrage automatique du climatiseur 16 Fonction de diagnostic automatique

18 DEPANNAGE

18 Fonction de diagnostic automatique 18 Avant une demande de service

Composants

Composants Le composant peut varier selon le modèle.

Remarque

Le nombre de témoins de fonctionnement et leurs positions peuvent varier, en fonction du modèle de climatiseur.

Unité extérieure

* Le composant peut varier selon le modèle.

Utilisation de la télécommande

Vous pouvez utiliser le climatiseur plus facilement avec la télécommande. Les boutons correspondant aux fonctions supplémentaires sont disponibles au-dessous du couvercle de la télécommande.

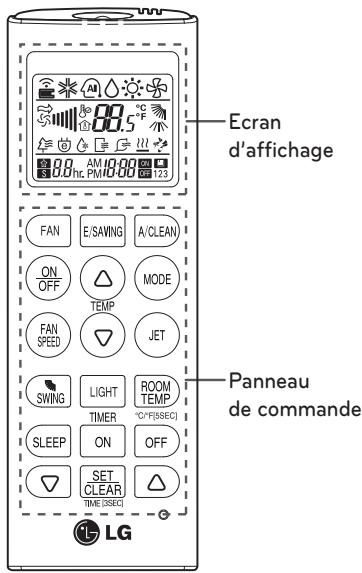

Télécommande sans fil

Panneau de commande	Ecran d'affichage	Description
FAN		Touché du ventilateur: l'air est diffusé dans la pièce par l'unité interieure sans changement de la température de l'air.
SLEEP	Ihr	Bouton automatique mode veille*: permet de régler le fonctionnement automatique du mode veille.
TEMP	88 °C	Boutons de réglage de la température: permet d'ajuster la température ambiente lors du refroidissement et du chauffage.
ON OFF	-	Bouton de mise en marche/arrêt: permit demettre le système en marche/hors tension.
FAN SPEED		Bouton de réglage de la vitesse du ventilateur inérier: permit de régler la vitesse de ventilation.
MODE		Bouton de sélection du mode de fonctionnement*: permitted de sélectionner le mode de fonctionnement.Mode refroidissement (*) / Fonctionnement automatique ou Changement automatique (An) / Fonctionnement de déshumidification (O) / Fonctionnement du chauffage (O')
JET	P0	Bouton de chauffage/refroidissement par jet d'air*: permitted de chauffer ou de refroidir la température interieure en peu de temps.
SWING		Bouton direction du début d'air: permitted de régler le sens de la circulation de l'air, verticalément ou horizontally.
ROOM TEMP	13	Bouton d'affichage de la température: permittedd'afficher la température ambiente. Maintenez la touche (ROOM Temp) enforcée pendant 5secondes pour la conversion °C/°F.
ON OFF	AM 2000	Bouton de minutesie: permitted de régler l'heure ac-tuelle et l'heure de début/fin.
A/CLEAN		Bouton des fonctions et de navigation*: permittedde régler l'heure et de configurer des fonctions spéciales.
E/SAVING		Nettoyage automatique / é: permet d'activer le refroidissement avec économique d'énergie
SET CLEAR	-	bouton Configurer/Supprimer: permitted de configu-rer ou d'annuler des fonctions.
O	-	Bouton de réinitialisation: Permit de réinitialiserles paramétres du climatiseur.
LIGHT		Touché luminosite: permitted de régler la luminosite de l'afficheur de l'unité interieure.

• Il est possible que certaines fonctions ne soient pas prises en charge selon le modèle.

Insertion des piles

Insérez les piles avant d'utiliser la télécommande. Le type de piles utilisé est AAA (1,5 V).

1. Enlevez le couvercle du compartiment à piles.

2 Insérez les nouvelles piles + et - assurez-vous que les bornes de ces piles sont placées correctement.

3 Remettez le couvercle du compartiment à piles en place.

Remarque

Si l'écran d'affichage de la télécommande commence à s'éteindre, remplacez les piles.

Installation du support de la télécommande

Installez le support à l'abri du contact direct avec les rayons du soleil pour protéger la télécommande.

1 Choisissez un endroit sécurisé et facilement accessible. 2 Retirez le film de protection autocollant de l'arrière du support avant de le fixer au mur.

3 Installez le support en fixant solidement les 2 vis à l'aide d'un tournevis.

4 Glissez la télécommande à l'intérieur du support.

Méthode de fonctionnement

Orientez la télécommande vers le récepteur de signaux en bas du climatiseur pour le mettre en marche.

Remarque

• La télécommande peut mettre d'autres appareils électroniques en marche si vous la pointez sur ces appareils. Assurez-vous que vous avez bien pointé la télécommande vers le récepteur de signaux du climatiseur.
• Pour un fonctionnement approprié, utilisez un tissu doux pour nettoyer l'émetteur et le récepteur.

Refroidissement de votre local (mode refroidissement)

1 Appuyez sur ON pour mettre le système en marche. 2 Appuyez sur MODE plusieurs fois pour sélectionner le mode refroidissement.

• s'affiche à l'écran.

Appuyez sur ou pour régler la température de votre choix.

-La plage des températures se situe entre 18°C - 30°C

Chauffage de votre local (mode chauffage)

1 Appuyez sur ON pour permettre au système de démarrer. 2 Appuyez sur MODE plusieurs fois pour sélectionner le mode chauffage.

• s'affiche à l'écran.

3. Appuyez sur ou pour régler la température de votre choix. - La plage des températures se situe entre 16°C - 30°C

Remarque

Les modèles refroidissement uniquement ne prenant pas cette fonction en charge.

Élimination de l'humidité (fonctionnement de déshumidification)

Ce mode permet d'éliminer une humidité excessive dans un milieu caractérisé par un niveau d'humidité élevé ou pendant la saison des pluies, pour empêcher que la moisissure s'installe dans le système. Ce mode permet également d'ajuster automatiquement la température ambiant et la vitesse de ventilation pour maintenir un niveau d'humidité optimal.

1 Appuyez sur ON pour mettre le système en marche. 2 Appuyez sur MODE plusieurs fois pour sélectionner le mode déshumidification.

• s'affiche à l'écran.

Remarque

• Dans ce mode, vous ne pouvez pas régler la température ambiante ; elle est régée automatiquement. Par ailleurs, la température ambiante ne s'affiche pas à l'écran.

Ventilation de votre local (mode circulation de l'air)

Ce mode permet seulement à l'air intérieur de circuler sans modifier la température ambiant. Le voyant de refroidissement s'allume en mode circulation de l'air.

1 Appuyez sur ON pour mettre le système en marche. 2 Appuyez sur FAN pour sélectionner le mode circulation de l'air.

• s'affiche à l'écran.

3 Appuyez sur pour régler la vitesse de ventilation.

Réglage de la vitesse de ventilation

1 Appuyez sur répétitivement pour régler la vitesse de ventilation. - Sélectionnez ≈ si vous voulez l'air naturel. La vitesse de ventilation est régée automatiquement.

Réglage de la direction du débit d'air

1 Pour régler la direction du débit d'air sur un plan horizontal, appuyez sur SWING plusieurs fois et sélectionnez la direction souhaitée. - Sélectionnez pour régler automatiquement la direction du débit d'air.

Remarque

• Il est possible que le réglage de la direction du début d'air sur le plan vertical ne soit pas pris en charge en fonction du modèle.
• Le réglage arbitraire du déflecteur d'air peut causer la défaillance du produit.
• Si vous redémarrez le climatiseur, il commence à fonctionner avec la direction définie précédemment pour la circulation de l'air, par conséquent, il est possible que le déflecteur d'air ne corresponde pas à l'icone affichée sur la télécommande. Lorsque ce scénario se présente, appuyez sur SWING pour régler la direction du débit d'air de nouveau.

Réglage de la minuterie

Vous pouvez utiliser la fonction de la minuterie pour économiser l'énergie et utiliser le climatiseur de façon plus efficace.

Réglage de l'heure actuelle

1 Appuyez sur et maintenez-la pendant plus de 3 secondes. - L'icone de AM/PM commence à clignoter en bas de l'écran d'affichage.

2 Appuyez sur et pour les sélectionner. 3 Appuyez sur SET pour terminer.

Mise en marche automatique du climatiseur à une heure prédéfinie.

1. Appuyez sur ON.

• L'icône suivante se met à vaciller en bas de l'écran d'affichage.

2 Appuyez sur ou pour les sélectionner. 3 Appuyez sur SET pour terminer. CLEAR

Arrêt automatique du climatiseur à une heure prédéfinie.

1 Appuyez sur OFF.

-L'icône suivante se met à vaciller en bas de l'écran d'affichage.

2 Appuyez sur ou pour les sélectionner. 3 Appuyez sur SET pour terminer. CLEAR

Suppression des paramètres de la minuterie

1 Appuyez sur ON ou OFF pour sélectionner le paramètre de la minuterie que vous voulez supprimer. 2 Appuyez sur SET Clear

• Pour supprimer tous les paramètres de la minuterie, appuyez sur SET.

Configuration du mode veille

Utilisez le mode veille pour arrêter le climatiseur automatiquement lorsque vous allez vous coucher.

1 Appuyez sur ON pour mettre le système en marche. 2 Appuyez sur 3 Appuyez sur ou pour régler sélectionner l'heure (jusqu'à 7 heures). 4 Appuyez sur SET pour terminer. CLEAR

• s'affiche à l'écran en mode veille.

Remarque

En mode Refroidissement et Déshumidification, la température augmente à hauteur de C après 30 minutes et encore après 30 autres minutes pour vous permettre de dormir plus confortablement. La température augmente jusqu'à C à partir de la température prédéfinie.

Le climatiseur offre certaines fonctions supplémentaires avancées.

(Mode refroidissement par jets d'air/chauffage)

Ce mode vous permet de refroidir ou de réchauffer l'air intérieur rapidement en été ou en hiver respectivement.

1 Appuyez sur ON pour mettre le système en marche. 2 Appuyez sur

• En mode refroidissement par jets d'air, un air intense souffle à une température de 18°C pendant 30 minutes.
• En mode chauffage, un air intense souffle à une température de 30°C pendant 30 minutes.

Remarque

• En mode Circulation de l'air, Auto ou Changement automatique, cette fonction ne peut pas être utilisée.
• Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

Mode de nettoyage automatique

En mode Refroidissement et Déshumidification, l'humidité est produite dans l'unité intérieure. Utilisez la fonction de nettoyage automatique pour enlever cette humidité.

1 Appuyez sur 12 pour mettre le système en marche. 2 Appuyez sur A(CLEAN).

• 1/2 s'affiche à l'écran.

• Si vous mettez le système hors tension, le ventilateur fonctionne pendant 30 minutes et nettoie la partie interne de l'unité intérieure.

Remarque

Certains boutons ne peuvent pas être utilisés pendant que la fonction de nettoyage automatique est activée.

Modèles refroidissement uniquement

Dans ce mode, la vitesse de ventilation et la température sont régulées automatiquement, en fonction de la température ambiantes.

1 Appuyez sur ON pour mettre le système en marche. 2 Appuyez sur MODE plusieurs fois pour sélectionner le mode automatique. 3 Appuyez sur ou pour sélectionner le code de fonctionnement souhaité si la température est supérieure ou inférieure à la température souhaitée.

Code	Description
2	Refroidissement
1	Refroidir légèrement
0	Maintenez la température ambiente.
-1	Chauffer légèrement
-2	Chauffage

Remarque

• Dans ce mode, vous ne pouvez pas régler la vitesse de ventilation, mais vous pouvez régler le déflecteur d'air pour qu'il tourne automatiquement.
• Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

Mode de changement automatique

Ce mode permet de changer automatiquement le mode de fonctionnement pour maintenir la température définie à ± 2^

1 Appuyez sur ON pour mettre le système en marche. 2 Appuyez sur (mode) plusieurs fois pour sélectionner le Mode changement automatique.

Il s'affiche à l'écran.

AI

22 °C

AM 12:00

3 Appuyez sur ou pour régler la température de votre choix. - La plage des températures se situe entre 18°C - 30°C 4 Appuyez sur FAN plusieurs fois pour sélectionner régler la vitesse de ventilation.

Remarque

Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

Mode de refroidissement économique d'énergie

Ce mode permet de réduire la consommation d'énergie lors du refroidissement et d'augmenter la température définie à un niveau optimum pour garantir une atmosphère plus/agréable.

1 Appuyez sur ON pour allumer. 2 Appuyez sur MODE plusieurs fois pour sélectionner le mode refroidissement. 3 Appuyez sur [ESAWING].

• s'affiche à l'écran.

Remarque

• Il est possible que cette fonction ne soit pas prise en charge selon le modèle.
• Pendant le mode de refroidissement à économie d'énergie, la température indiquée sur l'afficheur de l'unité peut être différente de celle affichée sur la télécommande.
• Il est possible que différentes températures soient affichées entre la télécommande et le climatiseur pendant le fonctionnement.

Luminosité de l'écran d'affichage

Vous pouvez régler la luminosité de l'écran d'affichage de l'unité intérieure.

1 Appuyez sur Light pour régler la luminosité au niveau de votre choix.

Remarque

Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

Mise en marche du climatiseur sans télécommande

Vous pouvez utiliser le bouton On/Off (mise en marche/arrêt) de l'unité intérieure pour mettre le climatiseur en marche lorsque la télécommande est indisponible. Toutefois, la vitesse de ventilation est réglée sur Élevée.

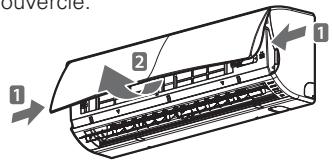

Ouvrez le couvercle avant.

• Soulevez légèrement les deux côtés du couvercle.

• Le composant peut varier selon le modèle.

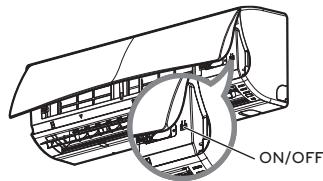

2. Appuyez sur le bouton On/Off.

• Le composant peut varier selon le modèle.
• Pour les modèles de chauffage et de refroidissement, le mode de fonctionnement change en fonction de la température ambiantes.

Température ambiente	Température définie	Mode de fonctionnement
Au-dessus de 21℃	24℃	Mode chauf-fage
Au-dessus de 21℃ et au-dessous de 24℃	23℃	Mode déshu-midification
Au-dessus de 24℃	22℃	Mode refroi-dissement

• Pour les modèles Refroidissement uniquement, la température est définie sur 22°C (71,6°F).

Redémarrage automatique du climatiseur

Lorsque le climatiseur est remis en marche après une coupure électrique, cette fonction permet de restaurer les paramètres précédents. Cette fonction est une configuration par défaut.

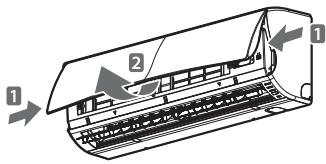

Ouvrez le couvercle avant.

• Soulevez légèrement les deux côtés du couvercle.

• Le composant peut varier selon le modèle.

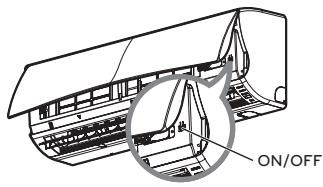

Maintenez le bouton Mise en marche/Arrêt enfoncé pendant 6 secondes.

• Le climatiseur va émettre deux bips sonores et le témoin va clignoter 6 fois.

• Le composant peut varier selon le modèle.
• Pour réactiver cette fonction, maintenez le bouton Mise en marche/Arrêt enfoncé pendant 6 secondes. Le climatiseur va émettre deux bips sonores et le témoin bleu va clignoter 4 fois.

Remarque

Si vous maintenez le bouton On/Off enfoncé pendant 3 à 5 secondes au lieu de 6 secondes, l'unité va basculer en mode test. En mode test, le climatiseur émet un air intense pour le refroidissement pendant 18 minutes avant de retourner aux paramètres par défaut.

Nettoyage du filtre à air

Nettoyez le filtre à air une fois toutes les 2 semaines ou plus le cas échéant.

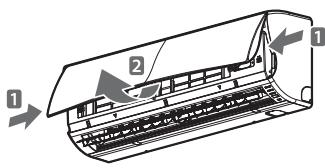

1. Mettez le système hors tension et débranchez le cordon d'alimentation. 2. Ouvrez le couvercle avant.

• Soulevez légèrement les deux côtés du couvercle.

• Le composant peut varier selon le modèle.

3 Arrêtez le bouton du filtre à air et soulevez-le légèrement pour le retirer de l'unité.

• Le composant peut varier selon le modèle.

4 Nettoyez le filtre à l'aide d'un aspirateur ou avec de l'eau chaude. - Si vous avez de la peine à enlever la saleté, lavez le filtre avec de l'eau tiède et un détergent. 5 Séchez le filtre à l'air.

Maintenance

Si le climatiseur ne va pas être utilisé pendant une période prolongée, séchez le climatiseur pour le maintenir dans son meilleur état.

1 Sèchez le climatiseur à fond en activant le mode Fan (ventilateur) pendant 3 à 4 heures puis débranchez le cordon d'alimentation. Il se peut que l'intérieur soit endommagé si de l'humidité subsiste dans les composants. 2 Avant d'utiliser le climatiseur à nouveau, séchez une fois de plus les composants internes du climatiseur en activant le mode Fan (ventilateur) pendant 3 à 4 heures. Cela aide à supprimer les odeurs évientuelles résultat de l'humidité.

Nettoyez régulièrement le produit pour maintenir une performance optimale et prévenir une panne eventuelle.

• Il est possible que cette fonction ne soit pas prise en charge selon le modèle.

Le composant peut varier selon le modèle.

Type	Description	Intervalle
Filtre à air	Voir «nettoyage du filtré à air	2 semaines
Unité in-trieure	Nettoyez la surface de l'unité intérieure à l'aide d'un chiffon sec et doux.	Régulériquement
	Nettoyez le tuyau d'évacuation bac de récapération.	Tous les quatre mois
	Nettoyez le tuyau le bac de récapération.	Une fois par an
	Nettoyez soignement l'échangeur thermique.	Une fois par an
	Remplacez les piles de la télécommande.	Une fois par an
Unité ex-trieure	Utilisez de la vapeur pour nettoyer les serpents de l'échangeur thermique et les orifices de ventilation du panneau (consultez un technicien).	Régulériquement
	Nettoyer le ventilateur.	Une fois par an
	Nettoyez le tuyau le bac de récapération.	Une fois par an
	Vérifiez que l'assemblage du ventilateur est bien serrer.	Une fois par an
	Vérifiez que les composants électriques tiennent bien en place avec des jets d'air.	Une fois par an
	Nettoyez les composants électriques avec des jets d'air.	Une fois par an

Avertissement

• Mettez le système hors tension et débranchez le cordon d'alimentation avant d'effectuer des travaux de maintenance, sinon, cela peut provoquer un choc électrique.
• N'utilisez jamais une eau qui chauffe à plus de 40°C lorsque vous nettoyez les filtres. Celle-ci peut causer une déformation ou une décoloration.
• N'utilisez jamais des substances volatiles lorsque vous nettoyez les filtres. Elles peuvent endommager la surface du produit.

Remarque

• La position et la forme des filtres peuvent varier en fonction du modèle.
• Veillez à ce que les serpentins de l'échangeur de chaleur de l'unité extérieure soient nettoyés régulièrement, étant donné que la crasse qui s'est accumulée au niveau de ces serpentins peut réduire la performance du produit ou augmenter la consommation d'énergie.

Fonction de diagnostic automatique

Ce produit comporte une fonction intégrée de diagnostic automatique. En cas d'erreur, le voyant de l'unité intérieure va clignoter avec des intervalles de 2 secondes. Si ce scénario se présente, contactez votre fournisseur ou un centre de service au niveau local.

Avant une demande de service

Veuillez vérifier les éléments suivants avant de contacter le centre de service. Si le problème persiste, contactez votre centre de service local.

Problème	Causes probables	Mesures correctives
Une odeur de roussi ou un bruit étrange provient du climatiseur.	-	Mettez le climatiseur hors tension, débranchez le cordon d'alimentation et contactez le centre de service.
Il y a fuite d'eau au niveau de l'unité interieure lorsque le ni-veau d'humidité est faible.
Le cordon d'alimentation est endommagé ou produit une chaleur excessive.
Un commutateur, un disjon-cteur (sécurities, mise à la masse) ou un fusible ne fonctionnent pas normalement.
Le climatiseur ne fonctionne pas.	Le climatiseur est dé-branché.	Vérifiez si le cordon d'alimentation est branché sur la sortie.
	Un fusible est grillé ou le cordon d'alimentation est bloqué.	Remplacez le fusible ou vérifiez si le disjoncteur a sauté.
	Il y a une coupure élec-trique.	Mettez le climatiseur hors tension lorsque su-vient une coupure électrique. Lorsque l'alimentation est restaurée, patientez pendant 3 minutes, puis mettez le climatiseur en marche.
	La tension est très éle-vee ou très faible.	Vérifiez si le disjoncteur a sauté.
	Le climatiseur s'est ar-rêté automatiquement à une heures prédéfinie.	Appuyez de nouveau sur le bouton de mise en marche.
Le climatiseur ne génére pas d'air frais.	L'air ne circule pas non-malement.	Assurez-vous que des rideaux, des persiennes ou de meubles nebloquent pas la façade avant du climatiseur.
	Le filtré à air est en-crassé.	Nettoyez le filtré à air une fois toutes les 2 se-maines. Voir «Nettoyage du filtré à air» pour plus d'information.
	La température am-biante est très élevé.	En été, le refroidissement de l'air interieur peut prendre plus de temps. Dans ce cas, sélection-nez le mode refroidissement par jets d'air pour refroidir l'air interieur rapidement.
	L'air froid s'échappe du local.	Assurez-vous qu'il n'y a pas de fuite d'air au ni-veau des points de ventilation du local.
	La température souhai-tée est supérieure à la température définie.	Réglez la température souhaiée à un niveau in-férique à la température actuelle.
	Il existe une source de chauffage à proximité du climatiseur.	Evitez d'utiliser un générateur de chaleur comme un four électrique ou un brûleur à gaz lorsque le climatiseur est en marche.
	Le mode circulation de l'air est sélectionné.	En mode circulation de l'air, l'air est soufflé du climatiseur sans refroidir ou chauffer l'air interieur. Changez le mode de fonctionnement en mode refroidissement.
Il est impossible de régler la vis-tesse de ventilation.	Le mode automatique, refroidissement par jet d'air ou déshumidifica-tion est sélectionné.	Dans certains modes de fonctionnement comme le mode refroidissement par jets d'air ou déshumidification, vous ne pouvez pas ré-gler la vitesse de ventilation. Sélectionnez un mode de fonctionnement qui vous permet de régler la vitesse de ventilation.
Il est impossible de régler la température.	Le mode circulation de l'air ou refroidissement par jets d'air est sélectionné.	Dans certains modes de fonctionnement comme le mode circulation de l'air ou refroidissement par jets d'air, vous ne pouvez pas ré-gler la température. Sélectionnez un mode de fonctionnement qui vous permet de régler la température.
