E12EL - Klimaanlage LG - Kostenlose Bedienungsanleitung

Produkttyp	Wand-Split-Klimagerät
Marke	LG
Modell	E12EL
Betriebsmodi	Kühlen, Heizen, Entfeuchten, Lüften, Automatik, Automatischer Wechsel
Temperaturbereich (Kühlen)	Innen: 18°C bis 32°C / Außen: -10°C bis 48°C
Temperaturbereich (Heizen)	Innen: 16°C bis 30°C / Außen: -10°C bis 24°C
Fernbedienung	Kabellos, AAA-Batterien (1,5 V)
Sonderfunktionen	Timer, Schlafmodus, Selbstreinigung, Kühl-/Heizluftstrahl, Energiesparen, Automatischer Neustart, Automatische Diagnose
Luftstromrichtung	Horizontal einstellbar (manuell oder automatisch)
Luftfilter	Waschbar, Reinigung alle 2 Wochen
Stromversorgung	Nicht angegeben
Abmessungen (Innengerät)	Nicht angegeben
Gewicht	Nicht angegeben
Sicherheit	Konforme Schutzschalter und Sicherung, Erdung, Kindersicherung
Wartung	Regelmäßige Reinigung des Filters, des Innen-/Außengeräts, Überprüfung der Kondensatwanne
Reparierbarkeit	Kontaktieren Sie ein autorisiertes Service-Center

Häufig gestellte Fragen - E12EL LG

Was tun, wenn die Klimaanlage nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist, die Sicherung nicht durchgebrannt ist und kein Stromausfall vorliegt. Warten Sie nach einem Stromausfall 3 Minuten, bevor Sie das Gerät wieder einschalten.

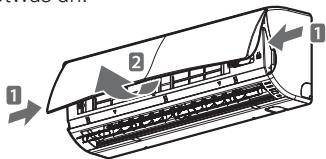

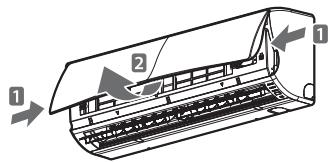

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie die Frontabdeckung, nehmen Sie den Filter heraus, reinigen Sie ihn mit einem Staubsauger oder mit lauwarmem Wasser (max. 40 °C), trocknen Sie ihn und setzen Sie ihn wieder ein. Reinigen Sie ihn alle 2 Wochen.

Warum kühlt meine Klimaanlage nicht ausreichend?

Stellen Sie sicher, dass Vorhänge oder Möbel die Luftzirkulation nicht blockieren, der Filter sauber ist, die eingestellte Temperatur niedriger als die Raumtemperatur ist und der Kühlmodus ausgewählt ist. Verwenden Sie bei Bedarf den Jet-Modus für schnelle Kühlung.

Wie verwende ich die Fernbedienung?

Legen Sie zwei AAA-Batterien unter Beachtung der Polarität (+/-) ein. Richten Sie die Fernbedienung auf den Empfänger des Innengeräts. Ersetzen Sie die Batterien, wenn das Display erlischt.

Was bedeuten die blinkenden Anzeigen am Innengerät?

Wenn die Anzeige im 2-Sekunden-Intervall blinkt, zeigt dies einen Fehler an. Konsultieren Sie die Tabelle zur automatischen Diagnose in der Anleitung und wenden Sie sich an den Kundendienst.

Wie stelle ich den Timer ein?

Drücken Sie die Taste ON oder OFF des Timers, stellen Sie die Zeit mit den Tasten + und - ein und bestätigen Sie mit SET. Zum Abbrechen verwenden Sie CLEAR.

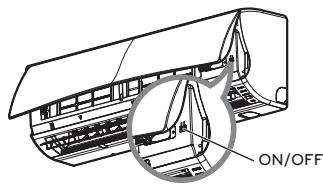

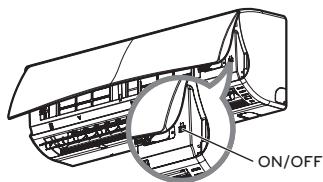

Kann ich die Klimaanlage ohne Fernbedienung verwenden?

Ja, öffnen Sie die Frontabdeckung und drücken Sie die Ein-/Aus-Taste am Innengerät. Die Lüftergeschwindigkeit wird hoch sein. Der Modus hängt von der Raumtemperatur ab.

Wie aktiviere ich den Energiesparmodus?

Drücken Sie im Kühlmodus die Taste E/SAVING. Das Symbol wird angezeigt und die Temperatur wird automatisch angepasst, um den Energieverbrauch zu senken.

Wie oft sollte das Außengerät gereinigt werden?

Reinigen Sie regelmäßig die Schlangen des Wärmetauschers und die Lüftungsöffnungen. Es wird empfohlen, alle 4 Monate oder je nach Nutzung einen Techniker für eine Dampfreinigung zu beauftragen.

Kann die Klimaanlage in einem feuchten Raum installiert werden?

Vermeiden Sie übermäßige Feuchtigkeit. Verwenden Sie den Entfeuchtungsmodus, um Feuchtigkeit zu entfernen. Stellen Sie sicher, dass die Installation korrekt ist und der Ablaufschlauch einwandfrei funktioniert.

BEDIENUNGSANLEITUNG E12EL LG

Bitte lesen Sie diese Bedienungsanleitung vor dem

Betrieb des Gerätes aufmerksam durch und bewahren

Sie es zum späteren Nachschlagen auf.

TYP: WANDMONTAGE

ENERGIESPARTIPPS

Die folgenden Hinweise halten Ihnen, den Stromverbrauch des Klimagerätes zu verringern.

Beachten Sie für einen effizienteren Einsatz des Klimagerätes die folgenden Hinweise:

• Innenräume nicht zu stark herunterkühlen. Eine zu kalte Raumluft ist gesundheitsschädlich und verursacht hohe Stromkosten.
• Direkte Sonneneinstrahlung bei laufendem Klimagerät mithilfe von Rollos oder Gardinen verhindern.
• Türen und Fenster bei laufendem Klimagerät fest geschlossen halten.
• Die Richtung des vertikalen und horizontalen Luftstroms zur optimalen Zirkulation der Raumluft einstehen.
• Den Lüfter zum schellen Herunterkühlen oder Aufheizen der Raumluft vorübergehend auf eine höhere Geschwindigkeit einstehen.
• Zum Durchlufen regelmäßige Fenster öffnen, da die Qualität der Raumluft bei längerem Betrieb des Klimagerates abnimmt.
• Der Luftfilter sollte alle zwei Wochen gereinigt werden. Im Luftfilter angesammelter Staub und Verunreinigungen können den Luftstrom während der Kuhlung/Entfeuchtung blockieren oder behindern.

Für ihre Unterlagen

Heften Sie ihren Beleg als Nachweis über das Kaufdatum bzw. zur Vorlage im Garantiefall an diese Seite. Notieren Sie hier die Modell- und Seriennummer des Gerätes:

Modellnummer:

Seriennummer:

These Nummern finden Sie auf einem Etikett auf der Seite≦edes Gerätes.

Handler:

Kaufdatum:

WICHTIGESICHERHEITSHINWEISE

BITTE LESEN SIE VOR INBETRIEBNAHME DES GERÄTES SÄMTLICHE ANLEITUNGEN.

Bitte beachten Sie stets die folgenden Vorsichtshinweise, um gefährliche Situationen zu vermeiden und die optimale Leistung des Gerätes zu gewährleisten.

ACHTUNG

Bei Missachtung der Anweisungen besteht die Gefahr von schweren Verletzungen oder Lebensgefahr.

VORSICHT

Bei Missachtung der Anweisungen besteht die Gefahr von leichten Verletzungen oder Schäden am Gerät.

ACHTUNG

• Bei Montage- oder Reparaturarbeiten, die von nicht ausgebildeten Personen vorgenommen werden, besteht die Möglichkeit von Gefahren für Sie und andere.
• Appliance wird in Übereinstimmung mit den örtlichen Vorschriften installiert werden.
• Sollte das Netzkabel beschädigt sein, muss es vom Hersteller, vom Servicebetrieb oder von ausgebildetem Fachpersonal durch ein spezielles Kabel ausgetauscht werden.
• Die Informationen in dieser Bedienungsanleitung sind ausschließlich für ausgebildete Servicetechniker vorgesehen, die mit den Sicherheitsvorkehrungen vertraut sind und über geeignete Werkzeuge und Testgeräte verfügbar.
• Bei Nichtbeachtung und Missachtung der Anleitungen in dieser Bedienungsanleitung besteht die Gefahr von Geräteausfälle, Sachschäden, Verletzungen und/oder Lebensgefahr.
• Wenn das Netzkabel ersetzt werden soll, besteht im Austausch der Arbeit nur durch autorisiertes Personal mit nur Original-Ersatzteile durchgeführt werden.

Montage

• Verwenden Sie normale Trennschalter und Sicherungen entsprechend der Nennleistung des Klimagerätes. Ansonsten besteht die Gefahr von Stromschlagen oder Geräteausfälle.
• Wenden Sie sich Montage und zum Umsetzen des Klimagerates an einen zugelassenen Servicebetrieb. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfälle.
• Der Netzstecker und die Steckdose müssen immer ordnungsgemäß geerdet sein. Ansonsten besteht die Gefahr von Stromschlagen oder Geräteausfälle.
  Die Frontblende sowie die Abdeckung des Schaltkastens müssen gut befestigt werden. Ansonsten besteht Explosions- oder Brandgebung.
• Montieren Sie vor dem Einsatz des Klimagerätes eine separate elektrische Steckdose mit Trennschalter. Ansonsten besteht die Gefahr von Stromschlagen oder Geräteausfälle.
• Verwenden Sie normale Trennschalter und Sicherungen entsprechend der Nennleistung des Klimagerätes. Ansonsten besteht die Gefahr von Stromschlagen oder Geräteausfälle.
• Das Netzkabel niemals verändern oder verlangern. Bei Beschädigungen des Netzkabels oder der Isolierung muss das Kabel ausgetauscht werden. Ansonsten besteht Brand- oder Stromschlaggefahr.
• Das Klimagerät vorsichtig aus der Verpackung entnahmen und montieren. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfälle.
• Das Klimagerät muss auf einem festen Untergrund montiert werden, so dass es nicht herunterfallen kann. Ansonsten besteht Lebensgefahr, die Gefahr von schweren Verletzungen oder Geräteausfälle.
• Zur Überprüfung auf Leckstellen und zur Entlüftung muss ein nicht brennbares Gas (Stickstoff) zusammen mit Druckluft verwendet werden. Ansonsten besteht Brand- und Explosionsgesehr.

Operation

• Das Klimagerät bei sehr hoher Luftfeuchtigkeit oder bei geöffneten Türen und Fenstern nicht über einen langere. ren Zeitraum betreiben. Ansonsten besteht die Gefahr von Geräteausfallen.
• Bei laufendem Klimagerät dürfen keine Zugräfte auf das Netzkabel wirken und das Kabelarf nicht beschädigt sein. Ansonsten besteht die Gefahr von Bränden, Stromschlagen oder Geräteausfälle.
• Keine Gegenstände auf das Netzkabel stellen. Ansonsten besteht die Gefahr von Stromschlagen oder Geräteausfälle.
• Das Gerä niemals durch Einstecken oder Ziehen des Netzsteckers ein- bzw. ausschalten. Ansonsten besteht Brand- oder Stromschlaggefahr.
• Das Klimagerät niemals mit nassen Händen berühren, bedienen oder reparieren. Ansonsten besteht die Gefahr von Stromschlagen oder Geräteausfälle.
• Das Netzkabel nicht in der Höhe von Heizgeräten oder sonstigen Wärmequellen verlegen. Ansonsten besteht die Gefahr von Bränden, Stromschlagen oder Geräteausfälle.
• Esarfkein Wasser in das Klimagerat eindringen. Es besteht Explosions- oder Brandgefahr.
• Keine brennbaren Stoffe wie Benzin, Benzol oder Verdünner in der Höhe des Klimagerates lagern. Es besteht Explosions- oder Brandgebung.
• Das Klimagerät nicht ohne ausreichende Belüftung über einen längeren Zeitraum in kleineren Räumen verwenden. Der Raum sollte regelmäßig beluftet werden. Ansonsten besteht Explosions- oder Brandgefahr.
• Ein Raum sollte bei ausgetretenem Gas gut geluftet werden, bevor das Klimagerät weiter genutzt wird. Ansonsten besteht Explosions- oder Brandgefahr.
• Bei ungewöhnlichen Gerauschen, Gerüchen oder Rauchentwicklungsofar den Netzstecker abziehen. Ansonsten besteht Explosions- oder Brandgefahr.
• Halten Sie das Gerät an und schließen Sie bei Gewitter oder Unwettern die Fenster. Falls möglich,nehmen Sie das Gerät vom Fenster,bevor ein Unwetter beginnt.
• Falls das Gerät mit Wasser in Berührung gekommen ist, verständigen einem zugelassenen Servicebetrieb. Ansonsten besteht Explosions- oder Brandgebung.
• Esarfkein Wasserindas Gerat eindringen.
• Sorgen Sie bei gleichzeitigem Einsatz des Klimagerates mit einem Heizgerät für eine ausreichende Belüftung des Raumes. Ansonsten besteht die Gefahr von Branden, schweren Verletzungen oder Geräteausfälle.
• Vor der Reinigung oder Reparatur des Klimagerätes stets die Hauptstromversorgung trennen und den Netzsteckerziehen. Ansonsten besteht Lebensgefahr, die Gefahr von schweren Verletzungen oder Geräteausfälle
• Falls das Klimagerät über einen längeren Zeitraum nicht genutzt wird, siehen Sie den Netzstecker. Anonsosten besteht die Gefahr von Geräteausfälle.
• Keine Gegenstände auf das Klimagerät stellen. Ansonsten besteht die Gefahr von Geräteausfälle.
  -itte wenden Sie sich zur Reinigung des Innenbereichs an einen zugelassenen Servicebetrieb oder an den Handler. Verwenden Sie keine starken Reiniger, die zu Korrosion oder Schaden am Gerat führen konnten. Bei Verwendung starker Reiniger besteht zudem die Gefahr von Geräteausfälle, Branden oder Stromschlagen.
• Dieses Gerät sollte nicht durch Personen (einschließlich Kindern) mit verminderten physikalischen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und Sachkenntris bedient werden, es sei unter Aufsicht oder Anleitung zur sachgerechten Bedienung durch eine für die Sicherheit verantwortliche Person.
• Kinder sollenen beaufsichtigt werden, um zu gewährleisten, dass das Gerät nicht zum Spielen verwendet wird.

VORSICHT

Montage

• Uberprüfen Sie das Klimagerät nach Montage- oder Reparaturarbeiten auf Kätemittellecks. Ansonsten besteht die Gefahr von Geräteausfälle.
• Der Ablassschlauch muss für einen störungsfreiern Abfluss des Kondenswassers ordnungsgemäßen installiert werden. Ansonsten besteht die Gefahr von Geräteausfälle.
• Das Gerät muss immer waagerecht montiert werden.
• Das Gerät so montieren, dass umliegende Nachbarn nicht durch Betriebsgeräusa chse oder Abluft des Außengerätes belastigt werden. So vermeiden Sie Streitfälle mit der Nachbarschaft.
• Zum Transport des Gerätes sind mindestens zwei Personen bzw. ein Gabelstapler erforderlich. Ansonsten besteht die Gefahr von schweren Verletzungen.
• Das Klimagerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft). Ansonsten besteht die Gefahr von Geräteausfälle.

Betrieb

• Personen, Tiere oder Pflanzen sollenn sich nicht direkt im Kalt- oder Warmluftstrom des Klimagerates aufhalten. Ansonsten besteht die Gefahr von schweren Verletzungen.
• Das Gerät nicht für besondere Zwecke verwenden, z. B. zur Kühlung von Lebensmitteln oder Kunstgegenständen. Bei thisem Gerät handelt es sich um ein Haushalts-Klimagerät und nicht um ein Präzisions-Kühlsystem. Ansonsten besteht Lebens-, Brand- oder Stromschlaggefahr.
• Luftinlass und -auslass dürfen nicht verdeckt werden. Ansonsten besteht Explosionsgesfahr oder die Gefahr von Geräteausfälle.
• Keine starken Reinigungsmittel, Lösungen oder Spritzwasser zur Reinigung des Klimagerätes verwenden. Verwenden Sie ein weiches Tuch. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfälle.
• Beim Herausnahmen des Luftfilters keine Metallteile am Gerät berühren. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfälle.
• Keine Gegenstände auf das Klimagerät stellen. Ansonsten besteht die Gefahr von Geräteausfälle.
• Den Filter nach der Reinigung immer fest einsetzen. Er sollte bei Bedarf alle zwei Wochen oder früiger gereinigt werden.
• Bei angeschlossenem Klimagerät niemals die Hand oder andere Gegenstände in den Luftteinlass oder -auslass einfahren. Ansonsten besteht die Gefahr von Stromschlagen.
• Das Abwasser des Klimagerates niemals trinken. Ansonsten besteht die Gefahr von schweren Gesundheitsschäden.
• Benutzen Sie zur Reinigung, Wartung oder Reparatur des Klimagerätes ggf. einen Tritt oder eine Leiter. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfälle.
• Keine unterschiedlichen Typen oder gebrauchte und neue Batterien zusammen in die Fernbedienung einlagen. Ansonsten besteht die Gefahr von Geräteausfälle.
• Batterien nicht wieder aufladen oder auseinandernehmen. Ansonsten besteht Explosions- oder Brandgefahr oder die Gefahr von schweren Verletzungen.
• Die Fernbedienung bei einer ausgelaufenen Batterie nicht weiter verwenden. Auf die Haut oder Kleidung gelangte Batterieflüssigkeit grundlich mit Wasser abspullen. Ansonsten besteht die Gefahr von schweren Verletzungen.
• Bei Verschlucken der Batterieflüssigkeit den Mund gründlich mit Wasser ausspulien und unverzüglich einen Arzt aufsuchen. Ansonsten besteht die Gefahr von schweren Gesundheitsschäden.

Betriebsbereiche

Die folgende Tabelle zeigt die zulässigen Temperaturbereiche für den Betrieb des Klimagerätes.

Modus	Innentemperatur	Außentemperatur
Kühlung	18°C~32°C	-10°C~48°C
Heizung	16°C~30°C	-10°C~24°C

INHALTSVERZEICHNIS

2 ENERGIESPARTIPPS

3 WICHTIGE SICHERHEITS-HINWEISE

7 VOR DEM BETRIEB

7 Komponenten
8 Umgang mit der Fernbedienung
9 - Einlagen der Batterien
9 - Montage der Fernbedienungshalterung

10 GRUNDFUNKTIONEN

10 Raum kuhlen
10 Raum Heizung
10 Entfeuchtung
11 Raumluft umwahlen
11 Lufftergeschwindigkeit einstellen
11 Luftstromrichtung einstellen
11 Timer einstellen
11 - Uhrzeit einstehen
12 - Klimagerät zu einer programmierten Uhrzeit automatisch einschalten
12 - Klimagerät zu einer programmierten Uhrzeit automatisch ausschalten
12 - Timer-Einstellung loschen
12 -Ruhemodus einstellen

13 ERWEITERTE FUNKTIQNEN

13 Raumtemperatur schnelländern
13 Reinigung der Raumluft
13 - Automatischer Reinigungsbetrieb
14 Automatikbetrieb
14 Automatischer Wechselbetrieb
15 Energiesparender Kuhlungsbetrieb
15 Helligkeit der Anzeige
15 Bedienung des Klimagerates ohne Fernbedienung
16 Automatischer Neustart des Klimagerates
16 Selfstdiagnosefungtion

17 WARTUNG

18 STÖRUNGSEHEBUNG

18 Selfbstdiagnosefunktion
18 Bevor Sie den Kundendienst verständigen

VOR DEM BETRIEB

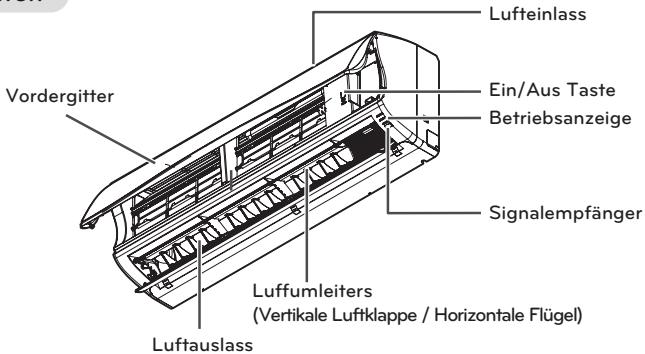

Koponentsen

Koponentsen

* Die Funktion kann nach einer Art Modus verändert werden.

HINWEIS

Anzahl und Position der Betriebsanzeigen können je nach Modell des Klimagerates variieren.

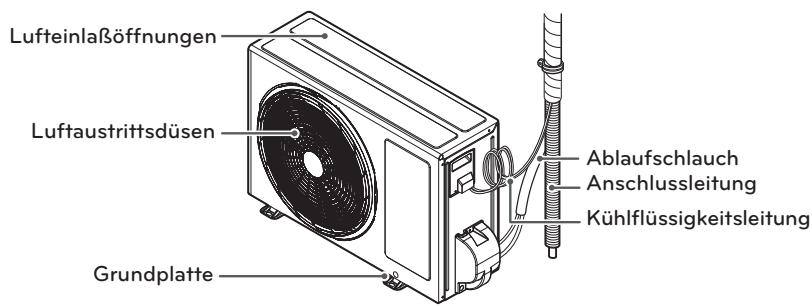

Außergerät

* Die Funktion kann nach einer Art Modus verändert werden.

Umgang mit der Fernbedienung

Sie haben die Möglichkeit, das Klimagerät bequem über die Fernbedienung zu bedieren. Unter der Klappe der Fernbedienung befinden sich weitere Tasten für die Zusatzfunktionen.

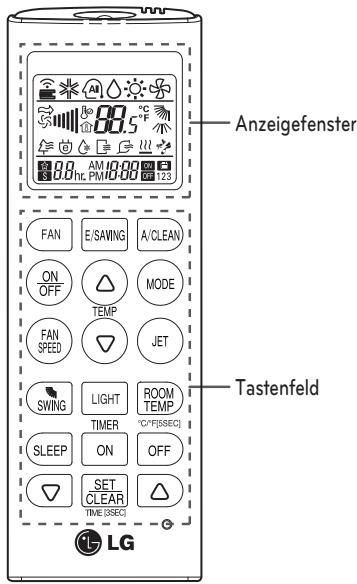

Kabellose Fernbedienung

Tastenfeld	Anzeige-fenster	Beschreibung
FAN		Lüftertaste: Belüftung der Raumluft ohne Änderung der Lufttemperatur.
SLEEP	Ihr	Taste für automatischen Ruhemodus*: Automatischen Betrieb im Ruhemodus aktivierungn.
TEMP	88 °C	Tasten zur Temperatureinstellung: Einstel-len der Raumtemperatur im Kühlungs- bzw. Heizbetrieb.
ONOFF	-	Netzschalter: Gerät ein- und ausschalten.
FANSPREAD		Taste für Lüftergeschwindigkeit Innengerät: Einstellen der Luftgeschwindigkeit.
MODE		Betriebswahltaste*: Auswahl des Betriebs-modus.Kühlungsbetrieb (Äqu) / Automatikbetrieb oder Automatischer Wechselbetrieb (Äqu) / Entfeuchtungsbetrieb (Äqu) / Heizbetrieb (Äqu)
JET	P0	Taste Schnellkühlen/Schnellheizen*: Raum-temperatur vorübergehend erwärmen bzw. herunterkühlen.
SWING		Taste für Luftstromrichtung: Einstellen der vertikalien und horizontalen Luftstromrich-tung.
ROOMTEMP	10	Taste für Temperaturanzeige: Anzeige der Raumtemperatur. Halten Sie die Taste (TEMP)5 Sekunden lang gedrückt, um zwischen °C und °F zu wechseln.
ONOFF	AM170000	Taste Timer: Einstellen der aktuellen Uhrzeit und der Start- und Endzeit.
A/CLEAN		Navigations- und Funktionstaste*: Einstellen der Uhrzeit und Aufruften von Sonderfunktio-nen. [E] Automatische Reinigung / [E] Ener-giesparender Kühlungsbetrieb
E/SAVING
SETCLEAR	-	Taste Set/Clear: Funktionen aktivieren und deaktivieren.
O	-	Reset-Taste: Einstellungen des Klimagerä-tes zusücksetzen.
LIGHT		Taste LIGHT: Einstellen der Helligkeit der Anzeige des Innengerätes.

• Bestimmte Funktionen sind nicht für alle Modelle möglich.

Einlagen der Batterien

Legen Sie vor der Nutzung der Fernbedienung die Batterien ein. Es kann nur der Batterietyp AAA (1,5 V) verwendet werden.

1 Nehmen Sie die Batterieiklappe ab.

2 Legen Sie die neuen Batterien ein + und - beauchten Sie die richtige Polung der Batterien.

3 Bringen Sie die Batterieiklappe wieder an.

HINWEIS

Falls die Anzeige der Fernbedienung schwächer wird, tauschen Sie die Batterien gegen neue aus.

Montage der Fernbedienungshalterung

Zum Schutz der Fernbedienung sollte die Halterung an einem Ort ohne direkte Sonnenein-strahlung montiert werden.

1 Wahlen Sie einen sicheren und leicht zugänglichen Ort.
2 Ziehen Sie die Schutzfolie auf der Rück-ndeite der Halterung ab und kleben Sie die Halterung an die Wand.

3 Befestigen Sie dann die Halterung mit den zwei Schrauben.

4 Schieben Sie die Fernbedienung in die Halterung.

Bedienung

Richten Sie die Fernbedienung auf den Signalempfänger an der Unterseite des Klimagerates.

HINWEIS

• Mit dieser Fernbedienung werden u. U. auch andere elektronische Geräte ange-sprochen. Richten Sie die Fernbedienung immer auf den Signalempfänger des Klimagerätes.
• Für eine störungsfrei Übertragung sollen den Signalsender und -empfänger regelmäß mit einem weichen Tuch gereinigt werden.

GRUNDFUNKTIONEN

Raum kühlen

(Kuhlungsbefrieb)

1 Drücken Sie auf die Taste ON, um das Gerät einzuschalten.
2 Drucken Sie zur Auswahl des Kuhlungsbetriebs mehrmals die Taste (MOE).
-Daraufhin erscheint das Symbol * im Anzeigefenster.

3 Stellen Sie mit den Tasten und die gewünschte Temperatur ein.

Die Temperatur kann von 18^ bis 30^ eingestellt werden.

Raum Heizung (Heizbetrieb)

1 Drücken Sie auf die Taste ON, um das Gerät einzuschalten.
2 Drucken Sie zur Auswahl des Heizungsbetriebs mehrmals die Taste (MOSE).
- Daraufhin entscheidt das Symbol im Anzeigefenster.

3 Stellen Sie mit den Tasten und die gewünschte Temperatur ein.

Die Temperatur kann von 16^ bis -30^ eingestellt werden.

HINWEIS

Für Geräte, die nur zur Kühlung dieren, ist diese Funktion nicht möglich.

Entfeuchtung (Entfeuchtungsbetrieb)

In dieser Betriebsart wird bei hoher Luftfeuchtigkeit oder bei regenerischem Wetter überschüssige Feuchtigkeit in der Raumluft enternt, um Schimmelbildung vorzubeugen. In dieser Betriebsart werden die Raumtemperatur und die Luftergeschwindigkeit automatisch eingestellt, um eine optimale Luftfeuchtigkeit zu erreichen.

1 Drücken Sie auf die Taste (ON), um das Gerät einzuschalten.
2 Drücken Sie zur Auswahl des Entfeuchtungsbetriebs mehrmals die Taste (moos).

-Daraufhin erscheint das Symbol im Anzeigefenster.

HINWEIS

Die Raumtemperatur wird in dieser Betriebsart automatisch geregelt und kann nicht manuell eingestellt werden.

Zudem wird die aktuelle Raumtemperatur im Anzeigefenster nicht angezeigt.

Raumluft umwälzen (Luftzirkulationsbetrieb)

In dieser Betriebsart wird die Raumluft ohne eine Änderung der Raumtemperatur umgewälzt. Im Luftumwälzbetrieb leuchtet die Anzeige für die Kuhlung.

1 Drucken Sie auf die Taste (O), um das Gerät einzuschalten.
2 Drucken Sie zur Auswahl des Luftzirkulati- onsbetriebs mehrmals die Taste FAN.
- Daraufhin erscheint das Symbol im Anzeigefenster.

3 Drucken Sie auf die Taste (FN), um die Lüftergeschwindigkeit einzustellen.

Lüftergeschwindigkeit einstellen

1 Drücken Sie zur Einstellung der Lüftergeschwindigkeit mehrmals die Taste (FAN).

• Wahlen Sie für einen natürlichen Luftzug. Die Lüftergeschwindigkeit wird sodann automatisch eingestellt.

Luftstromrichtung einstellen

1 Um die Richtung des horizontalen Luftstroms zu ändern, drücken Sie mehrmals die Taste (SWNG) und wahren Sie die gewünschte Luftstromrichtung.

-Wahlen Sie um die Richtung des Luftstroms automatisch einstellen zu halten.

HINWEIS

Die vertikale Luftstromrichtung kann bei bestimmen Modellen u. U. nicht geändert werden.
- Bei wahllosem Verstellen des Luftumlie-ters besteht die Gefahr von Geräteaus-fallen.
- Bei einem Neustart des Klimagerätes wird die zuvor eingestellte Luftstromrichtung wiederhergestellt, so dass die Position des Luftumleiters u. U. nicht mit dem auf der Fernbedienung angezeigten Symbol übereinstimmt. Stellen Sie in thisem Fall mit den Tasten %SWING die Luftstromrichtung erneut ein.

Timer einstellen

Die Timer-Funktion hilft beim Energie sparen und sorgt für einen effizienteren Betrieb des Klimagerätes.

Uhrzeit einstellen

1 Halten Sie die Taste SET mindestens drei Sekunden lang gedrückt.
- Daraufhin blinkt das AM/PM Symbol im unteren Bereich der Anzeige.

2 Stellen Sie mit den Tasten und die gewünschten Minuten ein.
3 Drucken Sie zum Beenden der Einstellungen die Taste SET Clear

Klimagerät zu einer programmierten Uhrzeit automatisch einschalten

1 Drucken Sie die Taste ON

• Daraufhin blinkt das folgende Symbol im unteren Bereich der Anzeige.

AM

C08ON

U·UU

2 Stellen Sie mit den Tasten und die gewünschten Minuten ein.
3 Drucken Sie zum Beenden der Einstellungen die Taste SET Clear.

Klimagerät zu einer programmierten Uhrzeit automatisch ausschalten

1 Drucken Sie die Taste OFF

• Daraufhin blinkt das folgende Symbol im unteren Bereich der Anzeige.

-

600

2 Stellen Sie mit den Tasten und die gewünschten Minuten ein.
3 Drucken Sie zum Beenden der Einstellungen die Taste SET CLEAR.

Timer-Einstellung loschen

1 Wahlen Sie mit den Tasten ON und OFF die zu Löschende Timer-Einstellung.
2 Drucken Sie auf die Taste SET CLEAR

• Um alle Timer-Einstellungen zulösen, drücken Sie die Taste SET CLEAR.

Ruhemodus einstellen

Der Ruhemodus dient zum automatischen Ausschalten des Klimagerates während der Nachtruhe.

1 Drucken Sie auf die Taste (O), um das Gerät einzuschalten.
3 Taste
4 Stellen Sie mit den Tasten und die gewünschten Stunden ein (bis zu 7 Stunden).
5 Drucken Sie zum Beenden der Einstellungen die Taste SET CLEAR.

• Im Ruhemodus erscheint das Symbol im Anzeigefenster.

HINWEIS

In den Betriebsarten Kuhlung und Entfeuchtung wird die Temperatur nach 30 Minuten um 1^ und nach weiteren 30 Minuten erneut um 1^ erhöht, um eine angenehme Nachtruhe zu gewährleisten. Die aktuell eingestellte Temperatur wird bzw um bis zu 2^ erhöht.

ERWEITERTE FUNKTIONEN

Das Klimagerät besitzt zahlreiche zusätzliche erweiterte Funktionen.

Ruumtemperatur schnell ändern

(Schnellkuhl-/Schnellheizbetrieb)

These Betriebsart ermöglicht das schnelle Herunterkühlen der Raumluft im Sommer bzw.das schnelle Aufheizen im Winter.

1 Drücken Sie auf die Taste, um das Gerät einzuschalten.
2 Drucken Sie auf die Taste

• Im Schnellkuhlungsbetrieb erfolgt 30 Minuten lang eine starke Belüftung bei einer Temperatur von 18^ .
• Im Schnellheizbetrieb erfolgt 30 Minuten lang eine starke Belüfung bei einer Temperatur von 30^ .

! HINWEIS

• In den Betriebsarten Luftzirkulation, Automatik oder Automatischer Wechselbetrieb ist diese Funktion nicht möglich.
• Diese Funktion ist bei bestimmten Modellen nicht möglich.

Reinigung der Raumluft

Automatischer Reinigungsbetrieb

In den Betriebsarten Kuhlung und Entfeuchtung sammelt sich Feuchtigkeit im Innengerat an. These Feuchtigkeit wird mithilfe der automatischen Reinigungsfunktion beseitigt.

1 Drücken Sie auf die Taste (O), um das Gerät einzuschalten.
2 Drucken Sie auf die Taste (A/CLEAN).

• Daraufhin erscheint das Symbol 13 im Anzeigefenster.

• Beim Ausschalten des Gerätes wird der Lüfter 30 Minuten lang betrieben, wobei das Innengerät gereinigt wird.

HINWEIS

Bestimmte Tasten konnen während der automatischen Reinigungsfunktion nicht genutzt werden.

Automatikbetrieb (Künstliche Intelligenz)

Geräten, die nur zur Kühlung dieren

In dieser Betriebsart werden Temperatur und Lüftergeschwindigkeit von der elektronischen Steuerung je nach herrschender Raumtemperatur automatisch eingestellt.

1 Drücken Sie auf die Taste (ON), um das Gerät einzuschalten.
2 Drücken Sie zur Auswahl des Automataktbetriebs mehrmals die Taste (MODE).repeatedly
3 Falls die Temperaturhigher bzw. geringer als die gewünschte Temperatur ist, drücken Sie die Taste und um die gewünschte Betriebskennung auszuwahlen.

Kennung	Beschreibung
2	Kühlen
1	Etwas kühlen
0	Raumtemperatur halten
-1	Etwas heizen
-2	Heizen

HINWEIS

• In dieser Betriebsart kann die Lüftergeschwindigkeit nicht geändert werden, der Luftumleiter wird jedoch automatisch gedreht.
• These Funktion ist bei bestimmten Modellen nicht möglich.

Automatischer Wechselbetrieb

In dieser Betriebsart wird der Betriebsmodus automatisch gewechselt, um die eingestellte Temperatur bei ± 2^ zu halten.

1 Drucken Sie auf die Taste (2), um das Gerät einzuschalten.
2 Drucken Sie zur Auswahl des Automatischer Wechselbetriebmethemals die Taste (MOE).

• Daraufhin entscheidt das Symbol AI im Anzeigefenster.

3 Drücken Sie auf die Taste und die gewünschte Temperatur ein.
Die Temperatur kann von 18^ bis 30^ eingestellt werden.
4 Drucken Sie zur Einstellung der Lüftergeschwindigkeit mehrmals die Taste (FAN).

HINWEIS

These Funktion ist bei bestimmten Modelen nicht möglich.

Energiesparender Kuhlungs-betrieb

In dieser Betriebsart wird der Stromverbrauch während der Kuhlung verringgert, indem die eingestellte Temperatur auf einen optimalen Wert für ein angenehmes Raumklima eingestellt wird.

1 Drücken Sie auf die Taste, um das Gerät einzuschalten.
2 Drucken Sie zur Auswahl des Kuhlungsbetriebs mehrmals die Taste (MOE).
3 Drucken Sie die Taste [ESAWB]

• Daraufhin entscheidt das Symbol im Anzeigefenster.

HINWEIS

• Diese Funktion ist bei bestimmten Modellen nicht möglich.
• Im energiesparenden Kuhlungsbetrieb kann sich die am Gerät angezeigte Temperatur von der Temperatur auf der Fernbedienung unterscheiden.
  Die auf der Fernbedienung und am Gerät angezeigten Temperaturen konnen sich voneinander unterscheiden.

Helligkeit der Anzeige

Sie haben die Möglichkeit, die Helligkeit der Anzeige des Innengerates zu ändern.

1 Drücken Sie mehrmals die Taste Light um die Helligkeit auf den gewünschten Wert einzustellen.

HINWEIS

These Funktion ist bei bestimmten Model- len nicht möglich.

Bedienung des Klimagerätes ohne Fernbedienung

Über den Netzschalter des Innengerätes kann das Klimagerät auch ohne Fernbedienung bedient werden. Die Lüftergeschwindigkeit ist jedoch zu hoch eingestellt.

1 Offnen Sie die Frontblende.

• Hebien Sie die Blende an beiden Seiten etwas an.

• Die Funktion kann nach einer Art Modus verändert werden.

2 Drucken Sie die On / Off-Taste.

• Die Funktion kann nach einer Art Modus verändert werden.
• Bei Kuhl- und Heizgerätenändert sich der Betriebsmodus abhängig von der Raum-temperatur.

Raumtemperatur	Eingestellte Temperatur	Betriebsmo-dus
Unter 21°C	24°C	Heizbetrieb
Über 21°C und unter 24°C	23°C	Entfeuch-tungsbetrieb
Über 24°C	22°C	Küh lungsbe-trieb

• Bei Geräten, die nur zur Kühlung dieren, wird die Temperatur auf 22^ eingestellt.

Automatischer Neustart des Klimagerätes

Wenn das Klimagerät nach einem Stromausfall eingeschaltet wird, werden die vorherigen Einstellungen mithilfe dieser Funktion wiederhergestellt.

Automatische Neustartfunktion

1 Öffnen Sie die Frontblende.

-HebenSie dieBlendeanbeidenSeiten
etwasan.

• Die Funktion kann nach einer Art Modus verändert werden.

2 Halten Sie den Netzschalter sechs Sekunden lang gedrückt.

• Das Gerät gibt zwei Signtöne aus und die Anzeige blinkt sechs Mal.

• Die Funktion kann nach einer Art Modus verändert werden.
  Um diese Funktion wieder zu aktivieren, halten Sie den Netzschalter erneut sechs Sekunden lang gedrückt. Das Gerät gibt zwei Signtõne aus und die blaue Anzeige blinkt vier Mal.

! HINWEIS

Falls der Netzschalter lediglich drei bis fünf anstelle von sechs Sekunden lang gedruckt gehalten wird, wechsel das Gerä in den Testbetrieb. Während des Testbetriebs wird das Gerä mit hoher Lüftergeschwindigkeit im Kühlungsbetrieb betrieben und wird nach 18 Minuten zurückgesetzt.

Reinigung des Luftfilters

Der Luftfilter sollte alle zwei Wochen oder je nach Bedarf früiger gereinigt werden.

1 Schalten Sie das Gerät aus undziehen Sie das Netzkabel ab.
2 Offnen Sie die Frontblende.

• Hebien Sie die Blende an beiden Seiten etwas an.

• Die Funktion kann nach einer Art Modus verändert werden.

3 Halten Sie die Verriegelung des Luftfilters gedrückt, haben Sie den Filter etwas an und nehmen Sieihn aus dem Gerät heraus.

• Die Funktion kann nach einer Art Modus verändert werden.

4 Reinigen Sie den Filter mit einem Staub-sauger oder mit warmem Wasser.
- Starke Verschmutzungen können mit einer lauwarmen Reinigungslösung gereinigt werden.
5 Lassen Sie den Filter an der Luft trocknen.

WARTUNG

Falls das Klimagerät über einen längeren Zeitraum nicht betrieben wird, sollte das Gerät getrocknet werden, um die optimale Leistung zu erhalten.

1 Um das Klimagerät gründlich zu trocknen, indem es drei bis vier Stunden lang im Lüfterbetrieb betrieben und anschließend der Netzstecker gezogen werden. Feuchtigkeit auf den Bauteilen kann zu Schäden im Innern führen.
2 Vor dem erneuten Einschalten des Klimagerätes sollen den inneren Bauteile des Klimagerätes ebenfalls im Lüfterbetrieb drei bis vier Stunden lang getrocknet werden. Auf diese Weise wird die Bildung unangenehmer Gerüche durch Feuchtigkeit verhindert.

Das Gerät sollen regelmäßig gereinigt werden, um eine optimale Leistung zu gewährleisten und mögliche Geräteausfälle zu vermeiden.

• These Funktion ist bei bestimmten Modellen nicht möglich.

* Die Funktion kann nach einer Art Modus verändert werden.

Typ	Beschreibung	Interval
Luftfilter	Siehe Kapitel "Luftfilter reinigen".	2 Wochen
Innengerät	Oberflächen des Innengerätes mit einem weichen, trockenen Tuch abwischen.	Regelmäßig
	Rohr des Kondenswasserabflusses reinigen.	Alle vier Monate
	Wanne des Kondenswasserabflusses reinigen.	Einmal im Jahr
	Wärmetauscher gründlich reinigen.	Einmal im Jahr
	Batterien der Fernbedienung wechseln.	Einmal im Jahr
Außerengerät	Die Windungen des Wärmetauschers und die Belüftungsöffnung gen mit einem Dampfreiniger sāubern. (Bitte wenden Sie sich an einen Techniker)	Regelmäßig
	Lüfter reinigen	Einmal im Jahr
	Wanne des Kondenswasserabflusses reinigen.	Einmal im Jahr
	Lüfteranordnung auf festen Sitz prufen.	Einmal im Jahr
	Elektrische Bauteile mit Druckluft auf festen Sitz prufen.	Einmal im Jahr
	Elektrische Bauteile mit Druckluft reinigen.	Einmal im Jahr

VORSICHT

• Schalten Sie das Gerät vor Wartungsarbeiten aus undziehen Sie das Netzkabel ab. Ansonsten besteht die Gefahr von Stromschlagen.
• Verwenden Sie zur Reinigung der Filter kein Wasser wärmer als 40^ . Es besteht die Gefahr von Verformungen und Verfährungen.
• Verwenden Sie zur Reinigung der Filter keine flüchtigen Stoffe. Diese können die Oberflächen des Gerätes beschädigen.

HINWEIS

• Lage und Form der Filter können je nach Modell variieren.
• Die Windungen des Wärmetauschers des Außengerätes sollen den regelmäßig gereinigt werden. An den Windungen angesammelte Verschmutzungen können die Leistung des Gerätes verringern und den Stromverbrauch erhöhen.

STÖRUNGSEHEBUNG

Selbstdiagnosefunktion

Dieses Gerät besitzt eine integrierte Funktion zur Fehlerdiagnose. Bei einer Störung blinkt die Anzeige des Innengerätes alle zwei Sekunden. Verständigen Sie in thisem Fall ihren Handler oder den Kundendienst.

Bevor Sie den Kundendienst verständigen

Bitte überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst verständigen. Soltte eine Störung weiterhin bestehen, verstandigen Sie den Kundendienst.

Störung	Mögliche Ursachen	Behebung
Das Gerät verstört einen Ver-brennungsgeruch oder gibt un-gewöhnliche Gerausche ab.	-	Schalten Sie das Klimagerät aus, ziehen Sie das Netzkabel ab und verständigen Sie den Kunden-dienst.
Aus dem Innengerät tropft Wasser, selbst bei geringer Luftfeuchtigkeit.
Das Netzkabel ist beschädigt oder überhützt.
Ein Schalter, Überlastungs-schalter (Sicherheit, Erdung) oder eine Sicherung ist defekt
Das Klimagerät kann nicht be-triben werden.	Das Klimagerät ist nicht angeschlossen.	Überprüfen Sie, ob das Netzkabel an eine Steck-dose angeschlossen ist.
	Eine Sicherung ist durchgebrannt bzw. das Netzteil ist blockiert.	Tauschen Sie die Sicherung aus bzw. überprü-fen Sie, ob der Trennschalter ausgelöst wurde.
	Es ist ein Stromausfall aufgetreten.	Schalten Sie das Klimagerät bei einem Strom-ausfall aus. Nachdem die Stromversorgung wie-derhergestellt wurde, warten Sie drei Minuten und schalten Sie das Klimagerät wieder ein.
	Die Spannung ist zu hoch bzw. zu niedrig.	Überprüfen Sie, ob der Trennschalter ausgelöst wurde.
	Das Klimagerät schaltet sich automatisch zu einer bestimmen Uhr-zeit aus.	Drücken Sie nochmals den Netzschalter.
Das Klimagerät erzeugt keine Kaltluft.	Die Raumluft wird nicht ausreichend umgewählzt.	Stellen Sie safer, dass die Vorderseite des Klimagerätes nicht durch Gardinen, Jalousien oder Möbel verdeckt wird.
	Der Luftfilter ist ver-schmutzt.	Der Luftfilter solte alle zwei Wochen gereinigt werden. Weitere Hinweise finden Sie in Kapitel "Luftfilter reinigen".
	Die Raumtemperatur ist zu hoch.	Im Sommer dauert das Herunterkühlen der Raumluft etwas länger. Wahlen Sie in thisem Fall den Schnellkuhlungsbetrieb, um die Raumluft schnell herunterzukühlen.
	Kaltluft entweicht aus dem Raum.	Stellen Sie safer, dass keine Kaltluft durch Belüftungsöffnungen im Raum entweichen kann.
	Die gewünschte Tempe-ratur istHigher als die eingestellte Temperatur.	Stellen Sie die gewünschte Temperatur gerin-ger als die aktuelle Temperatur ein.
	In der Höhe befindet sich eine Heizquelle.	Bei laufendem Klimagerät sollenne keine Heiz-geräte wie elektrische Öfen oder Gasbrenner verwendet werden.
	Es wurde der Luftzirku-lationsbetrieb gewählt.	Im Luftzirkulationsbetrieb wird Luft vom Klima-gerät ohne Kühlung oder Heizung in die Raum-luft abgegeben. Wahlen Sie den Kühlungsbetrieb.
Die Lüftergeschwindigkeit{lösst sich nicht einstehen.	Es wurde der Automa-tik-, Schnell- oder Ent-feuchungsbetrieb gewählt.	In bestimmten Betriebsarten wie im Schnell-oder Entfeuchtungsbetrieb kann die Lüftergeschwindigkeit nicht geändert werden. Wahlen Sie eine Betriebsart, in der die Lüftergeschwin-digkeit eingestellt werden kann.
Die Temperatur{lösst sich nicht einstehen.	Es wurde der Luftzirku-lations- oder der Schnell-betrieb gewählt.	In bestimmten Betriebsarten wie im Luftzirku-lations- oder Schnellbetrieb kann die Tempera-tur nicht geändert werden. Wahlen Sie eine Betriebsart, in der die Temperatur eingestellt werden kann.

EΓXEPIΔIO XPHΣTH

KAIMATIETIK'O ΔΩMATIOY
