CBT6130/3X - Hotte CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	CANDY
Modèle	CBT6130/3X
Alimentation électrique	230 V ~ 50 Hz
Éclairage	LED 230 V~50 Hz, max. 2,5 W (1 module)
Nombre de vitesses moteur	2 (basse et élevée)
Commandes	Interrupteur basculant (lumière et moteur)
Types de filtration	Filtres à graisse en aluminium (tamis), filtre à charbon actif (optionnel)
Mode d'évacuation	Extraction vers l'extérieur (recyclage possible avec filtre à charbon)
Distance minimale de sécurité (plaques gaz)	75 cm
Distance minimale de sécurité (plaques électriques)	65 cm
Installation	Murale ou sous meuble
Diamètre conduit d’évacuation	Non spécifié (gaine extensible non fournie)
Nombre de filtres à graisse	2 (selon illustration)
Nettoyage des filtres à graisse	À la main avec détergent doux, tous les mois
Remplacement filtre à charbon	Tous les 3 à 6 mois selon utilisation
Type d’ampoule remplaçable	LED rectangulaire, code ILCOS DBS-2/65-H-120/33
Matériau extérieur	Acier inoxydable
Poids	Environ 12 kg (estimation)
Dimensions (L x P x H)	Environ 60 x 50 x 30 cm (estimation)

FOIRE AUX QUESTIONS - CBT6130/3X CANDY

Pourquoi la lumière de ma hotte ne s'allume-t-elle pas ?

Vérifiez d'abord les ampoules : si elles sont cassées ou défectueuses, remplacez-les par des ampoules LED de type identique (230 V~50 Hz, max. 2,5 W). Si le problème persiste, vérifiez le fusible de la maison et le bon branchement du cordon d'alimentation. Contactez le service après-vente si rien ne fonctionne.

Le moteur ne fonctionne pas mais la lumière s'allume, que faire ?

Assurez-vous que l'interrupteur du ventilateur est bien sur une position de vitesse. Si le moteur reste silencieux, il peut s'agir d'un problème de commutateur ou de moteur. Contactez le centre d'assistance.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium se nettoient à la main. Trempez-les dans de l'eau chaude savonneuse pendant 3 minutes, brossez délicatement avec une brosse douce, puis rincez. Laissez sécher naturellement à l'abri du soleil. Ne les mettez pas au lave-vaisselle.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif doit normalement être changé tous les 3 à 6 mois, selon l'utilisation de la cuisine. Il s'installe sur le filtre en aluminium à l'aide de fils d'acier. Notez que l'aspiration sera réduite avec le filtre à charbon.

Comment remplacer l'ampoule LED ?

Coupez d'abord l'alimentation électrique et débranchez la hotte. Faites glisser la partie avant, retirez le filtre en aluminium en appuyant sur le verrou. Remplacez l'ampoule par une LED identique : 230 V~50 Hz, max. 2,5 W, de type rectangulaire (code ILCOS DBS-2/65-H-120/33). Manipulez l'ampoule avec un chiffon pour éviter tout contact direct.

Pourquoi de l'huile fuit-elle de la hotte ?

Les fuites d'huile peuvent provenir d'une mauvaise étanchéité du clapet anti-refoulement ou du raccordement de la cheminée. Vérifiez ces points et appliquez du mastic si nécessaire.

Quelle distance minimale dois-je respecter entre ma plaque et la hotte ?

La distance minimale est de 75 cm pour les cuisinières à gaz et de 65 cm pour les cuisinières électriques. Pour les cuisinières à charbon ou à mazout, elle est de 75 cm.

Peut-on utiliser la hotte sans filtre à graisse ?

Non, n'utilisez jamais la hotte sans les filtres à graisse ou si les filtres sont trop encrassés. Cela présente un risque d'incendie et réduit l'efficacité de l'appareil.

Comment installer la hotte sous un meuble ?

Fixez d'abord le clapet anti-refoulement sur la sortie d'air. Montez la hotte sous le meuble à l'aide de 6 vis (4x35 mm) et des rondelles plates. Si un espace vide existe entre le mur et la hotte, vous pouvez installer un étrier en L en option.

Que faire si l'aspiration est insuffisante ?

Vérifiez que la distance entre la hotte et la plaque de cuisson est correcte (75 cm pour le gaz, 65 cm pour l'électrique). Assurez-vous que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI CBT6130/3X CANDY

1. Consignes de sécurité 2. Installation
2. Commencez à utiliser votre hotte aspirante
3. Dépannage 5. Entretien et nettoyage
4. Protection de l'environnement

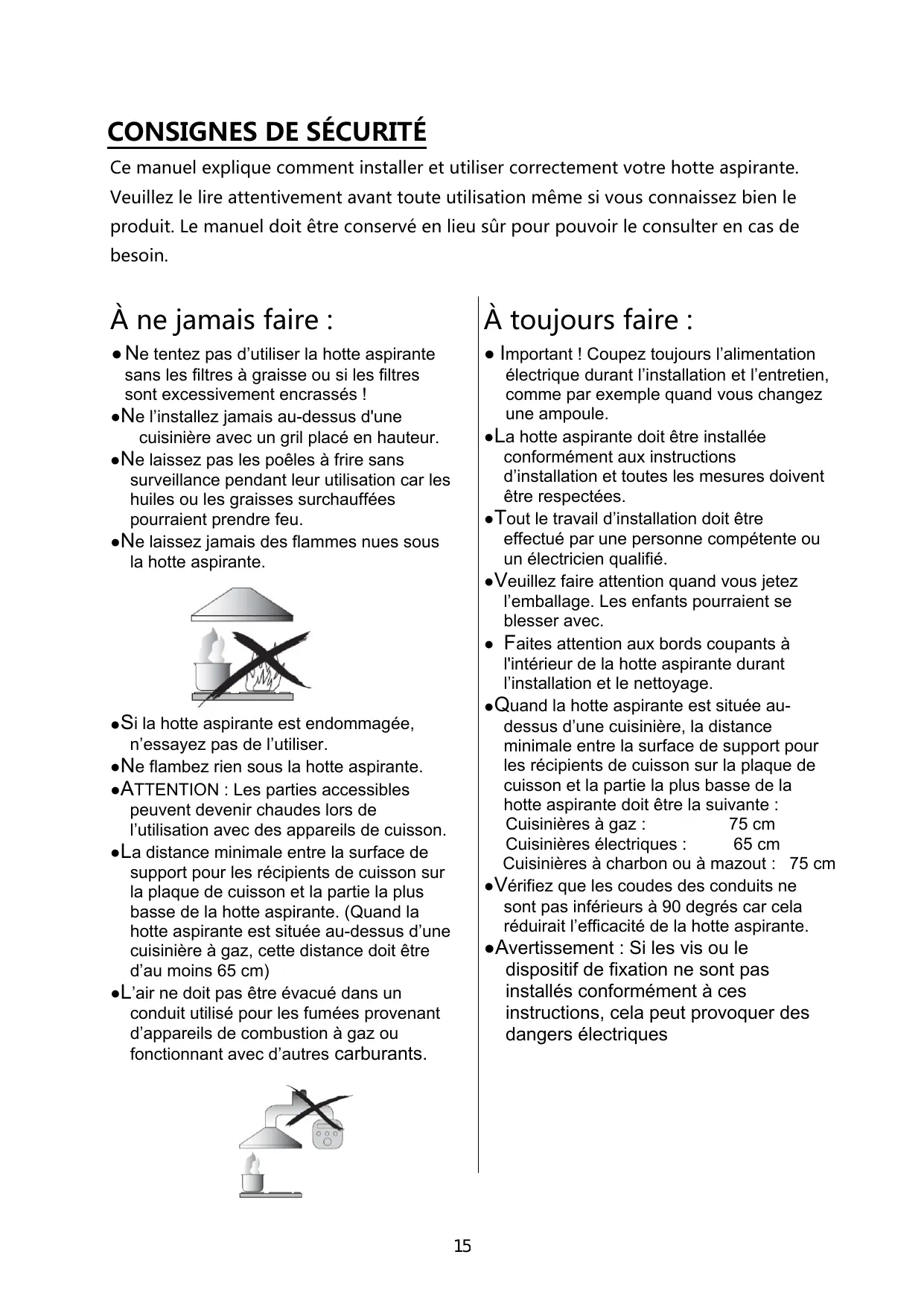

Consignes de sécurité

Ce manuel explique comment installer et utiliser correctement votre hotte aspirante. Veuillez le lire attentivement avant toute utilisation même si vous connaissez bien le produit. Le manuel doit être conservé en lieu sûr pour pouvoir le consulter en cas de besoin.

• Ne tentez pas d'utiliser la hotte aspirante sans les filtres à graisse ou si les filtres sont excessivement encrassés!
• Ne l'installez jamais au-dessus d'une cuisine avec le grill placé en hauteur.
• Ne laissez pas les poèles à frire sans surveillance pendant leur utilisation car les huiles ou les graisses surchauffées pourraient prendre feu.
• Ne laissez jamais des flammes nues sous la hotte aspirante.

-Si la hotte aspirante est endommagée, n'essayez pas de l'utiliser. - Ne flambez rien sous la hotte aspirante. - ATTENTION : Les parties accessibles peuvent devenir chaudes lors de l'utilisation avec des appareils de cuisson. La distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus basse de la hotte aspirante. (Quand la hotte aspirante est située au-dessus d'une cuisinière à gaz, cette distance doit être d'au moins 65 cm) - L'air ne doit pas être évacué dans un conduit utilisé pour les fumées provenant d'appareils de combustion à gaz ou fonctionnant avec d'autres carburants.

• Important! Coupez toujours l'alimentation électrique durant l'installation et l'entretien, comme par exemple quand vous changez une ampoule. La hotte aspirante doit être installée conformément aux instructions d'installation et toutes les mesures doivent être respectées.
• Tout le travail d'installation doit être effectué par une personne compétente ou un Electricien qualifié.
• Veuillez faire attention quand vous jetez l'emballage. Les enfants pourraient se blesser avec.
• Faites attention aux bords coupants à l'intérieur de la hotte aspirante durant l'installation et le nettoyage. Quand la hotte aspirante est située au-dessus d'une cuisinière, la distance minimale entre la surface de support pour les récipients de cuisson sur la plaque de cuisson et la partie la plus BASSE de la hotte aspirante doit être la suivante: Cuisinières à gaz : 75 cm Cuisinières électriques : 65 cm Cuisinières à charbon ou à mazout : 75 cm
• Vérifiez que les coudes des conduits ne sont pas inférieurs à 90 degrès car cela réduirait l'efficacité de la hotte aspirante.
• Avertissement : Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques.

• Placez toujours le couvercle sur les casseroles et les poêlées quand vous cuisinez sur une cuisinière à gaz.
• En mode extraction, l'air de la pièce est éliminé par la hotte aspirante. Vérifiez que des mesures de ventilation correctes sont adoptées. La hotte aspirante élimine les odeurs de la pièce mais pas la vapeur. La hotte aspirante est réservée à un usage domestique.

Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un electricien qualifié pour éviter tout risque d'accident. - Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience et connaissances, s'ils sont sous une surveillance appropriée ou bien s'ils ont été informés quant à l'utilisation de l'appareil de manière sûre, et s'ils comprennent les risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

• Avertissement : Avant d'accéder aux bornes, il faut débrancher tous les circuits d'alimentation.

• Attention : L'appareil et ses parties accessibles peuvent devenir chauds durant le fonctionnement. Évitez de toucher les éléments qui chauffent. Les enfants âgés de moins de 8 ans doivent rester à distance à moins d'être surveillés en permanence.
• Il faut disposer d'une ventilation appropriée dans la pièce ou la hotte aspirante est utilisée en même temps que d'autres appareils brûlant du gaz ou autres carburants.
• Il existe un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Les réglementations relatives à l'évacuation de l'air doivent être respectées.
• Nettoyez régulièrement votre appareil en suivant la méthode fournie dans le chapitre ENTRETIEN.
• Pour des raisons de sécurité, veuillez n'utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d'instruction.
• En ce qui concerne les détails sur la méthode et la fréquence de nettoyage, veuillez vous reporter au paragraphe relatif à l'entretien et au nettoyage dans le manuel d'instruction.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Quand la hotte aspirante et les appareils alimentés par autre chose que de l'électricité fonctionnent simultanément, la pression négative à l'intérieur de la pièce ne doit pas dépasser 4 Pa (4 x 10-5 bar).
• AVERTISSEMENT : Risque d'incendie : ne rangez aucun objet sur les surfaces de cuisson.
• Il ne faut pas utiliser de nettoyeur vapeur.
• Ne tentez JAMAIS d'éteindre un incendie avec de l'eau, mais éteignez l'appareil puis couvrez la flamme par exemple avec un couvercle ou une couverture pare-flammes.

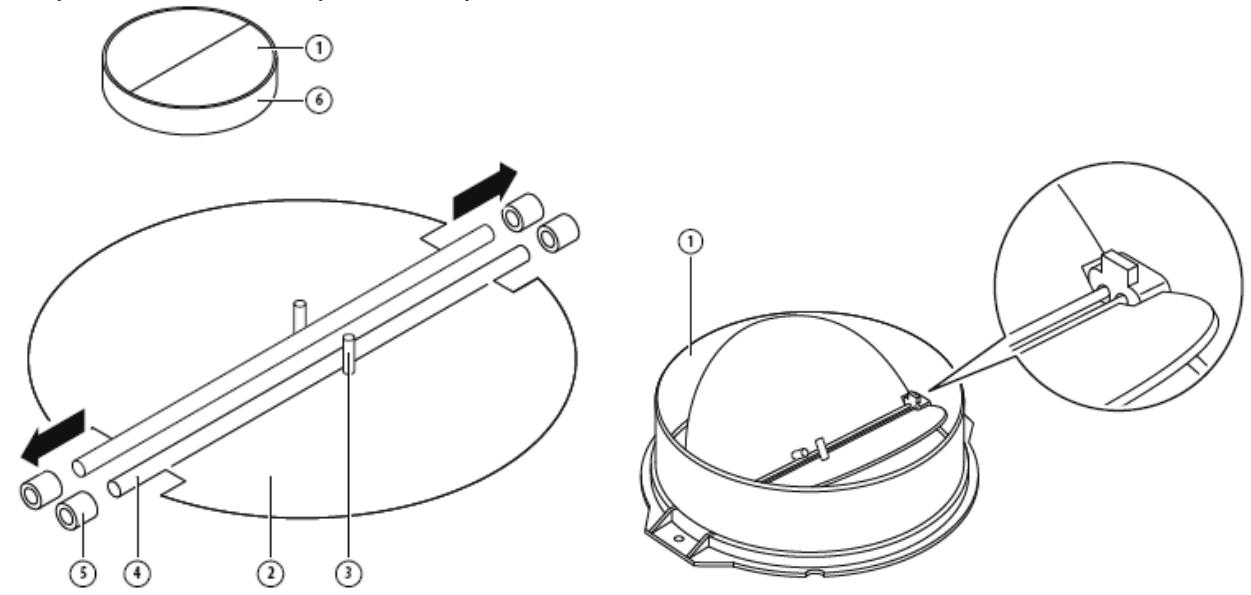

Montage du RABAT en v (optionnel)

Si la hotte aspirante n'a pas de rabat en V 1 monté, vous devez monter les moitiés sur son corps. Les images ne montrent qu'un exemple de la façon de monter le rabat en V, la sortie peut varier en fonction des modèles et de la configuration.

Pour monter le rabat en V 1, vous devez :

• Monter deux moitiés 2 dans le corps 6;
• Une cheville 3 doit être dirigée vers le haut; L'axe 4 doit être introduit dans les trous 5 sur le corps;
• Répétez toutes les opérations pour la seconde moitié.

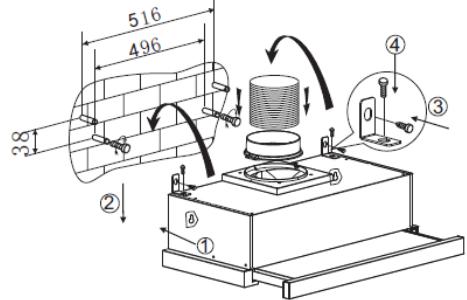

Installation (murale)

1. Choisissez l'emplacement des trous pour fixer la hotte aspirante.

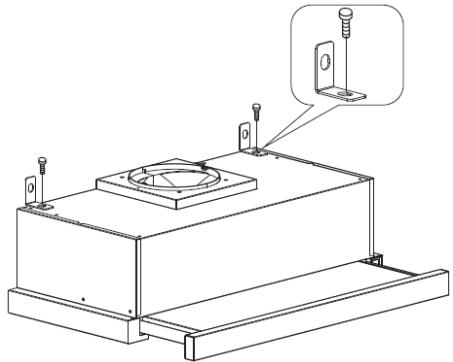

1. Installez l'étai en L sur le dessus de la hotte avec deux vis (4 mm x 10 mm).

1. La hotte aspirante est fixée au mur par 4 vis (4 mm x 30 mm) et des chevilles. Fixez la hotte aspirante sur le mur au niveau de l'arrière de la hotte aspirante avec 2 vis (4 mm x 30 mm) et des chevilles. Puis fixez la hotte aspirante sur le mur avec 2 vis (4 mm x 30 mm) et des chevilles à travers le petit étrier en L.

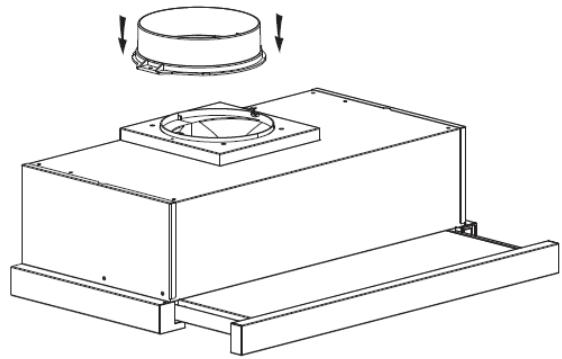

1. Fixez le clapet anti-refoulement sur la sortie d'air de la hotte aspirante.

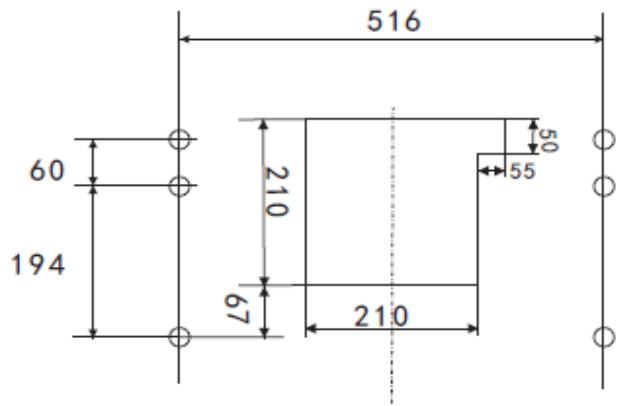

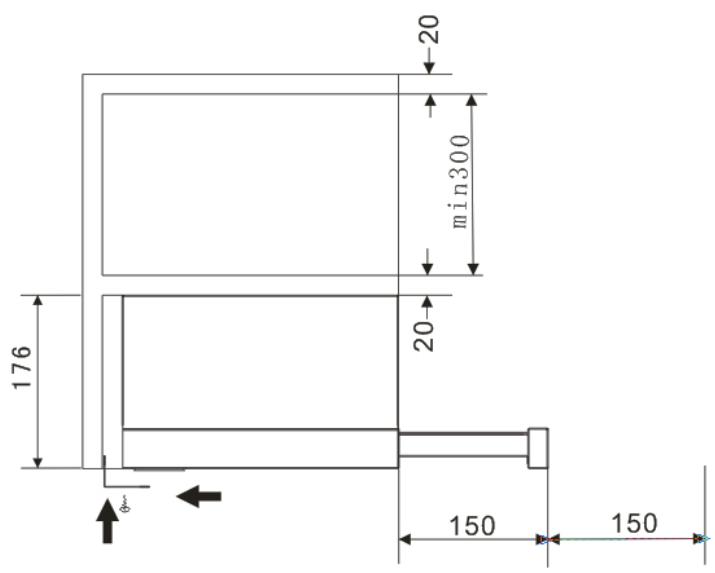

Installation (sur un meuble)

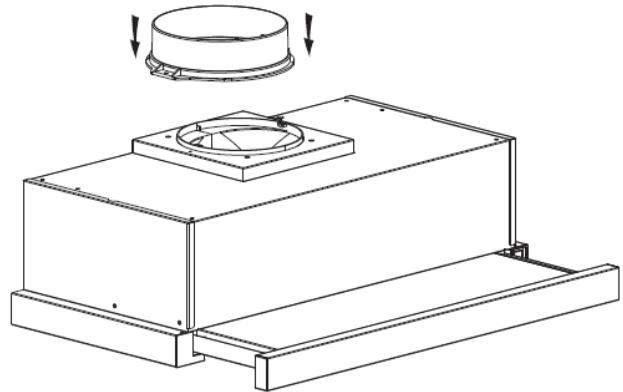

1. Fixez le clapet anti-refoulement sur la sortie d'air de la hotte aspirante.

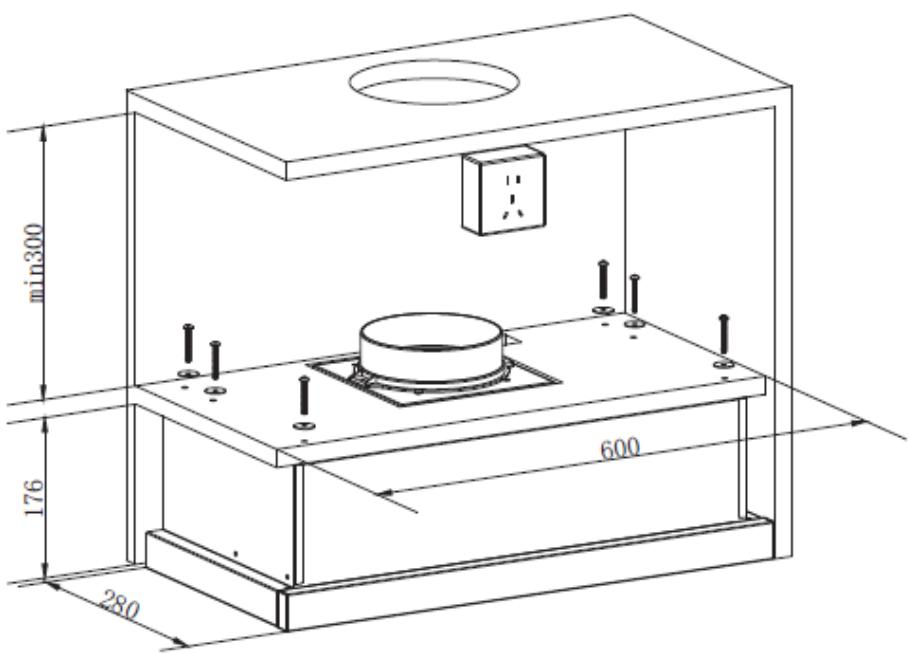

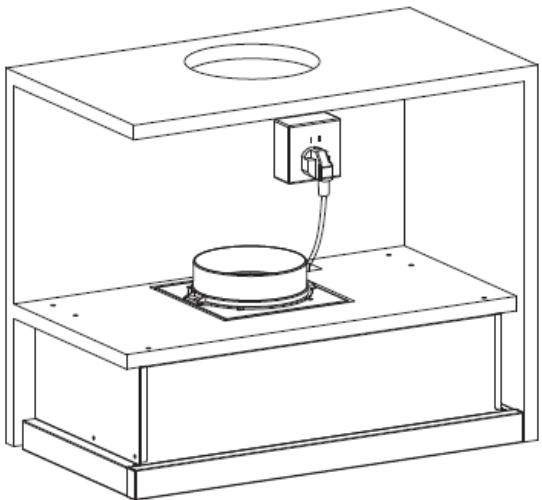

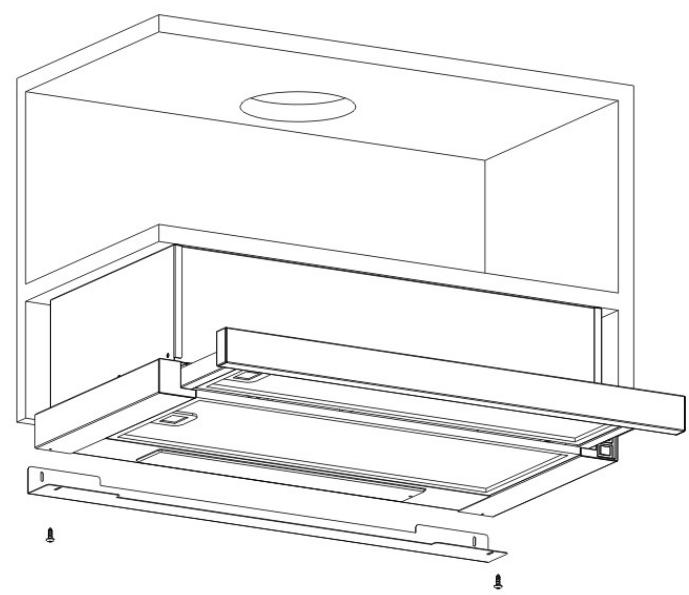

1. Montez la hotte aspirante sur le meuble avec les 6 vis (4x35 mm) et les rondelles plates.

S'il y a un espace vide entre le mur et la hotte, vous pouvez installer l'étrier en L sur le bas de la hotte avec deux vis (3 x 12 mm).

L'installation de l'étrier en L est facultative.

Remarque : la gaine extensible n'est pas fournie avec le produit.

AVERTISSEMENT :

Pour des raisons de sécurité, veuillez n'utiliser que des vis de fixation ou de montage de la même taille que celle recommandée dans ce manuel d'instruction.

Si les vis ou le dispositif de fixation ne sont pas installés conformément à ces instructions, cela peut provoquer des dangers électriques.

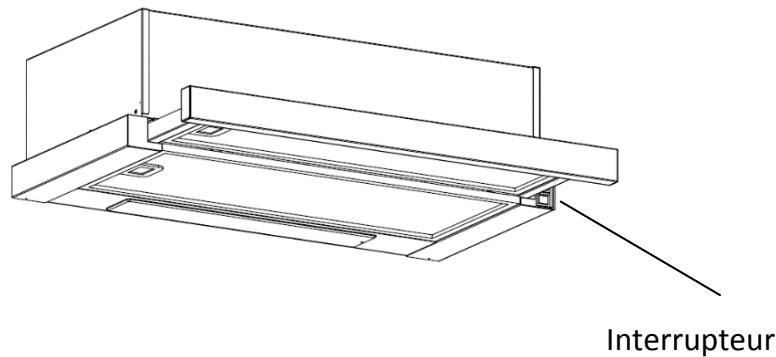

Interrupteur basculant

basculant

1. Branchez la fiche dans la prise.
2. Appuyez l'interrupteur ① sur, la lampe s'allumera ; appuyez l'interrupteur ① sur "0", la lampe s'éteindra.
3. Appuyez l'interrupteur ② sur "III", le moteur s'allumera sur les deux vitesses "baséelevée", appuyez-le sur "0", le moteur s'éteindra.
4. Le courant sera connecté quand le panneau frontal sera débranché.

Inversement, le courant sera automatiquement déconnecté.

Dépannage

Problème	Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas	Le ventilateur est étant	Sélectionnez une position du commutateur du ventilateur.
	Panne du commutateur du ventilateur	Contactez le centre d'assistance.
	Panne du moteur	Contactez le centre d'assistance.
La lumière ne fonctionne pas, le moteur ne fonctionne pas	Les fusibles de la maison ont sauté	Remettez/Remplacez les fusibles.
	Cordon d'alimentation lâche ou débranché	Rebranchez le cordon à la prise de courant. Mettez sous tension la prise de courant.
Fuite d'huile	Le clapet anti-refoulement et la sortie ne sont pas bienétanches	Ótez le clapet anti-refoulement et rendez-le étanche avec du mastic.
	Fuite au niveau du raccordement de la cheminée et du couvercle	Ótez la cheminée et rendez-la étanche.
Les lumières ne fonctionnent pas	Ampoules cassées/défectueuses	Changez les ampoules selon ces instructions.
Aspiration insuffisante	La distance entre la hotte aspirante et la plaque de cuisson au gaz est trop importante	Remontez la hotte aspirante à la bonne distance.
La hotte aspirante est inclinée	La vis de fixation n'est pas suffisamment serrée	Serrez la vis de suspension et placez-la à l'horizontal.

Remarque:

Toute réparation électrique sur cet appareil doit être conforme aux lois locales et nationales. Veuillez contacter le centre d'assistance si vous avez des doutes.

avant d'effectuer toute réparation. Débranchez toujours l'unité de la source

d'alimentation quand vous ouvrez l'unité.

Attention :

• Avant d'effectuer l'entretien ou le nettoyage, vous devez débrancher la hotte aspirante de l'alimentation. Vérifiez que la

hotte aspirante est éteinte au niveau de la prise murale et que la fiche est débranchée.

• Les surfaces extérieures sont susceptibles d’être rayées et de subir des abrasions, veuillez donc respecter les instructions de nettoyage pour garantir le meilleur résultat possible sans dégât.

Généralités

Le nettoyage et l'entretien doivent être effectifs quand l'appareil est froid, en particulier pour le nettoyage. Évitez de laisser des substances alcalines ou acides (jus de citron, vinaigre, etc.) sur les surfaces.

ACIER inoxydable

Il faut nettoyer régulièrement (par ex. une fois par) l'acier inoxydable pour garantir une longue durée de vie. Essuyez-le avec un chiffon doux et sec. Un liquide de nettoyage spécifique conçu pour l'acier inoxydable peut être utilisé.

Remarque :

Veillez à essuyer l'appareil le long du grain de l'acier inoxydable pour éviter l'apparition de rayures croisées.

Surface du panneau de commande

Le panneau de commande peut être nettoyé avec de l'eau savonneuse chaude. Vérifiez que le chiffon est propre et bien essoré avant d'effectuer le nettoyage. Utilisez un chiffon doux et sec pour éliminer l'excess d'humidité restant après le nettoyage.

Important

Utilisez des détergents neutres et évitez les produits chimiques agressifs, les détergents ménagers puissants ou les produits contenant des abrasifs, car cela affectera l'aspect de l'appareil et pourrait éliminer les dessins imprimés sur le panneau de commande et rendre la garantie caduque.

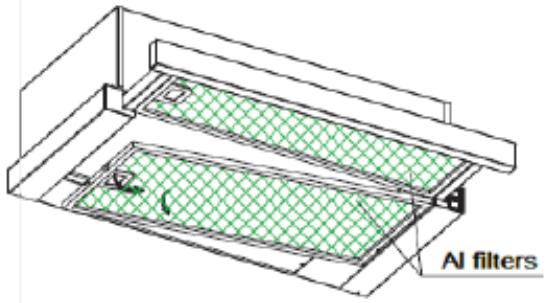

Filtres à TAMIS à graisse

Les filtres à tamis peuvent être nettoyés à la main. Plongez-les pendant près de 3 minutes dans de l'eau avec un détergent pour dissoudre la graisse, puis brossez-les délicatement avec une brosse douce. N'exercez pas une pression trop importante pour éviter de les endommager. (Laissez-les sécher naturellement sans les placer en plein soleil)

Les filtres doivent être lavés séparément des couverts et des ustensiles de cuisine. Il est conseillé de ne pas utiliser un agent de rinçage.

Installation des filtres à TAMIS à graisse

• Pour installer les filtres, suivez ces quatre étapes :
• Inclinez le filtre pour l'introduire dans les fentes à l'arrière de la hotte;
• Appuyez sur le bouton situé sur la poignée du filtre;
• Relâchez la poignée une fois que le filtre est mis en place;
• Répétez cette opération pour installer tous les filtres.

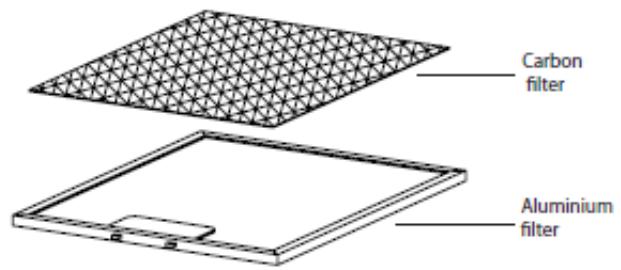

Filtre à charbon

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Les filtres à charbon actif doivent normalement être changés tous les trois ou six mois, selon le type d'utilisation de la cuisine. La procédure d'installation des filtres à charbon actif est la suivante.

1. Placez le filtre à charbon sur la face arrêtée du filtre en aluminium.
2. Insérez le fil d'acier dans le cadre du filtré en aluminium, un de chaque côté. Vous devez le plier pour l'insérer à l'autre extrémité du cadre.
3. Assurez-vous que le fil d'acier fixe le filtré à charbon sur le filtré en aluminium.

Remarque:

Assurez-vous que le contrôle est bien verrouillé. Sinon, il pourrait se détacher et devenir dangereux. - Quand le filtre à charbon actif est fixé, la puissance d'aspiration diminue.

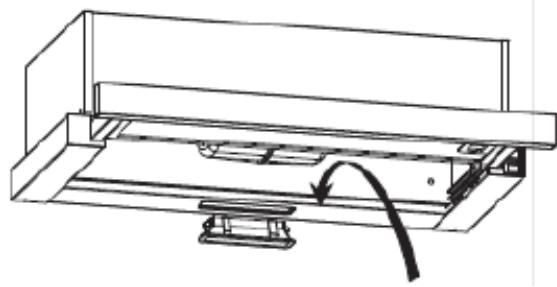

Reemplacement de l'ampoule

Important :

L'ampoule doit être remplacée par le fabricant, le service après-vente ou d'autres personnes qualifiées. Coupez toujours le courant avant d'effectuer toute opération sur l'appareil. Quand vous manipulez l'ampoule, assurez-vous qu'elle ait entièrement refroidi avant tout contact direct avec les mains. Quand vous manipulez les ampoules, faites-le avec un chiffon ou des gants pour éviter tout contact entre la transpiration et l'ampoule car cela peut réduire la durée de vie de l'ampoule.

(1) Éteignez l'appareil et débranchez-le. (2) Faites glisser la partie avant de la hotte aspirante.

(3) Il faut d'abord détacher le filtre en aluminium. Appuyez sur le verrou et tirez-le vers le bas. (4) Remplacez par le même type d'ampoule : LED 230 V~50 Hz, MAXI 2,5W

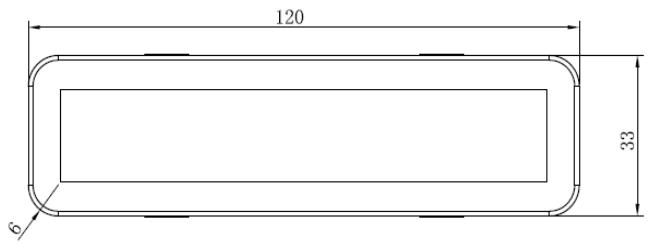

Le code ILCOS D pour cette lampe est le suivant : DBS-2/65-H-120/33 - Modules LED - ampoule rectangulaire – Puissance maxi : 1x2 W - Plage de tension : 110-240 V - Dimensions :

Protection de l'environnement

Le symbole de la poubelle barrée est apposé sur ce produit. Cela peut dire que ce produit ne doit pas être jeté avec les ordures ménagères mais doit être apporté à un centre de collecte sélective conformément à la Directive 2012/19/UE. Il sera ensuite recyclé ou démonté pour réduire au minimum l'impact sur l'environnement car les produits électriques et électroniques sont potentiellement dangereux pour l'environnement et la santé humaine car contenant des substances nocives. Pour de plus amples informations, veuillez contacter les autorités locales ou régionales.

Remarque :

Les indications suivantes montrent comment réduire l'impact total sur l'environnement (par ex. utilisation de l'énergie) du processus de cuisson.

(1) Installez la hotte aspirante à un endroit approprié disposant d'une ventilation efficace. (2) Nettoyez la hotte aspirante régulièrement de manière à ne pas obstruer le conduit d'air. (3) N'oubliez pas d'éteindre la lumière de la hotte aspirante après avoir cuisiné. (4) N'oubliez pas d'éteindre la hotte aspirante après avoir cuisiné.

Informations pour le démontage

Ne démontez pas l'appareil autrement que ce qui est indiqué dans le manuel d'utilisation. L'appareil ne doit pas être démonté par l'utilisateur. À la fin de sa durée de vie, l'appareil ne doit pas être jeté avec les ordures ménagères. Adressez-vous aux autorités locales ou au revendeur pour connaître la méthode de recyclage.
