BEDIENUNGSANLEITUNG CBT6130/3X CANDY

DEUTSCH (DE) SEITE 062

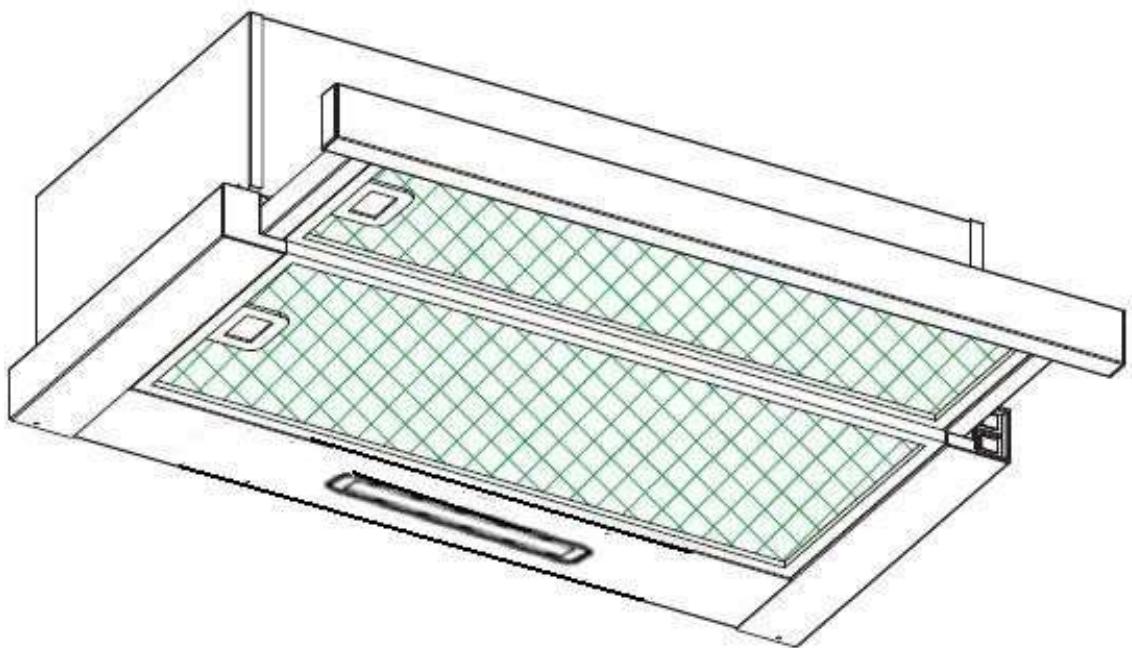

Dunstabzugshaube Gebrauchsanweisung

Inhalt

1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sicherverhitsanweisungen
2. Installation
3. Erste Nutzung ihrer Abzugshaube
4. Fehlerbehebung
5. Wartung und Reinigung
6. Umweltschutz

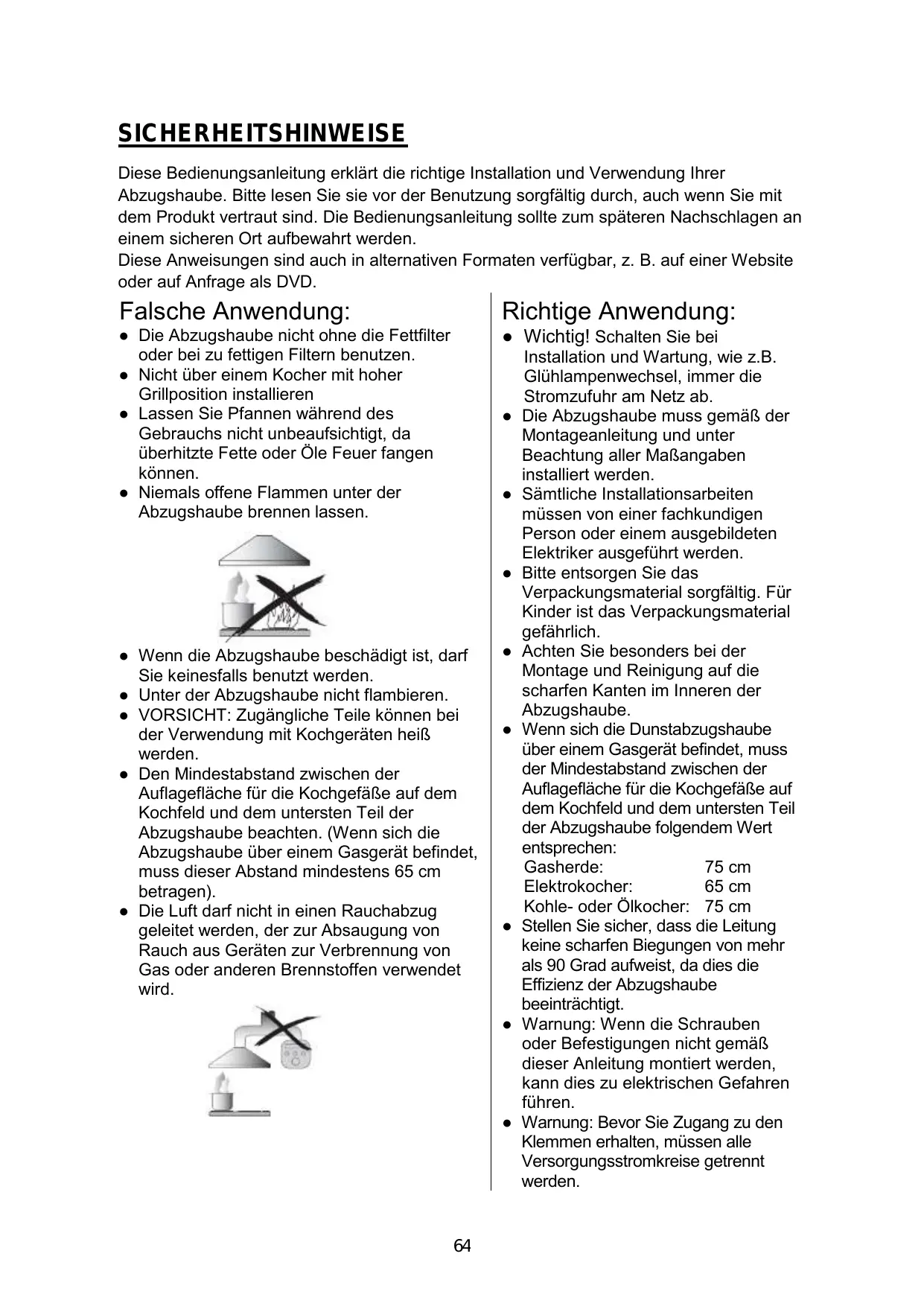

SICHERHEITSHINWEISE

These Bedienungsanleitung erklärt die richtige Installation und Verwendung ihrer Abzugshaube.itte lessen Sie sie vor der Benutzung sorgfältig durch, auch wenn Sie mit dem Produkt vertraut sind. Die Bedienungsanleitung solle zum späteren Nachschlagen an einem sicheren Ort aufbewahrt werden.

These Anweisungen sind auch in alternative Formaten verfügbar, z. B. auf einer Website oder auf Anfrage als DVD.

Falsche Anwendung:

• Die Abzugshaube nicht ohne die Fettfilter oder bei zu fettigen Filtern benutzen.
• Nicht über einem Kocher mit hoher Grillposition installieren
• Lassen Sie Pfannen während des Gebrauchs nicht unbeaufsichtigt, da überhitzte Fette oder Ole Feuer fangen können.
• Niemals offene Flammen unter der Abzugshaube brennen halten.

• Wenn die Abzugshaube beschädigt ist, damit sie keinesfalls benutzt werden.
• Unter der Abzugshaube nicht flambieren.
  VORSICHT: Zugängliche Teile konnen bei der Verwendung mit Kochgeräten bereits werden.
• Den Mindestabstand zwischen der Auflagefläche für die Kochgebung auf dem Kochfeld und dem untersten Teil der Abzugshaube beachten. (Wenn sich die Abzugshaube über einem Gasgerät befindet, muss dieser Abstand mindestens 65 cm betragen).
  Die Luftarf nicht in einen Rauchabzug geleitet werden, der zur Absaugung von Rauch aus Geräten zur Verbrennung von Gas oder anderen Brennstoffen verwendet wird.

Richtige Anwendung:

• Wichtig! Schalten Sie bei Installation und Wartung, wie z.B. Gluhlampenwechsel, immer die Stromzufuhr am Netz ab.
  Die Abzugshaube muss gemäß der Montageanleitung und unter Bechtung aller Maßangaben installiert werden.
• Sümmtliche Installationsarbeiten müssen von einer fachkundigen Person oder einem ausgebildeten Elektriker ausgeführrt werden.
  -itte entsorgen Sie das Verpackungsmaterial sorgfältig.Fur Kinder ist das Verpackungsmaterial gefährlich.
• Achten Sie besonderss bei der Montage und Reinigung auf die scharfen Kanten im Inneren der Abzugshaube.
• Wenn sich die Dunstabzugshaube über einem Gasgerät befindet, muss der Mindestabstand zwischen der Auflagefläche für die Kochgefaße auf dem Kochfeld und dem untersten Teil der Abzugshaube folgenden Wert entsprechen:

Gasherde: 75 cm

Elektrokocher: 65 cm

Kohle- oder Ollkocher: 75 cm

• Stellen Sie sicher, dass die Leitung keine scharfen Biegungen von mehr als 90 Grad aufweist, da dies die Effizienz der Abzugshaube beeinträchtigt.
• Warning: Wenn die Schrauben oder Befestigungen nicht gemäß dieser Anleitung montiert werden, kann dies zu elektrischen Gefahren führen.
• Warning: Bevor Sie Zugang zu den Klemmen erhalten, müssen alle Versorgungsstromkreise getrennt werden.

Richtige Anwendung:

• Beim Kochen auf einem Gaskocher immer Deckel auf Töppe und Pfaffen setzen.
• Im Absaugmodus wird die Raumluft von der Abzugshaube abgeführt. Achten Sie auf die Einhaltung der Luftungsmaßnahmen. Die Abzugshaube entfernt Gerüche aus dem Raum, aber keinen Dampf.
• These Abzugshaube ist nur für den tatsächlichen Gebrauch vorgesehen.

• Ein beschädigtes Netzkabel muss vom Hersteller, dem zugelassenen Kundendienst oder ähnlich qualifizierten Stellen ausgewechselt werden, um Gefahren vorzubeugen.
• Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen nur benutzt werden, wenn sie beaufsichtigt werden oder Anweisungen für den sicheren Gebrauch des Geräts erhalten und die damit verbundenen Gefahren verstehen haben. Kinder dürfen keinesfalls mit dem Gerätspiel. Kinder dürfen das Gerät nur unter Beaufsichtigung reinigen und instandhalten.

• Warning: Bevor Sie Zugang zu den Klemmen erhalten, müssen alle Versorgungsstromkreise getrennt werden.

Richtige Anwendung:

Vorsicht: Das Gerät und dessen zugängliche Teile konnen während des Betriebs heißt werden. Achten Sie daraufuf, dass Sie die Heizelemente nicht berühren. Kinder unter 8 Jahren sollenn sich fern halten, es sei dess, sie stehen unter ständiger Aufsicht.
- Es muss eine ausreichende Belüfung des Raumes gewährleistet sein, wenn die Abzugshaube gleichzeitig mit Geräten zur Verbrennung von Gas oder anderen Brennstoffen verwendet wird.
- Es besteht Brandgebung, wenn die Reinigung nicht vorschrifsmäßig durchgeführt wird.
Vorschriften über den Luftaustritt sind zu erfüllen.
- Reinigen Sie das Gerät regelmäßig, indem Sie die im Kapitel WARTUNG beschriebene Methode befolgen.
Aus Sicherheitsgründen verwenden Sieitte nur die gleiche GröBe der Befestigungs- oder Montageschrauben gemäß Angaben in dieser Bedienungsanleitung.
- Bezüglich der Details über die Art und Häufigkeit der Reinigunglesen Sieitte den Abschnitt Wartung und Reinigung in der Bedienungsanleitung.
- Kinder)durfen das Gerät nur unter Beaufsichtigung reinigen und instandhalten.
- Wenn die Abzugshaube und Geräte, die mit anderer Energie als Strom versorgt werden, gleichzeitig in Betrieb sind, daß der Unterdruck im Raum 4 Pa (4 x 10-5 bar) nicht überschreiben.
- WARNING: Brandgefahr: Keine Gegenstände auf der Kochfläche liegen给你们!
- Keinen Dampfreiniger verwenden.
- Versuchen Sie NIEMALS, einen Brand mit Wasser zu Löschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flammethann (z. B. mit einem Deckel oder einer Feuerlöschdecke).

INSTALLATION (ENTLÜFTUNG AUSSEN)

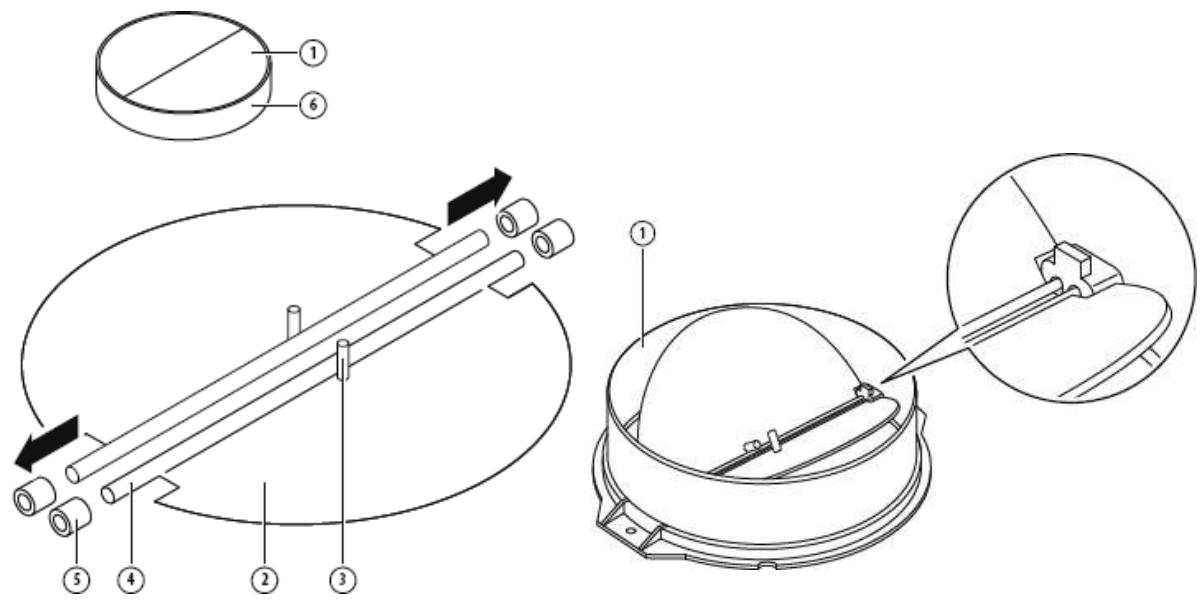

MONTAGE DER V-KLAPPE (optional)

Wenn die Abzugshaube keine montierte V-Klappe (1) hat, sollen den die Halbteile an ihrem Gehäuse befestigt werden. Die Abbildungen zeigen lediglich ein Beispiel für die Montage der V-Klappe. Der Auslass kann je nach Modell und Konfiguration unterscheidlich sein.

Montage der V-Klappe 1:

2 Halbteile (2) am Gehäuse (6) anbringen
der Stift (3) muss nach oben zeigen;
- die Achse (4) in die Bohrungen (5) am Gehäuse einschieben.
- Wiederholen Sie diese Operationen für das 2. Halbteil.

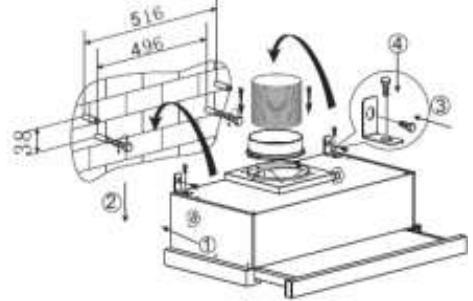

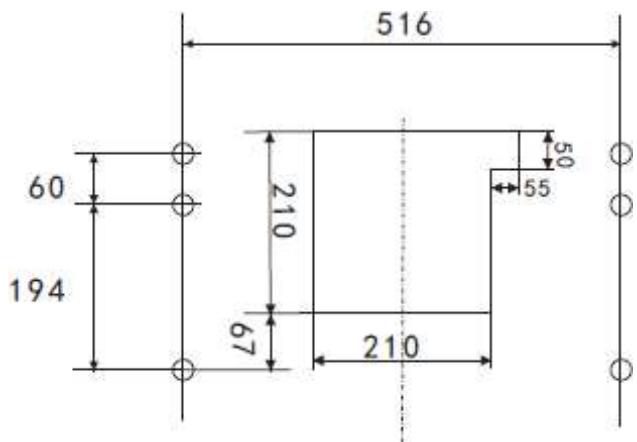

1. Legen Sie die Lage der Bohrungen für die Befestigung der Dunstabzugshaube fest.

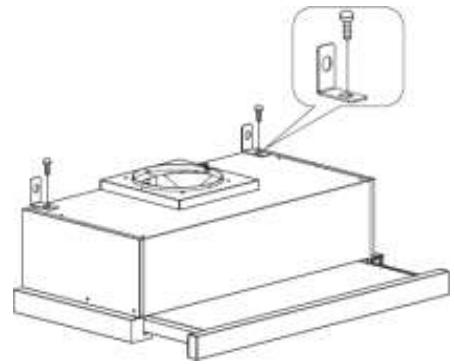

1. Die L-Halterung mit zwei Schrauben (4 x 10 mm) oben an der Haube anbringen.

1. Die Abzugshaube wird mit 4 Schrauben (4 x 30 mm) und Wandsteckern an der Wand montiert. Die Abzugshaube mit 2 Schrauben (4 x 30 mm) und Dübeln mit ihrer Rückseite an der Wand anbringen. Dann die Abzugshaube mit 2 Schrauben (4 x 30 mm) und Wandsteckern durch die keine L-Halterung hindurch an der Wand befestigen.

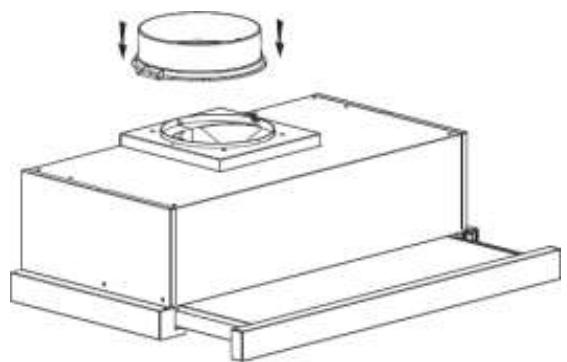

1. Befestigen Sie das Einwegeventil an der Abluftleitung der Dunstabzugshaube.

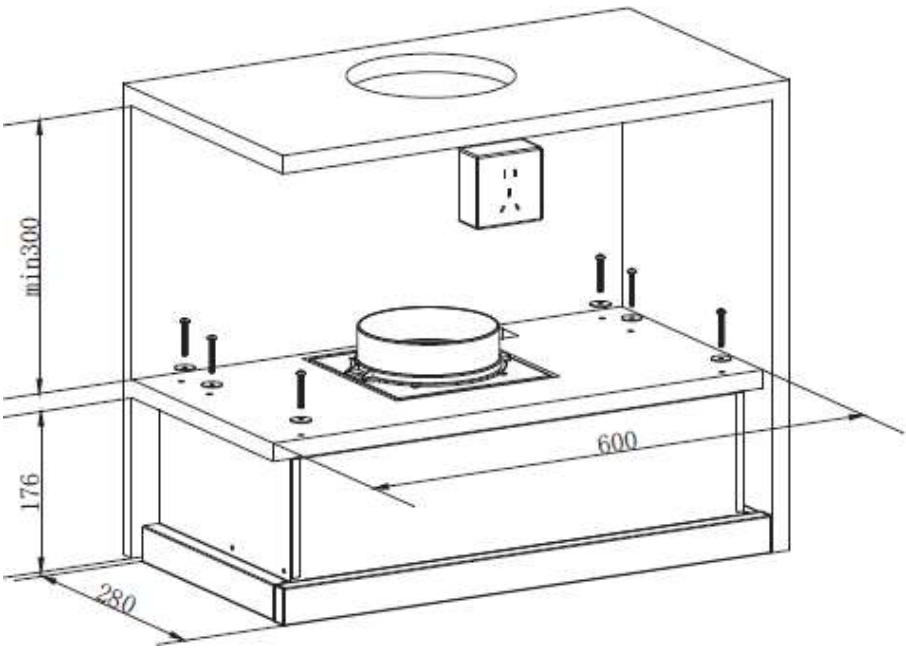

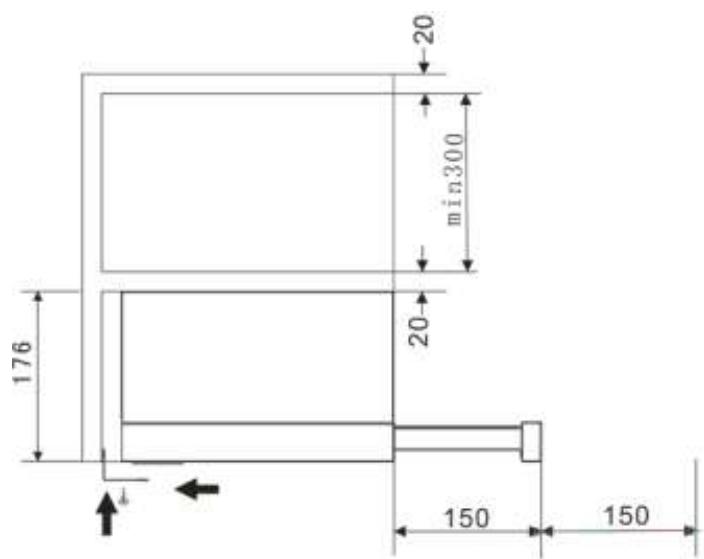

INSTALLATION (Schrankmontage)

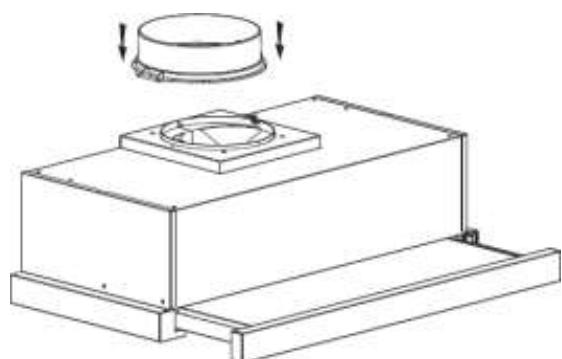

1. Befestigen Sie das Einwegeventil an der Abluftleitung der Dunstabzugshaube.

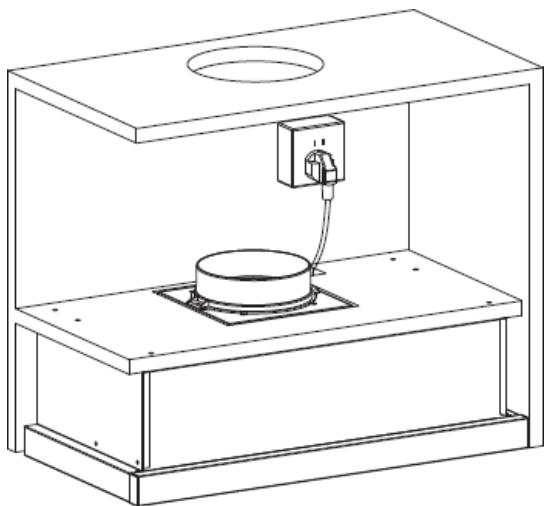

1. Montieren Sie die Abzugshaube mit 6 Schrauben (4 x 35 mm) und Unterlegscheiben am Schrank.

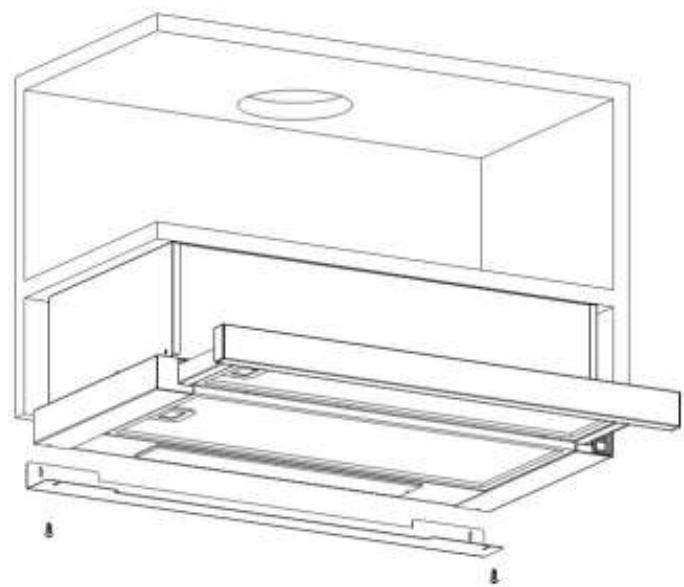

Wenn zwischen Wand und Dunstabzugshaube ein Spalt ist, können Sie die L-Halterung mit zwei Schrauben (3 x 12 mm) unter an der Abzugshaube installieren.

Die Installation der L-Halterung ist optional. Hinweis: Das Flexrohr ist nicht im Lieferumfang des Produktes enthalten.

WARNING

Aus Sicherheitsgründen verwenden Sieitte nur die gleiche Große der Befestigungsoder Montageschrauben gemäß Angaben in dieser Bedienungsanleitung.

Wenn Schrauben oder Befestigungen benutzt werden, die nicht den Angaben dieser Anleitung entsprechen, kann this zu elektrischen Gefahren führen.

Erste Nutzung ihrer Abzugshaube

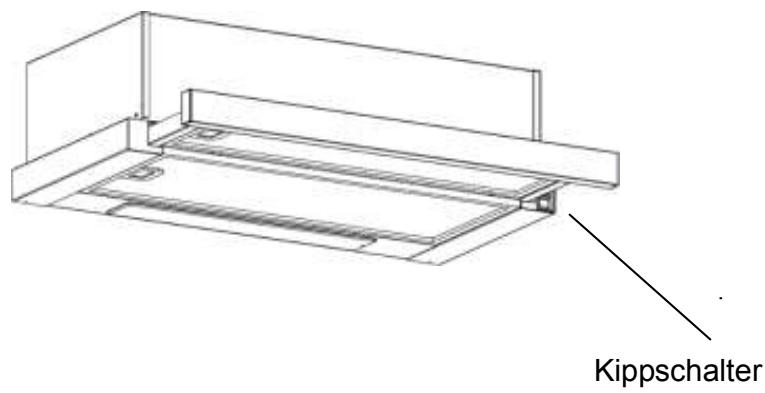

Kippschalter

1. Stecken Sie den Netzstecker in die Steckdose.

2. Wenn Sie Schalter ① auf X stellen; leuchtet die Lampe; wenn Sie Schalter ① auf „0“ stellen, erlischt die Lampe.

3. Wenn Sie Schalter ② auf „I" oder „II" stellen,läuft der Motor mit zwei Drehzahlen (niedrig bzw. hoch); stellen Sie den Schalter auf „0", wird der Motor ausgeschaltet.

4. Die Stromversorgung wird verbunden, wenn Sie die Frontplatte Herausziehen. Umgekehrt wird die Stromversorgung automatisch abgeschaltet.

FEHLERBEHEBUNG

Störung	Mögliche Ursache	Lösung
Die Leuchte gehen an, aber der Motor dreht nicht	Lüfterschalter ausgeschaltet	Wählen Sie eine Lüfterschalterposition aus.
	Lüfterschalter defekt	Setzen Sie sich mit dem Kundendienst in Verbindung.
	Motor defekt	Setzen Sie sich mit dem Kundendienst in Verbindung.
Licht faktioniert nicht, Motor faktioniert nicht	Haussicherungen durchgebrannt	Sicherungen rückstellen/austauschen.
	Netzkabel lose oder getrennt	Schließen Sie das Kabel wieder korrekt an die Steckdose an.Schalten Sie die Stromversorgung ein.
Ölleckage	Einwegventil und Auslass sind nicht dicht verschlossen	Demontieren Sie das Einwegventil und dachten Sie es mit Dichtmittel ab.
	Leckage durch den Anschluss an den Abzug oder die Abdeckung	Nehmen Sie den Abzug ab und dachten Sieihn ab.
Beleuchtung faktioniert nicht	Durchgebrannte oder defekte Glühbirnen	Ersetzen Sie die Glühbirnen wie in dieser Anleitung beschreiben.
Ungenügende Abzugsleistung	Der Abstand zwischen Dunstabzugshaube und Gasherd ist zu groß	Setzen Sie die Abzugshaube wieder in den richtigen Abstand.
Die Abzugshaube ist geneigt	Die Befestigungsschraube ist nicht genügd festgezogen	Ziehen Sie die Halterschraube fest und stellen Sie sie waagrecht.

HINWEIS:

Alle Elektroreparaturen an thisem Gerät müssen gemäß Gesetzgebung auf Kommunal-, Landes- und Bundesebene erfolgen. Wenden Sie sich im Zweifelsfall an den Kundendienst, bevor Sie eine der o. g. Maßnahmen durchführren. Trennen Sie

das Gerät stets vom Stromnetz, wenn Sie es öffnen.

WARTUNG UND REINIGUNG

Vorsicht:

• Vor Wartungs- oder Reinigungsrarbeiten muss die Abzugshaube vom Stromnetz getrennt werden. Achten Sie darauf, dass die Abzugshaube ausgeschaltet und der Stecker von der Steckdose gezogen ist.
• Die Außenflächen sind kratzer- und abrasionsanfällig. Beachten Sieitte die Hinweise für die Reinigung, um Schäden zu vermeiden.

ALLGEMEINES

Reinigungs- und Wartungsmaßnahmen stets bei kaltem Gerät durchführren, dies gilt entsprechenden für das Reinigen. Es dürfen keine alkalischen oder sauren Substanzen (Zitronensaat, Essig usw.) auf die Oberflächen gelangen.

EDELSTAHL

Edelstahl muss regelmäßig (z.B. wochentlich) gereinigt werden, um eine lange Lebensdauer zu gewährleisten. Mit einem sauberen, weichen Tuch trocknen. Es kann eine spezielle Reinigungsflüssigkeit für Edelstahl verwendet werden.

HINWEIS:

Stellen Sie safer, dass Sie in der gleichen Richtung der Narbung des Edelstahls wischen, um zu verhindern, dass hättliche, kreuzende Kratzspuren entstehen.

OBERFLÄCHE DES BEDIENFELDS

Das integrierte Bedienfeld kann mit warmer Seitenlauge gereinigt werden. Vergewissern Sie sich vor der Reinigung, dass das Tuch sauber und gut ausgerungen ist. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen.

Wichtig

Verwenden Sie neutrale Reinigungsmittel und vermeiden Sie die Verwendung von scharfen Reinigungsschemikalien, starken Haushaltsreinigern oder scheuernden Produkten, da dies das Erscheinungsbild des Geräts beeinträchtigt und möglicherweise die am Bedienfeld abgedruckten Symbole entfernt. Unter diesen Umständen befindt die Herstellergarantie.

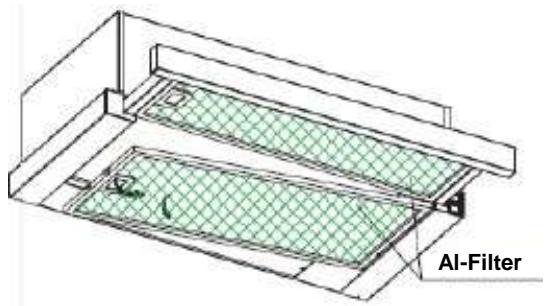

FETTFILTER

Die Filter konnen von Hand gereinigt werden. Legen Sie sie ca. 3 Minuten in warmes Wasser mit einem fettloslichen Reinigungsmittel und bürsten Sie sie dann vorsichtig mit einer weichen Bürste ab. Üben Sie nicht zu viel Druck aus, um Beschädigungen zu vermeiden. (Lassen Sie die Filter natürlich trocknen, vermeiden Sie direkte Sonneneinstrahlung).

Die Filter sollenn getrennt von Geschirr und Kuchenutensilien gereinigt werden. Es ist ratsam, kein Klarspulmittel zu verwenden.

INSTALLATION DER FETTFILTER

Die Installation erfolgt in den folgenden vier Schritten:
- Stecken Sie den Filter in die Schlitze auf der Rückseite der Haube.
- Drucken Sie die Taste am Griff des Filters.
- Lassen Sie den Griff los, sobald der Filter in eine Ruheposition springt.
- Wiederholen Sie den Vorgang, bis alle Filter installiert sind.

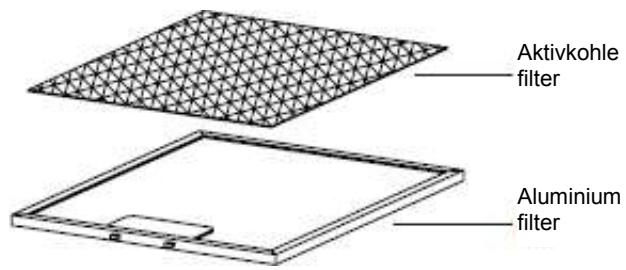

AKTIVKOHLEFILTER

Aktivkohlefilter konnen zur Geruchsbinding eingesetzt werden. In der Regel sollte der Aktivkohlefilter je nach Kochgewohnheit nach drei oder sechs Monaten ausgetauscht werden. Die Installation des Aktivkohlefilters erfolgt wie folgt.

1. Setzen Sie den Aktivkohlefilter in die Rückseite des Aluminiumfilters ein.
2. Führer Sie den Stahldraht (einer pro Seite) in den Rahmen des Aluminiumfilters ein. Sie müssenihn biegen, umihn in das andere Rahmenende einsetzen zu konnen.
3. Vergewissern Sie sich, dass der Stahldraht den Aktivkohlefilter auf dem Aluminiumfilter fixiert.

HINWEIS:

• Vergewissern Sie sich, dass der Filter safer verriegelt ist. Andernfalls konnte er sich offen und zu einer Gefahr werden.
• Bei angeschlossen Aktivkohlefilter wird die Saugleistung reduziert.

GLÜHLAMPENWECHSEL

Wichtig!

Die Glühlampe muss vom Hersteller, seinem Servicepartner oder ähnlich qualifizierten Stellen ausgetauscht werden. Schalten Sie immer die Stromzufahr ab, bevor Sie Arbeiten am Gerät durchführren. Achten Sie beim Umgang mit der Glühbirne darauf, dass sie vollständig abgekühlt ist, bevor Sie sie direkt mit den Händen berühren. Halten Sie die Kugeln beim Umgang mit einem Tuch oder Handschuhen fest, um sicherzustellen, dass die Haut nicht mit der Kugel in Berührung kommt, da this die Lebensdauer der Kugel verringn kann.

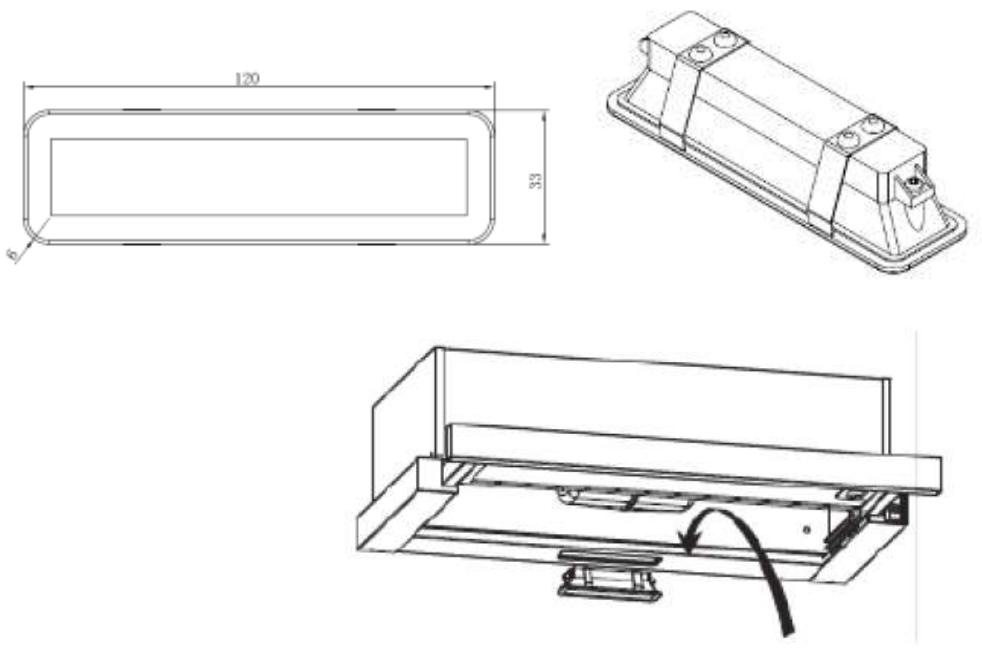

Auswechseln des Leuchtmittels

Lösen Sie mit dem Schraubendreher die selbstschneidende Schraube ST4*8MM (2 Stück) vom Beleuchtungspaneel undnehmen Sie den Lampensockel Heraus. Öffnen Sie den Klemmenkasten, der mit dem Kabel verbunden ist, trennen Sie den Kabelstecker und ersetzen Sie die Lampe.

ILCOS D-Code für diese Lampe: DBS-2/65-H-120/33
- LED-Module - Rechteckleuchte
- Maximale Wattleistung: 2 W
- Spannungsbereich: AC 110-240V
- Abmessungen:

UMWELTSCHUTZ:

Dieses Produkt ist mit dem Symbol für die Getrenntentsorgung von Elektro- und Elektronik-Altgeräte gekennzeichnet. Das bedeutet, dass theseus Produkt nicht über den Hausmüll entsorgt werden darf, sondern durch eine spezifische Entsorgungsstelle gemäß Richtlinie 2012/19/EU verschrottet werden muss. Elektro- und Elektronik-Altgeräte sind aufgrund bestimmter darin enthaltener Stoffe potenziell für die Umwelt und die menschlichen Gesundheit gefährlich. Weitere Informationen erhalten Sie bei den jeweiligen lokal oder regional zuständigen Behörden.

HINWEIS:

Im Folgenden wird gezeigt, wie die Gesamtumweltbelastung (z.B. Energieverbrauch) durch den Kochprozess reduziert werden kann.

(1) Installieren Sie die Abzugshaube an einem geeigneten Ort mit gutter Belüftung.
(2) Reinigen Sie die Abzugshaube regelmäßig, um ihre Atemwege zu halten.
(3) Denken Sie darüber, die Beleuchtung der Abzugshaube nach dem Kochen auszuschalten.
(4) Denken Sie daran, die Abzugshaube nach dem Kochen auszuschalten.

INFORMATIONEN ZUR DEMONTAGE

Demontieren Sie das Gerät nur gemäß Angaben in der Bedienungsanleitung. Das Gerät sollte nur von Fachleuten demontiert werden. Am Ende der Lebensdauer sollte das Gerät nicht über den Hausmüll entsorgt werden. Erkundigen Sie sich bei ihrer örtlichen Behörde oder ihrem Handler über die geltenden Vorschriften für die Entsorgung.
