MODE D'EMPLOI TURN FTU 3805 XS FRANKE

Mode d’emploi et installation

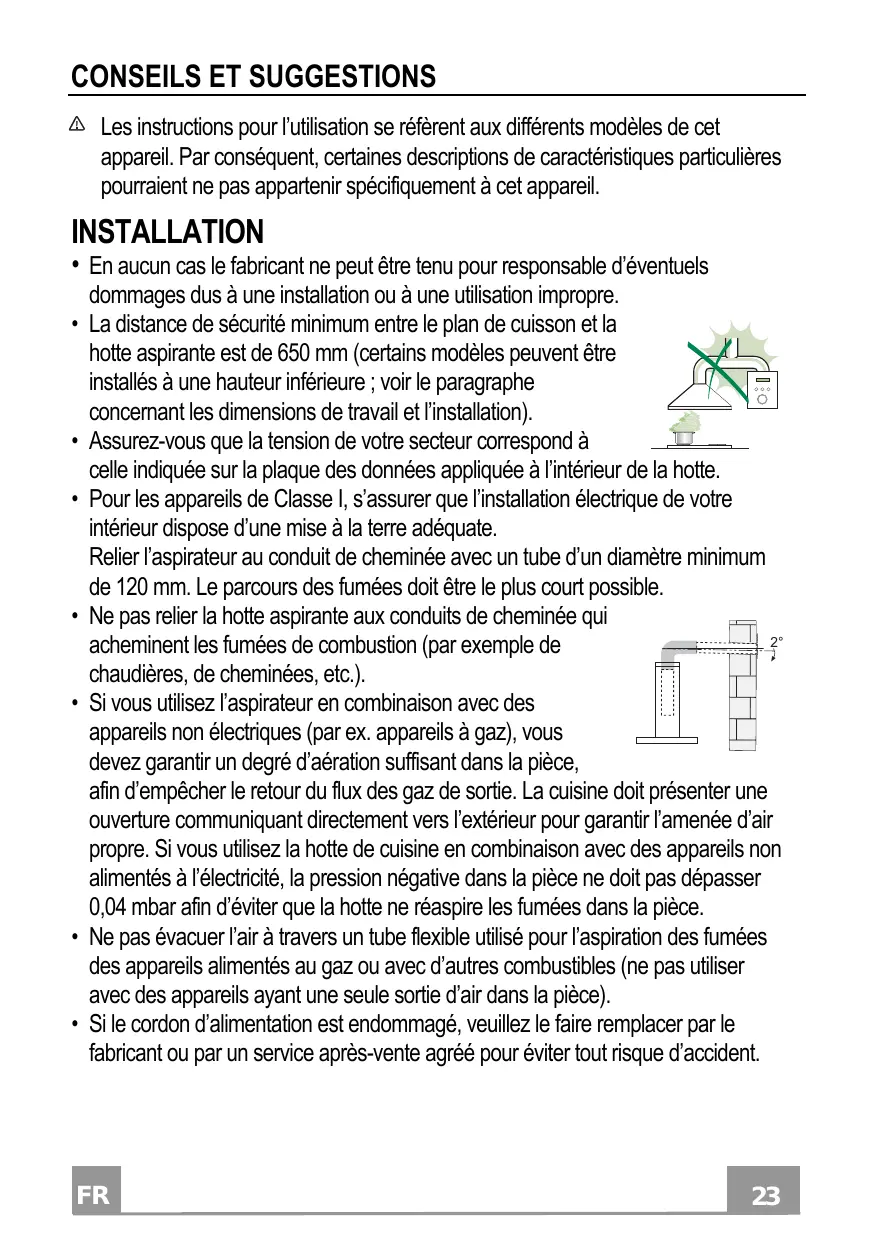

Les instructions pour l’utilisation se réfèrent aux différents modèles de cet appareil. Par conséquent, certaines descriptions de caractéristiques particulières pourraient ne pas appartenir spécifiquement à cet appareil. INSTALLATION

• En aucun cas le fabricant ne peut être tenu pour responsable d’éventuels dommages dus à une installation ou à une utilisation impropre.

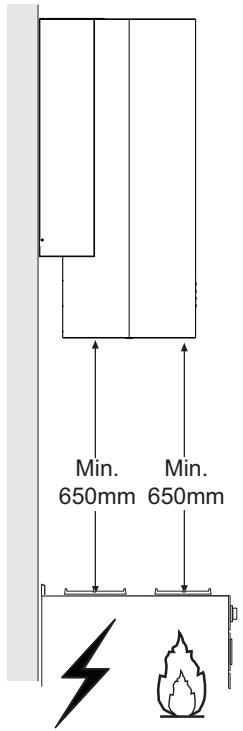

• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l’installation).
• Assurez-vous que la tension de votre secteur correspond à celle indiquée sur la plaque des données appliquée à l’intérieur de la hotte.
• Pour les appareils de Classe I, s’assurer que l’installation électrique de votre intérieur dispose d’une mise à la terre adéquate. Relier l’aspirateur au conduit de cheminée avec un tube d’un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Ne pas relier la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par exemple de chaudières, de cheminées, etc.).
• Si vous utilisez l’aspirateur en combinaison avec des appareils non électriques (par ex. appareils à gaz), vous devez garantir un degré d’aération suffisant dans la pièce, afin d’empêcher le retour du flux des gaz de sortie. La cuisine doit présenter une ouverture communiquant directement vers l’extérieur pour garantir l’amenée d’air propre. Si vous utilisez la hotte de cuisine en combinaison avec des appareils non alimentés à l’électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar afin d’éviter que la hotte ne réaspire les fumées dans la pièce.
• Ne pas évacuer l’air à travers un tube flexible utilisé pour l’aspiration des fumées des appareils alimentés au gaz ou avec d’autres combustibles (ne pas utiliser avec des appareils ayant une seule sortie d’air dans la pièce).
• Si le cordon d’alimentation est endommagé, veuillez le faire remplacer par le fabricant ou par un service après-vente agréé pour éviter tout risque d’accident.

• Si les instructions d’installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Toutes les normes concernant l’évacuation de l’air doivent être respectées.
• Utiliser exclusivement des vis et des petites pièces du type adapté pour la hotte. Attention : toute installation des vis et des dispositifs de fixation non conforme aux présentes instructions peut entraîner des risques de décharges électriques.
• Brancher la hotte à l’alimentation de secteur avec un interrupteur bipolaire ayant une ouverture des contacts d’au moins 3 mm. UTILISATION
• Cette hotte aspirante a été conçue exclusivement pour un usage domestique, dans le but d’éliminer les odeurs de cuisine.
• Ne jamais utiliser la hotte pour des objectifs différents de ceux pour lesquels elle a été conçue.
• Ne jamais laisser un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Régler l’intensité du feu de manière à l’orienter exclusivement vers le fond de la casserole, en vous assurant qu’il ne déborde pas sur les côtés.
• Contrôler constamment les friteuses durant leur utilisation : l’huile surchauffée risque de s’incendier.
• Ne pas flamber des mets sous la hotte : sous risque de provoquer un incendie.
• Cet appareil n’est pas destiné à être utilisé par des enfants d’un âge inférieur à 8 ans, ni par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou qui ont une expérience et des connaissances insuffisantes, à moins que ces enfants ou ces personnes ne soient attentivement surveillés et instruits sur la manière d’utiliser cet appareil en sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l’entretien de la part de l’utilisateur ne doivent pas être effectués par des enfants, à moins que ce ne soit sous la surveillance d’une personne responsable.

• ATTENTION : les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson. ENTRETIEN

• Avant d’effectuer toute opération de nettoyage et d’entretien, éteindre ou débrancher l’appareil du secteur.
• Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d’incendie).
• Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d’utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle.
• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d’utilisation particulièrement intense.
• Effectuer le nettoyage selon les instructions, sous risque d'incendie.
• Nettoyer la hotte avec un chiffon humide et un détergent liquide neutre. Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d’élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

Composants du produit Corps hotte équipé de : Commandes, Éclairage, Filtres Groupe aspirateur Tube PVC Grille orientée Bouchon-réduction sortie air Buse de réduction ø 150-120 mm Composants de l’installation Chevilles ø 10 Vis 4,2 x 44,4 Vis M3 x 8 Torx Vis 2,9 x 9,5 Documentation Manuel d’instructions 12e

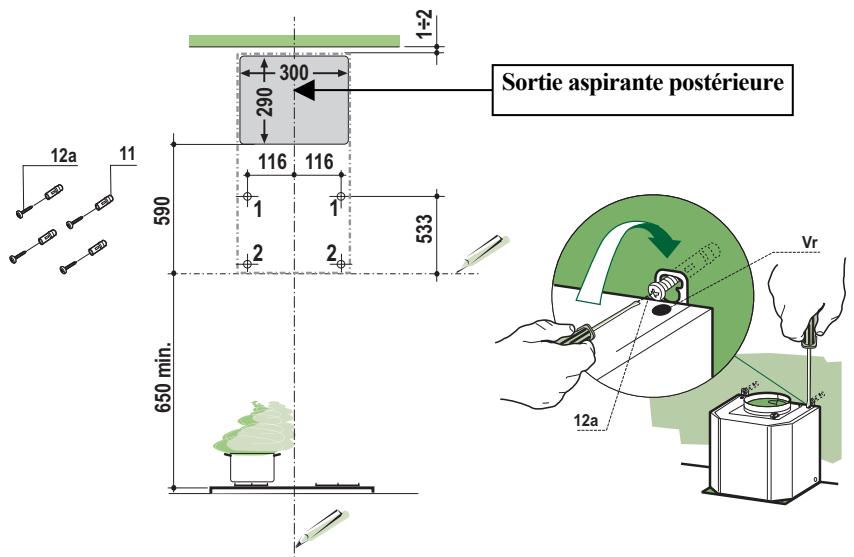

INSTALLATION Perçage paroi et fixation du groupe moteur 1÷2 Compte tenu de la complexité de l’installation, il est recommandé de l’effectuer au moins à deux personnes

Sortie aspirante postérieure

12a En cas d’installation de la hotte en version filtrante, n’oubliez pas qu’au-dessus de la hotte, la distance de la limite supérieure (plafond ou étagère) doit être d’au moins 8-10 cm. Tracer sur la paroi :

• une ligne verticale jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à : 650 mm min. au-dessus du plan de cuisson.
• Marquer comme indiqué, un point de référence (1) à 116 mm de la ligne verticale de référence et 533 mm au-dessus de la ligne horizontale de référence.
• Répéter cette opération sur le côté opposé, en vérifiant le nivellement.
• Percer ø 8 mm les points marqués.
• Insérer les chevilles 11 dans les trous.
• Serrer les 2 vis 12a (4,2 x 44,4) fournies dans les trous prévus, en laissant un espace de 5-6 mm entre la paroi et la tête de la vis.
• Serrer les 2 vis Vr situées sur les points d’accrochage du groupe moteur 3.
• Accrocher le groupe moteur aux 3 vis 12a.
• Intervenir sur les vis Vr pour niveler le corps de hotte.
• Marquer, comme indiqué, les points de référence (2) des brides accrochées sous le groupe moteur

• Percer ø 8 mm les points marqués.
• Insérer les chevilles 11 dans les trous.
• Serrer 2 vis 12a (4,2 x 44,4) fournies dans les trous.
• Serrer définitivement les 4 vis 12a qui fixent le groupe aspirateur.

Connexion sortie air version aspirante Pour l’installation en version aspirante, relier la hotte au tube de sortie au moyen d’un tube rigide ou flexible de ø 150 ou 120 mm, dont le choix est laissé à l’installateur. Le tube peut sortir aussi bien par la partie supérieure que par celle postérieure de la hotte. ø 150 ø 120

• N’oubliez pas que pour réaliser le trou d’évacuation, il faut suivre le schéma illustré au paragraphe perçage paroi.
• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube adaptés. Le matériel nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur à charbon actif.
• Pour la liaison avec un tube ø 150 mm, relier la hotte au tube de sortie au moyen d’un tube rigide ou flexible.
• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9 sur la sortie du corps de hotte.
• Relier la hotte au tube de sortie au moyen d’un tube rigide ou flexible.
• Fixer le tube avec des colliers serre-tube adaptés. Le matériel nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur à charbon actif.

SORTIE AIR VERSION FILTRANTE

• Introduire le tube en pvc 7 fourni sur la sortie du corps de hotte.
• Pousser le tube jusqu’au fond.

Montage corps de hotte version aspirante Version aspirante sortie postérieure

• Si vous avez choisi la sortie de l’air sur la partie postérieure de la hotte, il faudra visser le bouchon-réduction sortie air 8c, avec 2 vis 12e fournies, sur la partie supérieure de la hotte. Version aspirante sortie supérieure
• Si vous avez choisi la sortie de l’air sur la partie supérieure de la hotte, il faudra détacher les 2 brides visibles dans la partie supérieure du corps de hotte. Retirer également la pièce prétranchée (Fig.2) pour permettre le passage du tube.
• Visser les brides à la pièce prétranchée, précédemment retirée, avec 2 vis 12e fournies.

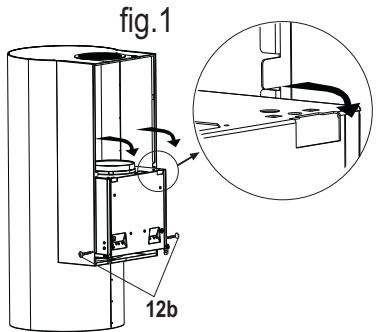

• Appuyer en enfilant le corps de hotte 1 au groupe aspirateur 3 et le fixer latéralement à l’aide des 2 vis 12b. (Fig.1) 12b 12e

• Visser la pièce prétranchée avec les brides (Fig.2) sur la partie supérieure du corps de hotte, avec 2 vis 12e fournies, de manière à bloquer le tube de sortie de l’air.

• Si vous utilisez un tube de 120, casser la partie intérieure du bouchon-réduction sortie air 8c. Insérer la bague ainsi obtenue dans le tube de sortie de l’air et la visser au corps de hotte avec 2 vis 12e fournies.

Montage corps de hotte version filtrante

• Détacher les 2 buses visibles à l’intérieur du trou sur la partie supérieure du corps de hotte.
• Appuyer en enfilant le corps de hotte 1 au groupe aspirateur 3 et le fixer latéralement à l’aide des 2 vis 12b.
• Placer la grille orientée 8 sur le tube et vérifier que son installation est correcte.
• Serrer la grille orientée 8 avec les vis 12e fournies.
• S’assurer de la présence des filtres anti-odeur à charbon actif.

12b Connexion électrique

• Relier la hotte à l’alimentation du secteur en intercalant un interrupteur bipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm.
• Retirer le filtre et s’assurer que le connecteur du câble d’alimentation est correctement inséré dans la prise de l’aspirateur.

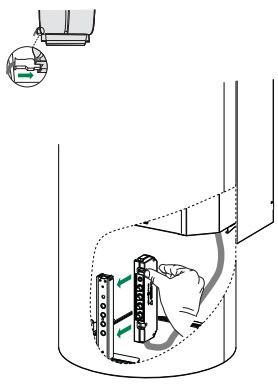

• Prendre le boîtier des commandes à l’intérieur du groupe d’aspiration 3 et l’emboîter dans son support en plastique placé dans le corps de hotte à la hauteur des commandes
• Passer et fermer les câbles dans le Serre-câble adhésif déjà installé.
• Relier le connecteur des spots Lux.
• Pour la version filtrante, monter le filtre anti-odeur à charbon actif si présent.
• Remonter les filtres à graisse. Lux

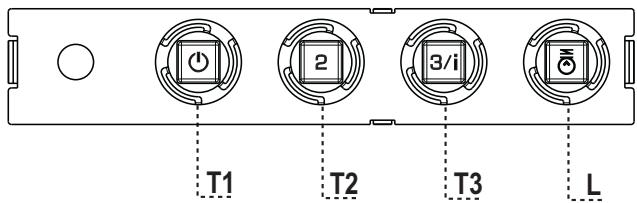

Tableau des commandes TOUCHE VOYANT FONCTIONS T1 Vitesse Allumé Démarre le moteur en première vitesse. T2 Vitesse Allumé Démarre le moteur en deuxième vitesse. T3 Vitesse Fixe Appuyée brièvement, démarre le moteur en troisième vitesse. Clignotant Appuyée pendant 2 secondes. Coupe le moteur. Démarre la quatrième vitesse avec une temporisation de 6 minutes, après lesquelles le moteur retourne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d’émission de fumées de cuisson.

Lumière Branche et débranche l’éclairage. Attention : La touche T1 coupe le moteur en passant toujours par la première vitesse.

ENTRETIEN Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense.
• Retirer les filtres l’un aprés l’autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe Filtre anti-odeur (Version filtrante)

REMPLACEMENT FILTRE AU CHARBON ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d’emploi ou plus fréquemment en cas d’emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques. Éclairage
• Pour le remplacement, contacter le Service après-vente (« Pour l’achat, s’adresser au service après-vente »).
