TURN FTU 3805 XS - Küchenspüle FRANKE - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Franke
Modell	TURN FTU 3805 XS
Abmessungen (B x T x H)	900 x 500 x 600 mm (Schätzung)
Gewicht	Ca. 15 kg
Stromversorgung	220-240 V, 50 Hz
Motorleistung	200 W
Beleuchtung	2 integrierte LED-Lampen
Geschwindigkeitsstufen	4 Stufen (davon Nachlauf)
Max. Luftstrom	800 m³/h
Max. Geräuschpegel	65 dB(A)
Fettfilter	Metall, spülmaschinenfest (alle 2 Monate)
Aktivkohlefilter	Austausch alle 4 Monate (nicht waschbar)
Mindestabstand zum Kochfeld	650 mm (für Elektroherd), bei Gas prüfen
Luftauslassdurchmesser	150 mm (reduzierbar auf 120 mm)
Installation	Abluft- oder Umluftbetrieb
Energieeffizienzklasse	Nicht angegeben
Garantie	2 Jahre (zu bestätigen)

Häufig gestellte Fragen - TURN FTU 3805 XS FRANKE

Was ist der Mindestabstand zwischen Haube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm für Elektrokochfelder. Bei Gasherden beachten Sie die spezifischen Anweisungen des Kochfeldherstellers.

Wie reinige ich die Fettfilter?

Die Metallfettfilter sind spülmaschinengeeignet. Sie sollten alle 2 Monate oder bei starker Nutzung häufiger gereinigt werden. Entfernen Sie sie, indem Sie sie nach hinten schieben und nach unten ziehen, trocknen lassen und wieder einsetzen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss alle 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Entfernen Sie zuerst die Fettfilter, dann den Aktivkohlefilter durch Betätigung der Haken.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Haube kann im Umluftbetrieb installiert werden. Sie müssen dann einen Aktivkohlefilter montieren und das mitgelieferte PVC-Rohr für den Luftauslass verwenden. Stellen Sie sicher, dass mindestens 8-10 cm Platz über der Haube sind.

Wie wechsle ich die Glühlampe?

Der Austausch der Beleuchtung sollte vom Kundendienst durchgeführt werden. Kontaktieren Sie den Hersteller oder einen autorisierten Techniker.

Was tun bei Stromausfall?

Die Haube ist mit einer elektronischen Steuerung ausgestattet. Bei einem Ausfall überprüfen Sie den Sicherungsautomaten und die Steckdose. Wenn das Problem bestehen bleibt, kontaktieren Sie den Kundendienst.

Kann die Haube über einem Gasherd installiert werden?

Ja, aber achten Sie auf den Mindestabstand von 650 mm oder den vom Kochfeldhersteller angegebenen Abstand, falls dieser größer ist. Stellen Sie sicher, dass der Raum ausreichend belüftet ist, um Verbrennungsgase abzuleiten.

Wie stelle ich die Nachlaufgeschwindigkeit ein?

Drücken Sie die Taste T3 für 2 Sekunden, um die vierte Stufe mit 6-minütigem Nachlauf zu aktivieren. Die Anzeige blinkt. Nach dieser Zeit schaltet der Motor auf die vorherige Stufe zurück.

Das Stromkabel ist beschädigt, was tun?

Verwenden Sie die Haube nicht. Lassen Sie das Kabel vom Hersteller oder autorisierten Kundendienst austauschen, um Unfallrisiken zu vermeiden.

Wie baue ich die Haube zur Reinigung ab?

Vor allen Arbeiten die Haube vom Netz trennen. Entfernen Sie zuerst die Fettfilter. Zum Demontieren des Gehäuses folgen Sie der Installationsanleitung in umgekehrter Reihenfolge. Im Zweifel einen Fachmann hinzuziehen.

BEDIENUNGSANLEITUNG TURN FTU 3805 XS FRANKE

EMPFEHLUNGEN UND HINWEISE 33 CHARACTERISTIKEN 36 MONTAGE 37 BEDIENUNG 41 WARTUNG 42

INHALT

DE

EMPFOHLENE HINWEISE UND TIPPS 43 EIGENSCHAFTEN 46 MONTAGE 47 BEDIENUNG 51 WARTUNG 52

INHALT

CZ

HINWEISE UND EMPFEHLUNGEN 53 HAUPTMERKMALE 56 INSTALLATION 57 VERWENDUNG 61 WARTUNG 62

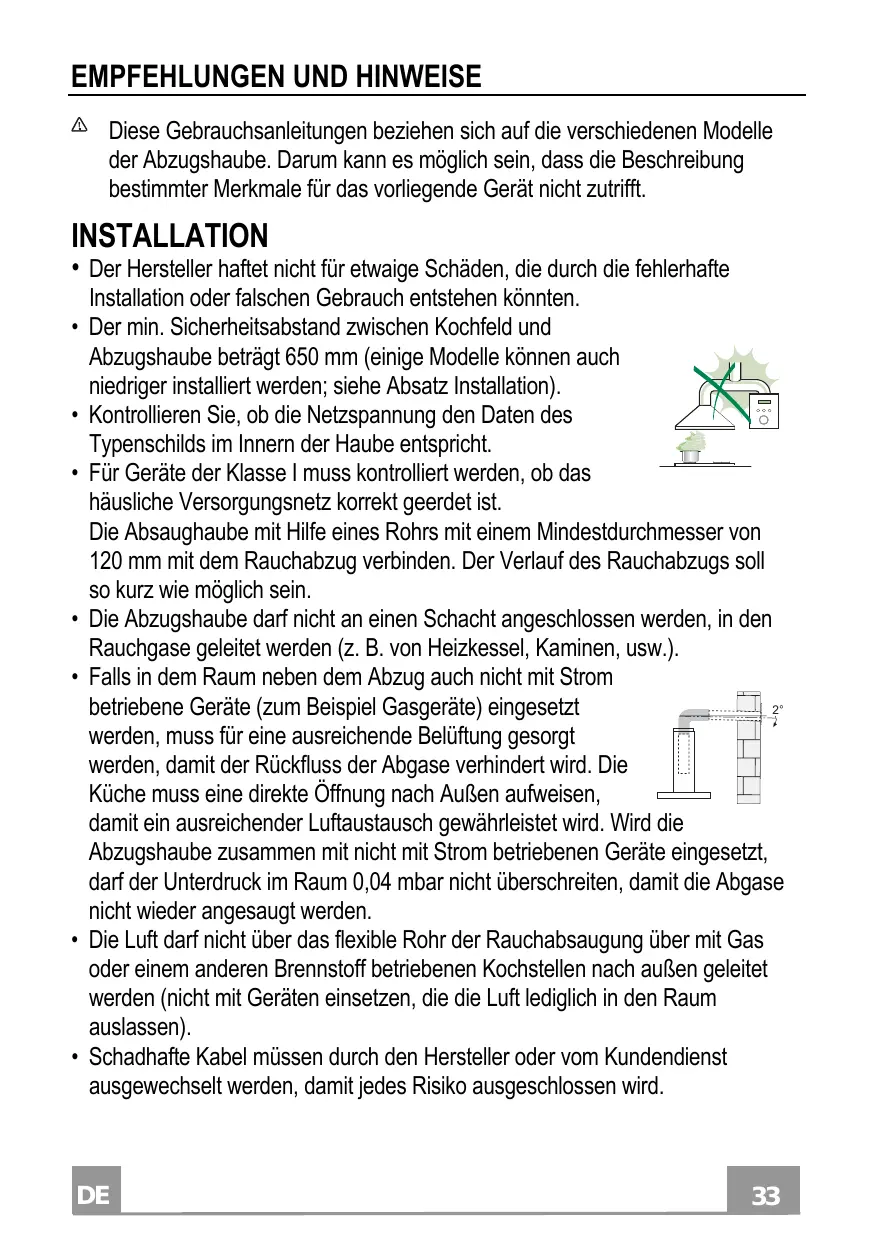

Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

INSTALLATION

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht.
• Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist.

Die Abzugshaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein.

• Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.).
• Falls sich in dem Raum ein Abzug befindet, auch nicht mit Strom

betriebene Geräte (zum Beispiel Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach außen aufweisen,

damit ein ausreichender Luftaustausch gewährleistet wird. Wird die

Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden.

• Die Abluft darf nicht über das flexible Rohr der Rauchabsaugung über mit Gas oder einem anderen Brennstoff betriebenen Kochstellen nach außen geleitet werden (nicht mit Gerätenetzen, die die Luft lediglich in den Raum auslassen).
• Schadhafte Kabel müssen durch den Hersteller oder den Kundendienst ausgewechselt werden, um jedes Risiko auszuschließen.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten.
• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
• Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen. Die Haube darf nur für den ihr zugedachten Zweck benutzt werden.

• Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen. Die Haube darf nur für den ihr zugedachten Zweck benutzt werden.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

• Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht. Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden.
• Auf keinen Fall unter der Haube flambieren: Brandgefahr.
• Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt.

beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen. Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern durchgeführt werden.

• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

WARTUNG

• Vor Reinigungs- oder Wartungsarbeiten am Gerät muss dieses ausgeschaltet und spannungslos gemacht werden.
• Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr).
• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung häufiger zu reinigen und können in der Spülmaschine gereinigt werden.
• Der Aktivkohlefilter ist weder waschbar noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs.
• Wenn die Reinigung nicht nach den Anweisungen durchgeführt wird, besteht Brandgefahr.
• Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Geräts trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produkts können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

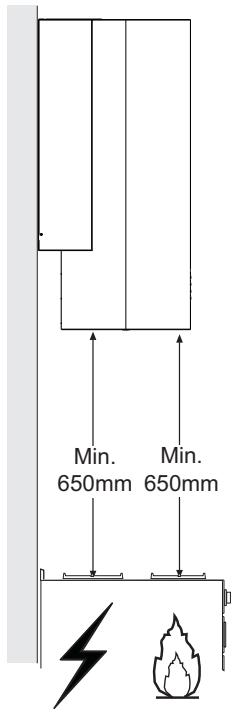

Platzbedarf

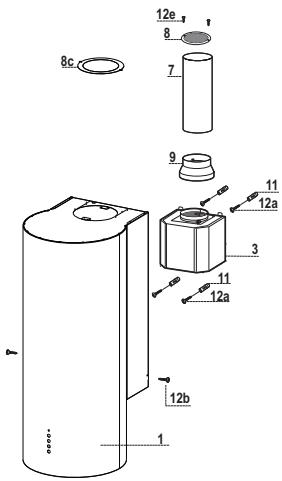

Komponenten

Bez.	Menge	Produktkomponenten
1	1	Haubenkörper, komplett mit: Bedienelementen, Beleuchtung, Filter
3	1	Absaugeinheit
7	1	PVC Rohr
8	1	Umlenkgitter
8c	1	Reduzierkappe Luftaustritt
9	1	Reduzierflanschø 150-120 mm
Bez.	Menge	Installationskomponenten
11	4	Dübelø 10 mm
12a	4	Schrauben 4,2 x 44,4
12b	2	Torx-Schrauben M3 x 8
12e	6	Schrauben 2,9 x 9,5
	Menge	Dokumentation
	1	Betriebsanleitung

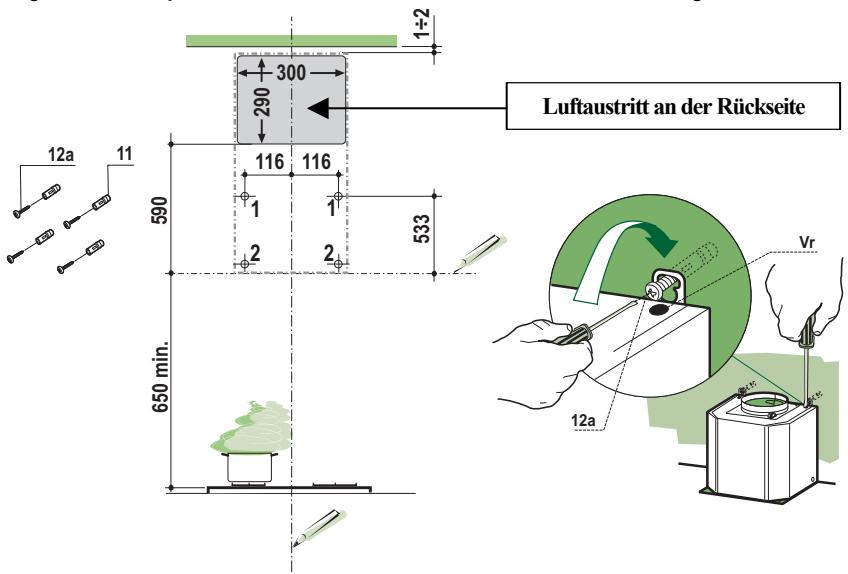

Bohren der Wand und Befestigung der Motoreinheit

Aufgrund der Komplexität der Installation sollte diese immer zu zweit durchgeführt werden.

Achtung: Bitte beachten Sie bei der Montage das Gewicht der kompletten Haube. Die Tragfähigkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs- oder Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt werden, ist von einer Montage abzusehen.

Bei Montage der Haube als Umluftversion darauf achten, dass oberhalb der Haube ein Abstand von mindestens 8-10 cm zur oberen Begrenzung (Decke oder Brett) einzuhalten ist.

An der Wand Folgendes anzeichnen:

• eine senkrechte Linie bis zur Decke oder zur oberen Kante in der Mitte des Installationsbereichs der Haube,
• eine waagerechte Linie an: min. 650 mm oberhalb der Kochfläche.
• Wie angegeben 116 mm von der senkrechten Bezugslinie (1) und 533 mm oberhalb der waagerechten Bezugslinie einen Punkt markieren.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Nivellierung überprüfen. Die markierten Punkte mit einem Bohrer 8 mm bohren. Die Dübel 11 in die Bohrlöcher einsetzen.
• Die beiden mitgelieferten Schrauben 12a (4,2 x 44,4) in die Löcher einschrauben. Dabei zwischen der Wand und dem Schraubenkopf 5-6 mm Platz lassen. Die 2 Schrauben Vr an den Aufhängungspunkten der Motoreinheit 3 festziehen. Die Motoreinheit 3 an den Schrauben 12a einhaken.
• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.
• Die Bezugspunkte (2) der eingehakten Bügel unterhalb der Motoreinheit 3 markieren. Die markierten Punkte mit einem Bohrer 8 mm bohren. Die Dübel 11 in die Bohrlöcher einsetzen. Die 2 mitgelieferten Schrauben 12a (4,2 x 44,4) in die Bohrlöcher einsetzen. Die 4 Befestigungsschrauben 12a der Absaugeinheit definitiv festschrauben.

Für die Installation als Abluftversion die Haube mittels eines starren oder flexiblen Rohrs mit Ø 150 oder Ø 120 mm, das vom Installateur ausgewählt wird, an die Ableitung anschließen. Das Rohr kann sowohl an der Oberseite als auch an der Rückseite der Haube austreten.

Luftaustritt an der Rückseite

• Für die Erstellung der Abzugsöffnung ist das Schema zu befolgen, das im Absatz über die Wandbohrung aufgeführt ist.
• Für den Anschluss mit einem Rohr mit Ø 120 mm den Reduzierflansch 9 am Austritt am Haubenkörper einsetzen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Die eventuell vorhandenen Aktivkohlefilter ausbauen.

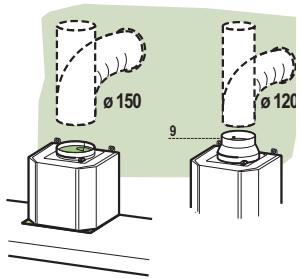

Luftaustritt an der Oberseite

• Für Anschlüsse mit Rohr Ø 150 mm die Haube mittels eines starren oder flexiblen Rohrs an die Luftableitung anschließen.
• Für den Anschluss mit einem Rohr mit Ø 120 mm den Reduzierflansch 9 am Austritt am Haubenkörper einsetzen.
• Die Haube mittels eines starren oder flexiblen Rohrs an die Luftableitung anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Die eventuell vorhandenen Aktivkohlefilter ausbauen.

Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.

Luftaustritt bei der Umluftversion

• Das mitgelieferte PVC-Rohr 7 in den Austritt des Pumpenkörpers stecken.
• Das Rohr bis zum Anschlag einschieben.

Abluftversion, hinterer Austritt

• Falls der Luftaustritt an der Rückseite der Haube gewählt wurde, muss die Reduktionskappe des Luftaustritts 8c mit den 2 mitgelieferten Schrauben 12e an der Oberseite der Haube angeschraubt werden.

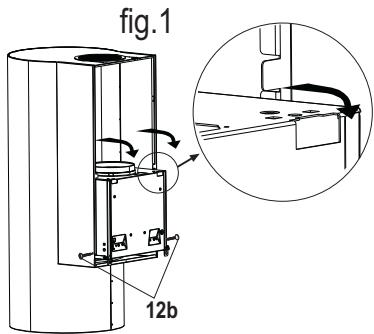

Abluftversion, oberer Austritt

• Falls der Luftaustritt an der Oberseite der Haube gewählt wurde, müssen die beiden Bügel im Innern des Lochs an der Oberseite des Haubenkörpers entfernt werden. Auch das vorgestanzte Teil (Abb.2) entfernen, damit das Rohr durchgesteckt werden kann.
• Mit 2 mitgelieferten Schrauben 12e die Bügel an dem zuvor entfernten zugeschnittenen Teil anschrauben.
• Den Haubenkörper 1 mit der Absaugeinheit 3 verbinden und mit den 2 Schrauben 12b seitlich befestigen. (Abb.1)

Das vorgestanzte Teil mit den Bügeln (Abb. 2) mit 2 mitgelieferten Schrauben 12e wieder an der Oberseite des Haubenkörpers anschrauben, so dass das Abluftrohr blockiert wird.

• Bei Verwendung eines Rohrs zu 120 das Innere der Reduzierkappe des Luftaustritts 8c durchstoßen. Den so erhaltenen Ring in das Abluftrohr stecken und mit 2 mitgelieferten Schrauben 12e anschrauben.

Montage des Pumpenkörpers bei der Abluftversion

Die 2 im Innern der Bohrung an der Oberseite des Pumpenkörpers sichtbaren Bügel entfernen. - Den Haubenkörper 1 mit der Absaugeinheit 3 verbinden und mit den 2 Schrauben 12b seitlich befestigen. - Das Umlenkgitter 8 am Rohr anlegen und seine korrekte Installation kontrollieren. - Das Umlenkgitter 8 mit den mitgelieferten Schrauben 12e anschrauben. - Sicherstellen, dass die Aktivkohlefilter zur Geruchsbindung vorhanden sind.

Elektroanschluss

Vor der Installation die Netzspannung durch Herausdrehen der Sicherung oder Ausschalten des Hauptschalters stromlos machen.

• Beim Anschließen der Haube einen zweipoligen Schalter mit einer Öffnung der Kontakte von mindestens 3 mm zwischenschalten.
• Den Filter ausbauen und sicherstellen, dass der Stecker des Stromkabels korrekt mit der Buchse der Absaugeinheit verbunden ist.
• Das Steuergehäuse im Innern der Absaugeinheit 3 entnehmen und in seine Plastikhalterung stecken, die sich am Haubenkörper, auf Höhe der Bedienelemente befindet.
• Bringen Sie die Verkabelung im Inneren des Körpers mit der Tülle Band bereits montiert
• Den Verbinder der Strahler Lux anschließen.
• Bei der Umluftversion den Aktivkohle-Geruchsfilter montieren. Die Fettfilter wieder einbauen.

Achtung: Das Gerät nur an die Netzspannung anschließen, die auf dem Typenschild angegeben ist.

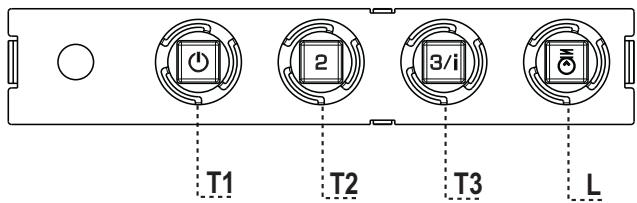

Schalttafel

TASTE	LED		FUNKTIONEN
T1	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.
			Stellt den Motor ab.
T2	Betriebsgeschwindigkeit	Eingeschaltet	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
T3	Betriebsgeschwindigkeit	Bleibend	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
		Blinkend	Bei 2 Sekunden langem Drücken: Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach denen Ablauf zu der zuvor eingestellten Geschwindigkeit darübergekehrt wird. Für die Beseitigung von sehr intensiven Kochdünsten geeignet.
L	Licht		Schaltet die Beleuchtung ein und aus.

Achtung: Mit der Taste T1 wird von der ersten Betriebsgeschwindigkeit aus der Motor abgestellt.

Fettfilter

REINIGUNG DES SELBSTTRAGENDEN METALLFETTFILTERS

• Sie müssen nach 2-monatigem Betrieb oder bei starker Beanspruchung auch früher gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Geruchsfilter (Umluftversion)

AUSTAUSCHEN DER AKTIVKOHLEFILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen. Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Filter aushaken.
• Den neuen Filter in seinem Sitz einhaken. Die Metallfettfilter wieder montieren.

Beleuchtung

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst.
