MANUALE UTENTE TURN FTU 3805 XS FRANKE

GB Instructions for use and installation Cooker Hood
IT Istruzioni per l'uso e l'infallazione Cappa
FR Mode d'emploi et installation Hotte de Cuisine
DE Bedienungsanleitung und Installation Dunstabzugshaube
TR Kullanim ve montaj talimatlari Davlumbaz
Uživatelská Póíruèka Odsavač par

FTU 3805 XS CYLINDRA E LEDO

INDEX

EN

RECOMMENDATIONS AND SUGGESTIONS 3
CHARACTERISTICS 6
INSTALLATION 7
USE 11
MAINTENANCE 12

INDICE

IT

CONSIGLI E SUGGERIMENTI 13
CARATTERISTICHE 16
INSTALLAZIONE 17
USO 21
MANUTENZIONE 22

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 23
CHARACTERISTIQUES 26
INSTALLATION 27
UTILISATION 31
ENTRETIEN 32

INHALTSVERZEICHNIS

DE

Le Istruzioni per l'uso si riferiscono ai diversi modelli di quello apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appar tengono al proprio apparecchio specifico.

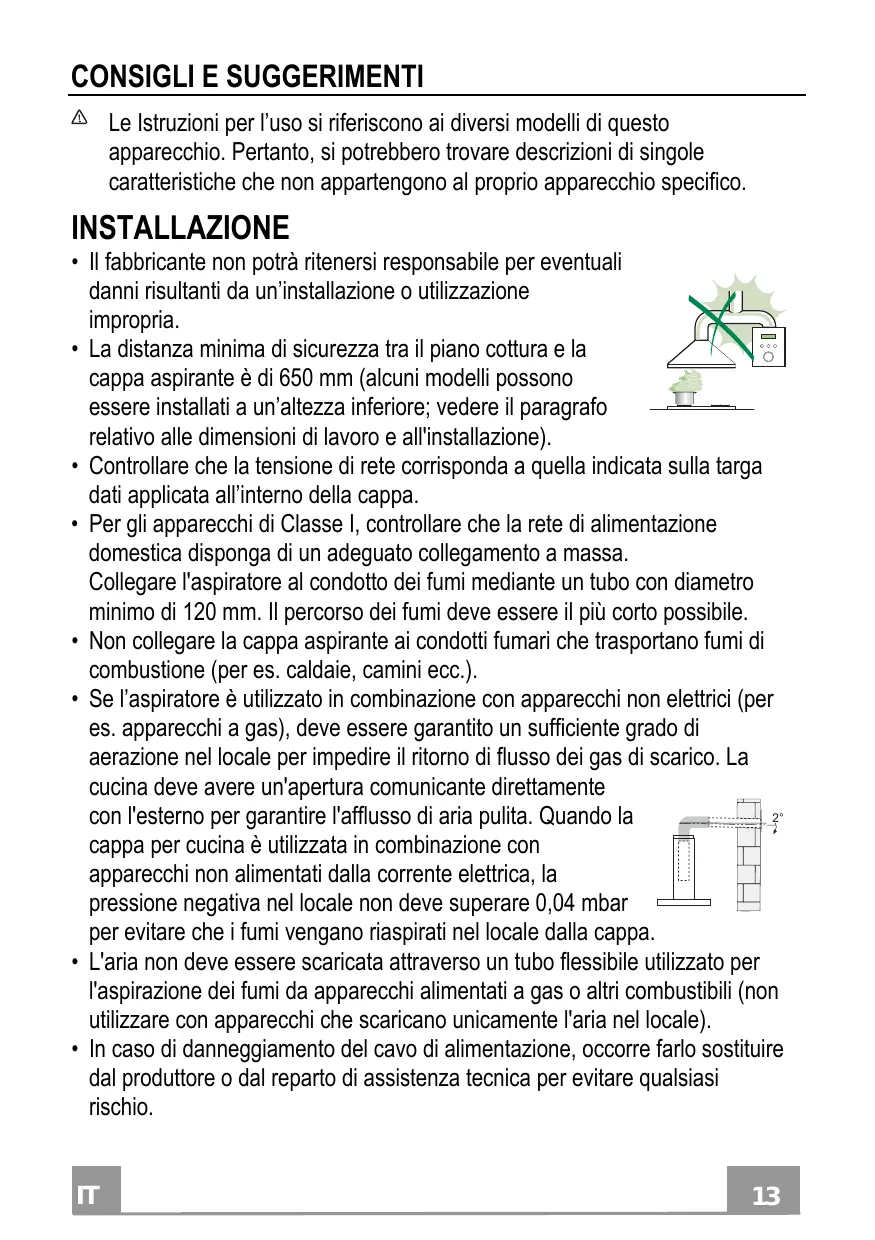

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).
• Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La cucina deve avere un'apertura comunicante diretamente

con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla capp

• L'aria non deve essere scaricataattraverso un tubo flessibileutilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicolemente l'aria nel locale).

• In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza technique per evitare qualiasi rischio.

• Se le istruzioni di installatione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerneconto. Devono essere rispettotte tutte le normative riguardanti lo scarico dell'aria.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
- Collegare la cappa all'alimentazione di rete mediante un interruptore bipolarere con distanza tra i contatti di almeno 3mm .

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
• Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbsviluppare un incendio.
• Questo apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte attività psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, parché attendamente sorvegliati e struitti su come utilizzato in modo sicuro l'apparecchio e sui pericolì che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo appearecchio non deve essere utilizzato da persona (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsablee della loro incolumità.

• “ATTENZIONE: le parti accessibili possono diventare molto calde durante l'uso degli appearecchi di cottura”.

MANUTENZIONE

• Spagnere o scollegare l'apparecchio alla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
• Ilchio al carbone attivo non è lavabile né è rigenerabile e delve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
• Pulire la cappa'utilizzando un panno umido e un detergente liquido neutro.

Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

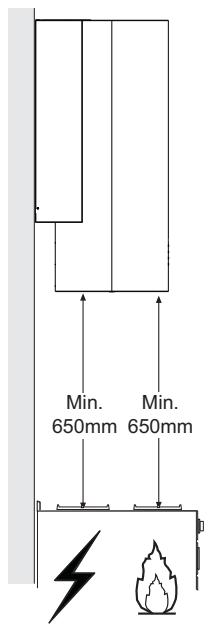

Ingombro

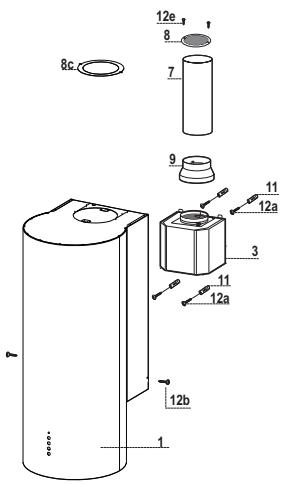

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Filtri
3	1	Gruppo Aspiratore
7	1	Tubo PVC
8	1	Griglia Direzionata
8c	1	Tappo-Riduzione uscita aria
9	1	Flangia di riduzione ø 150-120 mm
Rif.	Q.tà	Componenti di Installazione
11	4	Tasselli ø 10
12a	4	Viti 4,2 x 44,4
12b	2	Viti M3 x 8 Torx
12e	6	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

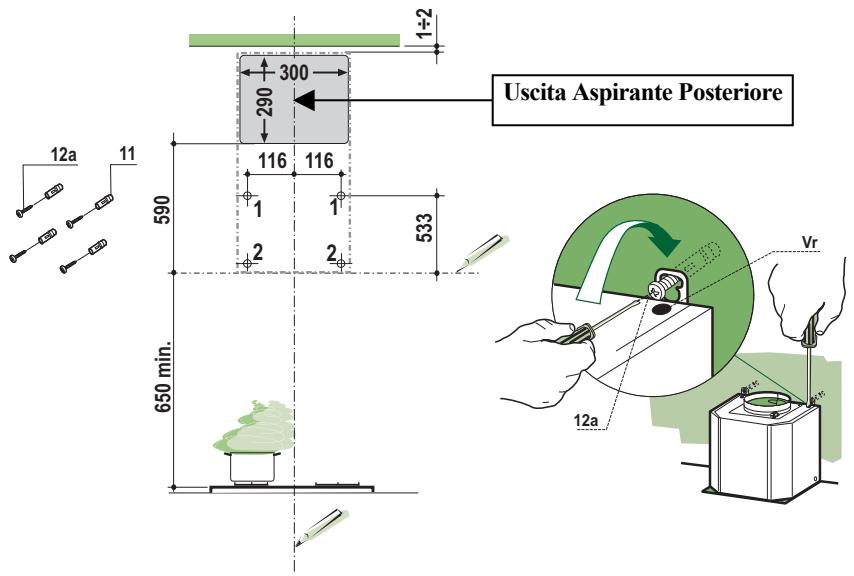

Foratura Parete e fissaggio Gruppo motore

Data la complessità dell'installazione si raccomanda di effettuarla minimo in due persone.

Nel caso di installatione della cappa in versione filtrante, tenere in considerazione che, sopra la cappa, delve rimanere una distanza dal limite superiore (Soffitto o Mensola) di almeno 8-10 Cm.

Tracciare sulla Parete:

• una linea Verticale sono al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
• una linea Orizzontale a: 650mm min. sopril Piano di Cottura.
• Segnare come indicate, un punto di riferimento (1) a 116mm alla linea Verticale di riferimento, e 533mm sulla linea Orizzontale di riferimento.
  Ripetere questa operazione dalla parte opposta, verificandone il livellamento.
  Forare 0.8mm i puncti segnati.
• Inserire i tasselli 11 nei fori.
• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori lasciando uno spazio di 5 - 6mm fra la parete e la testa della vite.
• Serrare le 2 Viti Vr situate sui punti di aggancio del Gruppo motore 3.
• Agganciare il Gruppo motore 3 alle Viti 12a.
• Agire sulle Viti Vr per livillare il Corpo Cappa.
• Segnare come indicate i punti di riferimento (2) delle staffe agganciate sotto al Gruppo motore 3.
• Forare 0.8 ~mm i puncti segnati.
• Inserire i tasselli 11 nei fori.
• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori.
• Serrare definitivamente le 4 Viti 12a che fissano il Gruppo Aspiratore.

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta è lasciata all'installatore. Il tubo può uscire sia dalla parte superiore che posteriore della cappa.

USCITA POSTERIORE

• Si ricorda che per effettuare il foro di evacuatione va seguito lo schema riportato nel paragrafo foratura parete.
• Per collegamento con tubo 0120 ~mm , insere la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA SUPERIORE

• Per collegamento con tubo Ø 150 mm, collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile.
• Per collegamento con tubo 0120 ~mm , insere la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Inserire il tubo in pvc 7 in dotazione sull'uscita del Corpo Cappa.
• Spingere il Tubo fino in fondo.

Versione Aspirante uscita Posteriori

• Nel caso in cui si stata scelta l'uscita dell'aria sulla parte Posteriore della cappa si dovrà avvitare il Tappo-Riduzione uscita aria 8c con 2 Viti 12e in dotazione sulla parte superiore della Cappa.

Versione Aspirante uscita Superiore

• Nel caso in cui sia stata scelta l'uscita dell'aria sulla parte superiore della cappa si dovranno staccare le 2 staffe visibili nella parte superiore del Corpo Cappa. Rimuovereanche il pezzo pre-inciso di (Fig.2) per consentire il passaggio del Tubo.
• Avvitare le staffe al pezzo pre-inciso, staccato in precedenza, con 2 Viti 12e in dotazione.

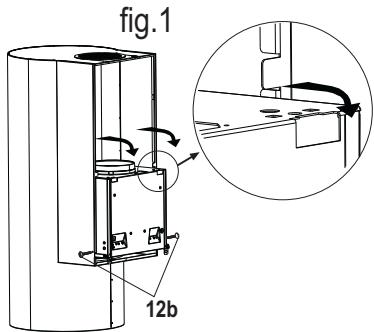

  Appoggiare inflando il Corpo Cappa 1 al Gruppo Aspiratore 3 e fissario lateralmente utilizzando le 2 viti 12b. (Fig.1)

• Avvitre il Pezzo pre-inciso con le Staffe (Fig.2) sulla parte superiore del Corpo Cappa, con 2 Viti 12e in dotazione, in modo da bloccare il tubo per l'evacuatione dell'aria.
• Se si utilizes un Tubo da 120 rompere la parte interna del Tappo-Riduzione uscita aria 8c . Infilare l'Anelloosi ottenegro nel tubo per I'evacuationedaria ed Avvitarlo al Corpo Cappa con 2 Viti 12e in dotazione.

Montaggio corpo cappa Versione Filtrante

• Staccare le 2 staffe visibili all'interno del foro sulla parte superiore del Corpo Cappa.
• Appoggiare infrilando il Corpo Cappa 1 al Gruppo Aspiratore 3 e fissarlo lateralmmente utilizzato le 2 viti 12b.
• Posizione are la Griglia direzionata 8 sul Tubo e verificare la sua corretta installmente.
• Avvitre la Griglia direzionata 8 con la Viti 12e in dotazione.
• Assicurarsi della presenza dei Filtri antidore al Carbone attivo.

Connessione elettrica

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
• Togliere il Filtro e assicurarsi che il connettore del Cavo di alimentazione sua correttamente inserto nella presa dell'Aspiratore

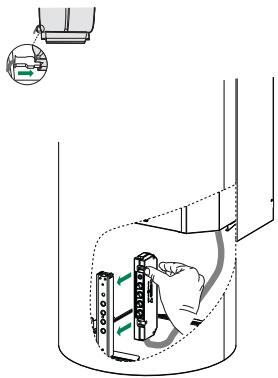

• Preendere la Scatola comandi internamente al Gruppo di aspirazione 3 ed incastrarla nel suo supporto in plasticaippo all'internal del Corpo Cappa all'altezza dei Comandi.
• Fissare il cablaggio all'interno della scocca con il passacavo adesivo più montato.
• Collegare il connettore dei Faretti Lux.
• Per la Versione Filtrante montare il Filtro Antiodore al Carbone attivo.
  Rimontare i Filtri Antigrasso.

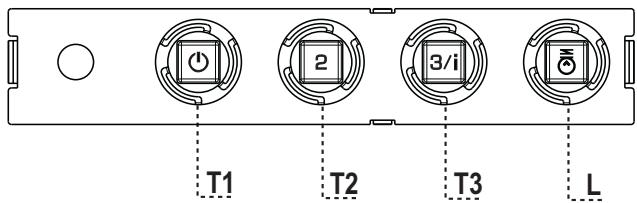

Quadro comandi

TASTO		LED	FUNZIONI
T1	Velocità	Acceso	Accende il Motore alla Prima velocità.
			Spegne il Motore.
T2	Velocità	Acceso	Accende il Motore alla Seconda velocità.
T3	Velocità	Fisso	Premuto brevamente Accende il Motore alla Terza velocità.
		Lampeggiante	Premuto per 2 Secondi . Attiva la Quarta velocità temporizzata a 6 minutì, al termine dei quali ritorna alla velocità precedentemente impostata. A-datta a fronteggiare le massime emissioni di fumi di cottura.
L	Luce		Accende e spegne l'Impliano di Illuminazione.

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabilianche inlavastoviglie,eneecessitano diessere lavatiogni2mesi circa diutilizzo o più frequently,per un uso particularmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendoattenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro antidore (Versione Filtrante)

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito almeno agli 4 mesi o più frequentlymente, per un uso particularmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antidore al Carbone attivo satura, agendo sugli appositi agganci.
• Montare il nuovo Filtro aggenciandolo nella sua sede.
• Rimontare i Filtri antigrasso metallici.

Illuminazione

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
