KULLANIM KILAVUZU TURN FTU 3805 XS FRANKE

Kullanim talimatlari, bu ev aletinin ceşitli modelleri în geleiridir. Ayni sekilde, bu ürünle ilgisi olmayan Özelliklerin tanımları da gorebilirsiniz.

MONTAJ

• Yanlş vya hatali montajdanDOGAN yaralanma ve hasarlar icin imalatçı yükümlü olmayacaktır.
• Pişiricinin üst kismi ve davlumbazarasindaki minimum güvenlik mesafesi 650 mm'dir. (Bazi modeller daha alçak mesafeye monte edilebilir, lüften calisma boyutları ve montaj paragraflarına bakıniz.)
• Ana voltajin davlumbazin ic tarafina sabitlenmiş olan derecelendirme plakasindaki ile uyumlu olduguñunu kontrol edin.
  I. sinif ev aleliri icin, ev guç kaynagınin yeterli topraklama seksladigiindan emin olun.

Aspiratori üe egzoz bacasina minimum capi 120 mm olan bir boru vasitasıyla baglayin. Bacahatti mumkün oldugu kadak kisa olmalidir.

• Davlumbazi tutusabilir gazlar taşiyan egzoz kanallarina®, baglamayin (kazanlar, Şömineler, vs.).
• Eşer davlumbaz elektrikli olmayan ev aletleri ile birlikte kullanılacaksa (ör. gazlı ev aletleri), egzoz gazınin geri tepmesini engellemek adina odada yeterli derecede bir havalandırma olması garanti edilmelidir. Temiz havanı girisinci garanti etmek adina mutfakta temiz hava,girisini-SAğlayan bir açıklik olmalı. Davlumbazin elektrik disinda enerji veren ev aletleri ile birlikte kullanıması

durumunda, davlumbazın gazları geri yollamasınl engellemek adına odadaki negatif basınç 0,04 barı asmamaldir.

• Güç kablosuna zarar gelmesi durumunda, herhangi bir riski engellemek adina imalatçi veya teknik servis birimince degistirilmelidir.
• Hava, gaz veya BAşka yakıltrın tahiyyesi icin kullanıan borulara deşarı edilmemelidir (havayı sadece odaya tahiye eden ev aletleri icin geleçneridehyildir).

• Gaz ocağınin montaj talimatlarinda yukarıda belirtilenden daha fazla bir mesafe belirtilm次会议, buna;dikkat edilmesi gerekir. Havadehyşarı ile ilgili yönnetmeliklere uyulması gerekir.
• Davlumbazi desteklemek icin sadece vida ve kucuk parçalar kullanın.

Uyari: Isbu talimatlar uyarinca vidaları veya sabitleme aletlerini kullanmamak elektrik tehlikeliner yol acabilir.
- Davlumbazi,arasinda en az 3mm irtibat mesafesi olan iki kutuplu bir anahtar vasitasıyla cereyana baglayın.

KULLANIM

• Davlumbaz mutfak kokularini gidermek adina ev kullanimi icin tasarlanmistir.
• Davlumbazi asla tasarlandigi amaçlar haricine kullanmayin.
• Davlumbaz calisirken altoanda boşuna yanan yüksek ates asla birakmayın.
• Ateş yoğunluğunu sadece tencere alginda kalacak ve yanlardan taşmadından emin olacak sekilde ayarlayın.
• Fritözler kullanim esnasinda surekli izlenmelidir: fazla isinmis yag, ates alabilir.
• Davlumbaz.altinda flambe yapmayiniz; yangin riski.
• Bu ev aleti, 8 Yaş üstücocuklar ve fiziksel, duyusal veya akli yetersizligi olan veya tecrübe ve bilgi eksikligi olan kılızerce bu kılılerin güvenliginden sorumlu olan kılılerin gozetimi altinda veya ev aletinin kullanı ile ilgili talimatlar Kendilerine verildigi durumlarda kullanı bilir. Cocuklar, ev aleti ile oynamamaldir. Temizleme ve bakım gozetimde olmadıklarindococuklarca yapilmayacaktir.

• "DİKKAT: Pişirme aletleri ile kullanıldıklarında temas edilebilir parçalarınsinabilir."

BAKIM

• Herhangi bir bakim ilemine baslamadan evvel ev aletini dapat in veya anaGPC kaynagindan fisini cekin.
• Belirlenmiş zaman sonunda filtreleri temizleyin ve/veyadehyişirin (Yangin sehlikesi).
• Yaq滤releri her 2 ayda bir veya yüzgün kullanım olması durumunda daha seks Olarak temizlenmelidir ve bulasık makinesinde)yikanabilirler.
• Aktif carbon filtresi yikanabilir degildir, yeniden kullanilamaz ve her 4 ayda bir veya yogun kullanim olması durumunda daha sık olarak degistirilmelidir.
• "Temizligin talimatlara uygun olarak yapilmadiği durumlarda yangın risikıvardır."
• Davlumbazi nemli bir bez ve notr sivi deterjanla temizleyin.

Urün üstündeki veya paketindeki sembolü, bu ürünün evsel atik olarak değerlendirilmeyeceğinin gõstergesidir. Elektrikli ve elektronik ekipmanın geri DONUSUM icin uygun toplama noktasina teslim edilmelidir. Bu urününogrupsekilde bertaraf edildigiinden emin olarak, bu atik ürününün uygun olmayan sekilde islenmesindenDOGACAK cevre ve insan sagligi icin potansiyel olumsuz sonuclarin engellenmesine yardinci olacaksiniz. Bu urünün geri DONUSUM ile ilgili daha detayl bilgi icin luften yerel yetkili ofisiniz, evsel atik bertaraf hizmeti veya urunu satn aldigniz magaza ile irtibata geçıniz.

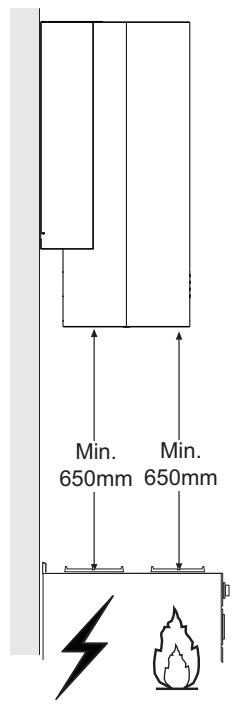

Boyutlar

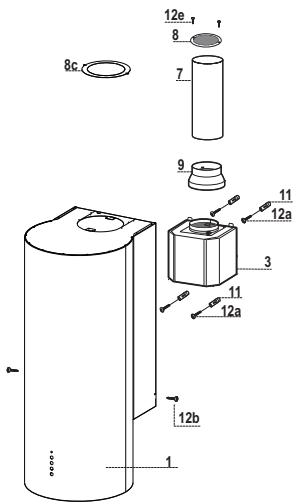

Parçalar

Ref.	Miktar Ürün Aksami
1	1	Davlumbaz Gövdesi yüzlandan olusır: Kumanda- lar, İsk ve Filtreler
3	1	Aspirator Grubu
7	1	PVC boru
8	1	Yönendirolimi Hzgara
8c	1	Hava çkışi redüksiyon tabası
9	1	Redüksiyon flâşı 0 150-120 mm
Ref.	Miktar	Kurulum Aksami
11	4	Dübel 0 10
12a	4	Vida 4,2 x 44,4
12b	2	Vida M3 x 8 Torx
12e	6	Vida 2,9 x 9,5
	Miktar	Dokümantasyon
	1	Kullanım Kitapçi ile

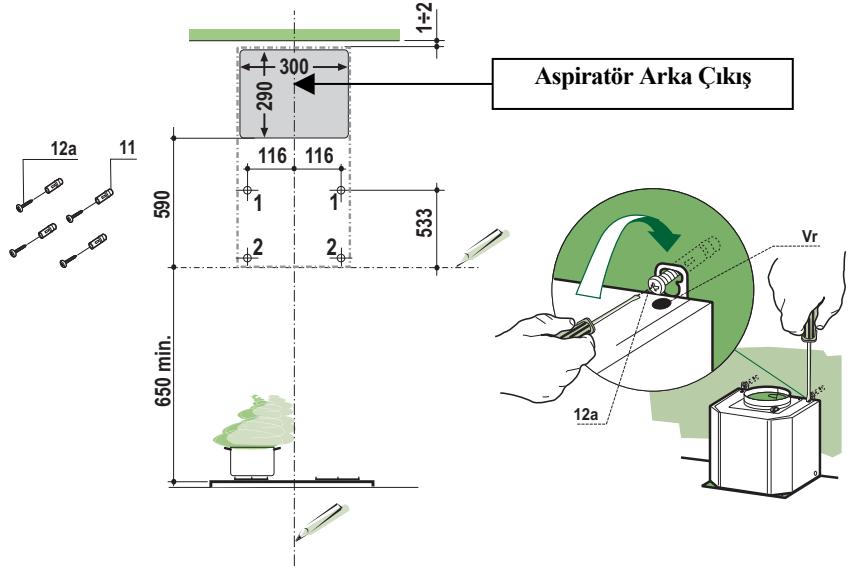

Duvarin Delinmesi ve Motor grubunun sabitlenmesi

Kurulum karmasik oldugundan en az iki kisiyle yapilmasi tavsiye edilir.

Filtre edici versiyon davlumbaz kurulum durumunda, davlumbazin ustunde, ust sinirdan (Tavan ya da Konsol) en az 8-10 cm mesafe kalmasi geregi gez onunde tutulmaldir.

Duvar uzerinde cizin:

• Davlumbazin montaji ici ongörulen bölginen ortasinda, tavan veya en uç yükseklige kadar dikey bir Çizgi;
• pişirme yüzeyinin en az 650 mm üzerinde yatay birçizgi.
• Belirtildigi sekilde, referans dikey cizgiden (1) 116mm de ve referans yatay cizgisinin 533 mm üstüe bir referans noktası isaretleyin.
• Bu islemi, hizayı saglayarakkıı tarafta da tekrarlayim.
• Isaretli noktaları 08 mm delin.
  11 no.lu dubelleri delijklere yerlestitir.
• Duvar yüzeyi ile vida böşıarasinda 5-6 mm'lik bir yerbirakarak, donanımdaki 2 adet 12a (4,2 x 44,4) vidayı takınüz.
• Motor grubun 3 asma noktaralar yergei 2 Viday1 Vr sikin.
• Motor grubunu 3 Vidalara 12a asin.
• Davlumbaz Gövdesini hizalamak icin Vr vidarilya oynayn.
• Motor grubun 3 alta n aslmis cubuklarin referans noktalarin (2) gosterildigi gibi isaretleyiniz.
• Isaretli noktalari 08 mm delin.
  11 no.lu dubelleri delijklere yerlestirin.
• Ürünle birlikte gelen 2 Vidayı 12a (4,2 x 44,4) delikler videlayiniz.
• Aspirator Grubunu sabitleyen 4 Viday1 12a sonuna kadar sikiniz.

Davlumbazin Emici Versiyonda kurulum için, kurulum yapan kisinin tercihine gore 0150 veya 120 mm'lik sert veya esnek bir boruya Çişkanalina baglayıniz. Boru, dvlumbazin hem üst hem de arka bolümunden Çiçkilir.

ARKA CIKIS

• Tahliye deligi yapmak icin, duvar deligi paragrafinda aktarilanŞemanin izlenmesi gerektigi haturlatilir.
• 0120 mm capli boruya baglanti yapmak icin kucultme Flansini 9 Davlumbaz Govdesi Cikisina takin.
• Boruyu uygun boru kelepceleri ile sabitleyin. Gerekl malzeme donanimda mevcut degildir.
• Olası Aktif Karbonlu Kokuya Karış Filtreleri Çıkartın.

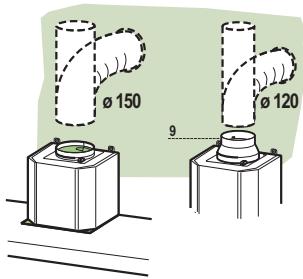

ÜST CIKIS

• 0 150 ~mm boruyla baglanti yapmak icin Davlumbazi sabit veya esnek boru kullanarak cikis borusuna baglayin.
• 0120 mm capli boruya baglanti yapmak icin kucultme Flansini 9 Davlumbaz Govdesi Cikisina takin.
• Davlumbazi sabit veya esnek bir boru kullanarak Çişi borusuna baglayın.
• Boruyu uygun boru kelepceleri ile sabitleyin. Gerekli malzeme donanimda mevcut degildir.
• Olası Aktif Karbonlu Kokuya Karış Filtreleri Çıkartın.

FILTRE EDICI SISTEM HAVA ÇIKİSİ

• Ürünle birlikte gelen pvc boruyu 7 Davlumbaz Gövdesi Türkiye yerleşirin.
• Boruyu sonuna kadar itin.

Arkadan Çıkışı Tahliyeti Sistem

• Hava Çıkışı DVaslumbazın Arka kılıminda olacak sekilde seçildigiinde hava Çıkışı Redüksiyon-Tapasın 8c 2 ürünle birlikte gelen Vidayla 12e DVaslumbazın üst kılımina vidalanması gerekir.

Ustten Cikish Tahliyeli Sistem

• Hava Çıkışı Davlumbazın üstunden olacak Şekilde secildigiinde Davlumbaz Gövdesinin üst kisminda gürün 2*cübuğu;cıkarmanız gerekir. BorununGPCişine izin vermesi icin önceden iz açılmış parçayı (Şekil 2) da Çıkarin.
  Daha once ayirdiginiz cubuklar icceden iz aqlmis parcaya urunle birlikte gelen 2 Viday1 12e kullanarak vidalayin.

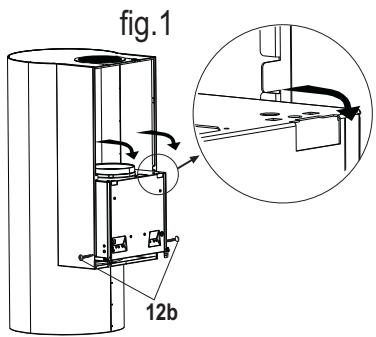

• Davlumbaz Gövdesini 1 Aspirator Grubuna 3 geleçirerek yaslayin ve 2 Viday 12b kullanarak yanlardan sabitleyin. (Sek.1)

• Önceden iz acılmş Parçayı Cubuklarla birlikte (Şekil 2) Davlumbaz Gövdesinin üst kisminda ürünle birlikte gelen 2 Vidayı 12e kullanarak hava tahiyesi icin boruyu sabitleyecek sekilde vidalayın.

• 120'lik boru kullanırsanı, hava çkış Redüksiyon Tapasınin 8c ile kistemı kırın. Bu sekilde elde etgüniz Halkayı hava tahiye borusununicineGPCirin ve urünle birlikte gelen 2 Vidayı 12e kullanarak bunu Davlumbaz Gövdesine vidalayın.

Filtre Edici Sistem davlumbaz govdesinin montaji

Görünen 2 cübgün Davlumbaz Gövdesinin üst kismindaki deligin icinden Çiakin.
- Davlumbaz Gövdesini 1 Aspirator Grubuna 3 geleçirerek yaslayin ve 2 Viday 12b kullanarak yanlardan sabitleyin.
- Yönlu Izgaray1 8 Borunun üzerine yerleşirin ve kurulumun,...ogrulu olup olmadigi nikontrol edin.
- Yönlu Izgarayi 8 urünle birlikte gelen Vidalarla 12e vidalayin.
- Kokunonleyici Karbon Filtrelerin bulundugundan emin olun.

Elektrik baglantusi

• Davlumbazi, en az 3 mm kontak açilmali Çift kutuplu anahtarla Şebeke Beslemesine baglayın.
• Filtreyi Çikarın veGPC kablosu konektörün Un Aspiratorun icin deki prize dogru sekilde yerleşirilmigi olugundan emin olunuz.

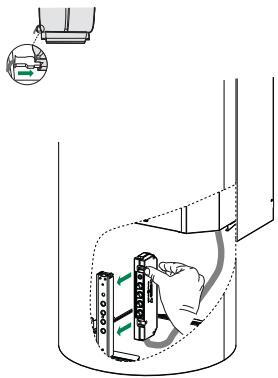

• Kumanda kutusunu Aspirasyon grubuyla 3 birlakte almiz ve Kumandalarin yuksekliginde Davlumbaz Govdesinin icine yerleştilimi plastikostege oturtunuz.
• Grommet bant ile kabuk icinde kablolama emniyete zaten bagh.
• Lux Isiklarin n konektörunu baglayiniz.
• Filtre edici sūrūm için, Koku Önleyici Aktif Karbonlu Filtreyi monte edin.
• Yaglanmaya Karı Filtreleri yeniden monte edin.

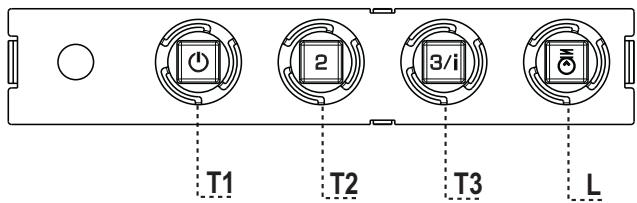

Kumanda Tablosu

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru calıştırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru calıştırı.
T3 Hz	Sabit	Hafıfaction basılıncı, üçuncü yüzda motoru calıştırı.
	Flaşör	2 saniye sureyle BASISınca:
		6 dakikaya ayarlanmışı)durdüncü Higgins etkin duruma getirir. Bu surenin sonunda, ayarlanmışı olan bir.Onceki Higgins gere dilener. Pişirme anındaki dumanın fazla:yayilmazın engellemeye uy-gundur.
L Işık		Işık tesisatkınapatır.

Dikkat: T1 tuşu daima ilk hizdan geleçerek motoru durdurur.

Yag tutucu filtrreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrer bulasik makinasinda da yikanabilir ve normal kulanildiklarinda iki ayda bir, yogun kullanim halinde isaha sikca yikanmaları gereklidir.
• Filtrleri, grubun arka tarafindan ittirerek veayoanda asaig doğru cekerek tek tekçikariniz.
• Filtreleri yikarken eigip katlamayiniz, tekrar monte etmeden once de kurutunuz.
  Monte ederken kulpun gürünen diş tarafadoğan gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTIF KARBONLU KOKU FILTRESININ DEGIŞTİRLMESİ

• Yikanabilir ya da rejenere edilebilar nitelikte degildir, normalde en az 4 ayda bir, yogun kullanında ise daha sikcadehyi degistirilir.
• Metalik Yaq Filtrelerini Çikarınüz.
• Doymus durumdaki Aktif Karbonlu Koku Filtresini kancalarim serbest birakarak seksariniz.
• Yeni filtrreyi yuvasina takimiz.
  Metalik Yag Filtrelerini tekrar monte ediniz.

Aydinlatma

• Değistirmek icin Teknik Servisle baglanti kurun ("Edinmek icin teknik servisle baglanti kurun").
