Type de produit	Hotte décorative de cuisine
Marque	BEST
Modèle	Strip Vetro HF Bianco 90 - 07758051
Largeur	90 cm
Finition	Blanc
Alimentation électrique	220-240 V, 50/60 Hz
Puissance moteur maximale	250 W
Éclairage	LED, 2 x 3 W
Nombre de vitesses moteur	4 + 1 intensive
Débit d'air maximum	600 m³/h
Niveau sonore maximal	60 dB(A)
Diamètre conduit d'évacuation	150 mm
Type d'installation	Aspirante ou filtrante
Filtres à graisse	Aluminium lavable au lave-vaisselle
Filtre à charbon	En option, remplacement tous les 6 mois
Alarme filtre à graisse	Après 30 heures de fonctionnement
Alarme filtre à charbon	Après 120 heures de fonctionnement
Timer d'arrêt automatique	5 ou 10 minutes
Panneau télescopique	Oui, motorisé
Poids net	15 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - Strip Vetro HF Bianco 90 - 07758051 BEST

Quelle est la hauteur d'installation recommandée pour la hotte au-dessus de la cuisinière à gaz ?

La hauteur recommandée est de 65 à 75 cm entre la surface de cuisson et la partie inférieure de la hotte, conformément aux normes de sécurité.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les 2 mois. Ils sont lavables au lave-vaisselle avec un détergent neutre. Après 30 heures de fonctionnement, une alarme lumineuse vous rappelle de les nettoyer.

Comment remplacer le filtre à charbon ?

Le filtre à charbon se trouve derrière les filtres à graisse. Dévissez les deux vis de fixation, retirez l'ancien filtre et installez le nouveau. Il doit être remplacé tous les 6 mois.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique (coupure de courant, disjoncteur). Assurez-vous qu'une vitesse a été sélectionnée. Si le problème persiste, contactez le service technique.

Comment réinitialiser l'alarme des filtres ?

Pour les commandes Fig. 24-25-26 : appuyez sur la touche P1 pendant 2 secondes lors de l'affichage de l'alarme. Pour la commande Fig. 27 : appuyez sur le bouton A.

Puis-je installer la hotte en version aspirante dans une cuisine avec une sortie extérieure ?

Oui, utilisez un conduit d'évacuation de diamètre 150 mm. Évitez les coudes inutiles et respectez les normes locales pour l'évacuation de l'air.

Que signifie le clignotement des LED sur le panneau de commande ?

Si toutes les LED clignotent, le panneau télescopique est bloqué. Attendez 30 secondes puis appuyez sur la touche HAUT/BAS. Si seul le bouton HAUT/BAS clignote, le filtre à graisse n'est pas correctement verrouillé.

Comment utiliser la fonction Timer ?

Appuyez longuement sur la touche de la vitesse souhaitée (plus de 2 secondes) pour activer un arrêt automatique après 5 minutes. La LED de la vitesse clignote pour confirmer.

La hotte s'éteint automatiquement après 10 heures, est-ce normal ?

Oui, c'est une fonction d'économie d'énergie. Après 10 heures sans intervention, la hotte se met en veille. Il suffit de la rallumer manuellement.

Quelle est la puissance maximale de la cuisinière à gaz compatible ?

Cette hotte est adaptée aux cuisinières à gaz d'une puissance totale jusqu'à 12,25 kW, comme indiqué dans le manuel.

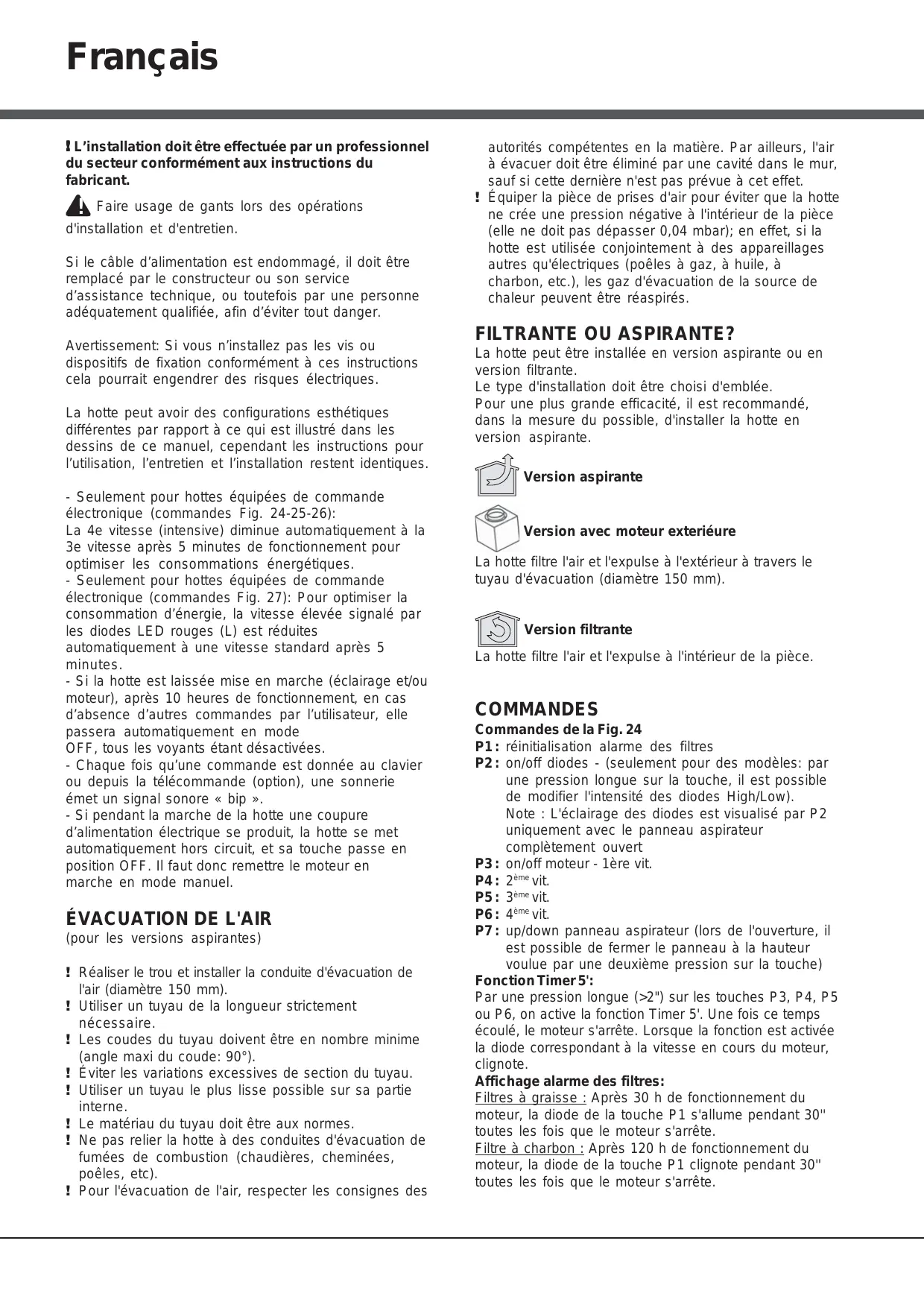

MODE D'EMPLOI Strip Vetro HF Bianco 90 - 07758051 BEST

Le présent modèle convient aux cuisinières à gaz de configuration maximum démontrée sur la figure ci-dessous et à toutes les cuisinières à gaz de puissance totale jusqu'à 12,25 kW.

L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

Faire usage de gants lors des opérations d'installation et d'entretien.

Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur ou son service d'assistance technique, ou toutefois par une personne qualifiée, afin d'éviter tout danger.

Avertissement: Si vous n'installez pas les vis ou dispositifs de fixation conformément à ces instructions, cela pourrait engendrer des risques électriques.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

• Seulement pour hottes équipées de commande électronique (commandes Fig. 24-25-26): La 4e vitesse (intensive) diminue automatiquement à la 3e vitesse après 5 minutes de fonctionnement pour optimiser les consommations énergétiques.
• Seulement pour hottes équipées de commande électronique (commandes Fig. 27): Pour optimiser la consommation d'énergie, la vitesse élevée signalée par les diodes LED rouges (L) est réduite automatiquement à une vitesse standard après 5 minutes.
• Si la hotte est laissée mise en marche (éclairage et/ou moteur), après 10 heures de fonctionnement, en cas d'absence d'autres commandes par l'utilisateur, elle passera automatiquement en mode OFF, tous les voyants étant désactivés.
• Chaque fois qu'une commande est donnée au clavier ou depuis la télécommande (option), une sonnerie émet un signal sonore « bip ».
• Si pendant la marche de la hotte une coupure d'alimentation électrique se produit, la hotte se met automatiquement hors circuit, et sa touche passe en position OFF. Il faut donc remettre le moteur en marche en mode manuel.

Évacuation de l'air

(pour les versions aspirantes)

Réaliserez le trou et installez la conduite d'évacuation de l'air (diamètre 150 mm). Utilisez un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minimal (angle maximal du coude: ). Évitez les variations excessives de section du tuyau. Utilisez un tuyau le plus lisse possible sur sa partie interne. Le matériel du tuyau doit être aux normes. Ne pas relier la hotte à des conduites d'évacuation de fumées de combustion (chaudières, cheminées, poêles, etc.). Pour l'évacuation de l'air, respectez les consignes des

autorités compétentes en la matière. Par ailleurs, l'air à évacuer doit être éliminé par une cavité dans le mur, sauf si cette dernière n'est pas prévue à cet effet. Équiper la pièce de prises d'air pour éviter que la hotte ne crée une pression négative à l'intérieur de la pièce (elle ne doit pas dépasser 0,04 mbar) ; en effet, si la hotte est utilisée conjointement à des appareillages autres qu'électriques (poêles à gaz, à huile, à charbon, etc.), les gaz d'évacuation de la source de chaleur peuvent être réaspirés.

Filtrante ou aspirante?

La hotte peut être installée en version aspirante ou en version filtrante.

Le type d'installation doit être choisi d'emblée.

Pour une plus grande efficacité, il est recommandé, dans la mesure du possible, d'installer la hotte en version aspirante.

Version avec moteur extérieure

La hotte filtre l'air et l'expulse à l'extérieur à travers le tuyau d'évacuation (diamètre 150 mm).

Version filtrante

La hotte filtre l'air et l'expulse à l'intérieur de la pièce.

Commandes

Commandes de la Fig. 24

P1: réinitialisation alarme des filtres P2: on/off diodes - (seulement pour des modèles: par une pression longue sur la touche, il est possible de modifier l'intensité des diodes High/Low).

Note : L'éclairage des diodes est visualisé par P2 uniquement avec le panneau aspirateur complètement ouvert

P3: on/off moteur - 1ère vit. P4: 2ème vit. P5: 3ème vit. P6: 4ème vit. P7: up/down panneau aspirateur (lors de l'ouverture, il est possible de fermer le panneau à la hauteur voulue par une deuxième pression sur la touche)

Fonction Timer 5' :

Par une pression longue (>2) sur les touches P3, P4, P5 ou P6, on active la fonction Timer 5'. Une fois ce temps écoulé, le moteur s'arrête. Lorsque la fonction est activée, la diode correspondant à la vitesse en cours du moteur clignote.

Affichage alarme des filtres :

Filtres à graisse: Après 30 h de fonctionnement du moteur, la diode de la touche P1 s'allume pendant 30" toutes les fois que le moteur s'arrête.

Filtre à charbon: APRÈS 120 h de fonctionnement du moteur, la diode de la touche P1 clignote pendant 30" toutes les fois que le moteur s'arrête.

Commandes de la fig. 25

P1: réinitialisation alarme des filtres

P2: on/off moteur - 1ère vit.

P3: 2ème vit.

P4: 3ème vit.

P5: 4ème vit.

P6: up/down panneau aspirateur (lors de l'ouverture, il est possible de fermer le panneau à la hauteur voulue par une deuxième pression sur la touche)

Fonction timer 5

Par une pression longue (>2) sur les touches P2, P3, P4 ou P5, on active la fonction Timer 5'. Une fois ce temps écoulé, le moteur s'arrête. Lorsque la fonction est activée, la diode correspondant à la vitesse en cours du moteur clignote.

Affichage alarme des filtres:

Filtres à graisse: Après 30h de fonctionnement du moteur, la diode de la touche P1 s'allume pendant 30" toutes les fois que le moteur s'arrête.

Filtre à charbon : APRÈS 120 h de fonctionnement du moteur, la diode de la touche P1 clignote pendant 30" toutes les fois que le moteur s'arrête.

Commandes de la fig. 26

P1: on/off moteur - 1ère vit.

P2: 2ème vit.

P3: 3ème vit.

P4: 4e'me vit.

P5: up/down panneau aspirateur (lors de l'ouverture, il est possible de fermer le panneau à la hauteur voulue par une deuxième pression sur la touche)

Fonction timer 5

Avec le moteur allumé, par une pression longue sur les touches P1-P4 (selon la vitesse paramétrée), on active la fonction Timer 5'. Lorsque cette fonction est activée la diode correspondant à la vitesse (L1-L4) clignote. Après le moteur s'arrête.

Affichage alarme des filtres :

Après 30h de fonctionnement du moteur, les diodes L1-L5 s'allument pendant 30" toutes les fois que le moteur s'arrête. Après 120h de fonctionnement du moteur, la diode L1-L5 clignotent pendant 30" toutes les fois que le moteur s'arrête. Pour la REINITIALISATION de l'alarme, il faut appuyer sur l'une des touches P1-P5 pendant 2" lors de la visualisation de l'alarme.

A=bouton stand-by/off/tiroir

Lorsque la hotte est éteinte, un appui sur ce bouton ouvre le tiroir à la hauteur de 30 cm (un clignotement rapide du bouton). Un autre appui sur ce bouton fait monter la hotte jusqu'à la hauteur de 40 cm. Faute d'autres commandes, le mode Stand-by est activé qui est ensuite désactivé après 5 minutes. Dans le mode Stand-by, le bouton A est allumé, et les boutons B, C et F ne sont que rétro-éclairés.

Lorsque la hotte est allumée, un appui prolongé sur le bouton (>2'') l'éteint (moteur, lumière et horloge si elle est activée) et ferme le tiroir (un lent clignotement du bouton). Appuyez sur la touche pendant que le camion est en mouvement, la direction est inversée.

Mode du nettoyage:

Avant de procéder au nettoyage, s'assurer que la hotte n'est pas allumée (ce n'est que le bouton A qui est rétro-éclairé). Un appui prolongé sur le bouton (>2'') active/désactive

le mode du fonctionnement pour 3 minutes : la hotte ne peut recevoir alors aucune commande (tous les boutons ne sont que rétro-éclairés).

B = Bouton du niveau de l'éclairage/OFF. Appuyer sur ce bouton à plusieurs reprises pour sélectionner un niveau d'éclairage souhaité (max, moyen, mini) ou pour l'éteindre. Un appui prolongé sur le bouton (> 2") active/désactive l'éclairage accessoire (c'est le cas de certains modèles).

C = Bouton ON/OFF du moteur. Lorsque le moteur est en arrêt, un appui sur ce bouton le met en marche avec la première vitesse (zone slider L rétroéclairée). Lorsque le moteur tourne, un appui sur ce bouton l'arrête.

E = bouton qui augmente la vitesse du fonctionnement du moteur

L = Zone slider pour la vitesse moteur. Le fait de passer le doigt dans cette zone (soit passer avec un appui plus fort) augmente ou diminue la vitesse du fonctionnement du moteur. La couleur rouge correspond à une vitesse élevée.

F = Horloge. Pour activer l'horloge, appuyer sur le bouton correspondant. Le moteur s'arrête automatiquement après 5 minutes écoulées (un clignotement rapide du bouton). Lorsque l'horloge 5 minutes est active, un appui sur ce bouton active l'horloge 10 minutes (un lent clignotement du bouton). Pour désactiver l'horloge, développer le bouton (>2^ ) enfoncé.

G = Alerte du filtre (filtres) anti-graisse. APRÈS 30 heures du fonctionnement de la hotte, il est nécessaire de nettoyer les filtres anti-graisses ce qui est signalé par le rétro

H = Alerte du filtre à charbon. APRÈS 120 heures du fonctionnement de la hotte, il est nécessaire de nettoyer les filtres à charbon (installés uniquement dans les hottes munies de fonction de filtrage) ce qui est signalé par le rétro-éclairage de ce bouton. Pour pe ncé.

Systemesdesecurite

Pour un fonctionnement correct, le produit est doté d'une série de dispositifs de sécurité dont l'objet est de prévenir d'éventuels accidents causés par une utilisation impropre.

Prêter la plus grande attention lors de l'utilisation du produit, notamment envers les parties en mouvement.

ALARME sur la commande (commande fig.24-2526)

1. Toutes les LEDs clignotantes : cela signifie que le chariot télescopique est bloqué. Attendre 30", ensuite appuyer sur la touche HAUT/BAS pour débloquer le chariot.
2. LED de la touche HAUT / BAS clignotante signifie que le filtre à GRAISSE ne est pas correctement verrouillé. Repositionner correctement.

ALARME sur la commande (commande fig.27)

1. Flèches clignotantes (boutons D, E): signifie que le chariot téléscopique est verrouillé. Retirez l'obstacle et appuyez sur le bouton A pour réactiver le chariot téléscopique.
2. G bouton clignotant: signifie que le filtré àGRAISSSE ne est pas correctement verrouillé. Repositionner correctement. Pour supprimer l'alarme, appuyez sur le bouton A (le chariot téléscopique début inverse la course).
3. Touches A et H clignotant: erreur dans la position du chariot. Appuyez sur le bouton pour rétablir la position correcte (le chariot télécommande est entièrement fermé et rouvert).

Entretien

Avant de procéder au nettoyage ou à une opération d'entretien, couper l'alimentation électrique.

Si l'éclairage DEL est endommagé, il doit être remplacé par le fabricant, un service technique agréé ou une personne ayant des qualifications professionnelles semblables, pour prévenir tout genre de risque chez l'utilisateur.

Nettoyage de la hotte

QUAND NETTOYER: La nettoyer au moins une fois tous les 2 mois pour prévenir le risque d'incendie.

NETTOYAGE EXTERNE: utiliser un chiffon humidifié à l'eau tiède et un détergent neutre (pour les hottes peintes); utiliser un produit spécial pour hottes en acier, cuivre ou laiton.

NETTOYAGE INTERNE: utiliser un chiffon (ou un pinceau) imbibé d'alcool éthylique dénaturé.

À ÉVITER: ne pas utiliser de produits abrasifs ou corrosifs (par exemple éponges métalliques, brosses trop dures, détergents très agressifs, etc.).

Nettoyage des filtres à graisse

QUAND NETTOYER: la nettoyer au moins une fois tous les 2 mois pour prévenir le risque d'incendie.

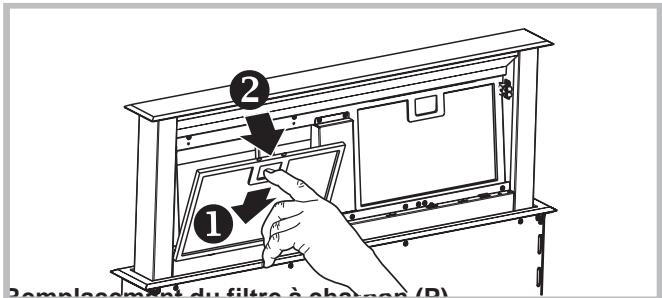

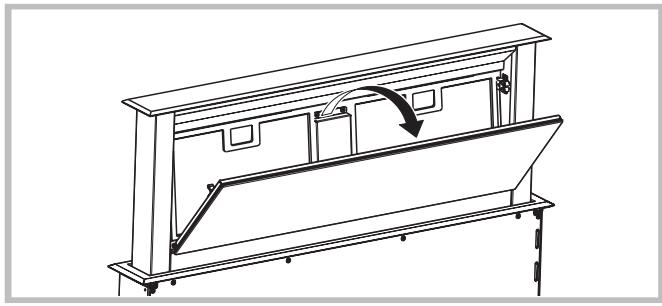

DÉMONTAGE DES FILTRES: Pousser le blocage à hauteur de la poignée, vers l'intérieur et tirer le filtre vers le bas.

NETTOYAGE DES FILTRES: laver les filtres avec un détergent neutre à la main ou au lave-vaisselle. En cas de lavage au lave-vaisselle, une éventuelle décoloration ne compromet en aucun cas l'efficacité des filtres.

Remplacement du filtre d'air (uniquement pour la hotte filtrante)

QUAND CHANGER LE FILTRE ? Le changer au moins tous les 6 mois.

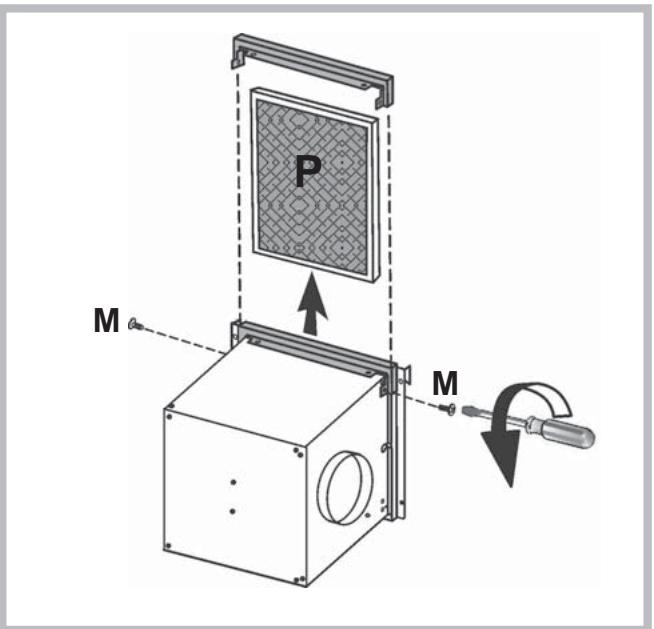

DÉMONTAGE DU FILTRE: pour enlever le filtre à charbon, enlever les deux vis M.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas: S'assurer:
• de l'absence de coupure de courant.
• qu'une vitesse a été sélectionnée.
• Si la hotte a un faible rendement : S'assurer :
• que la vitesse du moteur sélectionné est suffisante pour la quantité de fumée et de vapeurs libérées.
• que la cuisine est insuffisamment aérée pour assurer une prise d'air.
• que le filtre à charbon n'est pas usé (hotte en version filtrante).
• Si la hotte s'éteint durant son fonctionnement normal : S'assurer :
• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.

Éléments non fournis avec la hotte
