BRUGSANVISNING Strip Vetro HF Bianco 90 - 07758051 BEST

Denne model er velegnet til gaskomfur med. En maksimal konfiguration vist i billedde nedenfor. Og er velegnet til brug med alle gaskomfurer med en samlet effekt på højst 12,25kW.

! Installationen skal udfores i overensstemmelse med instruktionerne og af en kvaliferet tekniker.

Hvis forsyningskablet er beskadiget, skal det udskiftes ef producenten aller dennes tekniske serviceafdeling, aller af en person med lignende kvalifikationer, for at undgå enhver form for fare.

Hætten kan have forskellige æstetiske, end hvad der er vist på tegningerne i denen bog, men brugsanvisningen, vedligeholdelse og installation forbliver de samme.

• Kun for emhætter, som er forsynet med elektronisk kommando Fig. 24-25-26: Det 4. hastighedstrin (intensiv) sænkes automatiske til 3. hastighedstrin after 5 min. Funktion. Hermed optimeres energiforbruget.
• Kun for emhætter, som er forsynet med elektronisk kommando Fig. 27: For at optimalisere energiforbruget reduceres den højé hastighed som signaliseres af de rɒde LED dioder (L) automatisk til standardhastighed after 5 minutters arbejde.
• Hvis emhætte bliverændt (lys og/eller motor) after 10 timer ved tilfælde af ingen dispositioner fra brugerens side, skifter emhæten til en OFF mode og alle Funktioner bliver slukket.
• Ved haver disposition udforte via tastatur aller fjernebetjening (valgfri) gives der lyd "beep".
• Hvis under emhættens brug sker strømafbrydelse, emhætten automatisk slukkes og enchedens knapkommen i OFF position. Du skal genstarte motoren manuelt.

! Lav et hul til udluftningsrøret (diameter 150mm).
! Anvend ikke et længere udluftningsrør end det er strengt nødvendigt.
! Anvend et udluftningsrør med sá fá bønjinger som muligt (bønjingernes mámaksimalt��e på 90^
! Undgã bratte ændringer af udluftningsrørets diameter.
! Anvend et udluftningsrør med en indvendig overflade, der er så glat som muligt.
! Udluftningsrøret skal vare fremstillet i et af materiale, der er godkendt af gældende lovgivning på området.
! Tilslut ikke emhæten til udluftningsrør til røg der stammer fra forbrænding (fyr, brændeovne, komfurer, osv.).
! Udluftningen af luften skal overholde de af myndighederne fastlagte krav. Derudover mä luften/DDluftes gennem et hulrum i muren, med minre dette hulrum er bestemt indrettet til formålet.
! Sørg for at lokalet har tilstrækkelig ventilation, for at undgå at emhætten skaber undertryk i lokalet (der ikke må overstige 0,04 mbar). Hvis emhætten anwendes samtidig med ikke-elektriske apparater, (gas-, olie-, eller kulfyrede komfurer, osv.) kan der forekomme en indsugning af udstødningsgasserne fra varmekilden.

MED FILTER ELLER UDSUGNING ?

Emhæten kan fãs i to versioner, med filter eller med udsugning. Typen af emhætte skal besluttes før den monteres.

Få at opnå størst mulig effektivitet anbefales versionen med udsugning (hvis det er muligt).

Emhætten renser luften og suger den edenfor gennem udsugningsrøret (diameter 150 mm).

Version med filter

Emhætten renser luften og blæser den rensende luft tilbage i lokalet.

BETJENING

Betjening Fig.24

P1: Nulstil filteralarmer.

P2: Diode tændt/slukket - (kun for udvalgte modeller: med et langt tryk på knappen kan manændre intensiteten af dioderne High/Low). Bemærk: Tændingen af dioderne bliver kun vist på P2 nrudugningspanelet helt abent.

P3: Tænd/slut motor 1. hastighed.

P4: 2. hastighed.

P5: 3. hastighed.

P6: 4. hastighed.

P7: Op/ned for udsugningspanelet (under abningen er det muligt at stoppe panelet i den onskede hjde, vedigen at trykke på knappen).

Funktionen Timer 5 min. aktiveres med et langt tryk (>2 sek.) på knapperne P3, P4, P5 eller P6.

När minutterne er gæt slukker motoren. När funktionen er aktiv, blinker dioden, der svarer til motorens aktuelle hastighed.

Visning af filteralarmer:

Fedfilter: After at motoren har varet i drift i 30 timer, taender dioden i knap P1 i 30 sekunder, hver gang man slukker motoren.

Kulfilter: After at motoren har været i drift i 120 timer, blinker dioden i knap P1 i 30 sekunder, hver gang man slukker motoren.

Betjening Fig.25

P1: Nulstil filteralarmer.
P2: Taend/slut motor 1. hastighed.
P3: 2. hastighed.
P4: 3. hastighed.
P5: 4. hastighed.
P6: Op/ned for udsugningspanelet (under abningen er det muligt at stoppe panelet i den onskede hjde, vedigen at trykke på knappen).

er gæt slukker motoren. Nár funktionen er aktiv, blinker dioden, der svarer til motorens aktuelle hastighed.

Visning af filteralarmer:

Fedfilter: After at motoren har varet i drift i 30 timer, taender dioden i knap P1 i 30 sekunder, hver gang man slukker motoren.

Kulfilter: After at motoren har vær et i drift i 120 timer, blinker dioden i knap P1 i 30 sekunder, hver gang man slukker motoren.

Betjening Fig.26

P1: Tænd/slut motor 1. hastighed.
P2: 2. hastighed.
P3: 3. hastighed.
P4: 4. hastighed.
P5: Op/ned for udsugningspanelet (under abningen er det muligt at stoppe panelet i den onskede hjde, vedigen at trykke på knappen).

Hvis man giver et langt tryk på knapperne P1-P4 (afhängigt af den indstillede hastighed), mens motoren er taendt, aktiveres fonctionen Timer 5 min. Når这部分 Funktion er aktiv, blinker den lysdiode, der svarer til hastigheden (L1-L4). Motoren stopper after 5 minutter.

Visning af filteralarmer:

After at motoren har været i drift i 30 timer,ænder lysdioderne L1-L5 i 30 sekunder, hver gang man slukker motoren.

After at motoren har været i drift i 120 timer, blinker lysdioderne L1-L5 i 30 sekunder, hver gang man slukker motoren.

For at NULSTILLE alarmen skal man trykke pa en af knapperne P1-P5 i 2 sekunder, mens alarmen vises.

Betjening Fig.27

A = Standby/OFF-tast/udtraek

När emhætten er slukket vil tryk på tasten medføre at udtrækket Åbnes i en højde på 30 cm. (tasten blinker hurtigt). Gentaget tryk på tasten medfører hæves emhætten til 40 cm. Hvis emhætten ikke modtager nye ordrar aktiveres Standby, som automatisk afbrydes after udløbet af 5 minutter. I Standby Funktionen lyser tasten A, og tasterne B, C og F er kun baggrundsbelyste.

När emhætten er tændt medfærer et konstant tryk på tasten (> 2") at/DDne afbrydes (motor, lys og ur, hvis dette er tændt), og udtrækket lukkes (tasten blinker langsomt). Ved at trykke på knappen, mens lastbilen er i bevægelse, er retningen vendes.

Rengöringsfunktion:

Inden rengøringen påbegyndes skal man sikre sig at emhætten ikke er tændt (kun tast A mA vare baggrundsbelyst). Tryk på den aktiverede tast (>2") medforer tænd/ sluk for en periode af 3 minutter: I denne periode mA emhætten ikke modtage nogen ordrer (alle taster er alene baggrundsbelyst).

B = Tast for lysniveau/OFF. For at vælge højt, mellem eller lavntiveau for belysning, eller for helt at afbryde belysningen, trykkes gentagne gange på这部分 tast. Tryk på den aktiverede tast (> 2") medforer at supplerende belysningændes eller slukkes (berør kun nogen modeller).

C = Tasten motor ON/OFF. När motoren ikke arbejder aktiveres hastighed 1. ved tryk på tasten (Området ved glideren L er baggrundsbelyst). När motoren arbejder medfører tryk på tasten at den afbrydes.

D = Tasten formindsker motorens arbejdshastighed E = Tasten øger motorens arbejdshastighed

L = Glider-omradyet for motorens arbejdshastighed. Nar fingeren fores over dette omrade (dvs. samtidigt let pres og bevagelse af fingeren) kan man oge erler formindske motorens arbejdshastighed. Hoj arbejdshastighed signaliseres med r od farve.

F = Ur .For at aktivere ureter det nodvendigt at trykke pa den rigtige tast. Motoren standser herefter automatisk after 5 minutter (tasten blinker hurtigt). Tryk pa tasten nar 5- minutters uret er aktiveret medforer aktivering af 10- minutters uret 5-minutowy (tasten blinker langsomt). Tryk pa den aktiverede tast (>2^ ) for at afbryde uret.

G = filteralarm (alarmer) ved for højt fedtniveau. Når emhætten har arbejdet i 30 timer signaleres nødvendigheden af at rengør fedtfilttrene ved baggrundsbelysning af/DDne tast. For at nulstille timerne (reset),trykkes pa den aktiverede tast (>2^n)

H=filteralarm (alarmer) for kul. Når emhætten har arbejdet i 120 timer signaleres nødvendigheden af at rense kulfiltrene (kun installerer i emhætter med mulighed for filtrering) ved baggrundsbelysning af dette tast. For at nulstille timerne (reset), trykkes på den aktiverede tast (> 2").

BEMÆRK

SIKKERHEDSANORDNINGER

Produktet er udstyret med en række sikkerhedsanordninger, som har til formal at forhindre eventuelle ulykker som ffolge af forkert brug.

Produktet skal dog under alle omstændigheder anvendes med størst mulig omtanke, især de bevægelige dele.

ALARMER PÄ BETJENINGSPANEL (Betjening Fig.24-25-26)

1. Alle led-lys blinker: teleskopvognen er blokeret. Vent 30 min; tryk derefter på UP/DOWN tasten for at frigère vognen.
2. UP/DOWN tastens led-lys blinker: filtrones frontpanel er/DDke korrekt indsat. Placér panelet korrekt.

ALARMER PÅBETJENINGSPANEL (Betjening Fig.27)

1. Blinkende pile (knapper D, E): betyder, at den teleskopiske vognen er LAST. Fjern forhindringen og tryk på A-knappen for at genaktivere vognen.
2. G-knap Blinker: betyder, at fedtfilteret ikke er korrekt lately. Flyt det ordentligt.
   Hvis du vil fjerne alarmén, skal du trykke på A-knappen (vognen begynder at vende race).
3. Taster A og H blinker: fejl i positionen af vognen. Tryk på knappen for at genoprette den korrekte position (vognen er helt lukket og genåbnet).

VEDLIGEHOLDELS

! Sorg for at tage slukke for emhaeten ffor den rengores.
eller vedligeholds.

Rengoring af emhæten

HVORNÁR SKAL DEN RENGÖRES: rengör mindst hv er anden mâned for at undgå brandfare.

UDVENDIG RENGØRING: anvend en fugit klud opvredet i lunkent vand med et neutralt rengøringsmiddel (til lakerede emhæetter). Anvend specialprodukter til emhæfter i stål, kobber eller messing.

INDVENDIG RENGØRING: anvend en klud (eller en pensel) dyppet i hushholdningssprit.

GÖR IKKE FÖLGENDE: anvend ikke sibende eller aetsendeprodukter (f.eks.ståluldsklude,for härde børster, meget aggressive rengöringsmidler, osv.).

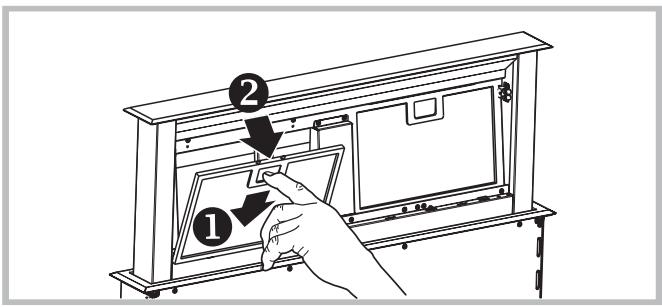

Rengoring af fedtfiltret

fastgöringsmekanismen der sidder ud for händtaget bagud, og træk samtidig filteret nedad.

SÄDAN RENGÖRES FILTRENE: vask med et neutral rengöringsmiddel i.Handen aller opvaskemaskine. En eventuel affarvning af filtrene hvis de vaskes i opvaskemaskinen, påvirker ikke på nogen在这方面之

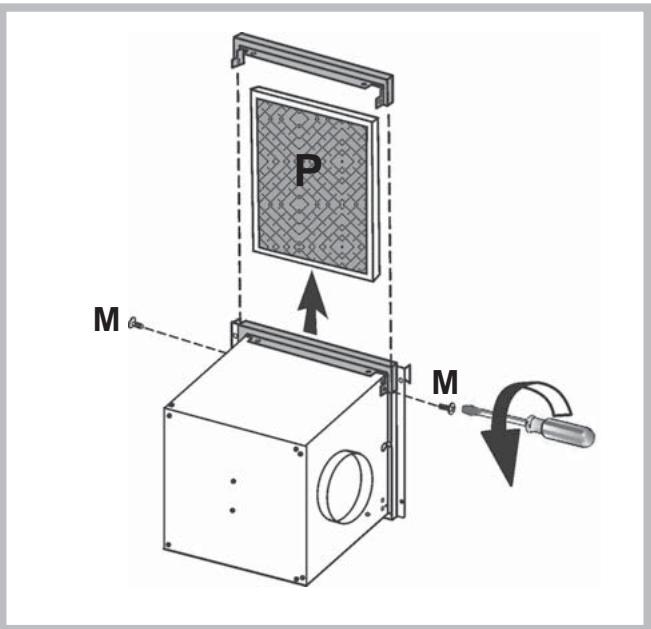

Udskifting af kulfiltret (P)

(Kun for emhaeten med filter)

HVORNÁR SKAL DET UDSKIFTES: udskift mindst hver 6. maned.

SÄDAN TAGES FILTRET AF: at fjerne kulfilter fjerner de 2 skruer M.

DRIFTSFEJL

Hvis det virker, som om emhætten ikke fungerer, skal de følgende simple eftersyn udføres,ål der ringes til kundeservice:

• Hvis emhaeten ikke virker:
  Kontroller at:
• der/DD er stromafbrydelse.
• der er blevet valgt en hastighed.
• Hvis emhaeten har en tatsächig ydelse:
  Kontroller at:
• Den valgte hastighed er tilstrækkelig til den afgivne mængde røg og damp.
• Kokkenet er tilstrækkeligt ventileret til at der kan ske en korrekt luftudugning.
• Kulfiltret/DD er opbrugt (emhætteversionen med filter).
• Hvis emhætten slukker under normal drift: Kontroller at:
• der/DD er strømafbrydelse.
• fejstrømsanlaegget ikke er slæt fra.

Komponenter der/DDle leveres sammen med Produktet.
