BEDIENUNGSANLEITUNG Strip Vetro HF Bianco 90 - 07758051 BEST

Das vorliegende Modell ist passend für Gasöfen, deren maximale Konfiguration auf der nachfolgenden Skizze dargestellt ist und eignet sich zur Anwendung mit allen Gasöfen, deren Leistung 12,25 kW nicht überschreitet.

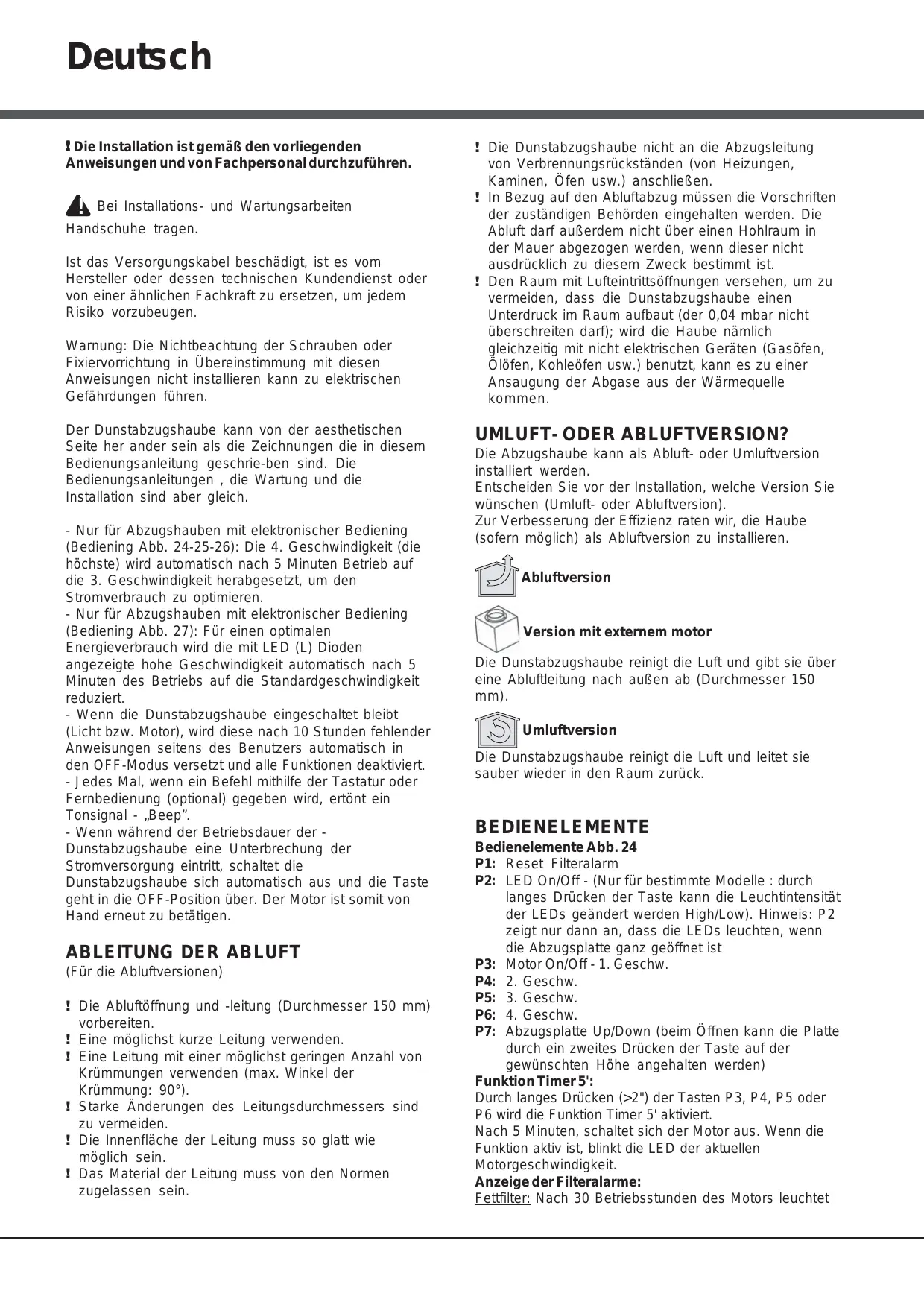

! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen.

Bei Installations- und Wartungsarbeiten

Handschuheragen.

Ist das Versorgungskabel beschädigt, ist es vom Hersteller oder dessen technischen Kundendienst oder von einer ähnlichen Fachkraft zu ersetzen, um jedem Risiko vorzubeugen.

Warning: Die Nichtbeachtung der Schrauben oder Fixiervorrichtung in Übereinstimmung mit diesen Anweisungen nicht installieren kann zu elektrischen Gefährdungen führen.

Der Dunstabzugshaube kann von der aesthetischen Seite her ander sein als die Zeichnungen die in thisem Bedienungsanleitung geschrie-ben sind. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

• Nur für Abzugshauben mit elektronischer Bediening (Bediening Abb. 24-25-26): Die 4. Geschwindigkeit (die hochste) wird automatisch nach 5 Minuten Betrieb auf die 3. Geschwindigkeit herabgesetzt, um den Stromverbrauch zu optimieren.

• Nur für Abzugshauben mit elektronischer Bediening (Bediening Abb. 27): Für einen optimalen Energieverbrauch wird die mit LED (L) Dioden angezeigte hohe Geschwindigkeit automatisch nach 5 Minuten des Betriebs auf die Standardgeschwindigkeit reduziert.

• Wenn die Dunstabzugshaube eingeschaltet bleibt (Licht bzw. Motor), wird diese nach 10 Stunden fehlender Anweisungen seitens des Benutzers automatisch in den OFF-Modus versetzt und alle Funktionen deaktiviert.

• Jedes Mal, wenn ein Befehl mithilfe der Tastatur oder Fernbedienung (optional) gegeben wird, ertont ein Tonsignal - „Beep".

• Wenn während der Betriebsdauer der - Dunstabzugshaube eine Unterbrechung der Stromversorgung eintritt, schaltet die

Dunstabzugshaube sich automatisch aus und die Taste besteht in die OFF-Position über. Der Motor ist somit von Hand erneut zu betätigten.

ABLEITUNG DER ABLUFT

(Für die Abluftversionen)

! Die Abluftöffnung und -leitung (Durchmesser 150 mm)VBorbereiten.
! Eine möglichst kurze Leitung verwenden.
! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden.
! Die Innenfläche der Leitung muss so glatt wie möglich sein.
! Das Material der Leitung muss von den Normen zugelassen sein.

! Die Dunstabzugshaube nicht an die Abzugsleitung von Verbrennungsrückständen (von Heizungen, Kaminen, Öfen usw.) anschließen.
! In Bezug auf den Abluftabzug müssen die Vorschriften der zuständigen Behörden eingehalten werden. Die Abluft darauf außer dem nicht über einen Hohlraum in der Mauer abgezogen werden, wenn dieser nicht ausdrücklich zu thisem Zweck bestimmt ist.
! Den Raum mit Luftintrittsöffnungen versehen, um zu vermeiden, dass die Dunstabzugshaube einen Unterdruck im Raum aufbaut (der 0,04 mbar nicht überschreiben达标); wird die Haube)nachlich gleichzeitig mit nicht elektrischen Geräten (Gasöfen, Ölöfen, Kohleöfen usw.) benutzt, kann es zu einer Ansaugung der Abgase aus der Wärmequellekommen.

UMLUFT- ODER ABLUFTVERSION?

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden.

Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft- oder Abluftversion).

Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

Abluftversion

Version mit externem motor

Die Dunstabzugshaube reinigt die Luft und gibt sie über eine Abluftleitung nach außen ab (Durchmesser 150 mm).

Umluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.

BEDIENELEMENTE

Bedienelemente Abb. 24

P1: Reset Filteralarm

P2: LED On/Off - (Nur für bestimmte Modèle : durch langes Drücken der Taste kann die Leuchteinensität der LEDs geändert werden High/Low). Hinweis: P2 zeigt nur dann an, dass die LEDs leuchten, wenn die Abzugsplatte ganz geöffnet ist

P3: Motor On/Off - 1. Geschw.

P4: 2. Geschw.

P5: 3. Geschw.

P6: 4. Geschw.

P7: Abzugsplatte Up/Down (beim Öffnen kann die Platte durch ein zweites Drücken der Taste auf der gewünschten Höhe angehalten werden)

Funktion Timer 5':

Durch langes Drücken (>2^ ) der Tasten P3, P4, P5 oder P6 wird die Funktion Timer 5^ aktiviert.

Nach 5 Minuten, schaltet sich der Motor aus. Wenn die Funktion aktiv ist, blinkt die LED der aktuellen

Motorgeschwindigkeit.

Anzeige der Filteralarme:

Fettfilter: Nach 30 Betriebsstunden des Motors leuchtet

die LED der Taste P1 nach jedem Ausschalten des Motors 30" lang auf.

Kohlefilter: Nach 120 Betriebsstunden des Motors blinkt die LED der Taste P1 nach jedem Ausschalten des Motors 30" lang.

Bedienelemente Abb. 25

P1: Reset Filteralarm

P2: Motor On/Off - 1. Geschw.

P3: 2. Geschw.

P4: 3. Geschw.

P5: 4. Geschw.

P6: Abzugsplatte Up/Down (beim Öffnen kann die Platte durch ein zweites Drücken der Taste auf der gewündsten Höhe angehalten werden)

Funktion Timer 5':

Durch langes Drücken (>2^ ) der Tasten P2, P3, P4 oder P5 wird die Funktion Timer 5^ aktiviert. Nach 5 Minuten, schaltet sich der Motor aus. Wenn die Funktion aktiv ist, blinkt die LED der aktuellen Motorgeschwindigkeit.

Anzeige der Filteralarme:

Fettfilter: Nach 30 Betriebsstunden des Motors leuchtet die LED der Taste P1 nach jedem Ausschalten des Motors 30" lang auf.

Kohlefilter: Nach 120 Betriebsstunden des Motors blinkt die LED der Taste P1 nach jedem Ausschalten des Motors 30" lang.

Bedienelemente Abb. 26

P1: Motor On/Off - 1. Geschw.
P2: 2. Geschw.
P3: 3. Geschw.
P4: 4. Geschw.
P5: Abzugsplatte Up/Down (beim Öffnen kann die Platte durch ein zweites Drücken der Taste auf der gewündsten Höhe angehalten werden)

Funktion Timer 5':

Bei laufendem Motor wird die Timerfungtion 5' durch langes Drücken der Tasten P1-P4 (je nach eingestellter Geschwindigkeit) aktiviert. Wenn diese Funktion aktiv ist, blinking die der Geschwindigkeit entsprechende LED (L1-L4). Nach 5 Minuten, schaltet sich der Motor aus.

Anzeige der Filteralarme:

Nach 30 Betriebsstunden des Motors leuchten die LEDs L1-L5 nach jedem Ausschalten des Motors 30'' lang. Nach 120h Betriebsstunden des Motors blinking die LEDs L1-L5 nach jedem Ausschalten des Motors 30'' lang.

Für ein RESET dieser Alarms eine der Tasten P1-P5 während der Alarmanzeige 2" lang drücken.

Bedienelemente Abb. 27

A = Stand-by-/OFF-/Unterbau-Taste

Wenn die Dunstabzugshaube ausgeschelt ist, verursacht das Drucken dieser Taste die Öffnung des Unterbaus auf einer Höhe von 30 cm (schnelles Blinken der Taste). Das erneute Drucken dieser Taste verursacht das Anheiten der Dunstabzugshaube auf eine Höhe von 40 cm. Wenn die Dunstabzugshaube keine weiteren Anweisungen erhält, schaltet sich die Stand-by-Funktion ein, die nach 5 Minuten automatisch ausgeschelt wird. Im Stand-by-Modus leuchtet die Taste A, während die Tasten B, C und F lediglich beleucht werden.

Wenn die Dunstabzugshaube eingeschaltet ist und Sie die Taste (>2^ ) gedrückt halten, verursacht das ihr Abschalten (Motor, Lichter und Uhr, falls diese eingeschaltet ist). Durch Drucken der Taste, während der LKW in Bewegung ist, wird die Richtung umgekehrt.

Reinigungsmodus:

Vor dem Beginn der Reinigung ist sicherzustellen, dass die Dunstabzugshaube nicht eingescheltet ist (es muss nur die Taste A beleuchtet sein). Wenn Sie die Taste (>2^ ) gedrückt halten, verursacht dies das Ausschalten/Einschelten des Funktionsmodus für 3 Minutes: in dieser Zeit kann die Dunstabzugshaube keine Anweisungen entgegenhalten (alle Tasten werden lediglich beleuchtet). B = Beleuchtksärke-/OFF-Taste. Um eine maximale, mittlere oder die schwache Beleuchtksärke auszuwahlen, drücken Sie diese Taste mehrmals. Wenn Sie die Taste (>2^ ) gedrückt halten, verursacht dies das Einsatz/Ausschalten der Hilfsbeleuchtung (betrifft nur manche Modelle).

C = ON-/OFF-Taste des Motors. Wenn der Motor nicht in Betrieb ist, verursicht das Drucken dieser Taste sein Einsatzen mit der ersten Arbeitsgeschwindigkeit (Beleuchtung der Slider-Zone L). Wenn der Motor in Betrieb ist, wird er durch das Drucken dieser Taste ausgeschelt.

D = Taste zur Reduzierung der Geschwindigkeit des Motorbetriebs

E = Taste zur Steigerung der Geschwindigkeit des Motorbetriebs

L = Slider-Zone für die Motorgeschwindigkeit. Das Verschieben des Fingers in dieser Zone (d. h. das Drucken und gleichzeitige Verschieben des Fingers) möglich die Steigerung oder Reduzierung des Motorbetriebs. Eine hohe Geschwindigkeit wird durch die Farbe Rot signalisiert.

F = Uhr . Um die Uhr einzuschalten, ist die entsprechende Taste zu drucken. Der Motorbetrieb wird automatisch nach 5 Minuten (schnelles Leuchten der Taste) ausgescheltet. Wenn die 5-Minuten-Uhr aktiv ist, verursacht das Drucken der Taste das Einsatzen der 10-Minuten-Uhr (langsames Blinken der Taste). Um die Uhr auszuschalten, sollen den Sie die Taste ( >2 ) gestruckt halten.

G = Fettfilter-Alarm. Nach 30 Arbeitsstunden der Dunstabzugshaube wird die Notwendigkeit des Wechsels der Fettfilter durch die Beleuchting dieser Taste angezeigt. Um die Stunden zurückzusetzen (Reset), halten Sie die Taste gedrückt (>2").

H = Kohlefilter-Alarm. Nach 120 Arbeitsstunden der Dunstabzugshaube wird die Notwendigkeit des Wechsels der Fettfilter durch die Beleuchting dieser Taste angezeigt. Um die Stunden zurückzusetzen (Reset), halten Sie die Taste gedrückt ( >2 ).

ACHTUNG

SICHERHEITSSYSTEME

Das Produkt ist für einen ordnungsgemäßen Betrieb mit einer Reihe von Sicherheitsvorrichtungen ausgestattet, die auch auf die Verhütung von möglichen, durch unsachgemäßem Gebrauch verursachten Unfallen abzielen.

Jedenfalls bei Gebrauch des Produkts größte Vorsicht walten halten, insbesondere auf die beweglichen Teile.

ALARMAUF DEM BEDIENFELD (Bedienelemente Abb. 24-25-26)

1. Alle LED-Leuchten blinken: Der ausfahrbare Schlitten ist verklemmt. 30 Sekunden warten, anschließend die Taste UP/DOWN drücken, um den Schlitten zu losen.
2. Die LED-Leuche der Taste UP/DOWN blinkt: Die Vorderplatte der Filter ist nicht richtig eingehängt. Erneut ordnungsgemäß platzieren.

ALARMAUF DEM BEDIENFELD (Bedienelemente Abb.27)

1. Blinkende Pfeile (Tasten D, E): bedeutet, dass die Teeskopschlitten ist gespert. Entfernen Sie das Hindernis und drücken Sie die A-Taste, um den Teeskopschlitten zu reactivieren.
2. G-Taste blinkt: bedeutet, dass die Fettfilter ist nicht richtig eingerastet ist. Positionieren Sie es richtig. Um den Alarm zu entfernen, drücken Sie die A-Taste (Teeskopschlitten beginnnt die Umkehr der Rasse).
3. Tasten A und H blinkend: Fehler in der Position des Wagens. Drücken Sie die Taste, um die richtige Position zu bringen (der Teeskopschlitten vollständig geschlossen und wieder geöffnet).

WARTUNG

! Vor dem Reinigen oder Warten die Spannungszufuhr ausschalten.

Wenn das LED-Licht beschädigt ist, sollte es durch den Hersteller, einen autorisierten technischen Dienst oder eine Person mit ähnlichen Qualifikationen ausgetauscht werden, was die Vorbeugung jeglicher Art von Gefahren erhögt.

Reinigung der Abzugshaube

WIE OFT: Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen.

AUSSENREINIGUNG: Für die äußere Reinigung (von lackierten Geräten) ein mit lauwarmem Wasser und neutralem Reiniger angefeuchtetes Tuch verwenden; für Edelstahl-, Kupfer- oder Messinghauben Spezialprodukte verwenden.

INNENREINIGUNG: Für die innere Reinigung des Gerats einen mit denaturiertem Äthylalkohol getränkten Lappen (oder Pinsel) verwenden.

WAS NICT GETAN WERDEN DARF: Keinescheuernden oder korrosiven Produkte (zum Beispiel Metallschwämme, zu harte Bürsten, aggressive Reinigungsmittel usw.) verwenden.

Reinigung der Fettfilter

WIE OFT: Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen.

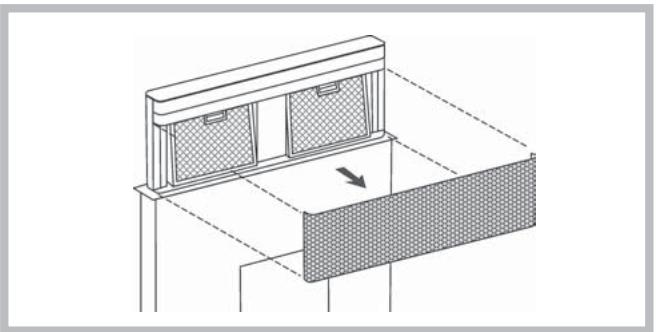

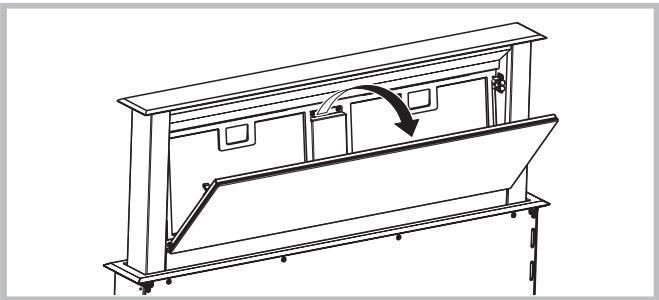

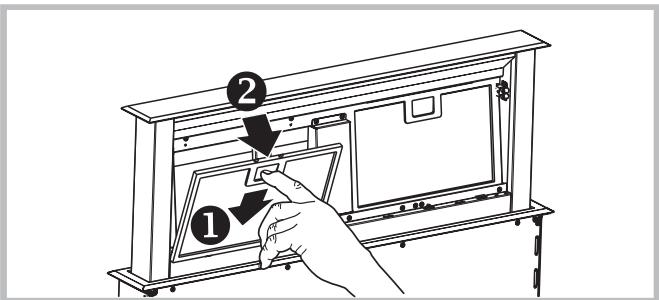

ENTFERNEN DER FILTER: Die Klammer im Bereich des Griffs zurück drücken und damit den Filter nach untenziehen.

REINIGEN DER FILTER: Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der

Geschirrspulmaschine waschen. Beim Waschen in der Geschirrspulmaschine wird die Funktionstüchtigkeit der Filter nicht beeinträchtigt, wenn diese evtl. etwas ausbleichen.

Austausch des Kohlefilters (P)

(Nur bei Umlufthauben)

WIE OFT MUSSER AUSGETAUSCHT WERDEN:

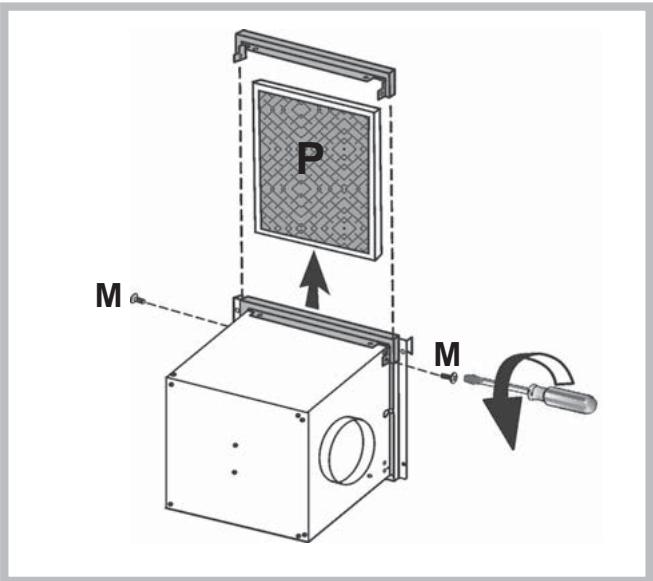

WIE WIRD ER ENTFERNT: zum Entfernen der Kohlefilter zu entfernen Sie die 2 Schrauben M.

BETRIEBSSTÖRUNGEN

Wenn etwas nicht zu Funktionieren scheint, folgende Kontrollen durchführren, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht Funktioniert:
  Prüfen, ob:
• ein Stromausfall vorliegt.
• eine Geschwindigkeit gewählt wurde.
• Wenn die Leistung der Abzugshaube mangelhaft ist: Prufen, ob:
• die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.
• die Küche ausreichend beluftet ist, um eine Luftansaugung zuzulassen.
• der Kohlefilter verbraucht ist (bei Umluftversion).
• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgeschaltet hat.
  Prüfen, ob:
• ein Stromausfall vorliegt.
• die allpolige Trennvorrichtung ausgelöst wurde.

Funktionen timer 5 min.:

Funktionen timer 5 min.:

Funktionen Timer 5 min. aktiveres med et langt tryk (>2 sek.) på knapperne P2, P3, P4 eller P5. Når minutterne

Funktionen timer 5 min.:
