NÁVOD NA OBSLUHU Strip Vetro HF Bianco 90 - 07758051 BEST

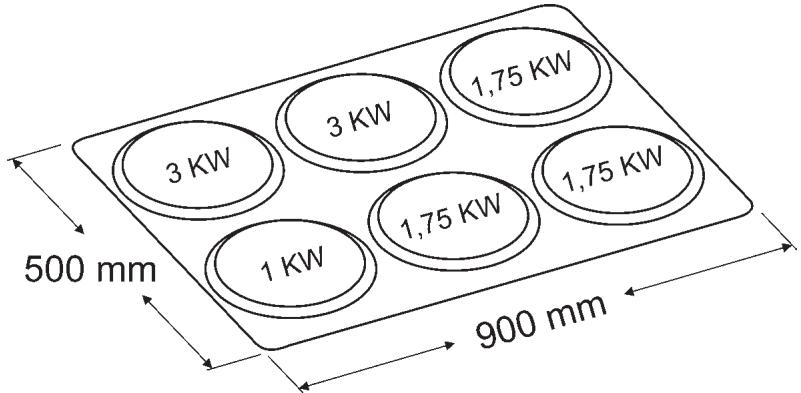

Tento model je odpovedajuci pre plynové sporáky s maximálou konfiguráciou, ktorá je predstavená na dole uvedenom výkresu a je vchodná k pouívaniu so všetkymi plynovými sporákmi s celkovým vykonom 12,25 kW.

3m

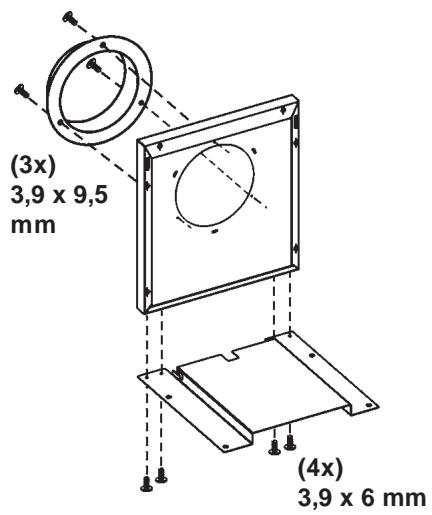

6x

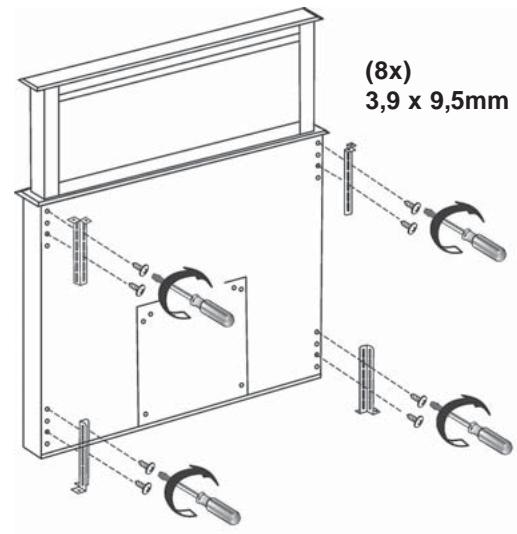

3.9x9.5mm

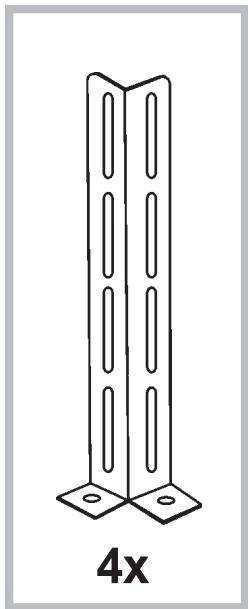

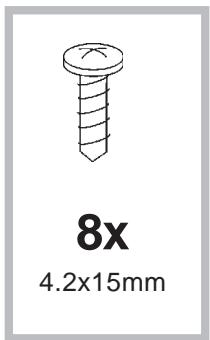

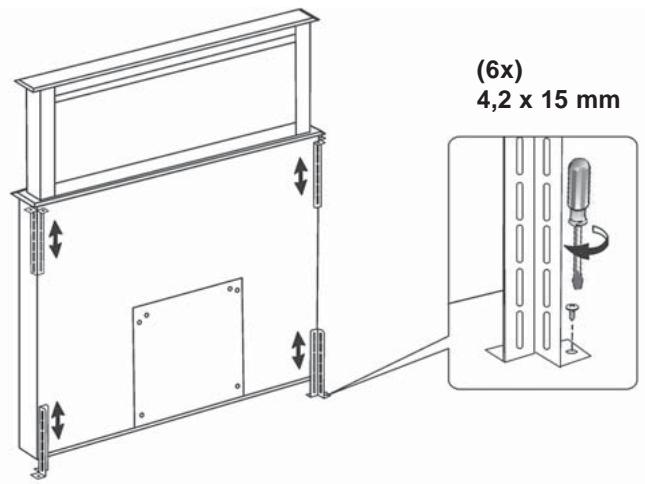

4x

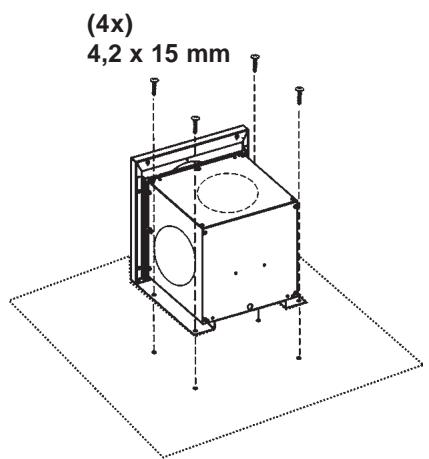

4.2x15mm

4x

3.9x6mm

4x

M4x8mm

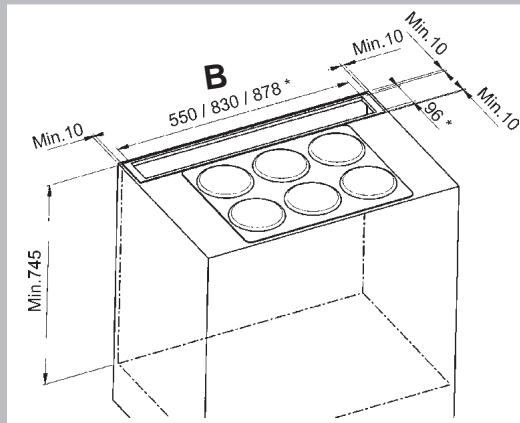

Taglio Mobile

Cabinet cutting

Kabinett Schneider

Cabinet de coupe

Gabinetede

Corte Mobile

Kabinet snijden

Ka6nHeT pe3Ku

Skab skaering

Kaappi leikkaus

Skap skärning

Kottkivnta

Täiere mobile

Rezanie mobilnym

Rezanje mobilne

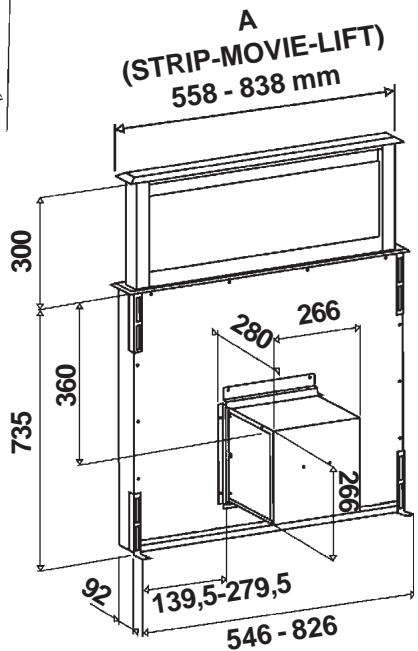

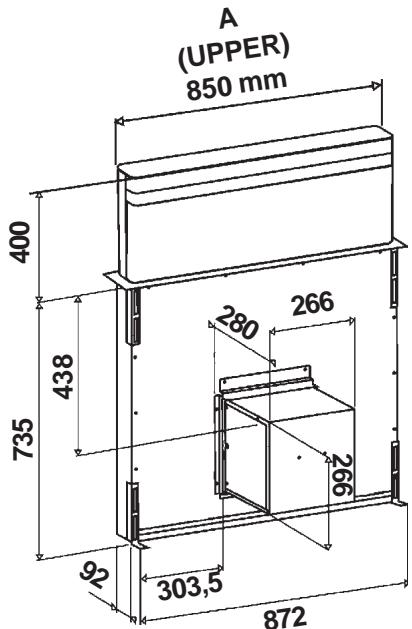

A = 558	B = 550
A = 838	B = 830
A = 850	B = 878

1 ABCDE

4 BDEGH

2 BD

5 ABCDEFGH

3 FGH

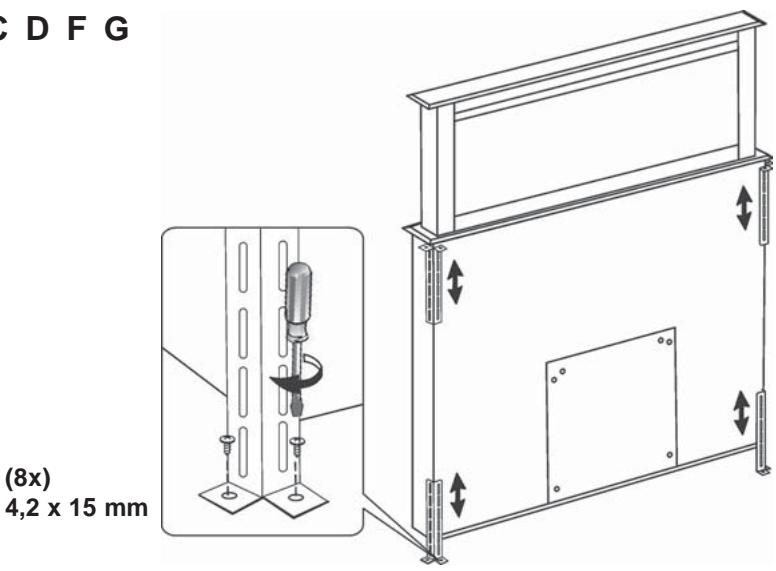

6 ABCDFG

7 ABCDFG

8 E H

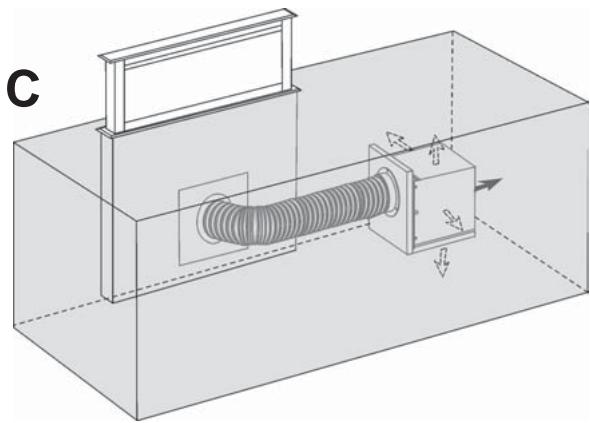

9 C

10
A B

11

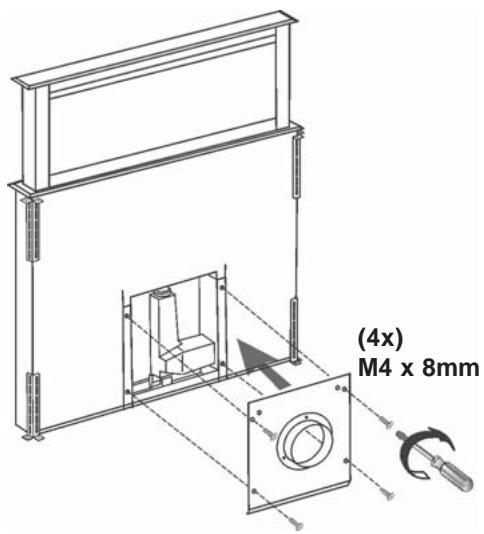

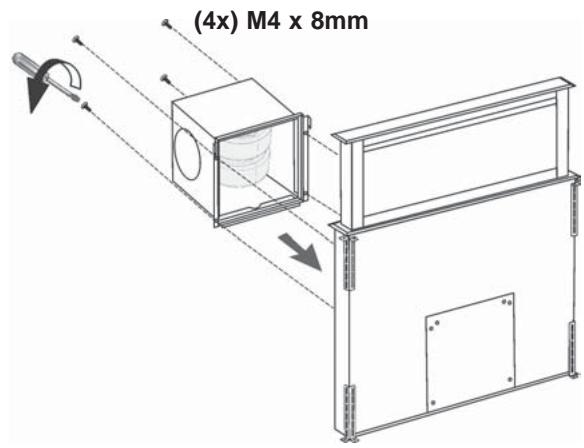

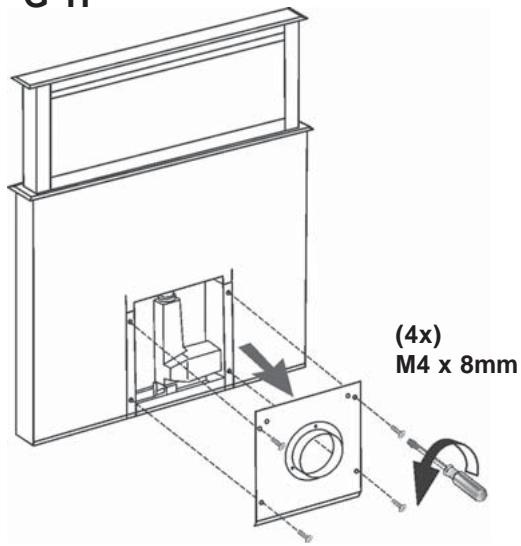

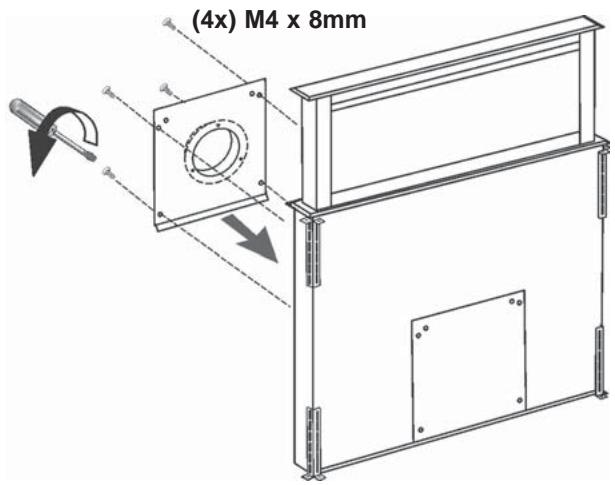

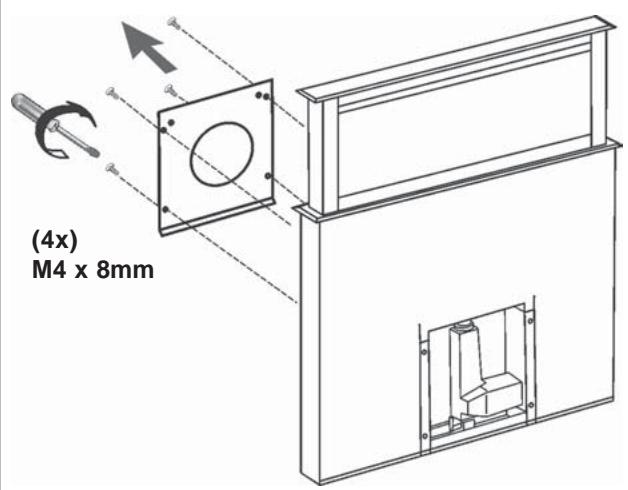

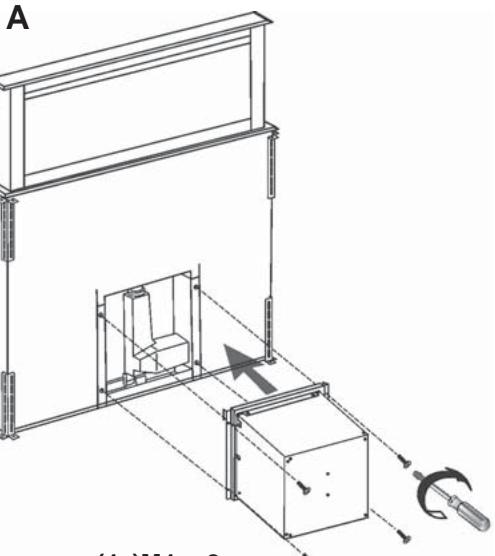

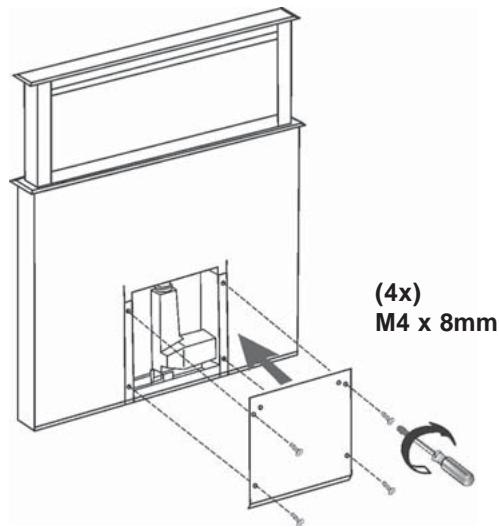

(4x)M4 x 8mm

13

12 B

14 DG

15 C F

16 A B

Pri vykonávaninstalácieaúdrzbypoužívajte

rukavice.

Ak je napájací kabel poškodený, je treba ho nechat vymenit' zo strany vyrobcu alebo strediska technickej podpory, vymenu v každom prípadé musí vykonat osobas podobnou kvalifikaciou tak, aby nedoslo k akémukol'vek riziku.

• Len pre odsávače vybavené elektronickým ovládaním (OVLÁDAČE Postava 24-25-26): 4. (intenzívna) rychloset sa po 5 minutach fungovania automaticky zniži na 3. rychloset, aby došlo k optimalizácii spotreby energia.

• Len pre odsávače vybavené elektronickým ovládaním (OVLÁDAČE Postava 27): Ak chcete optimalizovat spotrebu energia, vysoká rychlost' signalizovaná Červenymi LED diódami (L) sa automaticky zniži na štandardnépo 5 minútach prevádzky.

• Ak bude odsávač pár zapnutý (svetla a/alebo motor), to po 10 hodinách v pripadé chybajúcich prikazov zo strany užívatěa, bude automaticky nastavený na režim OFF, a všetky funkcie budu vypnuté.

! Prijavte otvor a rurku na odvod vzduchu (priemer 150mm).
! Použite rurku s minimál nou použite'lou dízkou.
! Použite rúkru s co najmenşím počtom ohybov (maximány uhol ohybu: 90°).
! Vyhybajte sa prudkým zmenám plochy odvodnej rúky.
! Použite rúrku s Čo najhladšími vúntorným povrchom.
! MateriaI odvodnej rurky musi splnat poziadavky platnych noriem.
! Nezapájte odsávač pár ku odvodom a komínom, ktoré odvázajú dmy spařovania (kotol, kozub, sporáky a pod.).
! Odvádzány vzduch musí spínat podmienky predpisov príslušných zodpovedních organov.

Okrem toho sa odvádzany vzduch nesmie odvádzat otvorom v mure, ak tento otvor nie je určený iba na tento učel.

! V miestnosti zabezpečte otvory na prívod vzduchu, aby

sa predišlo tomu,Že sa Činnostou odašača párvytvorí v miestnosti negativny tlak (ktorý nesmie prekročit' 0,04 mbar); teda, ak sa odašač pár používasučasne so spotrebičmi, ktoré na svoju prevádku využívajú iný ako elektrický zdroj energia (plynové sporáky, olejové piecky, sporák na uhlie a pod.), može dojst' k javu, kedy tepelný zdroj vysaje spaliny.

S FILTROVÁNÍM ALEBO S ODVODOM VZDUCHU?

Odsávač pármözebyt'vo verzii s odsávaním alebo s filtrovaním vzduchu. Hned'na začiatku sa rozhodnite o druhu instalacie.

Verzia s odsavanim vzduchu

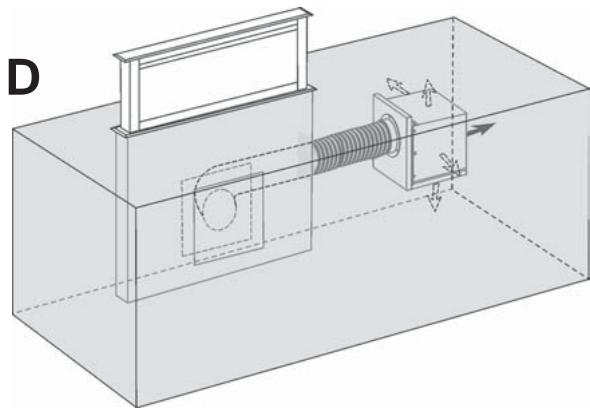

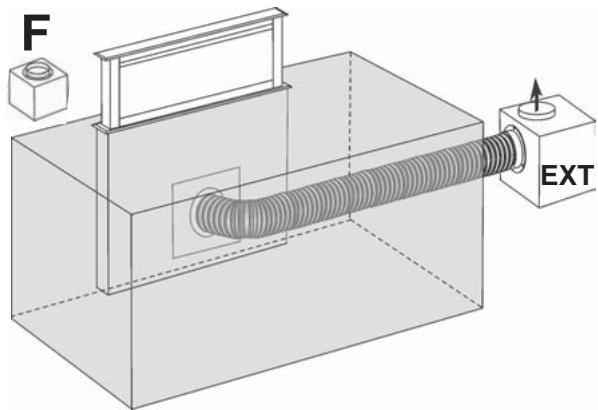

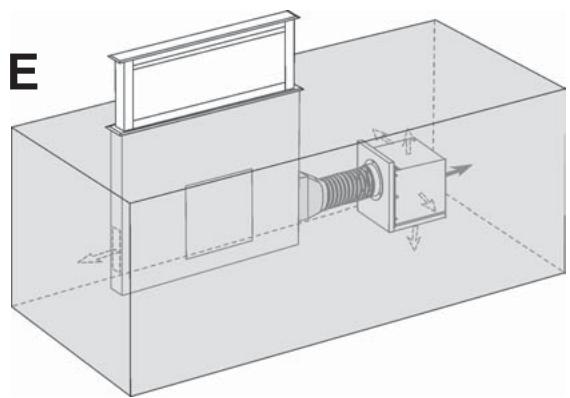

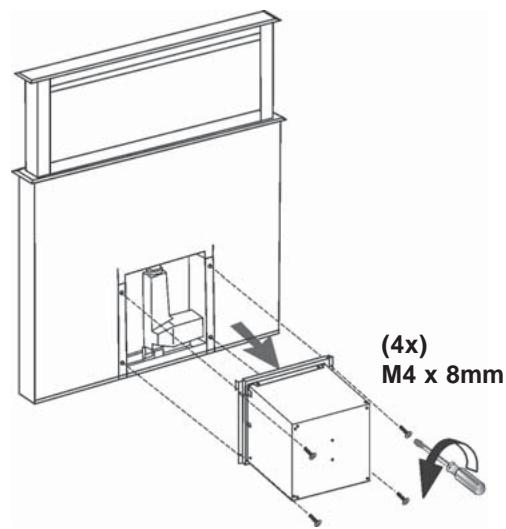

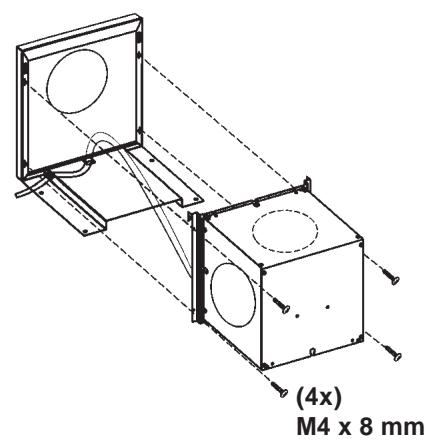

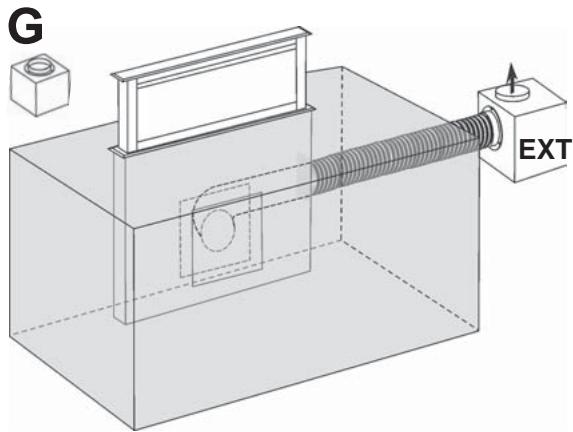

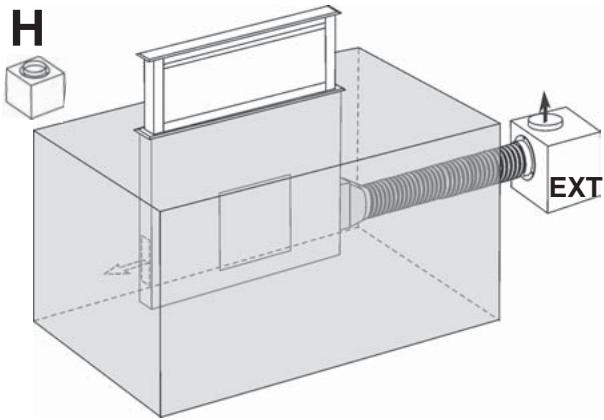

Verzia sexternym motorom

Odsávač pár Čistí vzduch a odvádza ho von cez odvodnú rúrku (priemer 150 mm).

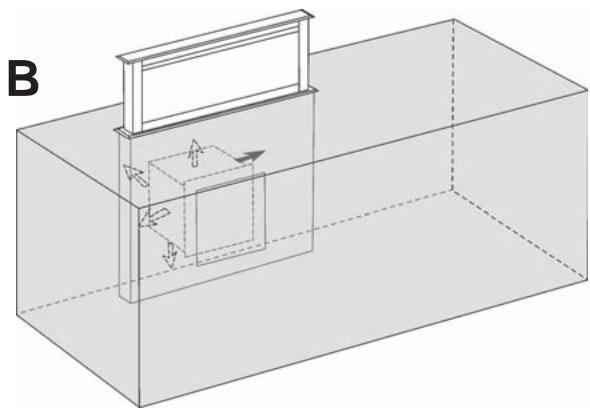

Verzia s filtrovaním vzduchu

P2: zapnutá/vypnutá kontrolka - (iba u niedtorych modelov: dlhým stlacením tlacdla je možné menit intensitzu kontrolky High/Low). Poznámka: Zapnutie kontrolky je zobrażné P2, iba ak je panel nasávania úplne otvorený

P3: zapnuty/vypnuty motor - 1^rchychl.

P4: 2^rychl.

P5: 3^rchychl.

P6: 4^rychl.

P7: hore/dole panel nasávania (vo fáze otvaranie je možné zastavit panel vžiadanej výške podla stlacenia tlacidla)

Funkcia Timer 5':

Dlhym stlacinem (>2^n) tlacidiel P3, P4, P5 a P6 sa aktivuje funkcia Timer 5'. Motor sa zastaví po 5 minútach. Ked je funkcia aktíva, prislušné kontrlka bliká podla aktuálnej rychlosti motora.

Zobrazenie alarmov filtrov:

Odmastovacie filtré: Po 30-tich hodinách fungovania motora sa kontrolka tlacidla P1 Rozsvieti na 30 sekünd vždy, ked vypnete motor.

Uhlíkový filter: Po 120-tich hodinách fungovania motora zacne kontrlka tlacidla P1 blikat po dobu 30-tich sekünd vždy, ked vypnete motor.

OVLÁDAČE Postava 25

P1: reset alarmu filtrov
P2: zapnuty/vypnuty motor - 1^rchychl.
P3: 2^rchychl.

P4: 3^rychl.
P5: 4^rýchl.
P6: hore/dole panel nasávania (vo fáze otváranie je možné zastavit panel vžiadnej výške podla stlacenia tlacidla)

Funkcia Timer 5':

Dlhym stlacenim (>2^ ) tlacidiel P2, P3, P4 a P5 sa aktivuje funkcia Timer 5'. Motor sa zastaví po 5 minútach. Ked je funkcia aktívna, prislušná kontrlka bliká podla aktuálnej rychlosti motora.

Zobrazenie alarmov filtrov:

Odmastovacie filtré: Po 30-tich hodinách fungovania motora sa kontrlka tlacidla P1 Rozsvieti na 30 sekünd vždy, ked vypnete motor.

Uhlíkový filter: Po 120-tich hodinách fungovania motora zacne kontrlka tlacidla P1 blikat po dobu 30-tich sekünd vždy, ked vypnete motor.

OVLÁDÁČE Postava 26

P1: zapnuty/vypnuty motor - 1^rchychl.
P2: 2^rychl.
P3: 3^rychl.
P4: 4^rychl.
P5: hore/dole panel nasávania (vo fáze otváranie je možné zastavit panel vŽiadanej výške podla stlacenia tlacidla)

Funkcia Timer 5':

Pri bežiacom motore dlhym stlačením tlacidiel P1 - P4 (v závislosti od nastavenej rychlosti) aktivujete funkciu Timer 5' (5 minút). Ked' je tátó funkcia aktívna, bliká kontrolka príslušnej rychlosti (L1 - L4). Motor sa zastaví po 5 minútach.

Zobrazenie alarmov filtrov:

Po 30 hodinach Funktion motora svieti kontrolka L1 - L5 po dobu 30 sekund vždy, kěd' sa vypne motor.

Po 120 hodinách funkcie motora bliká kontrolka L1 - L5
po dobu 30 sekünd vždy, kěd sa vypne motor.

Stlačením jegneho z tlačidiel P1 - P5 na 2 sekundy vykonáte pri zobrazenom alarme RESET alarmu.

OVLADACE Postava 27

A = Tlačitko Stand-by/OFF/Vozík.

Pri vypnutom odsávači stlačenie tohto tlacidla spósobí otvorenie vozíka do výšky 30 cm (tlacidlo bliká rychlo). Opatovný stisk tohto tlacidla spósobí zdvihnutie odsávača do výšky 40 cm. Ak odsávačnedostane d'alsie prikazy, zapne sa funkcia stand-by, ktorá sa automaticicky vypne po 5 minutach. V stand-by režime tlacidlo A svieti, a tlacidlá B, C a F su iba podsvietené.

Pred Čistením sa uistite, Že odsávač nie je zapnutý (podsvetlené musí byt'len tlacidlo A). Podržaním stlaceného tlacidla (> 2 ") sa zapné/vypné režim prevádzky na dobu 3 minút: po tuto dobu odsávač nemóze prijímát ziadne príkazy (všetky tlacidlá su iba podsvietené).

B = Tlačidlo urovne osvetlenia / OFF. Ak chcete zvolit maximálnu, stredné alebo nízku uroveř osvetlenia alebo osvetlenia úplné vypnúť, opakovane stlačte toto tlačidlo. Podržanie stlačeného tlačidla (> 2") zapné/vypné pomocné osvetlenie (tyka sa len niedkortorych modelov).

D = Tlačidlo zniženia otáčok motora

E = Tlačidlo zvyšenia otáčok motora

L = Zóna slideru pre rychlost' motora. Posunutie prstom v tejto oblasti (tj. suçasné pritlačenie a posunutie prsta) umožnuje zvyšit' alebo znižit' otáčky motora. Vysoká rychlost' je signalizovaná Červenou farbou.

F = Casovač. Pre aktiváciu Časovača stlačte príslušné tlačidlo. Beh motora sa zastaví automaticicky po 5 minútach (tlačidlo bliká rychlo). Stlačení tlačidla, kěd' je 5-timinutový Časovač aktivovaný, spôsobí zapnutie 10-timinutoveho Časovača (tlačidlo bliká pomaly). Ak chcete Časovač vypnúť, pridržte stlačené tlačidlo (>2").

Vyrobok je za učelom správného fungovania vybavený seriou bezpečnostných zariadení, ktoré slúžia aj na prevalciu prípadnéch zraneni zapričineních jeho nepatričnéch používaním.

V každom prípade budte pri používaní vyrobku velmi opatrní, maximánu pozornost' venujte najma jeho pohybujúcim sa sučastiam.

ALARM NA OVLÁDACOM PANELI (OVLÁDACE Postava 24-25-26)

1. Blikanie vsetkych kontroliek LED: signalizuje zablokovanie teleskopického vozíka. Vyčkajte 30", potom stlačte tlacidlo UP/DOWN, čím sa vozík odkoluje.
2. Blikanie kontrolky LED tlacidla UP/DOWN: signalizuje nespravne pripojenie prendeho panela filtrov. Uvedte panel do spravnej polohy.

ALARM NA OVLÁDACOM PANELI (OVLÁDAČE Postava 27)

1. Blikajúce sípky (tlacidla D, E): Znamána to, ze teleskopický vozík je uzamknutý. Odstránte preká●ku a stlačte tlacidlo Aznovu aktivovat'vozík.
2. G tlacidlo bliká: znamená to, ze tukový filter nie je správné zaistená. Zmente to správné.

1. Klúče a H blikanie: Chyba v polohe vozíka. Stláčte tlácidlo pre obnovenie správnéj pozície (košík je úplné uzavretý a znovu otvorený).

UDRZBA

Ak je svetlo LED poškodené, musí byt' vymené
vyrobcom, autorizovaným technickým servisom alebo
osobou s podobnými kvalifikáciami, co umožné predist
ohrozeniu každého druhu.

Cistenie odsavača pár

KEDY CISTIT:aby sa predišlo riziku požiaru, cistite odsávac aspon kaźdé 2 MSIace.

CISTENIE POVRCHU: používajte utierku navlhčenu vovlažnej vode sneutralnym Čistiacim prostriedkom (prelakované odsávače pár); používajte špecificné prípravky na antikorové, medené alebo mosadzné odsávače pár.

CISTENIE VNUTRA: používajte utierku (alebo šteteč)
namocenú v denaturovanom liehu.

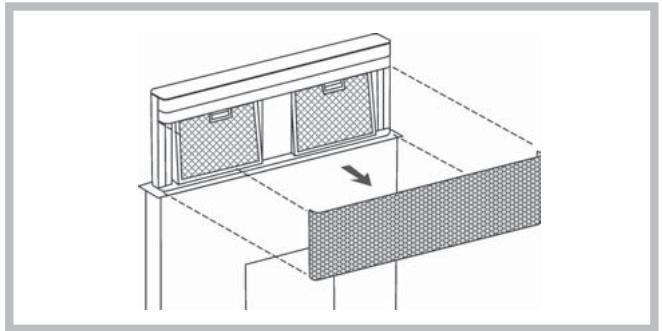

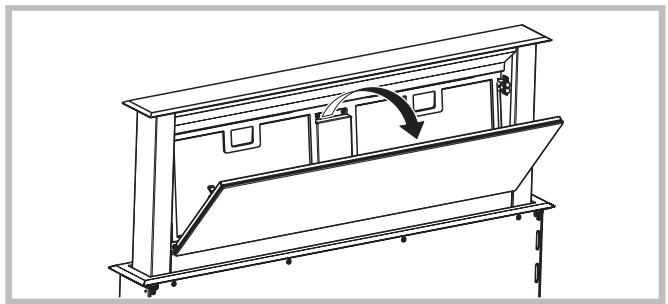

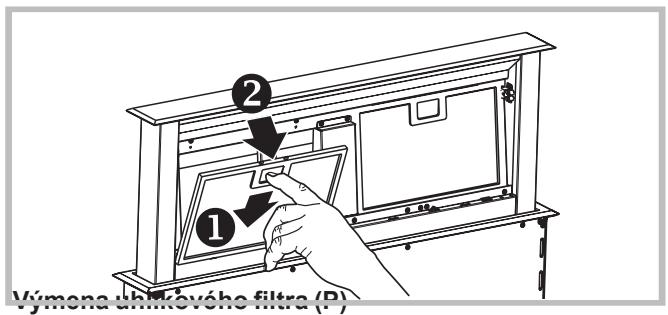

AKO VYBRAT FILTR: treba zatlačit dozadu uchytku nachádzajúcu sa vedla rukováte a potiahnut' filter smerom dolu.

AKO CISTIT FiltRE: umyte ichneutralnym cistiacim prostriedkom ručne alebo v umyvačke riadu. V pripadu umyvania v umyvačke riadu moze dojst' k zmene farby filtrov, co však vŽiadinom pripadu neovplyvní ich učinnost'.

Ak sa vám zdá, zeNieco nefunguje správne, predtym, akozavoláte prevádzku Servisu, vykonajte nasledujúce jegnoduché kontroly:

• Ak ośsávać pár nefunguje:
  Skontrolujte, ci:
• nedoslo k prerušeniu dodávy elektriny.

• bola nastavená nejaká rychlost.

• Ak je vykonnost' odsávača pár slabá: Skontrolujte, Či:

• Nastavená rychlost' motora stačí na odsávanie uvoǐného množstva dymu a pár z priřavy jegál.

• V kuchyni je dostatočné vetranie, ktoré zabezpećí dostatočné prívod vžduchu.

• Nie je opotrebovaný uhlíkový filter (v przypade odsávača párs滤rovám vzduchu).

• Ak sa odsávač pár počas bežnej Činnosti vypne: Skontrolujte, Či:

• nedoslo k prerušeniu dodávy elektriny.

• nezasiahol dvojpolovy bezpečnostný spinač.

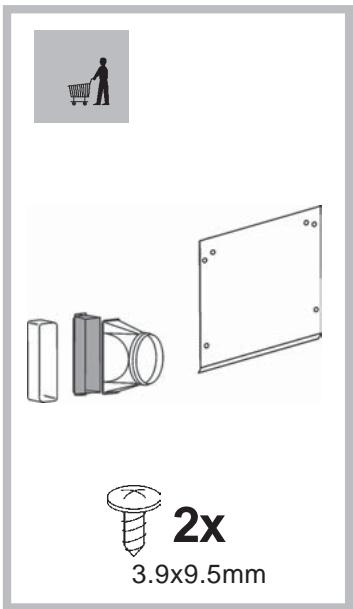

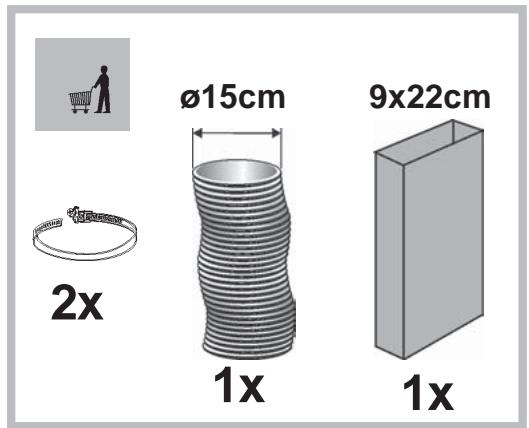

Diely, ktoré sa nedodávajú spolu s vyrobkom
