MODE D'EMPLOI 1FFYPI BARAZZA
FEEL 1FFYPI
BARAZZA

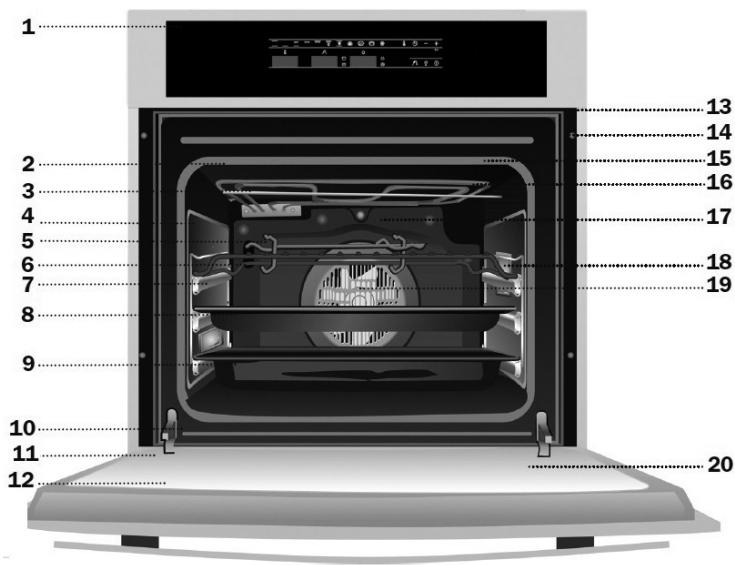

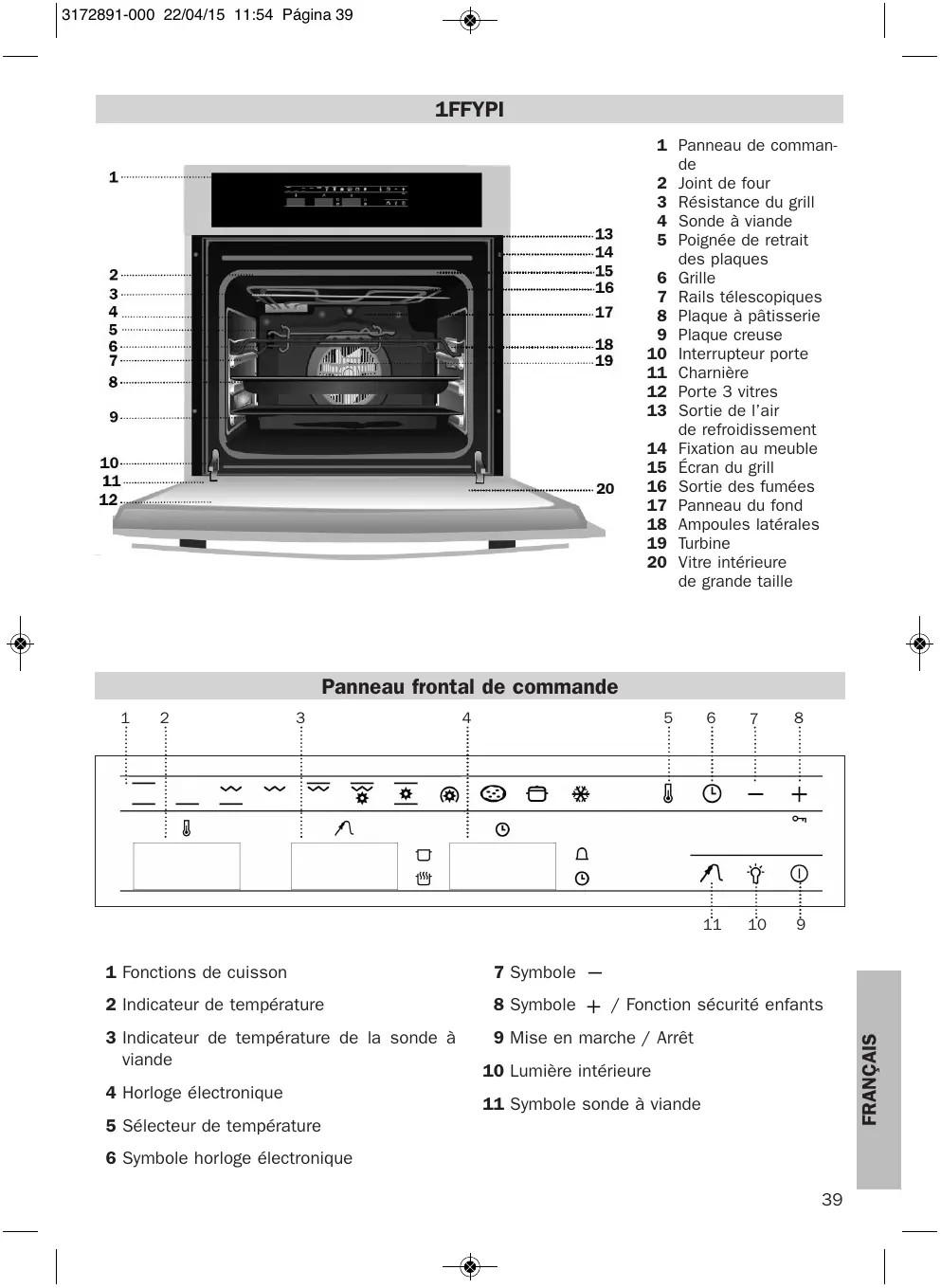

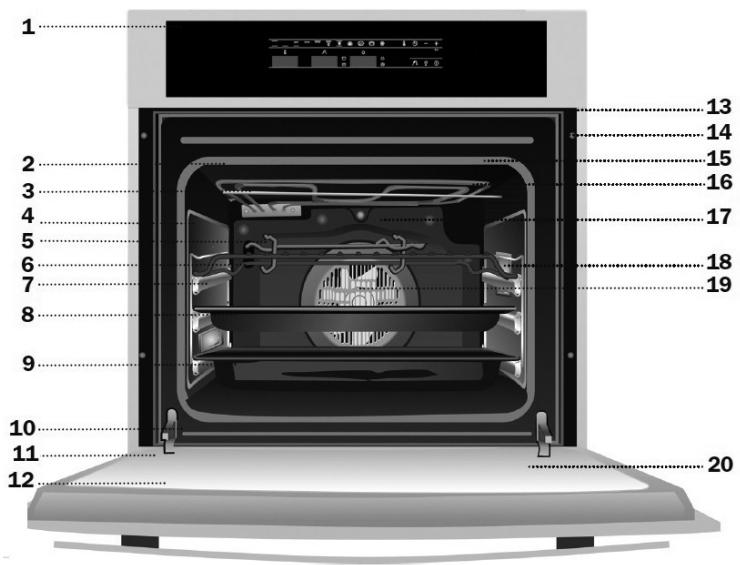

1 Panneau de commande 2 Joint de four 3 Résistance du grill 4 Sonde à viande 5 Poignée de retrait des plaques 6Grille 7 Rails téléscopiques 8 Plaque à pâtisserie 9 Plaque creuse 10 Interrupteur porte 11 Charnière 12 Porte 3 vitres 13 Sortie de l'air de refroidissement 14 Fixation au meuble 15 Ecran du grill 16 Sortie des fumées 17 Panneau du fond 18 Ampoules laterales 19 Turbine 20Vitre interieure de grande talle

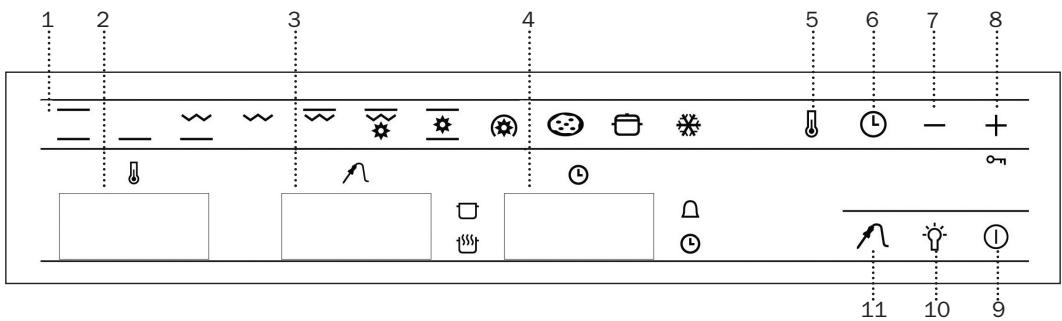

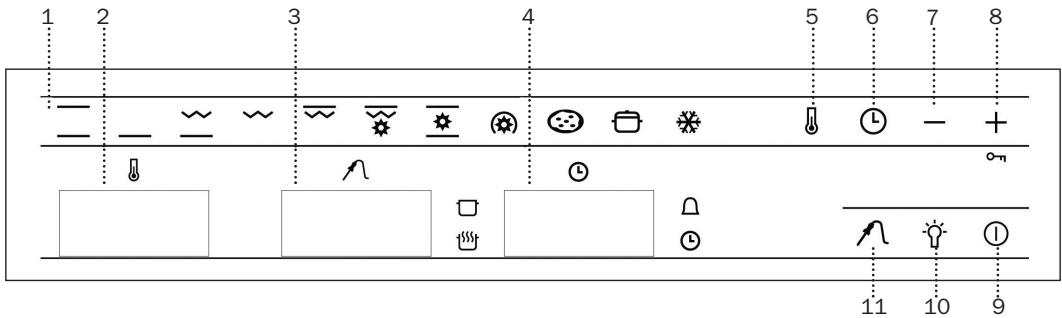

Panneau frontal de commande
1 Fonctions de cuisson 2 Indicateur de température 3 Indicateur de température de la sonde à viande 4 Horloge électronique 5 Sélecteur de température 6 Symbole horloge électronique
7 Symbole - 8 Symbole + / Fonction sécurité enfants 9 Mise en marche / Arrêt 0 Lumière intérieure 1 Symbole sonde à viande
Traditionnel
On l'utilise pour faire des gâteaux ou des tartes pour lesquels la chaleur de cuisson doit être uniforme et pour obtenir une texture spongieuse.
Chaleur seulement depuis la partie inférieure. Idéale pour chauffer des plats ou faire lever des pâtes à gâteaux et autres.
Grill et sole
Spécialement conçus pour les rôtis. Ils peuvent être utilisés pour tout type de morceaux, indépendamment de la taille.
Grill
Gratins et rôtis en cuisson superficielle. Il permet de dorer la couche externe sans modifier l'intérieur des aliments. Conseillé pour des morceaux plats tels que le bifteck, les cotelettes, le poisson, les tartines.
Maxigrill
Il permet de gratiner de plus grandes surfaces que le grill, à une puissance plus importante, pour dorer plus rapidement les aliments.
Maxigrill à turbine
Il permet de rôtir de façon uniforme et de dorer en même temps la surface. Idéal pour les grillades. Spécialement conçu pour les pièces de grande taille, comme les volailles, le gibier... Il est recommandé de disposer la pièce de viande sur la grille du four et de placer la plaque en-dessous, pour l'écoulement du jus.
Attention
Lors de l'utilisation de la fonction grill, maxigrill ou maxigrill à turbine, la porte doit rester fermée.
Traditionnel à turbine
Idéal pour les rôts et les gâteaux. Le ventilateur répartit la chaleur de façon uniforme à l'intérieur du four, réduisant le temps et la température de cuisson.
Turbo
La turbine répartit la chaleur provenant de la résistance située à l'arrière du four. L'uniformité de la température générée permet de cuisiner sur 2 hauteurs en même temps.
Spécialement conçu pour la cuisson des pizzas, tourtes, tartes et gâteaux fourrés aux fruits.
Spécialement conçu pour cuisiner les viandes en sauce, à l'étouffée, etc... de manière traditionnelle, et en général pour les recettes qui demandent une cuisson « à feu lent », avec des temps de cuisson particulièrement longs et des températures basses.
Afin d'obtenir de bons résultats, il est conseillé d'utiliser des casseroles fermées par un couvercle, en s'assurant qu'elles puissent aller au four.
Recommandations pour la décongélation des aliments
La décongélation se réalise grâce à un système d'air chaud à 2 niveaux, le niveau HI pour les viandes en général, et le niveau LO pour les poissons, les pâtisseries et le pain. Lorsque la fonction décongélation est sélectionnée, il est possible de désigner les niveaux HI ou LO sur l'afficheur de température, en appuyant sur le symbole et ensuite sur les symboles + ou -.
- Les aliments sans emballage doivent être placés sur la plaque du four ou dans un plat.
- Pour décongeler de grosses piè pérer les liquides.
- Les viandes et les poissons n'ont pas besoin d'être totalement décongelés pour être cuisinés. Il suffit que la surface soit tendre pour pouvoir ajouter les condiments.
- Il faut toujours cuisiner l'aliment après l'avoir décongelé.
- Ne pas recongeler un aliment déjà décongelé.
Pour les temps de décongélation et le niveau à sélectionner, se reporter au tableau suivant:
| ALIMENT | NIVEAU LO | NIVEAU HI |
| Peso | Tempo | Peso | Tempo |
| Pain | 1½ Kg | 35 min | | |
| Tarte | 1½ Kg | 25 min | | |
| Poisson | 1½ Kg | 30 min | | |
| Poisson | 1 Kg | 40 min | | |
| Poulet | | | 1 Kg | 75 min |
| Poulet | | | 1,5 Kg | 90 min |
| Côte | | | 1½ Kg | 40 min |
| Viande hachée | | | 1½ Kg | 60 min |
| Viande hachée | | | 1 Kg | 120 min |
Les temps sont fournis dans le tableau à titre indicatif, le temps de décongélation dépendra de la température ambianté, du poids de l'aliment et du degré de congélation de l'aliment.
Attention
Cette horloge électronique est équipée de la technologie Touch-Control. Pour l'utiliser, il suffit d'appuyer sur les symboles représentés sur la vitre.
La sensibilité du panneau tactile s'adapte constamment aux conditions ambiantes. Lorsque vous branchez le four au réseau électrique, veillez à ce que la surface vitrée de l'horloge soit propre et ne présente aucun obstacle.
Si l'horloge ne répond pas correctement lorsque vous touchez la vitre avec le doigt, il faut alors débrancher le four du réseau électrique puis le rebrancher après un court instant. Le réglage des capteurs se fait automatiquement et ces derniers réagiront lorsque vous toucherez les commandes tactiles.
Réglage de l'heure sur l'horloge électronique
En allumant le four, vous pourrez voir que l'horloge clignote sur 12:00 et ©. Appuyez sur les symboles + ou - pour permettre l'horloge à l'heure. Vous entendrez ensuite deux bips confirmant le réglage.
Si vous pouvez modifier l'heure, appuyez plusieurs fois sur le symbole de l'horloge © jusqu'à ce que le témoin © clignote. En appuyant sur les symboles + ou -, vous pourrez modifier l'heure. Vous entendrez ensuite deux bips consécutifs confirmant la modification effectuée.
Fonctionnement manuel
Une fois l'horloge réglée, votre four est prêt à fonctionner:
1 Appuyez sur le symbole de Mise en Marche ⑨. 2 Appuyez sur le symbole de la fonction de cuisson sélectionné. 3 L'indicateur de température indiquera une température préréglée pour cette cuisson. Si vous souhaitez la modifier, il suffit d'appuyer sur le symbole de température puis d'appuyer sur les symboles + ou - pour sélectionner la température désirée. 4 La cavité supérieure du four commencera à chauffer. Avec les fonctions, la fonction de préchauffage rapide sera activée pendant quelques minutes. Lorsque la température sélectionnée est atteinte, le four émettra un signal sonore.
Attention: avec cette fonction de préchauffage, le moteur turbo situé au fond de la cavité supérieure du four s'active.
5 Pendant le chauffage, l'indicateur ° clignote pour indiquer la transmission de chaleur à l'aliment. 6 Pour interrompre la cuisson, il faut appuyer sur le symbole Arrêt ①.
Attention
À la fin de la cuisson, vous verrez que le refroidissement du four continue à fonctionner jusqu'à ce que l'intérieur du four réduise sa température de manière appropriée.
Éclairage du four
La lumière à l'intérieur du four s'allumera
-lorsque on ouvre la porte du four. Au bout d'un certain temps sans fermer la porte du four, la lumière s'éteindra pour réduire la consommation électrique.
-Lorsque on sélectionne une fonction de cuisson. Au bout d'un moment, la lumière s'éteindra.
Si vous souhaitez allumer la lumière pendant la cuisson, il suffit d'appuyer sur le symbole de lumière intérieure. Si vous appuyez sur le symbole de manière prolongée, la lumière restera allumée pendant toute la cuisson.
Fonctions de l'horloge électronique
Durée de cuisson : permet de cuisiner durant un temps sélectionné, puis, le four s'éteint automatiquement.
Heure de fin de cuisson: permet de cuiriner jusqu'à une heure établie, puis, le four s'éteint automatiquement.
Durée et fin de cuisson: permet de programmer la durée et l'heure de fin de cuisson. Cette fonction permet une mise en marche automatique du four à l'heure, et pour la durée de cuisson sélectionnée (durée). Le four s'éteindra automatiquement à l'heure programmée (fin de cuisson).
Avertisseur: Une fois la durée programmée écoulée, un signal sonore retentit, que le four soit allumé ou éteint.
Sécurité enfants: Cette fonction verrouille le four, ce qui évite que les enfants en bas âge le manipulent.
Programmation de l'inverseur
1 Appuyez à plusieurs reprises sur le symbole de l'horloge ① jusqu'à ce que le symbole s'allume.
2 Sélectionnez le temps après lequel vous souhaitez que l'horloge sonne en appuyant sur les symboles + ou -.
3 Il y aura ensuite 2 bips consécutifs indiquant le temps restant avant que l'horloge ne sonne et le symbole clignotera lentement, indiquant que l'avertisseur est bien programmé. 4 Une fois la durée programmée écoulée, un signal sonore retentira et le symbole clignotera plus rapidement. 5 Appuyez sur n'importe quel symbole de la façade pour arrêter le signal sonore.
Vous pouvez modifier le temps sélectionné à tout moment, en appuyant à plusieurs reprises sur le symbole de l'horloge ⑨ jusqu'à ce que le symbole clignote, puis en appuyant sur les symboles + ou -. Vous entendrez ensuite deux bips consécutifs confirmant la modification effectuée.
Programmation de la durée de cuisson
1 Appuyez sur le symbole de l'horloge Ⓒ, le symbole s'allumera. 2 Sélectionnez la durée de cuisson, en appuyant sur + ou -. 3 Il y aura ensuite 2 bips consécutifs, indiquant le temps de cuisson restant, et le symbole clignotera lentement, indiquant que vous four s'éteindra automatiquement. 4 Sélectionnez une fonction et une température de cuisson. 5 Une fois la durée de cuisson écoulée, le four s'éteindra, l'avertisseur sonore retentira et le symbole clignotera plus rapidement. 6 Appuyez sur n'importe quel symbole de la façade pour arrêter le signal sonore.
À tout moment, vous pouvez modifier le temps sélectionné en appuyant sur le symbole de l'horloge Ⓒ, et en appuyant ensuite sur les symboles + ou -. Vous entendrez ensuite deux bips consécutifs confirmant la modification effectuée.
Programmation de l'heure de fin de cuisson
1 Appuyez . 2 Sélectionnez l'heure de fin de la cuisson, en appuyant sur les symboles + ou -. 3 Il y aura ensuite 2 bips consécutifs, indiquant le temps de cuisson restant, et le symbole clignotera lentement, indiquant que votre four s'éteindra automatiquement. 4 Sélectionnez une fonction et une température de cuisson. 5 Une fois l'heure sélectionnée atteinte, le four s'éteindra, l'avertisseur sonore retentira, et le symbole clignotera plus rapidement. 6 Appuyez sur n'importe quel symbole de la façade pour arrêter le signal sonore.
À tout moment, vous pouvez modifier l'heure de fin sélectionnée, en appuyant à plusieurs reprises sur le symbole de l'horloge © jusqu'à ce que le symbole clignote, puis en appuyant sur les symboles + ou -. Vous entendrez ensuite deux bips consécutifs confirmant la modification effectuée.
Vous pouvez utiliser cette fonction même en cours de cuisson. Il suffit alors de suivre ces mêmes instructions, à l'exception de l'étape 4.
Programmation de la durée et de la fin de cuisson
1 Appuyez sur le symbole de l'horloge , le symbole s'allumera. 2 Sélectionnez la durée, en appuyant sur + ou -. 3 Il y aura ensuite 2 bips consécutifs, le temps de cuisson restant s'affichera et le symbole clignotera lentement. 4 Appuyez à plusieurs reprises sur le symbole de l'horloge jusqu'à ce que le symbole s'allume.
5 Sélectionnez l'heure de fin de la cuisson, en appuyant sur les symboles + ou -. 6 Il y aura ensuite 2 bips consécutifs, l'heure actuelle s'affichera et le symbole restera allumé. 7 Sélectionnez une fonction et une température de cuisson. 8 Le four restera éteint, le symbole allumé, et le symbole clignotera lentement. L'afficheur de l'horloge indiquera l'heure actuelle et la lumière intérieure restera éteinte. Notre four est programmé. 9 Lorsqu'il est l'heure de lancer la cuisson, le four se mettra en marche et la cuisson s'effectuera pendant la durée sélectionnée. L'afficheur de l'horloge indiquera le temps de cuisson restant. 10 Une fois l'heure sélectionnée atteinte, le four s'éteindra, l'avertisseur sonore retentira, et les symboles clignoteront. 11 Appuyez sur n'importe quel symbole de la façade pour arrêter le signal sonore.
Si au cours de la cuisson, vous pouvez modifier l'heure de fin, appuyez à plusieurs reprises sur le symbole de l'horloge © jusqu'à ce que le symbole clignote. À ce moment, vous pouvez modifier l'heure de fin en appuyant sur les symboles + ou -. Vous entendrez ensuite 2 bips confirmant la modification effectuée.
Fonction sécurité enfants
Cette fonction verrouille le four, ce qui évite que les enfants en bas âge le manipulent. Pour activer cette fonction, appuyez sur le symbole + de manière prolongée, un long bip retentira et des points clignotants apparaitront entre les chiffres de l'indicateur de température B. Notre four est verrouillé.
Pour désactiver la fonction de sécurité enfants, il faut appuyer de manière prolongée sur le symbole + et entendre un bip prolongé.
Attention
En cas de coupure de courant, toute la programmation de l'horloge électronique sera effacée et l'indication 12:00 clignotera sur l'afficheur de l'horloge. Il vous faudra alors remettre l'horloge à l'heure et procéder à une nouvelle programmation.

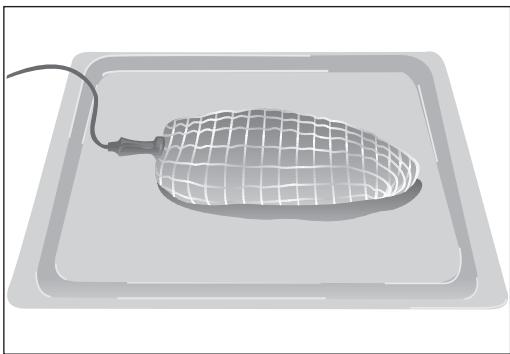

Utilisation de la sonde à viande
La sonde à viande mesure la température à l'intérieur du roti. Lorsque la température préselectionnée est atteinte, le four s'éteindra automatiquement. La sonde à viande permet d'obtenir une cuisson idéale quelque soit le type de viande ou le poids du roti.
Utilisez seulement la sonde à viande d'origine. - Placez la sonde avant de commencer le rôti. - Insérez la sonde sur un côté du rôti de manière à ce que la pointe reste au cœur de celui-ci. - Insérez complètement la sonde jusqu'à un manche.
- Il est conseillé de retourner le rôti à mi-cuisson, il faut donc en tenir compte pour ne pas avoir de problème avec la sonde.
- e dans une zone vide, comme cela peut arriver avec des volailles.

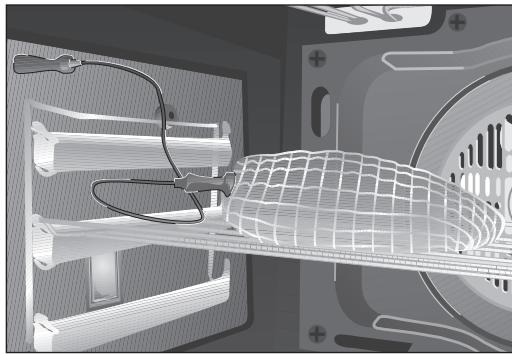

Utilisation de la sonde à viande
- Enfournez le rôti préparé avec la sonde à viande.
- Branchez la fiche de la sonde dans la prise située sur le côté supérieur gauche du four.
- En branchant la sonde, une température conseillée (65 °C) s'affichera sur l'indicateur de température de la sonde (3), situé sur la façade.
- Si vous souhaitez modifier la température conseillée, il suffit d'appuyer sur le symbole puis sur les symboles + ou -.
- Il y aura ensuite deux bips consécutifs pour confirmer la température sélectionnée.
- Sélectionnez une fonction et une température pour la cuisson du roti, veuillez alors vous reporter aux tableaux de cuisson.
- Une fois la température préselection pendant quelques instants.
- Appuyez sur n'importe quel symbole de la façade pour arrêter le signal sonore.
- Le roti est cuit selon votre goût et prêt à être servi.
À tout moment, vous pouvez changer la température sélectionnée pour le roti en appuyant sur le symbole A puis sur les symboles + et -.
Tableau des valeurs individuelles de cuisson avec la sonde à viande.
| CUISSON | Température Sonde | Observations |
| Roast-Beef | 35 - 40 °C | SAIGNANT |
| Roast-Beef | 45 - 50 °C | À POINT |
| Roast-Beef | 55 - 60 °C | BIEN CUIT |
| Gigot d'agneau | 65 - 70 °C | |
| Épaule | 80 - 85 °C | |
| Filet (longe) | 65 - 70 °C | |
| Jambon | 80 - 85 °C | |
| Poulet | 75 - 80 °C | |
| Dinde rôtie | 80 - 85 °C | |
Poignée de retrait des plaques
La poignée de retrait des plaques est utilisée lorsque vous avez besoin de déplacer la plaque afin de vérifier l'état de la cuisson. Voir dessins. Il est nécessaire d'utiliser des gants de protection lorsque vous manipulez la plaque hors du four.

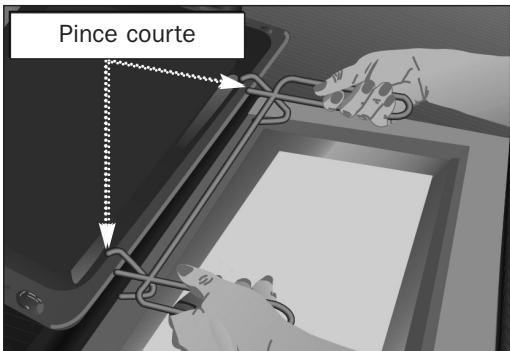

Position pour la plaque à pâtisserie. La pince courte au-dessus de la plaque.

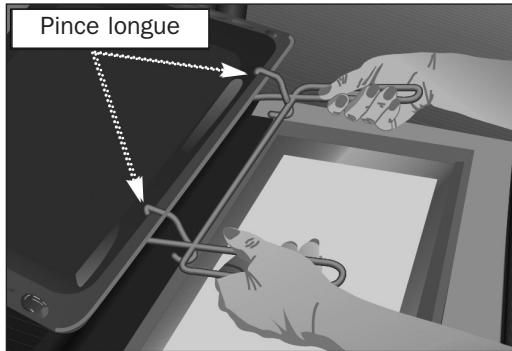

Position pour la plaque creuse. La pince longue au-dessus de la plaque.
Attention
Avant de remplacer l'ampoule, vérifiez tout d'abord que le four est bien débranché.

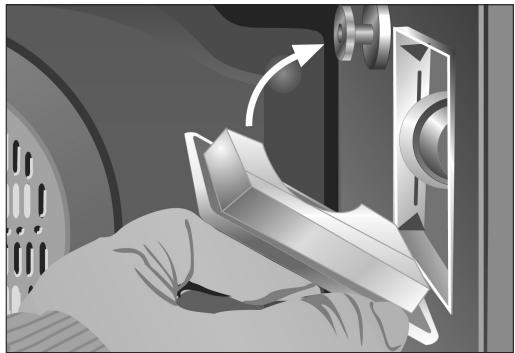

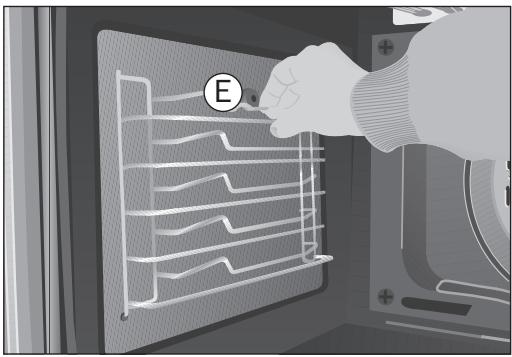

- Démontez les supports chromés, en desserrant l'écrou (E).

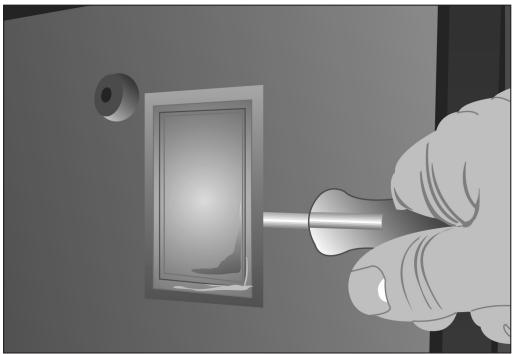

- Retirez la lentille de la douille à l'aide d'un outil.
- Remplacez l'ampoule.
- Remontez la lentille, en vous assurant qu'elle est bien emboîtée.
L'ampoule doit avoir une résistance à la chaleur jusqu'à 300°C, commandez-la auprès du service d'assistance technique.
Manuel générique d'entretien et d'installation FOUR
Sécurité électrique
Lisez attentivement ces consignes pour obtenir un rendement optimal de votre four. Conservez ce manuel de façon à ce qu’il puisse être consulté par tout nouveau propriétaire.
Sécurité électrique
- Pour le branchement du four au réseau électrique, l'installateur doit utiliser un câble d'alimentation de type H05RR-F, H05SS-F ou H07RN-F. Le schéma de branchement est indiqué figure 23.
- Le four doit toujours être branché à une prise de terre en bon état, conformément à la réglementation en vigueur.
- Le branchement doit se faire avec un interrupteur unipolaire, adapté à l'intensité à supporter et ayant une ouverture entre contacts d'au moins 3 mm pour le débranchement en cas d'urgence, de nettoyage ou de changement d'ampoule. Le câble de prise de terre ne devra en aucun cas passer par cet interrupteur.
- Cet interrupteur peut être remplacé par une fiche tant que celle-ci reste accessible en usage normal.
- Toute manipulation ou réparation de l'appareil, y compris le remplacement du câble, doit être réalisée par des personnes autorisées du Service d'assistance technique utilisant des piè
- Débranche le four lorsqu'il est en panne.
- Pour les fours munis de plaques de cuisson, seules celles recommandées par le fabricant pourront être installées.
Sécurité des enfants
- Veillez à ce que les enfants ne s'approchent pas du four lorsque celui-ci est en marche car il atteint des températures très élevées.
- Les enfants de moins de 8 ans doivent être tenus à l'écart à moins d'être sous surveillance permanente. Les enfants ne doivent pas jouer avec l'appareil.
- Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que par des personnes aux capacités physiques, sensorielles ou mentales réduites, si ceux-ci ont reçu les instructions nécessaires à un usage sans danger de l'appareil et qu'ils comprennent les risques encourus.
Sécurité pendant l'utilisation du four
- Le four doit toujours être fermé lorsqu'il est en marche.
- Le four ne doit être utilisé que lorsqu'il est installé à l'intérieur du meuble (voir Installation du four).
- La plaque et la grille sont équipées d'un système permettant de faciliter leur extraction partielle et de manipuler des alimentés.
- Lorsqu'il est en marche, le four chauffe : utilisez des gants de protection lorsque vous souhaitez effectuer des manipulations à l'intérieur et évitez de toucher les éléments de chauffage.
- Utilisez uniquement la sonde de température fournie à l'intérieur du four (pour les modèles dotés de cette fonctionnalité).
Nettoyage et entretien
- Pour toute intervention de ce type, vous devez débrancher l'appareil du réseau électrique.
- N'utilisez pas de nettoyants abrasifs ni d'appareils à vapeur ou d'eau à pression.
- Le nettoyage et l'entretien à réaliser par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
- Avant de remplacer l'ampoule, assurez-vous que le four est bien débranché du réseau électrique afin d'éviter tout risque de choc électrique.
Attention
Afin de connaître les fonctionnalités et équipements spécifiques de votre four, consultez le Guide rapide d'utilisation qui accompagne ce manuel.
Avant la première utilisation
Suite au processus de fabrication, le four peut contenir des restes de graisses ou autres impuretés. Afin de les éliminer, procédez comme suit :
- Retirez tous les éléments de l'emballage, y compris le plastique protecteur s'il y en a un.
- Branchez votre four sur la fonction ou, à défaut, à 200 °C pendant 1 heure. Pour cela, consultez le Guide rapide d'utilisation qui accompagne ce manuel.
- Laissez-le refroidir en ouvrant la porte, de façon à ce qu’il soit ventilé et ne conserve pas d’odeurs à l’intérieur.
- Une fois le four refroidi, nettoyez-le ainsi que ses accessoires.
Lors de cette première mise en marche, le four dégage des fumées et odeurs ; assurez-vous que la cuisine est bien ventilée.
Emballage écologique
L'emballage se compose de matériaux entièrement recyclables et pouvant être réutilisés. Consultez votre administration municipale afin de connaître les normes locales de tri de ces matériaux.
Attention
Le symbole n'present sur le produit ou sur l'emballage indique que cet appareil ne peut être traité comme un déchet ménager normal. Vous devez le déposer à un point de collecte des déchets électriques ouiques afin qu'il puisse être recyclé. De cette façon, vous contribuerez à éviter de possibles conséquences négatives pour l'environnement et la santé publique occasionnées par une mauvaise manipulation. Pour plus d'informations sur le recyclage de l'appareil, veillez prendre contact avec l'administration de votre ville, service de gestion des ordures ménagères, ou avec l'établissement qui vous a vendu le produit.
Autres consignes importantes
Le four doit toujours fonctionner porte fermée. - Le fabricant décline toute responsabilité en cas d'utilisation autre que la préparation d'aliments à usages domestiques. - Ne conservez pas d'huile, de graissé ou de substances inflammables à l'intérieur du four, car elles peuvent représenter un danger si vous mettez le four en marche. - Ne vous appuyez pas ou ne vous asseyez pas sur la porte du four lorsqu'elle est ouverte, cela pourrait l'endommager ou mettre en danger votre sécurité. - Ne recouvrez pas le fond du four de papier aluminium car cela pourrait nuire à la cuisson et endommager l'email de la cavité ainsi que l'intérieur du meuble de votre cuisine. - Pour faire cuire un aliment, placez la plaque ou la grille sur les rails latéraux à l'intérieur du four. - Ne déposez aucun plat ou aliment sur le fond du four ; utilisez toujours les plaques et la grille. - Ne versez pas d'eau sur le fond du four pendant son fonctionnement, cela pourrait endommager l'émail. - Lors de la cuisson, ouvrez la porte le moins possible afin de réduire la consommation d'énergie. Pour les plats à forte teneur en liquide, il est normal que de la condensation se forme sur la porte du four. - Nettoyez l'intérieur du four afin d'éliminer les restes de graisses ou d'aliments qui, lors de cuissons ultérieures, produiront des fumées et odeurs ou provoqueront l'apparition de tâches.
Attention :
Vous devez débrancher l'appareil du réseau électrique avant de réaliser toute intervention.
1 Four émaillé à nettoyage facile
Lorsque le four est froid et pour les surfaces émailées (par exemple, le fond du four), utilisez une brosse nylon ou une éponge avec de l'eau tiède savonnée. Si vous utilisez des produits de nettoyage pour four, appliquez-les uniquement sur les surfaces émailées et en suivant les consignes du fabricant.
2 Fours émaillés spécialement adaptés à d'autres systèmes de nettoyage
Veuillez consulter la Fiche technique de votre four.
Attention
Ne nettoyez pas l'intérieur de votre four avec des appareils de nettoyage à vapeur ou de l'eau à pression. N'utilisez pas non plus de tampons à récycler en métal, de brosses en fil de fer ou tout autre ustensile susceptible de rayer l'émail.
- D'autres modèles de four disposent d'un système de nettoyage par catalyse (auto-nettoyage). Ce système élimine les petits restes de graisse durant la cuisson à températures élevées.
Utilisation du grill abattant (selon les modèles)
Pour nettoyer la partie supérieure du four :
- Attendez que le four soit froid.
- Tournez la vis (A) et baissez la résistance de grill au maximum. Figure 1.
- Sur d'autres modèles de four, il faut pressionner avec les deux mains la baguette de la résistance de grill (B), jusqu'à ce qu'elle se détache de la fixation supérieure. Figure 2.
- Otez la résistance et nettoyez la partie supérieure du four.
- Enfin, REPLACER LA RÉSISTANCE DE GRILL EN POSI-tION initiale.
Nettoyage des panneaux catalytiques
Si les restes d'aliments sur l'email résistant au nettoyage normal (auto-nettoyage), alors :
1 Démontez les panneaux et laissez-les tremper le temps nécessaire pour ramollir les restes de nourriture. 2 Nettoyez les panneaux à l'aide d'une éponge et d'eau claire. 3 Séchez les panneaux et remontez-les dans le four. 4 Mettez le four en marche pendant une heure à 200 °C.
Attention
N'utilisez pas de produits nettoyants achetés dans le commerce ni de poudres abrasives sur la surface des panneaux catalytiques.
Consignes pour démonter les supports et les panneaux catalytiques plats.
1. Enlevez les accessoires de l’intérieur du four.
2. Enlevez les supports (C) en les faisant sortir de l’écrou (D). Figure 3.
3. Dévissez l’écrou (D) pour libérer les pan-neaux catalytiques plats. Figure 4.
4. Pour démonter le panneau du fond, enlevez la vis (E). Figure 5.
5. Pour le montage, suivez le processus inverse.
Attention
Pour votre sécurité, ne mettez jamais le four en marche sans le panneau de fond, qui protège le ventilateur.
Nettoyage de l'extérieur et des accessoires du four
Nettoyez l'extérieur et les accessoires du four avec de l'eau tiède savonneuse ou un autre détergent doux.
Pour les surfaces inoxydables, agissez avec précaution et utilisez une éponge ou un torchon qui ne soit pas susceptible de les rayer.
Nettoyage de la porte du four
N'utilisez pas de tampons à récurer en métal, de brosses en fil de fer, ni de poudres commerciales ou abrasives pour nettoyer la porte du four, car ceux-ci peuvent rayer la surface et provoquer des bris du verre.
Selon le modèle du four, vous pouvez démonter la porte pour faciliter son nettoyage. Pour cela :
1 Ouvrez la porte. 2 Relevez complètement les leviers (F). Figure 6. 3 Fermez la porte jusqu'à ce qu'elle s'emboîte dans les deux leviers. Figure 7. 4 En saisissant la porte par les côtés avec les deux mains, soulevez et tirez la porte du four jusqu'à faire complètement sortir les charnières (G). Figure 8.
Pour remonter la porte, suivez la procédure inverse.
Pour d'autres modèles de four, respectez les consignes suivantes :
1 Ouvrez complètement la porte. 2 Introduisez des vis de sécurité dans les trous visibles des charnières de la porte. Figure 9. 3 Saisissez la porte latéralement avec les deux mains et fermez-la presque entièrement. 4 Soulevez maintenant la porte et sortez les charnières des fentes avant du four en tirant vers l'extérieur. Figure 8.
Attention
Ne retirez les verrous de sécurité à aucun moment car la charnière est tendue et cela pourrait engendrer des dommages. De plus, il serait impossible de remonter la porte sans les verrous.
Pour remonter la porte, saisissez la porte à deux mains et insérez les charnières dans les ouvertures correspondantes, dans la partie avant du four. Ouvrez lentement et complètement la porte du four.
Nettoyage de la porte avec vitre intérieure de grande taille
Consignes de démontage / montage de la vitre intérieure
1 Ouvrez la porte du four. 2 Saisissez la vitre par la partie inférieure (H) et tirez-la vers l'extérieur. Figure 10. 3 La vitre intérieure est alors débloquée. Retirez-la.
Attention
Lorsque vous retirerez la vitre intérieure, la porte se refermera.
4 Nettoyez la vitre intérieure et l'intérieur de la porte du four. 5 Insérez ensuite les supports de la vitre intérieure dans les fentes supérieures de la porte (I). Figure 11. 6 Poussez la vitre vers la porte (K). 7 Appuyez avec les deux mains sur les deux supports inférieurs (L) tout en poussant la vitre vers la porte (M) et celle-ci se fixera à la porte. Figure 12.
Instructions de démontage/montage des vitres intérieures. four 90 cm
1. Ouvrez la porte du four.
2. Tournez complètement les deux cliquets (N) pour verrouiller la rotation de la porte. Fig 13
3. Appuyez avec les doigts sur le point 1 situé sur la partie supérieure des deux côtés de la porte du four. Fig 14
4. En maintenant le doigt enfoncé sur le point 1, tirez sur la fermeture supérieure de la porte. Fig 15
5. Les vitres intérieures de la porte se détachent, ce qui permet de les nettoyer facilement avec du produit à vitres et un chiffon doux.
Mise en garde
Si la rotation de la porte n'a pas été verrouillée avec le cliquet (N), prêtez une attention particulière lors du retrait des vitres intérieures car la porte du four se refermera.
6 Après avoir nettoyé les vitres, remettez-les en place en suivant le même ordre de façon à ce que l'inscription TERMOGLASS inscrite sur le verre soit lisible. 7 Placez de nouveau la fermeture en haut de la porte en vous assurant que les étiquettes latérales encadrent le point 1.
Attention
Pour changer l'ampoule, assurez-vous d'abord que le four est débranché du réseau électrique.
- Dévissez la lentille de la douille.
- Changez l'ampoule et revenissez la lentille.
L'ampoule de rechange doit partager une résistance à la chaleur allant jusqu'à 300°C ; commandez-la auprès du service d'assistance technique. Figure 16.
Pour d'autres modèles de four, respectez les consignes suivantes:
- Dévissez le verre du support de l'ampoule avec l'aide d'un outil. Fig 17
- Changez l'ampoule.
- Mettez de nouveau le verre en place, en s’assurant qu’il emboîte sans le forcer dans la position correcte. Fig 18
Si quelque chose ne fonctionne pas
| Le four ne fonctionne pas |
| Vérifiez le branchement au réseau.
Vérifiez les fusibles et le limiteur de votre installation.
Assurez-vous que l'horloge est en position manuelle ou programmée.
Vérifiez la position du sélectionur de fonctions et de températures. |
| La lumière intérieur du four ne s'allume pas |
| Changez l'ampoule.
Vérifiez qu'elle soit correctement montée selon le Manuel d'instructions. |
| Le voyant de chauffe ne s'allume pas |
| Sélectionnez une température.
Sélectionnez une fonction.
Le voyageant ne s'allume que lorsque le four préchauffe pour atteindre la température sélectionnée. |
| Il y a de la fumée lorsque le four est en marche |
| Processus normal lors de la première mise en marche.
Nettoyez régulièrement le four.
Réduisez la quantité deGRAisse ou d'huile ajoutée à la plaque.
N'utilise pas de températures plus élevées que celles indiquées dans le tableau de cuisson. |
| La cuisson ne donne pas les résultats escomptés |
| Revoyez les tableaux de cuisson pour有關ir des indications sur le fonctionnement de votre four. |
Attention
Si, malgré ces conseils, le problème persiste, contactez votre Service d'assistance technique.
Si l'appareil ne fonctionne pas, communiquez au Service d'assistance technique le type d'anomalie observé en indiquant :
1 Le numéro de série (S-No)
2 Le modèle de l'appareil (Mod.)
que vous pourrez trouver gravés sur la plaque de caractéristiques. Celle-ci se trouve dans la partie inférieure du four, que vous pourrez voir en ouvrant la porte.
Installation
Ces informations sont exclusivement dirigées à l'attention de l'installateur, qui est responsable du montage et du branchement électrique. Si vous installez vous-même le four, le fabricant décline toute responsabilité relative aux possibles dommages.
Pour déballer le four, tirez sur la languette située sur la partie inférieure de la boîte et pour le déplacer, prenez-le par les poignées latérales, jamais par celle de la porte. - Des ouvertures sont réalisées dans le meuble suivant les dimensions indiquées sur la figure, la dimension minimale du fond du meuble étant de 550 mm (voir figures 19, 20 et 21). - Pour l'encastrement des fours multifonctions, la partie arrière du meuble, qui correspond à la zone foncée (A) de la figure 22, ne doit présenter aucune saillie (renforts de meubles, tuyauteries, bases de prises, etc.). L'adhésif utilisé pour le recouvrement plastique des meubles doit supporter des températures supérieures à 85°C.
Branchement électrique
L'installateur doit vérifier que :
- La tension et la fréquence du réseau correspondent à celles indiquées sur la plaque de caractéristiques.
- L'installation électrique peut supporter la puissance maximale indiquée sur la plaque de caractéristiques.
- Après le branchement électrique, vérifie que tous les éléments électriques du four fonctionnent correctement.
Installation du four
Pour tous les jours et après avoir effectué le branchement électrique,
1 Introduisez le four dans le meuble en vous assurant que le câble d'alimentation n'est pas coincé ni en contact avec les parties chaudes du four. 2 Fixez le four au meuble avec les vis fournies, en les vissant au meuble à travers les trous visibles une fois la porte ouverte. 3 Faites attention à ce que la carcasse du four ne soit pas en contact avec les parois du meuble et qu'il y ait au moins 2 mm la séparant des meubles voisins.
Tableaux de cuissons FOUR
Vous trouverez dans les tableaux des indications de température et des temps de cuisson, selon les quantités et les moules à utiliser, mais dans tous les cas votre expérience sera finalement votre meilleure conseillère. Les fonctions du four sont différentes selon le modèle. Pour de bons résultats, il est conseillé de préchauffer le four, en fonction ou l. Le temps de préchauffage du four est terminé lorsque le voyant lumineux d'échauffement s'éteint.
