Marque	EBODE
Modèle	IR LINK C
Référence fabricant	IRLCK
Type de produit	Extendeur / répéteur infrarouge
Bande de fréquence IR	30 à 60 kHz (large bande)
Protocoles IR supportés	NEC, RC5, RC6, RCMM, XMP
Alimentation	Secteur (prise murale)
Infrastructure câble	Câble coaxial CATV existant
Compatibilité écrans	Plasma, LCD, LED
Appareils compatibles	Blu-ray, DVR, décodeur satellite, décodeur câble, récepteur A/V
Dimensions boitier	25 x 40 x 55 mm
Couleur	Noir
Langue notice	Français, Anglais

FOIRE AUX QUESTIONS - IR LINK C EBODE

A quoi sert l'EBODE IR LINK C ?

L'EBODE IR LINK C est un extendeur infrarouge qui permet de piloter des appareils audio/vidéo dissimulés dans un meuble, une armoire ou une autre pièce. Il reçoit le signal IR de votre télécommande et le retransmet vers l'équipement caché, sans nécessiter de vue directe.

Quels appareils peut-on contrôler avec l'IR LINK C ?

Le système est compatible avec les lecteurs Blu-ray, récepteurs A/V, DVR, décodeurs satellite, décodeurs câble et tout équipement audio/vidéo utilisant des signaux infrarouge standards. Il supporte les protocoles NEC, RC5/6, RCMM et XMP.

Quelles sont les fréquences IR supportées ?

L'IR LINK C couvre une large bande de 30 à 60 kHz, ce qui le rend compatible avec la grande majorité des télécommandes du marché (NEC, RC5, RC6, RCMM, XMP et autres protocoles courants).

Comment alimenter l'IR LINK C ?

L'IR LINK C est alimenté par le secteur (prise secteur murale). Aucune pile n'est requise pour le fonctionner, ce qui évite les pannes liées aux batteries.

L'IR LINK C fonctionne-t-il avec mon téléviseur Plasma, LCD ou LED ?

Oui, le système est conçu pour être compatible avec les téléviseurs et écrans Plasma, LCD et LED. Il peut être utilisé sans interférence avec ces technologies d'affichage.

Comment installer l'IR LINK C ?

Placez le récepteur IR dans la zone où vous utilisez votre télécommande (salon, bureau). Reliez-le à l'émetteur IR via le câble coaxial existant (CATV). Collez l'emetteur devant la cellule IR de l'appareil à contrôler. Branchez sur secteur et testez avec votre télécommande.

Peut-on utiliser le câble coaxial existant de la maison ?

Oui, l'IR LINK C est conçu pour fonctionner avec un câble coaxial CATV existant. Cela permet une installation discrète sans tirer de nouveaux câbles dans le logement.

Quelles sont les dimensions du boitier IR LINK C ?

Le boitier mesure 25 mm de hauteur, 40 mm de largeur et 55 mm de profondeur. Son format compact permet une installation discrète derrière ou sous les meubles.

Ma télécommande ne répond plus, que faire ?

Vérifiez d'abord que l'emetteur IR est bien collé face à la cellule réceptrice de l'appareil. Assurez-vous que le câble coaxial est correctement connecté aux deux extrémités. Vérifiez que l'alimentation secteur est branchée. Si le problème persiste, pointez directement la télécommande vers le récepteur IR sans obstruction.

Le signal IR traverse-t-il les murs ?

Non, le signal infrarouge ne traverse pas les murs. C'est précisément le rôle de l'IR LINK C : il capte le signal IR dans une pièce et le retransmet via câble vers une autre pièce ou un meuble fermé où se trouve l'équipement.

Le manuel est-il disponible en français ?

Oui, la notice d'utilisation de l'EBODE IR LINK C est fournie en français et en anglais. Elle compte 36 pages et couvre l'installation, le câblage et le dépannage.

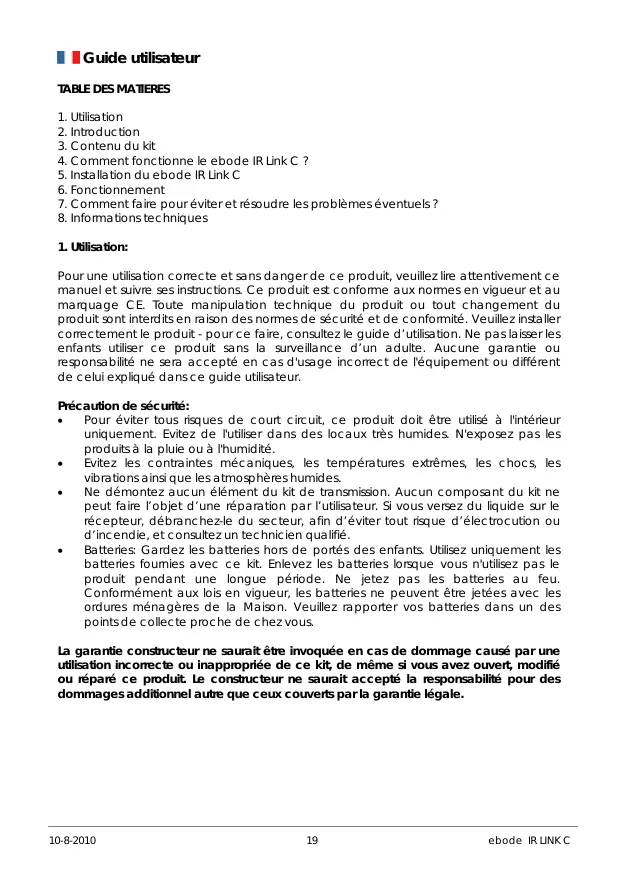

MODE D'EMPLOI IR LINK C EBODE

1. Utilisation
2. Contenu du kit
3. Comment fonctionne le ebode IR Link C ?
4. Fonctionnement
5. Comment faire pour éviter et résoudre les problèmes eventuels?
6. Informations techniques

1. Utilisation:

Pour une utilisation correcte et sans danger de ce produit, veuillez lire attentivement ce manuel et suivre ses instructions. Ce produit est conforme aux normes en vigueur et au marquage CE. Toute manipulation technique du produit ou tout changement du produit sont interdits en raison des normes de sécurité et de conformité. Veuillez installer correctement le produit - pour ce faire, consultez le guide d'utilisation. Ne pas laisser les enfants utiliser ce produit sans la surveillance d'un adulte. Aucune garantie ou responsabilité ne sera acceptée en cas d'utilisation incorrecte de l'équipement ou différent de celui expliqué dans ce guide utilisateur.

Précautions de sécurité:

Pour éviter tous risques de court-circuit, ce produit doit être utilisé à l'intérieur uniquement. Évitez de l'utiliser dans des locaux très humides. N'exposez pas les produits à la pluie ou à l'humidité. - Évitez les contraintes mécaniques, les températures extrêmes, les chocs, les vibrations ainsi que les atmosphères humides. - Ne démontez aucun élément du kit de transmission. Aucun composant du kit ne peut faire l'objet d'une réparation par l'utilisateur. Si vous versez du liquide sur le récepteur, débranchez-le du secteur, afin d'éviter tout risque d'électrocution ou d'incendie, et consultez un technicien qualifié. - Batteries : Gardez les batteries hors de portée des enfants. Utilisez uniquement les batteries fournies avec ce kit. Enlevez les batteries lorsque vous n'utilisez pas le produit pendant une longue période. Ne jetez pas les batteries au feu. Conformément aux lois en vigueur, les batteries ne peuvent être jetées avec les ordures ménagères de la maison. Veuillez rapporter vos batteries dans un des points de collecte proche de chez vous.

La garantie constructeur ne saurait être invoquée en cas de dommage causé par une utilisation incorrecte ou inappropriée de ce kit, de même si vous avez ouvert, modifié ou réparé ce produit. Le constructeur ne saurait accepter la responsabilité pour des dommages additionnels autres que ceux couverts par la garantie légale.

2. Introduction

Nous vous félicitons d'avoir fait l'acquisition d'ebode IR Link C. Notre technologie propriété ebode eR²x™ (à prononcer irex) garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED). Fournit une reproduction précise des codes InfraRouge de la génération qui sont utilisés dans, par exemple, les télécommandes de boîtiers décodeurs et lecteurs multimédia (y compris RC5/6, RCMM, XMP).

IR Link C est un système d'extension Infrarouge alimenté par secteur qui permet un contrôle à distance total des équipements audio/vidéo (tels que lecteur Blu-ray, récepteur A/V, DVR, boîtier décodeur satellite, Tuner par le câble etc.) qui se trouvent dans d'autres pièces tout en utilisant le câble coaxial existant (CATV).

Un système d'extension IR (InfraRouge) est généralement constitué d'un périphérique de capture, le "récepteur", un circuit de distribution, le "Hub", et enfin la diode IR de sortie, (l'émetteur), qui transmet le signal IR aux équipements audio/vidéo.

3. Contenu du kit

L'ébode IR Link C se compose des éléments fournis suivants :

1. Un récepteur infrarouge, modèle IRLP. Il est placé dans la pièce éloignée pour recevoir les signaux IR de la télécommande.
2. Un injecteur INJ. Cette unité, située dans la pièce éloignée, injecte le signal de la télécommande dans le câble coaxial entre les pièces (avec le signal TV) et la transmet au coupleur CPL dans la pièce principale. Il fournit également une connexion rapide du récepteur IR IRLP et les câbles d'alimentation 12V CC.
3. Un coupleur CPL. Situé dans la pièce principale, ce coupleur extrait le signal de la télécommande du câble coaxial et le transmet aux émetteurs qui contrôlent
4. et d'être "collés" sur la "fenêtre" du capitre IR de leur équipement source. Un ensemble de pastilles adhésives de rechange est fourni.
5. Une alimentation 12 V CC. Celle-ci se branche dans une prise 230V~50Hz pour alimenter le récepteur IRLP.

6.3 Adhesifs de rechange pour les Émetteurs IR

4. Comment fonctionne l'ébode IR link c?

Le système ebode IR Link C utilise le cable coaxial qui transporte le signal RF TV de l'équipement source de la pièce principale vers la pièce éloignée, pour renvoyer les signaux infrarouge de commande à l'équipement source. Le cable coaxial peut aller jusqu'à 300 m de long. Si vous avez déjà un cable coaxial qui connecte votre équipement vidéo avec une pièce éloignée, suant mema de raccordement réel devrait être

similaire à la figure 1. Si ce n'est pas le cas, faibles passer un cable RG59 ou de préférence un cable RG6 de la pièce principale à la pièce éloignée.

REMARQUE: Si les amplificateurs, répartiteurs ou prises RF sont utilisés partout dans la ligne du cable coaxial entre le coupler CPL et l'injecteur INJ, vous devez vérifier si ces derniers sont passifs au Courant Continu afin d'être sûr d'acheminer les commandes IR via les amplificateurs et les répartiteurs.

Installation du recepteur IR IRLP

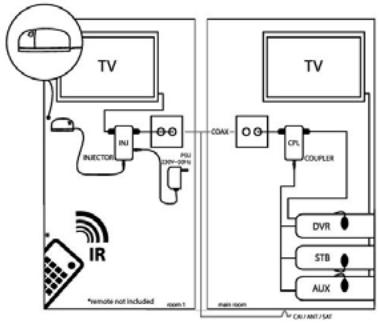

Insérez la mini prise rouge attachée à IRLP dans la prise marquée "IR RECEIVER" de l'injecteur INJ. Reportez-vous à la figure 2.

Branchez le cordon d'alimentation 12V CC dans la prise jack marquée "+12 V" de l'injecteur INJ. Branchez l'alimentation dans une prise 230V~ 50Hz après avoir fait toutes les autres connexions.

Placez le récepteur IR IRLP de sorte que le faisceau infrarouge de la télécommande portative soit orienté directement vers l'avant de l'unité (dans un rayon de 10m). Le récepteur

peut être fixé sur la surface à l'aide d'une bande adhesive double face ou via une barre sur le trou de vis en dessous de l'unité.

Installation de l'injecteur INJ

Insérez la prise "TO TV" située à l'arrière de l'injecteur INJ dans "RF IN" de la TV de la pièce éloignée. Branchez le cable pièce-a-piece dans "ANT INPUT" de l'injecteur INJ.

Installation du coupleur CPL

Insérez la prise "SAT/VCR" située à l'arrête du coupleur CPL dans "OUT TO TV" du DVR de la pièce principale. Branchez le cable pièce-à-pièce dans "REMOTE/TV" du coupleur CPL, tel qu'illustré à la Fig. 2

Installation du TRIPLE emetteur IR 3IREDB

Branchez l'émetteur 3IREDB dans la prise marquée "EMITTER" du coupleur CPL dans la pièce principale.

Les émetteurs doivent être installés directement sur la "fenêtre" du capteur infrarouge sur le panneau avant du récepteur satellite, DVR, boîtier décodeur câble, etc. Il suffit d'enlever le papier protecteur pour exposer la surface adhésive de chaque émetteur et de les appliquer au centre de la fenêtre du capteur.

REMARQUE: Bien que l'IRED paraisse souvent à l'œil, il est transparent à l'infrarouge. Le positionnement de l'IRED directement sur la fenêtre infrarouge du composant ne bloque pas le contrôle IR à partir d'une télécommande.

ATTENTION: Si vous utilisez un seul appareil A/V, vous n'avez pas besoin d'utiliser des émetteurs IR supplémentaires. Ne l'enlevez jamais du câble! Cachez simplement le câble et laissez-le à proximité du CPL.

6. Fonctionnement

Pour utiliser le système d'extension IR ebode IR Link C, il suffit de diriger votre télécommande vers le récepteur IR IRLP et d'appuyer sur la touche souhaitée. Une LED rouge à l'avant du récepteur IRLP indiquera la réception de leur commande infrarouge.

REMARQUE: La distance maximale utilisable entre votre télécommande IR et le récepteur IRLP varie pour chaque télécommande et peut être plus courte lorsque'ils sont directement utilisés dans la pièce où se trouve le récepteur satellite ou les autres dispositifs IR contrôlés.

Connexion multipieces avancee

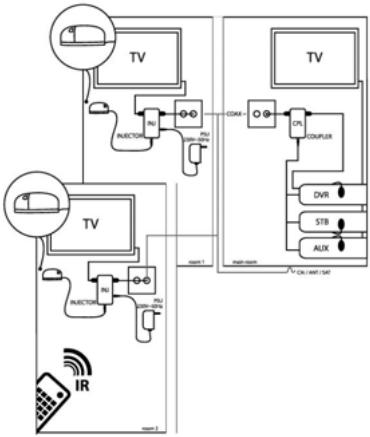

La figure 3 montre un système avancé utilisant deux IR Link C dans une installation multi pièces. Sauf dans le cas d'ajout d'un répartiteur Courant Continu 2 voies RF, les connexions sont essentiellement les mêmes.

7. Commentaire pour éventer et résoudre les problèmes eventuels

Bien que l'émetteur IR Link C soit équipé de la technologie propriété eIRxIM (à prononcer Irex), qui garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED), dans certains cas très rares, on est obligé de déplacer le Récepteur IR dans un autre endroit, si l'unité commence à recevoir des interférences imprévues. Ces

interférences peuvent, dans des cas graves, empêcher le système de fonctionner. Vous pouvez identifier ces interférences lorsque les Émetteurs IR sont allumés, même lorsque vous n'êtes pas en train d'utiliser une télécommande.

Après le repositionnement, vérifie si l'IR Link C fait fonctionner le récepteur satellite ou d'autres composants. Si l'IR Link C ne marche toujours pas, repositionnez les Émetteurs IR. Il se peut qu'il ne puisse pas être positionné directement sur le capteur InfraRouge de réception de l'appareil. Reportez-vous au guide d'utilisation de l'appareil ou du fabricant pour connaître l'emplacement exact du capteur infrarouge.

IMPORTANT: Pour les installations impliquant plus de deux pièces éloignées, faites appel à un installateur professionnel audio/video expérimenté dans les systèmes de télécommande infrarouge.

Avez-vous encore des questions? Veuillez visiter notre site www.ebodeelectronics.eu.

8. Informations techniques

Alimentation: 230VAC/50Hz, 12VDC 100mA; 2.1mm

Diode émettrice IR: 3 LEDs IR

Longueur du câble: 3 m au total du CPL aux LEDs IR

Récepteur: dimensions 55x40x25mm
