MANUALE UTENTE IR LINK C EBODE

1. Conformità d'uso
2. Introduzione
3. Contenuto della confezione
4. Come funziona ebode IR Link C?
5. Installazione di ebode IR Link C
6. Funzionamento
7. Come evitare e risolvere eventuali problemi
8. Informazioni tecniche

1. Conformità d'uso

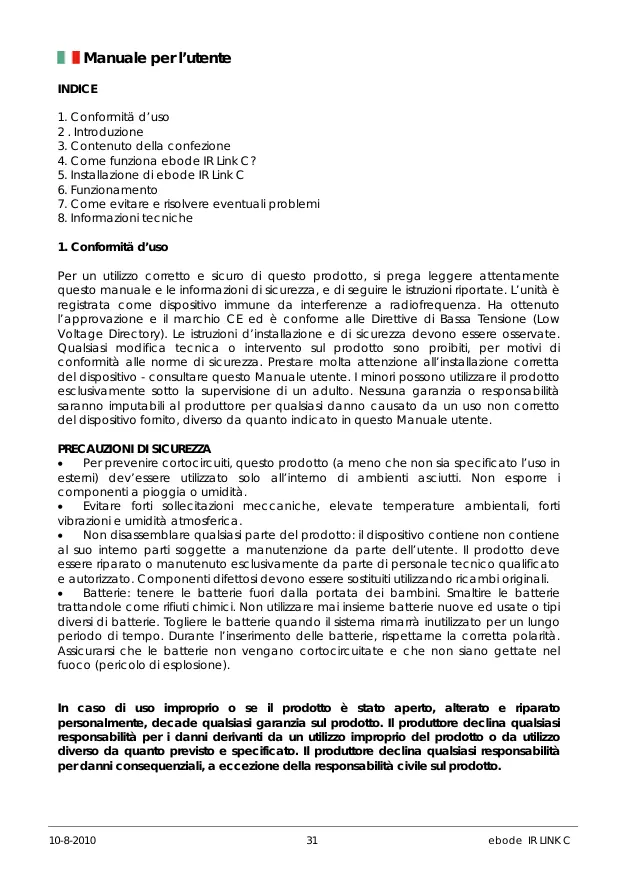

Per un utilizzo correto e sicuro di quello prodotto, si prega leggere attendamente quello manuale e le informazioni di sicurezza, e di seguire le istruzioni riportate. L'unità è registrata come dispositivo immune da interferenze a radiofrequenza. Ha tenuto l'approvazione e il marchio CE ed è conforme alle Direttive di Bassa Tensione (Low Voltage Directory). Le istruzioni d'installazione e di sicurezza devono essere osservate. Qualiasi modifica tecnia o intervento sul prodotto sono proibiti, per motivi di conformità alle norme di sicurezza. Prestare molto attenzione all'installazione corretta del dispositivo - consultare quello Manuale utente. I minori sono disponzare il prodotto esclusivamente sulla supervisione di un adulto. Nessuna garantía o responsabilità saranno imputabili al produttore per qualsiasi danno causato da un uso non correto del dispositivo fornito, diverso da quando indicate inizio Manuale utente.

PRECAUZIONI DI SICUREZZA

• Per prevenir cortocircuiti, Anything prodotto (a meno che non sia specificato l'uso in esterni) dev'essere utilizzato solo all'interno di ambienti asciutti. Non esporre i componenti a pioggia o umiddità.
• Evitare forti sollecitationi meccaniche, elevate temperature ambientali, fortii vibrazioni e umidità atmospherica.
• Non disassemblare qualsiasi parte del prodotto: il disposito contiene non contiene al suo interno parti soggette a manutenzione da parte dell'utente. Il prodotto deeva essere riparato o manutenuto esquisvamente da parte di personale tecnico qualificato e autorizzato. Componenti difettosi devono essere sostitui utilizzando ricambi originali.
• Batterie: tenere le batterie fuori alla portata dei bambini. Smaltire le batterie trattandole como rifiuti chimici. Non utilizzare mai insieme batterie nuove ed usate o tipi diversi di batterie. Togliere le batterie quando ilsystema rimarra inutilizzato per un lungo periodo di tempo. Durante l'insertimento delle batterie, rispettarne la corretta polarità. Assicurarsi che le batterie non vengano cortocircuito et che non siano gettate nel fuoco (pericolò di esplòsione).

In caso di uso impropero o se il prodotto è stato aperto, alterato e riparato personale, decade qualsiasi garanzia sul prodotto. Il produttore declina qualsiasi responsabilita per i dati derivanti da un utilizzo impropero del prodotto o da utilizzato diverso da quando previsto e specificato. Il produttore declina qualsiasi responsabilità per anni consequencesziali, e eccezione della responsabilità civile sul prodotto.

2. Introduzione

Congratiazioni per l'acquisto di ebode IR Link C. La nostra Tecnologia proprietaria eR²xM (pronunciation lirex) ebode garantisce un alto livello di immunita a raggi InfraRossi (IR) nei confronti del rumore della luce del sole, dellilluminatione CFL e dei TV a schermo pietto (compressi plasma, LCD e LED). Fornisce una riproduzione accurata dei codici a InfraRossi che vengono utilizzati nei telecomandi di ultima generatione, per esempio, nelle set-top box e nei media player (incl. RC5/6, RCMM, XMP di SKY HD).

L'IR Link C é un Sistema di Ripetizione a InfraRossi alimentato alla rete elettrica che consente il controllo totale a distanza del componenti' audio/video (comelettori Blu-ray, sinto amplificatori A/V, DVR, Decoder satellitare, Sintonizzatore via cavo, ecc.) che si trovano in un'altra stanza e si avvale di cavo coassiale estidente (cavo d'antenna).

Un'Estensione InfraRossi generalmente consiste di un dispositivo di risenza IR - InfraRossi, (il "Ricevitore"), un circuito di distribuzione, una Centralina, ed infine il diodo IR Emettitore (il "trasmettitore"), che lampeggia il segnale IR all'apparecchiatura A/V.

3. Contenuto della confezione

L'ebode IR Link C é costituito dalle seguenti parti in dotazione:
1. Un Ricevitore a InfraRossi, Modello IRLP. Si trovato posizionato in una stanza remota per ricevere i segnali IR dal telecomando.
2. Un Inietto INJ. Quest'unità, posizionata nella stanza remota, inietta il segnale del telecomando nel circuito di antenna (insieme con il segnale TV) e lo passa all'Accoppiatore CPL nella stanza principale. Esso prevede inoltre il collegamento rapido del Ricevitore IR IRLP e dei cavi di alimentazione da 12VDC.
3. Un Accoppiatore CPL. Situito nella stanza principale, quello accoppiatore estrae il segnale del telecomando dal cavo coassiale e lo passa agli Emettitori che controllano la vostra sorgente. Inoltre, il CPL contiene uno splitter RF a 2 vie in modo che il segnale tevisivo possa essere arrivato ad un appearecchio TV locale.
4. Un Emettitori IR triplo lampeggianta, modello 3IREDB. Gli Emettitori di questo disposito permetto il controllo via InfraRossi di tre componenti audio/video. Gli Emettitori IR hanno una pellicola autoadesa sulla superficie di ciascun bulbo. Questo permetteloro di riranere "attaccati" alla finestra del sensore IR dei nostri apparecchi. Inclusi una series di adesivi di ricambio.
5. Un'alimentatore 12VDC. Questo si inselrcse in una presa 230V 50Hz por allimentare il Ricevitore IRLP.
6.3 adesivi di ricambio per gli Emettitori IR.

4. Come funziona ebode IR Link C?

IlsystemaebodeIRLinkCutiliza ilcavocossialechetrasportialsegnale d'antennaTVdunaapprecchio sorgente nlassana principale alla stanzamoreta,perre-inviare del segnali controlo IRallasorgente.Ilcavoossialepuessere fina300mdlunghezza.Sehai giaun cavoossialeche collega I'appareciattura video conuna stanzemotla schema di cabaggio dovrebbe essere similie alla

figura 1. Se non lo fosse, posate una corta di cavo RG59 o, preferibmente, cavo RG6 - in singolo spezzone - dalla stanza principale alla stanza remota.

NOTA: Se dovessero essere presenti amplificatori RF o partitori in qualsiasti punto della linea del cavo coassiale tra l'accoppiatore CPL e l'inietto INJ, è necessario verificare che quosti sono del tipo passivo con passaggio di corrente continua in modo da essere sicuri che i comandi IR possano transitare nella interruzioni.

5. Installazione di ebode IR Link C

INSTALLAZIONE DEL Rievitore IR IRLP Inserire il mini-jack roso collagenata alla IRLP nella presa jack contrassegnata IR RECEIVER" sull'inietto INJ. Fare riferimento alla figura 2.

Collegare il cavo di alimentazione 12VDC nella presa contrassegnata ^+12V^ sull'inietto INJ. Collegare l'alimentazione in una presa 230V 50Hz dopo aver effettuato tutti gli altri collegamenti.

Posizione il Rievitore IR IRLP in modulo che il raggio a InfraRossi dal telecomando abbia una vista diretta sulla parte anteriore dell'unità (entro 10m). Il Rievitore può essere fissato alla superficie'utilizzato il cuscinotto

con nastro a doppio lato o tramite una lastrina sul foro della vite sul fondo dell'unità.

INSTALLAZIONE DELL' INIETORE INJ

Inserire la presa " TO TV " sul retro dell'inietto INJ in " RF IN " sul tevisore nella stanza remota. Collegare il cavo d'antenna da stanza a stanza a "INGRESSO ANT" sull'inietto INJ.

INSTALLAZIONE DELL'ACCOPIATORE CPL

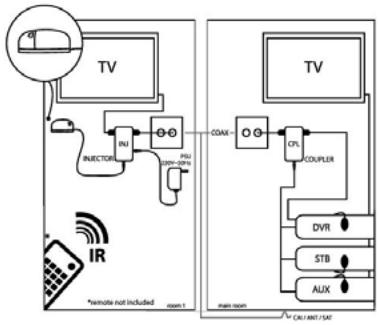

Inserire la spina "SAT / VCR" sul retro l'accoppiatore CPL in "OUT TO TV" sul DVR nellaStanza principale. Collegare il cavo d'antenna da stanza a stanza a"REMOTE/TV sull'accoppiatore CPL, come migliorato in fig. 2

INSTALLAZIONDE DELL'EMETITORE IR TRIPLO 3IREDB

Collegare I'Emettitre 3IREDB nella presa jack contrassegnata " EMITTER" sull'accoppiatore CPL nella stanza principale.

Gli Emettitori dovrebbero essere installati direttamente sulla "finestra" del sensore a InfraRossi sul pannello anterio del Ricervitore satellitaire, DVR, decoder via cavo, ecc. Basta rimuovere lo strato di carta esponendo la superficie adesiva di agli Emettitori e applicarci al centro della finestra del sensore.

NOTA: Anche se l'ired appeare scuro alla vista, è trasparente agli InfraRossi. Il posizionamento del IREDrettamente sopra la finestra InfraRossi del componente (o dei componenti) non bloccherà il controlo diretto a InfraRossi da un telecomando.

ATTENZIONE: Se si utilizza un solo appareccchio A / V non è necessario utilizzato gli Emettitori IR aggiuntivi. Mai rimuoverlo dal filo! Basta avvolgere il filo e lasciarlo vicino al CPL.

6. Funzionamento

Perutilizzare il systemadi ripetizione del telecomando ebode IR Link C, è sufficiente puntare il telecomando (o i telecomandi) al Ricevitore IR IRLP e premere il tasto desiderato. Un LED grosso sulla parte anteriore del Ricevitore IRLP indichera la riscione del vosto dato a InfraRossi.

NOTA: La distanza massima utilizzabile tra il telecommando IR e il Rievistore IRLP variera per agli distanza e potrebbe essere più breve rispetto a quando viene disponato diretamente nella sala controlo del Rievistore satellitare o altri dispositivi controllati con IR.

Colleg Amenti Multi-Ambiente A/V Anzati

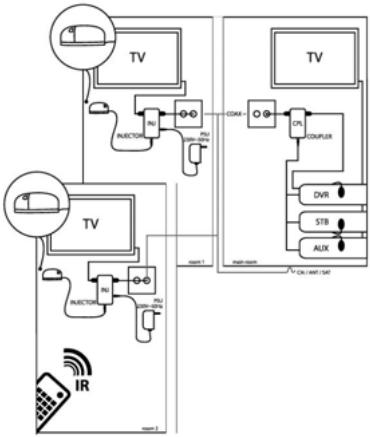

La Figura 3在哪一个systema avanzato che utilizza due ebode IR Link C in un impianto multi-ambiente. Fatta eccezione per l'aggiunta di un partitore a due vie RF che pottempe il passaggio della corrente continua, i collegamenti sono essentialmente gli stessi.

7. Come evitare e risolvere eventuali problemi

Anche se l'ebode IR Link C garantisce un alto livello di immunità ai raggi InfraRossi (IR) nei confronti del rumore della luce del sole, dell'illuminazione CFL e dei TV a schermo piatto (compressi plasma, LCD e LED), in rari casi, il Rievitore IR potrebber doverse sospatto in una posizione diversa se l'unita sta rilevando interferenze inaspettate. Questa interferenza più, in casi gravi, impedirel allystemadi funzionare. E possiblen identificare le interferenze quando gli Emettilitori a

InfraRossi sono acces,anziando non si sta using an无线电 che trasmette in quel momento.

Dopo il risposzionamento, controllare per vedere se il IR Link C fa funzioniare il Rievitore satellitate o altri componente. Se il IR Link C continua a non funzioniare, risposzionare l'Emettitore (o gli Emettitori) IRED. Esso puo non essere situato direttamente sopra la "finestra" di ricezione ad InfraRossi del componente. Consultare il manuale utente dell'unità o il produttore per l'ubicazione esatta della "finestra" InfraRossi.

IMPORTANTE: Per le INSTALLazioni che coinvolgono più di due stanze Remote, usare i servizi di un Installatore professionista competente audio/video con esperienza nei sistemi di Controllo a Distanza con InfraRossi.

Hai ancora quale domanda da porre? Visita www.ebodeelectronics.eu

8. Informazioni tecniche

Alimentazione: 230VAC/50Hz, 12VDC 100mA; 2.1mm

Cavo diodo Emettitore IR: 3 LED IR

Lunghezza cavo: 3 m totale da CPL a LED IR

Ricevitore: dimensioni 55x40x25mm
