GEBRUIKSAANWIJZING IR LINK C EBODE

1. Gebruiksvoorschrift
2. Introductie
3. Inhoud
4. Hoe werkt de Ebode IR Link C?
   5.Installeren van de Ebode IR Link C
5. Gebruik
6. Wat te doein bij problemen
7. Technische informatie

1. Gebruiksvoorschrift

Lees voor een zorgeloos en verlig gebruik van dit product deze handeelinding en de verilgheidsinformatie zorgvuldig door en volg deze op. Dit apparaat is gefabricieerd en goedgekeurd in overeenstemming met de CE-richtlijnen. Raadpleeg voor correct gebruik deze gebruikershandeeliding. Technische veranderingen of andere aanpassingen van het product zijn Niet toeqestaan om redenen van verilgheid en keuringen. Om een juiste installmentie te waarborgen dient u de gebruikershandeelding goed door te nemen.

Gebruik van dit apparaat door kinderen alleen onder toelicht van een volwassene. Dit apparaat moet worden gebruikt volgens de aanwijzingen in deze handleiding en is nicht geschikt voor andere doeleinden.

SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product (tenzij anders aangegeven)uitsluitend binnenschuis gelerukt te worden, en alleen in droge ruimten. Stel de componenten nicht bloot aan regen of vocht.
  Vermijd overmalige mechanische slichtage en schade, extreme temperatenure, sterke vibraties en hoge luchtvochtigheid.
• Het product nooit openmaking: er zijn geen onderden die zich verwangen können worden. Laat reparatie of service alleen over aan deskundig personeel. Defecte onderdenen enkel en alleen verwagens met originele (reserve) onderden.
• Batterijen: houd batterijen büssen bereik van kinderen. Lever batterijen in als Klein chemisch afval. Gebruik nooit oude en neue batterijen of verschilende typen batterijen door elkaar. Verwijder de batterijen wanneer u het systeme langere tijd Niet gebruikl. Let bij het inglegen van de batterijen op de polariteit (+/ -: verkeerd inlengen kan explosiegevaar opleveren.

Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties, komen alle garantie-bepalingen te verrallen. De leverancier aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoord het product is bestemd. De leverancier aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

2. Introductie

Gefeliciteerd met de aankoop van dit ebode product. De unieke ebode eIRxTM (spreekuit als Irix) technologie garandeert een hoig mate van immunititeit voor InfraRood storing van direct zonlicht, CFL verlichting en flat screen TV's (Inclusief Plasma, LCD en LED). Het zorgt voor een nauwkeurige reproductie van de InfraRood codes van al uwafstandsbedieningen, waander de niewuste generatie codes die worden gebruikt in bijvoorbeeld Set-top boxes en Media Players (incl. RC5 /6, RCMM, XMP).

Met de IR Link C=kunt u de InfraRood signalen van uw eigien afstandsbediening verlengen. IR Link C.Maakt het maybeligik om uw A/V apparatuur te bedieren verwij们都 in een andere ruimte staat en gekrukt waaroor uw bestaande coax kabel (CAI). De IR Link C.Maakt gekruik van een voedingsadapter dus u heeft geen batterijen nodig.

Een InfraRood verleng system bestaat uit een InfraRood ontvanger, en verdete bloke (Hub) en tot slot de IR LED zender die het InfraRood signaal weer uitzend.

3. Inhoud

De ebode IR Link C bestehtuit de volgende onderdelen:
1. 1 InfraRood Ontvanger, Model IRLP. Deze worden geplaatst in de kamer (hiena extra kamer genoemd) van waaruit u de apparaten wilt bedieren en ontvangt de IR signalen vanaf uw afstandsbediening.
2. 1 INJ Injector. Dit onderdeel worden ook in de extra kamer geplaatst en injecteert het InfraRood signala in de coax kabel (SAMEN met het antennene signala) en stuurt het waar de CPL Coupler in de hoofdkamer. Middels de standard plugjes is deze eenvoudig en snel aan te sluiten.
3.1 CPL Coupler. Dit onderdeel staat in de hoofdkamer,.dequeue Coupler haalt het originele InfraRood signaal uit de coax kabel en stuart dit maar de IR LEDs weke uw A/V systeem aansturen. Daarnaast is de CPL uitgevoerd als RF splitter zDat een 2^e TV aangesloten kan worden.
4. 1 drievoudige knlpperende IR LED, Model 3IREDB. Deze IR LEDs kannen 3 InfraRood A/V apparaten aansturen. De IR LEDs hebeln elkzflelvende tape aan de onderkant zodat ze op het IR sensor 'raam' van uw apparatuur geplak计提eren worden.
5. Een 12VDC Voedingsadapter. Deze is 230V 50Hz en past in een normal stopcontact.
6. 3x extra zelfklevende plakkertjes voor de IR LEDs

4. Hoe werkdt de ebode IR LinkC?

Het ebode IR Link C systeem maakt gebruikt van de coax kabel, die het antennene signal van de hoofdkamer aan de extra kamer brengt, en stuart het IR signal terug over deze zichde kabel maar uw A/V apparatuur. De coax kabel mag maximaal 300m lang zijn.

Als u reeds een coax kabel aansluiting heeft voor uw A/V apparatuur in een extra ruimte, za de huidige situatie er ongeveeer ut zien als in figur 1.

Als ditt nog nicht—heft, trek dan een enkele coax kabel vanuit de hoofdkamer maar de extra kamer.

LET OP: Als er ergens versester(s), splitters of taps gebrukt worden in het coax kabel circuitussen de CPL Couperen en de INJ Injector, dan要去 ervoor zorgen dat deze DC passief着眼 om het InfraRood signaal Niet te blokkeren.

5. Installeren van de ebode IR Link C

INSTALLLEREN VAN DE IRLP ONVANGER Plaat s de rode mini plug van de IRLP in de aansluiting 'IR Receiver' van de INJ Injector (zieplaatje 2).

Plaats de plug van de 12VDC Voedingsadapter in de aansluiting gekameerd +12V v de INJ Injector. Plaats de voedingsadapter in een 230V-50Hz stopcontact nadat alle aansluiting bij gemakt.

Positioneer de IRLP IR Ontvanger zodanig dat de InfraRood straal van uw afstandsbediening direct zich haeft op de voorkant van de IRLP (binnen 10m). De Ontvanger kan aan het oppervlakte vast gemaaakt worden door gebruik te maken van de

zelfklevende folie of via een ophangoogje aan de onderkant van de Ontvanger.

INSTALLEREN VAN DE INJ INJECTOR

Steek de 'TO TV' plug op de anschter Kant van de INJ injector in de 'RF IN' op de TV in de extra kamer. Sluit de coax kabel aan op de 'ANT INPUT' op de INJ Injector.

INSTALLEREN VAN DE CPL COUPLER

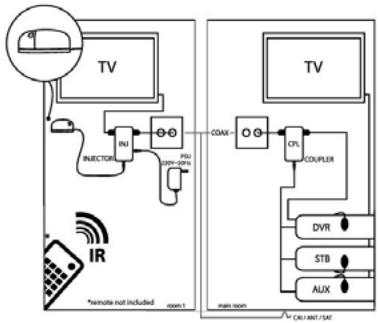

Steek de 'SAT/VCR' plug op de城县kant van de CPL Coupler in de 'OUT TO TV' op de DVR (of ander te bedielen A/V apparaat) in de hoofdkamer. Sluit de coax kabel aan op de 'REMOTE/TV' aansluiting op de CPL Coupler, zoals te ziin in Figuur 2.

INSTALLEREN VAN DE3IREDB IR LEDs

Stek de 3IREDB LED in de aansluiting gemarkeeid 'EMITTER' op de CPL Coupler in de hoofdkamer. De IR LEDs要去 direct op het InfraRood sensor raam op de voorkant van bijv. uw Satellet Ontvanger, DVR, Settop Box, etc geplaat worden. Ga als volgt te werk:

Verwijder de plakstrip aan deijkenkant van de IR LED enplaats hem op het midden van het InfraRood sensor 'raam'.

LET OP: Alhoewel de IRED donker lijt teijken, waar deze wel InfraRood Licht door. Indien u de IRED direct op het InfraRood sensor raam plaatst, za deze nog steeds bediend worden met uw originèle afstandsbediening.

LET OP: Gebrukt u maar een apparaat, dan THAT de andere IR LEDs oncebruikt (NOOT VERWUDEREN).

6. Gebruik

Om het ebode IR Link C system te gebruiken richt u simpelweg uw huidige afstandsbedieling op de IRLP Ontvanger en drukt u op de gewenste knop. De rode LED op de voorkant van de IRLP Ontvanger za ontvangst van uw InfraRood signal bevestigien door te knipperen.

LET OP: De Tmaxale afstandussen uw InfraRood afstandsbediening en de IRLP Ontvanger zal varieren per afstandsbediening en kan wellicht korter zichn dan wanner u uw apparatuur rechtsreeks aanstuurt met uw afstandsbediening.

GEAVANCEERDE MULTIROOM AANLSUITING

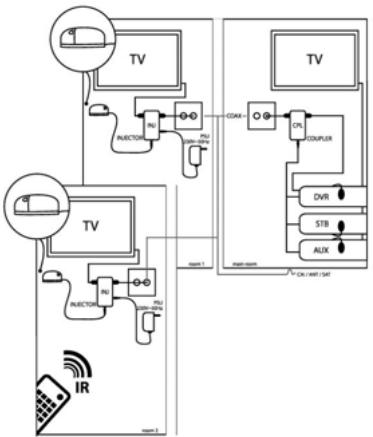

Figur 3 latent geavanceerd systemen zien dat gebrukt maakt van 2 ebode IR Link C's. Behalve de extra (DC doiratende, 2-weg) RF splitter zich en aansluiting min of meer hetzelfde.

7. Wat te doein bij problemen

Alhoewel de ebode IR Link C is uitergerust met once eIRxTM (spreek UIT als Irex) Technologie, wieke een hoge mate van immuniteit voor infrarood storing van direct zonlicht, CFL verlichting en flat screen TVs (Inclusief Plasma, LCD en LED) garandeert, kan het in een enkel geval zijn dat de IR Ontvanger toch last heeft van interferente (storing). In het ergste geval zorgt deze storing ervoor dat het systeme Niet werk. In het geval van storing branden de IR LEDs constant, ook als u geen commando geeft met uw afstandsbediening. U kunt de IR Ontvanger dan het beste een stukje verplaaten.

Na het verplaaten kun t de werkng opnewn testen. Als de IR Link C nog steeds neit werkt, herplaats dan de IRED Emitter(s). Het kan zich dat ze direct op het InfraRood oog van uw apparatu geplaatst is. U kundt gebruiksaanwijzing van dat apparaat raadplegen of contact opnemen met de fabrikant voor de exacte locatie van het InfraRood oog.

Mocht de ebode IR Link C in het geheel nicht werkten, controlleren dan de voedingsadapter. Controlleriek ook of alle aansluiingen goed zich aangesloten.

Belangrijk: Wij raden het aan om voor installations, waar bij meer dan twee ruimtes op afstand bediend要去en worden, een professionele en ervaren installateur in te schakenen.

Heeft u nog vragen? Kijk dan op www.ebodeelectronics.eu.

8. Technische informatie

Stroomvoorziening: : 230VAC/50Hz,12VDC100mA;2.1 mm

IR LED kabel: 3 IR LEDs

Kabel lenght: 3 m totaal van CPL maar IR LEDs

Hub:afmetingen 55× 40× 25mm
