Type de produit	Extension audio/vidéo
Marque	ebode
Modèle	HDIK30
Dimensions (L x l x H)	100 x 50 x 20 mm
Poids	80 g
Alimentation	USB 5V (câble fourni)
Connectivité	HDMI entrée/sortie, port audio optique
Résolution maximale prise en charge	4K@60Hz
Distance de transmission	Jusqu'à 30 m via câble HDMI standard
Fonctions principales	Extension du signal audio/vidéo HD, prise en charge HDCP 2.2, faible latence
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas exposer à l'humidité ni aux températures extrêmes. Ne pas ouvrir le boîtier.
Pièces détachées et réparabilité	Cet appareil ne contient aucune pièce réparable par l'utilisateur. En cas de dysfonctionnement, contacter le service client.
Compatibilité	Fonctionne avec tous les émetteurs/récepteurs HDMI, consoles de jeux, lecteurs Blu‑ray, décodeurs TV
Contenu de l'emballage	Extension audio/vidéo, câble USB d'alimentation, guide de démarrage rapide

FOIRE AUX QUESTIONS - HDIK30 EBODE

Comment installer l'extension audio/vidéo ebode HDIK30 ?

Branchez l'extension à votre source audio/vidéo via un câble HDMI, puis connectez le câble USB à une source d'alimentation (adaptateur secteur ou port USB d'un téléviseur). Ensuite, reliez la sortie HDMI à votre écran ou récepteur.

Quelle est la distance maximale de transmission ?

Avec un câble HDMI standard de bonne qualité, vous pouvez transmettre le signal jusqu'à 30 mètres sans perte de qualité.

L'extension est-elle compatible avec la 4K ?

Oui, l'ebode HDIK30 prend en charge les résolutions jusqu'à 4K@60Hz et est compatible HDCP 2.2.

Puis-je utiliser l'extension sans alimentation externe ?

Non, l'extension nécessite une alimentation via USB 5V. Vous pouvez utiliser le câble USB fourni branché sur un adaptateur secteur ou un port USB d'un téléviseur.

Quels types de câbles HDMI sont recommandés ?

Utilisez un câble HDMI haute vitesse avec Ethernet (catégorie 2) pour des performances optimales, surtout pour les longues distances.

L'extension supporte-t-elle le son surround ?

Oui, elle transmet les formats audio multicanaux comme Dolby TrueHD et DTS-HD Master Audio via le flux HDMI.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles sont correctement branchés et que l'extension est bien alimentée. Essayez de redémarrer la source et l'écran. Si le problème persiste, testez avec un autre câble HDMI.

Cette extension est-elle compatible avec les consoles de jeux ?

Oui, elle fonctionne avec les consoles comme PlayStation, Xbox et Nintendo Switch, à condition qu'elles disposent d'une sortie HDMI standard.

Puis-je utiliser plusieurs extensions en série ?

Il n'est pas recommandé de cascader plusieurs extensions, car cela peut dégrader le signal. Pour de plus longues distances, utilisez un répéteur HDMI ou un câble à fibre optique.

Comment nettoyer l'extension ebode HDIK30 ?

Débranchez l'extension, puis essuyez délicatement le boîtier avec un chiffon doux et sec. N'utilisez jamais de solvants ou de produits liquides.

MODE D'EMPLOI HDIK30 EBODE

1. Conformité d'utilisation

Pour une utilisation sans soucis et en toute sécurité de ce produit, merci de lire attentivement ce manuel et les consignes de sécurité, suivez les instructions. L'appareil est enregistré comme un appareil qui ne provoque pas ou qui ne souffre pas d'interférences de radiofréquence. Il est homologué CE et est conforme avec la règlementation basse tension. Les consignes de sécurité et d'installation doivent être respectées. Toute manipulation technique du produit ou modification du produit, sont interdites, en raison de problèmes d'homologation et de sécurité. Merci de mettre en place le dispositif correctement - consultez votre mode d'emploi. Les jeunes enfants doivent utiliser l'appareil sous surveillance d'un adulte. Aucune garantie ni responsabilité ne sera acceptée pour les dommages causés par une utilisation incorrecte de l'équipement fourni, autre que celle indiquée dans le manuel du propriétaire.

Consignes de sécurité

• Pour éviter les courts-circuits, ce produit (sauf si spécifié pour un usage extérieur) ne doit être utilisé qu'à l'intérieur et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité.
• Ne branchez le cordon d'alimentation sur le secteur qu'après avoir vérifié que la tension est la même que les valeurs indiquées sur les étiquettes de notation. Ne jamais brancher le cordon d'alimentation s'il est endommagé. Dans ce cas, contactez votre fournisseur. S'il y a un danger d'un orage, il est une bonne précaution de débrancher l'alimentation électrique à partir du réseau d'alimentation afin de le protéger de la foudre. La même chose s'applique si le système ne sera pas utilisé pendant un certain temps.
• Évitez d'exercer une forte pression sur le module, les températures ambiantes extrêmes, fortes vibrations et l'humidité atmosphérique.
• Ne pas démonter une partie du produit: l'appareil contient des pièces sous tension et aucune pièce n'est réparable par l'utilisateur. Le produit doit être réparé ou entretenu par du personnel qualifié et autorisé. Les pièces défectueuses doivent être remplacées par des pièces d'origine (de rechange).

En cas de mauvaise utilisation ou si vous avez ouvert, modifié ou réparé le produit vous-même, toutes les garanties expirent. Le fournisseur n'assume aucune responsabilité en cas de mauvaise utilisation du produit ou lorsque le produit est utilisé à d'autres fins que celles spécifiées. Le fournisseur n'assume aucune responsabilité pour dommage conséquent, autre que la responsabilité civile dût aux produits.

2. Présentation

Merci d'avoir acheté le ebode HDIK30. Le système ebode IR via HDMI, HDIK30 contient deux adaptateurs IR, un récepteur IR et un IR Blaster. Ce produit s'utilise avec les répartiteurs HDMI ebode (HDSPLIT12 & HDSPLIT14), commutateurs (HDSWITCH31 & HDSWITCH51) et peut également être utilisés comme une solution IR sur HDMI autonome. Ce kit dispose de deux modes sélectionnables IR : CEC et IR. CEC est utilisé lorsque votre appareil (TV, DVD, STB) est compatible CEC. Lorsque votre appareil est compatible CEC* vous n'avez pas besoin d'utiliser le récepteur IR inclus et l'IR Blaster, la réception et l'envoi de signaux IR se fait sur le récepteur IR inclus dans votre TV ou DVD, STB etc.

* Merci de noter que dans certains cas, votre téléviseur ou appareil pourrait être compatible CEC, mais ne peuvent pas utiliser la fonction CEC de notre kit. Il n'existe actuellement pas de norme pour le contrôle IR sur CEC donc il faudra tester et voir les résultats.

3. Contenu

Lorsque vous déballez votre ebode HDIK30, veuillez vérifier que les éléments ci-dessous sont inclus, si des articles sont manquants ou endommagés, veuillez contacter votre distributeur.

• x2 Adapter HDMI IR
• x1 Récepteur IR
- x1 IR Blaster

4. Caractéristiques

• Blaster et récepteur IR bi-bande
• Adaptateur HDMI mâle vers femelle
• Blaster et récepteur supportant des IR à large bande (30KHz - 60 KHz)
• Connecteur Jack stéréo 3.5mm pour IR
• Blaster et récepteur distance de travail 3-5m
• IR sur HDMI jusqu'á 100 mètres
• Aucun adaptateur d'alimentation externe requise
• Basculer entre mode IR ou CEC

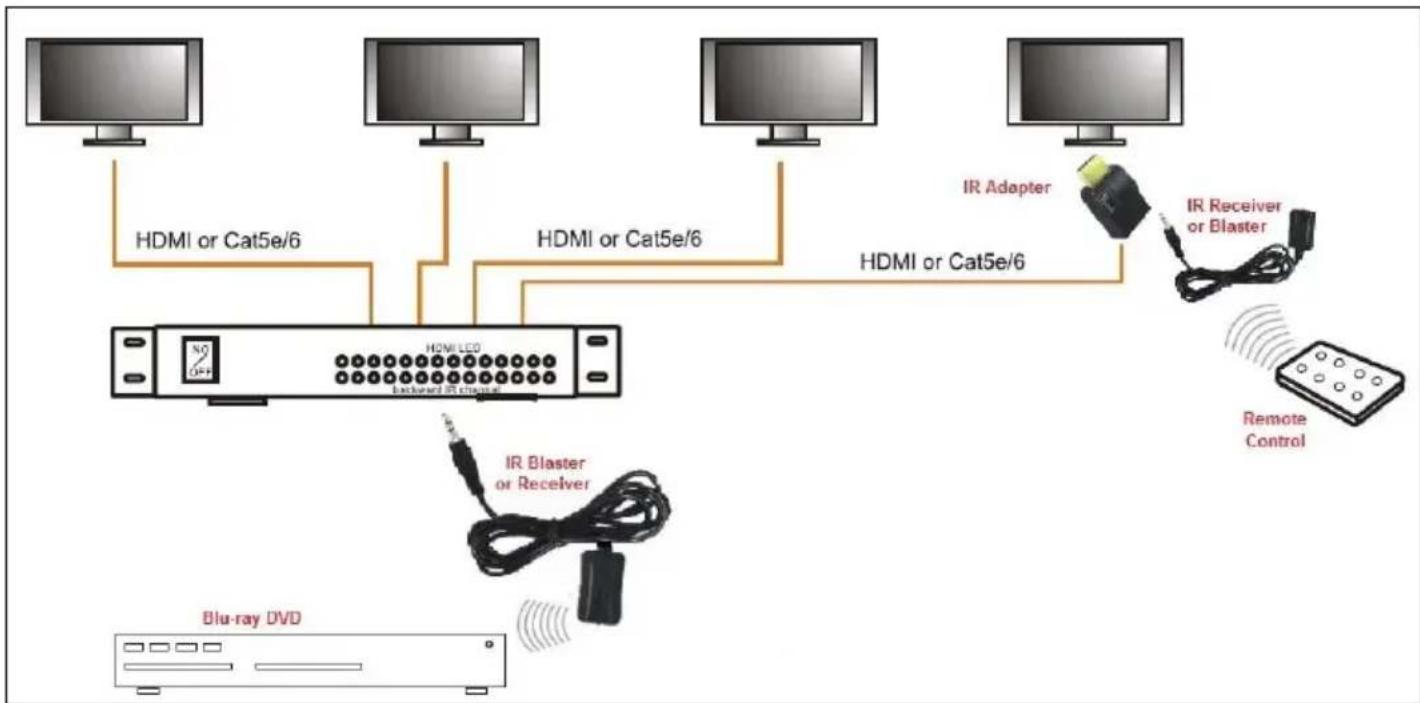

5. Fonctionnement IR avec le Switch ou Split ebode

• Lorsque vous utilisez le kit HDIK30 avec les répartiteurs HDMI ebode (HDSPLIT12 & HDSPLIT14) ou les commutateurs (HDSWITCH31 & HDSWITCH51), vous n'aurez besoin que d'1 adaptateur pour envoyer le signal IR de la TV à la source (DVD, STB, etc.) L'adaptateur de réception est intégrée dans nos commutateurs et répartiteurs.
• Prenez le câble HDMI sur le téléviseur et mettez l'adaptateur sur le câble HDMI.
• Mettez le câble HDMI avec son adaptateur de nouveau dans votre TV.
• Connectez le récepteur infrarouge à l'adaptateur sur le côté du téléviseur et placez le récepteur dans un bon endroit clairement visible près de votre TV ou vous pourrez pointer la source (DVD, STB, etc.) à l'aide de votre télécommande.
• Réglez le petit commutateur de l'adaptateur sur le côté du téléviseur sur «IR».
• Connectez le Blaster à la sortie IR sur le Switch ou Splitter et placez le Blaster en face, mais à moins de 2 mètres des sources telles que DVD, décodeur, etc. Ce n'est pas un problème si les sources se trouvent dans une armoire fermée tant que le Blaster dispose d'une visibilité claire sur les dispositifs de réception IR de chaque appareil.
• Testez votre système IR via une connexion HDMI en pointant la télécommande de la source de votre choix sur le récepteur IR, et envoyez une commande IR tels que la mise sous tension. Merci de vérifier si la source est sous tension et est prête à recevoir des commandes IR.

6. Fonctionnement IR sans le Switch ou Split ebode

• Si vous utilisez ce kit sans aucun de nos commutateurs, vous aurez besoin des deux adaptateurs.
• Prenez le câble HDMI sur le téléviseur et connectez dessus l'adaptateur.
• Mettez le câble HDMI avec l'adaptateur de nouveau sur votre TV.
• Connectez le récepteur infrarouge à l'adaptateur sur le côté du téléviseur et placez le récepteur dans un endroit clairement visible près de votre TV, que vous pourrez pointer avec la télécommande de l'appareil (DVD, STB, etc.).
• Réglez le petit commutateur sur les deux adaptateurs en mode "IR".
• Prenez le câble HDMI de la source (DVD, STB, etc) et de mettez l'adaptateur sur le câble HDMI.
• Mettez le câble HDMI avec le dos de l'adaptateur dans la source.
• Connectez le Blaster à la sortie IR sur l'adaptateur du côté de la source et placez le Blaster en avant, à moins de 2 mètres de la source ou des sources telles que DVD, décodeur, etc. Ce n'est pas un problème si les sources se trouvent dans une armoire fermée tant que le Blaster dispose d'une visibilité claire sur les dispositifs de réception IR de chaque appareil.
• Testez votre système IR via une connexion HDMI en pointant la télécommande de la source de votre choix sur le récepteur IR, et envoyez une commande IR tel que la mise sous tension. Merci de vérifier si la source est sous tension et est prête à recevoir des commandes IR.

7. Fonctionnement CEC avec le Switch ou Split ebode

• Lorsque vous utilisez le kit HDIK30 avec les répartiteurs HDMI ebode (HDSPLIT12 & HDSPLIT14) ou les commutateurs (HDSWITCH31 & HDSWITCH51), vous n'aurez besoin que d'un seul adaptateur pour envoyer le signal IR de la TV à la source (DVD, STB, etc.) L'adaptateur de réception est intégrée dans nos commutateurs et répartiteurs.
• Prenez le câble HDMI sur le téléviseur et mettez l'adaptateur sur le câble HDMI.
• Mettez le câble HDMI avec son adaptateur de nouveau dans votre TV.
• Réglez le petit commutateur de l'adaptateur sur le côté du téléviseur sur «CEC».
• Regardez dans le manuel de votre TV ou appareil et assurez-vous que tous les 2 ont le mode CEC d'activité. Si ce n'est pas le cas, la fonction CEC ne peut pas fonctionner.
• Testez votre système IR via une connexion HDMI en pointant la télécommande de la source de votre choix sur le récepteur IR, et envoyez une commande IR tel que la mise sous tension. Merci de vérifier si la source est sous tension et est prête à recevoir des commandes IR.

8. Fonctionnement CEC sans le Switch ou Split Ebode

• Si vous utilisez ce kit sans aucun de nos commutateurs, vous aurez besoin des deux adaptateurs.
• Prenez le câble HDMI sur le téléviseur et connectez l'adaptateur.
• Mettez le câble HDMI avec l'adaptateur de nouveau dans votre TV.
• Connectez le récepteur infrarouge à l'adaptateur sur le côté du téléviseur et placez le récepteur dans un endroit clairement visible près de votre TV, que vous pourrez pointer avec la télécommande de l'appareil (DVD, STB, etc.).
• Prenez le câble HDMI de la source DVD, STB, etc. et mettez l'adaptateur sur câble HDMI
• Mettez le câble HDMI avec le dos de l'adaptateur dans la source.
• Réglez le petit commutateur sur les deux adaptateurs sur le mode «CEC».
• Regardez dans le manuel de votre téléviseur ou appareil et assurez-vous que tous les deux ont le CEC d'activé. Si ce n'est pas le cas, la fonction CEC ne peut pas fonctionner.
• Testez votre système IR via une connexion HDMI en pointant la télécommande de la source de votre choix sur le récepteur IR, et envoyez une commande IR tel que la mise sous tension. Merci de vérifier si la source est sous tension et est prête à recevoir des commandes IR.

Français [French]: Cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/EC
