Type de produit	Extension audio/video HDMI via TCP/IP
Marque	ebode
Modèle	HD120IR
Catégorie	Extension audio/video
Alimentation	DC 5V via adaptateur secteur ou câble USB (pour récepteur)
Distance de transmission maximale	120 m avec câble CAT6, 100 m avec CAT5e, 80 m avec CAT5
Connecteurs	HDMI, RJ45 (LAN), IR blaster/récepteur
Norme réseau	TCP/IP, IEEE-568B pour câblage
Fonctions principales	Transmission de signaux HDMI et IR via réseau, extension jusqu'à 120 m
Compatibilité sources	HD STB, PS3, Blu-Ray, PC, cartes graphiques HDMI
Compatibilité affichage	Projecteur HD, écran LCD, LED, Full HDTV
Fréquence IR	38 kHz
Bouton de réinitialisation	Oui, pour amplificateur HDMI
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec ; éviter l'humidité
Sécurité	Usage intérieur uniquement ; ne pas exposer à la pluie ; ne pas ouvrir
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le fournisseur en cas de dommage
Informations générales	Garantie constructeur sauf en cas d'ouverture ou usage incorrect

FOIRE AUX QUESTIONS - HD120IR EBODE

La LED jaune du port LAN clignote lentement, que faire ?

Vérifiez si les prises HDMI Extender TX et RX sont inversées. Vérifiez le signal de sortie de l'appareil HDMI. Changez le câble HDMI TX.

La LED jaune clignote rapidement mais aucune image n'apparaît, pourquoi ?

Si la source HDMI est une carte graphique, réglez la résolution pour qu'elle soit supportée par l'appareil d'affichage. Vérifiez que le câble HDMI est bien connecté sur RX. Changez le câble HDMI RX.

La LED jaune du port LAN ne s'allume pas du tout, que faire ?

Vérifiez que le câble réseau est bien connecté. Le câble réseau est peut-être trop long (max 120 m en CAT6).

L'écran affiche des couleurs anormales ou clignote alors que tout est connecté, comment résoudre ?

Appuyez sur le bouton de reset de l'amplificateur HDMI. Assurez-vous de suivre la norme IEEE-568B pour le câblage.

Les commandes infrarouges (IR) ne fonctionnent pas, que vérifier ?

Vérifiez le placement du blaster IR et du récepteur IR : un mauvais positionnement peut entraîner un dysfonctionnement. Assurez-vous que la fréquence IR est de 38 kHz.

Quelle est la distance maximale de transmission avec ce dispositif ?

Jusqu'à 120 mètres avec un câble CAT6, 100 mètres avec un CAT5e et 80 mètres avec un CAT5, en 1080P.

Puis-je utiliser ce dispositif pour transmettre le signal HDMI via un routeur ?

Oui, le HD120IR peut être connecté à un routeur ou un réseau LAN pour étendre la transmission. Les mêmes limites de longueur de câble s'appliquent entre les appareils.

Comment connecter le récepteur IR et le blaster IR ?

Branchez le blaster IR à l'émetteur HDMI pour émettre les signaux de commande. Branchez le récepteur IR au récepteur HDMI pour capter les signaux des télécommandes.

Le produit est-il compatible avec ma télécommande universelle ?

Oui, tant que la télécommande utilise une fréquence de 38 kHz. Placez le récepteur IR en vue directe de la télécommande.

Que faire en cas d'orage ou de non-utilisation prolongée ?

Débranchez l'alimentation électrique pour protéger l'appareil de la foudre. Retirez également les piles si le produit en contient.

MODE D'EMPLOI HD120IR EBODE

Pour une utilisation correcte et sans danger de ce produit, veillez lore attentivement ce manuel et suivre ses instructions. Ce produit est conforme aux normes en vigueur et au marquage CE. Toute manipulation technique du produit ou tout changement du produit sont interdits en raison des normes de sécurité et de conformité. Veillez installer correctement le produit - pour ce faire, consultez le guide d'utilisation. Ne pas laisser les enfants utilisier ce produit sans la surveillance d'unadulte. Aucune garantie ou responsabilité ne sera accepté en cas d'usage incorrect de l'équipment ou différent de celui expliqué dans ce guide utilisateur.

Précaution de sécurité:

• Pour évider tous risques de court-circuit, ce produit doit être utilisé à l'intérieur uniquement. Evitez de l'utiliser dans des locaux très humides. N'expose pas les produits à la pluie ou à l'humidité.

• Branchez le cordon d'alimentation sur le secteur uniquement après avoir vérifié que la tension du réseau correspond à la valeur indiquée sur les étiquettes de notation. Ne jamais brancher le cordon d'alimentation s'il est endommage. Dans ce cas, contactez-vous fournisseur. S'il y a danger d'orage, il est conseilée de débrancher l'alimentation électrique afin de le protégé de la foudre. Ceci s'applique également si le système est inutilisé pendant une longue période.

• Evitez les contraintes mécaniques, les températures extrêmes, les choses, les vibrations ainsi que les atmosphères humides.

• Ne démontré aucun élément du kit de transmission. Aucun composant du kit ne peut faire l'objet d'une réparation par l'utilisateur. Si vous versez du liquide sur le récepteur, débranchez-le du secteur, afin d'évierter tout risque d'électrocution ou d'incendie, et consultez un technicien qualifié.

• Batteries: Gardez les batteries hors de portes des enfants. Utilisez uniquement les batteries fournies avec ce kit. Enlevez les batteries lorsque vous n'utilissez pas le produit pendant une longue période. Ne jetez pas les batteries au feu. Conformément aux lois en vigueur, les batteries ne peuvent ete jetees avec les ordures menageries de la Maison. Veuille rapporter vos batteries dans un des points de collecte proche de chez vous.

La garantie constructeur ne saurait etree invoquee en cas de dommage cause par une utilisation incorrecte ou inappropriee de ce kit, de meme si vous avez ouvert, modifie ou repare ce produit. Le constructeur ne saurait accepte la responsabilité pour des dommages additionnel autre que ceux couverts par la garantie legale.

2. Introduction

Merci d'avoir acheté l'ebode HD120IR. Le HD120IR est confu pour convertir et transmettre les signaux HDMI à la norme TCP / IP par cable Internet ou en LAN. Gréce à la norme TCP / IP, le connecteur HD120R peut transmettre des signaux HDMI à partir de sources telles qu'un HD STB, PS3, lecteur Blu-Raye, carte d'affichage HDMI vers projecteur HD, écran LCD, LED, Full HDTV et autres Appendels A/V sur une distance allant jusqu'à 120 metres (CAT6), 100 metres (CATSe) ou 80 metres (CAT5). Le pack comprend un cable USB qui vous permet d'alimenter le récepteur grâce au port USB de votre télévisée HD.

3. Instructions de sécurité

• Une mauvaise installation de l'émetteur et du récepteur peut entrainer un dys fonctionnement du système.
• Un mauvais placement du blaster et du récepteur IR peut entrainer un non fonctionnement des rallonges IR.
• Ne pas débrancher l'appareil quand il est en fonctionnement. Garder à distance des apparêls inflammables et exposifs.
• Allimentation: DC 5V, utilisez uniquement l'adaptateur, les cordons d'alimentation et les cables de connexion concun pour cet apparell.

4. Matériel requis

Source HDMI avec fonction IR (Carte graphique pour ordinateur, DVD, PS3, moniteur HD, etc.)
- SDTV, HDTV, Projecteur avec port HDMI.
Connecteur (Emetteur/Recepteur): UTP/STP CAT5e/6.
- Si étendu par un routeur ou une connexion LAN, les exigences au niveau des longueurs de cable sont les suivantes: o CATS Maximum 80 metres entre deux appareils

o CAT5e Maximum 100 metres entre deux apparreils

o CAT6 Maximum 120 metres entre deux apparcells

5. Guide d'Installation

5.1 Cables CAT5e/6.

Sulvre le standard IEEE-568B.

1 = Orange / Blanc

5.2 Connexion Général

La distance de transmision peut aller jusqu'à 100 metre pour du 1080P avec un cable de catégorie CATS.

5.3 Connexion au routeur

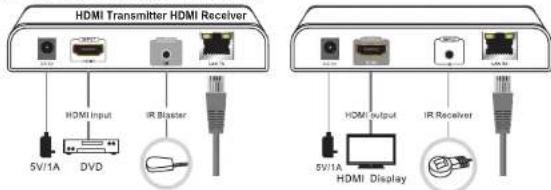

5.4 Connexion telecommande IR

IR Blaster:

Brancher dans l'IR blaster à l'émetteur HDMI pour émettre les signaux de commande IR reçus à partir du recepteur pour commander les dispositifs correspondant.

Récepteur IR:

Brancher le récepteur IR au receiveur HDMI pour receiveur tous les signaux de commande infrarogue des télécommandes IR.

6. Questions fréquements posées

Q: La LED jaune du port LAN clignote lentement.
A:1) Verifiez si les prises HDMI Extender TX et RX sont inverses.
2) Verifier le signal de sortie de l'annareil HDMI.
3)Changer le cable HDMI TX.
Q: La LED jaune du port LAN clignote rapidement mais il n'y a pas d'Image.
A:1) Si la source HDMI est une carte graphique,regier la resolution de
fon a ce qu'elle soit supporte par I'appareil d'affiche.
2Verifiez que le cable HDMI est bien connecte sur RX.
3)Changer le cable HDMI RX.
Q: La LED jaune n'est pas allumée.
A:1) Verfler si le cable reseau est bien connecté.
2)Le cable reseau est trop long.
Q: L'écran affiche des couleurs anormales ou clignote une fois que tous les appareils sont bien connectés.
A:1) Appuyer sur le bouton de reset de l'amplificateur HDMI.
2) Suiivre la norme IEEE-568B
Q: Les commandes IR ne fonctionnent pas.
A:1) Un mauvais placement du blaster IR ou du récepteur peut entrainer un dysfonctionnement des rallonges IR. Verifier attentivement avant de branchier la rallonge IR.
2) S'assurer que la fréquence est 38kHz.

Veuillez visitor notre site www.ebodelectronics.eu pour obtenir les derniers manuels, Software et FAQ.

Condiciones de uso

1. Utilisation:

Français [French]: Cét appellé est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 1999/5/EC
