Type de produit	Hotte aspirante
Marque	FABER
Modèle	DAISY
Installation	Murale, version aspirante ou filtrante
Hauteur minimale au-dessus du plan de cuisson	650 mm
Diamètre de sortie d'air	150 mm ou 120 mm avec réducteur fourni
Matériau	Acier inoxydable
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle (tous les 2 mois)
Filtre à charbon actif	Optionnel pour version filtrante, à remplacer tous les 4 mois
Commandes	4 touches mécaniques (vitesses 1-4 avec temporisation) + éclairage
Éclairage	Lampe à remplacer via service après-vente
Alimentation électrique	220-240 V, 50/60 Hz (estimation)
Niveau sonore	Non spécifié
Poids	Environ 10 kg (estimation)
Dimensions (approx.)	Largeur 600 mm, cheminée télescopique ajustable
Classe d'efficacité énergétique	Non spécifié
Sécurité	Distance de sécurité 650 mm, mise à la terre obligatoire, arrêt automatique en première vitesse
Entretien	Nettoyer filtres à graisse tous les 2 mois, remplacer filtre charbon tous les 4 mois
Pièces détachées	Filtres, lampe disponibles via service après-vente
Réparabilité	Contacter le service après-vente pour les réparations

FOIRE AUX QUESTIONS - DAISY FABER

Quelle est la distance de sécurité minimale entre la hotte et le plan de cuisson ?

La distance de sécurité minimale est de 650 mm. Si les instructions du plan de cuisson à gaz spécifient une distance supérieure, respectez celle-ci.

Comment installer la hotte en version aspirante ?

Reliez la hotte au conduit d'évacuation avec un tube rigide ou flexible de 150 mm (ou 120 mm avec le réducteur fourni). Fixez le tube avec des colliers serre-tube. Assurez-vous que le parcours des fumées soit le plus court possible.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse sont lavables au lave-vaisselle. Retirez-les en poussant vers l'arrière et en tirant vers le bas. Lavez-les sans les plier, séchez-les, puis remontez-les avec la poignée visible.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif est ni lavable ni régénérable. Remplacez-le au moins tous les 4 mois, ou plus fréquemment en cas d'utilisation intense.

Comment utiliser les différentes vitesses de la hotte ?

Les touches T1, T2, T3 commandent les vitesses. Appuyez brièvement sur T3 pour la 3ème vitesse. Pour la 4ème vitesse (temporisation 6 min), maintenez T3 enfoncée 2 secondes. La touche T1 arrête le moteur en passant par la première vitesse.

Que faire si l'éclairage de la hotte ne fonctionne pas ?

Contactez le service après-vente pour le remplacement de la lampe. L'intervention doit être effectuée par un technicien compétent.

Puis-je utiliser la hotte en même temps qu'un appareil à gaz ?

Oui, mais assurez une ventilation adéquate de la pièce pour éviter le retour des gaz de combustion. Ne reliez jamais la hotte au conduit de fumée de l'appareil à gaz.

Comment brancher électriquement la hotte ?

Branchez la hotte au secteur via un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm. Assurez-vous que la tension correspond à celle de la plaque signalétique et que la mise à la terre est correcte.

Comment ajuster la hauteur de la cheminée télescopique ?

La cheminée supérieure se fixe aux brides murales. Élargissez légèrement les bords latéraux et accrochez-la derrière les brides, puis fixez avec les vis fournies. La cheminée inférieure s'emboîte entre la cheminée supérieure et le mur.

Que faire en cas de dysfonctionnement de la hotte ?

Vérifiez d'abord l'alimentation électrique et les filtres. Si le problème persiste, contactez le service après-vente agréé. N'essayez pas de réparer vous-même l'appareil.

MODE D'EMPLOI DAISY FABER

Manuel d'Instructions

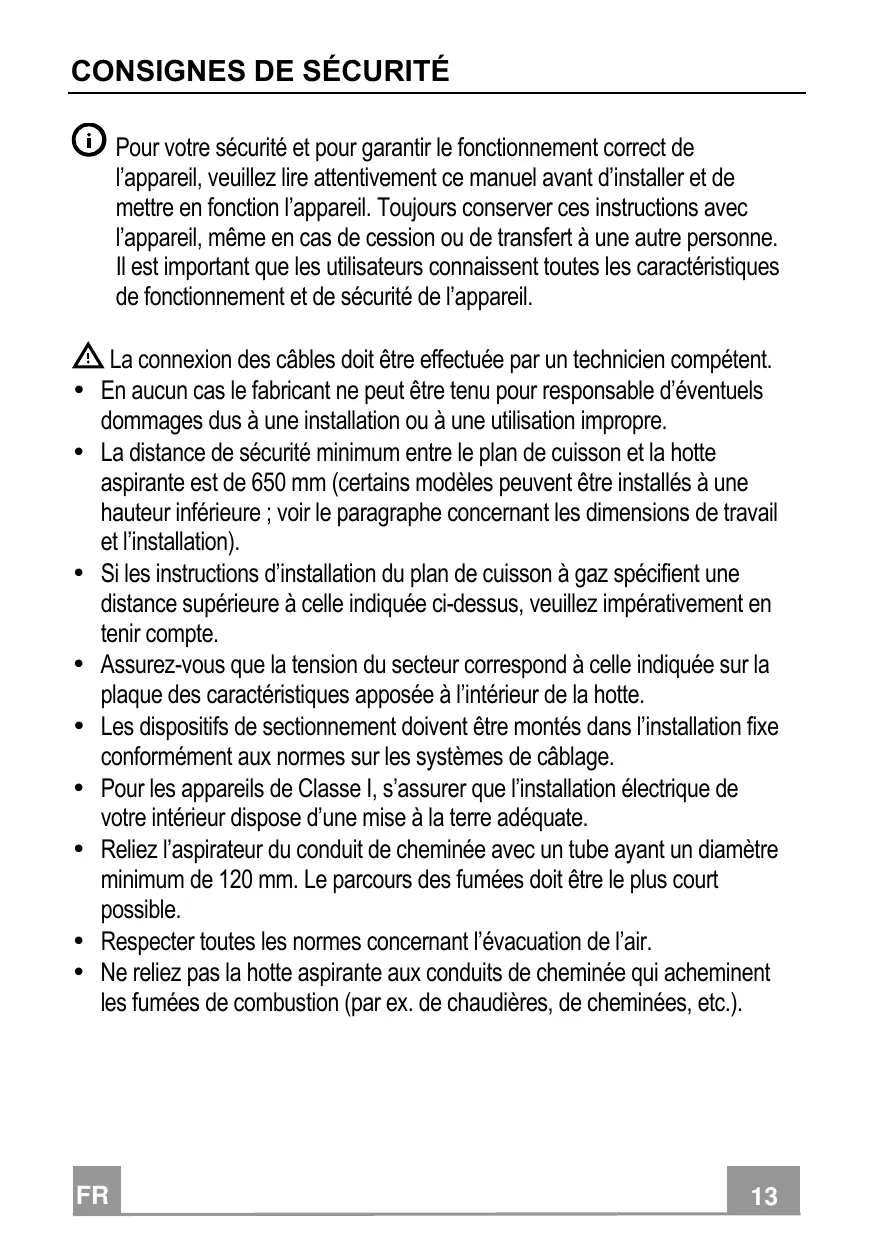

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'instructuer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adaptée.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d’empêcher le retour du flux des gaz d’évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l’ ’éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.
• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente/agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

AVERTISSEMENT: Avant d'installer la hotte, retirer les films de protection. - Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte. AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques. - Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...). - Ne flambez pas des mets sous la hotte : sous risque de développer un incendie. - Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés. - Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensoriell à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes pendant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le début indiqué (DANGER d'incendie). Voir le paragraphe Nettoyage et Entretien.
• Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).
• Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se déclench eté ce produit.

Encombrement

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotté équipé de:Commandes, Lumière, Groupe Ventilateur,Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
8	1	Grille en Direction Sortie Air
9	1	Flasque de Réduction Ø 150-120 mm

Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 6,5
12e	2	Vis 2,9 x 9,5

Q. té Documentation

1 Manuel d'instructions

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116mm de la ligne verticale de repère, et 320mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hottër, en laissant un espace de 5 - 6mm entre le mur et la tête de la vis.
• Avant d'accrocher le corps hotter, serrer les deux vis Vr situées sur les points d'accrochage du corps hotter.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps hotté.

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de 150 ou 120mm dont lechioix est laissé à l'installateur.

• Pour la liaison avec le tube 120mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

SORTIE Air version filtrante

• Percer un trou de 125 mm. sur l'éventuelle tablette qui se trouve au-dessus de la Hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; référer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi ; refermer jusqu'à la butée.
• Fixer légèrement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

Tableau des commandes

TOUCHE VOYANT FONCTIONS

T1	Vitesse	Allumé	Démarre le moteur en première vitesse.
			Coupe le moteur.
T2	Vitesse	Allumé	Démarre le moteur en deuxieme vitesse.
T3	Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisieme vitesse.
L	Lumière		Branche et débranche l'éclairage.

Attention: La touche T1 coupe le moteur en passant toujours par la première vitesse.

Tableau des commandes

TOUCHE		VOYANT	FONCTIONS
T1	Vitesse	Allumé	Démarre le moteur en première vitesse.
			Coupe le moteur.
T2	Vitesse	Allumé	Démarre le moteur en deuxieme vitesse.
T3	Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisieme vitesse.
		Clignotant	Appuyée pendant 2 secondes.
			Démarre la quatrième vitesse avec une temporisation de 6 minutes, après lesquilles le moteur returné à la vitesse précédemment pro-grammée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.

L Lumière Branche et débranche l'éclairage.

Attention: La touche T1 coupe le moteur en passant toujours par la première vitesse.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Reemplacement filtre au charbon ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Éclairage

• Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
