Produkta veids	Tvaika nosūcējs
Zīmols	FABER
Modelis	DAISY
Uzstādīšana	Pie sienas, izplūdes vai cirkulācijas versija
Minimālais augstums virs gatavošanas virsmas	650 mm
Gaisa izplūdes diametrs	150 mm vai 120 mm ar piegādāto reduktoru
Materiāls	Nerūsējošais tērauds
Tauku filtri	Metāla paša atbalsta, mazgājami trauku mazgājamā mašīnā (ik pēc 2 mēnešiem)
Aktīvās ogles filtrs	Neobligāts cirkulācijas versijai, jāmaina ik pēc 4 mēnešiem
Vadība	4 mehāniskās pogas (ātrumi 1-4 ar aizkavi) + apgaismojums
Apgaismojums	Spuldze jānomaina ar pēcpārdošanas servisa palīdzību
Elektriskā padeve	220-240 V, 50/60 Hz (aptuvens)
Skaņas līmenis	Nav norādīts
Svars	Apmēram 10 kg (aptuvens)
Izmēri (aptuvens)	Platums 600 mm, regulējams teleskopiskais skurstenis
Enerģijas efektivitātes klase	Nav norādīts
Drošība	Drošības attālums 650 mm, obligāta zemēšana, automātiska izslēgšanās pirmajā ātrumā
Apkope	Tīrīt tauku filtrus ik pēc 2 mēnešiem, mainīt ogles filtru ik pēc 4 mēnešiem
Rezerves daļas	Filtri, spuldze pieejami caur pēcpārdošanas servisu
Remontējamība	Sazinieties ar pēcpārdošanas servisu remontdarbiem

Bieži uzdotie jautājumi - DAISY FABER

Kāds ir minimālais drošības attālums starp tvaika nosūcēju un gatavošanas virsmu?

Minimālais drošības attālums ir 650 mm. Ja gāzes plīts instrukcijā ir norādīts lielāks attālums, ievērojiet to.

Kā uzstādīt tvaika nosūcēju izplūdes versijā?

Savienojiet nosūcēju ar izplūdes kanālu, izmantojot stingru vai elastīgu cauruli ar diametru 150 mm (vai 120 mm ar piegādāto reduktoru). Nostipriniet cauruli ar skavām. Pārliecinieties, ka dūmu ceļš ir pēc iespējas īsāks.

Kā tīrīt metāla tauku filtrus?

Tauku filtri ir mazgājami trauku mazgājamā mašīnā. Izņemiet tos, spiežot uz aizmuguri un velkot uz leju. Mazgājiet tos bez locīšanas, nosusiniet, pēc tam atkārtoti uzstādiet ar redzamu rokturi.

Kad jāmaina aktīvās ogles filtrs?

Aktīvās ogles filtrs ir ne mazgājams, ne atjaunojams. Nomainiet to vismaz ik pēc 4 mēnešiem vai biežāk, ja izmantojat intensīvi.

Kā izmantot dažādus tvaika nosūcēja ātrumus?

Pogas T1, T2, T3 kontrolē ātrumus. Īsi nospiediet T3, lai ieslēgtu 3. ātrumu. 4. ātrumam (aizkave 6 min) turiet T3 nospiestu 2 sekundes. Poga T1 aptur motoru, vispirms izejot caur pirmo ātrumu.

Ko darīt, ja tvaika nosūcēja apgaismojums nedarbojas?

Sazinieties ar pēcpārdošanas servisu spuldzes nomaiņai. Iejaukšanās jāveic kompetentam tehniķim.

Vai es varu lietot tvaika nosūcēju vienlaikus ar gāzes iekārtu?

Jā, bet nodrošiniet pietiekamu ventilāciju telpā, lai novērstu sadegšanas gāzu atgriešanos. Nekad nepievienojiet nosūcēju gāzes iekārtas dūmu kanālam.

Kā pieslēgt tvaika nosūcēju elektriskajam tīklam?

Pieslēdziet nosūcēju elektrotīklam caur bipolāru slēdzi ar kontaktu atvērumu vismaz 3 mm. Pārliecinieties, ka spriegums atbilst datu plāksnītē norādītajam un ka zemējums ir pareizs.

Kā noregulēt teleskopiskā skursteņa augstumu?

Augšējais skurstenis tiek nostiprināts pie sienas kronšteiniem. Nedaudz paplašiniet sānu malas un aizāķējiet to aiz kronšteiniem, pēc tam nostipriniet ar piegādātajām skrūvēm. Apakšējais skurstenis iekļaujas starp augšējo skursteni un sienu.

Ko darīt, ja tvaika nosūcējs nedarbojas pareizi?

Vispirms pārbaudiet elektropadevi un filtrus. Ja problēma joprojām pastāv, sazinieties ar pilnvarotu pēcpārdošanas servisu. Nemēģiniet paši labot ierīci.

LIETOŠANAS INSTRUKCIJA DAISY FABER

Instrukcijas Grāmata

Naudiojimosi instrukcija

Kasutusjuhend

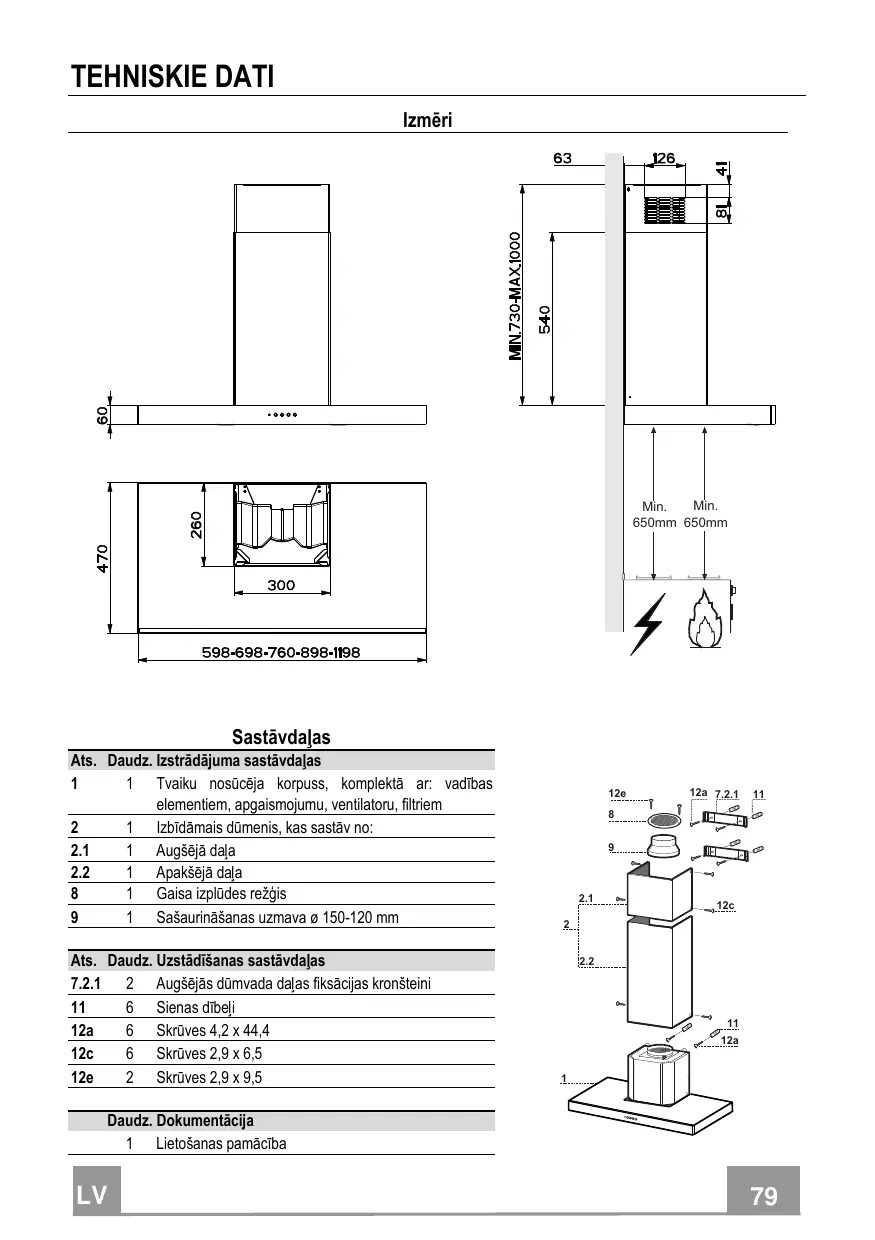

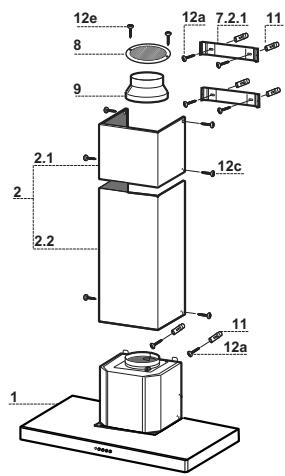

Ats.	Daudz.	Izstrādājuma sastāvdajas
1	1	Tvaiku nosūcēja korpuss, komplektā ar: vadības elementiem, apgaismojumu, ventilatoru, filtriem
2	1	Izbīdāmais dūmenis, kas sastāv no:
2.1	1	Augšējā dala
2.2	1	Apakšējā dala
8	1	Gaisa izplūdes režóis
9	1	Sašaurināšanas uzmava ø 150-120 mm

Ats.	Daudz.	Uzstādīsanas sastāvdaljas
7.2.1	2	Augšejās dūmvada/DDas fiksācijas kronšteini
11	6	Sienas dībelj
12a	6	Skrūves 4,2 x 44,4
12c	6	Skrūves 2,9 x 6,5
12e	2	Skrūves 2,9 x 9,5

Daudz. Dokumentácia

1 Lietosanas pamacita

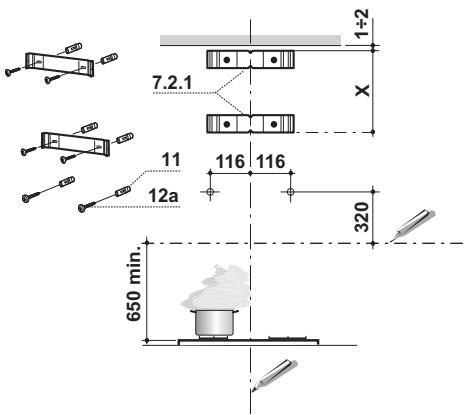

Sienu urbsana un skavu stiprinăsana

Atzimes uz sienas:

• Novelciet vertikalu linju uz balsta sienas lidz griestiem, vai, ja tas ir practiskak, tās vietas centrā, pie kuras atsucëjs tiks uzstādīts.
• Novelciet horizontalu liniju 650~mm virs plits virsmas. Pielieciet skavu 7.2.1 pie sienas kā parādīts apmēram 1-2 mm no gristiem vai augšeja ierobežojuma, salāgojot centru (ierobi) ar vertikālo atsauces liniju.
• Atzimējiet uz sienas skavas atveru centrus.
• Pielieciet skavu 7.2.1 pie sienas kā paradīts par X mm zemāk par pirmo skavu (X = augšejas dūmvada dalas augstums), apvienojot centru (ierobi) ar vertikālo liniju.
• Atzimējiet uz sienas skavas atveru centrus.
• Atzimējiet atsaues punktu kā parādīts, 116 mm no vertikālās atsaues linijas un 320 mm virs horizontalās atsaues linijas.
• Atkartojiet šo darbību otrā puse.
• Izurbiet 8mm atveres atzimetajos centropunktots.
• Levietojiet tapas 11 atveres.
• Fiksejiet skavas, izmantojot komplektā ietvertas 12a skruves (4,2 x 44,4).

• Ievietojiet divas komplektā ietvertas skrūves 12a (4,2 x 44,4) tvaika nosūcēja fiksacijas atverēs, atstājot atstarpi 5-6 mm starp senu un skrūves galvinu.

• Pirms pievienojat atsuceja korpusu, pievelciet divas skruves Vr, kas atrodas korpusa montazas punktos.
  Uzakejietkorpusuuzskruvem12a.
  Lidz galam pievelciet atbalsta skruves 12a.

• Noregulējiet skrūves Vr līdz atsūcēja korpusa limenim.

Savienojums

CAURULVADU VERSIJAS IZPLUDES SISTEMA

Uzstadot caurulvada versiju, pievienojiet nosuceju dumvadam, izmantojot elastigu vai cietu cauruli 150 vai 120mm , izveli atstajiet uzstaditaja zina.

Lai uzstaditi 120mm gaisa izpludes savienojumu, ievietojiet samazinataja uzmavu 9 tvaika nosuceja korpusa izvade.
- Fiksejiet cauruli ar atbilstošam caurules skavam (nav ietverti).
- Iznemt iespējamos aktivētās ogles filtrus.

RECIRKULACIJAS VERSIJAS IZPLUDE

• Izgrieziet 125 atveri visos plauktos, zem kuriem tiks uzstadits atsucējs.
• Ievietojiet samazinatāja atloci 9 atsūcēja korpusa izvade.
• Savienojiet atloci ar izplūdi plauktā virs atsūcēja ar elastīgu vai cietu φ120 mm cauruli.
• Fiksejiet cauruli ar atbilstošam caurules skavam (nav ietvertas komplektā)
• Piestipriniet izplūdes režgi 8 pie recirkulacijas gaisa izplūdes, izmantojot 2 komplektā ietvertās skruves 12e (2,9 x 9,5).
• Pärliecinieties, ka aktivas oges filtri ir uzstāditi.

ELEKTRISKAIS SAVIENOJUMS

• Pievienojiet elektrotíklam ar divu polu sleža palidzību, kam saskares atstarpe ir vismaz 3 mm.
• Iznemiet tauku filtrus (skatiet sadalu „Apkope”), pärliecinoties, ka padeves kabelis ir pareizi ievietots kontaktligzdā, kas atrodas ventilatora sāns.

Dumvada montaža

Augšejais izpludes dumvads

• Nedaudz paplašiniet augšējā dūmvada abas puses un aizakējiet tās aiz skavām 7.2.1, parliecinoties, ka tās labi piegulst.
• Nostipriniet sānus pie skavām ar 4 komplektā ietilpstošajām skruvēm 12c (2,9 x 9,5).

Apaksejais izpludes dumvads

• Nedaudz paplăsiniet augsejā dumvada abas puses un aizakejiet tās starp augsejo dumvadu un sienu, parliecinoties, ka tās labi piegulst.
• Fiksejiet apaksejo dalu skersam nosuceja korpusam, izmantojot 2 komplekta ietilpstosas skruves 12c (2,9 x 9,5).

Vadibas panelis

TAUSTINS	DIODE	FUNKCIJAS
T1 Åtrums	Iesl.	Ieslēdz motoru ar pirmo ātrumu.
		Izslēdz motoru.
T2 Åtrums	Iesl.	Ieslēdz motoru ar除外 ātrumu.
T3 Åtrums	Fiksēts	Viegli piespiežot, ieslēdz motoru ar trešo ātrumu.
L Apgaismojums		Ieslēdz un izslēdz apgaismojuma sistemu.

Bridinajums: Ar taustiun T1 izsledz motoru, izlaiizot pimo atrumu.

Vadibas panelis

TAUSTIŠ	DIODE	FUNKCIJAS
T1 Ātrums	Iesl.	Ieslēdz motoru ar pirmo Ātrumu.
		Izslēdz motoru.
T2 Ātrums	Iesl.	Ieslēdz motoru ar otro Ātrumu.
T3 Ātrums	Fiksëts	Viegli piespiežot, ieslēdz motoru ar trešo Ātrumu.
	Mirgo	Piespiests uz 2 sekundëm.
		Aktivizë ceturto Ātrumu ar laika slēdzi iestatītu uz 6 minūtëm, pëc tam ieslēdzas ieprieš iestatītais Ātrums. Piemērots darbībām, kad gatavošanas laikā izdalās daudz tvaiku.
L	Apgaismojums	Ieslēdz un izeslēdz apgaismojuma sistëmu.

Bridinajums: Ar taustu T1 izsledz motoru, vispirms iesledzot pirmo atrumu.

Tauku filtri

METÁLA PASBALSTOSO TAUKU FILTRU TIRISANA

• Filtri jātīra ik pēc 2 darbības mēnešiem vai biežak, ja ierice tiek intensivi lietota, filtrus var mazgāt trauku mazgājamajā maśina.
• Iznemiet filtrus pa vienam, spiežot tos virzienā uz grupas aizmuguri un vienlaicīgi velkot uz leju.
• Izmazgajet filtrus, uzmanieties, lai nesalocitu. Pirms uzstadisanas rupigi izzavejiet.
• Uzstadot filtrus atpakal, parliecinieties, ka rokturis ir redzams no arpuses.

Aktivētās ogles filtrs (Recirculācijas versija)

AKTIVETAS OGLS FILTRA MAINA

• Filtrs nav mazgajams un nav atjaunojams, to jāmaina apmēram pēc 4 mēnešu darbības vai biežāk, ja ierīce tiek izmantota intensīvi.
• Nonemiet metala tauku filtrus.
• Iznemiet piesarnotos aktivetas oges filtrus, atlaizot fiksacijas akus.
• Uzstadiet jauno filtru, iekabinot to savā vieta.
• Nonemiet metala tauku filtrus.

Apgaismojuma vieniba

• Par nomainu vérsties tehniskajā atbalsta ("Lai iegūtu tehniskā atbalsta kontaktinformaciju").
