DAISY - Virtuvės gartraukis FABER - Nemokama naudojimo instrukcija

Produkto tipas	Gartraukis
Prekės ženklas	FABER
Modelis	DAISY
Montavimas	Ant sienos, ištraukimo arba filtravimo versija
Minimalus aukštis virš kaitlentės	650 mm
Oro išleidimo angos skersmuo	150 mm arba 120 mm su komplekte esančiu reduktoriumi
Medžiaga	Nerūdijantis plienas
Riebalų filtrai	Metaliniai, savaime laikantys, plaunami indaplovėje (kas 2 mėnesius)
Anglies filtras	Pasirinktinis filtravimo versijai, keisti kas 4 mėnesius
Valdikliai	4 mechaniniai mygtukai (greičiai 1-4 su laikmačiu) + apšvietimas
Apšvietimas	Lemputė, kurią reikia keisti per techninės priežiūros tarnybą
Maitinimas	220-240 V, 50/60 Hz (apytikslis)
Triukšmo lygis	Nenurodyta
Svoris	Maždaug 10 kg (apytikslis)

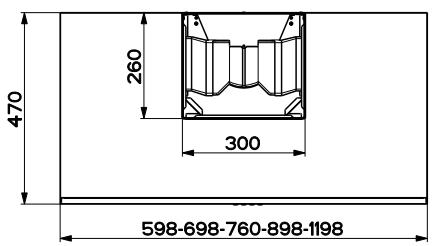

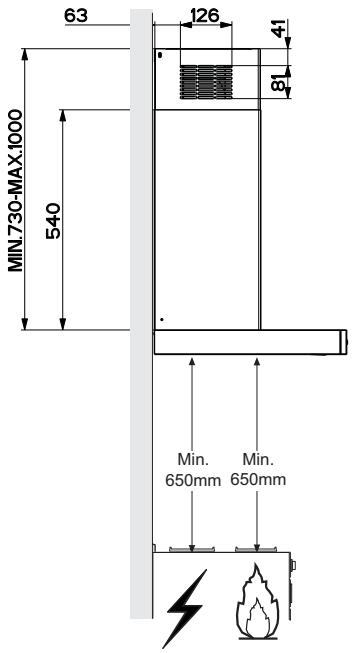

Matmenys (apytiksl.)	Plotis 600 mm, reguliuojamas teleskopinis kaminas
Energijos vartojimo efektyvumo klasė	Nenurodyta
Saugumas	Saugus atstumas 650 mm, privalomas įžeminimas, automatinis išsijungimas pirmu greičiu
Priežiūra	Valyti riebalų filtrus kas 2 mėnesius, keisti anglies filtrą kas 4 mėnesius
Atsarginės dalys	Filtrai, lemputė prieinami per techninės priežiūros tarnybą
Remontas	Dėl remonto kreipkitės į techninės priežiūros tarnybą

Dažnai užduodami klausimai - DAISY FABER

Koks yra minimalus saugus atstumas tarp gartraukio ir kaitlentės?

Minimalus saugus atstumas yra 650 mm. Jei dujinės kaitlentės instrukcijose nurodytas didesnis atstumas, laikykitės to.

Kaip sumontuoti gartraukį ištraukimo versijoje?

Prijunkite gartraukį prie ištraukimo kanalo kietu arba lanksčiu 150 mm vamzdžiu (arba 120 mm su komplekte esančiu reduktoriumi). Pritvirtinkite vamzdį spaustukais. Užtikrinkite, kad dūmų kelias būtų kuo trumpesnis.

Kaip valyti metalinius riebalų filtrus?

Riebalų filtrai yra plaunami indaplovėje. Išimkite juos stumdami atgal ir traukdami žemyn. Išplaukite jų nelenkdami, išdžiovinkite ir vėl sumontuokite, kad rankena būtų matoma.

Kada reikia keisti aktyvintosios anglies filtrą?

Aktyvintosios anglies filtras nei plaunamas, nei regeneruojamas. Keiskite jį bent kas 4 mėnesius arba dažniau, jei naudojimas intensyvus.

Kaip naudoti skirtingus gartraukio greičius?

Mygtukai T1, T2, T3 valdo greičius. Trumpai paspauskite T3, kad įjungtumėte 3-iąjį greitį. 4-ajam greičiui (6 min laikmatis) laikykite T3 nuspaustą 2 sekundes. Mygtukas T1 sustabdo variklį, pereidamas per pirmąjį greitį.

Ką daryti, jei gartraukio apšvietimas neveikia?

Kreipkitės į techninės priežiūros tarnybą dėl lemputės keitimo. Darbus turi atlikti kvalifikuotas technikas.

Ar galiu naudoti gartraukį kartu su dujiniu prietaisu?

Taip, tačiau užtikrinkite tinkamą patalpos vėdinimą, kad išvengtumėte degimo dujų grįžimo. Niekada nejunkite gartraukio prie dujinio prietaiso dūmų kanalo.

Kaip prijungti gartraukį prie elektros?

Prijunkite gartraukį prie tinklo per dvigubą jungiklį su kontaktų tarpu ne mažesniu kaip 3 mm. Įsitikinkite, kad įtampa atitinka nurodytą etiketėje ir kad įžeminimas yra teisingas.

Kaip sureguliuoti teleskopinio kamino aukštį?

Viršutinis kaminas tvirtinamas prie sieninių laikiklių. Šiek tiek praplatinkite šoninius kraštus ir užkabinkite už laikiklių, tada pritvirtinkite pateiktais varžtais. Apatinis kaminas įstatomas tarp viršutinio kamino ir sienos.

Ką daryti, jei gartraukis neveikia tinkamai?

Pirmiausia patikrinkite maitinimą ir filtrus. Jei problema išlieka, kreipkitės į įgaliotą techninės priežiūros tarnybą. Nebandykite taisyti prietaiso patys.

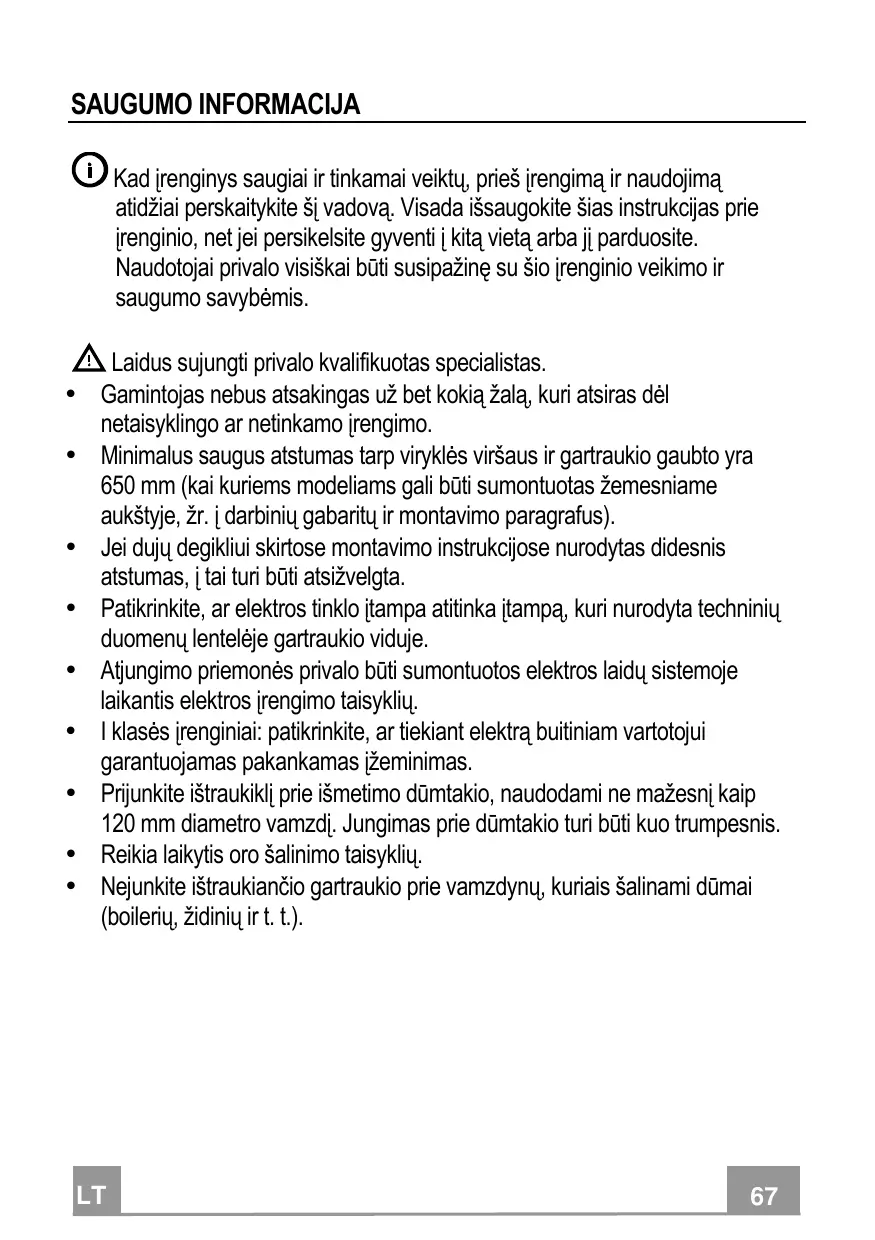

NAUDOJIMO INSTRUKCIJA DAISY FABER

Kad jrenginys saugiai ir tinkamai veiktu, pries jrengima ir naudojima atidziai perskaitykite sj vadova. Visada iissaugokite sias instrukcijas prie jrenginio, net jei persikelsite gyventi kita vieta arba jj parduosite. Naudotojai privalo visiskai buti susipazine su sio jrenginio veikimo ir saugumo savybémis.

Laidus sujungti privalo kvalifikuotas specialists.

• Gamintojas nebus atsakingas už bet kokia Žala, kuri atsiras del netaisyklingo ar netinkamo Žrengimo.
• Minimalus saugus atstumas tarp virykles viršaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali būti sumontuotas Žemesniame aukstyje, Žr. i darbiniğ gabaritü ir montavimo paragraphus).
• Jei duju degikliui skirtose montavimo instrukcjose nurodytas didesnis atstumas, i tai turi buti atsižvelgta.
• Patikrinkite, ar elektros tinklo itampa atitinka itampa, kuri nurodyta techniniu duomenu lentelèje gartraukio viduje.
• Atjungimo priemonès privalo buti sumontuotos elektros laidu系統oje laikantis elektros i'rengimo taisykliu.
• I klases i'renginiai: patikrinkite, ar tiekiant elektrabuitiniam vartootojui garantuojas pamankamas izeminimas.
• Prijunkite ištraukiklj prie šmetimo dumtokio, naudodami ne mažesnj kaip 120 mm diametro vamzdj. Jungimas prie dumtokio turi buti kuo trumpesnis.
  Reikia laikytis oro šalinimo taisykiu.

• Nejunkite ištraukiančio gartraukio prie vamzdynu, kuriais šalinami dumai (boileriu,Židiniu ir t. t.).

• Jei ištraukiklis yra naudiojamas kartu su neelektriniais i'renginiais (pvz., dujas deginanciais i'renginiais), reikia užtikrinti pakankama védinima, kad išmetamos dujos negrižtu atgal i patalpa. Kai gartraukis yra naudiojamas su i'renginiais, kuriems reikalinga kitokia energijos rūsis (ne elektra), neigiamas slëgis patalpoje neturi viršyti 0,04 mbar - taip bus užtikrinta, kad gartraukis nestums garu i patalpa.

• Oras neturi buti nukreipiamas i dūmtaki, kuris skirtas dūmams iš jirenginiu, naudojančiu dujas ar kitas kuro rūsis, šalinti.
• Jei elektrós tiekimo kabelis yra pazeistas, jj privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.
• [kiskite kištuka] [lizda], atitinkanti nurodytus reikalavimus, esanti lengvai prieinamoje vietoje.
• Atsižvelgiant l dūmú šmetimui taikomas technines ir saugumo priemones, svarbu laikytis vietiniu instituciju nurodytu taisykiu.

!SPEJIMAS! Pries montuodami garu surinktuva, nuo jo pašalinkite apsauginé plevele.

Gartraukiui atremti naudokite tik sraigtus ir mazas dalis.

Δ ISPEJIMAS! Jei sraigtai arba tvirtinantys irenginiai bus montuojami nesilaikant šiu nurodymu, elektra gali kelti pavoju.

• Neziurekite [sviesos saltinius per optinius prietaisus (ziuronus, didinamuosius stiklus...).
• Po trauktuvu nerooskite patiekalu, kuriuos reikia užpilti spiritiniu gérimu ir padegtī, nes kyla gaisro pavojus.
• Ši jrenginj gali naudoti vaikai nuo 8 metu ir vyresni bei asmenys su ribotais fizinaliais, jutiminialis ar protiniais sugebejimais arba asmenys, kuriems truksta patirties ir ziniu, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su jrenginiu, ir supranta su juo susijusius pavojus. Vaikams zaisti su jrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiuju negali.

• Vaikus reikia prižiūrétí, kad jie su prietaisu nezaistu.

• Irenginio neturetu naudoti asmenys (iskaitant vaikus), kuriems yra pabloge fiziniai, jutiminiai ar protiniai sugebejimai arba truksta patirties ir ziniu, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais Irenginiais elgtis.

Jei viryklès naudojamos, rankomis paliečiamos dalys gali buti karstos.

• Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrekite paragrafā „Priežiūra ir valymas".
• Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas ar kitas kuro rūsis degimui naudojantys i'renginiai (netaikoma i'renginiams, kurie tik nukreipia ora atgal i patalpa), patalpose turi buti pakankama ventiliacija.
  Ant gaminio arba jo pakuotës esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie i prastu buities atlieku. Prietaisas turi buti perduotas i reikiamā surinkimo punktä, užsiimantj elektrós ir elektronínes i rangos perdirbimu. Tinkamai sunaikindami ši gaminj, aplinka ir Žmogaus sveikata apsaugosite nuo galimü neigiamu pasekmiu, kuriç gali atsirasti del netinkamo šio gaminio Utilizavimo. Norédami gauti daugiau informacijos apie šio gaminio Utilizavima, kreipkitës i miesto institucijas, savo buitiniu atlieku tvarkymo tarnybɑ arba parduotuvę, kurioje prietaisa pirkote.

Kliutis

Sudedamosios dalys

Nuor. Kiekis		Gaminio sudedamosios dalys
1	1	Gaubto korpusas su: valdymo elementais, lempute, pūstuvu, filtrais
2	1	Teleskopinis kaminas, susidedantis iš:
2.1	1	viršutinès sekcjisos
2.2	1	apatinès sekcjisos
8	1	Oro išleidimo grotelés
9	1	ø 150–120 mm redukcinè jungè

Nuor. Kiegis Montavimo sudedamosios dalys

7.2.1	2	Viršutinès kamino sekcjos fiksavimo laikikliai
11	6	Sienos kamščiai
12a	6	4,2 x 44,4 sraigtai
12c	6	2,9 x 6,5 sraigtai
12e	2	2,9 x 9,5 sraigtai

Kiekis Dokumentacija

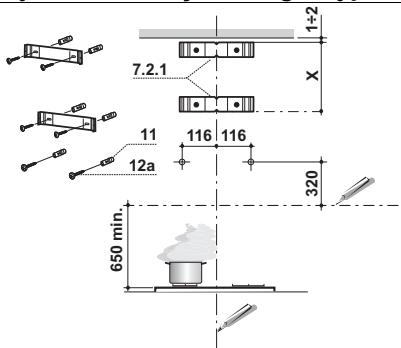

Sienos grežimas ir laikymo begeliu pritvirtinimas

• vertikaliā linija iki lubu ar iki esamo aukštesnio taško, tos vietos centre kur normali pritvirtinti gartraukj;
• horizontalia linja: mažiausiai 650 mm virš viryklès.
• Priglausti laikymo begelj 1-2 mm nuo lubu ar nuo esancio aukstesnio taško, kaip parodyta 7.2.1, sulyginant jo centriné dalj (ipijovimus) su nubržta vertikalia linija.
• Laikiklyje esanciose kiaurymese pažymeti taskelius.
• Priglausti laikiklj 7.2.1 X mm zemiau nuo pirmjo laikiklio (X = viršutinio kamino aukstis), sulyginant jo centrine dalji (jpjovimus) su nubrezta vertikalia linija.
• Laikiklyje esanciose kiaurymèse pažyměti taškelius.
• Pažymeti taškelius, kaip parodyta, 116 mm nuo vertikalios nuorodos linijos ir 320 mm virš horizontalios nuorodos linijos.
• Pakartoti tā pačia operacija priesingoje pusëje.
• Isgrezti 8mm diametro skies pazymetose vietose.
  Istatyti kaišcius 11 i işgéztas skyles.
• Pritvirtinti laikancius begelius naudojant varztus 12a (4,2x44,4) kurios jus rasite pakuotje.

• Isukti 2 varžtus 12a (4,2 x 44,4), kurius jus rasite pakuotëje, i skies gartraukio korpuso pritvirtinimui, paliekant 5-6 mm tarpelī tarp sienos ir varžtu galu.

• Pries užkabinant gartraukio korpus污染防治 2 varžtus Vr kurie randasi gartraukio korpus prikabinimo vietoje.
  Uzkabinti gartraukio korpusa ant varztu 12a.

• Prisukti glutinai laikymo varžtus Vr kad susilygintu gartraukio korpusas.
• Gartraukio korpus balansavimui naudoti Vr varztus.

Pajungimas

ORI ISÉJIMAS TRAUKIMO BUDU

Norint instaliuoti traukimo versija pajunkite gartrauki prie iseinamojo kietojo arba lankstaus 150 arba 120~mm diametro vamzdzio pagal jusu pasirinkima.

• Norint prijungti su 120 mm diametro vamzdžiu iveskite reduktoriu 9 i dumtraukio korpuso išeiga.
• Pritvirtinti vamzdji su specialiais prisukimo instrumentais. Sie instrumentai nera jtraukti j komplekta.
• Isimi kvapa sutraukiancius angliae filtrus.

RECIRKULIACINES VERSIJOS ORO ISÉJIMO ANGA

• Isgrezkite 125 mm skersmens skyle bet kurioje lentynoje, kuri gali buti pritvirtinta vir's gaubto.
• Reduktoriaus junge 9 užděkite ant gaubto korpuso angos.
• Jungé prijunkite prie ant lentynos esançios angos, naudokite lankstu arba standu 120mm skersmens vamzdji.
  Vamzdji pritvirtinkite nustatyta padetimi, naudokite reikiamus vamzdžio tvirtinimo elementus (nepateikiami).
• Oro isleidimo groteles 8 pritvirtinkite prie recirkuliacinés oro angos, naudodami 2 pateikiamus sraigtus 12e (2,9 × 9,5) .
• Isitikinkite, ar aktyvintosios anglies filtrai buvo jdeti.

PAJUNGIMAS PRIE ELEKTROS

• Pajungti gartrauki i tinkla panaudojant bipolinji jungiklj su mažiausiai 3mm kontaktu atidarymu.
• Išimi riebalu sulaikymo filtrus (Ziūreti par. Eksplatacija)

Kamino montavimas

Viršutinis kaminas

• Truputj praplesti du soninius kraustus, užkabinti ant laikymo bèigu 7.2.1 ir uždaryti iki fiksacijos.
• Pritvirtinti laikiklio šoninese dalyse 4 varžtus 12c (2,9 x 9,5) kuriuos jus rasite pakuoteje.

Apatinis kaminas

• Truputj praplesti du kamino šoninius kraštus, užkabinti juos tarp viršutinio kamino ir sienos ir uždaryti iki fiksacijos.
• Pritvirtinti is šonu viršutine gartraukio korpuso dalj 2 varžtais 12c (2,9 x 9,5) kuriuos jus rasite pakuotëje.

Valdymo skydelis

MYGTUKAS DAVIKLIO FUNKCIJOS

T1	Greitis	Ijungtas	Paleidžia variklj pirmu greiciu.
			Sustabdo variklj.
T2	Greitis	Ijungtas	Paleidžia variklj antru greiciu.
T3	Greitis	Nustatyas	Trumpai spustelèjus, paleidžia variklj trečiu greiciu.
L	Apšvietimas		Ijungia ir išjungia apšviietimoSYSTEM.

Ispejimas! Mygtukas T1 ijsjungia varikli, pirmiau perejus prie pirmo greicio.

VALDYMO SKYDELIS

MYGTUKAS	DAVIKLIS	FUNKCIJOS
T1	Greitis	Ijungtas.	Paleidžia variklj pirmu greiciu.
			Sustabdo variklj.
T2	Greitis	Ijungtas.	Paleidžia variklj antru greiciu.
T3	Greitis	Nustatyas	Trumpai spustelëjus paleidžia variklj trečiu greiciu.
		Blykčiojantis	Spaudžiamas 2 sekundes. Aktyvujoa ketvirta greitj, laikmatis nustatomas 6 minučiug, paskui gržtama prie anksciau nustatyto greicio. Tinka tada, kai reikia išraukti daug garu, susidariusiug gaminant maița.
L	Apšvietimas		Ijungia ir išjungia apšviietimoSYSTEM.

Ispejimas! Mygtukas T1 sustabdo varikli, pirmiau perejus prie pirmo greicio.

Riebalus sulaikantys filtrai

METALINIU RIEBALU FILTRU VALYMAS

Gali buti plaunami indu plovimo masinoje, butina plauti kas 2 menesius ar dazniau jei naudojama ypač daug.
- Nuimti filtus po viena pastumiant juos tuo pa ciu metu i užpakaline puse ir patraukiant i apacia.
- Plaunant stengtis nesulenkti filtru ir pries idejima nusausinti.
- Idéti atgal paliekant rankenä isorinëje, matomoje pusëje.

Kvapu surinkimo filtras (filtravamo budas)

KVAPU SURINKIMO FILTRO PAKEITIMAS I ANGLIES FILTRA

• Sis filtras yra neplaunamas ir neatnaujinamas, turi buti keiiciamas kas 4 menesius ar dazniau, jei naudojama ypač daug.
• Pašalinti riebalu surinkimo metalinius filtrus.
• Nuimti pilnai prisigerus kvapo surinkimo angies filtra naudojant tam skirtus kabliukus.
• Idéti nauja filtrà pritaisant ji savo buvusioje vietoje.
• Atgal sudeti riebalu surinkimo metalinius filtrus.

Apšviétrimo skyrius

• Del pakeitimo kreipkites i techninius darbuotojus (Noredami nusipirkti, kreipkites i techninius darbuotojus).
