Toote tüüp	Õhupuhasti
Bränd	FABER
Mudel	DAISY
Paigaldus	Seinale, väljatõmbe- või filtriversioon
Minimaalne kõrgus pliidi kohal	650 mm
Õhu väljalaske läbimõõt	150 mm või 120 mm kaasasoleva reduktoriga
Materjal	Roostevaba teras
Rasvafiltrid	Metallist, isekandvad, nõudepesumasinas pestavad (iga 2 kuu tagant)
Aktiivsöefilter	Valikuline filtriversiooni jaoks, vahetada iga 4 kuu tagant
Juhtseadmed	4 mehaanilist nuppu (kiirused 1-4 ajastusega) + valgustus
Valgustus	Lamp, mida vahetab hooldusteenindus
Toiteallikas	220-240 V, 50/60 Hz (hinnanguline)
Müra tase	Määramata
Kaal	Umbes 10 kg (hinnanguline)
Mõõtmed (ligikaudsed)	Laius 600 mm, reguleeritav teleskoopkorsten
Energiatõhususe klass	Määramata
Ohutus	Ohutuskaugus 650 mm, maandus kohustuslik, automaatne seiskumine esimesel kiirusel
Hooldus	Puhasta rasvafiltreid iga 2 kuu tagant, vaheta söefiltrit iga 4 kuu tagant
Varuosad	Filtrid, lamp saadaval hooldusteeninduse kaudu
Remonditavus	Remontideks võtke ühendust hooldusteenindusega

Korduma kippuvad küsimused - DAISY FABER

Mis on minimaalne ohutuskaugus õhupuhasti ja pliidiplaadi vahel?

Minimaalne ohutuskaugus on 650 mm. Kui gaasipliidi juhend määrab suurema vahemaa, järgige seda.

Kuidas paigaldada õhupuhasti väljatõmbeversioonis?

Ühendage õhupuhasti väljatõmbekanaliga, kasutades jäika või painduvat toru läbimõõduga 150 mm (või 120 mm kaasasoleva reduktoriga). Kinnitage toru toruklambritega. Veenduge, et suitsu teekond oleks võimalikult lühike.

Kuidas puhastada metallist rasvafiltreid?

Rasvafiltrid on nõudepesumasinas pestavad. Eemaldage need, lükates tagasi ja tõmmates alla. Peske ilma painutamata, kuivatage ja paigaldage tagasi käepide nähtaval.

Millal tuleb aktiivsöefiltrit vahetada?

Aktiivsöefilter ei ole pestav ega regenereeritav. Vahetage seda vähemalt iga 4 kuu tagant või sagedamini intensiivse kasutamise korral.

Kuidas kasutada õhupuhasti erinevaid kiirusi?

Nupud T1, T2, T3 juhivad kiirusi. Vajutage lühidalt T3 kolmanda kiiruse jaoks. Neljanda kiiruse jaoks (ajastus 6 min) hoidke T3 all 2 sekundit. Nupp T1 peatab mootori, läbides esimese kiiruse.

Mida teha, kui õhupuhasti valgustus ei tööta?

Võtke ühendust hooldusteenindusega lambi vahetamiseks. Sekkumine peab toimuma pädeva tehniku poolt.

Kas ma saan kasutada õhupuhasti samaaegselt gaasiaparaadiga?

Jah, kuid tagage ruumi piisav ventilatsioon, et vältida põlemisgaaside tagasivoolu. Ärge kunagi ühendage õhupuhasti gaasiaparaadi suitsukanaliga.

Kuidas ühendada õhupuhasti elektriga?

Ühendage õhupuhasti vooluvõrku kahepooluselise lüliti kaudu, mille kontaktide avaus on vähemalt 3 mm. Veenduge, et pinge vastab andmesildile ja maandus on korrektne.

Kuidas reguleerida teleskoopkorstna kõrgust?

Ülemine korsten kinnitatakse seinaklambrite külge. Laiendage veidi külgmisi servi ja haakige see klambrite taha, seejärel kinnitage kaasasolevate kruvidega. Alumine korsten paigaldatakse ülemise korstna ja seina vahele.

Mida teha õhupuhasti talitlushäire korral?

Kontrollige esmalt toiteallikat ja filtreid. Kui probleem püsib, võtke ühendust volitatud hooldusteenindusega. Ärge proovige seadet ise parandada.

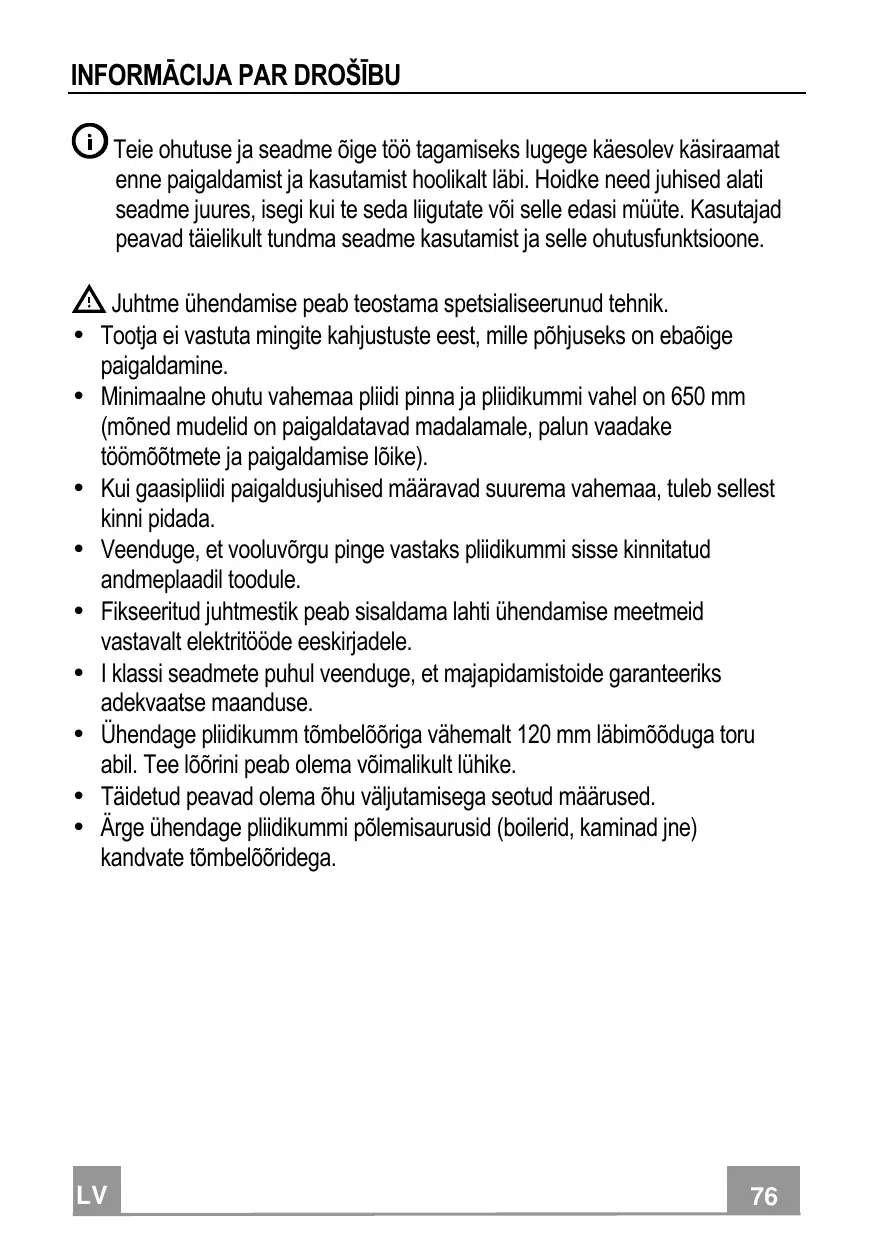

KASUTUSJUHEND DAISY FABER

Teie ohutuse ja seadme öige till tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt LABi. Hoidke need juhised alati seadme juures, isegi kui te seda liigunate vöi selle edasi muüte. Kasutajad peavad täielikult tundma seadme kasutamist ja salle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa plidi pinna ja pliidikummi vahel on 650 mm (möned mudelid on paigaldatavad madalamale, palun vaadake toömoötmete ja paigaldamise lõike).
• Kui gaasiplidi paigaldusjuhised märaravad suurema vahemaa, tuleb sellest kinni pidada.
• Veenduge, et vooluvörgu pinge vastaks pliidikummi sisse kinnitatud andmeplaadil toodule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritöde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistoide garanteriks adekvaatse maanduse.
• Ühendage pliidikumm tombelööriga vahemalt 120 mm lübimöduga toru abi. Tee lõörini peab olema voimalikult lühike.
• Täidetud peavad olema öhu valjutamisega seotud maärused.

• Arge ühendage plidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõöridega.

• Kui plidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasipliid), tuleb heitgaaside tagasivoolamise vältimiseks tagada ruumis piisav öhuvahetus. Plidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rohk ületada 0,04 mbar, et vältna aurude tagasi tömbamist ruumi plidikummi poolt.

• Ohku ei tohi valjutada lõör, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu valjalaskena.
• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt voi selle hooldusesindajalt saadaval oleva kaabliga.
• Ühendage pistik kehtivatele määrustele vastavasse ligipäasetavas kohas asuvasse pistikupessa.
  Seoses suitsväljutamiseks kasutusele vöetavate tehniliste ja ohutusmeetmetega on tähtis tapselt järgida kohalike ametkondande valiastatud märusi.

HOIATUS: Eemaldage enne plidikummi paigaldamist kaitsekiled.

• Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi.

HOIATUS: Kruvide või kinnitusseadme mitte vastavlt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Arge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Arge pliidikummi all flambeerige - tuleoht.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füusilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad moistavad Sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järevalveta lapsed.
  Jalgige lapsi ja veenduge, et nad ei mangiks seadmega.

Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vahrenenud füusilised vöi sensoorsed voimed vöi kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse järevalvet vöi neid juhendatakse.

Ligipäasetavad osad vöivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.

• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi voi teisi kutuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsion (ei rakendu seadmetele, mis vãljutavad òhu ainult tagasi ruumi).
  sumbol toote voi selle pakendi peal tahendab seda, et antud toodet ei saa kasicleda olmeprugina. Selle asemel tuleb see anda üle elektrilise ja elektroonilise varustuse jaatmete umbertottlemisega tegelevale asutusele. Toote ige korvaldamise tagamisega aitate te ara hoida voimalikke negatiivseid tagajargi keskkonnale ja inimesti tervisele, mis vob vastasel juhul tekkida selle toote vale kasiclemise kaigus. Tapsemat tevet selle toote umbertottlemise kohta saate te om a linnakantseleist, olmejaatmete korvaldamise teenistusest voi poest, kust te selle toote ostsite.

Izmēri

Sastavdalas

Teie ohutuse ja seadme öige till tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt labi. Hoidke need juhised alati seadme juures, isegi kui te seda liigunate vöi selle edasi muüte. Kasutajad peavad täielikult tundma seadme kasutamist ja salle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.
• Minimaalne ohutu vahemaa plidi pinna ja pliidikummi vahel on 650 mm (möned mudelid on paigaldatavad madalamale, palun vaadake toömoötmete ja paigaldamise lõike).
• Kui gaasiplidi paigaldusjuhised märaravad suurema vahemaa, tuleb sellest kinni pidada.
  Veenduge, et vooluvorgu pinge vastaks plidikummi sisse kinnitatud andmeplaadil todule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritöde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistioide garanteriks adekvaatse maanduse.
• Ühendage pliidikumm tombelööriga vahemalt 120 mm lübimöduga toru abi. Tee lõörini peab olema voimalikult lühike.
• Täidetud peavad olema öhu valjutamisega seotud maärused.

• Arge ühendage plidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõöridega.

• Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasiplidid), tulebheitgaaside tagasivoolamise vältimiseks tagada ruumis piisav öhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rohk ületada 0,04 mbar, et vältna aurude tagasi tombamist ruumi pliidikummi poolt.

• Ohku ei tohi valjutada lõör, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu vãjalaskena.
• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt voi selle hooldusesindajalt saadaval oleva kaabliga.
• Ühendage pistik kehtivatele märarustele vastavasse ligipäätasetavas kohas asuvasse pistikupessa.
  Seoses suitsu väljutamiseks kasutusele vōetavate tehniliste ja ohutusmeetmetega on tähtis t⁺pset jārgida kohlike ametkondande väljastatud määrusi.

HOIATUS: Eemaldage enne plidikummi paigaldamist kaitsekiled.

• Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi.

HOIATUS: Kruvide või kinnitusseadme mitte vastavlt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Arge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Arge pliidikummi all flambeerige - tuleoht.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füusilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad moistavad Sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järevalveta lapsed.
  Jalgige lapsi ja veenduge, et nad ei mangiks seadmega.

Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vahrenenud füusilised voi sensoorsed voimed voi kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse jarevalvet voi neid juhendatakse.

Ligipäasetavad osad vöivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.

• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi voi teisi kutuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsion (ei rakendu seadmetele, mis vãljutavad òhu ainult tagasi ruumi).
  symbol toote voi selle pakendi peal tahendab seda, et antud toodet ei saa kasi tleda olmeprugina. Selle asemel tuleb see anda üle elektrilise ja elektronilise varustuse jaatmete umbertootlemisega tegelevale asutusele. Toote ige korvaldamise tagamisega aitate te ara hoida voimalikke negatiivseid tagajargi keskkonnale ja inimesti tervisele, mis voib vastasel juhul tekkida selle toote vale kasi tlemise kaiigus. Tapsemat tevet selle toote umbertootlemise kohta saate te omalinnakantseleist, olmejaatmete korvaldamise teenistusest voi poest, kust te selle toote ostsite.

Möödud

Komponendid

Viide	Kogus	Toote komponendid
1	1	Pliidikummi korpus koos järgmisega: juhikud, valgusti, puhur, filtrid
2	1	Teleskoopkorsten, mille osadeks on:
2.1	1	Ülemine osa
2.2	1	Alumine osa
8	1	Öhu väljaskevöre
9	1	Siirdmikäärik ø 150-120 mm

Viide	Kogus	Paigalduskomponendid
7.2.1	2	Korstna ülemise osa kinnitusklambrid
11	6	Tüblid
12a	6	Kruvid 4,2 x 44,4
12c	6	Kruvid 2,9 x 6,5
12e	2	Kruvid 2,9 x 9,5

Kogus Dokumentatsion

1 Kasutusjuhend

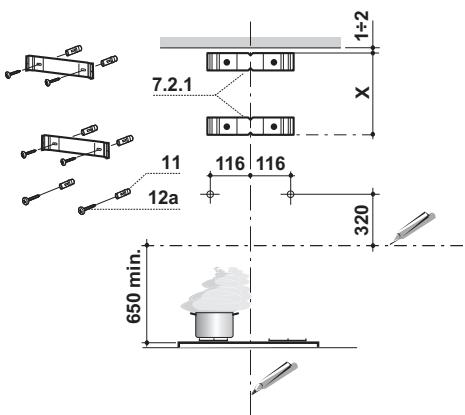

Seina puurimine ja klambri kinnitamine

Seina margistamine:

• Tömmake tugiseinale plidikummi paigaldusala keskele vertikaalne joon laeni voi nii kõrgele kui praktiline.
• Tömmake 650~mm körgusele plidist horisontaalne joon. Asetage klamber 7.2.1 näidatud viisilseinale 1 - 2mm kaugusele laest vōi ülemisest piirist, joondades keskkoha (salk) vertikaalse viitejoonega.
• Märgistage sein klambri akude keskkohtades.
• Asetage klamber 7.2.1 nāidatud viisil seinale X mm esimesest klambrist allapoole (X = kaasas oleva korstna ülemise osa körgus), joondades keskkoha (salk) vertikaalse joonega.
• Märgistage sein klambri aukude keskkohtades.
• Märgistage näidatud viitepunkt 116 mm vertikaalsest viitejoonest ja 320 mm körgusel horisontaalsest viitejoonest.
• Korrake seda teisel küljel.
• Puurige 8mm augud koikidesse margistatud keskpunktidesse.
• Asetage aukudesse tüüblid 11.
• Kinnitage klambrid kaasas olevate 12a (4,2 x 44,4) kruvidega.

• Sisestage kaks kaasas olevat kruvi 12a (4,2 x 44,4) pliidikummi korpuse paigaldusavadesse, jattes seina ja kruvi pea vahele 5 - 6mm vahemaa.

• Enne pliidikummi korpuse kinnitamist pinguldage kaks kruvi Vr , mis asuvad pliidikummi korpuse kinnituspunktides.
  Riputage pliidikummi korpus kruvidele 12a.

• Pinguldage tugikruvid 12a täielikult.
• Reguleerige kruvid Vr plidikummi korpuse loodi seadmisesk.

Uhendused

TORUSTIKUGA VERSIONONI OHUIMUSUSTEEM

Torustikuga versiooni paigaldamisel ühendage plidikumm korstnaga painduva voi jiaiga 150 voi 120~mm toru abil, selle valik jaab paigaldajale.

• 120 mm ōhuimüühenduse paigaldamiseks sisestage plidikummi korpuse väljundile siirdmikäärik 9.
• Kinnitage toru kohale piisava hulga toruklambrite abil (ei ole kaasas).
• Eemaldage voimalikud söefiltrid.

RETSIRKULATSIOONIGA VERSIONONI OHUVALJUND

• Lõigake 125 mmava kõigisse pliidikummi kohl asuda voivatesse riulitesse.
• Asetage siirdmikäärik 9 plidiikummi korpuse väljundile.
• Uhendage aärik pliidikummi kohl oleval riiulil väljundiga 120 mm vooliku toru abil.
• Kinnitage toru kohale piisava hulga toruklambrite abil (ei ole kaasas).
• Kinnitage Žhuväljundi vore 8 retsirkulatsiooniōhu väljundile 2 lisatud kruviga 12e (2,9 x 9,5).
• Kindlustage, et aktivsoeifiltrid oleks paigaldatud.

ELEKTRIUHENDUS

• Ühendage pliidikumm vorgutoitega vahemalt 3 mm kontaktivahega kahepooluselise lulitiga.
• Eemaldage rasvafiltrid (vt lōiku Hooldus) veendudes, et toitekaabli ühendus on ventilatori küljele asetatud pessa ōigesti sisestatud.

Korstna koostamine

Ulemine tombekorsten

• Laiendage ülemise korstna kahte külge kergelt ja haakige need klambrite 7.2.1 taha veendudes, et need istuvad*hasti.
• Kinnitage kuljed klambritega 4 kaasas oleva kruviga 12c (2,9 x 9,5).

Alumine tombekorsten

• Laiendage korstna kahte külge kergelt ja haakige need ülemise korstna ja seina vahele veendudes, et need istuvad*hasti.
• Kinnitage alumine osa külgsuunas pliidikummi korpusega 2 kaasas oleva kruviga 12c (2,9 x 9,5).

Juhtpaneel

NUPP VALGUSDIOOD FUNKTSIOONID

T1	Kiirus	Sees	Lülitab mootori sisse esimesel kiirusel.
			Lülitab mootori ∀lja.
T2	Kiirus	Sees	Lülitab mootori sisse teisel kiirusel.
T3	Kiirus	Fikseeritud	Lühikesel vajutusel lülitab mootori sisse kolmandal kiirusel.
L	Valgustus		Valgustussüsteemi sisse- ja ∀jalulitamine.

Hoiatus: Nupp T1 lulitab moitori pärast esmalt esimesele kiirusele lulitamist välja.

Juhtpaneel

NUPP		VALGUSDIOOD	FUNKTSIOONID
T1	Kiirus	Sees	Lülitab mootori sisse esimesel kiirusel.
			Lülitab mootori välja.
T2	Kiirus	Sees	Lülitab mootori sisse teisel kiirusel.
T3	Kiirus	Fikseeritud	Lühikesel vajutusel lülitab mootori sisse kolmandal kiirusel.
		Vilgub	Hoides 2 sekundit. Aktiveerb neljanda kiiruse 6 minutile seatud taimeriga, mille järel pöördub süsteem tagasi eelnevalt seatud kiirusele. Sobib maksimaalsete löhnatasemete käsitsemiseks.
L	Valgustus		Valgustussüsteemi sisse- ja väljalulitamine.

Hoiatus: Nupp T1 lulitab moitori pärast esmalt esimesele kiirusele lulitamist välja.

Rasvafiltrid

METALLIST ISESEISVATE RASVAFILTRITE PUHASTAMINE

• Filtrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pesta nõudepesumasinas.
• Eemaldage filtrid ükshaaval, surudes neid grupi tagaosa suunas ning samal ajal allapoole tommates.
• Peske filtrid, välttides samal ajal nende painutamist. Laske neil enne uuesti paigaldamist kuivada.
• Filtrite uesti paigaldamisel veenduge, et käepide oleks väljast nahtaval.

Aktiivsoeffilter (retsirkulatsooniga version)

AKTIIVSOEEIFILTRVAHETAMINE

• Filter ei ole pestav ega regenererateitav ning tuleb vahetada ligikaudu iga 4 kasutuskuu järel voi eriti suurel kasutuskoormusel sagedamini.
• Eemaldage metallist rasvafiltrid
• Eemaldage kullastunud aktiivsoeffilter, vabastades kinnituskonksud
  Paigaldage uus filter, kinnitades selle konksudega khale
  Paigaldage metallist rasvafiltrid tagasi.

Valgustusseade

• Vahetamiseks võtke ühendust tehnilise toega ("Ostmiseks võtke ühendust tehnilise toega").
