Type de produit	Système audio compact 2.1 avec amplificateur numérique et subwoofer intégré
Puissance totale	40 W + 2 x 20 W (Classe D)
Alimentation	100-240 VAC, 50/60 Hz
Entrées audio	1 x entrée stéréo RCA
Sorties enceintes	2 x bornes pour enceintes avant (gauche/droite)
Haut-parleur (subwoofer)	Woofer 6,5 pouces (16,5 cm) à longue course, 4 couches
Réponse en fréquence	20 Hz - 20 kHz
Fréquence de coupure (subwoofer)	Réglable de 60 Hz à 160 Hz
Volume et commandes	Contrôle numérique du volume (360°), touches Marche/Arrêt, Muet
Télécommande	Volume principal, volume subwoofer, muet, marche/arrêt
Protections	Court-circuit, surtension, surchauffe
Consommation en veille	Automatique après 10-15 min sans signal (LED bleue atténuée)
Matériau du boîtier	ABS
Nettoyage	Chiffon anti-poussière uniquement, pas de détergents
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir ; utiliser une prise polarisée
Enceintes compatibles (option)	Peut être utilisé avec une paire de Minipod ou Micropod SE

FOIRE AUX QUESTIONS - THE BALL 2.1 SCANDYNA

Comment connecter THE BALL 2.1 à mon ordinateur ?

Utilisez un câble RCA vers mini-jack (3,5 mm) pour brancher la sortie audio de votre ordinateur à l'entrée stéréo RCA de l'enceinte.

Pourquoi la LED bleue clignote-t-elle ?

La LED clignote lorsque vous ajustez le volume principal ou le subwoofer, jusqu'à atteindre le niveau maximum ou minimum.

Comment régler le niveau du subwoofer ?

Utilisez la télécommande ou le bouton 'sub volume' sur l'enceinte. Écoutez un morceau familier et ajustez jusqu'à obtenir un équilibre avec les haut-parleurs avant.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à une prise secteur et que la prise fonctionne. Appuyez sur le bouton d'alimentation en haut de l'enceinte.

Puis-je utiliser THE BALL 2.1 avec un téléviseur ?

Oui, connectez la sortie audio de votre téléviseur (RCA ou mini-jack) à l'entrée RCA de l'enceinte avec le câble approprié.

Quelle est la meilleure position pour THE BALL 2.1 ?

Pour des basses optimales, placez l'enceinte près d'un mur ou dans un coin. Évitez de la poser sur une surface molle qui bloquerait la ventilation.

Comment nettoyer THE BALL 2.1 ?

Utilisez uniquement un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits nettoyants ou de liquides.

Que faire si le son est déformé ou saturé ?

Réduisez le volume principal ou le niveau du subwoofer. Vérifiez également que les connexions sont bien enfoncées et que les câbles ne sont pas endommagés.

L'enceinte se met-elle en veille automatiquement ?

Oui, après 10 à 15 minutes sans signal audio, elle passe en mode veille. La LED bleue devient moins brillante. Pour la réveiller, envoyez un signal audio ou appuyez sur le bouton d'alimentation.

Puis-je réparer moi-même l'enceinte si elle tombe en panne ?

Non, l'intérieur ne contient aucune pièce réparable par l'utilisateur. Contactez un technicien qualifié ou le service client Scandyna pour toute réparation.

MODE D'EMPLOI THE BALL 2.1 SCANDYNA

Manuel de l'utilisateur

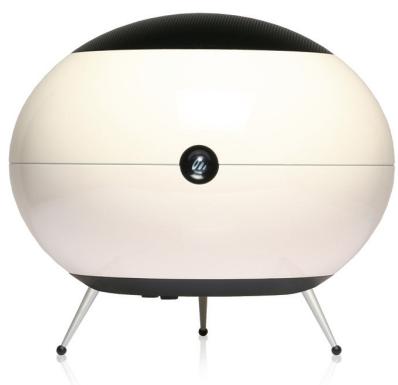

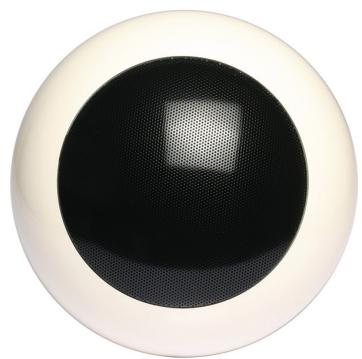

Merci pour avoir choisi the ball 2.1. The ball 2.1 est un système compact digitalement amplifié qui combine le style unique avec l'acoustique de haute qualité pour une écoute stéréo de haute fidélité et reproduisant également la basse précise et profonde avec son subwoofer intégré.

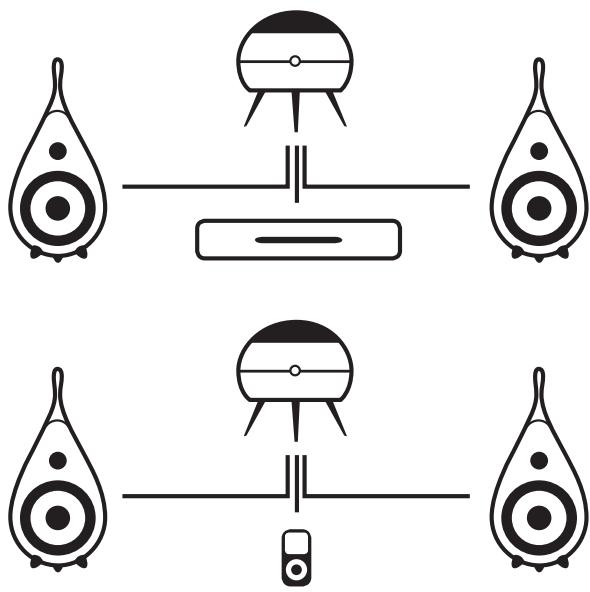

Veuillez connecter la source sonore de votre choix pour the ball 2.1, par exemple votre Mac, PC, Lecteur de CD, Lecteur de Mp3, Television ou Tuner via l'entrée stereo.

The ball 2.1 est facilement placable et pour une expérience sonore maximale, nous vous recommandons de chercher le meilleur endroit dans votre pièce d'écoute pour obtenir un son optimal depuis the ball 2.1. Veuillez noter que les basses sembleront plus fortes quand the ball 2.1 est placée dans un coin ou près d'un mur que si elle se tient « seule »

Nous avons conçu the ball 2.1 pour utiliser ensemble avec une paire de Minipod ou Micropod SE. Veuillez nous rendre visite à www.podspeakers.com pour plus d'informations concernant nos produits.

Important!

Veuillez lire la section sur la sécurité avant de commencer à opérer votre unité. Avant de mettre en marche, il est important que toutes les connexions entre les composants aient été effectuées.

Veuillez aussi prendre note!

Cet appareil ne doit être nettoyé qu'avec un tissu à poussière sans linge. N'utilise jamais de produits détergents pour le nettoyage.

Instructions de sécurité

Avertissement - Pour réduire le risque d'incendie ou d'électrocution, veuillez ne pas exposer cet appareil à la pluie ni à l'humidité.

Précaution - Pour réduire le risque d'incendie ou d'électrocution, veuillez ne pas enlever le couvercle avant ni l'arrêt. Aucune partie n'est réparable à l'intérieur. Veuillez consulter un technicien de réparation qualifié pour toute réparation.

Précaution - Pour éviter toute électrocution, veuillez faire correspondre la grande lame de la fiche avec le grand orifice, puis insérez entière.

Le symbole d'un éclair avec une flèche un voltage dangereux et non-isolated dans l'appareil, avec une amplitude suffisante pour constituer un risque d'électrocution pour les personnes.

Un point d'exclamation instructions importantes d'opération et d'entretien dans la littérature accompagnant l'appareil.

Lisez les instructions

Veuillez tirer toutes les instructions de sécurité et d'opération avant d'opérer l'appareil.

Conservez les instructions

Veuillez conserver toutes les instructions de sécurité et d'opération.

Prétez attention aux avertissements

Veuillez prêter attention à tous les avertissements sur l'appareil dans les instructions d'opération et de sécurité.

Suivez toutes les instructions

Veuillez suivre toutes les instructions d'utilisation et d'opération.

Eau et humidité

Cet appareil ne doit jamais être utilisé à proximité de l'eau, par exemple une baignoire, un évier, une passoire, une machine à laver, une piscine ou dans un sous-sol humide, etc.

Ventilation

Cet appareil doit être situé de telle manière que son emplacement ou sa position n'influence pas sa ventilation correcte. Par exemple, cet appareil ne doit pas être placé sur un lit, un sofa, une couverture ou toute autre surface similaire qui risque de bloquer les ouvertures de ventilation, ni dans une situation préétablie, du genre dans une étagère ou une bibliothèque, qui risque d'empêcher le flux d'air à travers les ouvertures de ventilation.

CAUTION

PROOF OF NAMCITPEC

SHOCK DO NOT OPEN

ATTENTION:

Cet appareil doit être situé à distance de sources de chaleur du genre radiateurs, rideaux de chaleur, fours ou de tout autre appareil produit de la chaleur (y compris des amplificateurs).

Sources électriques

Cet appareil doit être connecté à un circuit électrique du type décrit dans les instructions d'opération ou comme marqué sur l'appareil.

Mise à terre ou polarisation

Veuillez prendre des précautions afin de relier à terre ou polariser correctement.

Protection du cordon électrique

Les cordons d'alimentation doivent être routés afin que personne ne marche dessus ou qu'aucun objet disposés dessus ne les pince, en faisant tout particulièrement attention aux fiches, réceptacles de commodité et aux autres endroits sortant de l'appareil.

Nettoyage

Cet appareil doit être nettoyé seulement comme recommandé par le fabricant.

Lignes électriques

Une antenne extérieure doit être placée à distance des lignes électriques.

Périodes de non-utilisation

Le cordon d'alimentation de cet appareil doit être débranché depuis la prise lorsque l'appareil est laissé inutilisé.

Entrée d'objet et de produits liquides

Veuillez prendre soin afin qu'aucun objet ni produit liquide ne tombe dans l'appareil au travers des orifices d'ouverture.

Dommage exigeant une réparation

Cet appareil doit être réparé par un technicien qualifié quand : a) le cordon d'alimentation ou la fiche a été endommagé b) des objets sont tombés dans ou un produit liquide a été répandu dans l'appareil c) l'appareil a été exposé à la pluie d) l'appareil ne semble pas fonctionner normalement ou montre un changement distinctif au niveau de la performance ou e) l'appareil est tombé et f) le boîtier est endommagé.

Réparation

L'utilisateur ne doit pas essayer de réparer l'appareil au-delà de ce qui est précisé dans les instructions d'opération et doit contacter un technicien qualifié pour effectuer la réparation.

Réparation du produit

Si votre système ne fonctionne pas normalement, veillez contacter le vendeur de votre unité ou contacter directement Scandyna pour plus d'assistance.

Puissance:	40 Watt + 2 x 20 Watt Classe D
Forme:	Boïtier Abs/conçu pour embellir the drop, Minipod ou Micropode SE
Voltage:	100-240 VAC
Lumière LED:	Allumage, attente, silence, volume sonore
Entrées:	Fiche RCA stéréo
Sorties:	Gaughe/Droite pour les haut-parleurs avant
Lecteur:	Woofer 6 ½ “ long jet - 4 couches
Réponse audio:	20Hz-20kHz
Fréquence:	moins 3 db à 48 Hz, moins 6 db à 40 Hz
Bruit de chaîne G/D:	< 1.0 mv
Bruit de sous-châîne:	< 1.2 mv
Sensibilité d'entrée G/D:	Entrée @ 1kHz 450mVrms @ sortie électricque mesurée
Sensibilité de sous-entrée:	Entrée @ 1kHz 270mVrms @ sortie électricque mesurée
S/N G/D (puissance mesurée):	>70dB
S/N sous (puissance mesurée):	>70dB
THD:	<0.3% @ 1 Watt, 1% @ sortie électricque mesurée
Déparation audio D/G:	1kHz > 50dB
Fonctions:	Gammu d'ajustement de la fréquence croisée 60Hz à 160Hz, contrôle numérique du volume sonore (type 360 dg)
Télécommande:	Volume maître, sous-volume, silence, marche/arrêt
Proections:	Court-circuit, survoltage et fortes températures

Touché d'Allumage: MARCHE, ARRET (MARCHE/LED Bleue fixe, ARRET/LED Bleue moins brillante)

Silence: MARCHE/ARRET (MARCHE/LED Bleue clignotante)

Volume Principal: En ajustant le volume sonore, la LED clignotera, jusqu'à ce que le volume soit sur MAX ou MIN.

Volume Secondaire: En ajustant le volume sonore, la LED clignotera, jusqu'à ce que le volume soit sur MAX ou MIN.

REMARQUE: Après 10-15 minutes sans signal, the ball 2.1 ira instantanément dans le mode Attente / La LED Bleue sera moins brillante.

master volume

sub volume

the ball 21

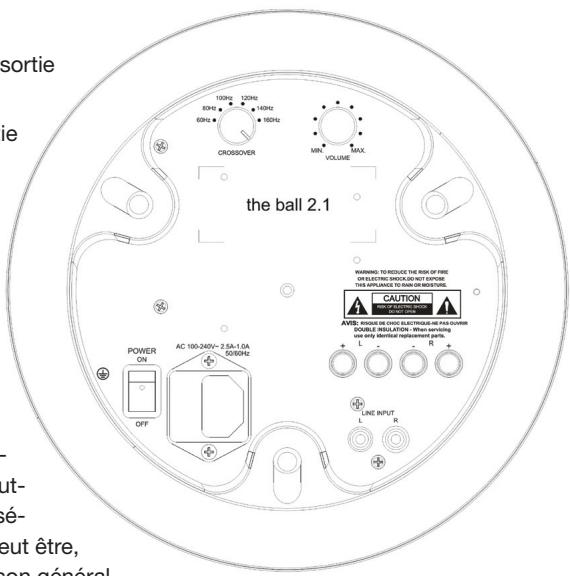

Panneau de Base

Connectez vos haut-parleurs avant sur la sortie G/D.

Connectez votre source sonore sur la sortie de ligne G/D.

Pour ajuster le son général, mettez un morceau de musique familier. Tout en écoutant, vous pouvez ajuster le niveau du subwoofer sur les haut-parleurs avant. Lorsque vous avez trouvé le bon équilibre, le niveau du subwoofer suivra automatiquement le niveau du volume principal en faisant plus ou moins fort.

Vous devez ajuster la fréquence de croisement sur le point où les basses de vos haut-parleurs avant "abandonnent". Plus précisément, vous arriverez à couvrir ce point qui peut être, par exemple 100Hz - plus précis sera le son général.
