BEDIENUNGSANLEITUNG THE BALL 2.1 SCANDYNA

Wir bedanken uns bei Ihnen, daß Sie sich für the ball 2.1 entschieden haben. The ball 2.1 ist eine digital erweiterte, kompakte Tonanlage, die einzigartiges Design mit hoher Klangqualität für Hi-Fi Stereo kombiniert, um mit seinem eingebauten Subwoofer einen prazisen und tiefen Baß wiederzugeben. Sie können durch die Stereo-Buchse ein Gerät ihrer Wahl an the ball 2.1 anschließen, z. B. Ihr den mac, pc, cd-player, mp3, Fernseher oder Tuner.

The ball 2.1 kann einfach aufgebaut werden und für ein optimes Klangerlebnis, experimentieren Sie am besten, um den darauf jeweils geeignetesten Platz zu finden.itte beachten Sie, daß der Baß lauter erscheint, wenn the ball 2.1 in einer Ecke oder nahe einer Wand steht, als wenn er weiter entfernt im Raum aufgestellt wird.

Wir haben the ball 2.1 speziell für die Benutzung mit einem Paar Minipod, the drop oder Micropod SE konzipiert.itte besuchen Sie uns unter www.minipod.de fur mehr Informationen über unsere Produkte.

Wichtig!

Bitte lessen Sie vor der Inbetriebnahme des Gerätes die Sicherheitsbestimmungen.

Bevor Sie das Gerät einschalten, ist es wichtig, das die Verbindungen zwischen allen Komponenten hergestellt wurden.

Beachten Sie außerdem!

Dieses Gerät sollte nur mit einem fusselfreien Staubtuch gereinigt werden. Benutzen Sie niemals Reinigungsmittel

Setzen Sie sich nicht auf the ball 2.1!

The ball 2.1

Sicherheitshinweise

Achtung - Dieses Gerätarf weder Regen noch hoher Luftfeuchigkeit ausgesetzt werden, um die Brand- und Elektroschockgefahr so gering wie möglich zu halten. Vorsicht - Um die Brand- und Elektroschockgefahr so gering wie möglich zu halten, dürfen die Abdeckungen (Top, Rückseite, Front) nicht abgenommen werden. Das Innere des Geräts enthalt keine vom Benutzer zu wartenden/bedi-enenden Teile. Die Wartung nur von qualifiziertem Fachpersonal vornehmen halten. Vorsicht - Um die Elektroschockgefahr so gering wie möglich zu halten,itte sicherrstellen, dass alle stromführungenden Leitungen korrekt und komplett angeschlossen sind.

Der Blitz mit dem Pfeilspitzensymbol im gleichseitigen Dreieck warnt den Benutzer vor nichtisolierter, gefährlicher Spannung im Innern des Gehäuses, die einen Elektroschock verursachen kann.

Das Ausrufezeichen im gleichseitigen Drieieck macht den Benutzer auf wichtige Bedienungs- und Wartungshinweise in der beiliegenden Bedienungsanleitung aufmerksam.

Lesen Sieitte die Anleitungen

Alle Sicherheitshinweise und Bedienungsanleitungen vor Inbetriebnahme des Gerats gründlich lesen.

Die Anleitungenitte aufheben

Alle Sicherheitschinweise und Bedienungsanleitungen in der Nähe des Geräts aufheben.

Warningen beaches

Alle Warnhinweise am Gerät und in der Bedienungsanleitung beachten

Die Anleitungen befolgen

Alle Bedienungsanleitungen befolgen.

Wasser und Feuchtigkeit

Das Gerät sollte nicht in der Höhe von Wasser benutzt werden (z.B. in der Höhe einer Badewanne, eines Spülbeckens, eines Waschbeckens, in einem nassen und feuchten Keller oder in der Höhe eines Swimmingpools etc.)

Lüftung

Das Gerät so aufstellen, dass es ausreichender Belüfung ausgesetzt ist. Das Gerät sollte z.B. nicht im Sofa, auf dem Bett, einem Teppich oder auf ähnlichen Oberflächen aufgestellt werden, die die Lüftungsöffnungen des Geräts blockieren können.

Das Geräst solle auch nicht in Wandregale oder Gehäuse eingebaut werden, die die Luftströmung durch die Ventilationsöffnungen hindern können.

Überhitzung

Das Gerrat nicht in der Nane von Heizquellen wie z.B. Heizkorper, Brennöfen o.a. aufstellen, die Hitze ausstrahlen konnen.

CAUTION

FIRE OF ALTERNET

ATTENTION:

MOTUALLY ON THE ELECTRONIC

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK,DO NOT REMOVE COVER (OR BACK),NO USER SERVICEABLE PARTS INSIDE.REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

Das Gerät nur an eine Stromquelle von dem in der Bedienungs-sanleitung oder auf dem Gerät angegebenen Typ anschließen.

Erdung und Polarisation

Bitte beachten, dass die Erdung oder die Polarisation des Geräts nicht verändert werden.

Schutz des Stromkabels

Das Stromkabel so verlegen, dass niemand darauf fritt, und dass das Kabel nicht durch oder gegen Gegenstände eingeklemmt wird. Achten Sie besonders auf die Kabelstecker, Steckdosen, Veränderungskabel und auf die Stelle, an der das Kabel aus dem Gerät tritt.

Reinigung

Das Gerät nur entsprechend den Empfehlungen des Herstellers reinigen.

Hochspannung

Antennen im Außenbereich nicht in der Höhe von Hochspannung anbringen.

Längere Stillstandzeiten

Den Stromkabel aus der Steckdoseziehen, wenn das Gerät langere Zeit nicht in Gebrauch ist.

Schaden durch Gegenstände und Flüssigkeit

Es sollena darauf geachtet werden, dass keine Flüssigkeit durch die Öffnungen des Gerats fließ und dass keine Gegenstände auf das Gerät herabfallen können.

Behebung von Schäden

Das Gerät nur von qualifiziertem Fachpersonal reparieren.
lassen, falls: a) Das Stromkabel oder der Stecker beschädigt
wurden: b) Gegenstände oder Flüssigkeiten auf/in das Gerät gefallen/geflossen sind: c) Das Gerät Regen ausgesetzt gewesen ist:

d) Das Gerät nicht wie bisher funktioniert oder eine eindeutige Leistungsänderung eintritt: e) Das Gerät abgefallen ist, oder Abdeckungen beschädigt worden sind.

Reparatur/Wartung

Der Benutzer sollte nicht versuchen, das Gerät über die in der Bedienungsanleitung angeführten Empfehlungen hinaus zu warten. Jede sonstige Wartung sollte qualifiziertem Personal überlassen werden.

Produktwartung

Falls Ihr Gerät nicht korrekt Funktioniert, sollen den Sie sich mit Ihr hem Handler in Verbindung setzen, bei dem Sie das Gerät gekauft haben. Sie sind auch willkommen, Scandyna zu kontak-tieren, um weitere Hilfe zu bereitsommen.

The ball 2.1

Technische Daten

Stromversorgung:	40 Watt + 2 x 20 Watt Klasse D
Form:	Abs Beilage wurde so konzipiert, daß sie sich mit the drop, dem Minipod oder dem Micropod SE ergänzt
Elektrische Spannung:	100-240 VAC
LED Licht:	Ein, Standby, stumm, Lautstärkeanpassung
Input:	Stereo RCA Buchse
Outputs:	links-rechts für Frontloutsprecher
Antriebseinheit:	6 1⁄2“ weltreichender – 4 lagiger Tieftonloutsprecher
Sprachausgabe:	20Hz-20kHz langhubiger
Frequenz:	minus 3 db bei 48 Hz, minus 6 db bei 40 Hz
L,R rauschen:	< 1.0 mv
Geräutsche im Rauschen:	< 1.2 mv
L,R Input-Empfindlichkeit:	Input @ 1kHz 450mVrms @ Nennleistung
Sub input sensitivity:	Input @ 1kHz 270mVrms @ Nennleistung
Rauschabstand L,R(Bemessungsleistung):	>70dB
Rauschabstand(Unterlagerung)(Bemessungsleistung):	>70dB
THD:	<0.3% @ 1 Watt, 1% @ Nennleistung
L,R Audiotrennung:	1kHz > 50dB
Funktionen:	Abstimmungsbereich der Durchschnittsfrequency 60Hz bis 160Hz Auswahl, digitale Lautstärkekontrolle (Typ 360 dg)
Fernbedienung:	Hauptlautstärke, Sublautstärke stumm, ein/aus
Schutzfunktionen:	Schutz vor Kurzschluß, Überstrom, Überhitzung

The ball 2.1 Fernbedienung

Legende: EIN, AUS (Power EIN/ volles blaues LED-Licht, Power AUS gedämpftes blaues LED-Licht)

Stumm: EIN, AUS (Stumm EIN/ blaues LED-Licht blinkt)

Hauptlautstärke: Wenn Sie die Lautstärke einstellen, blinkt das LED-Licht, bis die Lautstärke auf MAX oder MIN gestellt ist.

Sublautstärke: Wenn Sie die Lautstärke einstellen, blinkt das LED-Licht, bis die Lautstärke auf MAX oder MIN gestellt ist.

HINWEIS: Nachdem the ball 2.1 10-15 Minuten kein Signal empfangen hat, schaltet er auf den Standby-Modus um. Das LED-Licht scheint dann gedämpft blau.

master volume

sub volume

the ball 21

The ball 2.1

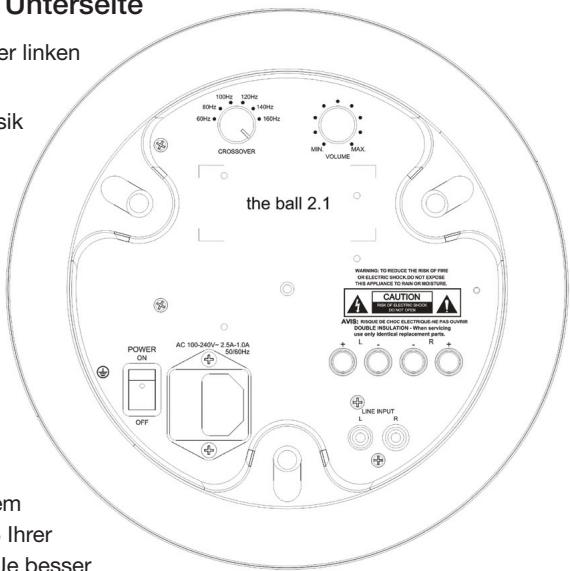

The ball 2.1 Bedienfeld auf der Unterseite

Verbinden Sie die Frontlautsprecher mit der linken und der rechten Anschlußbuchse.

Verbinden Sie das Gerät, mit dem Sie Musik horen möchten, mit dem linken und dem rechten Netzeingang.

Um den Klang insgesamt anzupassen, legen Sie einen bekanten Musiktitel ein. Wahrend des Horens sollen Sie den Subwoofer an die Frontloutsprecher anpassen. Wenn Sie die richtige Balance gefunden haben, wird das Niveau des Subwoofers automatisch dem Niveau der Hauptlautstärke folgen, wenn diese zunimmt oder abnimmt.

Die Durchschnittsfrequency sollte bis zu dem
Punkt eingestellt werden, an dem der Baß Ihrer
Frontlautsprecher “aufzugeben” beginnnt. Je betteres Ihnen gelingt diesen Punkt zu finden, der z. B. um 100
Hz liegen kann – um so genauer wird der Klang insgesamt sein.

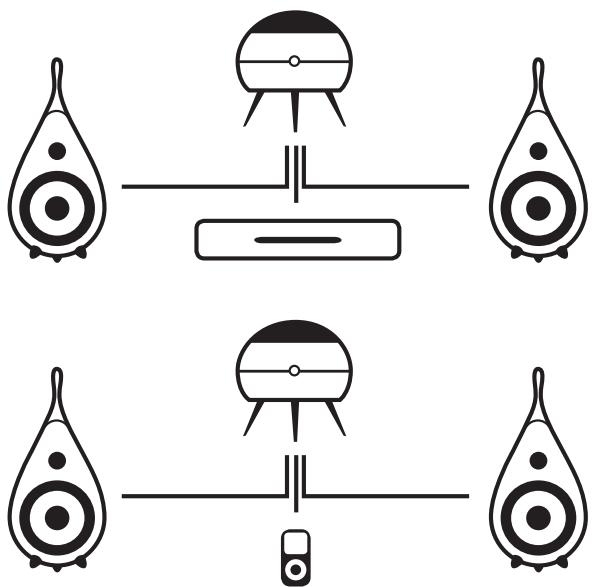

Aufbauvorschläge

The ball 2.1
