| Type de produit | Carte mère Mini-ITX |
| Marque | ASRock |
| Modèle | AD2550B-ITX |
| Dimensions | 17.0 x 17.0 cm (6.7 x 6.7 pouces) |
| Poids | Environ 0.5 kg (estimation) |
| Alimentation | Connecteur ATX 24 broches |
| Processeur intégré | Intel Atom D2550 double-cœur à 1.86 GHz |
| Chipset | Intel NM10 Express |
| Mémoire RAM | 2 x SO-DIMM DDR3, max 4 Go, DDR3 1066/800 |
| Slots d'extension | 1 x PCI |
| Graphiques intégrés | Intel PowerVR SGX545, sorties D-Sub, DVI-D, HDMI, max 1920x1200 |
| Audio | 7.1 CH HD Audio (Realtek ALC892) |
| Réseau | Gigabit LAN (Realtek RTL8111E), Wake-On-LAN, PXE |
| Ports USB arrière | 4 x USB 2.0, 2 x USB 3.0 |
| Stockage | 2 x connecteurs SATA2 (3 Gb/s) |
| BIOS | 16 Mb AMI UEFI avec support GUI |
| Systèmes d'exploitation supportés | Microsoft Windows 7 32-bit |
| Entretien et nettoyage | Nettoyage à l'air comprimé, éviter l'humidité. Débrancher avant toute intervention. |
| Sécurité | Respecter les précautions contre les décharges électrostatiques (ESD). Débrancher l'alimentation avant manipulation. |
| Pièces détachées et réparabilité | Aucune pièce détachable, excepté les câbles SATA en option. Réparation par un professionnel recommandée. |
FOIRE AUX QUESTIONS - AD2550B-ITX ASROCK
Questions des utilisateurs sur AD2550B-ITX ASROCK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice AD2550B-ITX - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AD2550B-ITX de la marque ASROCK.
MODE D'EMPLOI AD2550B-ITX ASROCK

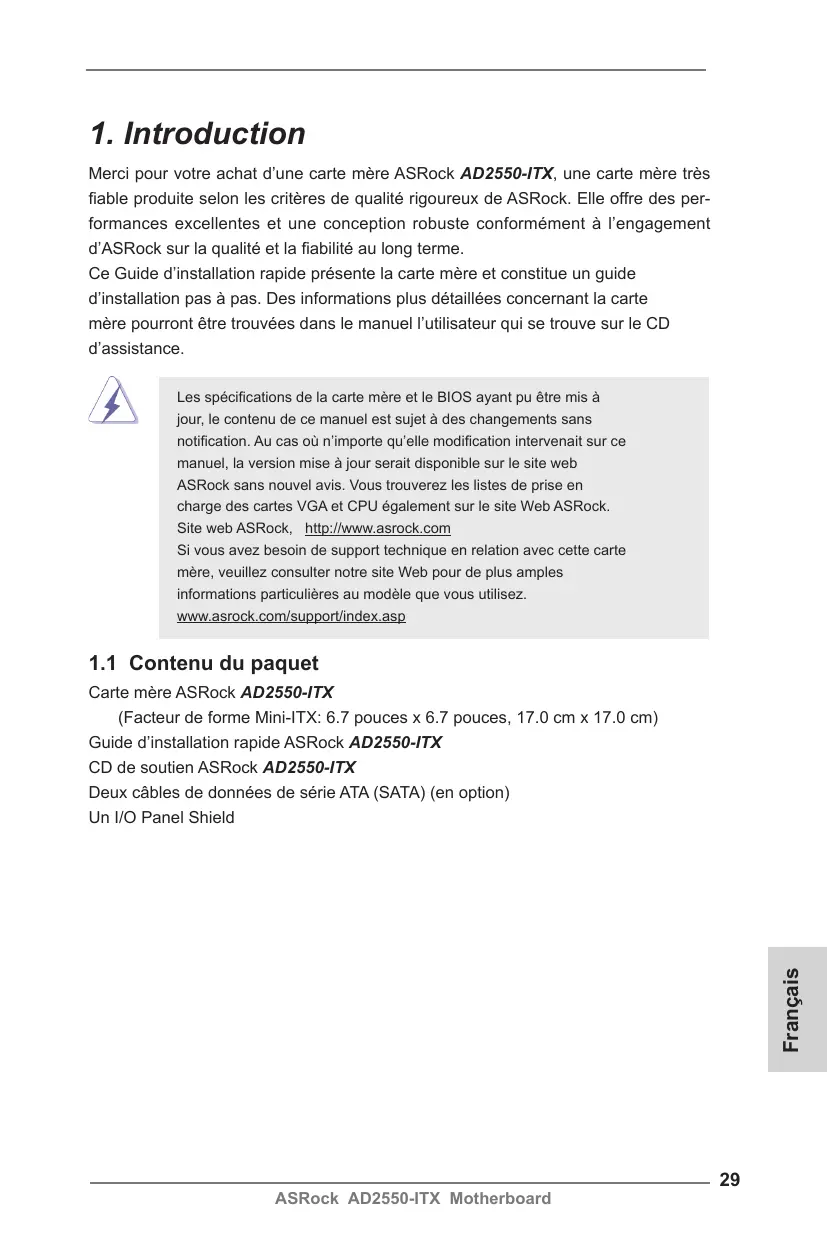

Merci pour votre achat d'une carte mère ASRock AD2550-ITX, une carte mère très fiable produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l'engagement d'ASRock sur la qualité et la fiabilité au long terme.
Ce Guide d'installation rapide présente la carte mère et constitue un guide d'installation pas à pas. Des informations plus détaillées concernant la carte mère peuvent être trouvées dans le manuel de l'utilisateur qui se trouve sur le CD d'assistance.
Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification. Au cas où n'importe quelle modification intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp
1.1 Contenu du paquet
Carte mère ASRock AD2550-ITX
(Facteur de forme Mini-ITX: 6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm)
Guide d'installation rapide ASRock AD2550-ITX
CD de soutien ASRock AD2550-ITX
Deux câbles de données de série ATA (SATA) (en option)
Un I/O Panel Shield
1.2 Spécifications
| Format | - Facteur de forme Mini-ITX: 6.7 pouces x 6.7 pouces, 17.0 cm x 17.0 cm - Accessoires de Carte mère |
| CPU | - Proceseur Intel® Atom™ double-cœur D2550 (1.86 GHz) - Prise en charge de la technologie Hyper-Threading |
| Chipsets | - Southbridge: Intel® NM10 Express |
| Mémoire | - 2 x slots SO-DIMM DDR3 - Supporte DDR3 1066/800 non-ECC, sans amortissement mémoire - Capacité maxi de mémoire système: 4GB |
| Slot d'extension | - 1 x slot PCI |
| VGA sur carte | - Intel® PowerVR SGX545 - DirectX 9.0, Pixel Shader 3.0 - Trois options de sortie VGA: D-Sub, DVI-D et HDMI - Prend en charge le HDMI 1.3a avec une résolution maximale jusqu'à 1920x1200 - Prend en charge le DVI-D avec une résolution maximale jusqu'à 1920x1200 @ 60Hz - Prend en charge le D-Sub avec une résolution maximale jusqu'à 1920x1200 @ 60Hz - Prise en charge de la fonction HDCP avec ports DVI-D et HDMI - Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec ports DVI-D et HDMI |
| Audio | - 7,1 CH HD Audio avec protection de contenu (Realtek ALC892 Audio Codec) - Prise en charge de l'audio Premium Blu-ray |
| LAN | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Support du Wake-On-LAN - Prise en charge de la détction de cable LAN - Prend en charge la norme Energy Efficient Ethernet (Ethernet à efficacité énergétique) 802.3az - Supporte PXE |
| Panneau arrière | I/O Panel - 1 x port clavier PS/2 - 1 x port D-Sub - 1 x port DVI-D - 1 x port HDMI |
| - 1 x Port de sortie optique SPDIF - 4 x ports USB 2.0 par défaut - 2 x ports USB 3.0 par défaut (ASMedia ASM1042) - 1 x port LAN RJ-45 avec LED (ACT/LED CLSIGNOTANTE et LED VITESSE) - Prise HD Audio: Haut-parleur arrêté / Central / Basses / Entrée Ligne / Haut-parleur frontal / Microphone | |
| Connecteurs | - 2 x connecteurs SATA2, prenant en charge un taux de transfert de donnéesées pouvant aller jusqu'à 3.0Go/s, supporte NCQ, AHCI et « Hot Plug » (Branche ment à chaud) - 1 x En-tête du module infrarouge - 1 x Barrette pour module à infrarouges grand public - 1 x embase de port d'impression - 1 x En-tête de port COM - 1 x Connecteur pour ventilateur de CPU (br. 3) - 1 x Connecteur pour ventilateur de Chàssis (br. 3) - 1 x br. 24 connecteur d'alimentation ATX - 1 x Connecteur audio panneau avant - 2 x En-tête USB 2.0 (prénde en charge 4 ports USB 2.0 supplémentaires) |
| BIOS | - 16Mb AMI UEFI Legal BIOS avec support GUI - Support du "Plug and Play" - Compatible pour événements de réveil ACPI 1.1 - Gestion jumperless - Support SMBIOS 2.3.1 |
| CD d'assistance | - Pilotes, utilisaires, logiciel anti-virus (version d'évaluation), CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser et Toolbar |
| Surveillance système | - Contrôle de la température CPU - Mesure de température de la carte mère - Tachéomètre ventilateur CPU - Tachéomètre ventilateur chàssis - Ventilateur silencieux d'unité centrale/chàssis - Monitoring de la tension: +12V, +5V, +3.3V, Vcore |
| OS | - Microsoft® Windows® 7 32-bit |
| Certifications | - FCC, CE, WHQL - Pré pour ErP/EuP (alimentation Pré pour ErP/EuP requise) |
- Pour de plus amples informations sur les produits, s'il vous plaît visitez notre site web: http://www.asrock.com
1.3 Réglage des cavaliers
L'illustration explique le réglage des cavaliers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si aucun capuchon ne reliè les broches, le cavalier est « OUVERT ». L'illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches.
Description
Effacer la CMOS
(CLRCMOS1,
le cavalier à 2 broches)
(voir p. 2 No. 13)
le cavalier à 2 broches
Note: CLRCMOS1 vous permet d'effacer les données de la CMOS. Ces données incluent les informations système telles que le mot de passe, la date, l'heure, et les paramètres du système. Pour restaurer les paramètres système à leur valeur par défaut, éteignez l'ordinateur et débranchez le câble d'alimentation. Puis placez un cavalier sur les pins CLRCMOS1 pendant 5 secondes. N'oubliez pas de retirer le cavalier avant après avoir restauré le CMOS.
1.4 En-têtes et connecteurs sur carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et connecteurs. Le fait de placer les capuchons de cavalier sur les en-têtes et connecteurs causera à la carte mère des dommages irréversibles!
Connecteurs série ATAll
(SATAI1: voir p.2 No. 16)
(SATAI1_2: voir p.2 No. 8)
Ces deux connecteurs Série ATAll (SATAI) prennet en charge les cables SATA pour les péripériques de stockage internes. L'interface SATAI actuelle permet des taux transferts de données pouvant aller jusqu'à 3,0 Gb/s.
Cable de données Serie ATA (SATA) (en option)
Toute cote du câble de données SATA peut être connectée au disque dur SATA / SATAI/ ou au connecteur SATAIi sur la carte mère.
En-tête USB 2.0
(USB6_7 br:9)
(Voir p. 2 No. 15)
A côté des ports USB 2.0 par défaut sur le panneau E/S, il y a deux embases USB 2.0 sur cette carte mère. Chaque embase USB 2.0 peut prendre en charge 2 ports USB 2.0.
(USB8_9 br:9)
(Voir p. 2 No. 9)
Barrette pour module à infrarouges grand public
(CIR1 br.4)
(voir p. 2 No. 12)
En-tête du module infrarouge
(IR1 br.5)
(voir p. 2 No. 10)
Connecteur audio panneau
(HD AUDIO1 br. 9)
(voir p. 2 No. 19)
C'est une interface pour un câble avant audio en façade qui permet le branchement et le contrôle commodes de périphériques audio.
- L'audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin d'installer votre système.
- Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio du panneau avant conformément à la procédure ci-dessous :
A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n'avez pas besoin de les connecter pour le panneau audio AC'97. E. Pour activer le micro avant.
Allez sur l'onglet "FrontMic" (Micro avant) sur le Panneau de contrôle Realtek. Ajustez "Recording Volume" (Volume d'enregistrement).
En-tête du panneau système
(PANEL1 br.9)
(voir p. 2 No. 11)
Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et l'indicateur d'état du système du châssin sur cette barrette en respectant l'affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les cables.
PWRBTN (interrupteur d'alimentation):
Connectez ici le connecteur d'alimentation sur le panneau avant du chassis. Vous pouvez configurer la façon de mettre notre système hors tension avec l'interrupteur d'alimentation.
RESET (interrupteur de réinitialisation):
Connectez ici le connecteur de réinitialisation sur le panneau avant du chassin. Appuyez sur l'interrupteur de réinitialisation pour redémarrer l'ordinateur s'il se bloque ou s'il n'arrive pas à redémarrer normalement.
PLED (DEL alimentation système):
Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/S4 ou lorsqu'il est éteint (S5).
HDLED (DEL activités du disque dur):
Connectez ici le voyant DEL d'activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d'écrire des données.
Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d'alimentation, interrupteur de réinitialisation, voyant DEL d'alimentation, voyant DEL d'activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vérifiez bien à faire correspondre les fils et les broches.
En-tête du haut-parleur de châssis
(SPEAKER1 br. 4)
(voir p. 2 No. 14)
Veuillez connecter le haut-parleur de châssis sur cet en-tête.
Connecteur pour châssis
(CHA_FAN1 br. 3)
(voir p. 2 No. 5)
Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le fil noir à la broche de terre.
Connecteur du ventilateur de l'uc
(CPU_FAN1 bro. 3)
(Voir p. 2 No. 3)
Veuillez connecter le câble de ventilateur d'UC sur ce connecteur et brancher le fil noir sur la broche de terre.
En-tête d'alimentation ATX
(ATXPWR1 br. 24)
(Voir p. 2 No. 7)
Veuillez connecter l'unité d'alimentation ATX sur cet entête.
Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adoptez une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez-la à l'alimentation électrique ainsi qu'aux broches 1 et 13.
20-Installation de l'alimentation électrique ATX
Embase de port d'impression
(LPT1 25 broches)
(Voir p. 2 No. 1)
Il s'agit d'une interface pour le câble du port d'impression, qui permet le raccordement pratique de périphériques d'impression.
En-tête de port COM
COM1br.9
(voir p. 2 No. 2)
Cette entête de port COM est utilisée pour prendre en charge un module de port COM.
2. Informations sur le BIOS
La puce Flash Memory sur la carte mère stocke le Setup du BIOS. Lorsque vous démarrez l'ordinateur, veuillez presser ou pendant le POST (Power-On-Self-Test) pour entrer dans le BIOS; sinon, le POST continue ses tests de routine. Si vous désirez entrer dans le BIOS après le POST, veuillez redémarrer le système en pressant + +, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant. L'utilitaire d'installation du BIOS est conçu pour être convivial. C'est un programme piloté par menu, qui vous permet de faire défiler par ses divers sous-menus et de choisir parmi les choix prédéterminés. Pour des informations détaillées sur le BIOS, veuillez consulter le Guide de l'utilisateur (fichier PDF) dans le CD technique.
3. Informations sur le CD de support
Cette carte mère supporte divers systèmes d'exploitation Microsoft® Windows®: 7 32-bit. Le CD technique livré avec cette carte mère contient les pilotes et les utilisateurs nécessaires pour améliorer les fonctions de la carte mère. Pour utiliser le CD technique, insérez-le dans le lecteur de CD-ROM. Le Menu principal s'affiche automatiquement si "AUTORUN" est activé dans votre ordinateur. Si le Menu principal n'apparaît pas automatiquement, localisez dans le CD technique le fichier "ASSETUP.EXE" dans le dossier BIN et double-cliquez dessus pour afficher les menus.
(SATAI1_1: voir p.2, N.16)
(SATAI_2: voir p.2, N.8)
(Optional)
