AD2550B-ITX - Placa madre ASROCK - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato AD2550B-ITX ASROCK en formato PDF.
| Tipo de producto | Placa base Mini-ITX |
| Marca | ASRock |
| Modelo | AD2550B-ITX |
| Dimensiones | 17.0 x 17.0 cm (6.7 x 6.7 pulgadas) |
| Peso | Aproximadamente 0.5 kg (estimado) |
| Alimentación | Conector ATX de 24 pines |
| Procesador integrado | Intel Atom D2550 de doble núcleo a 1.86 GHz |
| Chipset | Intel NM10 Express |
| Memoria RAM | 2 x SO-DIMM DDR3, máx. 4 GB, DDR3 1066/800 |
| Ranuras de expansión | 1 x PCI |
| Gráficos integrados | Intel PowerVR SGX545, salidas D-Sub, DVI-D, HDMI, máx. 1920x1200 |
| Audio | Audio HD de 7.1 canales (Realtek ALC892) |
| Red | Gigabit LAN (Realtek RTL8111E), Wake-On-LAN, PXE |
| Puertos USB traseros | 4 x USB 2.0, 2 x USB 3.0 |
| Almacenamiento | 2 x conectores SATA2 (3 Gb/s) |
| BIOS | 16 Mb AMI UEFI con soporte GUI |
| Sistemas operativos compatibles | Microsoft Windows 7 de 32 bits |
| Mantenimiento y limpieza | Limpieza con aire comprimido, evitar la humedad. Desconectar antes de cualquier intervención. |
| Seguridad | Siga las precauciones contra descargas electrostáticas (ESD). Desconecte la alimentación antes de manipular. |
| Piezas de repuesto y reparabilidad | Ninguna pieza desmontable, excepto los cables SATA opcionales. Se recomienda reparación por un profesional. |
Preguntas frecuentes - AD2550B-ITX ASROCK
Preguntas de los usuarios sobre AD2550B-ITX ASROCK
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Placa madre en formato PDF gratis! Encuentra tus instrucciones AD2550B-ITX - ASROCK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AD2550B-ITX de la marca ASROCK.
MANUAL DE USUARIO AD2550B-ITX ASROCK

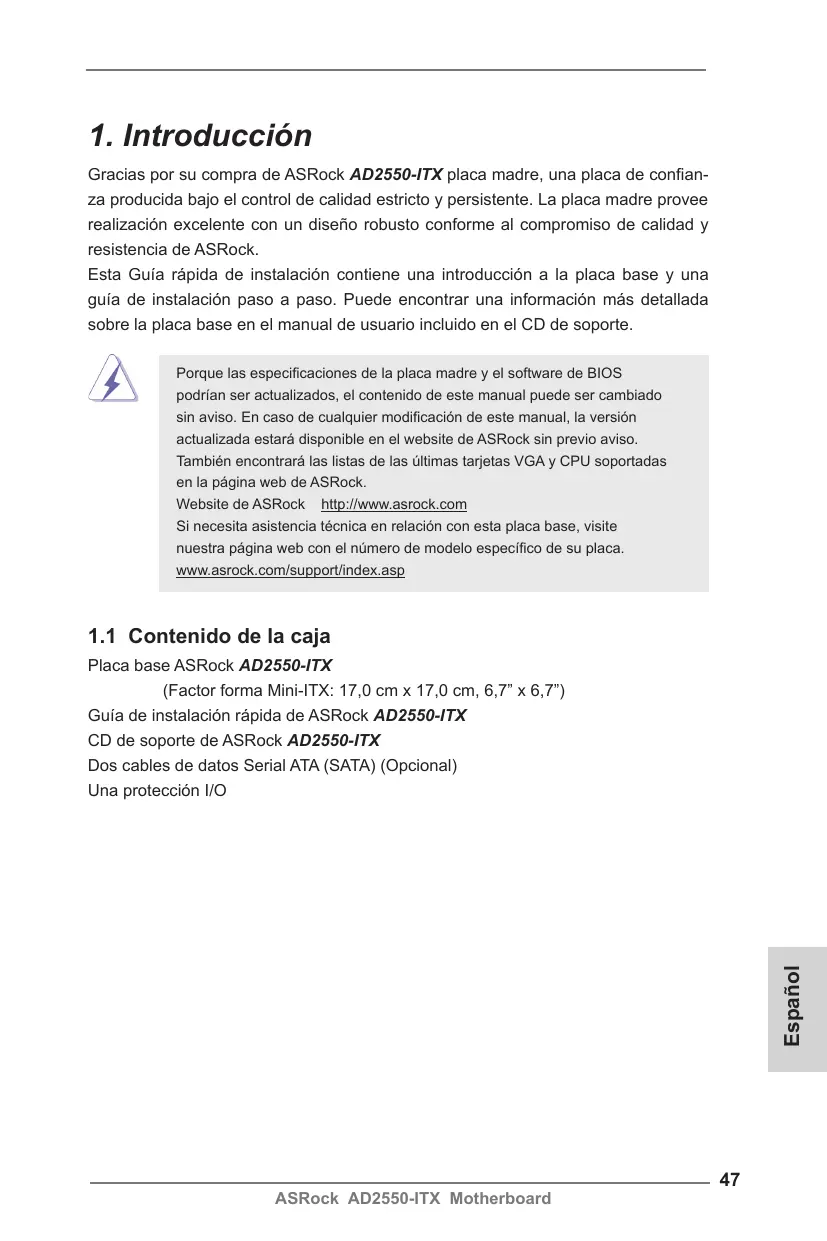

Gracias por su compra de ASRock AD2550-ITX placá madre, una placá de confianza producida bajo el control de calidad estricto y Persistidente. La placá madre provee realización excellente con un Diseño robusto conforme al compromiso de calidad y resistencia de ASRock.
Esta Guía rápida de instalación contiene una introduccion a la placal base y una guía de instalación bajo a paso. Puede encontrar una informacion más detallada sobre la placal base en el manual de usuario incluido en el CD de soporte.
Porque las specifications de la placama madre y el software de BIOS podrjan seractualizados,el contenido de este manual可以使 ser cambado sin avis. En caso de cualquier modificacionde este manual,la versionactualizada estaradisponium en el website de ASRock sin previo avis.
Tambien encontrar las listas de las ultimas tarjetas VGA y CPU soportadas en la网页 web de ASRock.
Website de ASRock http://www.asrock.com
Si necesita asistencia的技术a en relacion con esta placa base, visite nuestra网页 web con el número de modelos especialico de su placa.
1.1 Contenido de la caja
Guía de instalación<rápida de ASRock AD2550-ITX
CD de soporte de ASRock AD2550-ITX
Dos cables de datos Serial ATA (SATA) (Optional)
Una proteccion I/O
1.2 Especialación
| Plataforma | - Factor forma Mini-ITX: 17,0 cm x 17,0 cm, 6,7" x 6,7" - Todo Diseño de Capacitor Sólico |
| Procesador | - Procesador Intel® Atom™ D2550 de Doble Núcleo (1.86 GHz) - Admite Tecnología Hyper Threading |
| Chipset | - South Bridge: Intel® NM10 Express |
| Memoria | - 2 x DDR3 SO-DIMM slots - Soporta DDR3 1066/800 non-ECC, memoria de un-buffered - Máima capacité de la memoria delsystema: 4GB |
| Ranuras de Expansion | - 1 x ranuras PCI |
| VGA OnBoard | - Intel® PowerVR SGX545 - DirectX 9.0, Pixel Shader 3.0 - Tres.optiones de calidad VGA: D-Sub, DVI-D y HDMI - Admite HDMI 1.3a con una resolutionmaximum de 1920x1200 - Admite DVI-D con una resolutionmaxima de 1920x1200 a 60 Hz - Admite D-Sub con una resolutionmaxima de 1920x1200 a 60 Hz - Admite la funciona HDCP con puertos DVI-D y HDMI - Apoya la reproducción de Blu-rayo de 1080p (BD) / HD-DVD con puertos DVI-D y HDMI |
| Audio | - 7.1 CH HD Audio con Protección de Contenso (Realtek ALC892 Audio Codec) - Compatible con audio Blu-ray de alta calidad |
| LAN | - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Soporta Wake-On-LAN - Admite detectión de connexionde cable LAN - Compatible con Ethernet 802.3az de bajo consumo energetico - Compatible con PXE |
| Entrada/Salida de Panel Trasero | I/O Panel - 1 x puerto de teclado PS/2 - 1 x Puerto D-Sub - 1 x Puerto DVI-D - 1 x Puerto HDMI - 1 x puerto de salute opticala SPDIF |
| - 4 x puertos USB 2.0 predeterminados - 2 x puertos USB 3.0 predeterminados (ASM1042) - 1 x Puerto LAN RJ-45 con LED (LED de ACCIÁN/ENLACE y LED de VELOCIDAD) - Conexión de audio: Altavoz trasero / Central/Bajos / Entrada de linea / Altavoz frontal / Micrófono | |
| Conectores | - 2 x conexiones SATA2, admiten una velocidad de transferencia de datos de hasta 3,0Gb/s, sopta NCQ, AHCI y “Conexión en caliente” - 1 x Cabezal de Módulo Infrarrojos - 1 x Base de conexiones del módulo de infrarrojos para el consumidor - 1 x cabecera de puerto de impresora - 1 x En-tête de port COM - 1 x Conector de ventilador de CPU (3-pin) - 1 x Conector de ventilador de chassis (3-pin) - 1 x 24-pin cazabal de alimentación ATX - 1 x Conector de audio de panel frontal - 2 x Cabezal USB 2.0 (admite 4 puertos USB 2.0 adiciones) |
| BIOS | - 16Mb BIOS legal UEFI AMI compatible con GUI - Sopta "Plug and Play" - ACPI 1.1 compliance wake up events - Sopta "jumper free" - Sopta SMBIOS 2.3.1 |
| CD de soport | - Controladores,开发利用, software de antivirus (version de prueba), PrUEba de CyberLink MediaEspresso 6.5, Google Chrome Browser y Toolbar |
| Monitor Hardware | - Sensibilidad a la temperatura del procesador - Sensibilidad a la temperatura de la placama madre - Taquímetros de los ventiladores del procesador y del procesador - Taquímetros de los ventiladores del procesador y del chassis - Ventilador silencioso para procesador/chasis - Monitor de Voltaje: +12V, +5V, +3.3V, Vcore |
| OS | - En conformidad con Microsoft® Windows® 7 32 bits |
| Certificaciones | - FCC, CE, WHQL - Cumple con la directiva ErP/EuP (se requiere una fuente de alimentación que cumpla con la directiva ErP/EuP) |
- Para más información sobre los productos, por favor visiten nuestro Sitio web:
http://www.asrock.com
1.3 Setup de Jumpers
La ilustración muestra como los jumpers son configurados. Cuando haya un jumpercap sobre los pins, se dice que el jumperé está "Short". Nohabiendo jumper cap sobre los pins, el jumper está "Open". La ilustración muesta un jumper de 3 pins cuyo pin 1 y pin 2 étant "Short".
Jumper
Setting
Limpiar CMOS
Atencion: CLRCMOS1 permite que Usted limpie los datos en CMOS. Los datos en CMOS incluyen informaciones de la configuracion del systema, tales como la contraseña del systema, Fecha, tiempo, y parámetros de la configuracion del systema. Para limpar y reconfigurar los parametros del systema a la configuracion de la fabrica, por favor apague el computador y desconnecte el cable de la fuente de electricidad, ponga en cortocircuito los pins de CLRCMOS1 por más que 5segundos usingo un jumper cap.
1.4 Cabezales y Conectores en Placas
Los conectores y cabezales en placata NO son puentes. NO coloque las cubiertas de los puentes sobre这些东西 cabezales y conectores. El colocar cubiertas de puentes sobre los conectores y cabezales provocar un daño permanente en la placata base.
Estas dos conexiones de
serie ATAll (SATAI) admiten
cables SATA para dispositivos
de almacenimiento internos.
La interfaz SATAI actual
permite una velocidad de
transferencia de 3.0 Gb/s.
Cualquier extremo del cable de los datos de SATA pueda ser connectado con el disco duro de SATA / SATAII o el connectador de SATAII en esta plaza base.
Cabezal USB 2.0
(9-pin USB6_7)
(vea p.2, N. 15)
Además de puertos
USB 2.0 predeterminados en el panel de E/S, hay dos bases de conexiones USB 2.0 en esta plaza base. Cada una de estas bases de conexiones admite dos puertos USB 2.0.
(9-pin USB8_9)
(vea p.2, N. 9)
Base de conexiones del modulo de infrarrojos para el consumidor (4-pin CIR1)
(vea p.2, N. 12)
Esta base de conexiones seSEOpe utilizes para conectarreceptorremoto.
Cabezal de Módu Infrarrojos
(5-pin IR1)
(vea p.2, N. 10)
Este cuestion soporta un modulo infrarrojos de transmisión y Reception wireless optional.
Conector de audio de panel frontal
(9-pin HD AUDIO01)
(vea p.2, N. 19)
Este es una interface para cable de audio de panel frontal que permitte conexión y control conveniente de apparatos de Audio.
- El Audio de Alta Definencia soporta la detectación de conector, pero el cable de panel en el chasis debe soportar HDA para operar correctamente. Por favor, sigas instrucciones en了我的to manual y en elmanual dechasisparainstalarusistema.
- Si utilizes el panel de sonido AC'97, instalelo en la cabecera de sonido del panel frontal de lasuma時候:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) en OUT2_L.
C. Conecte Ground (GND) a Ground (GND).
D. MIC_RET y OUT_RET sonsoleo para el panel de sonido HD.No necessitaracectarlos al panel de sonido AC'97.
E. Activación del micrófono frontal.
Acceda a la &, "FrontMic" (Micrófono frontal) del panel de control Realtek. Ajuste la posión del control deslizante "Recording Volume" (Volumen de grabación).
Cabezal de panel de sistemas
(9-pin PANEL1)
(vea p.2, N. 11)
Este做梦ar acomoda varias dunciones de panel frontal de planta.
Conecte el interruptor de alimentación, el interruptor de restablecimiento y elindicadorde estado del systemasituados enelchasis con esta cabecera enfuncióde lassiguientes asignacionesdecontacto.Presteatencion a los contactospositivos y negativos antes deconectarlos cables.
PWRBTN (interruptor de alimentacion):
Conecte el interruptor de encendido situado en el panel frontal del chasis. Puede configurar la forma de apagar su sistemas mediante el interruptor de alimentacion.
RESTABLECER (interruptor de restablecimiento):
Conecte el interruptor de restablecimiento situado en el panel frontal del chasis. Pulse el interruptor de restablecimiento para restablecer el equipo si se bloquea y no se reinicia con normalidad.
PLED (LED de alimentacion del systema):
Conecte el indicator de estado de alimentación situado en el panel frontal del chasis. El LED se enciende cuando el sistema está en funciona. El LED parpadea cuando el sistemas se.Encuentre en estado de suspENSION S1. El LED se apaga cuando el sistemas seencuentre en estado de suspENSION S3/S4 o se apaga (S5).
HDLED (LED de activités del disco duro):
Conecte el LED deactividad de disco duro situado en el panel frontal del chassis. El LED se enciende cuando el disco duro está leyendo o escribiendo datos.
Es posible que el Diseño del panel frontal varie en función del chassis. Un modulo del panel frontal consiste principalmente de interruptor de alimentación, interruptor de restablecimiento, LED de alimentación, LED deactividad del disco duro, altavoz, etc. Al conectar el modulo del panel frontal del chassis a esta cabecera, asegúrese de que las asignaciones de cables y las asignaciones de contactos coincidan correctamente.
Cabezal del altavoz del chasis
(4-pin SPEAKER1)
(vea p.2, N. 14)
Conecte el.altavoz del chassis a su cabeiz.
Conectores de ventilador de chasis
(3-pin CHA_FAN1)
(vea p.2, N. 5)
Por favor, conecte los cables del ventilador a los conectores de ventilador, haciendo coincidir el cable negro con la patilla de masa.
Conector del ventilador
de la CPU
(3-pin CPU_FAN1)
(vea p.2, N. 3)
Conecte el cable del ventilador de la CPU a este conector y haga coincidir el cable negro con el conector de tierra.
Cabezal de alimentacion ATX
(24-pinATXPWR1)
(vea p.2, N.7)
Conecte la fuente de alimentacion ATX a su cuestional.
A pesar de que esta placa base incluye in conector de alimentacion ATX de 24 pins, esta puedeFuncionar incluso si utilizes una fuente de alimentacion ATX de 20 pins tradicional. Para usar una fuente de alimentacion ATX de 20 pins, porfavor,conecte su fuente de alimentacion usingo los Pins 1 y 13.
Instalación de una Fuente de Alimentación ATX de 20 Pins
Cabecera de puerto de impresora
(LPT1 de 25 terminales)
(vea p.2, N.1)
Esta es una interfaz de puerto para cable de impressora que permite conectar comoamente dispositivos de impresión.
Cabezal del puerto COM
(9-pin COM1)
(vea p.2, N.2)
Este c眩zal del puerto COM se utilizes para adrmitir un modulo de puerto COM.
2. BIOS Información
El Flash Memory de la placama madre deposita SETUP Utility. Durante el Power-Up (POST) apriete <F2> o <Del> para entrada en la BIOS. Si usted no oprime ninguna tecla, el POST continua con sus rutinas de prueba. Si usted desea entrada en la BIOS antes del POST, por favor reinicia el sistema-apretando <Ctrl> + <Alt> + <Borrar> , o的前提下 el botón Reset en el panel del ordinador. Para información detallada sobre como configurar la BIOS, por favor refiérase al Manual del Nombre (archivo PDF) contenido en el CD.
3. Información de Software Support CD
Esta placa-base soporta diversos temas de sistemas operativo Windows®: 7 32 bits. El CD de instalacion que accompanies la placa-base trae todos los drivers y programas realizarios para instalar y configurar la placa-base. Para起初ar la instalacion,onga el CD en el lector de CD y se desplegará el Menu Principal automatistically si «AUTORUN» está fácilado en su computadora.
Si el Menu Principal no aparece automatistically, localice y doble-pulse en el archivo "ASSETUP.EXE" para=iniar la instalacion.
