Tipo di prodotto	Scheda madre Mini-ITX
Marca	ASRock
Modello	AD2550B-ITX
Dimensioni	17.0 x 17.0 cm (6.7 x 6.7 pollici)
Peso	Circa 0.5 kg (stima)
Alimentazione	Connettore ATX 24 pin
Processore integrato	Intel Atom D2550 dual-core a 1.86 GHz
Chipset	Intel NM10 Express
Memoria RAM	2 x SO-DIMM DDR3, max 4 GB, DDR3 1066/800
Slot di espansione	1 x PCI
Grafica integrata	Intel PowerVR SGX545, uscite D-Sub, DVI-D, HDMI, max 1920x1200
Audio	7.1 CH HD Audio (Realtek ALC892)
Rete	Gigabit LAN (Realtek RTL8111E), Wake-On-LAN, PXE
Porte USB posteriori	4 x USB 2.0, 2 x USB 3.0
Archiviazione	2 x connettori SATA2 (3 Gb/s)
BIOS	16 Mb AMI UEFI con supporto GUI
Sistemi operativi supportati	Microsoft Windows 7 32-bit
Manutenzione e pulizia	Pulizia con aria compressa, evitare umidità. Scollegare prima di qualsiasi intervento.
Sicurezza	Rispettare le precauzioni contro le scariche elettrostatiche (ESD). Scollegare l'alimentazione prima della manipolazione.
Parti di ricambio e riparabilità	Nessuna parte intercambiabile, eccetto i cavi SATA opzionali. Si consiglia la riparazione da parte di un professionista.

Domande frequenti - AD2550B-ITX ASROCK

Qual è la memoria massima supportata dalla scheda madre AD2550B-ITX?

La scheda madre supporta fino a 4 GB di memoria DDR3 (non-ECC) tramite due slot SO-DIMM, alle frequenze 1066 o 800 MHz.

Posso sostituire il processore Intel Atom D2550?

No, il processore è salvato in modo permanente sulla scheda madre e non può essere cambiato.

Quali sistemi operativi sono ufficialmente supportati?

Ufficialmente, la scheda madre supporta Windows 7 32-bit. Le versioni a 64-bit o successive non sono garantite.

Come cancellare il CMOS?

Utilizzare il jumper CLRCMOS1 (vedere il manuale). Spegnere, scollegare l'alimentazione, posizionare il cappuccio su due pin per 5 secondi, quindi rimuoverlo.

Quante porte USB offre la scheda madre?

Il pannello posteriore dispone di 4 porte USB 2.0 e 2 porte USB 3.0. Due connettori interni USB 2.0 permettono di aggiungere fino a 4 porte aggiuntive.

La scheda madre supporta la riproduzione Blu-ray?

Sì, tramite le porte DVI-D e HDMI con supporto HDCP e risoluzione fino a 1920x1200.

Qual è la risoluzione massima su HDMI?

La risoluzione massima è 1920x1200 @ 60 Hz per tutte e tre le uscite (D-Sub, DVI-D, HDMI).

Come collegare il pannello frontale del case?

Utilizzare l'intestazione PANEL1 (pin: PWRBTN, RESET, PLED, HDLED). Rispettare la polarità indicata nel manuale.

C'è una porta parallela (LPT) o seriale (COM)?

Sì, la scheda madre dispone di un connettore LPT (25 pin) e di un connettore COM (9 pin) per aggiungere queste porte.

Posso usare Windows 10 su questa scheda madre?

Non ufficialmente. Il supporto è limitato a Windows 7 32-bit; non vengono forniti driver per Windows 10.

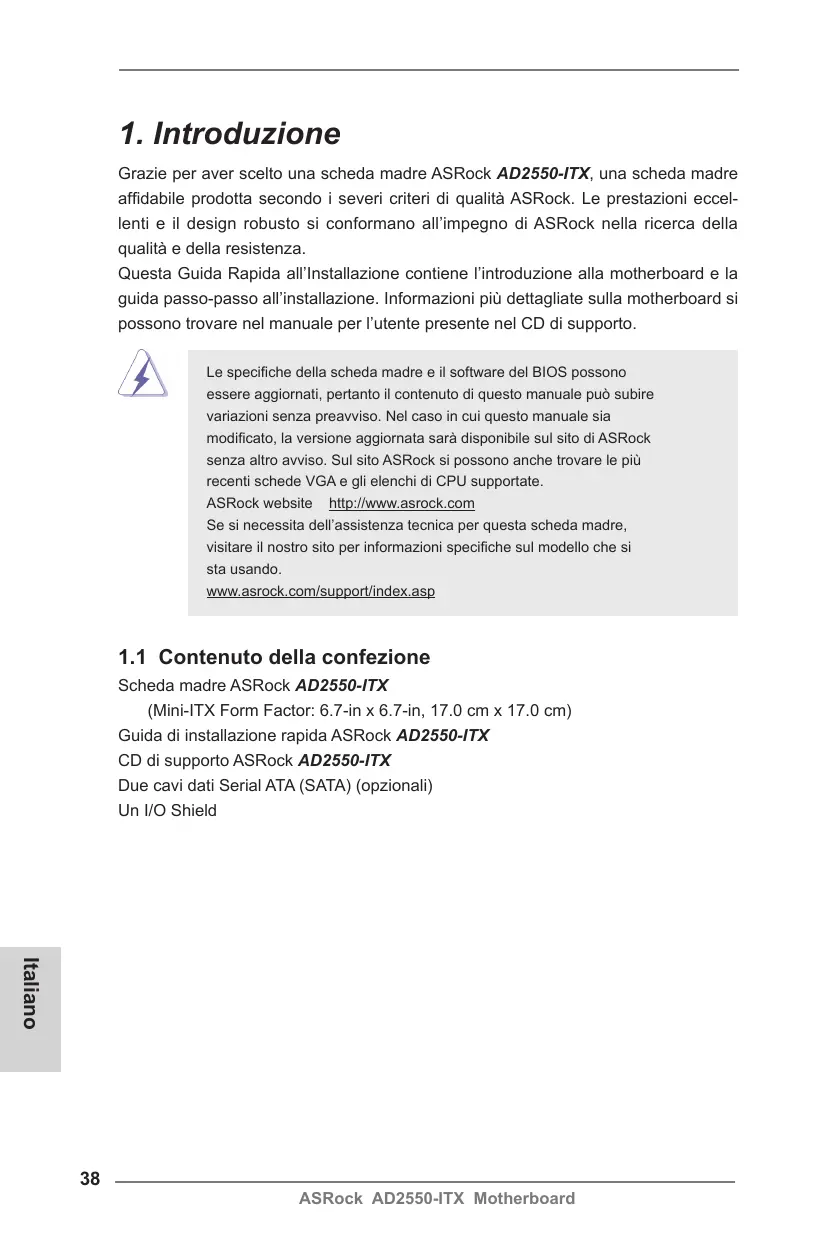

MANUALE UTENTE AD2550B-ITX ASROCK

Grazie per aver scelto una schedamadre ASRock AD2550-ITX, una schedamadre affidavitable prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccelleni e il design robusto si conformano all'impegno di ASRock nella ricerca della qualità e della resistenza.

Questa Guida Rapida all'Installazione contiene l'introduzione alla motherboard e la guida passo-passo all'installazione. Informazioni più dettagliate sulla motherboard si sono trovare nel manuale per l'utente presente nel CD di supporto.

Le specifiche della schedamadre e il software delBIOS possono essere aggiornati,pertanto il contento di questo manuale può subire variazionienza preavviso.Nel caso in cui questo manuale sa modificato, la versione aggiornata sera disponibile sul situ di ASRock alla tcco avviso.Sul situ ASRock si possonoanche trovare le più recenti schede VGA e gli elenchichi di CPU supportate.

ASRock website http://www.asrock.com

Se si necessita dell'assistenza tecnica per questa schedamadre, visitare il nostro sito per informazioni specifiche sul modello che si sta usando.

1.1 Contenuto della confezione

Scheda madre ASRock AD2550-ITX

Guida di installmente rapida ASRock AD2550-ITX

CD di supporto ASRock AD2550-ITX

Due cavi dati Serial ATA (SATA) (opzionali)

Un I/O Shield

1.2 Specifiche

Piattaforma	- Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm - Design condensatore compatto
Processore	- processore Intel® Dual-Core Atom™ D2550 (1.86 GHz) - Supporto Tecnologia Hyper Threading
Chipset	- Southbridge: Intel® NM10 Express
Memoria	- 2 x slot DDR3 SO-DIMM - Supporto DDR3 1066/800 non-ECC, momoriaenza buffer - Capacità massima della memoria di sistema: 4GB
Slot di espanione	- 1 x slot PCI
VGA su lista	- Intel® PowerVR SGX545 - DirectX 9.0, Pixel Shader 3.0 - Tre opzioni d'output VGA: D-Sub, DVI-D e HDMI - Supporta HDMI 1.3a con risoluzione massima fine a 1920x1200 - Supporta DVI-D con risoluzione massima fine a 1920x1200 @ 60Hz - Supporta D-Sub con risoluzione massima fine a 1920x1200 @ 60Hz - Supporto della funzione HDCP con le porte DVI-D e HDMI - Supporto 1080p Blu-ray (BD) / HD-DVD riproduzione con le porte DVI-D e HDMI
Audio	- 7.1 CH HD Audio con protezioni contenuti (Realtek ALC892 Audio Codec) - Supporto audio Blu-ray Premium
LAN	- PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Supporta Wake-On-LAN - Supporta il rilevamento cavo LAN - Supporto di Energy Efficient Ethernet 802.3az - Supporta PXE
Pannello posteriore I/O	I/O Panel - 1 x porta PS/2 per tastiera - 1 x porta D-Sub - 1 x porta DVI-D - 1 x porta HDMI - 1 x Porta ottica SPDIF Out - 4 x porte USB 2.0 già integrate - 2 x porte USB 3.0 già integrate (ASMedia ASM1042)
	- 1 x porte LAN RJ-45 con LED (LED azione/collegamento e LED velocità) - Connettore HD Audio: cassa posteriore / cassa centrale / bassi / ingresso linea / cassa frontale / microfono
Connettori	- 2 x connettori SATA2 3.0Go/s, sostara delle funzioni NCQ, AHCI e “Hot Plug” - 1 x Collettore modulo infrarossi - 1 x Connettore modulo infrarosso consumer - 1 x Collettore porta stampante - 1 x collettore porta COM - 1 x Connettore CPU ventola (3-pin) - 1 x Connettore Chassis ventola (3-pin) - 1 x 24-pin collettore alimentazione ATX - 1 x Connettore audio sul pannello frontale - 2 x Collettore USB 2.0 (sopporta 4 porte USB 2.0)
BIOS	- 16Mb AMI UEFI Legal BIOS con interfaccia di supporto - Supporta “Plug and Play” - Compatible con ACPI 1.1 wake up events - Supporta jumperfree - Supporta SMBIOS 2.3.1
CD di supporto	- Driver, Utilità, Software AntiVirus (versione di prova), CyberLink MediaEspresso 6.5 Trial, Google Chrome Browser e Toolbar
Monitoraggio Hardware	- Sensore per la temperature del processore - Sensore temperatura scheda madre - Indicatore di velocità per la ventola del processore - Indicatore di velocità per la ventola di raffreddamento - Ventola CPU/raffreddamento silenziosa - Voltaggio: +12V, +5V, +3.3V, Vcore
Compatiblezza SO	- Microsoft® Windows® 7 32 bit
Certificazioni	- FCC, CE, WHQL - Predisporto ErP/EuP (è necessaria l'alimentazione predisposta per ilsystema ErP/EuP)

• Per ulteriori informazioni, prego visitare il nostro除去 internet: http://www.asrock.com

1.3 Setup dei Jumpers

L'illustrazione molto come sono settati i jumper. Quando il ponticello è posizionato sui pin, il jumper è "CORTOCIRCUITATO". Se sui pin non ci sono ponticelli, il jumper è "APERTO". L'illustrazione molto un jumper a 3 pin in cui il pin1 e il pin2 sono "CORTOCIRCUITATI" quando il ponticello è posizionato su quosti pin.

Jumper

Setaggio del Jumper

Resettare la CMOS

Note: CLRCMOS1 consente di pulire i dati nella CMOS. I dati nella CMOS includono informazioni del setup del sistema, come per esempio la password diSYSTEMA, la data, l'ora, e i parametri del setup diSYSTEMA. Per pulire I parametri di sistemas e resettare ai parametri di default, spegnere il computer e scollegare l'alimentatore, poi collegare il jumper sul CLRCMOS1 per 5 secondi.

1.4 Collettori e Connettori su Scheda

I collettori ed i connettori su scheda NON sono dei jumper. NON installare cappucci per jumper su quosti collettori e connettori. L'installazione di cappucci per jumper su quosti collettori e connettori provocherà danni permanenti alla scheda madre!

Connettori Serial ATAII

(SATAI1_1:vedi p.2Nr.16)

(SATAI2:vedi p.2Nr.8)

Questi due connettori Serial ATAll (SATAll) supportano cavi dati SATA per dispositivi di immagazzinamento interni. ATAll (SATAll) supportano cavi SATA per dispositivi di memoria interni. L'interfaccia SATAll attuale permette velocità di trasferimento dati fino a 3.0 Gb/s.

Cavi dati Serial ATA (SATA)

(Opzionale)

Una o altra estremità del cavo di dati SATA può essere collegata al disco rigido SATA / SATAII o al connettore di SATAII su但这a cartolina base.

Collettore USB 2.0

(9-pin USB6_7)

(vedi p.2 Nr. 15)

Oltre alle porte USB 2.0
predefinite nel pannello I/O, la scheda madre dispone di due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.

(9-pin USB8_9)

(vedi p.2 Nr.9)

Connettore modulo infrarosso consumer

(4-pin CIR1)

(vedi p.2 Nr.12)

Questo connettore più essere utilizzato per collegare ricevitatore remoto.

Collettore modulo infrarossi

(5-pin IR1)

(vedi p.2 Nr.10)

Questo collettore supporta moduli ad infrarossi optional per la trasmissione e la ricezione perché fili.

Connettore audio sul pannello frontale

(9-pin HD=AUDIO1)

(vedi p.2 Nr.19)

E un'interfaccia per il cavo del pannello audio. Che consente connessione facile e controllo dei dispositivi audio.

1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, perché il pannello dei cavi sul telia deve supportare la funzione HDA (High Definition Audio) per far s che esta operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del teliao per installare ilsystema.
2. Se si utilizes un pannello audio AC'97, installarlo nell'intestazione audio del pannello anteriore, come indicato di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) ad OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET sono solo per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono frontale.

Andare alla scheda "FrontMic" (Microfono frontale) del pannello di controllo Realtek. Regolare la voce "Recording Volume" (Volume registrazione).

Collettore pannello di sistema

(9-pin PANEL1)

(vedi p.2 Nr.11)

Questo collettore accomoda diverse funzioni di systemapannello frontale.

Collegare l'interruttore d'alimentazione, l'interruttore di ripristino, l'indicatore di stato del sistema del pannello frontale del telaio a questo header in base all'assegnazione dei pin definita di seguito. Determinare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (interrupto d'alimentazione):

Va collegato all'interruttore d'alimentazione del pannello frontale del telaio. Usando l'interruttore d'alimentazione si può configurare il modo in cui si spegne ilsystema.

RESET (interrupttre di ripristino):

V a collegato all'interruttore di ripristino del pannello frontale del telaio. Premere l'interruttore di ripristino per riavviare il sistema se il computer si blocca e non risce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

Va collegato all'indicatore di stato d'alimentazione del pannello frontale del telao. Il LED è accesso quando ilsysteme è operativo. Il LED continua a lampeggiare quando il systeme è in stato di standby S1. Il LED è spento quando il systeme è in stato di sospensione /ibernazione S3/S4 oppure spento (S5).

HDLED (LED attività disco rigido):

Va collegato al LED attività disco rigido del pannello frontale del telaio. Il LED è accesso quando disco rigido legge e scrive i dati.

Il design del pannello frontale può variare in base ai telai. Il modulo di un pannello frontale può consistere di: interruptatore d'alimentazione, interruptatore di ripristino, LED d'alimentazione, LED attività disco rigido, casse, eccetera. Quando si collega il modulo del pannello frontale a questo header, assicurarsi che l'asseg Nazione dei fili e dei pin sa fattà corrispondere in modo appropriato.

Collettore casse telaio

(4-pin SPEAKER1)

(vedi p.2 Nr. 14)

Collegare le casse del telaio a\ questo collettore.

Collettori ventola Chassis

(3-pin CHA_FAN1)

(vedi p.2 Nr.5)

Collegare i cavi della ventola ai corrispondenti connettori facendo combaciare il cavone zero col pin di terra.

Connettore ventolina CPU

(3-pin CPU_FAN1)

(vedi p.2 Nr.3)

Collegare il cavo della ventolina CPU a quello connettore e far combaciare il filo nero al pinto terra.

Connettoire alimentazione ATX

(24-pin ATXPWR1)

(vedi p.2 Nr. 7)

Collegare la sorgente d'alimentazione ATX a quello connettore.

Installazione dell'alimentatore ATX a 20 pin

Collettore porta stampante

(LPT1 25 pin)

(vedi p.2 Nr. 1)

Questa è un'interfaccia per il cavo porta stampante che consente di collegare, con comodità, dispositivi di stampa.

Collettore porta COM

(9-pin COM1)

(vedi p.2 Nr. 2)

Questo collettore porta COM è utilizzato per supportare il modulo porta COM.

2. Informazioni sul BIOS

La Flash Memory sulla schedà madre contiene le Setup Utility. Quando si avvia il computer, premi o durante il Power-On-Self-Test (POST) della Setup utility del BIOS; altrimenti, POST continua con i loro test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo + + , o premi il tasting di reset sullo chassis del sistema. Per informazioni più dettagliate circa il Setup del BIOS,fare riferimento al Manuale dell'Utente (PDF file) contentuto nel cd di supporto.

3. Software di supporto e informazioni su CD

Questa schedad madre supporta vari sistemi operativi Microsoft® Windows®: 7 32 bit. Il CD di supporto a corredo della schedad madre contiene i driver e attività necessari a potenziare le caratteristiche della scheda.

Inserire il CD di supporto nellettore CD-ROM. Se la funzione "AUTORUN" è attivata nel computer, apparirà automaticamente il Menu principale. Se il Menu principale non appeare automaticamente, posizionarsi sul file "ASSETUP.EXE" nel CESTINO del CD di supporto e cliccare due volte per visualizzare i menu.
