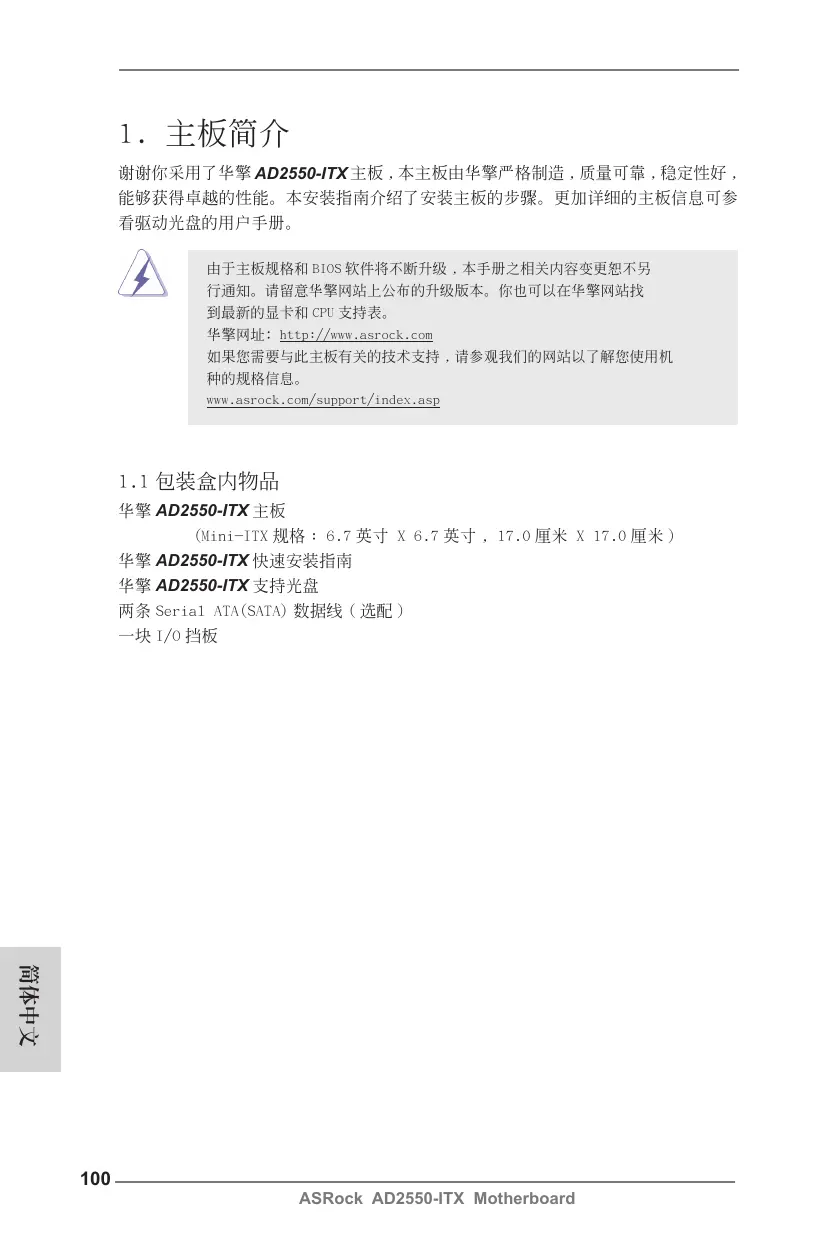

1. 主板簡介 謝謝你采用了華擎 AD2550-ITX 主板 , 本主板由華擎嚴格制造 , 質量可靠 , 穩定性好 , 能夠獲得卓越的性能。本安裝指南介紹了安裝主板的步驟。更加詳細的主板信息可參 看驅動光盤的用戶手冊。 由于主板規格和 BIOS 軟件將不斷升級 , 本手冊之相關內容變更恕不另 行通知。請留意華擎网站上公布的升級版本。你也可以在華擎網站找 到最新的顯卡和 CPU 支持表。 華擎网址：http://www.asrock.com 如果您需要與此主板有關的技術支持 , 請參觀我們的網站以了解您使用機 種的規格信息。 www.asrock.com/support/index.asp

1.1 包裝盒內物品 華擎 AD2550-ITX 主板 (Mini-ITX 規格 : 6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米 ) 華擎 AD2550-ITX 快速安裝指南 華擎 AD2550-ITX 支持光盤 兩條 Serial ATA(SATA) 數據線 ( 選配 ) 一塊 I/O 擋板

Rear Panel I/O ( 后面板輸入 / 輸出接口 )

- Mini-ITX 規格 : 6.7 英吋 X 6.7 英吋 , 17.0 厘米 X 17.0 厘米 - 全固態電容設計 ® - Intel Dual-Core AtomTM D2550 處理器 (1.86 GHz) - 支持 Hyper-Threading 超線程技術 ® - 南橋：Intel NM10 Express - 配備 2 個 DDR3 SO-DIMM 插槽 - 支持 DDR3 1066/800 non-ECC、un-buffered 內存 - 系統最高支持 4GB 容量 - 1 x PCI 插槽 ® - Intel PowerVR SGX545 - DirectX 9.0 顯卡、Pixel Shader 3.0 技術 - 支持三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI - 支持 HDMI 1.3a, 最高分辨率達 1920x1200 - 支持 DVI-D, 最高分辨率達 1920x1200 @ 60Hz - 支持 D-Sub, 最高分辨率達 1920x1200 @ 60Hz - 通過 DVI-D 和 HDMI 接口支持 HDCP 功能 - 通過 DVI-D 和 HDMI 接口可播放 10800 線藍光光盤 (BD) / HD-DVD 光盤 - 7.1 聲道高保真音頻 , 支持內容保護功能 (Realtek ALC892 音頻編解碼器 ) - 支持優質藍光音效 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 支持网路喚醒（Wake-On-LAN） - 支持網路線偵測功能 - 支持 Energy Efficient Ethernet 802.3az - 支持 PXE I/O 界面 - 1 個 PS/2 鍵盤接口 - 1 個 D-Sub 接口 - 1 個 DVI-D 接口 - 1 個 HDMI 接口 - 1 個光纖 SPDIF 輸出接口 - 4 個可直接使用的 USB 2.0 接口 - 2 個可直接使用的 USB 3.0 接口 (ASMedia ASM1042) - 1 個 RJ-45 局域网接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED)

ASRock AD2550-ITX Motherboard

- 高保真音頻插孔：后置喇叭 / 中置喇叭 / 低音喇叭 / 音頻輸入 / 前置喇叭 / 麥克風 - 2 x SATA2 3.0Gb/s 連接頭 , 支持 NCQ, AHCI 和熱插拔功 能 - 1 x 紅外線模塊接頭 - 1 x 消費類紅外線模塊接頭 - 1 x 打印機接口 - 1 x 串行接口 - 1 x CPU 風扇接頭 (3 針 ) - 1 x 機箱風扇接頭 (3 針 ) - 1 x 24 針 ATX 電源接頭 - 1 x 前置音頻面板接頭 - 2 x USB 2.0 接口 ( 可支持 4 個額外的 USB 2.0 接口 ) - 16Mb AMI UEFI Legal BIOS，支持 GUI - 支持即插即用（Plug and Play,PnP） - ACPI 1.1 電源管理 - 支持喚醒功能 - 支持 jumperfree 免跳線模式 - 驅動程序、工具軟件、殺毒軟件（測試版本 )、CyberLink MediaEspresso 6.5 試用版、Chrome 谷歌瀏覽器和工具欄 - CPU 溫度偵測 - 主板溫度偵測 - CPU 風扇轉速計 - 機箱風扇轉速計 - CPU/ 機箱靜音風扇 - 電壓範圍：+12V, +5V, +3.3V, 核心電壓 ® ® - Microsoft Windows 7 32 位元适用于此主板 - FCC, CE, WHQL - 支持 ErP/EuP( 需要同時使用支持 ErP/EuP 的電源供應器 )

* 請參閱華擎網站了解詳細的產品信息 : http://www.asrock.com

ASRock AD2550-ITX Motherboard

1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2 之間時就是“短接”。 接腳 清除 CMOS (CLRCMOS1, 2 針腳跳線 ) ( 見第 2 頁第 13 項 )

注意： CLRCMOS1 允許你清除 CMOS 數据，這些 CMOS 數据包括系統密碼、日期、時間 和系統參數等系統設置信息。要清除系統參數和重置系統默認設置，然后用 跳線帽短路 CLRCMOS1 的針腳 5 秒鐘。

ASRock AD2550-ITX Motherboard

1.4 板載接頭和接口 板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將 跳線帽放置在接頭和接口上將會導致主板的永久性損壞！

Serial ATAII 接口 (SATAII_2: 見第 2 頁第 8 項 )

Serial ATA (SATA) 數據線

這裡有兩組 Serial ATAII (SATAII) 接口支持 Serial (SATA) 數據線作為內部儲存 設置。目前 SATAII 界面理論 上可提供高達 3.0Gb/s 的數 據傳輸速率。

SATA 數據線的任意一端均可 連接 SATA/SATAII 硬 盤或者主板上的 SATAII 接口。

除了位於 I/O 面板的默 認 USB 2.0 接口之外，這款 主板有兩組 USB 2.0 接針。 這組 USB 2.0 接針可以支持 兩個 USB 2.0 接口。

(9 針 USB6_7) ( 見第 2 頁第 15 項 )

(9 針 USB8_9) ( 見第 2 頁第 9 項 )

這個接頭支持一個選配的無 線發送和接受紅外線的 模塊。

(9 針 HD_AUDIO1) ( 見第 2 頁第 19 項 )

1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

1. 高保真音頻 (High Definition Audio, HDA) 支持智能音頻接口檢測功能 (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。 2. 如果您使用 AC’97 音頻面板 , 請按照下面的步驟將它安裝到前面板音頻接針 : A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。 D. MIC_RET 和 OUT_RET 僅用于 HD 音頻面板。您不必將它們連接到 AC’97 音頻面板。 E. 開啟前置麥克風。 在 Realtek 控制面板中點擊”FrontMic”。調節”Recording Volume”。

根據下面的針腳說明連接機箱上的電源開關、重啟按鈕與系統狀態 指示燈到這個排針。根據之前請注意針腳的正負極。

PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設置用電源鍵關閉系統的方式。 RESET( 重啟開關 ): 連接機箱前面板的重啟開關。當電腦死機且無法正常重新啟動時 , 可 按下重啟開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處于 S1 待機模式時 , 此指示燈保持閃爍。當系統處于 S3/S4 待 機模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬盤活動指示燈 ): 連接機箱前面板的硬盤動作指示燈。當硬盤正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模塊一般由電源開關、 重啟開關、電源指示燈、硬盤動作指示燈、喇叭等構成。將您的機 箱前面板連接到此排針時 , 請確認連接線與針腳上的說明相對應。

(4 針 SPEAKER1) ( 見第 2 頁第 14 項 )

請將風扇連接線接到這個 接頭，並讓黑線與接地的針腳 相接。

(3 針 CHA_FAN1) ( 見第 2 頁第 5 項 )

請將 CPU 風扇連接線接到這個 接頭，並讓黑線與接地的針腳 相接。

GND +12V CPU_FAN_SPEED

(3 針 CPU_FAN1) ( 見第 2 頁第 3 項 )

請將 ATX 電源供應器連接到這 個接頭。

(24 針 ATXPWR1) ( 見第 2 頁第 7 項 )

雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用 傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著 Pin 1 和 Pin 13 插上電源接頭。

這是一個連接打印機端口的 接口，方便您連接打印機設 備。

SPD7 SPD6 ACK# SPD5 BUSY SPD4 PE SPD3 SLCT SPD2 SPD1 SPD0 STB#

這個 COM1 端口支持一個串行 接口的外設。

2. BIOS 信息 主板上的 Flash Memory 存儲了 BIOS 設置程序。請再啟動電腦進行開機自檢 (POST) 時按下 < F2> 或 < D e l > 鍵進入 B I O S 設置程序；此外，你也可以讓開機自檢 ( P O S T ) 進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下 <Ctrl>+<Alt>+<Delete> 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關 BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。

本主板支持各種微軟視窗操作系統：Microsoft Windows 7 32 位元。主板隨機支持 光盤包含各種有助于提高主板效能的必要驅動和實用程序。請將隨機支持光盤放入光 驅裡，如果電腦的“自動運行”功能已啟用，屏幕將會自動顯示主菜單。如果主菜單 不能自動顯示，請查找支持光盤內 BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即 可調出主菜單。

ASRock AD2550-ITX Motherboard

電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電子信息 產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭露產品中含有 的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染或對人身、財產造成 嚴重損害的期限。依上述規定，您可于本產品之印刷電路板上看見圖一之標示。圖一 中之數字為產品之環保使用期限。由此可知此主板之環保使用期限為 10 年。

有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格及說 明。

鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 X O O O O O 及電子組件 外部信號連 X O O O O O 接頭及線材 O: 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X: 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出 SJ/T 11363-2006 標準 規定的限量要求，然該部件仍符合歐盟指令 2002/95/EC 的規範。 備註 : 此產品所標示之環保使用年限，系指在一般正常使用狀況下。

ASRock AD2550-ITX Motherboard

1. 主機板簡介 謝謝你採用了華擎 AD2550-ITX 主機板 , 本主機板由華擎嚴格製造 , 品質可靠 , 穩定 性好 , 能夠獲得卓越的性能。此快速安裝指南包括了主機板介紹和分步驟安裝指導。 您可以查看支持光碟裡的使用手冊了解更詳細的資料。 由於主機板規格和 BIOS 軟體將不斷更新 , 本手冊之相關內容變更恕不另 行通知。請留意華擎網站上公布的更新版本。你也可以在華擎網站找到最 新的顯示卡和 CPU 支援列表。 華擎網址：http://www.asrock.com 如果您需要與此主機板有關的技術支援 , 請參觀我們的網站以了解您使用 機種的規格訊息。 www.asrock.com/support/index.asp

華擎 AD2550-ITX 主機板 (Mini-ITX 規格 : 6.7 英吋 x 6.7 英吋 , 17.0 公分 x 17.0 公分 ) 華擎 AD2550-ITX 快速安裝指南 華擎 AD2550-ITX 支援光碟 兩條 Serial ATA(SATA) 數據線 ( 選配 ) 一塊 I/O 擋板

- Mini-ITX 規格 : 6.7 英吋 x 6.7 英吋 , 17.0 公分 x 17.0 公分 - 全固態電容設計 - Intel® Dual-Core AtomTM D2550 處理器 (1.86 GHz) - 支援 Hyper-Threading 技術 - 南橋：Intel® NM10 Express - 2 個 DDR3 SO-DIMM 插槽 - 支援 DDR3 1066/800 non-ECC、un-buffered 記憶體 - 系統最高支援 4GB 容量 - 1 x PCI 插槽 - Intel® PowerVR SGX545 - DirectX 9.0 顯示，Pixel Shader 3.0 技術 - 支援三個 VGA 輸出選項 :D-Sub、DVI-D 和 HDMI - 支援 HDMI 1.3a, 最高解析度達 1920x1200 - 支援 DVI-D, 最高解析度達 1920x1200 @ 60Hz - 支援 D-Sub, 最高解析度達 1920x1200 @ 60Hz - DVI-D 和 HDMI 接口支援 HDCP 功能 - DVI-D 和 HDMI 接口可播放 1080p 藍光光碟 (BD)/HD-DVD 光碟 - 7.1 聲道高清晰音效 , 支援內容保護功能 (Realtek ALC892 音效編解碼器 ) - 支援高級藍光音效 - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - 支援網路喚醒（Wake-On-LAN） - 支援網路線偵測功能 - 支援 Energy Efficient Ethernet 802.3az - 支援 PXE I/O 界面 - 1 個 PS/2 鍵盤接口 - 1 個 D-Sub 接口 - 1 個 DVI-D 接口 - 1 個 HDMI 接口 - 1 個光纖 SPDIF 輸出接口 - 4 個可直接使用的 USB 2.0 接口 - 2 個可直接使用的 USB 3.0 接口 (ASMedia ASM1042) - 1 個 RJ-45 區域網接口與 LED 指示燈 (ACT/LINK LED 和 SPEED LED) - 高清晰音效插孔：後置喇叭 / 中置喇叭 / 低音喇叭 / 音效輸入 / 前置喇叭 / 麥克風

2 x SATA2 3.0Gb/s 接頭 , 支援 NCQ, AHCI 和熱插拔功能 1 x 紅外線模組接頭 1 x 消費性紅外線模組插座 1 x 印表機埠 1 x 序列埠 1 x CPU 風扇接頭 (3 針 ) 1 x 機箱風扇接頭 (3 針 ) 1 x 24 針 ATX 電源接頭 1 x 前置音效接頭 2 x USB 2.0 接頭 ( 可支援 4 個額外的 USB 2.0 接口 ) 16Mb AMI UEFI Legal BIOS ( 支援 GUI) 支援即插即用（Plug and Play,PnP） ACPI 1.1 電源管理 支援喚醒功能 支援 jumperfree 免跳線模式 驅動程式、工具軟體、防毒軟體（試用版本 )、CyberLink MediaEspresso 6.5 試用版、Google Chrome Browser 和 Toolbar CPU 溫度偵測 主機板溫度偵測 CPU 風扇轉速計 機箱風扇轉速計 CPU/ 機箱靜音風扇 電壓範圍：+12V, +5V, +3.3V, 核心電壓 Microsoft® Windows® 7 32 位元 FCC, CE, WHQL 支援 ErP/EuP( 需要同時使用支援 ErP/EuP 的電源供應器 )

* 請參閱華擎網站了解詳細的產品訊息 : http://www.asrock.com

ASRock AD2550-ITX Motherboard

1.3 跳線設置 插圖所示的就是設置跳線的方法。當跳線 帽 放 置 在 針 腳 上 時 , 這 個 跳 線 就 是“ 短 接”。如果針腳上沒有放置跳線帽 , 這個 跳線就是“開路”。插圖顯示了一個 3 針 腳的跳線 , 當跳線帽放置在針腳 1 和針腳 2 之間時就是“短接”。 接腳 清除 CMOS (CLRCMOS1, 2 針腳跳線 ) ( 見第 2 頁第 13 項 )

注意： CLRCMOS1 允許你清除 CMOS 數據，這些 CMOS 數據包括系統密碼、日期、時間 和系統參數等系統設置訊息。要清除系統參數和重置系統默認設置，然後用 跳線帽短路 CLRCMOS1 的針腳 5 秒鐘。

ASRock AD2550-ITX Motherboard

1.4 接頭 此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。 跳線帽不正確的放置將會導致主機板的永久性損壞 !

Serial ATAII 接口 (SATAII_2: 見第 2 頁第 8 項 )

Serial ATA (SATA) 數據線

這裡有兩組 Serial ATAII (SATAII) 接口支援 SATA 數據 線作為內部儲存設置。 目前 SATAII 界面理論上 可提供高達 3.0Gb/s 的數據 傳輸速率。 SATA 數據線的任意一端均可 連接 SATA/SATAII 硬碟或者 主機板上的 SATAII 接口。

除了位於 I/O 面板的 USB 2.0 接口之外，這款 主機板有兩組 USB 2.0 接 針。每組 USB 2.0 接針可以 支援兩個 USB 2.0 接口。

(9 針 USB6_7) ( 見第 2 頁第 15 項 )

USB_PWR P-9 P+9 GND DUMMY

這個接頭支援一個選配的模 組 , 可用來無線傳輸和接收紅 外線。

(9 針 HD_AUDIO1) ( 見第 2 頁第 19 項 )

1 OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

1. 高清晰音效 (High Definition Audio, HDA) 支援智能音效接口檢測功能 (Jack Sensing), 但是機箱面板的連線必須支持 HDA 才能正常使用。請按我 們提供的手冊和機箱手冊上的使用說明安裝您的系統。 2. 如果您使用 AC’97 音效面板 , 請按照下面的步驟將它安裝到前面板音效接針 : A. 將 Mic_IN(MIC) 連接到 MIC2_L。 B. 將 Audio_R(RIN) 連接到 OUT2_R, 將 Audio_L(LIN) 連接到 OUT2_L。 C. 將 Ground(GND) 連接到 Ground(GND)。 D. MIC_RET 和 OUT_RET 僅用於 HD 音效面板。您不必將它們連接到 AC’97 音效面板。 E. 開啟前置麥克風。 在 Realtek 控制面板中點選”FrontMic”。調整”Recording Volume”。

可接各種不同燈，電源開關及 重啟鍵等各種連線。

請根據下面的腳位說明連接機箱上的電源開關、重開按鈕與系統狀 態指示燈到這個接頭。請先注意針腳的正負極。

PWRBTN( 電源開關 ): 連接機箱前面板的電源開關。您可以設定用電源鍵關閉系統的方式。 RESET( 重開開關 ): 連接機箱前面板的重開開關。當電腦當機且無法正常重新啟動時 , 可 按下重開開關重新啟動電腦。 PLED( 系統電源指示燈 ): 連接機箱前面板的電源狀態指示燈。當系統運行時 , 此指示燈亮起。 當系統處於 S1 待命模式時 , 此指示燈保持閃爍。當系統處於 S3/S4 待 命模式或關機 (S5) 模式時 , 此指示燈熄滅。 HD LED( 硬碟活動指示燈 ): 連接機箱前面板的硬碟動作指示燈。當硬碟正在讀取或寫入數據時 , 此指示燈亮起。 前面板設計因機箱不同而有差異。前面板模組一般由電源開關、 重開開關、電源指示燈、硬碟活動指示燈、喇叭等構成。將您的機 箱前面板連接到此接頭時 , 請確認連接線與針腳上的說明相對應。

(4 針 SPEAKER1) ( 見第 2 頁第 14 項 )

請將風扇連接線接到這個接 頭， 並 讓 黑 線 與 接 地 的 針 腳 相接。

(3 針 CHA_FAN1) ( 見第 2 頁第 5 項 )

請將 CPU 風扇連接線接到這個 接頭，並讓黑線與接地的針腳 相接。

GND +12V CPU_FAN_SPEED

(3 針 CPU_FAN1) ( 見第 2 頁第 3 項 )

請將 ATX 電源供應器連接到這 個接頭。

(24 針 ATXPWR1) ( 見第 2 頁第 7 項 )

雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使 用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順 著 Pin 1 和 Pin 13 插上電源接頭。

這是一個連接印表機的接 口，方便您連接印表機設 備。

SPD7 SPD6 ACK# SPD5 BUSY SPD4 PE SPD3 SLCT SPD2 SPD1 SPD0 STB#

這個序列埠 COM1 支援一個序 列埠的裝置。

2. BIOS 訊息 主板上的 Flash Memory 晶片存儲了 BIOS 設置程序。啟動系統，在系統開機自檢 (POST) 的過程中按下 <F2> 或 <Del> 鍵，就可進入 BIOS 設置程序，否則將繼續進行開機自檢 之常規檢驗。如果需要在開機自檢後進入 BIOS 設置程序，請按下 <Ctl> + <Alt> + <Delete> 鍵重新啟動電腦，或者按下系統面板上的重開按鈕。功能設置程序儲存有主 板自身的和連接在其上的設備的缺省和設定的參數。這些訊息用於在啟動系統和系統 運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟 裡的使用手冊 (PDF 文件 )。

3. 支援光碟訊息 本主板支援各種微軟 Windows® 操作系統：Microsoft® Windows® 7 32 位元。主板附 帶的支援光碟包含各種有助於提高主板效能的必要驅動和實用程式。請將隨機支援光 碟放入光碟機裡，如果系統的“自動運行”功能已啟用，銀幕將會自動顯示主菜單。 如果主菜單不能自動顯示，請查閱支援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙 點它，即可調出主菜單。
