Informations produit

Marque : RYOBI

Modèle : ERH850

Télécharger la notice PDF Imprimer

Intitulé	Description
Type de produit	Perceuse à percussion électrique
Alimentation électrique	230 V
Puissance	850 W
Vitesse à vide	0 - 3000 tr/min
Fréquence de percussion	0 - 48000 cps/min
Mandrin	Mandrin auto-serrant de 13 mm
Dimensions approximatives	Longueur : 320 mm, Hauteur : 220 mm
Poids	2,5 kg
Fonctions principales	Perçage, perçage à percussion, vissage
Compatibilités	Compatible avec les forets et embouts standards
Système de sécurité	Protection contre la surcharge
Entretien et nettoyage	Nettoyer régulièrement les ouvertures de ventilation, vérifier les câbles
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - ERH850 RYOBI

Quel type de prise utilise le RYOBI ERH850 ?

Le RYOBI ERH850 utilise une prise électrique standard de type C ou E, compatible avec les prises de courant en France.

Comment régler la vitesse de l'outil RYOBI ERH850 ?

Vous pouvez régler la vitesse de l'outil en utilisant la molette de contrôle située sur le corps de l'outil. Tournez-la pour sélectionner la vitesse souhaitée.

Que faire si l'outil ne démarre pas ?

Vérifiez d'abord que l'outil est correctement branché et que la prise fonctionne. Assurez-vous également que le bouton de sécurité est déverrouillé.

Comment changer le foret sur le RYOBI ERH850 ?

Pour changer le foret, desserrez la clé de mandrin en tournant dans le sens inverse des aiguilles d'une montre, retirez le foret usagé et insérez le nouveau, puis resserrez le mandrin.

L'outil surchauffe, que faire ?

Si l'outil surchauffe, arrêtez-le immédiatement et laissez-le refroidir. Vérifiez également que la ventilation n'est pas obstruée et que vous n'utilisez pas l'outil de manière excessive.

Quelle est la puissance de l'outil RYOBI ERH850 ?

Le RYOBI ERH850 a une puissance de 850 W, ce qui le rend adapté pour des travaux de perçage et de burinage dans des matériaux variés.

Comment nettoyer l'outil après utilisation ?

Débranchez l'outil et utilisez un chiffon sec pour enlever la poussière et les débris. N'utilisez pas d'eau ou de produits chimiques agressifs pour le nettoyage.

Où trouver des pièces de rechange pour le RYOBI ERH850 ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés RYOBI ou sur le site officiel de RYOBI.

L'outil fait un bruit étrange, que dois-je faire ?

Si vous entendez un bruit étrange, arrêtez l'outil immédiatement et vérifiez s'il y a des pièces desserrées ou endommagées. Si le problème persiste, contactez le service après-vente.

Quel type d'accessoires sont compatibles avec le RYOBI ERH850 ?

Le RYOBI ERH850 est compatible avec une variété de forets et de burins standard, mais il est recommandé d'utiliser des accessoires RYOBI pour garantir la meilleure performance.

Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice ERH850 - RYOBI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ERH850 de la marque RYOBI.

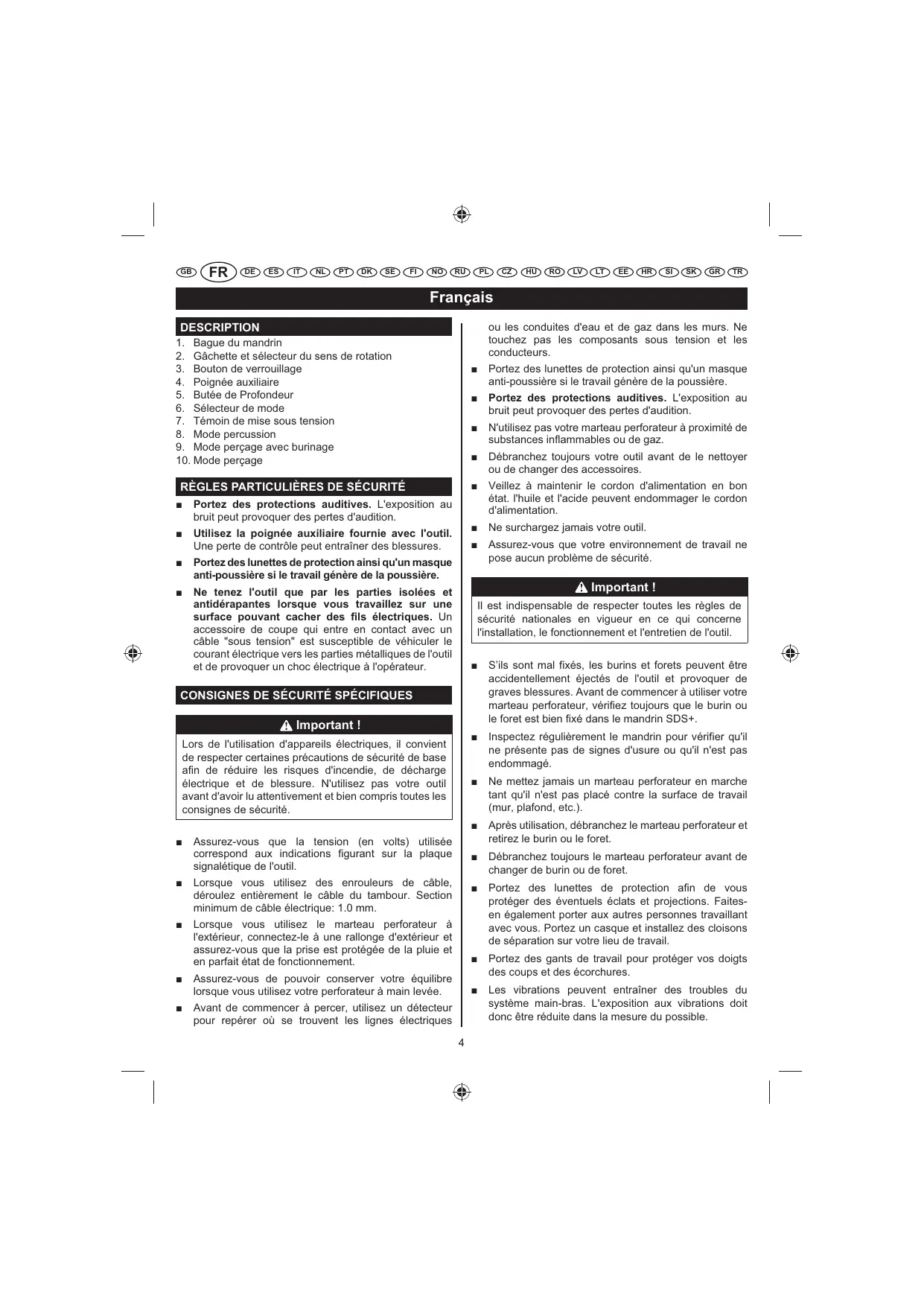

MODE D'EMPLOI ERH850 RYOBI

2. Gâchette et sélecteur du sens de rotation 3. Bouton de verrouillage 4. Poignée auxiliaire 5. Butée de Profondeur 6. Sélecteur de mode 7. Témoin de mise sous tension 8. Mode percussion 9. Mode perçage avec burinage 10. Mode perçage Assurez-vous que la tension (en volts) utilisée correspond aux indications figurant sur la plaque signalétique de l'outil.

à l'aide de la gâchette. Plus vous augmentez la pression de votre doigt sur la gâchette, plus la vitesse augmente.

Pour limiter la vitesse maximale de perçage, choisissez le réglage souhaité à l'aide de la molette de réglage située sur la gâchette.

à une vitesse constante, appuyez sur le bouton de verrouillage en position "marche" tout en appuyant sur la gâchette. Pour déverrouiller cette fonction, appuyez d'un coup bref sur la gâchette puis relâchez-la.

Pour desserrer la poignée auxiliaire et la changer de position, faites tourner la poignée vers la gauche jusqu'à ce que la base de la poignée soit lâche. Placez alors la poignée dans la position souhaitée et bloquez-la ensuite en tournant la poignée vers la droite.

UTILISATION AVANT DE COMMENCER À PERCER

Inspectez la surface de travail et repérez tout câble

électrique ou toute conduite d'eau ou de gaz à l'aide d'un détecteur.

Avant de brancher votre outil, assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque signalétique de l'outil.

équivalente à la distance entre l'extrémité de l'accessoire de perçage et l'extrémité de la butée de profonteur.

MISE EN PLACE ET RETRAIT DES ACCESSOIRES Voir gure 2 - 3.

Ce marteau perforateur est équipé d'un système de xation SDS-plus.

Nettoyez l'accessoire que vous allez utiliser et enduisez-le d'une fine couche de lubrifiant avant de l'insérer dans le mandrin SDS+.

SÉLECTEUR DE MODE Voir gure 6.

Votre marteau perforateur est équipé d'un stop de frappe permettant un perçage propre. Pour désactiver le mode frappe, placez le sélecteur de mode sur .

Pour activer le mode frappe, placez le sélecteur de

. mode sur Le sélecteur de mode vous permet de changer de mode de perçage en cours d'utilisation (à condition toutefois que

ARRÊT DE LA ROTATION Le sélecteur de mode du modèle ERH710RS présente une troisième position:arrêt de la rotation , qui arrête la rotation du mandrin SDS+ tout en maintenant la fonction frappe. Cette fonction permet d'utiliser le marteau perforateur comme marteau burineur, à condition qu'il soit

équipé d'un accessoire adapté.

Pour une rotation dans le sens des aiguilles d'une montre:

Placez le sélecteur du sens de rotation vers la droite.

Pour une rotation dans le sens inverse des aiguilles d'une montre: Placez le sélecteur du sens de rotation vers la gauche.

INVERSION DU SENS DE ROTATION Le sélecteur du sens de rotation, situé juste au-dessus de la gâchette, permet d'inverser le sens de rotation du mandrin. Il n'est possible d'utiliser ce sélecteur que lorsque le marteau perforateur est à l'arrêt. Vous pouvez choisir entre deux positions:

TÉMOIN DE MISE SOUS TENSION Votre meuleuse d’angle est équipée d’un témoin de mise sous tension qui s’allume lorsque l’outil est branché Ce témoin attire votre attention sur le fait que l'outil est sous tension et qu'il se mettra en marche dès que vous appuierez sur l'interrupteur.

Portez une protection auditive

Portez une protection oculaire

ENTRETIEN Veuillez lire attentivement le mode d’emploi avant de démarrer la machine.

AVERTISSEMENT Les produits électriques hors d’usage ne doivent pas être jetés avec les ordures ménagères. Recyclez-les par l’intermédiaire des structures disponibles. Contactez les autorité locales pour vous renseigner sur les conditions de recyclage.

N'effectuez les réparations qu'en utilisant des pièces détachées identiques. L’utilisation de toute autre pièce détachée représente un danger et peut endommager l’appareil.

7. Indicador de puesta en tensión 8. Modo martillo 9. Modo taladro percutor 10. Modo de taladrado

(siempre que la velocidad no sea demasiado elevada).

El modo seleccionado se activa sólo cuando presiona el gatillo para poner en marcha la herramienta. NOTA: Si gira el selector de modo hacia la izquierda mientras está trabajando en modo percusión, puede dañar la broca. Desactive el modo percusión cuando utilice una broca de diamante.

RETIRAR EL ACCESORIO DEL SISTEMA SDS-PLUS Tire el anillo del mandril hacia atrás y retire el accesorio.

ADAPTADOR DEL PORTABROCAS (SI SE INCLUYE) Para el trabajo de perforación en metal, madera y plástico con brocas que no tengan un eje SDS PLUS, es posible utilizar el adaptador de perforación. Vasaraporakoneessa on iskunestolukko, joka mahdollistaa puhtaan porausjäljen saamisen.
