Tipo de produto	Martelo perfurador
Marca	RYOBI
Modelo	ERH850
Tensão de alimentação	230-240 V ~ 50 Hz
Potência absorvida	710 W
Velocidade sem carga	0-1100 min⁻¹
Frequência de martelamento	0-4000 min⁻¹
Energia de impacto	2.0 J
Fixação da broca	SDS-plus
Peso	3.0 kg
Capacidade de perfuração em aço	13 mm
Capacidade de perfuração em concreto/pedra	24 mm
Modos de funcionamento	Perfuração, percussão, cinzelamento (com parada de rotação)
Variador de velocidade	Sim, por gatilho com roda de ajuste
Inversão do sentido de rotação	Sim, seletor acima do gatilho
Punho auxiliar	Sim, ajustável
Batente de profundidade	Sim, ajustável
Isolação dupla	Sim
Indicador de ligação	Sim
Garantia	24 meses
Manutenção	Limpeza das aberturas de ventilação com ar comprimido, inspeção das escovas de carvão
Acessórios incluídos	Punho auxiliar, batente de profundidade (adaptador de mandril opcional)

Perguntas frequentes - ERH850 RYOBI

Como trocar uma broca no martelo perfurador RYOBI ERH850?

Para trocar uma broca, puxe o anel do mandril SDS+ para trás e segure-o. Insira a broca limpa girando-a até o batente, então solte o anel para travá-la. Verifique se está bem fixa puxando-a. Não se esqueça de desconectar a ferramenta antes de qualquer manuseio.

Como usar o modo de percussão no RYOBI ERH850?

Coloque o seletor de modo na posição T (percussão). Pressione o gatilho para iniciar. A percussão só está ativa quando a ferramenta está em funcionamento. Para desativar, gire o seletor para a posição de perfuração. Atenção: não force a broca, deixe o impacto fazer o trabalho.

Qual é a capacidade máxima de perfuração em concreto?

O RYOBI ERH850 pode perfurar até 24 mm em concreto e pedra. Em aço, a capacidade máxima é de 13 mm. Use brocas SDS+ adequadas.

Como ajustar a profundidade de perfuração?

Use o batente de profundidade fornecido. Afrouxe o parafuso, posicione o batente na distância desejada (a profundidade do furo corresponde à distância entre a ponta da broca e o batente), então aperte o parafuso.

Quais precauções de segurança devem ser tomadas durante o uso?

Use sempre óculos de proteção e uma máscara antipoeira. Use o punho auxiliar para um melhor controle. Não perfure sem antes localizar cabos elétricos e tubulações com um detector. Desconecte a ferramenta antes de trocar qualquer acessório.

Como inverter o sentido de rotação?

O seletor do sentido de rotação fica logo acima do gatilho. Para rotação horária (perfuração), empurre-o para a direita. Para rotação anti-horária (desaperto), empurre-o para a esquerda. Use-o apenas quando a ferramenta estiver parada.

Como fazer a manutenção do martelo perfurador RYOBI ERH850?

Após cada uso, limpe as aberturas de ventilação com ar comprimido (máx 3 bar). Inspecione regularmente as escovas de carvão: escovas desgastadas ou sujas causam faíscas e falhas. Nunca use produtos cáusticos nas partes plásticas.

Posso usar brocas padrão (não SDS+)?

Sim, se um adaptador de mandril estiver incluído ou disponível como opção. Este adaptador permite usar brocas cilíndricas para perfurar metal, madeira ou plástico. Siga as instruções de montagem do adaptador.

O que fazer se a ferramenta não ligar?

Primeiro verifique se a ferramenta está conectada e se a tomada de rede funciona. Certifique-se de que o indicador de ligação está aceso. Se o problema persistir, as escovas de carvão podem estar desgastadas: mande verificá-las em um centro de serviço autorizado Ryobi.

O ruído é alto? É necessário usar proteção auditiva?

Sim, o nível de ruído é de 89 dB(A) (pressão sonora) e 100 dB(A) (potência). É obrigatório usar proteção auditiva para evitar perda de audição. Use também luvas para reduzir as vibrações.

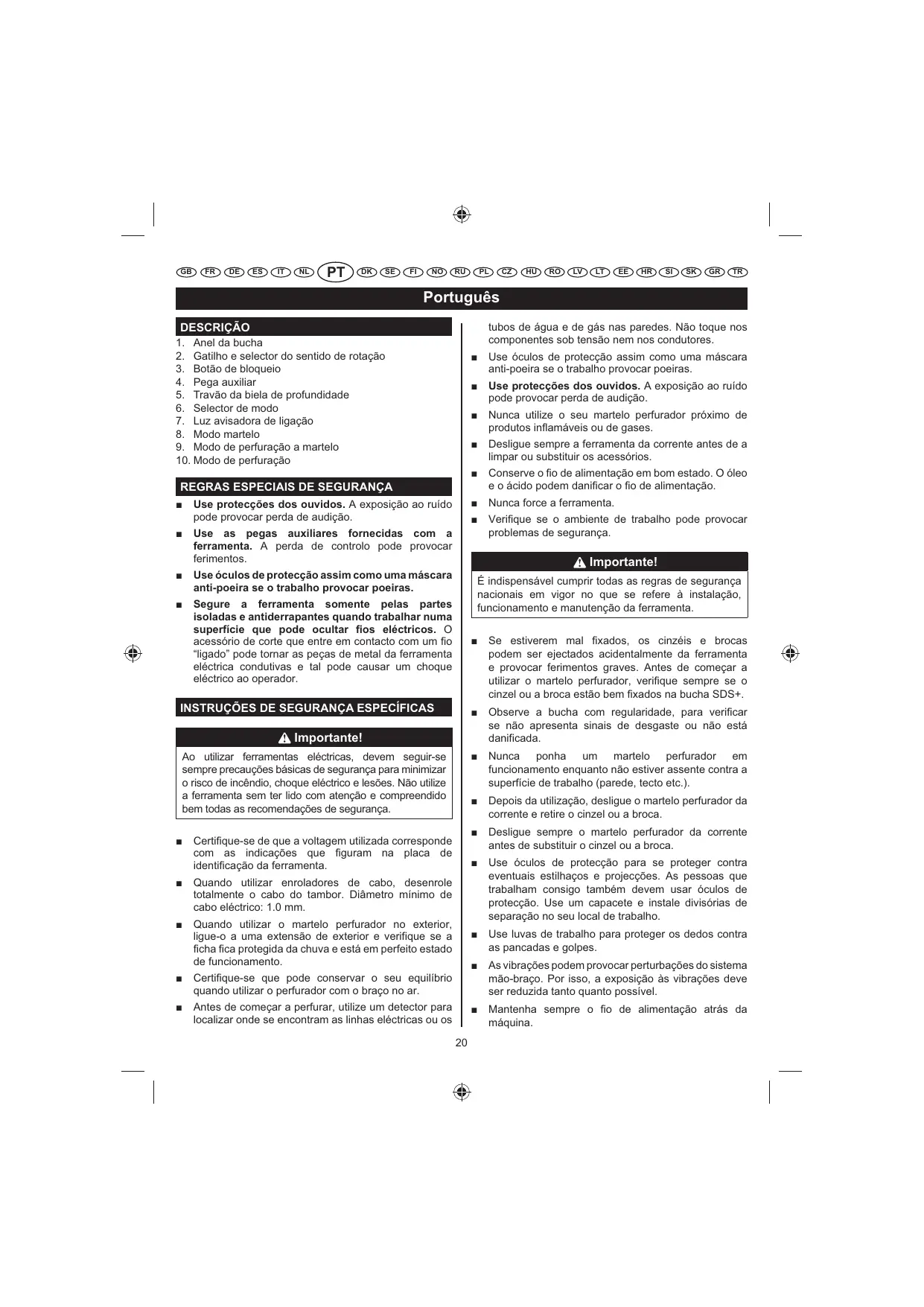

MANUAL DE UTILIZADOR ERH850 RYOBI

1. Anel da bucha
2. Gativho e selector do sentido de rotação
3. Botão de bloqueio
4. Pega auxiliar
5. Travers da biela de profundidade
6. Selector de modo
7. Luz avisadora de ligação
8. Modo martelo
9. Modo de perfuração a martelo
10. Modo de perfuração

REGRAS ESPECIALIS DE SEGURANCA

Use proteções dos ouvidos. A exposicao ao ruido pode provocar perda de audiacao.
Use as pegas auxiliares fornecidas com a ferramenta. A perda de controlo pode provocar ferimentos.
Use oculos de protecao assim como uma mascara anti-poeira se o trabalho provoc poeiras.
- Secure a ferramenta somente pelas partes isoladas e antiderrapantes quando travañar numa superficie que pode ocultar fios electricos. O acessório de corte que entre em contacto com um fio "ligado" pode tornar as peças de metal da ferramenta electrica conducivas e tal pode causar umCHOque electrolytico ao operador.

INSTRUÇÉS DE SEGURANÇA ESPECÍCías

Important!

Aoutilizar ferramentas eléctricas,devem seguir-se sempre precauçõesbasicas de seguranga para minimizar o risco offincéndio,choque electrico e lesões. Não utilize a ferramenta sem ter lido com atençoo e compreendido bem todas as recomendações de segurança.

• Certificado-se de que a voltagem'utiliza corresponde com as indentações que figuram na placar de identificacao da ferramenta.
• Quando utilizar enroladores de cabo, disenrole totalmente o cabo do tambor. Diametro minimo de cabo electrico: 1.0 ~mm .
• Quando utilizes o martelo perfurador no exterior, ligue-o a uma extensão de exterior e verifique se a ficha fica protegida da chuva e está em perfeito estado deestrutura.
• Certifique-se que pode conservar o seu equilibrio quando utilizes o perfurador com o braço no ar.
• Antes deveniraperfurar,utilizumdetectorpara localizaronde seencramas linhaselectricasouos

tubos de agua e de gás nas paredes. Não toque nos componentes sob tensão nem nos condutores.

Use oculos de protecao assim como uma mascar a anti-poeira se o trabalho provoc poiras.
Use proteções dos ouvidos. A exposicao ao ruido pode provocar perda de audiacao.
- Nunca utilize o seu martelo perfurador proximo de produits inflamáveis ou de gases.
- Desligue sempre a ferramenta da corrente antes de a limpar ou substituir os acessórios.
- Conserve o fio de alimentação em bom estado. O oleo e o acido pode danificar o fio de alimentação.
Nunca force a ferramenta.
- Verifique se o ambiente de trabalho pode provocar problemas de seguranca.

Important!

É indispensable cupleir todas as regras de seguranca nacionais em vigor no que se refere à instalacao,funacionamento e manutencao da ferramenta.

• Se estiverem mal fixados, os cinzeis e brocas podem ser ejectados acidentalmente da ferramenta e provocar ferimentos graves. Antes de quando autilizar o martelo perforador, verifique sempre se o cinzel ou a broca está bem fixados na bucha SDS+.
• Observe a bucha com regularidade, para verifiar se não apareça sinais de desgaste ou não está danificada.
• Nunca ponha um martelo perforador em acontecimientoupono não estiver assente contra a superficie de trabajo (parede, tecto etc.).
  DepoS da utilizesao, deslige o martelo perfurador da corrente e retire o cinzel ou a broca.
• Desligue sempre o martelo perforador da currente antes de substituir o cinzel ou a broca.
• Use óculos de proteção para se proteger contra eventuais estilhados e projecções. As pessoas que工作的agem consigo也是非常devem usar óculos de proteção. Use um capacete e instale divisórias de separação no seu local de trabalho.
  Use luvas de trabajo para proteger os dedos contra as pancadas e golpes.
• As vibrações podem provocar perturbações do sistemas não-braco. Para isto, a exposão às vibrações deve ser reduzida tanto quanto possivel.
• Mantenha sempre o fio de alimentação以及其他 da区内.

Portugues

Arrume a ferramenta fora do alcance das crianças.
- quando utilizes o martelo perforador, segure-o sempre com ambas as mãos e verifique que tem uma posicao estável.

ESPECIFICAÇÉS

Voltagem	230 V - 240 V ~ 50 Hz
Potência absorvida	710 W
Veloculdade em vazio	0-1100 min-1
Veloculdade do martelo (Golpes por minuto):	0-4000 min-1
Energia de impacto	2.0 J
Fixação	SDS-plus
Peso	3.0 kg
Capacidade de furação
aço	13 mm
betão/pedra	24 mm

ESPECIFICAÇÉS

ANTES DE COMEÇAR A FURAR

Inspeccione a area de trabajo e localize qualquer cabo eléctrico ou qualquer tubo de agua ou gás por meio de um detector.
- Antes de ligar o martelo perforador, certifique-se de que a voltagem utilizes corresponde com as indicações que figuram na placá de identificação da ferramenta.

COLOÇÃO E SUBSTITUÇÃO DOS ACESSORIOS

Ver figura 2 - 3.

Este martelo perfurador está equipado com um sistemas de fixação SDS-plus.

• Limpe o acessório que vai'utilizar e aplique uma boa camada de massa lubricamente antes de inserti-lo na bucha.
  Puxe o anel da bucha paraTRS e mantenha-o.nessa posicao.
  Insira o acessario limpo o mais longe possivel na bucha SDS+ fazendo-a rodar.
  Solte o anel da bucha para bloquear o acessatorio.
• Verifique se o acessario está bem bloqueado puxando por ele.

SUBSTITUÇÃO DO ACESSORIO DO SISTEMA SDS-PLUS

Empurre o anel da bucha para trás e substitua o acessório.

ADAPTADOR DE MANDRIL (SE INCLUDEO)

Para trabajo de perfuração em metal, madeira e plástico com brocas de perfuração que não tenham eixo SDS plus, encontrar-se disponible um adaptorato de perfuração.

LIGAR/DESLIGAR

Controlo da velocidade

A velocidade de perfuração pode ser modificada em qualquermomento por meio do gatião.Quanto maior for a pressão do dedo no gatião, maior sera a velocidade. Para limitar a velocidade Tmaxa de perfuração, seleciona a regulação pretendida por meio do botão de regulacao situado no gatião.

Botão de bloqueio

Se quiser utilizes o seu martelo perfurador numa velocidade constante, carregue no botao de bloqueio na posicao "ligar" quando conserva o gatilho apertado. Para desbloquear esta funcao, carregue brevamente no gatilho e solte.

PEGA AUXILIAR

Ver figura 4.

Por motivos de segurar,soleutilizoe martelo perforador se o punho auxiliar estiver montado.

Para desapertar o punho auxiliar e mudá-lo de posicao, rode o punho para a esquerda até que a base do punho fique solta. Ponha entao o punho na posicao desejada e bloqueie em seguida o punho rodando-o para a direita.

TRAVAO DA BIELA DE PROFUNDIDADE

Ver figura 5.

Monte o esbarro de profundidade. Desaperte o parafuso para regular a posicao do esbarro. A profundidade do furo sera equivalente a distancia entre a ponta da broca e a ponta do esbarro de profundidade.

SELECTOR DE MODO

Ver figura 6.

O martelo perfurador está equipado com uma paragem da percussao que permita uma perforacao impecavel.

Para desactivar o modo percussao, ponha o selector de modo em
Para activating o modo percussao, ponha o selector de modo em

O selector de modo permite-lhe mudar de modo de perfuração durante a utilização (com a condição, porque, de que a velocidade não sera muito alta). O modo selecionado soit tornaativo quando carregar no gatifilo para pôr a ferramenta a trabalho.

NOTA: Se rodar o selector de modo para a esquerda

Portugues

quando estiver a perfurar no modo percussao, pode danificar a broca. Desactive o modo percussao quando utilizea uma broca de diamante.

PARAGEM DA ROTACAO

O selector de modo do modelo ERH710RS aparena uma terceira posicao:paragem da rotação T, que para a rotação da bucha SDS+ mas conservando a funcao percussao.Esta funcao permite utilizes o martelo perfurador como martelo cinzelador, com a condição de que esteja equipado com um acessario adaptado.

INVERSÉO DO SENTIDO DE ROTAGÇÃO

O selector do sentido de rotação, situado por cima do gatilho, permite inverter o sentido de rotação da bucha. So é possivel usar este selector quando o martelo perforador está parado.

Pode escolher duas posições:

Para una rotação no sentido dos ponteiros do relógio: Ponha o selector do sentido de rotação para a direita.
Para una rotação no sentido inverso ao dos poneiros do relógio: Ponha o selector do sentido de rotação para a esquerda.

Important!

Quando perfurar no modo percussao, nao é necessario forcar o acessario. Uma pressao forte demaisprovaca inutilmente uma sobrecarga electrica do motor. Examine as brocas regular-mente. Afie ou substitua as brocas embotadas.

LUZ AVISADORA DE LIGACAO

A rebarbadora angular está equipada com uma luz vis达不到 a ligation que acende quando a ferramenta está ligada. Esta luz chama a sua atenção para o facto de que a ferramenta está ligada à corrente e que ela entra r em funcaoamento assim que carregar no gativho.

MANUTENÇÃO

AVISO

Ao realizar a manutenção utilize apenas peças de substituição identicas. O uso de quaisquer outras peças pode Criar perigo ou causar danos ao aparelho.

Desligue o martelo perforador antes de fazer qualquer regulaçao ou qualquer operacao de manutencao ou de limpeza.
Tenha o cuidado de conservar a sua ferramenta

sempleximpa.

• Nunca use agentes causticos para limpar as partes em plástico.
• Uma vez o trabalho terminado, recomenda-se de limpar as fendas de ventilacao com ar comprido (máx.3 bar) para fazer a accumulacao de po.
  Verifique com regularidade as escosvas de carvo (as escosvas de carvao sujas ou gastas provocam uma formacao anomal de chispas e de falhas do motor).

PROTECÇAODO AMBIENTE

Recycle os materiais em vez de pó-los directamente no lixo dométrico. Para proteger o ambiente, a ferramenta, os acessórios e as embalagens devem ser selecciónados.

SIMBOLO

Alerta de Segurarca

V Volts

Hz Hertz

Corrente alterna

W Watts

J Joule

n。 Velocidade em vazio

min-1 Nstreamo de roacoes ou movimentos por minuto

CE Conformidade CE

Isolamento duplo

Use proteção para os ouvidos

Use proteção para os olhos

Agradecemos que leia atentamente as instruções antes de.iniciar a boaquina.

Os apareiros eletricos antigos não devem ser eliminados juntamente com o lixo dométrico. Recicle onde existem instalações para oefeito. Verifique com as suas Autoridades Locais ou revendedor para obter informações sobre reciclagem.

Dansk

BESKRIVELSE

Este produit Ryobi está garantido contra os vicios de fabrico e as peças defeituosas por um prazo de vinte e quatre (24) vezes, a conta da data que faz feu no original da faktura emitta do vendedor ao utilizadora final. As deterioracoes provocadas pelo desgaste normal, por umautilização ou uma manutenção anomal ou não autorizada, ou por uma sobrecarga ficam excluidas da presente garantia assim ao os acessórios tais como baterias, lámpadas, láminas, ponteiras, sacos, etc.

No caso de mau的功能amento durante o periodo de garantía, queira enviar o produits NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Servico Autorizado Ryobi mais proxiesm.

Os seu direitos legais relativos ao produits defeituosnosão sào prejudicadas lepasrente garantia.

GARANTI - REKLAMATIONSRET

O nivel de emissão de vibrações fornecido esta folha de informações foi mecido em conformidade com o�试o uniformizado descripto en EN60745 e pode ser uso para comparar uma ferramenta com outra. Este pode ser uso para uma avaliação preliminar do exposão. O nivel de emissão de vibração declarado refere-se a aplicação principal da ferramenta. Contudo, se a ferramenta para uso para aplicações differentes, com accesórios differentes ou não fordevidamente mantácia, a emissão de vibrações pode diferir. Isto pode fazer重大项目 significativamente o nivel de exposão ao longo do periodo de trabalho total.

Um aestimativa do niven de exsipacion as viraconoes deve ter, tambem, em consideracao o tempo durante o qual a ferramenta esta desigada ou em que está ligada mas nao esta realization quaoar travafo. Isto pode reduzir significativamente o niven de exsipacion durante o periodo total de做工alho. Identificme medias adiconais de seguranaque protejam o operario dos efeitos da vibrationao como a manutenao da ferramenta e dos accesorios, a manutenao das moos quentes e a organologia de padros de做工alho.
