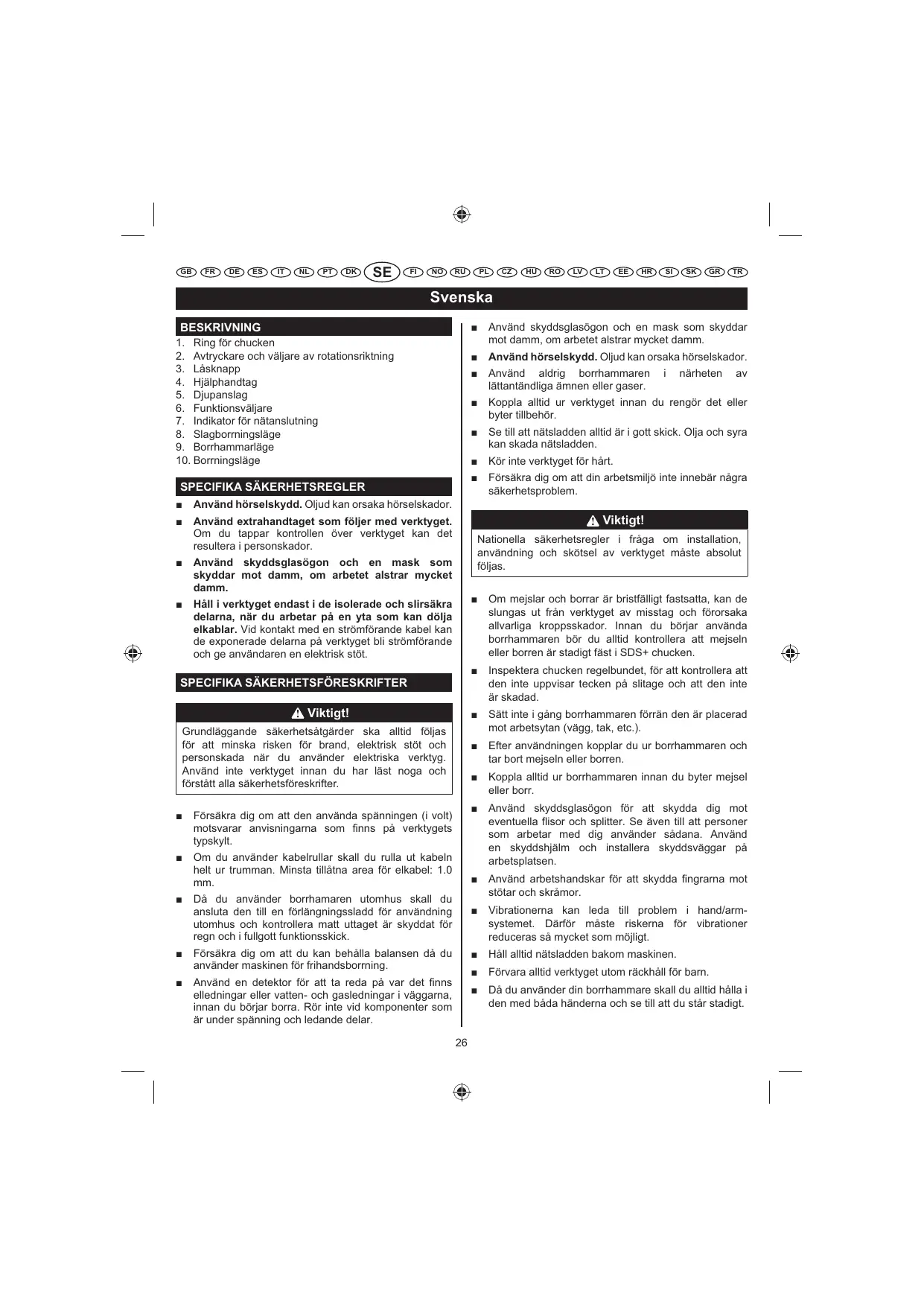

BRUKSANVISNING ERH850 RYOBI

1. Ring for chicken
2. Avtryckare och väljare av rotationsriktning
3. Lasknapp
4. Hjalphandtag
5. Djupanslag
6. Funktionsväljare
7. Indikator for natanslutting
8. Slagborningslage
9. Borrhammarlage
10. Borrningslage

SPECIFIKA SAKERHETSREGLER

Använd hörskyydd. Oljud kan orsaka hörskskador.
Använd extrahandtaget som följer med verktyget. Om du tapping kontrollen über verktyget kan det resultera i persorskador.
Använd skyddsglasögon och en mask som skyddar mot damm, om arbetet alstrar mycket damm.
Häll i verktyget endast i de isolerade och slirsäkra delarna, nar du arbetar pa en yta som kan dölja elkablar. Vid kontakt med en stromforande kabel kan de exponerade delarna pa verktyget bli stromforande och ge användaren en elektrisk stöt.

SPECIFIKA SÄKERHETSFÖRESKRIFTER

Viktigt!

Grundläggande sakerhetsatgärder ske alltid foljas for att minska risken for brand, elektrisk stöt och personskada nar du anvander elektriska verktyg. Anvand inte verktyget innan du har latent noga och forstatt alla sakerhetsforeskrifter.

Forska dig om att den anvanda spänninger (i volt) motsvarar anvisningarna som finns pa verktygets typskylt.
- Om du anvander kabelrullar skall du rulla ut kabeln helt ur trumman. Minsta tillatna area for elkabel: 1.0 mm.
Dá du använder borhamaren utomhus skall du ansluta den tillen förlängningsladd for användning utomhus och kontrollera matt uttaget ar skyddat for regn och i fullgott Funktionsslick.
Forsakra dig om att du kan behalla balansen da du anvander maskinen for frihandsborrning.
Använd en detektor for att ta reda pa var det finnselledningar eller vatten- och gasledningar i vaggarna, innan du börjar borra. Ró inte vid componenter som ar under spanning och ledande delar.

Använd skyddsglasögon och en mask som skyddar mot damm, om arbetet alstrar mycket damm.
Anvand horselskydd. Oljud kan orsaka horselskador.
Använd aldrig borrhammaren i narheten av lättantändliga amnen eller gaser.
Koppla alltid ur verktyget innan du rengör det aller byter tillbehör.
Se till att natsladden alltid ar i gott skick. Olja och syra kan skada natsladden.
Kör inte verktyget für hart.
Forsakra dig om att din arbetsmiljö inte innebär nagra sakerhetsproblem.

Viktigt!

Nationella sakerhetsregler i fraga om installation, anvandning och skötsel av verktyget maste absolut följas.

• Om mejslar och borrar ar bristfälligt fastsatta, kan de slungas ut fran verktyget av misstag och fororsaka allvarlga kroppsskador. Innan du börjar anecdva borhammaren bör du alltid kontrollera att mejseln eller borraren stadigt fäst i SDS+ chucken.
  Inspektera chicken regelbundet, for att kontrollera att den inte uppvisar tecken på slitage och att den inte ar skadad.
  Satt inte i gäng borrhammaren forran den ar placerad mot arbetsytan (vagg, tak, etc.).
• Efter användingen koplar du ur borrhammaren och tar bort mejseln eller borren.
  Koppla alltid ur borrhammaren innan du byter(mejsel eller borr.
• Använd skyddsglasögon für att skydda dig mot eventuella floris och splitter. Serlen till att personer som arbetar med dig använder sādana. Använden skyddshjälm och installera skyddsväggar pa arbetsplatsen.
  Använd arbetshandskar für att skydda fingrna mot stötar och skramor.
  Vibrationerna kan leda till problem i hand/arm-systemet. Därfor maste riskerna for vibrationer reduceras sá mycket som möjigt.
  Häll alltid nätsladden bakom maskinen.
  Forvara alltid verktyget utom rackhall for barn.
  Dá du anvander din borrhammare skall du alltid halla i den med báda händerna och se till att du stár stadigt.

Svenska

SPECIFIKATIONER

Spanning	230 V - 240 V ~ 50 Hz
Uteffekt	710 W
Tomgangshastiget	0-1100 min-1
Hammarhastiget (Slag per minut)	0-4000 min-1
Slagenergi	2.0 J
Fäste	SDS-plus
Vikt	3.0 kg
Maximal borrningskapacitet:
stål	13 mm
betong/sten	24 mm

ANVÄNDNING

INNAN DU BÖRJAR BORRA

• Granska arbetsytan och lokalisera alla elkablar samt alla vatten- och gasledninger med en detektor.
  Försakra dig om att den använda natspänningen motvarsar anvisingarna som finns på verktygets typskylt, innan du ansluter verktyget.

MONTERING OCH BORTTAGNING AV TILLBEHÖR

Se bild 2-3.

Borhammaren ar utrustad med fastsattningsystemet SDS-plus.

• Rengör det tillbehör som du ämnar använda och strykett sunt lager smörjmedel pa det innan du für in det iSDS+ chicken.
  Dra chuckringen bakat och halld den kvar i detta lage.
  For in ett rent tillbehör sá langt som möjigt i SDS+ chucken genom att vrida fast den.
  Lossa chuckringen for att spanna fast tillbehoret.
• Kontrollera att tillbehöret ar stadigt fastspärrat, genom att dra i det.

LOSSTAGNING AV TILLBEHÖRET UR SDS-PLUS SYSTEMET

Dra chuckringen bakat och ta bort tillbehoret.

CHUCKADAPTER (OM DETINGAR)

För borning i metall, trä och plast med borrspetsar som inte har SDS-plus-skaft fi nns chuckadaptern tillganglig.

STARTA/STOPPA

Kontroll av hastigheten

Borningshestigheten kan andras när som helst med hjälp av avtryckaren. Ju större tryck du anbringar pa strombrytaren, dato mer ökar hastigheten. För att begränsa den maximala borningshestigheten bör du valja önskad inställning med hjälp av tumhjulet som finns pa avtryckaren.

Lasknapp

Om du vill anecdva borhammaren for kontinuerlig drift i en viss hastiget, tryck pa Iasknappen i paslaget lage medan du haller avtryckaren intryckt. Du kan la sa upp denna Funktion genom att trycka kort pa avtryckaren och sedan slappa upp den.

HJALPHANDTAG

Se bild4.

Av sakerhetsskal skall du anzenda borrhammaren endast om hjalphandtaget ar pa sin plats.

For att lossa hjalphandtaget och andra dess lage vrider du handtaget mot vander anda tills dess fot ar los. Placer da handtaget i onskat lage och sparra sedan fast det genom att vrida handtaget mot Hoger.

DJUPANSLAG

Se bild5.

Montera djupanslaget. Lossa skruven for att stalla in anslagets lage. Djupet pa det uppborrade hallet motsvarar avstandet mellan,anden av borbiten och,anden av djupanslaget.

FUNKTIONSVÄLJARE

Se bild6.

Borrhammaren ar utrustad med ett slagstopp som mojiggor en smidig borming.

• Om du vill avaktivera slagfunktionen staller du Funktionsväljaren pa.
• Om du vill aktivera slagfunktionen ställer du Funktionsväljaren på!.

Med faktionsvaljaren kan du byta borringsfunktion under anvandningen (pà villkor att hastigheten inte ár for hog). Den valda funktionen blir aktiv Först dà du trycker pà avtryckaren for att satta i gäng verkytget.

NOTERA: Om du vrider functiktsvaljaren mot vänster dà du borrar i slagborrningslåge, riskerar du att skada borren. Avaktivera slagborrningslåget dà du använden diamantborr.

Svenska

AVSTÄNGNING AV ROTATIONEN

Funktionsvaljaren pa modellen ERH710RS harett tredje lage:avstangning av rotationen T, som stoppar rotationen av chucken SDS+, men haller kvar slagborrningsfunktion. Denna fonction grot möglit att annvanda borrhammaren som mejselhammare, forutsatt att den utrustats med ett lamplig tilbehör.

OMKASTNING AV ROTATIONSRIKTNING

Omkopplaren for val av rotationsriktnng, som befinner sig strax ovenfor avtryckaren, kan anvandas for att kasta om chuckens rotationsriktng. Denna omkopplare kan anvandas endast da borrhammaren ar stillastende.

Du kan valja mellan två lagen:

For rotation medurs: Placera omkopplaren for val av rotationsriktning mot hoger
For rotation moturs: Placera omkopplaren for val av rotationsriktning mot vänster

Viktigt!

Dà du arbetar i slagbornoingsläge behöver du inte trycka pa tillbehöret. Ett För kraftigt tryck skulle förorsaka en elektrisk überbelastning av motorn, alldeles i onödan. Granska tillbehören regelbundet. Slipa eller byt ut sloa tillbehör.

INDIKATOR FÜR NÄTANSLUTNING

Vinkelslipen ar urustad med en indicator for natslutninq som tands d'verktyget ansluts till natet. Denna kontrollampa gorg dig uppmarksam pa att verktyget ar under spanning och att det satti gang sa fort du trycker pa avtryckaren.

UNDERHALL

WARNING

Använd endast identiska originaldelar nár du servar maskinen. Användning av andra delar kan orsaka fara ellerprodukstkada.

Koppla ur borhammaren innan du utfor nagon installingn eller nagot annat underhalls-ller rengoringsarbete.
- Set till att verktyget alltid ar rent.
Anvand inte fratande amnen vid rengoring av plastdelar.
Dá arbetet ár sluftörrekommender vi att rengöra ventilationsöppningarna med tryckluft (max.3 bar) for

att undvika anhopning av damm.

• Granska regelbundet elborstarna (smutsiga aller slitna elborstar leder till onormal gnistbildning och misständning av motorn).

MILJÖSKYDD

Ramaterialen bor ateranvandas i stallet for att kastas i hushallsavfallet. For att skona miljon ka verktyget, tillbehoren och emballagen sorteras.

SYMBOL

Sakerhetsvarning

V Volt

Hz Hertz

Vaxelstrom

W Watt

J Joule

Tomgangshastighet

min-1 Antal varv eller roelser per minut

CE-konformitet

Dubbelisolering

Bär hörselskydd.

Använd skyddsglasögon

Läs instruktionerna ordentlich innan start av maskinen.

Gamla elektroniskaprodukter sk inte kastas med hushalssoporna. Återvinn där sādana facilititer finns. Kontrolera med din lokala myndighet eller saljaren for att få atervinningsts.

Suomi

KUVAUS

Ryobi garanter denna produkt mot fabrikationsfel och defekta delar under tjugofrya (24) manader, raknat fran det datum som anges pa originalfakturan faststalld av aterforsaljaren och overlamnad till slutanvandaren.

Denna garanti täcker inte skador som fororsakas av normal slitage, av onormal eriler otilatien använding ell skötsel, ell er av overbelastning. Den täcker inte heller tillbehör som batterier, glödlampor, blad, andstycken, päsar, osv.

I handelse av felaktig Funktion medan garantin ar i kraft skallprodukten sändas UTAN ATT DEMONTERAS tillsammans med inköpsbeviset till leverantoren ellerr till narrmaste servicecenter som auktoriserats av Ryobi.

De rattigheter som lagen ger i forhalleand till defekta produit irfagasats. inte av denna garantit.

TAKUUEHDOT

Vibrationsniværna son uppiges i det hare Dokumentet har upmæs i enlight med ett standardiserat test som beskrivs i EN60745 och som kan anvandas for att jämföra verktyg. Det kan anvandas som en preliminarið demorvan den vraham sorn anvården utsätfs. De deklarere动作svardena motsvarar de som uppSTAR nár verktyg anvands i sitt huvusdyfe. Om verktyg anvands i andra syften, med andra tilbehör ell er om verktyg ar daliqt underhallet kan vibrationsniværna varara anorrunda. Det kan kraftigt öka vibrationsniværna over den totala arbetsperioden.

En uppskattning av vibrationsniväerna som användaren utsatsk for ska och ta hansyn til de stunder där verktyge ar avstangt och nar det gär pa torngå. Detta kan kraftigt minska vibrationsniväerna over den tota arbeitsperioden. Andra sakerhetsgärder som kan skydda användaren frän effekterna av vibrationener ár: underhälling av verktyget och tillbehörne, hälla händerna varma och organera arbeitsättag.
