SMP 8.2 - Table de mixage audio SYNQ AUDIO RESEARCH - Notice d'utilisation et mode d'emploi gratuit

Nombre de canaux	8
Effets intégrés	Oui
Connectivité USB	Oui
Type de mixeur	PA (Public Address)
Entrées micro	Oui, XLR
Entrées ligne	Oui, jack 6,35 mm
Sorties	Principale, casque
Alimentation	Alimentation secteur
Contrôle de volume	Potentiomètres
Égaliseur	Oui, 3 bandes
Dimensions	Non précisé
Poids	Non précisé
Utilisation recommandée	Sonorisation, live, enregistrement
Compatibilité système	Windows, Mac OS
Manuel disponible en	EN, FR, NL, DE, ES, PT

FOIRE AUX QUESTIONS - SMP 8.2 SYNQ AUDIO RESEARCH

Comment allumer le SYNQ AUDIO RESEARCH SMP 8.2 ?

Pour allumer le SYNQ AUDIO RESEARCH SMP 8.2, branchez l'appareil à une source d'alimentation et appuyez sur le bouton d'alimentation situé à l'arrière de l'appareil.

Que faire si le son est distordu ?

Vérifiez les connexions des câbles audio, assurez-vous qu'ils sont bien branchés. Réduisez le niveau de gain sur l'appareil et vérifiez les réglages de votre source audio.

Comment régler le niveau de sortie ?

Utilisez le potentiomètre de niveau de sortie situé sur le panneau avant de l'appareil pour ajuster le volume à votre convenance.

Le SMP 8.2 ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché à une prise fonctionnelle. Testez avec un autre câble d'alimentation ou une autre prise pour éliminer la possibilité d'un problème d'alimentation.

Comment connecter le SMP 8.2 à d'autres équipements ?

Utilisez des câbles XLR ou TRS pour connecter le SMP 8.2 à vos équipements audio. Assurez-vous de respecter les entrées et sorties correspondantes.

Que faire si l'appareil surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé. Évitez de bloquer les évents et ne l'utilisez pas à des niveaux de volume excessifs pendant de longues périodes.

Comment effectuer une mise à jour du firmware ?

Consultez le site officiel de SYNQ AUDIO RESEARCH pour télécharger la dernière version du firmware et suivez les instructions fournies pour effectuer la mise à jour.

L'appareil fait du bruit de fond, comment le réduire ?

Vérifiez les câbles et les connexions pour vous assurer qu'ils ne sont pas endommagés. Éloignez l'appareil des sources d'interférences électromagnétiques comme les téléviseurs ou les ordinateurs.

Comment nettoyer le SYNQ AUDIO RESEARCH SMP 8.2 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la finition.

Où trouver le manuel d'utilisation du SMP 8.2 ?

Le manuel d'utilisation est disponible sur le site officiel de SYNQ AUDIO RESEARCH dans la section support ou téléchargement.

MODE D'EMPLOI SMP 8.2 SYNQ AUDIO RESEARCH

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ®. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS : NOUVEAUTÉS, ACTIONS SPÉCIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW. BEGLEC. COM

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

Table de mixage PA à 8 canaux dotée d'une architecture à bruit de fond très faible - Processeur d'effets DSP interne : 24 bits, 100 présélections et interrupteur à pied - Entrée et sortie USB permettant l'enregistrement direct vers un ordinateur - 4 canaux à entrées symétriques, 2 mono + 3 stéréo :

• Gain d'entrée
• Insertions sur les canaux mono
• Indication des pics @ -5 dB
• Filtre salle haut @ 75 Hz
• Égalisation à 3 bandes 1 AUX send
• EFX send pour la section des effets (post)
• Contrôle PAN / BAL
• Inverseur PFL
• Réglage de niveau de sortie
• Alimentation fantôme sous 48 volts sur tous les micros à entrée symétrique
• Possibilité d'utiliser des effets externes
• Contrôle général G/Dr de sortie symétrique
• Sorties casque et control room
• VU-mètres à LED de 2 x 10 segments
• Transformateur de puissance externe

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertisements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

Mode d'emploi - Mixer SMP 8.2 - Alimentation secteur

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-mêmes. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie : usage uniquement à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie : appareil construit selon les normes de sécurité classe II

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet article. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimale pour en permettre une ventilation suffisante est de 5cm.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Pour éviter tout risque de choc électrique, cet appareil doit être remplacé uniquement avec l'adaptateur secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un module identique.
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V!
• L'appareil doit être à la masse selon les règles de sécurité.
• Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• èces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

Connexions

Pour plus d'informations sur les connexions, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, vidéos,...

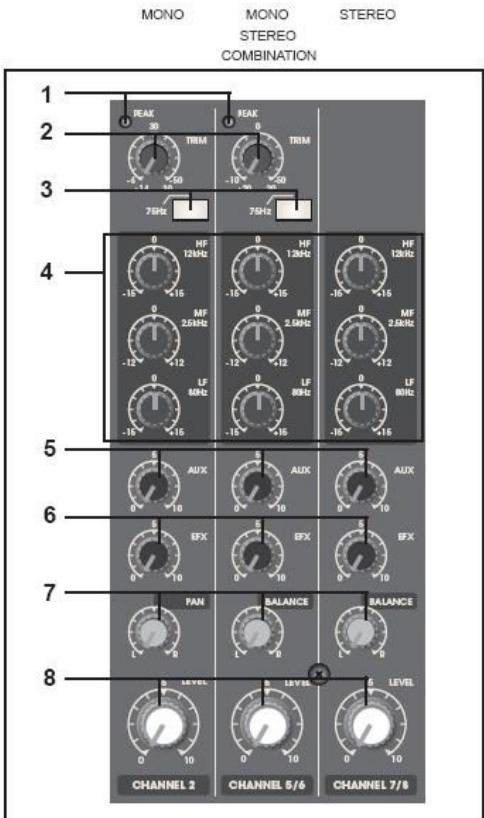

1. LAMPE TEMOIN À LED de PICS de niveau

Ce témoin à LED montre le niveau du signal d'entrée du canal. L'indicateur de pic de niveaux s'allume quand le signal d'entrée atteint un niveau inférieur de 5 dB au niveau d'échelage, c'est-à-dire, au niveau auquel le canal commence à émettre de la distorsion. Cet indicateur montre le niveau du signal après l'égalisation et avant l'arrivée au curseur de canal. Si l'indicateur de pics ne reste pas allumé seulement de manière très brève pendant les transitoires de haut niveau, il y a lieu de corriger le niveau via le contrôle TRIM, afin de diminuer la sensibilité d'entrée du canal. Si cette solution ne fonctionne pas, il faut réduire le niveau de sortie de la source connectée à ce canal.

2. TRIM Control (controle de sensibilite d'entree)

Suivant le niveau du signal d'entrée, utilisez ce bouton pour ajuster l'entrée au niveau le plus approprié. Le meilleur compromis entre le rapport

signal sur bruit et le degré de dynamique sera atteint quand on a ajusté le trim control de manière à ce que l'indicateur de pics ne s'allume qu'occasionnellement. Ce contrôle ajuste la sensibilité d'entrée du micro raccordé à ce canal entre - 50 dB et - 6 dB; quant à la sensibilité d'entrée ligne, elle se situe entre - 30 dB et + 14 dB.

Les canaux d'entrée qui combinent mono et stéréo ont une sensibilité située entre + 20 dB et - 20 dB.

3. Touche de filtre salle haut (HPF = high pass filter):

Cette touche met le HPF en ou hors service. Pour permettre le HPF en service, appuyez sur le bouton. Ce HPF coupe les fréquences qui sont situées en dessous de 75Hz

4. 'Equalizer

Cette égalisation à trois bandes ajuste les aigus, les médiums et les basses du canal. Le fait de placer le bouton en position "0" correspond à une réponse en fréquence neutre. Le fait de tourner le bouton vers la droite augmente le niveau de la bande de fréquences correspondante, tandis que le fait de tourner le bouton vers la gauche a pour effet de diminuer le niveau de la bande de ces fréquences.

Le tableau ci-dessous montre le type d'égalisation, la fréquence centrale et l'augmentation ou la diminution maximale de niveau pour chacune des trois bandes de fréquences.

CONTROL	MAX. BOOST/CUT	FREQUENCY	TYPE
HIGH	±15dB	12kHz	Shelving
MID	±12dB	2.5kHz	Peaking
LOW	±15dB	80Hz	Shelving

5. Controle aux

Ce bouton AUX contrôle le niveau du signal que le canal envoie au bus AUX.

Si vous utilisez des canaux stéréo, les signaux des canaux G et DR sont mélangés et envoyés vers le bus AUX.

Les contrôles AUX sont réglés de façon pre-fader (avant le curseur), les sorties auxiliaires ne sont pas influencées par la position du réglage du niveau de sortie du canal, et elles sont utilisées pour contrôler les moniteurs (haut-parleurs de retour de scène).

6. Controle des EFFETS

Ce bouton contrôle le niveau des signaux envoyés vers les effets (en fait, vers le jack FX SEND situé sur le panneau avant et vers le module des effets internes). Les signaux des canaux mélangés à cet endroit ont leur niveau général fixé par le contrôle EFX SEND.

Etant donné que ce contrôle est situé après les curseurs des canaux, le niveau du signal sera affecté par le réglage des curseurs de canaux.

PAN (panoramique pour les canaux mono)

Ce contrôle répartit les signaux d'un canal entre les buses générales G et DR ; il détermine ainsi la position perçue par l'auditeur des signaux de ce canal dans le champ de l'image stéréo. Par exemple, si un contrôle PAN est tourné à fond vers la gauche, le son de ce canal ne sera entendu que via le haut-parleur gauche du système d'amplification.

Par contre, s'il est tourné à fond vers la droite, le son de ce canal ne sera entendu que via le haut-parleur droit du système d'amplification.

Les réglages intermédiaires auront pour conséquence de "placer" le son à des endroits correspondants dans le champ de l'image stéreo.

Balance (pour les canaux stéréo)

Ce contrôle ajuste la balance du signal d'entrée, donc la puissance relative entre le canal G et le canal DR dans l'image stéreo.

Le fait de tourner le contrôle de balance vers la gauche semble "déplacer" la source sonore vers le bus général de gauche ; à l'inverse, le tourner vers la droite semble "déplacer" la source sonore vers le bus général de droite.

8. Reglage du niveau de SORTIE du CANAL

Il s'agit du contrôle principal qui fixe le niveau d'un canal. C'est lui qui détermine le niveau du signal qui est envoyé d'un canal vers les bus généraux et les bus d'effet situés après les curseurs (effet). Ce sont les réglages du niveau de sortie des canaux d'entrée qui "construisent" le mix général, autrement dit, la balance des niveaux sonores des différents instruments et/ou des autres sources connectées aux entrées. Quand un canal n'est pas utilisé, son niveau de sortie devrait être mis en position minimum afin de prévenir toute addition de bruits parasites qui pourraient parvenir vers les sorties générales et/ou autres.

(ecran a cristaux liquides)

Le nombre de l'effet DSP sélectionné est affiché à l'écran.

2. Selecteur de programme DSP

Tournez le bouton de sélection des programmes pour sélectionner l'un des 100 effets digitaux intégrés. Le processeur d'effets digitaux à 24 bits génère des effets de haute qualité comme du retard (delay), du chorus et de la réverbération.

3. TOUCHE DSP On/Off

Cette touche permet de mettre les effets digitaux internes en ou hors service.

4. Réglage de RETOUR des EFFETS

Ce bouton de réglage permet de doser le niveau du signal envoyé par les effets digitaux intégrés vers les bus des sorties générées.

5. CTRL ROOM /PHONES

Contrôle le niveau du signal des sorties PHONES (casque) et CONTROL ROOM

6. Réglage du niveau de SORTIE general g-dr

Ce sélecteur ajuste le volume de sortie final qui est envoyé vers les sorties générées G et DR.

7. Controle de RETOUR (RETURN) aux STEREO

Ces contrôles ajustent le niveau du signal en provenance des jacks AUX RAYR (L (MONO) et R), reliés aux bus du mélange général MAIN L/R.

8. Controle 'TAPE IN'

Ce bouton contrôle le niveau du signal de return en provenance des connexions TAPE IN RCA et qui sont dirigées vers la sortie générale G-DR.

9. VU-METRES

Ces deux lignes de LED affichent le niveau du signal de sortie MAIN L/R. Le repère '0' correspond au niveau de sortie de référence, qui est de + 4 dB.

10. LAMPE TEMOIN D'alimentation

Cette lampe témoins s'allume quand l'interrupteur général de mise sous tension est en position de fonctionnement.

11. TOUCHE D'alimentation fantome

Cette touche met l'alimentation fantôme en ou hors service. Si vous mettez LA TOUCHE en position de fonctionnement, le mixer fournit du courant à tous les canaux qui possèdent une entrée micro de type XLR.

Il faut utiliser cette touche quand on a recours à un ou plusieurs micros à condensateur, car ces derniers ont besoin d'un courant externe, qui est fourni par le mixer.

Remarque : quand cette touche est en position de fonctionnement, le mixer fournit du courant de type CA + 48 V aux broches 2 et 3 de tous les connecteurs de type XLR des entrées pour micros.

Il faut s'assurer que cette touche est bien en position haute ( ) si on n'a pas besoin de l'alimentation fantôme.

Lorsque cette touche est pressée ( ), il y a lieu de s'assurer que seuls des micros à condensateur sont connectés aux prises d'entrée XLR.

En effet, des appareils autres que des micros à condensateur risqueraient d'être endommagés au cas où ils seraient connectés au circuit d'alimentation fantôme.

Veuillez cependant noter que la touche peut être laissée sans problème en position de fonctionnement quand les micros de type dynamique sont de type symétrique.

Afin d'éviter de possibles dégâts, il y a lieu d'éteindre l'amplificateur (sur des haut-parleurs actifs) AVANT de mettre cette touche en ou hors service. Nous recommandons également que vous régliez tous les contrôles de sortie en position minimale AVANT de mettre cette touche en ou hors service, et ce, afin d'éviter que des bruits de forte ampleur ne se fassent entendre : cela pourrait occasionner des pertes au niveau de l'audition des personnes concernées, et/ou des dégâts au niveau des appareils.

12. LAMPE TEMOIN De l'alimentation fantome

Cette lampe témoins'allume quand l'interrupteur de l'alimentation fantôme est en position de fonctionnement.

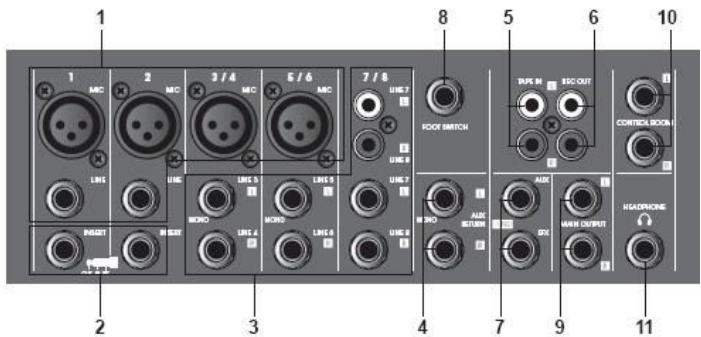

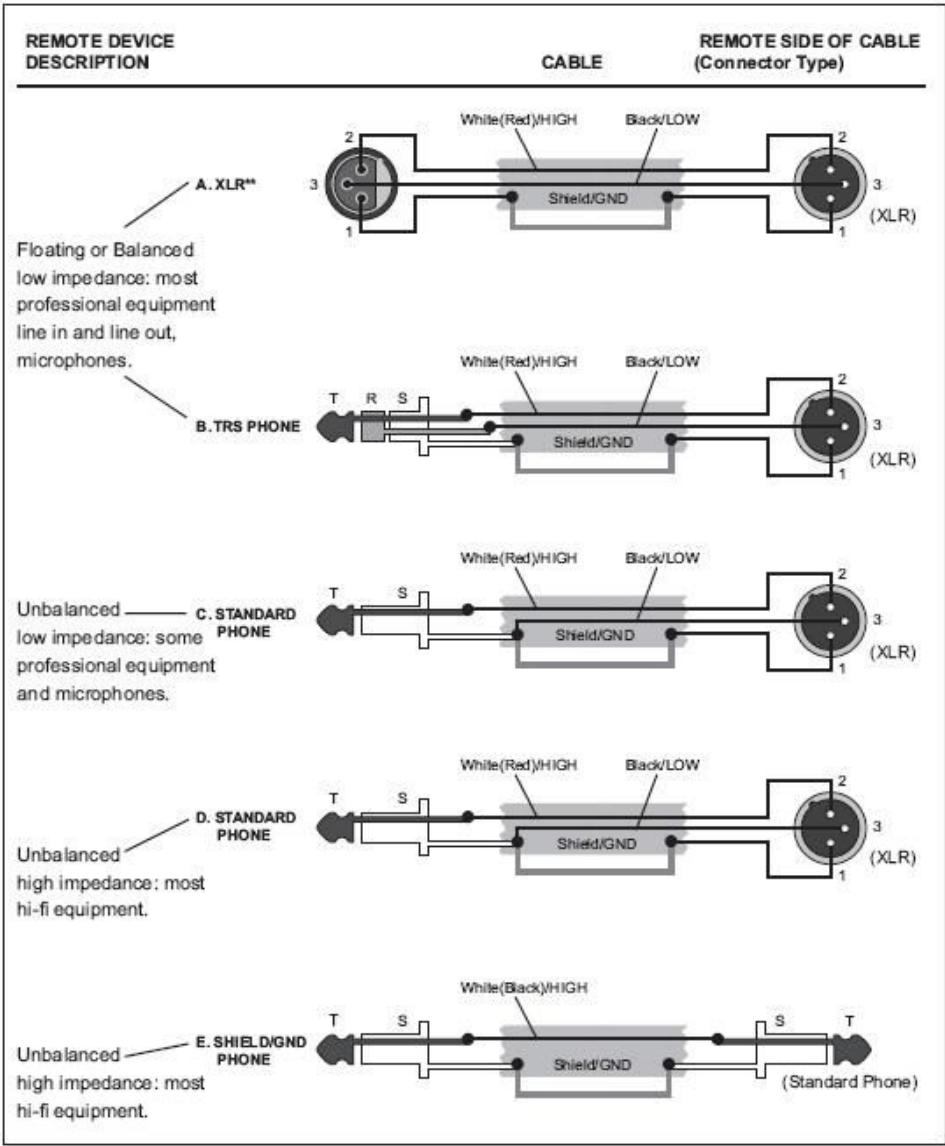

Connexions XLR symetriques pour MICROS

Il s'agit de connecteurs symétriques de type XLR (1 = masse; 2 = point chaud; 3 = point froid)

Connexions symetriques d'entree pour ligne

Pour les signaux d'entrée ligne symétriques ou asymétriques, le mixer possède des connecteurs de type jack (1/4"TRS), comme ceux qui sont utilisés pour la plupart des claviers électroniques, des synthétiseurs, des enregistreurs et des sorties ligne des autres mixers.

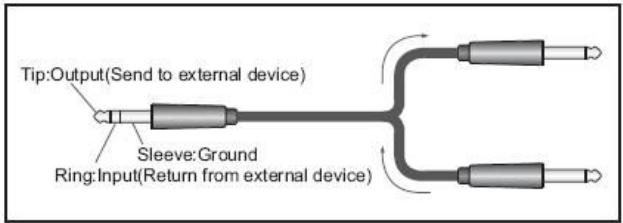

2. JACK d'insertion (e/s) d'un CANAL

Il s'agit de jacks d'entrée et de sortie (E/S = I/O en anglais) situés entre l'amplificateur principal et le filtre passe-haut.

Ces jacks peuvent être utilisés pour connecter (de manière indépendante) tel ou tel canal à des appareils tels que des égaliseurs graphiques, des compresseurs et des filtres anti-bruits. Il s'agit de jacks TRS (tip, ring, sleeve = pointe, anneau, manchon) qui permettent des opérations bidirectionnelles.

Remarque: la connexion à un point d'insertion d'E/S nécessite l'usage d'un câble d'insertion spécifique et vendu séparément. En voici une illustration ci-dessous.

Il s'agit de connecteurs d'entrée stéréo ligne asymétriques

3. Connecteurs d'entree d'un CANAL

Deux types de connecteurs doivent être distingués : ceux de type jack et ceux de type RCA (aussi appelés Cinch). Pour les signaux stéréo, il va de soi que vous devez connecter les deux canaux, le gauche et le droit.

Les canaux CH 9/10 et CH 11/12 peuvent également être utilisés avec des signaux mono. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne détecte aucun connecteur sur l'entrée de droite, il va "étendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

Remarque : Les canaux 7/8 proposent 2 types d’entrées : des connecteurs de type jack et de type RCA.

Attention, il y a lieu de n'utiliser qu'un seul de ces connecteurs : autrement dit, n'utilise jamais les deux types de connecteurs en même temps pour le même canal.

4. JACKS STEREO De RETOUR GAUCHE (MONO) et DROIT

Il s'agit de connecteurs d'entrée ligne, de type jack (1/4" TRS). Les signaux reçus par ces jacks sont envoyés vers le bus général et vers les bus AUX. Ces jacks sont sur tout utilisés afin de recevoir les signaux de retour d'un effet externe (réverbération, retard, etc...).

Remarque : Ces jacks peuvent aussi être utilisés comme une entrée auxiliaire stéréo. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne détecte aucun connecteur sur l'entrée de droite, il va "étendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

5. Connecteurs RCA 'TAPE IN

Servez-vous de ces connecteurs RCA quand vous voulez connecter un lecteur de CD, de DAT, ou d'autres sources de son exter directement au mixer à des fins de monitoring.

Il vous est loisible d'ajuster le niveau du signal en ayant recours au réglage 'TAPE/USB' qui se trouve dans la section des contrôles généraux.

6. Connecteurs RCA 'REC OUT

Les connecteurs REC OUT envoient les signaux du bus général qui sont prélevés avant le curseur.

7. Connecteurs JACKS 'SEND

Il s'agit de connecteurs asymétriques de type jack.

*AUX

Ces jacks de sortie correspondent respectivement aux signaux des bus AUX. Un exemple d'utilisation de ces jacks est de les connecter à des moniteurs de scène actifs.

*EFX

Un exemple d'utilisation de ces jacks est de les connecter à des unités d'effets externes.

8. Connecteur d'interrupteur a PIED

Un interrupteur à pied peut être connecté à ce jack d'entrée ; il sert à mesurer les effets digitaux en ou hors service.

Il s'agit de jacks de sorties symétriques de 1/4". Il faut connecter ces sorties aux amplis de puissance qui alimentent les haut-parleurs de l'installation de PA. Autre possibilité : utiliser ces sorties pour enregistrer les signaux qui sont influencés par les curseurs généraux des sorties.

10. JACKS de SORTIE 'control ROOM

Il s'agit de jacks asymétriques d'1/4" dont les signaux de sortie sont contrôlés par le contrôle CTRL ROOM / PHONES

Ils sont généralement utilisés pour se connecter à un système de monitoring.

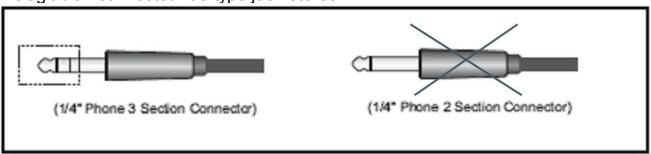

11. JACK pour le CASQUE

Il s'agit d'un connecteur de type jack stéréo.

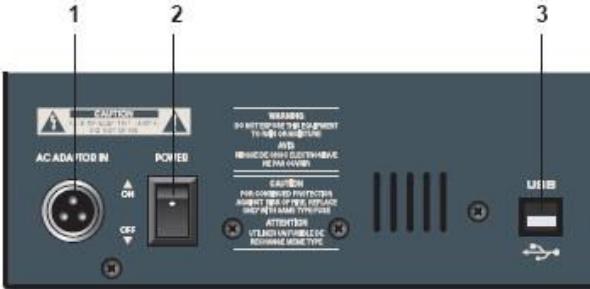

1. Connecteur d'alimentation d'entree

Connectez l'alimentation fournie avec l'amplificateur à ce connecteur. Remplacez ce bloc d'alimentation uniquement par un modèle rigoureusement identique.

Utiliser un adaptateur d'un autre type pourrait occasionner un début d'incendie ou une décharge électrique.

2. Interrupeur de mise sous tension

Utilisé pour permettre la table de mixage sous ou hors tension. Nous recommandons vivement de mettre les curseurs des sorties générales de la table de mixage et les contrôles de gain de l'amplificateur à zéro avant de mettre la table de mixage sous ou hors tension.

3. PORT USB

L'interface audio USB intégrée (stéréo) vous permet de connecter votre mixer vers votre PC à des fins d'enregistrement ou de lecture. Pratiquement n'importe quel logiciel d'enregistrement peut être utilisé. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Cela peut également signifier que vous serez en mesure d'utiliser les contrôles audio standards des systèmes d'exploitation Mac ou Windows pour effectuer tous les réglages.

Démarrer avec windows XP

La première fois que vous allez raccorder le mixer via son port USB, Windows va installer les pilotes universels convenant à ce port. Un message sous forme de bulle va apparaître à l'écran : il vous signalera qu'il a trouvé le codec USB audio.

Quand l'installation est terminée, le message "Your new hardware is installed and ready to use" est affiché à l'écran.

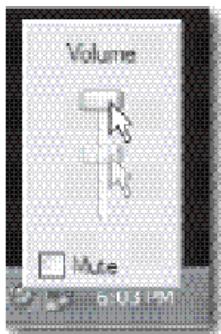

La plupart du temps, votre souhait sera que le volume de sortie de l'ordinateur soit en position maximale, mais parfois, le réglage par défaut est nettement plus bas, ce qui résulte en un niveau de sortie insuffisant. Heureusement, le volume peut être augmenté de différentes manières. La plus simple, c'est de cliquer sur l'icône du haut-parleur situé dans la barre des tâches, et de déplacer le curseur vers le haut.

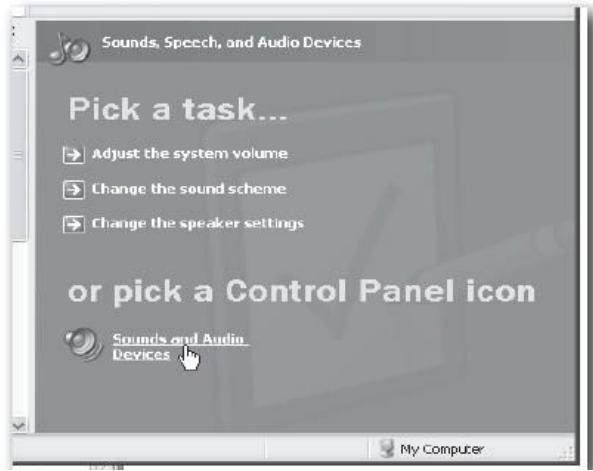

Si l'icone n'est pas présente, le volume peut être modifié en allant dans le panneau de configuration, et d'y ouvrir la section "Sons et périphériques audio".

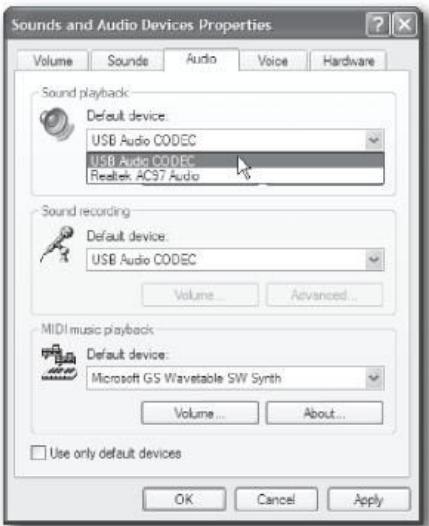

Pour utiliser le mixer en tant qu'appareil d'entrée et de sortie par défaut (pour des systèmes sonores et des logiciels d'enregistrement audio), assurez-vous que dans le tableau réservé à l'audio, les fonctions de lecture et d'enregistrement seront activées et bien réglées.

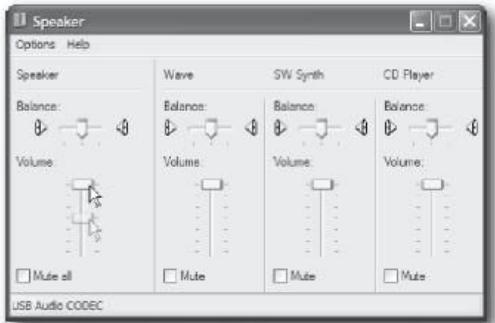

Le volume peut alors être réglé en déplaçant le curseur de volume.

Démarrer avec MAC OS x

Connectez le mixer à votre Mac en utilisant un câble USB standard. La LED va s'allumer pour signaler qu'elle reçoit bien du courant en provenance de l'USB. Le Mac va reconnaître l'appareil audio USB, puis il va installer automatiquement un pilote universel.

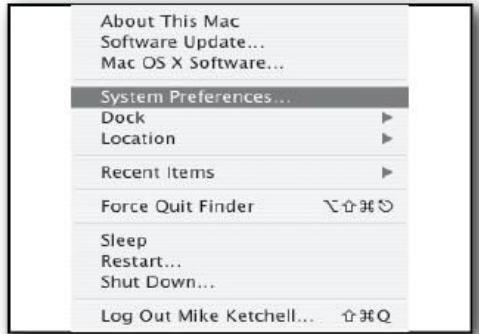

Pour sélectionner le mixer en tant qu'entrée audio de l'ordinateur, ouvre les 'System Preferences' du dock ou le menu principal d'Apple.

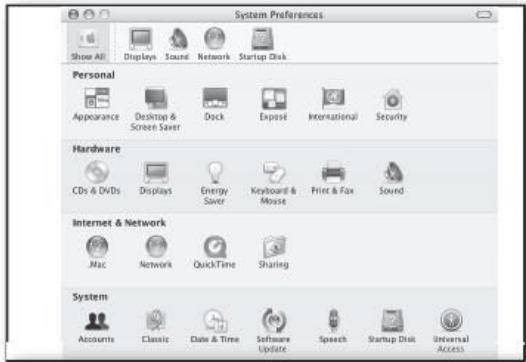

Ensuite : ouvre ensuite les 'Sound Preferences'

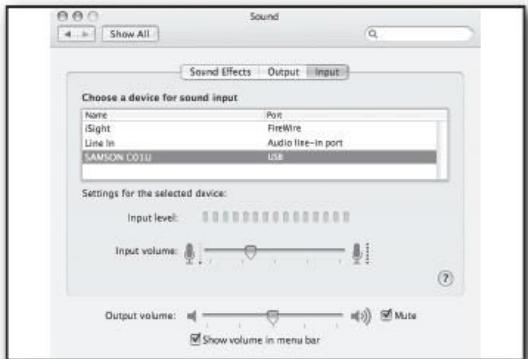

Acliquez sur le bouton 'Input' et selectionnez USB Audio Codec'. Vous aurez remarqué que le curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre de profiter des contrôles de niveau du mixer sur toute leur étendue.

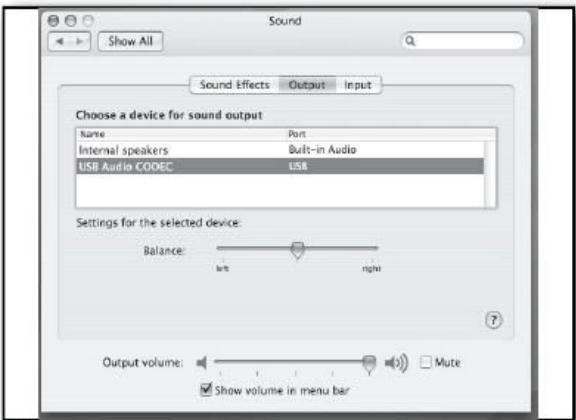

Ensuite, cliquez sur le bouton 'Output' et selectionnez 'USB Audio Codec'. Vous aurez remarqué que le curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre d'utiliser les contrôles des niveaux généraux du mixer pour fixer le niveau exact des sorties.

Enregistrer vers le port USB

Pour enregistrer une performance en direct, il vous est possible d'envoyer les signaux des sorties générées vers un ordinateur en utilisant le port USB. Le signal de sortie ne sera influencé que par les réglages des canaux individuels et des curseurs des canaux, mais pas par le curseur général des sorties G/DR.

Vous pouvez également assigner les sorties des AUX1 et AUX2 à la sortie USB, ce qui vous met en mesure de créer un mix stéréo pour un enregistrement, mix qui sera donc indépendant du système d'amplification local.

Appuyez sur le bouton USB SEND pour envoyer le mix des AUX1 et AUX2 vers l'entrée USB.

Lecture en provenance du port USB

Pour la lecture, le signal stéréo USB, via les connecteurs TAPE IN, va directement vers les sorties générales du mixer.

Vous pouvez régler le volume de lecture USB en utilisant le bouton de volume TAPE/USB.

CABLAGE

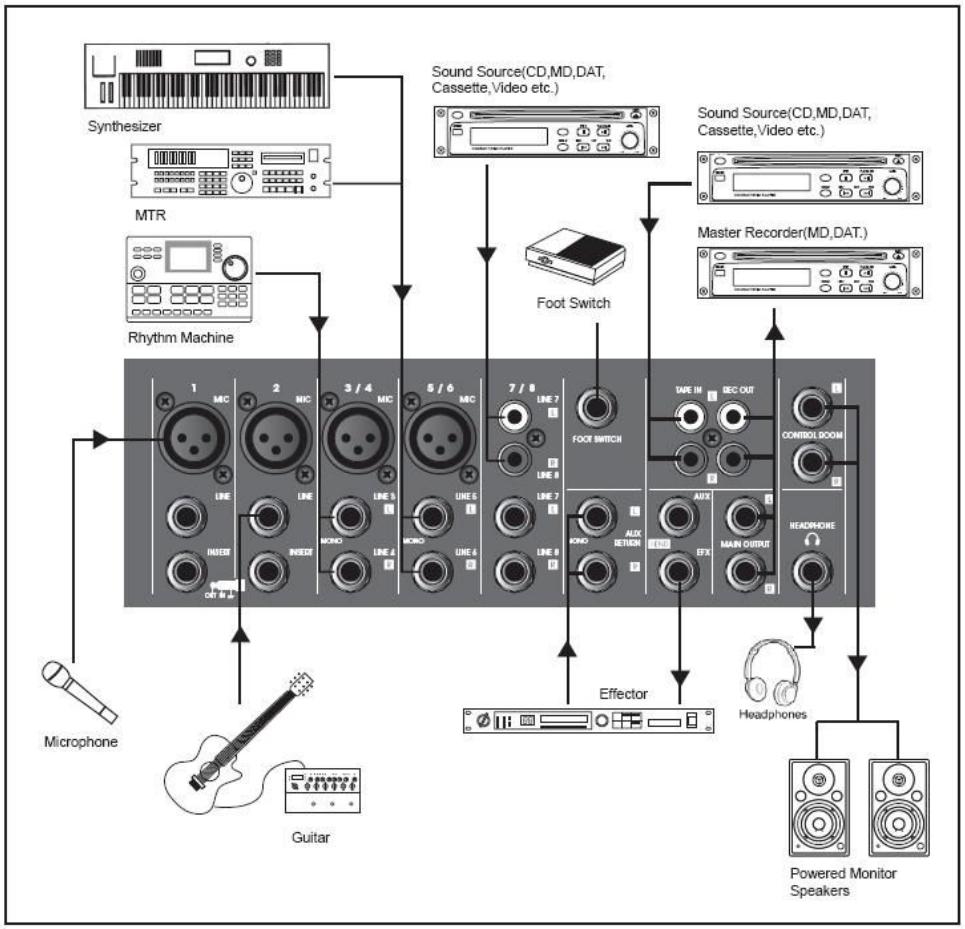

Applications

CHARACTERISTIQUES TECHNIQUES

Alimentation secteur	CA 230 V, 50 Hz
Consommation :	25 W
Niveau max. de sortie(0.5% thd @ 1 kHz)	+26 dB (MAIN L/R)+20 dB (INSERT)Plus de 100 mW (HEADPHONES) @ 33 Ohm
Distorsion harmonique totale :	< 0.1% @ + 14 dB 20Hz~20kHz (MIX L/R, AUX SEND, EFX SEND,CTRL ROOM) @ 10 kOhm
Réponse en fréquence :	20 Hz~20 kHz, + 1/-2 dB (MIX L/R, AUX SEND, EFX SEND, CTRLROOM)
Bruit de fond (RS moyen = 1500 Ohm)	- 127 dB - bruit d'entrée équivalent- 95 dB bruit résiduel (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM)- 88 dB (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM) - Curseur général à sa valeur nominale et avec tous les réglages des niveaux des sortie des canaux sur la position minimale.
Gain maximum	66dB MIC IN TO MAIN L/R60dB MIC IN TO AUX66dB MIC IN TO EFX76dB MIC IN TO CONTROL ROOM L/R58.2dB IN TO REC L/R46dB LINE IN TO MAIN L/R46dB LINE IN TO AUX46dB LINE IN TO EFX56dB LINE IN TO CONTROL ROOM L/R36dB STEREO IN TO MAIN L/R6dB AUX RETURN IN TO MAIN L/R16dB TAPE IN TO MAIN L/R
Diaphonie (@ 1kHz)	- 70 dB entre les canaux d'entrée- 70 dB entre les canaux d'entrée et de sortie
Contrôle de gain (canaux mono)	44 dB variable (- 50 dB ~ - 6 dB) (- 30 dB ~ + 14 dB)
Contrôle de gain (canaux qui combinent des entrées mono & stéroe)	40 dB Variable (- 20 dB ~ + 20 dB)
Egalisation des canaux d'entrée	AIGUES : Fréquence pivot : 12 kHzMEDIUMS : Fréquence centrale à 2.5kHzBASSSES : Fréquence pivot : 80 Hz*Turnover et roll off des fréquences : situé 3 dB en dessous de l'augmentation ou de la diminution max.
VU-mêtres	2x 10 segments à LED pour les sorties MAIN L/R
Effets digitaux internes	100 présélections à selectionnerContrôle d'interrupteur à pied (ON / OFF)
Lampe témoin de canal	Pics : une lampe témoin pour chaque canal se met à s'allumer quand le signal prélevé avant le curseur se trouve à 5 dB sous le seuil de distorsion
Alimentation fantôme (pour les entrées symétriques)	+ 48 V CC
Poids :	2,8 kg
Dimensions :	249 (L) x 75 (H) x 295 (P) mm

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
