MINI DMX SPLITTER - SPLITTER DMX SYNQ AUDIO RESEARCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Splitter DMX
Marque	SYNQ AUDIO RESEARCH
Modèle	MINI DMX SPLITTER
Catégorie	SPLITTER DMX
Dimensions (L × l × H)	102 × 72 × 39,4 mm
Poids	0,24 kg (avec adaptateur secteur)
Alimentation	9V CC / 0,8 A via adaptateur secteur inclus (entrée 100-240 V CA 50/60 Hz)
Entrée DMX	1 x XLR 3 broches
Sorties DMX	2 x XLR 3 broches
Fonction principale	Divise un signal DMX en deux chaînes isolées
Fonction booster	Oui, renforce la fiabilité et la flexibilité de l’installation DMX
Compatibilité master/esclave	Oui, système exclusif JB Systems « 1CH DMX Master/slave »
Isolation DMX	Protection contre les signaux DMX non valides (pas de protection contre les surtensions)
Température maximale d’utilisation	45°C
Usage	Intérieur uniquement
Classe de sécurité	III
Entretien	Nettoyer avec un chiffon doux légèrement humide ; ne pas utiliser de produits volatils (benzène, thinner)
Sécurité	Ne pas ouvrir l’appareil (aucune pièce réparable par l’utilisateur) ; débrancher en cas d’inutilisation prolongée
Contenu de l’emballage	Mini DMX-SPLITTER, mode d’emploi
Recyclage	Recycler les emballages ; déposer l’appareil usagé dans un point de collecte adapté
Garantie	Garantie ne couvre pas les dommages liés à une utilisation incorrecte

FOIRE AUX QUESTIONS - MINI DMX SPLITTER SYNQ AUDIO RESEARCH

Comment brancher le Mini DMX Splitter ?

Connectez l'entrée DMX (XLR 3 broches) au contrôleur DMX ou à l'appareil précédent. Branchez les sorties DMX 1 et 2 aux appareils suivants. Alimentez le splitter avec l'adaptateur 9V CC fourni. La LED témoin s'allume lorsque l'appareil est prêt.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez la connexion de l'adaptateur secteur et assurez-vous qu'il délivre bien 9V CC. Si la LED reste éteinte, le splitter peut être défectueux ; contactez votre revendeur.

Puis-je utiliser ce splitter en extérieur ?

Non, cet appareil est conçu pour une utilisation en intérieur uniquement. Ne l'exposez pas à la pluie ou à l'humidité.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux légèrement humide. N'utilisez pas de produits volatils comme le benzène ou le thinner. Évitez d'introduire de l'eau à l'intérieur.

Que faire en cas de dysfonctionnement grave ?

Arrêtez immédiatement d'utiliser l'appareil et contactez votre revendeur. N'essayez pas de réparer vous-même : il n'y a aucune pièce réparable par l'utilisateur.

Le splitter protège-t-il contre les courts-circuits ?

Il protège contre les signaux DMX non valides, mais pas contre les surtensions ou les courts-circuits sur les lignes DMX. Un défaut sur une chaîne n'affecte pas les autres chaînes grâce à l'isolation.

Puis-je connecter plus de deux sorties DMX ?

L'appareil dispose de deux sorties fixes. Pour plus de sorties, vous pouvez cascader plusieurs Mini DMX Splitters.

Qu'est-ce que le système '1CH DMX Master/slave' ?

C'est un système exclusif JB Systems qui permet de conserver la fonction master/esclave sur des appareils lumineux même lorsqu'ils sont connectés à un contrôleur DMX. Le splitter permet de séparer la ligne DMX en deux : une pour les appareils contrôlés en DMX standard, l'autre pour les appareils en mode master/esclave pilotés par un maître lui-même commandé en DMX.

Quelle est la tension d'alimentation ?

L'adaptateur fourni accepte une entrée 100-240 V CA 50/60 Hz et délivre 9V CC / 0,8 A. Utilisez uniquement l'adaptateur inclus ou un modèle identique.

L'appareil est-il garanti ?

La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte ou au non-respect des instructions de sécurité. Conservez le mode d'emploi et contactez le revendeur en cas de problème.

MODE D'EMPLOI MINI DMX SPLITTER SYNQ AUDIO RESEARCH

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit JB Systems. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTER D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPEÇIALES, JOURNÉES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Voici une solution parfaite pour élever les problèmes engendrés par les ensembles DMX : ce mini-splitter DMX divise n'importe quelle chaîne DMX en deux chaînes séparées qui n'interféreront pas l'une vis-à-vis de l'autre, donc, les problèmes présents sur une ligne n'auront aucune influence sur l'autre ligne !
• La fonction 'booster' permet à votre installation DMX d'être à la fois plus fiable et plus flexible, quelle que soit sa configuration.
• Ce splitter peut aussi être utilisé pour configurer le système unique de JB-SYSTEMS, "1ch DMX Master/slave".
• Petit taille : l'appareil peut donc être ajouté, voire dissimulé n'importe où!
• Présence d'une entrée DMX + 2 sorties DMX, chacune étant équipée de connecteurs à 3 broches.
• Le petit transfo d'alimentation délivrant du courant de 9 V CC est inclus.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

• Mini DMX-SPLITTER. Mode d'emploi

Quelques instructions importantes:

• Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
• Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des définitifs ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégerr l'environnement, merci de recycler les emballages autant que possible.

Instructions de sécurité:

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie: appareil construit selon les normes de sécurité classe III

Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaisseur supérieure à 2 mm. - Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité. - Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages. - Cet appareil est destiné à une utilisation à l'intérieur uniquement. - Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, telles que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation. - Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil. - Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement. - Ne pas laisser l'appareil à portée des enfants. - Les personnes non expérimentées ne doivent pas utiliser cet appareil. - La température ambiant maximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température. - Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations. - Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil. - La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment. - Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrabouillé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié. - Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles ! Pour éviter tout risque de choc électrique, cet appareil doit être remplacé quinquement avec l'adaptateur secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un modèle identique. Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil. - En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement. - Utilisez l'emballage d'origine si l'appareil doit être transporté. - Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.

Entretien

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager l'appareil.

1. TENSION DE SERVICE: connectez l'adaptateur de courant (9 volts CC) à l'endroit indiqué par la flèche.
2. LAMPE TEMOIN D'ALIMENTATION : La lampe termoin à LED est allumée quand le récepteur est pré à fonctionner.
3. Entrée DMX : cette entrée doit être connectée au contrôleur DMX ou à l'appareil DMX qui précède dans la chaîne DMX.
4. Sortie DMX 1 : cette sortie doit être connectée à l'appareil DMX qui suit dans la chaîne DMX
5. Sortie DMX 2 : cette sortie est utilisée pour ajouter une chaîne DMX (en parallèle). Il suffit pour cela de connecter cette sortie à l'appareil DMX qui suit dans cette chaîne DMX supplémentaire.

Connexions et utilisation

Ce mini DMX-splitter peut être utilisé dans de nombreuses configurations, comme le montrent les exemples ci-dessous.

Pour ajouter des chaines DMX supplementaires

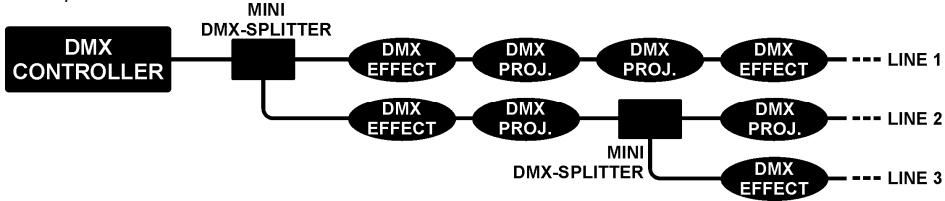

Normalement, tous les appareils qui font partie d'une chaîne DMX devraient être connectés de manière à former une longue chaîne unique. Malheureusement, ce n'est pas toujours la meilleure solution. Dans pas mal de cas, une configuration "en étoile" est plus facile à mettre en place : au départ du contrôleur, l'utilisateur crée deux (ou plus) chaînes DMX qui sont orientées dans diverses directions :

• c'est plus facile au niveau du câblage (souvent, on doit utiliser moins de câbles);
• c'est plus fiable : si vous rencontrez un problème (par exemple, un court-circuit) dans la longue chaîne DMX, tous les appareils situés après la source du problème ne seront plus opérationnels. Par contre, si vous avez plusieurs chaînes, ce sont uniquement les appareils de cette chaîne qui seront affectés par le problème.

Exemple : si l'un des appareils placés dans la chaîne 1 a un problème, les appareils des chaînes 2 et 3 ne seront pas affectés.

Pour utiliser le systeme UNIQUE "1CH DMX master/slave"

Un des avantages proposés par la plupart des jours de lumières résidé dans la fonction master / slave, ou maître / esclave, où l'appareil maître contrôle plusieurs appareils esclaves dans le but de produire de magnifiques shows "préprogrammés". Une fois que l'on connecte les jours de lumière à un contrôleur DMX, ce bel avantage est... perdu! Cependant, le nouveau système "1Ch DMX Master/slave" propre à JB Systems conserve cette fonction unique de maître / esclave: on peut même la contrôler via un contrôleur DMX externe! Prière de se reporter au site www.jbsystems.be afin de vérifier quels sont les jours de lumière qui possèdent ce splendide bout parmi leurs fonctions!

Afin d'exploiter au moins cette caractéristique, il faut se munir d'un "Mini DMX-SPLITTER", comme le montre la configuration ci-dessous :

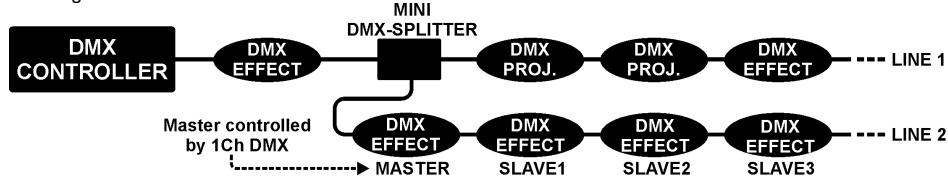

La chaîne 1 est la chaîne DMX de départ, composée de toutes sortes d'équipements compatibles DMX. La chaîne 2 est une chaîne DMX secondaire, où les effets peuvent être organisés en configuration maître / esclave : l'appareil maître sera alors contrôlé par le contrôleur DMX, tandis que les appareils esclaves seront contrôlés par l'appareil maître.

Adaptateur secteur CA/CC: CA 100-240 V 50/60 Hz 9V CC / 0,8 A

Entrées et sorties DMX : prises XLR à 3 broches

Isolation DMX : protection contre les signaux DMX non valides aux entrées et aux sorties;

pas de protection contre une tension trop élevée

Dimensions: 102 × 72 × 39.4 ~mm

Poids: 0,24 kg (y compris l'adaptateur d'alimentation secteur)

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com
