GEBRUIKSAANWIJZING SMP 8.2 SYNQ AUDIO RESEARCH

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit SYNQ® product. Om ten volte te konnen profiteren van alle möglichkheden en voor uw eigendeligheid is het aangeraden de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEN, SPECIALE ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferente onderdrukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• 8 kanaals PA mixer voorzien van low noise architectuur.
• Intern 24bits DSP effect met 100 presets & foot switch
• USB in/uit voorrechtstreekse opname op PC
• 4 symmetrische ingangskanalen, 2 Mono + 3 stereokanalen:

Regeling van de ingangsgevoeligkeit
- Inserts op de mono kanalen
Peak indicatie @ -5dB
High pass filter @ 75Hz
3 bands equalizer
1 AUX send
- EFX send voor de effect sectie (post)
- PAN/BAL controle
- PFL schakelaar
- Niveauregeling

• Inschakelbare 48V Phantom voeding voor alle symmetrische microfoonkanalen
• Het is möglich externe effecten te gebruiken
• Symmetrische Main L/R uitgangscontrolled
• Koptelefoon en control room uitgang
  LED VU-meters met 2x 10 secties
• Externe voedingstransformer

EERSTEINGEBRUIKNAME

Belangrijke instructies:

• Controller voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade zich, gebruik het dan Niet, maar raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veiligheidsaanwijzingen en raadgevingen in deze gebruiksaanwijizing uiterst nauwkeurig volgt. Elke schadeverooraakt door verkeerd gebruik van het apparaat valt nicht onder de garantie. De dealer aanvaardt geen verantwoordelijkhdeoor mankindementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijizing.
• Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U ooit het apparaat verkoopt mag u Niet vergeten om de gebruiksaanwijzing bij te voegen.
• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmateriaal te recycleren.

Controleer de inhoud:

Kijk na of de verpakking volgende onderdelen bevat:

• Gebruiksaanwijzing
• SMP8.2 mixer
• Voedingsadapter

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderden in het toestel die u zich kan herstellen. Laat der herstellingen enkel uitvoeren door een bevoegde technicus.

De blikksempijl die zich in een gelijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik de aanweizheid van Niet-geisoleerde onderden met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur beschrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

Dit symbol betekent: Klasse II apparaten

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objeten gemuld met water, zoals bvb. Vazen, mogen nooit op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen Niet op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel zich in een stoffige omgeving worden gebruikt en kaak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• De minimum afstand rondon dit apparaat om een goede koeling toe te laten is 5cm .
• Trek aktijd de stekker uit wanneer het apparaat gedurende langerearend het wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dan die aangegeven op dechterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodate stroomkabel op elk moment kan wordenuitgetrokken.
• De elektrische kabel behoort alsigt in uistekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zich dealer of vergelijkbare bekwame personen om een brand te voorkomen.

• Laat de elektrische draad nooit in contactkommen met andere draden.

• Om een brand te voorkomen, dient het toestel enkel gebruikt te worden met de adapter die bij het toestel geleverd werden. Wanner de adapter beschadigd is, dient een adapter van hetzelfde model gebruikt te worden.

• Als de netschakelaar zich in OFF (uit) positie bevindt dan is dit apparaat nicht volledig van het lichtnet gezegehen!
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Om elektrische schokken te voorkomen, moet U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去en worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeauthoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats dit apparaat in een goed geventileerde ruimte waar het nicht blootgesteld is aan hoge temperaturen of vocht.
• Hetplaatsen en het gebruik van dit apparaat gedurende een langeperiode in de nabijheid warmtebronnen zoals versterkers, spots, enz. zal zich werkung beinvloeden.
• Zorg, bij inbound w in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te kuren afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

ONDERHOUD

Reinig het toestel met een zacht, Lichtjes bevochtigdoeck. Vermijd water te morsen in het toestel. Gebruik nooit vluchtige producten zoals benzeen of thinner, dit kan het toestel beschadigen.

AANSLUITINGEN

Voor meer informatie over aansluitingen verwijzen wij u maar het volgende hoofdstuk. Zet het toestel uit, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met een niveau tussen 750mV en 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers, enz.

FUNCTIES

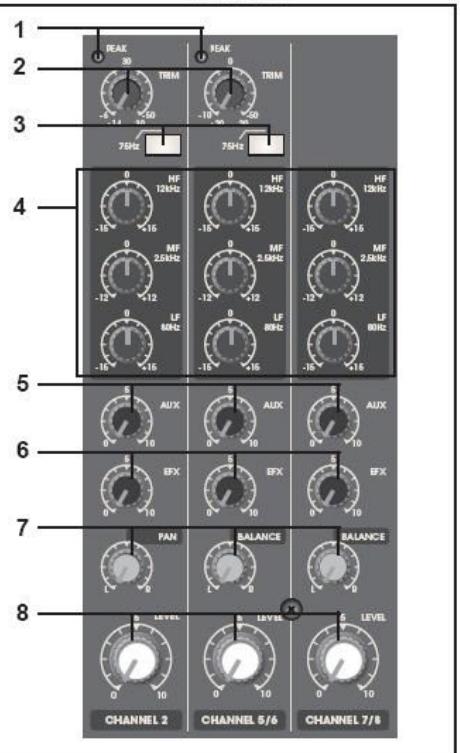

INGANGSKANALEN

Deze LED indicator toont het ingangsniveau voor dit kanaal. De LED gaat aan wanner het ingangsignaal voor dit kanaal een niveau bereikt dat 5dB onder de saturatiedrempel ligt. Dit is hetiveau van het Post-EQ/ pre-fader signal. Als de PEAK indicator Niet met met korte piekjes oplichtaar met langere momentarily blijft branden, dan moet u met de TRIM controle de ingangsgevoeligheverminderen. Als dit Niet voldoende is moet u het uitgangsniveau van de aangesloten geluidsbron zelf verminderen.

1. PEAK LED INDICATOR

1. TRIM CONTROLLE Met deutsche knop kurz u het exacte ingangsniveau instellen. De Beste signaal/ruis verhouding en het beste dynamische bereik za ubekommen wanner u de TRIM controle zo instelt dat de peak indicator af en toe heel even aan gaat. Met deutsche controknop kurz u de MIC ingangsgevoeligheid instellen van -50dB tot -6dB en de line ingangsgevoeligheid van -30dB tot +14dB.

De gecombineerde mono/stereo ingangskanalen haben een gevoeligheid van +20dB tot -20dB

3. HPF(High-Pass Filter)

Met deze drukknop kut u de HPF aan ofuit zetten. De HPF is aan wanner de knop ingedrukt is (

De HPF LAST goen frequencies onder de 75Hz door.

4. EQUALIZER

Met deze 3-bands equalizer regelt u de hoge, midden en lage frequents voor elk kanaal. Wanner de knop op "0" staat krijt u een neutrale toonregeling. Wanner u de knop nuar rechts draait za de overeenkomstige freqenteversterkt worden, wanner u de knop nuar links draait worden de freqente afgesneden. De volgende tabel toont u de EQ types, freqentes en maximum cut/boost voor elk van de 3 toonregelingen.

CONTROL	MAX. BOOST/CUT	FREQUENCY	TYPE
HIGH	±15dB	12kHz	Shelving
MID	±12dB	2.5kHz	Peaking
LOW	±15dB	80Hz	Shelving

5. AUX CONTROLE

Met deze AUX knopkest u het signaal niveau instellen dat van dit kanaal maar de AUX bus moet gestuurd worden.

Wanneer u stereo kanalen gebruikt worden de signalen van de linker en rechter kanalen gemixt maar de AUX bus gestuurd.

De AUX contrôle ist pré-fader geschakeld. Pré-fader aux uitgangen worden nicht beinvoed door de positie van de Level knop van het kanaal en worden meestal gebruikt om podium monitoren aan te sturen.

6. EFX CONTROL

Met deze knop kurz u het signaalniveau instellen dat van dit kanaal maar de EFX bus moet gestuurd worden (aar de EFX SEND jack op het front paneel en maar de ingebouwde efectmodule). Het algemene niveau van alle EFX kanalen kurz u regelen met de EFX SEND Control knop rechts op de mixer.

Aangezien deze contrôle na de kanaalfader geschakeld is zal het niveau van het signaal ook beinvloed worden door de positie van de Level knop van het Kanaal.

7. PAN/BAL CONTROLE

PAN (Mono Kanalen)

Met deze knop regelt u de positie van het kanaal over de master L en R uitgangen en dus ook ten opzichte van het stereo beeld. Als de PAN controle bvb hebelaar naar links worden gedraaid zar dit kanaal alleen over uitgang MAIN L uitgestuurd worden en komt dit kanaal hebelaar links in het stereo beeld te liggen.

BALANCE (Stereo Kanalen)

Met deze knop kurz u de balans of de L/R positie van het stereo ingangskanaal instellen.

8. LEVEL KNOP

Hiermee regelt u het signaal niveau dat van dit kanaalaar de master uitgangen en de post fader effect uitgangen moet gestuurd worden. Wonneer een kanaal Niet gebruikt worden zet u best deze Level knop op zich minimum stand (dicht) om te vermijden dat maybe ongewenste geluiden aan de uitgangen gestuurd worden.

MONG

MONO

STEREO

COMBINATION

STEREO

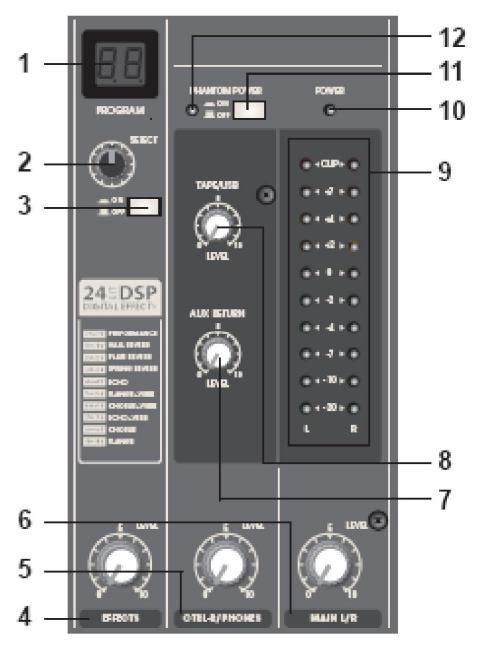

MASTER SECTIE

1. EERGAVE VAN HET DSP PROGRAMMA

Het gekozen DSP efectnummer worden hier weergeveen.

2. DSP PROGRAMMA KEUZESCHAKELAAR

Draai aan deze knop om eén van de 100 ingebouwde digitale effecten te kiezen. De Digitale 24 Bits Effect processor produeert kwaliteiteffecten zoals Delay, Chorus en Reverb.

3. DSP ON/OFF schakelaar

Deze schakelaar zet de interne effectmodule aan/uit.

4. EFX RTN Knop

Regelt het signaaliveau dat van het digitale effect maar de MAIN bus gestuurd worden.

5. CTRL ROOM /PHONES CONTROL

Controleert het niveau van de PHONES en de CONTROL ROOM uitgangen

6. MAIN L/R MASTER Knop

Regelt het algemene uitgangsiveau dat maar de uitgangen MAIN L/R OUTPUTS gestuurd.

7. AUX STEREO RETURN CONTROL

Regelt het signaalniveau dat van de AUX RETURN aansluitingen (L (MONO) en R) komt enaar de MAIN L/R bus gestuurd worden.

8. TAPE IN CONTROL

Met deze knop kurz u het weergaveniveau instellen van het signal dat via de TAPE IN RCA aansluitingen binnen komt en dat waar de MAIN L/R uitgang worden gestuurd.

9. NIVEAUMETER

Deze LED meter toont the niveau van de MAIN L/R uitgang. Het niveau "0" stemb overeen met het standard uitgangsniveau van +4dB.

10. POWER INDICATOR

Deze indicator is aan wanner de mixer aan staat.

11. FANTOOM POWER SCHAKELAAR

Met deze schakelaar kut u de fantoom voeding aan/uit zetten. Wanner de schakelaar aan staat worden er een voedingsstroomaar alle XLR MIC ingangen gestuurd.

Zet deze schakelaar aan wanner u een of meerde condensator microfoons gebruikt welke een exterve voeding要去en krijgen van de mixer.

OPMERKING: wonneer de schakelaar aan staat worden er een stroom van +48V DC waar de pinnen 2 en 3 van alle XLR-MIC ingangen gestuurd.

• Let er op dat alles schakelaar uit staat wanner u geen fantoom voeding nodig heeft.
• Wanner de schakelaar aangezet worden mogen er in principe alleen condensator microfoons op de microfooningangen aangesloten+zijn.
  Sommige toestellen können beschadigd worden wannerij zij aangesloten worden op de fantoom voeding Maar u kunt de schakelaar gerust aan lately wanneru symmetrische dynamische microfoons aansluit.
• Om uw luidsprekers Niet te beschadigen zet u best de versterkersuit alvorens.Deze schakelaar aan of ut te zetten. Het is ook aanbevolen alle uitgangscontroles op hun minimumpositie te zetten alvorens.Deze

schakelaar aan te zetten, dit om te vermijden dat een luide knal toestellen of zichs het gehoor zou beschadigen.

12. FANTOOM POWER INDICATOR

Deze indicator is aan wanner de fantoom voeding ingeschakeld is.

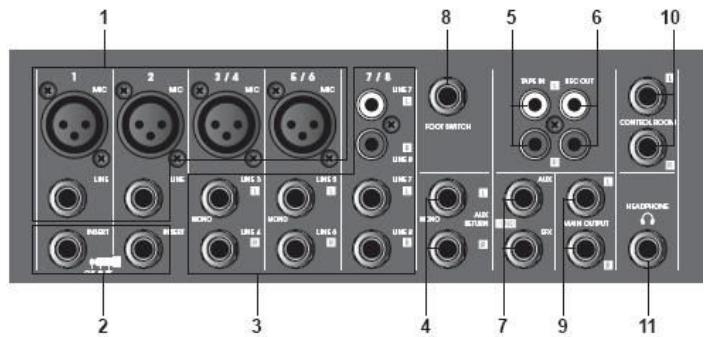

AANSLUITINGEN

1. KANAALINGANGEN

MIC XLR aansluitingen

Dit zijn symmetrische XLR aansluitingen (1: Sleeve, 2: Hot, 3:Cold)

LINE IN JACK aansluitingen

Deze symmetrische standard 1/4"TRS phone jack kan gekrukt worden voor symmetrische of asymmetrische line signalen, zoals van de meeste keyboards, synthesizers, CD spelers en line uitgangen van andere mixers.

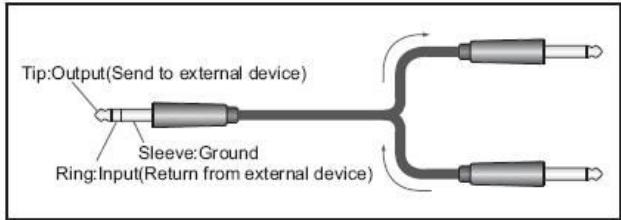

Deze input/output Jacks bevinden zich zusammen de hoofdversterker en de high pass filter enarend bij di-directioneel. Ze kuen genbruikt worden op elk kanaal een afzonderlijke equalizer, compressor, for filter aan te sluiten. OPMERKING: Deze INSERT I/O jacks vereisen een speciale insert babel zoals hieronder afgebeeld staat.

3. CHANNEL INPUT

Dit zijn asymmetrische Line ingangen. Er zijn 2 types beschikbaar: het Jack type en het RCA type. Voor stereo signalen dient u natuurlijk beiden ingangen (Links & Rechts) aan te sluiten.

De kanalen CH9/10 en CH11/12 können darüber ook gebrukt worden voor mono signalen. Voor mono signalen要去leen een signaal sturen aan de L MONO Jack ingang. Wanner de mixer geen connector waarneem in de rechter ingang R, dan za deze automatisch het signala van de L MONO Jack ingang verspreden over het linker en het rechter kanaal.

OPMERKING: kanalen 7/8 beschikken over 2 types ingangen: jack en RCA aansluitingen. Gebruik AUB slechts 1 type aansluiting. Gebruik nooit beiden ingangsstypes tegelijk op hetzelfde kanaal.

4. STEREO RETURN L (MONO), R JACK

Dit zijn asymmetrische lijingangen. Het signal dat door deze JACKs ontvagen worden za waar de MAIN bus en AUXbus gestuurd worden. Deze Jacks worden meestal gebruikt om het terugkomende signal van een extern effect (reverb, delay, etc.) te ontvangen.

OPMERKING: deze jacks können ook gebrukt worden als supplémentaire stereo ingang. Als u alleen een mono signal wilt invoegen dan要去 u alleen de L MONO Jack ingang gebruiken. Wonneer de mixer geen connector in de R ingang ziet zal het signal dat via de L MONO Jack ingang binnenkomt automatisch verspreid worden over beiden L en R kanalen.

5. TAPE IN RCA aansluitingen

Gebruik deze RCA aansluitingen wanneer u een CD speler, DAT speler of andere exter geluidsbron extra wilt aansluiten op de mixer voor monitoring.

U kunt het niveau regelen door middel van de TAPE/USB controleknop in de MASTER SECTIE.

6. REC OUT RCA aansluitingen

De REC OUT aansluitingen sturen het pre-fader signal van de master UIT. U kunt deze gebruiken om de mix op te nemen.

7. SEND JACKS

Dit zich asymmetrische jacks

*AUX

Deze jacks sturen respectievelijk de signalen van de AUX bus uit. U kut deze Jack gebruiken om bijvoorbeeld gespoderde podiummonitoren aan te sluiten.

• EFX

U sunt deze Jack gebruiken om bijvoorbeeld een externe effectmodule aan te sluiten.

8. FOOT SWITCH JACK

U kunt hier een voetschakelaar aansluiten om de effecten aan/uit te zetten.

Symmetrische 1 / 4" Jack uittgangen. U knot deze uittgangen gebruiken om de versterkers van uw PA systeem aan te sluiten, of om een recorder aan te sluiten voor opnamen waar bij het niveau moet beinvoed worden door de MAIN L/R fader.

10. CONTROL ROOM OUTPUT JACKS

Deze asymmetrische 1/4 Jack uitgangen worden gecontroleerd door de CTRL ROOM /PHONES CONTROL knop en worden meestal gebruikt om een control room monitor system aan te sluiten.

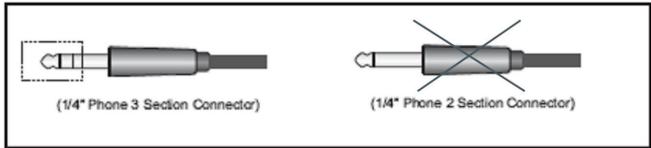

11. PHONES JACK

Stereo koptelefoon aansluiting.

ACHTERZIJDE

1. VOEDINGSAANSLUITING

Sluit hier de meegeleverde vodingsapter aan. Vervang deze alleen met een vodingsapter van exact hetzelfde type. Het gebruiken van een ongepaste adapter kan brand of elektrische schokken veroorzaken.

2. POWER SCHAKELAAR

Wordt gebruikt om de mixer aan/uit te schakelen. Het is ten sterkste aanbevolen om steeds deuitgangsfaders en de volumeknuppen van uw versterkers op "nul" (dicht) te zetten alvorens de mixer aan ofuit te zeften.

3. USB POORT

De ingebouwde stereo USB audio interface maar u toe uw mixer op een PC aan te sluiten voor opname of weergave. In prince kan elk de digitale opnamesoftware gebruikt worden.

De PC/Mac zal uw mixer zich als een geluidskaat, wat betekent dat u geen speciale drivers hoeft te installereren. U kurz ook de standard audio interface controls in uw MAC of Windows sturingsysteme gebruiken om alle instelingen te makeen.

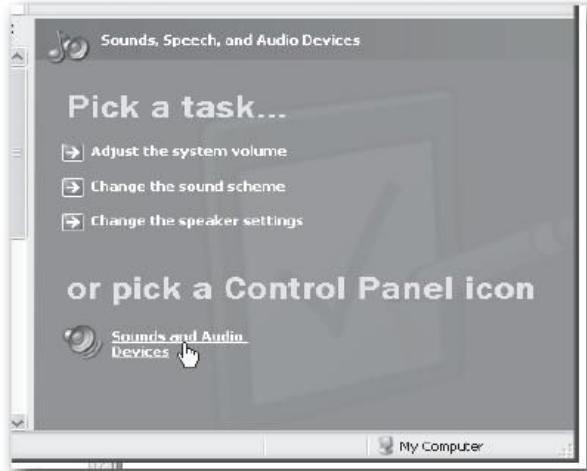

Installatie onder Windows XP

De eerste koer dat u de mixer op een USB poort aansluit za Windows universele drivers installeren voor deze poort. Een tekstballontje za tevoorschijn kom om u te melden dat de PC de USB Audio codec gezonden heeft.

Wonneer de installmentiekaar is verschijnt het volgende bericht: "Uw十几年e hardware is geinstalleerd enCLAar voor gebruik"

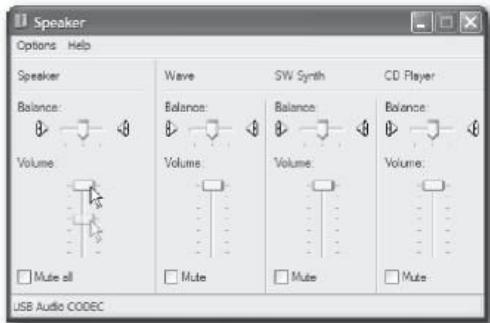

Meestal zult u wensen dat het uitgangsniveau van de computer op+zijn maximum positie staat, maar soms is de standard instenting veel lager, waardoor het uitgangsniveau veel te zwak over komt. U kunit dit uitgangsniveau opkrikken op verschillende manieren. De meest eenvoudige ist: klik op het luidspreker icoontie onderaan het bureauablad (zie hieronder) en verplaats de knop waar zijn hoogste positie.

Als het icoontje hier Niet aanwezig is kunt u het niveau aanpassen in uw configuratieschem onder "Geluid".

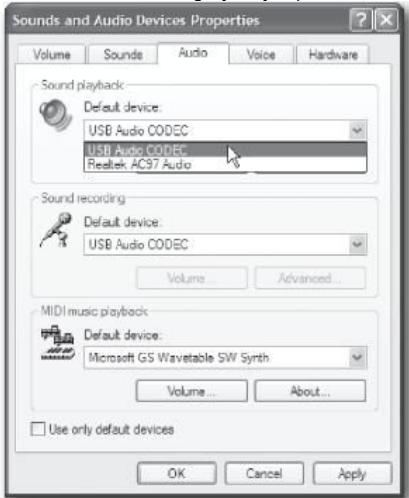

Als u de mixer als standard ingang/uitgang wilt gebruiken (voor systeemgeluiden en opnamesoftware), kurz u dit instelling in "weergave" en "opname" van de geluidstab. Let wel op dat u geen geluidslus maakt door deinde tegelijkertijd open te zetten!

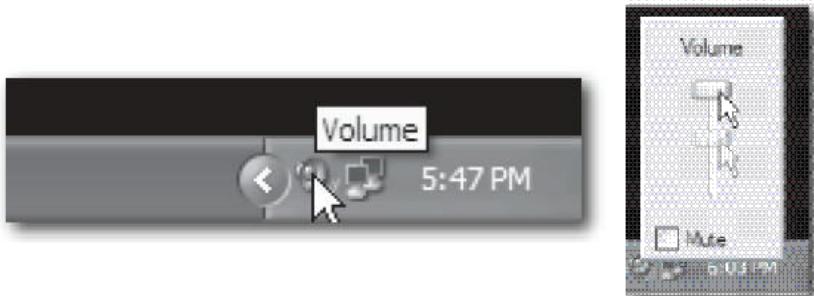

Het volume kan dan ingesteld worden door op de Volume toets te drukken

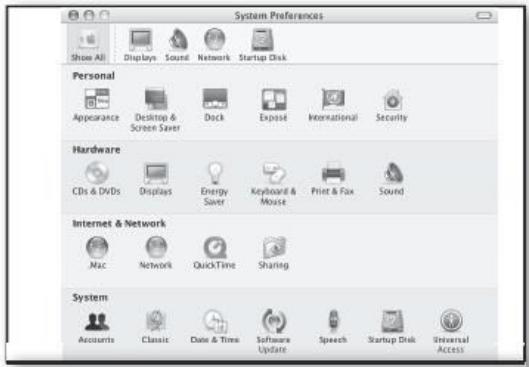

Installatie onder MAC OS X

Sluit de mixer aan op uw Mac computer door middel van een standard USB kabel. De LED za aan gaan om aan te wijzen dat deze USB voeding ontvangt. De MAC za het USB audio apparaat herkennen en automatisch de universe drivers installereren.

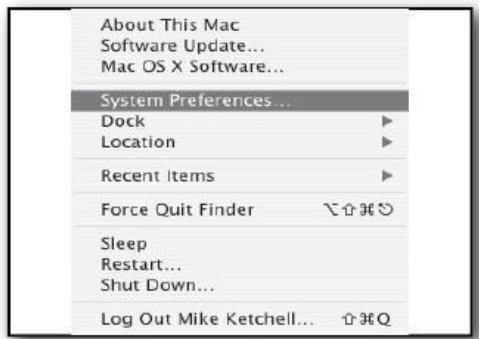

Om de mixer in te stellen als audio ingang voor de computer, dan要去 u de Systeem Voorkeuren van uw Apple hoofdmenu openen.

Open daarna de geluidsvoorkeuren.

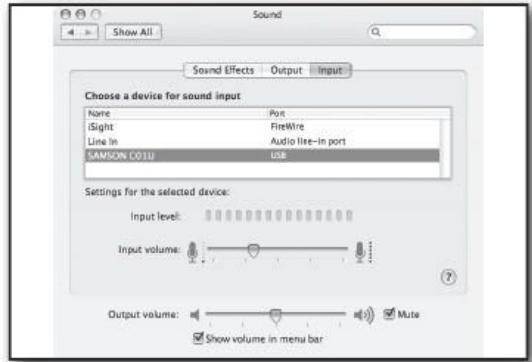

Klik nu op de "Ingang" tab and kies USB Audio Codec. U zult zich dat de Volume regelaar zichself automatisch op het hoogste niveau zet. Zo kurz u de niveacontrole van de mixer voluit benutten.

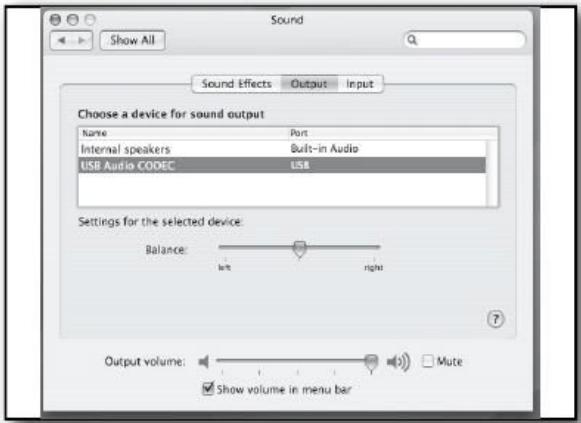

Klik daarna op de "Uitgang" tab en kies USB Audio Codec. U zult zien dat de Volume regelaar zichzelf automatisch op het hoogste niveau zet. Zo kurz u de MAIN controles van de mixer gebruiken om het exacteuitgangsiveau in te stellen.

Opname via de USB I/O

U kunt een live prestatie opnemen door de Main Mix via de USBI/O aantluiting maar uw computer te sturen. Het uitgangssignal za alles beinhloed worden door de individuelle kanaalinstelleningen en kanaal faders, noch nicht door de MAIN L/R fader.

U kurz ook de AUX1 en AUX2 uitgangen toewijzen aan de USB uitgang, zatat u een stereo mix kurz makes welke volledig onafhankelijk is van de Live mix.

Druk de USB SEND schakelaar in om de AUX1 en AUX2 mix waar de USB uitgang te sturen.

Weergave via de USB I/O

Bij de weergave worden het USB stereo signal onmiddelijk maar de MAIN OUTPUT mix gestuurd. U kunt het niveau regelen via de TAPE IN knop.

U kurz het niveau van de USB weergave instellen met de TAPE/USB volumeknop.

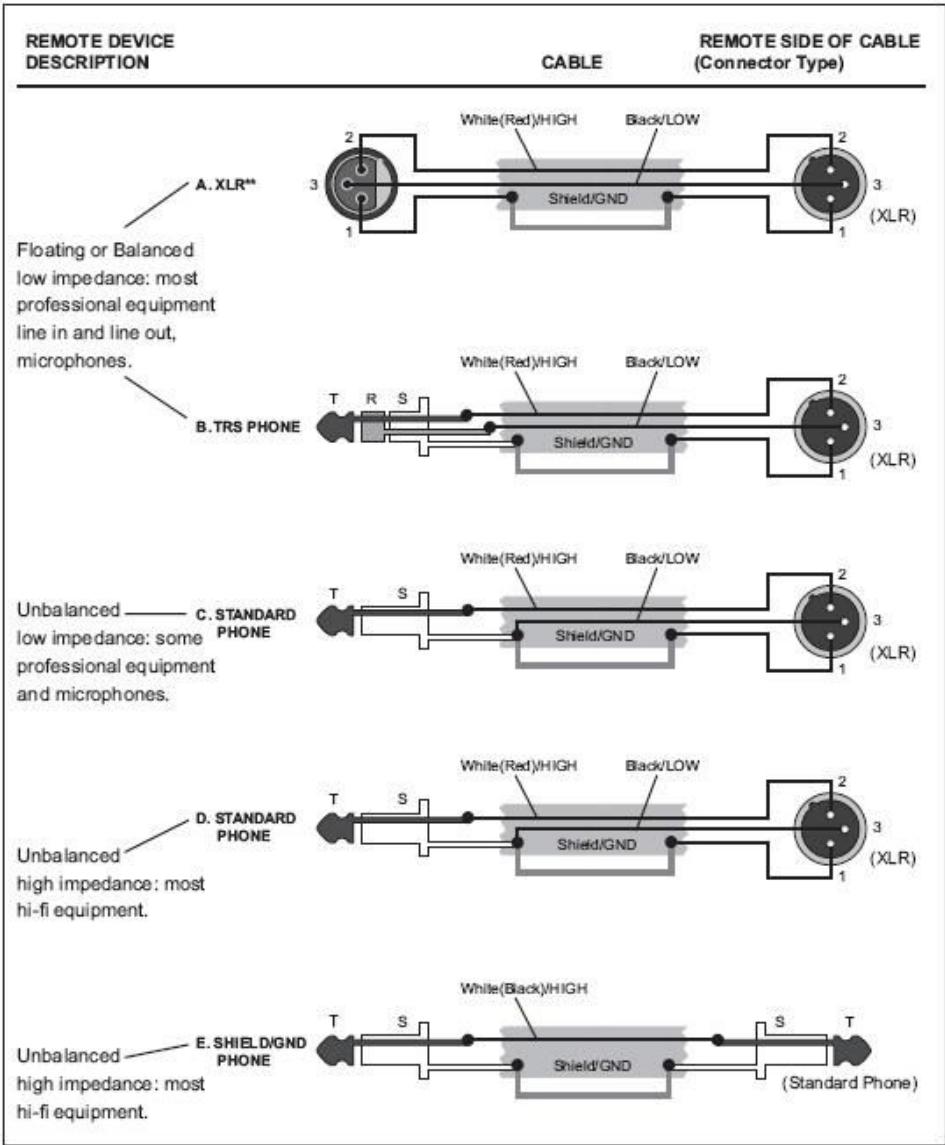

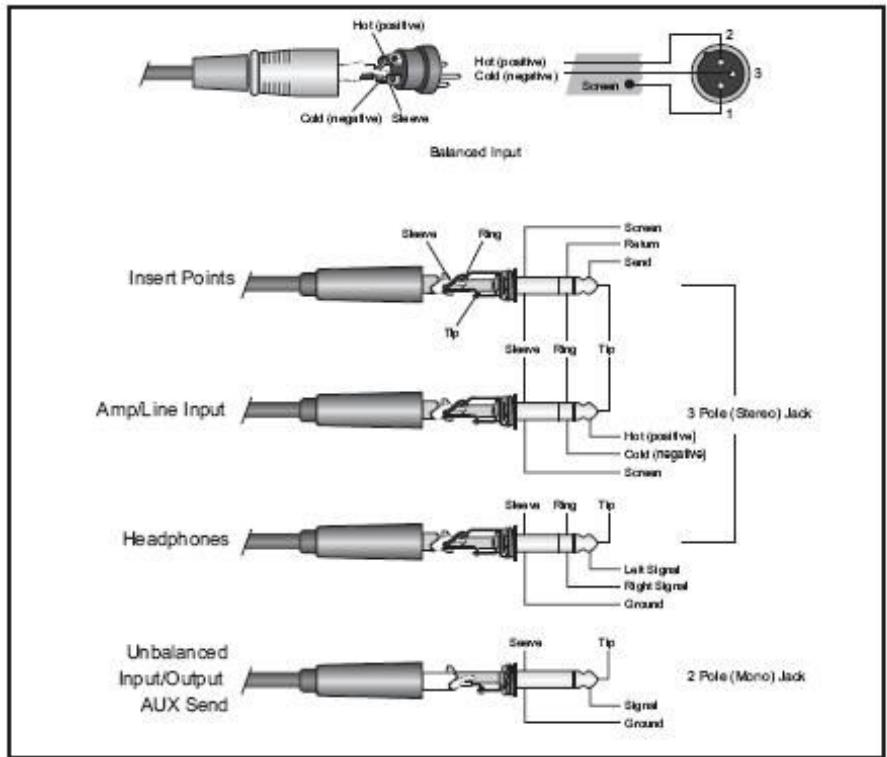

BEKABELING

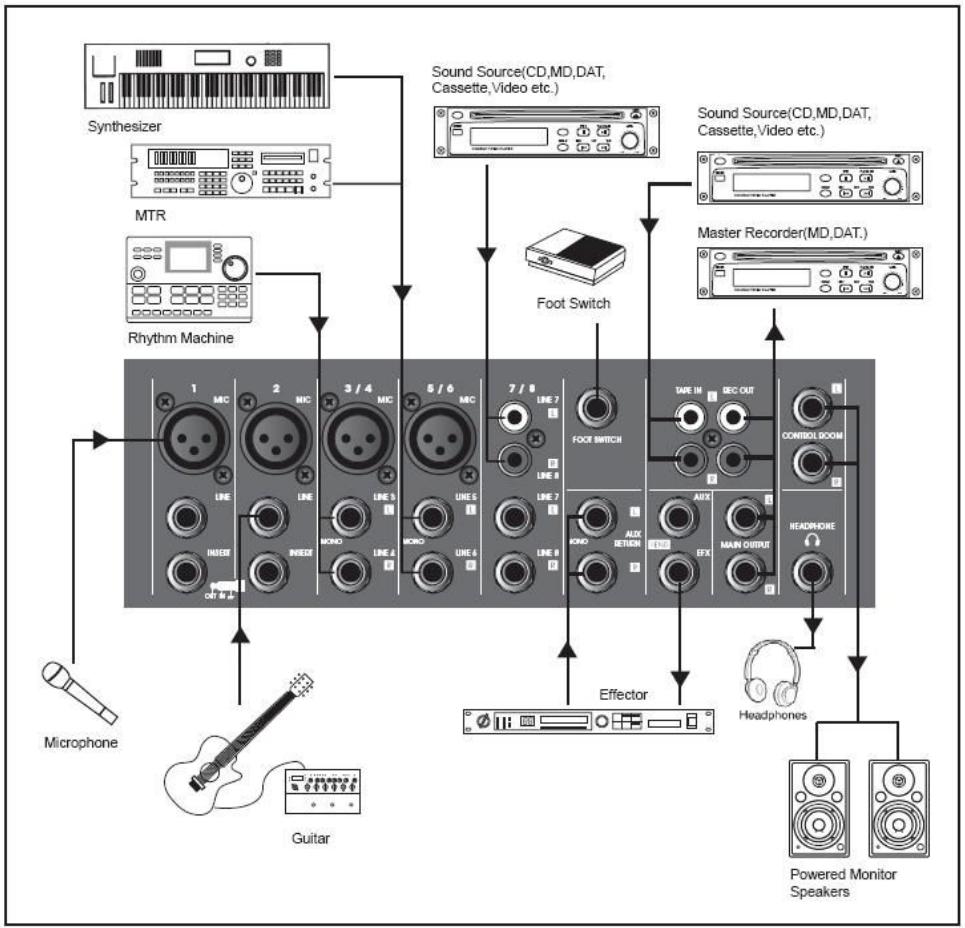

TOEPASSINGEN

EIGENSCHAPPEN

Voedingsadapter	AC 230 V, 50Hz
Verbruik	25W
Max uittgangsiveau (0.5% thd @ 1kHz)	+26dB (MAIN L/R) @ 10kOhm +20dB (INSERT) @ 10kOhm Meer dan 100mW (HEADPHONES) @33Ohm
T.H.D.	<0.1% @ +14dB 20Hz~20kHz (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM)
Frequentiebereik	20Hz~20kHz, +1/-2dB (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM) @10kOhm
Brom en Ruis (gemiddeld Rs=150Ohm)	-127dB equivalent input noise -95dB residual noise (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM)-88dB (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM) Masterfader op nominaal niveau en alle kanaal niveaus op minimumstand.
Maximale versterkingsfactor	66dB MIC IN TO MAIN L/R 60dB MIC IN TO AUX 66dB MIC IN TO EFX 76dB MIC IN TO CONTROL ROOM L/R 58.2dB IN TO REC L/R 46dB LINE IN TO MAIN L/R 46dB LINE IN TO AUX 46dB LINE IN TO EFX 56dB LINE IN TO CONTROL ROOM L/R 36dB STEREO IN TO MAIN L/R 6dB AUX RETURN IN TO MAIN L/R 16dB TAPE IN TO MAIN L/R
Crosstalk (@ 1kHz)	-70dB tussen ingangskanalen -70dB tussen ingangs-/uitgangskanalen
Gain Controle (mono ingangskanalen)	44dB Variabel (-50dB ~ -6dB) (-30dB ~ +14dB)
Gain Controle (gecombined mono/stereo ingangskanaal)	40dB Variabel (-20dB ~ +20dB)
Toonregeling ingangskanaal	HIGH: 12kHz shelving MID: 2.5kHz peaking LOW: 80Hz shelving *Turnover/roll off frequencies: liggen 3dB onder de max. boost/cut
LED Meters	2x 10 LED segmenten voor MAIN L/R
Interne Digitale Effecten	100 selecteerbare presets Controle via voetschakelaar (ON/OFF)
Kanaal LEDs	Peak: deze gaat aan wanneer het pré-fader signaal zich 5dB onder het Clip niveau bevindt
Fantoom voeding (sym. ingangen)	+48V DC
Gewicht	2,8 kg
Afmetingen	249 (B) x 75(H) x 295(D) mm

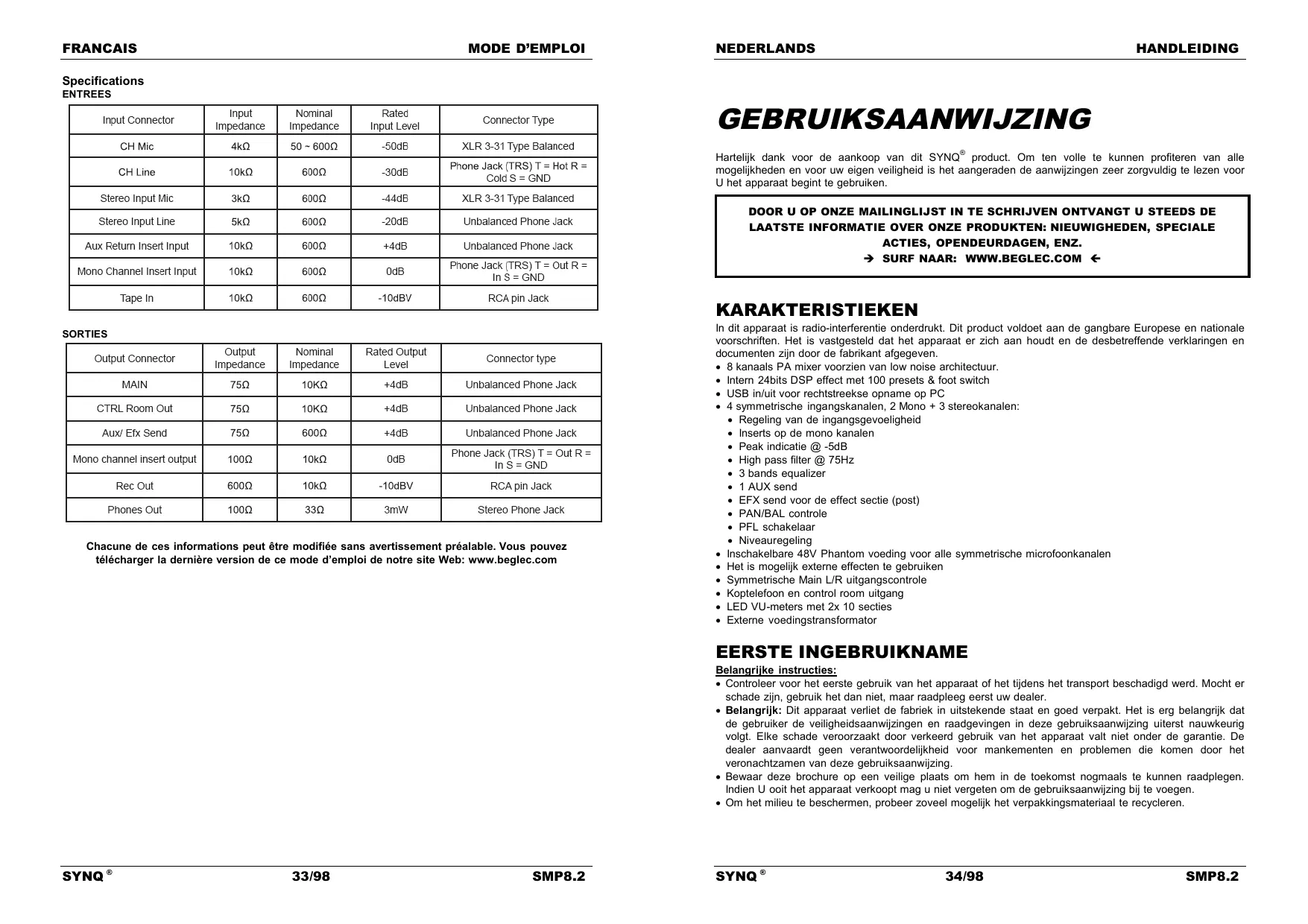

Eigenschappen

INGANGEN

Input Connector	Input Impedance	Nominal Impedance	Rated Input Level	Connector Type
CH Mic	4kΩ	50 ~ 600Ω	-50dB	XLR 3-31 Type Balanced
CH Line	10kΩ	600Ω	-30dB	Phone Jack (TRS) T = Hot R = Cold S = GND
Stereo Input Mic	3kΩ	600Ω	-44dB	XLR 3-31 Type Balanced
Stereo Input Line	5kΩ	600Ω	-20dB	Unbalanced Phone Jack
Aux Return Insert Input	10kΩ	600Ω	+4dB	Unbalanced Phone Jack
Mono Channel Insert Input	10kΩ	600Ω	0dB	Phone Jack (TRS) T = Out R = In S = GND
Tape In	10kΩ	600Ω	-10dBV	RCA pin Jack

UITGANGEN

Elke inlichting kan veranderen zonder waarschuwing vooraf

U kan de LASTe versie van deze handleiding downloaden via

Onze website: www.beglec.com
