GEBRUIKSAANWIJZING MIX 5.2 SYNQ AUDIO RESEARCH

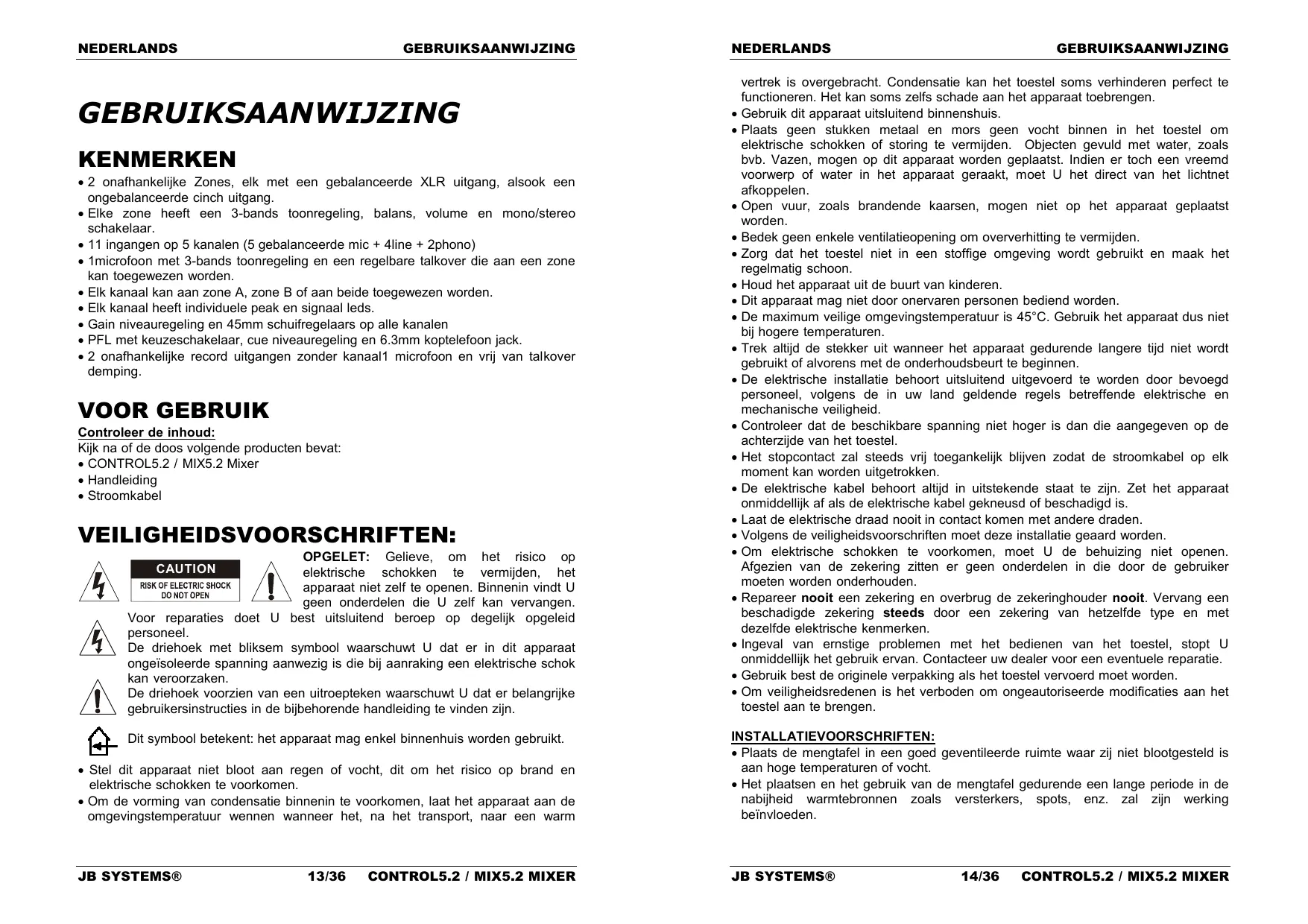

Gebruiksaanwijzing NL

NL - VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijk manier conform de in uw land geldende voorschriften.

• 2 onafhankelijkke Zones, elk met een gebalanceerde XLR uitgang, alsook een ongebalanceerde cinch uitgang.
• Elke zone heeft een 3-bands toonregeling, balans, volume en mono/stereo schakelaar.
• 11 ingangen op 5 kanalen (5 gebalanceerde mic + 4line + 2phono)
• 1microloon met 3-bands toonregeling en een regelbare talkover die aan een zone kan toegewezen worden.
• Elk kanaal kan aan zone A, zone B of aan beiden toegewezen worden.
• Elk kanaal heeft individuele peak en signala led.
• Gain niveauregeling en 45mm schuifregelaars op alle kanalen
• PFL met keuzeschakelaar, cue niveauregeling en 6.3mm koptelefoon jack.
• 2 onafhankelijke record uitgangen zonder kanaal1 microfoon en vrij van talkover demping.

VOOR GEBRUIK

Controleer de inhoud:

Kijk na of de doos volgende producten bevat:

• CONTROL5.2/MIX5.2 Mixer
• Handleiding
  Stroomkabel

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

OPGELET: Gelinge, om het risico op elektrische schokken te vermijden, het apparaat Niet zich te openen. Binnenin vindt U geen onderdelen die U zich kan verrangen.

Voor reparations doet U best uitsluitend beroep op degelijk opgeleid personeel.

De driehoek metblinksem symbol waarschuwt U dat er in dit apparaat ongeisoleerde spanning aanwezig is die bij aanraking een elektrische schok kan veroorzaken.

De driehoek voorzien van een uitroepteken waarschuwt U dat er belangrijke gebruikersinstrumenties in de bijbehorende handleiding te vinden zich.

Dit symbol betekent: het apparaat mag enkel binnenhuis worden gebruikt.

• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, maar het apparaat aan de omgevingstemperatuur waren wonneer het, na het transport, maar een warm

vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.

• Gebruik dit apparaatuitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Objecten bevuld met water, zoals bvb. Vazen, mogen op dit apparaat worden geplaatst. Indien er toch een vreemd voorwerp of water in het apparaat geraakt, moet U het direct van het lichtnet afkoppelen.
• Open vuur, zoals brandende kaarsen, mogen nicht op het apparaat geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maar het regelmatig schoon.
• Houd het apparaat uit de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 45^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Trek aktijd de stekker uit wanner het apparaat gedurende langerearend het wordt gebruikt of alvorens met de onderhoudsbeurt te beginnen.
• De elektrische installmentie behoort uitsluitend uitgevoerd te worden door bevoegd personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller dat de beschikbare spanning Niet hoger is dan die aangegeven op dechterzijde van het toestel.
• Het stopcontact zal steeds vrij toegankelijk blijven zodat de stroomkabel op elk moment kan worden uitgetrokken.
• De elektrische kabel behoort algtd in uitstekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneusd of beschadigd is.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften moet deze installmentie geaard worden.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhonden.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en met verzelfde elektrische kenmerken.
• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.
• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om ongeautoriseerde modificaties aan het toestel aan te brengen.

INSTALLATIEVOORSCHRIFTEN:

• Plaats de meldtafel in een goed geventileerde ruimte waar zich Niet blootgesteld is aan hove temperaturen of vocht.

• Hetplaatsen en het gebruik van de mengtafel gedurende een langeperiode in denabijheidwarmtebronnenzoalsversterkers,spots,enz.zal zijn werkingeinvloeden.

• De mixer kan in een 19" kast gemonteerd worden. Monteer de behuizing door middel van de 4 montageopeningen op de frontplaat. Gebruik hiervoort bouteen van de juiste dikte! (deze zichniet inbegrepen) Probeer sterke schokken en vibratiesijdens het transport zo veel möglich te vermijden.

• Zorg, bij inbouw in een vaste installmentie of flightcase, voor een goede ventilatie om de warmte optimaal te konnen afvoeren.
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan de goede werkig soms verhinderen.

REINIGING VAN DE MENGTAFEL:

Reinig de mengtafel met een vochtig doek. Vermijd dat er water in het toestel komt. Gebruik nooit vluchtige vloeistoffen zoals benzeen of thinner welke het toestel konnen beschadigen.

AANSLUITINGEN

Behalve de microfoon-, hooftelefoonaansluitingen en zone uitgangen, zich alle aansluitingen cinch-aansluitingen. Gebruik cinch-cinch kabels van goede kwaliteit om een goede geluidskwaliteit te verzekeren. (Bijvoorbeeld: JB Systems code :2-0370) Voor meer informatie over aansluitingen verwijzen wij u maar het volgende hoofdstuk. Zet het toestel uit, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met een niveau:tussen 750mV en 2V. Deze ingangen vindt u bijvoorbeeld bij radio's, video's, cd-spelers, enz.

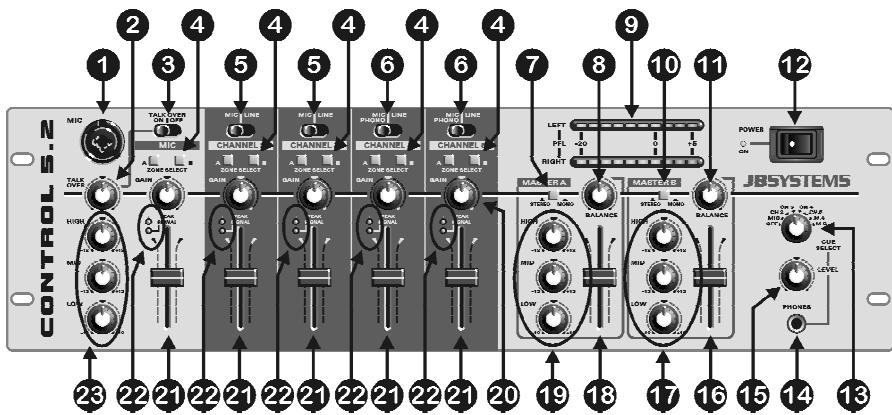

FRONT

1. DJ MICRO input: de DJ microfoon kan aangesloten worden via de XLR/Jack ingang op de frontplaat of via de stereo jack aansluiting op de achechterijde van de mengtafel. Dit is een gebalanceerde ingang maar aanvaard om het even welke microfoon, voorzien van een XLR of jack aansluiting.

2. TALKOVER level: wonneer u de talkover schakelaar(3) aanzet, kutu de demping van de kanalen 2 tot 5 instellen. Hoe meer u de knop maar rechts draait, hoe meer.Deze kanalen gedempt worden terwijl u in de DJ Microfoon(1) praat.

3. TALKOVER schakelaar: gebruik deze schakelaar om de kanalen 2 tot 5 automatisch te dampen verwijl u in de DJ microfoon praat. Gebruik de zone keuzeschakelaars(4) om te bepalen op welke uitgang de talkover要去 werken. Opgelet: de talkover za enkel werkden op de zone die u ingesteld heeft voor de DJ Microfoon. De andere zone za nicht bevinoed worden.

4. ZONE schakelaar: voor elk kanaal(Int)kunt u kiezen aan welke zone (master) het signal moet geleid worden. Dit betekent dat u de mengtafel(Int)kunt gebruiken om twee verschillende zalen te voorzien van een totaal verschillende muziek!

Voorbeeld:

U wilt de kanalen 2&3 sturen maar Master A (zaal1). De kanalen 4&5要去 gestuurd worden maar Master B (zaal2). Maar u wilt aankondigingen konnen makein in beiden zalenSAMen.

Dit is wat u zou moeten doen:

• kies "zone A" voor de kanalen 2&3
• kies "zone B" voor de kanalen 4&5
• kies "zone A" en "zone B" voor de DJ Microfoon.

U kunt nu aankondigingen make in beiden zalen samen, verwijl de muziek die u in beiden zalen speelt volledig verschillend is.

1. INPUT SELECTOR schakelaar: voor de kanalen 2 en 3(Int) kuit u kiezen tussen line ingangen of gebalanceerde microfoon ingangen.
2. INPUT SELECTOR schakelaar: voor de kanalen 4 en 5(Int k unt u kiezen tussen line ingangen of gebalanceerde microfoon ingangen maar u knot ook een draaitafel aansluiten. (line/phono schakelaar op dechterzijde)
3. MONO/STEREO schakelaar: worden gebruikt om Master A in mono of stereo om te zetten.
4. BALANCE: worden gebruikt om de balans:tussen de linker en rechter uitgang van Master A te regelen.
5. VU-meter: worden gebrukt om hetiveau van de geluidssignalen te controleren die met de CUE schakelaar(13) gekozen werden. Met de kanaalschuifregelaars kut u het ingangsniveau van elke aangesloten geluidsbron regelen. Zorg ervoor dat de niveaus de 0dB (of 100% ) Niet overschrijden. Dit kan distorsie van het geluidssignaal veroorzaken wonneer hetiveau in de rode zone van de VU-meter komt.
6. MONO/STEREO schakelaar: worden gebruikt om Master B in mono of stereo om te zetten.
   11.BALANCE: worden gebruikt om de balans:tussen de linker en rechter uitgang van Master B te regelen.
7. POWER schakelaar: worden gebruikt om de voeding van de mengtafel aan of uit te zetten.
   13.CUE schakelaar: worden gebruikt om de bron te kiezen die u wilt voorbeluisteren. U Aunt maar om het even welk kanaal luisteren verwijl de schuifregelaar van dat kanaal gesloten is.
   14.CUE LEVEL: worden gebruikt om het uitgangsniveau van de koptelefoo n te regelen.
8. HEADPHONE jack: u kunt om het even welke moderne stereo hoofdtelefoon aansluiten via deze 6.3mm jack. Samen met de cue keuzeschakelaar (13) en de cue niveauregeling (14)kestu deze gebruiken om het gekozen ingangskanaal voor te beluisteren.

9. MASTER B level: worden gebruikt om het uitgangsiveau van Master B te regelen.
   17.3-BANDS TOONREGELING: gebruik deze 3-bands toonregeling om het geluidssignaal van Master B aan te passen volgens uw persoonlijke smaak.

10. MASTER A level: worden gebruikt om het uitgangsniveau van Master A te regelen.

19.3-BANDS TOONREGELING: gebruik deze 3-bands toonregeling om het geluidssignaal van Master A aan te passen volgens uw persoonlijke smaak.

1. GAIN controls: worden gezruikt om de gevoeligheid van elk kanaal apart te regelen. U kunt de gevoeligheid van de kanalen regelen, Gebaseerd op de informatatie van de VU meters(9) en de peak led(22).

2. KANAAL SCHUIFREGELAARS: worden gezruikt om het niveau van elk kanaal afzonderlijk in te stellen.

3. PEAK & SIGNAL LEDs: alle kanalen zich uitgerust met een peak een signal led:

4. Signal led: de groene signaalled geeft aan dat er een muzieksignaal aanwezig is op de kanaalingang.

5. Peak led: de rode peak led geeft aan dat het ingangssignaal te hoog is. Let er op dat de peak led slechts af en toe aan gaat. Wanner de peak led gedurende langere periodes aan blijft, moet u dringend het niveau van het ingangssignaal verminderen door middel van de GAIN regeling(20).

23.3-BANDS TOONREGELING: u kunt deze 3 regelingen gebruiken om het geluidssignaal of de DJ microfoon te regelen volgens uw persoonlijke smaak of om feedback van de microfoon weg te filteren.

Opmerking: Feedback is wonneer een akoestisch signal steeds weever versterkt wordt tot het snei en een luide schreeuw overaat: verminder de gain van uw microfoonkanaal en/of probeer de HF te verminderen van uw toonregeling.

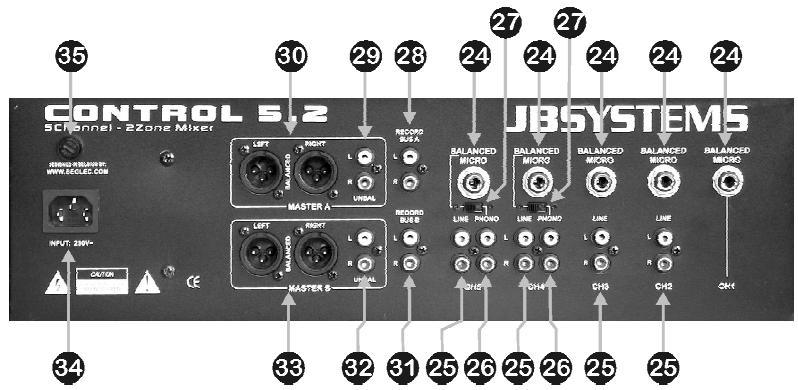

ACHTERZIJDE

24.DJ MICRO input: wordt gebruikt om gebalanceerde (stereo jack) of ongebalanceerde (mono jack) microfoons aan te sluiten op dit kanaal.
25. LINE input: worden gebruikt om het even welke geluidsbron met een line niveau op dit kanaal aan te sluiten.
26. PHONO input: worden gebruikt om een draaitafel op dit kanaal aan te sluiten.
27. PHONO/LINE schakelaar: worden gezruikt om ofwel de phono (draaitafel) ingang(26) ofwel de microfooningang(24) te kiezen voor de kanalen 4 en 5.
28. RECORD BUS A: line uitgang met de signalen van de kanalen 2 tot 5. Enkel de kanalen welke u koos voor de zone A zullen door deze uitgang gestuurd worden.
Belangrijke opmerking: de toenregeling, DJ microfoon en talkover functie hebben GEEN invloed de oeiz uitgang. Dit betekent dat de DJ zo veel kan praten als hij wil; via deze uitgang za alleen de muziek opgenomen worden.

1. MASTER A ongebalancerde uitgang: worden gebrukt om een versterker aan te sluiten die uitgerust is met ongebalancerde ingangen. Het uitgangsniveau kan geregold worden met de MASTER A niveauregelaar (18).
2. MASTER A gebalanceerde uitgang: worden gebrukt om een versterker aan te sluiten die uitgerust is met gebalanceerde ingangen. Het uitgangsiveau kan geregeld worden met de MASTER A niveauregelaar (18).
3. RECORD BUS B: line uitgang met de signalen van de kanalen 2 tot 5. Enkel de kanalen welke u koos voor de zone B zullen door deze uitgang gestuurd worden. Belangrijke opmerking: de toonregeling, DJ microfoon en talkover functie hebben GEEN invloed op deze uitgang. Dit beteketent dat de DJ zo veel kan praten als hij wil; via deze uitgang zal alleen de muziek opgenomen worden.
4. MASTER B ongebalancede uitgang: worden gebruikt om een versterker aan te sluiten die uitgerust is met ongebalancede ingangen. Het uitgangsiveau kan geregeld worden met de MASTER B niveauregelaar (16).
5. MASTER B gebalanceerde uitgang: worden gebrukt om een versterker aan te sluiten die uitgerust is met gebalanceerde ingangen. Het uitgangsiveau kan geregold worden met de MASTER B niveauregelaar (16).
6. MAINS INPUT: verbind hier de meegeleverde voedingskabel met het 230V/50Hz net. Controller erest of de kabel nicht beschadigd is!
7. HOOFDZEKERING: De hoofdzekering beschermt de mengtafel. Vervang hem enkel door een zekering van het zelfde type en waarde.

SPECIFICATIES

Voeding: AC 230 V, 50Hz

Zekering: 20mm glazen zekering 250V 500mA traag

Frequentie bereik: 20-20.000Hz (+/-2dB)

Vervorming + ruis: <0.1% @ 1kHz, 0dB

S/R verholding (IHF-A): >85dB @ 1kHz.

Microfoon ingangen: 1.5mV @ 10kΩ

Line/CD ingangen: 150mV @ 22kΩ

Phono ingangen: 3mV @ 47kΩ

Record uitgang: 775mV @ 600Ω

Master A/B uitgang: 1.5V @ 4k7Ω ongebal.

Master A/Buitgang: 850mV @ 600Ω gebal.

Talkover: 0dB -15dB

Tooncontrole: +/-12dB @ 10kHz / 1kHz / 100Hz

Koptelefoon: 1V@33Ω

Afmetingen: 483(W) x 134(H) x 130(D) mm

Gewicht: 2kg
