MANUAL DE UTILIZADOR MIX 5.2 SYNQ AUDIO RESEARCH

Tente recicular a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

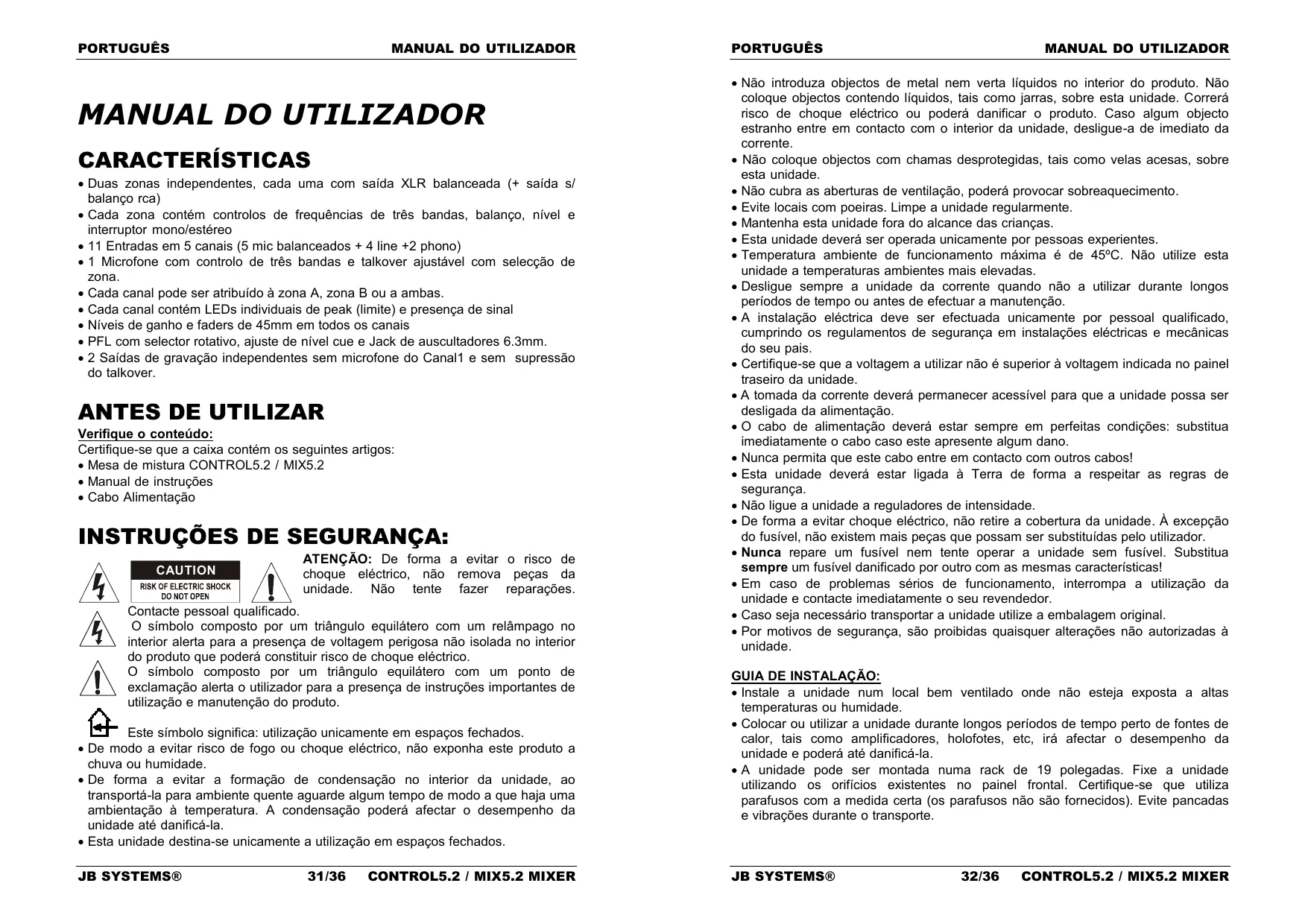

OPERATION MANUAL

FEATURES

• Duas zonas independentes, cada uma com saía XLR balanceada (+ saía s/balanco rca)
• Cada zona contentem controlos de Frequencias de tres bandas, balanco, nivel e interruptor mono/estereo
• 11 Entradas em 5 canais (5 mic balanceados + 4 line +2 phono)
• 1 Microfone com controlo de tres bandas e talkover ajustavel com selecao de zona.
• Cada canal pode ser atribuído à zona A, zona B ou a ambas.
• Cada canal content LEDs individuais de peak (limite) e Presence de sinal
• Níveis de ganho e faders de 45mm em todos os canais
• PFL com selector rotativo, ajuste de;nível cue e Jack de auscultadores 6.3mm.
• 2 Saías de gravação independentes sem microfone do Canal1 e sem supressão do talkover.

ANTES DE UTILIZAR

Verifique o conteudo:

Certifique-se que a caixa contentem os seguintes artigos:

• Mesa de mistura CONTROL5.2 / MIX5.2
• Manual de instruções
• Cabo Alimentação

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

Contacte pessoal qualificado.

Osímbolo composto por um triángulo equilátero com um relâmpago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá constituir risco deCHOque electrolyico.
Osímbolo composto por um triángulo equilátero com um punto de exclamação alerta ou utilizesor para a Presence de instruções importantes de utilização e manutenção do produits.

Este=simbolo significa:utilizaçãounicamente em espacos fechados.

• De modo a evacitar risco de fogo ou什麽 electrico, não exponha este produit a chuva ou humidade.
• De forma a registrar a formação de condensação no interior da unidade, ao transporte-la para ambiente quente aguarde algo tempo de modo a que haja uma Ambientação à temperatura. A condensação pode会影响 o desempenho da unidade até danificá-la.

• Esta unidade destinata-se uniquamente a utilização em espacços fechados.

• Não introduza objects de metal nemVERTá liquidos no interior do produits. Não colque objectos contendo liquidos, tais como jarras, sobre esta unidade. Correrá risco de何时que eletrico ou poderá danificar o produits. Caso algo um objecto estranho entre em contacto com o interior da unidade, deslgue-a de imeditado da corrente.

• Não coloque objectos com chamas desprotegidas, tais como velas acesas, sobre estaunities.
• Não cubra as aberturas de ventilação, poderá provocar sobreaquecido.
• Evite locais com poeiras. Limpe a unidade regularamente.
• Mantenha esta unidade fora do alcance das crianças.
  -Esta unidad deverá ser operadaunicamente por pessoas experimentes.
• Temperatura ambiente de funciona maxima é de 45^ . Não utilize esta unidade a temperatas ambientes mais elevadas.
• Desligue sempre a unidade da corrente quando não a utilizes durante longos periodos de tempo ou antes de efetuar a manutenção.
• A instalação eletrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalações electrolycas e mecânicas do seu pais.
• Certifique-se que a voltagem a utilizesnão é superior à voltagem indicaa no poinel traseiro da unidade.
• A tomada da corrente devera permanecer accesivel para que a unidade possa ser desligada da alimentacao.
• O cabo de alimentação deverá estar sempre em perfeitas condições: substitua imeditamente o cabo caso este aparece algo dano.
• Nunca permita que este cabo entre em contacto com outros cabos!
  -EstaunidaddeveráestarligadaàTerra de formaarespeitarasregrasde seguranca.
• Não ligue a unidade a reguladores de intensidade.
• De forma a EVTarCHOqueelectrico, nãoretireacobertura da unidade.Aexcepcao do fusivel, nãoexistem mais peças que possam ser substituidaspelutilizador.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outras com as mesmas caracteristicas!
• Em caso de problemas sérios de funciona, interrompa a'utilização da unidade e contacte imeditamente o seu revendedor.
• Caso sera necessario Transportar a unidade utilize a embalagem original.
• Por motivos de segurar, são proibidas quando alterações não autorizadas à unidade.

GUIA DE INSTALLACION:

• Instale a unidade num local bem ventilado ond não esteja exposta a altas temperatas ou humidade.
• Colocar ou utilizes a unidade durante longos periodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc, irá afectar o desempinho da unidade e poderá até danificá-la.

• A unidade pode ser montada numa rack de 19 polegadas. Fixe a unidade utilizing os orificios existentes no pailen frontal. Certifique-se que utilizes parafusos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações durante o transporte.

• Quando colocar a unidade numa cabine ou numa flight case, certifique-se que há ventilação de modo a permitir a evacuação do calor produzido pela unidade.

• De forma aatar a formação de condensação no interior da unidade, ao transporte-la para ambiente quente agarde algo um tempo de modo a que haja uma Ambientação à temperatura. A condensação pode aferar o desempinho da unidade.

LIMPEZA DA MESA DE MISTURA:

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir agua dentro da unidade. Não utilize liquidos voláteis como benzeno ou diluente, irá danificar a unidade.

LIGAÇÖES

À exception dos microfones, auscultador e saídas das zonas, todas as ligações são rca. Utilize cabos rca-rca de boa qualida de modo a fazer má qualidação录音. (exemplo: JB Systemsístico: 2-0370)

Para mais informações sobre ligações consulte oproximo capitulo.

Certifique-se que a mesa de mistura se encontrar desligada antes efectuar alteracoes nas ligações.

Neste manual referimos "line inputs" (entradas line). Esta é uma denominação global para apareiros de entrada com umível de voltagem comprehendido entre 750mV e 2V. Isto inclui sintonizadores, videos, leitores de CD, etc.

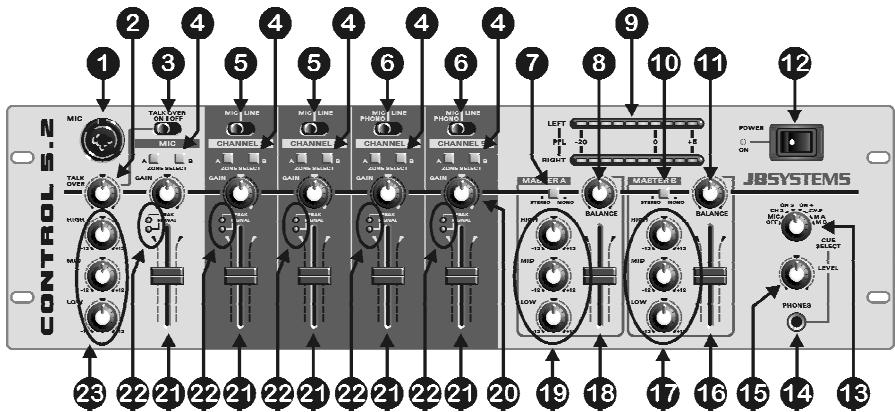

PANEL FRONTAL

1. Entrada MICROFONE DJ: O micro DJ pode ser ligado à entrada XLR/Jack no pailen frontal ou ao Jack estéreo na pailen traseiro.Esta entrada é balanceada mas aceita qualquer tipo de microfone equipado com conector XLR ou Jack.

2. Nível TALKOVER: quando o Talkover (3) é ligado, o;nível de supressão pode ser ajustado nos canais de entrada 2 a 5. Quanto mais este controlo for girado para a direita, maior sera a supressao nos canais quando estiver a falar através do microfone DJ (1)

3. Interruptor TALKOVER: quando pressiona este botão, os canais de entrada 2 a 5 são silenciados quando fala atraves do micro DJ. Utilize os selectores de canal (4) para escolher em que saía deverá funciona o talkover. Atença: O talkoversolefuncionará na zona selecionada para o micro DJ. As outras zonas não serao afectadas.

4. Selector de ZONA: Em cada canal de entrada poderá seleccionar para que zona (master) estedeferá ser encaminhado.Isto significa que podeutilizar esta mesa de mistura para operar em两大 divisões distinctas com música totalmentedifferente!

Exemplo:

Pretende que os canais 2&3 sejam direcionados para Master A (divisão 1). Os canais 4&5 delevarao ser direcionados para Master B (divisão 2). Mastenciona poder falar em ambas as divisoes. Devera fazer o segunte:

Agora pode falar em ambas as divisões,aina que a música que está a ser reproduzida sera totalmente diferente.

1. Selector ENTRADA: Nos canais 2 e 3, pode escolher entre entrada line ou entrada micro balanceado.
2. Selector ENTRADA: Nos canais 4 e 5, pode escolher entre entrada line ou entrada micro balanceado, mas también pode ligar um gira-discos. (interruptor line/phono no paineil traseiro).
3. Selector MONO/ESTÉREO: Utilizzato para alternar entre modo mono e estéreo no Master A.
4. BALANCE: Utilizzato para ajustar o balanco entre a saía à esquerda e à direita no Master A.
5. Indicador VU: Permite monitorizar o;nível dos sinais audio selecionados com o selector CUE (13).Com os faders de canal pode alterar o;nível de entrada de cada fonte audio ligada. Certifique-se que os nveis não exceedem 0DB (ou 100% ). O som podera sofrer distorcao se o;nível do sinal alcancar a area vermelha do indicator.
6. Selector MONO/ESTEREO: Utilizzato para alternar entre modo mono e estéreo no Master B.
   11.BALANCE: Utilizo paraaabstarobalancoentreasaiaa esquerdae a direita no Master B.
7. Interruptor ON/OFF: Liga eDSLiga a mesa de mistura.
8. SELECTOR CUE: Permite seleccionar o sinal que quer monitorizar. Pode ouvir qualquer canal de entrada quando o fader de canal correspondente estiver fechado.
9. Nível CUE: Permite controlar o;nível da saída dos auscultadores.
10. Entrada para AUSCULTADORES (Jack): Entrada tipo Jack para auscultadores estéreo (diámetro 6.35mm). Pode usar os auscultadores em Conjunto com o selector cue (13) e com o;nível cue (14) para ouvir o canal de entrada的选择atorio.
11. Nível MASTER B: Permite ajustar o;nével de saía do Master B.
12. Controlo de FREQUENCIAS 3 BANDAS: Utilize these controls para alterar o sinal audio do Master B ao seu gosto pessoal.
13. Nível MASTER A: Permite ajustar o;nível de saía do Master A.

14. Controlo de FREQUENCIAS 3 BANDAS: Utilize these controls para alterar o sinal audio do Master A ao seu gosto pessoal.

15. Controlos de GANHO (GAIN): Utilizados paraaabsturasensibilitydecadacanal separadamente.Com base nas informacoes fornecidaseloindicador VU (9)eveloLEDpeak(22)poderayajustarasensibilitydo canal.

21.FADERS DOS CANAIS: Permitem definir o;nível de cada canal separadamente.

22.LEDS PEAK E SIGNAL: Todos os canais está equipados com um LED peak e um LED signal:

• LED Signal (Sinal): O LED de sinal verde indica que um sinal de música está presente nesse canal de entrada.

• LED Peak (Limite): O LED vermelho de peak indica que o sinal é demasiado elevado. Certifique-se que este LED se acende apenas occasionalmente. Caso o LED permanece aceso, é aconseñhável que reduza a entrada de sinal utilizing o controlo de ganho do canal (20).

• Controlo de FREQUENCIAS 3 BANDAS: Utilize these Controls para alterar o sinal audio do micro DJ ao seu gosto pessoal ou parautar feedback do microfone.

Note: O Feedback acontece quando um sinai acustico é amplificado repetidamente até produzir um ruido estridente: Reduza o ganho no canal do seu microfone e/ou experimente eliminar HF dos seu controlos de Frequencias.

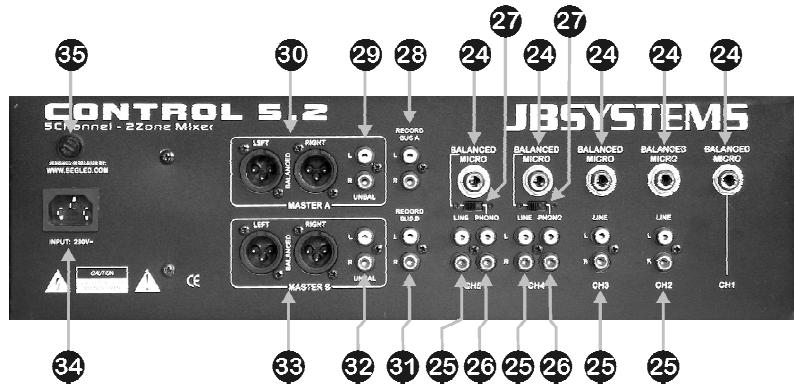

PAINEL TRASEIRO

1. Entrada MICROFONE DJ: Utilizzato para ligar um microfone balanceado (nome Jack estereo) ou sem balanco (nome Jack mono) a este canal.
2. Entrada LINE: Utilizzato para ligarrial quater fonte de som tipo line a este canal.
3. Entrada PHONO: Utilizzato para ligar um gira-discos a este canal.
4. Selector PHONO/LINE: Utilizzato para seleccionar entrada phono (26) ou entrada microfone (24) nos canais 4 e 5.
5. Saía GRAVACÁO A (REC BUS A): Saía tipo line con os sinais dos canais 2 a 5. Apenas os sinais onde a zona A estiver selecciónada serão Transmitidos esta saía.
   Nota importante: Os controlos de frequências, do microfone DJ e a função talkover NÃO está disponíveis{nesta saIDA. Isto significa que o DJ pode falar à voltade; esta saida apenas a musica sera gravada.
6. Saída sem balança MASTER A: Permite ligar um amplificador com entradas sem balança. O[nével de saída pode ser definido pelo;nível MASTER A (18).

7. Saía balanceada MASTER A: Permite ligar um amplificador com entradas balanceadas. O;nével de saía pode ser definido pelo;nível MASTER A (18).

8. Saía GRAVAÇÃO B (REC BUS B): Saía de tipo line con os sinais dos canais 2 a 5. Apenas os sinais onde a zona B estiver selecionada serão transmitidos neat saía.
   Nota importante: Os controlos de freqências, do microfone DJ e a função talkover NÃO está disponível.nessa saida. Isto significava que o DJ pode falar à voltade; esta saida apenas a musica sera gravada.

9. Saída sem balança MASTER B: Permite ligar um amplificador com entradas sem balança. O[nével de saída pode ser definido pelo[nével MASTER B (16).
10. Saía balanceada MASTER B: Permite ligar um amplificador com entradas balanceadas. O;nével de saía pode ser definido pelo;nével MASTER B (16).
11. Entrada ALIMENTACION: Ligue o cabo fornecido a uma tomada de 230V/50Hz. Antes da utilizesao certifique-se de que o cabo não está danificado!
    35.FUSIVEL: Fusível que protege a mesa de mistura. Substitua-o apenas por um identico.

ESPECIFICAções

Fonte de Alimentação:

AC 230 V, 50Hz

Fusível:

Fusível vidro 20mm 250V 500mA fusão lenta

Resposta em Frequência:

20-20.000Hz (+/-2dB)

THD + noise:

<0.01% @ 1kHz, 0DB

S/N Ratio (IHF-A):

85DB @ 1kHz

Entradas micro:

1.5mV @ 10kΩ

Entradas Line/CD:

150mV @ 22kΩ

Entradas Phono:

3mV @ 47kΩ

Saía de Gravación:

775mV @ 600Ω

Saida Master A/B:

Controlo de Freqência:

+/-12DB@10kHz/1kHz/100Hz

Auscultadores:

1V@33Ω

Dimensoes:
