GEBRUIKSAANWIJZING LED FLOWER DMX SYNQ AUDIO RESEARCH

Gebruiksaanwijzing NL

t Hofveld 2 ~ B1702 Groot-Bijaarden ~ Belgium

OPGELET: GEVAAR! stel de lens nooit bloat aan direct zonlicht, zichs gedurende een korteperiode. Dit kan het toestel beschadigen en zichs brand verroorzaken!

NL-VERWIJDEREN VAN HET APPARAAT

Verwijder het toestel en de gebruekte batterijen op een milieuvriendelijkme manier conform de in uw land geldende voorschriften.

Hartelijk dank voor de aankoop van dit JB Systems® product. Om ten volle te kunnen profiteren van alle mogelijkheden en voor uw eigeneiligkeit, gelieve de aanwijzingen zeer zorgvuldig te lezen voor U het apparaat begint te gebruiken.

DOOR U OP ONZE MAILINGLIJST IN TE SCHRIJVEN ONTVANGT U STEEDS DE LAATSTE INFORMATIE OVER ONZE PRODUKTEN: NIEUWIGHEDEDEN, SPECIALE

ACTIES, OPENDEURDAGEN, ENZ.

SURF NAAR: WWW.BEGLEC.COM

KARAKTERISTIEKEN

In dit apparaat is radio-interferentie onderdukt. Dit product voldoet aan de gangbare Europese en nationale voorschriften. Het is vastgesteld dat het apparaat er zich aan houdt en de desbeteffende verklaringen en documenten zijn door de fabrikant afgevegen.

• Het toestel is ontworpen om decoratieve lichteffecten te produceren en kan eventueel worden gebruikt in Lichtshows.

Vernieuwende DMX LED moonflower.
- Gebaseerd op 52 power LEDs (R=16 + G=12 + B=12 + W=12):
- Extreem heldere kleuren in vergelijking met tradionele halogeenlam effecten
- Meer dynamisch dan traditionele halogeenlamp effecten
- Scherpe witte, blauwe, rode en groene laserachtige Lichtstralen
- Geen lampen te verrangen!
- Gebrukt LEDs met een extreem lange levensduur!
Bijna geen warmteontwikkeling
- Zeer laag verbruik
- Lichtgewicht (geen zware lamptransformatoren)
- 0-100% dimmer en uiterst snelle strobe functie
- Uitstekende ingebouwde programma's voor practigte gevarieerde Licht shows:
1 of 4 DMX kanalen
- Standalone: werkt op het ritme van de muziek dank zij de ingebouwde microfoon
- Master/slave: prachtige gesynchroniseerde shows
- CA-8 controller verkrijgbaar in optie
- Uitgerust met een große optische lens voor een maximalelichtopbrengst

Controleer voor het eerste gebruik van het apparaat of hetijdens het transport beschadigd werk. Mocht er schade+zijn, gebruik het dan Niet, maar raadpleeg eerst uw dealer.

Belangrijk: Dit apparaat verliet de fabrik in uitstekende staat en goed verpakt. Het is erg belangrijk dat de gebruiker de veilgheidsaanwijzingen en raadgevingen in deze gebruiksaanwijzing uisterst nauwkeurig volgt. Elke schadeverooraaktdoorverkeerd gebruik van het apparaat valt Niet onder de garantie. De dealer aanvaardt geen verantomegaeljheid voor mankementen en problemen die komen door het veronachtzamen van deze gebruiksaanwijzing.

Bewaar deze brochure op een veilige plaat om hem in de toekomst nogmaals te kunnen raadplegen. Indien U het apparaat verkoopt, denkt U er wel aan om de gebruiksaanwijzing bij te voegen.

Controleer de inhoud:

Controleer of de doos volgende onderdelen bevat:

• Handleiding
• LEDFLOWER DMX
• Ophangbeugel + vijsknop

VEILIGHEIDSVOORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

WAARSCHUWING: Om het risico op elektrocutie zoveel möglich te vermijden mag u nooit de behuizing verwijderen. Er bevinden zich geen onderdelen in het toestel die u zich kan herstellen. Laat de herstellungen enkel uitvoeren door een bevoegde technicus.

De bliksempijl die sich in een geldijkbenige driehoek befindt is bedoeld om u te wijzen op het gebruik of de aanwezigheid van Niet-geisoleerde onderdelen met een "gevaarlijke spanning" in het toestel die voldoende kracht hebigt om een risico van elektracutie in te houden.

Het uitroepteken binnen de gelijkbenige driehoek is bedoeld om de gebruiker erop te wijzen dat er in de meegeleverde literatuur belangrijke gebruik en onderhoudsinstructies vermeld staan betreffende dit onderdeel.

Dit symbool betekent: het apparaat mag enkel binnenhuis worden gebruikt.

Dit symbol betekent: Lees de handleiding!

OPGELET: möglich gevaarlijke optische straling van dit product

• Om het milieu te beschermen, probeer zoveel möglichk het verpakkingsmaterialiaal te recycleren.
• Stel dit apparaat Niet bloot aan regen of vocht, dit om het risico op brand en elektrische schokken te voorkomen.
• Om de vorming van condensatie binnenin te voorkomen, waar het apparaat aan de omgevingstemperatuur Wennen wanneer het, na het transport, maar een warm vertrek is overgebracht. Condensatie kan het toestel soms verhinderen perfect te functioneren. Het kan soms zichs schade aan het apparaat toebrengen.
• Gebruik dit apparaat uitsluitend binnenshuis.
• Plaats geen stukken metaal en mors geen vocht binnen in het toestel om elektrische schokken of storing te vermijden. Indien een vreemd voorwerp in het apparaat geraakt,要去 U het direct van het Lichtnet afkoppelen.
• Plaats de installment op eenplaats met goede ventilatie, ver van brandbare materiaalen en/of vloeistoffen. De installment moet op minstens 50~cm van de muren rondon geplaatst worden.
• Bedek geen enkele ventilatieopening om oververhitting te vermijden.
• Zorg dat het toestel Niet in een stoffige omgeving worden gebruikt en maak het regelmatig schoon.
• Houd het apparaat UIT de buurt van kinderen.
• Dit apparaat mag Niet door onervaren personen bediend worden.
• De maximum veilige omgevingstemperatuur is 40^ . Gebruik het apparaat dus nicht bij hogere temperaturen.
• Verzeker er U van dat er zich onder deplaats waar het toestel worden geinstalleerd geen ongewenste Personen bevindenijdens het bevestigen en losmaken alsook bij het onderhoud.
• Trek alsijd de stekker uit wanneer het apparaat gedurende langereijd Niet worden gebruikt of alvorens te beginnen met de onderhoudsbeurt.
• De elektrische installmente behoort uitsluitend uitgevoerd te worden door bevoegt personeel, volgens de in uw land geldende regels betreffende elektrische en mechanische verilgheid.
• Controller of de beschikbare spanning Niet hoger is dan die aangegeven op de weiterzijde van het toestel.
• De elektrische kabel behoort algtd in uistekende staat te zich. Zet het apparaat onmiddelijk af als de elektrische kabel gekneud of beschadigd is. De kabel要去 verrangen worden door de fabrikant zich, zijn dealer of vergelijkbare bekwame personen om een brand te voorkomen.
• Laat de elektrische draad nooit in contact komen met andere draden.
• Volgens de veiligheidsvoorschriften要去 deze installmentie geaard worden.
• Sluit het apparaat Niet aan op een elektronische dimmer.
• Gebruik.altijd een geschiktene en gekeurde veiligheidskabel bij het installereren van het toestel.
• Om elektrische schokken te voorkomen,要去 U de behuizing Niet openen. Afgezien van de lamp en de zekering zitten er geen onderdelen in die door de gebruiker要去 worden onderhoven.
• Repareer nooit een zekering en overbrug de zekeringhouder nooit. Vervang een beschadigde zekering steeds door een zekering van hetzelfde type en metdezelfde elektrische kenmerken.

• Ingeval van ernstige problemen met het bedieren van het toestel, stopt U onmiddelijk het gebruik ervan. Contacteer uw dealer voor een eventuele reparatie.

• De behuizing en de lenzen要去en verrangen worden als ze zichtaar beschadigd+zijn.

• Gebruik best de originele verpakking als het toestel vervoerd moet worden.
• Om veiligheidsredenen is het verboden om modificaties aan het toestel aan te brengen.

Belangrijk: Kijk nooit rechtstreeks in de lichtbron. Gebruik het lichteffect Niet in de aanwezigheid van Personen die lijden aan epilepsie.

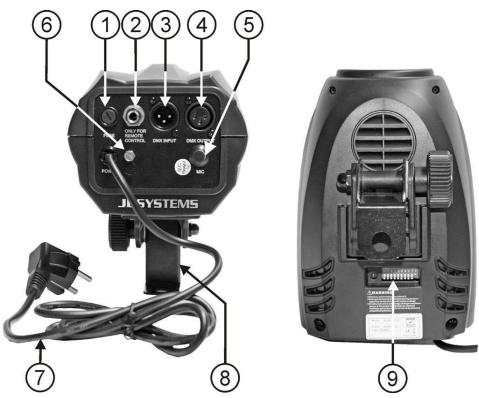

BESCHRIJVING:

1. Zekeringhouser
2. 1 / 4 jack connector voor het verbinden van de optione CA-8 controller.
3. DMX ingang: mannelijke 3pins XLR-connector voor het aansluien van universele DMX-cables. Deze ingang kan instructies krijgen van een DMX-controller of van een andere LEDFLOWER DMX in master/slave modus.
4. DMX uitgang: vrouwelijkke 3pins XLR-connector om de LEDFLOWER DMX met het volgende toestel in de DMX keten te verbinden of om een andere LEDFLOWER DMX aan te sluiten in master/slave modus.
5. Ingebouwde microfoon
6. Aarding
7. Voedingskabel
8. Ophangbeugel met een vijsknop.
9. DIP schakelaars voor het instellen van het DMX startadres van het toestel.

OPHANGEN VAN HET APPARAAT

• Belangrijk: De installmentie van het toestel mag uitsluitend door bekwaam onderhoudspersoneeel uitgevoerd worden. Onjuiste plaatsing kan ernstige letsels en/of schade aan eigendommen tot gevolg hebden. Het ophangen vert gevel ervaring. U behoort de grenzen te respecteren aan de werkklast; erkendeinstalleringmaterialien要去en worden gebruikt; deveiligheid van het geinstalleerde toestel要去 regelmatif worden gecontroleerd.
• Overtuig U ervan dat de zone onder de installmentieplaats vrij is van ongewenste Personenijdens hetplaatsen, het weghalen en het onderhoud.
• Installer het toestel op een goed geventileerde plaat, ver van brandbare stoffen en/of vloeistoffen. Het toestel moet worden bevestigd op minstens 50~cm van de omringende muren.
• Het toestel moet worden geinstalleerd buiten het bereik van iedereen en weg vanplaatsen waar men mag lopen en zitten.
• Alvorens totplaatsen over te gaan, moet men controlleren dat de minimum puntbelasting van de installmentieplaats 10 keer het gewicht van het toestel bedraagt.
• Gebruik bij het installereren van het toestel altijd een gewaarmerkte veilgheidskabel die 12 koer het gewicht van het toestel kan dragen. Deze bijkomende veilghesbevestiging moet zo worden aangebracht dat geen deel van het toestel meer dan 20~cm vallen kan als de hoofdebeveiliging faalt.
• Het apparaat要去 goed worden vastgezet; aan een vrij zwaaiende montage mag zichs nicht gedacht worden.
• Bedek geen ventilatieopengen, anders zou dit oververhitting tot gevolg können hebben.
• De gebruiker moet er zich van verzekeren dat de installations met betrekking tot de verilgheid en de technische mechanismiek door een expert zijn goedgekeur aldovrens ze voor de eerste keer te gebruiken. Elk maar要去en de installations worden gekeurd door een vakman om te controlleren of de verilgheid nog steeds perfect is.

ELEKTRISCHE INSTALLATIE + ADRESSERING

Belangrijk: De elektrische installment zou alleen uitgevoerd要去en worden door een bekwaam person volgens de voorschriften voor elektrische en mechanische verilgheid in uw land.

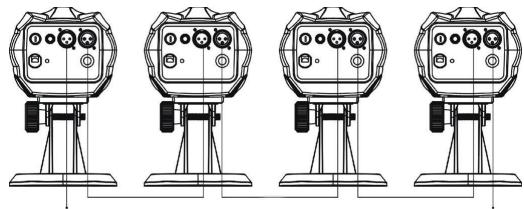

DMX installation

• Het DMX-protocol is een veel gebruikt hogesnelheidssignaal omlichtuitrustingen te bedieren. U要去 uw DMX bediening en alle units met een gebalanceerde kabel van goede kwaliteit doorverbinden.
• Zowel de 3pins-XLR als de 5pins-XLR connector worden gebruikt, de 3pins-XLR is darüber mehr/popular want每次都 kabelsং met symmetrische microfoonkabels.

Pin layout XLR-3pin: Pin1 = GND ~ Pin2 = Negatief signala (-) ~ Pin3 = Positief signala (+)
Pin layout XLR-5pin: Pin1 = GND ~ Pin2 = Negatief signala (-) ~ Pin3 = Positief signala (+) ~ Pins4+5 Niet in gebruik.

• Om vreeimd gedrag van de lichteffecten,veroorzaakt door storing, te voorkomen, moet u een aflsuitweerstand van 90 tot 120 aan het eind van de keten gebruiken. Gebruik nooit een Y-splitkabel, dit zal eenvoudig Niet werken!
  Weet zeker dat alle units op hetlichtnet zich aangesloten.
• Elk lichteffect in de keten heeft een eigen DMX startadres nodig zodate het weet welke commando's van de bediening het moet ontcijferen. In de volgende sectie zal uleren hoe het DMX adres in te stellen.

Hoe de DIP-schakelaars gebruiken om het gewenste DMX startadres in te stellen:

Elk van de eerste 9 DIP-schakelaars stemt overeen met een bepaalde DMX-waarde:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Waarde	1	2	4	8	16	32	64	128	256	OFF = 4 DMX kanalen ON = 1 DMX kanaal

U kurz de waarden van deze schakelaars combineren om zo om het even welk startadresussen 1 en 512 te bekomen:

Startadres = 01 schakelaar 1 = ON waarde: 1
Startadres = 05 schakelaar 1 + 3 = ON waarde: 1 + 4 = 5
Startadres = 09 schakelaar 1 + 4 = ON waarde: 1 + 8 = 9
Startadres = 13 schakelaar 1 + 3 + 4 = ON waarde: 1 + 4 + 8 = 13

···

Startadres = 62 → schakelaar 2 + 3 + 4 + 5 + 6 = ON waarde: 2 + 4 + 8 + 16 + 32 = 62

BEDIENING VAN DE LEDFLOWER DMX

1. 1autonomtoestel:

Belangrijk: het DMX adres MOET ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF). Sluit het toestel gewoon aan op het net en laat muziek aftspelen. Het toestel zal automatisch beginnen werkken op het ritme van de muziek.

2. Twee ofeer toestellen in master/slave opstelling:

Verbind 2 tot maximum 16 met mekaar door middel van symmetrische XLR microfoonkabels van goede kwaliteit. Het toestel waar geen kabel verbonden is met de DMX ingang za reageren als master, de andere toestellen als slave.

Belangrijk: Op het master toestel MOET het DMX adres ingesteld worden op 001 (eerste DIP switch = ON, all de andere staan op OFF). De slave toestellen können elke DMX adres aannemenaar NIET 001.

3. Een betere controde dank ij de CA-8 controller:

De CA-8 controller kan enkel gebrukt worden in standalone (autoom) of master/slave modus. Sluit de controller via de jack ingang aan op het eerste toestel (master). Nu kunt u alle tostellenden controleren:

STAND BY	Blackout
FUNCTION	1. Witte Strobe 2. Sound strobe	Keuze van 1 van de 10 chase programme's
MODE	Strobe / Sound (LED aft)	Chase (LED aan)

4. Sturing via universe DMX-controller:

In DMX modus kurz u de toestellen besturen via:

1 KANAALS MODUS

CH1 Function	DMX512 Configuration
	Ch1	Ch2		Ch3		Ch4
	Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
250-255 RANDOM SOUND CHASES	240-255 Stand-alone	Color 25 pattern	Chase 25	255	Fast Strobe	255
230-249 SOUND CHASE 11		Color 24 pattern	Chase 24
210-229 SOUND CHASE 10		Color 23 pattern	Chase 23
190-209 SOUND CHASE 9		Color 22 pattern	Chase 22
170-189 SOUND CHASE 8		Color 21 pattern	Chase 21
150-169 SOUND CHASE 7		Color 20 pattern	Chase 20
130-149 SOUND CHASE 6	120-239 Chase	Color 19 pattern	Chase 19
		Color 18 pattern	Chase 18
		Color 17 pattern	Chase 17
		Color 16 pattern	Chase 16
		Color 15 pattern	Chase 15
		Color 14 pattern	Chase 14
		Color 13 pattern	Chase 13
		Color 12 pattern	Chase 12
		Color 11 pattern	Chase 11
		Color 10 pattern	Chase 10
90-109 SOUND CHASE 4		Color 09 pattern	Chase 09
70-89 SOUND CHASE 3		Color 08 pattern	Chase 08
50-69 SOUND CHASE 2		Color 07 pattern	Chase 07
30-49 SOUND CHASE 1		Color 06 pattern	Chase 06
0-29 OFF	0-119 Pattern	Color 05 pattern	Chase 05
		Color 04 pattern	Chase 04
		Color 03 pattern	Chase 03
		Color 02 pattern	Chase 02
		Color 01 pattern	Chase 01

What zijn patterns?

Patterns (patronen) zijn verschlende staatische (niet bewegende) combinaties van LEDs.
Wanner de waarde van CH1 ingesteld is:tussen 000 en 119, dan kunt u CH2 gekruiken om 25
verschillende patterns tekiezen.
Gebruik CH3 om de strobo frekwentie van de geselecteerde patterns te wijzigien.

Wat zich chases?

Chases zich series van patterns welke in een lus weergegeven worden om alzo dynamische (bewegende) effecten te creeren.
Wanner de waarde van CH1 ingesteld is:tussen 120 en 239,dan kunt u CH2 gebruiken omuit 25 verzschillende chases tekiezen.
Gebruik CH3 om de snelheid van de geselecteerde chases in te stellen.

ONDERHOUD

• Overtuig U ervan dat het gebied onder de installmentieplaats vrij is van ongewenste Personen tijdens het onderhoud.
• Zet het toesteluit, trekd netstekkeruihstopcontactenwacht tot het toestel is afgekoeld.

Bij inspectie moeten de volgende punten worden gecontrolerd.

• Alle schroeven gelebruikt om het te toestel te installereren en al zich onderdelen要去en goed vastgedraaid zich en@mogen Niet verroest zich.
• Behuizingen, vastzetstukken, installeringplaatsen (plafond, spanten, schokbrekers)ogens absolutniet verwrongen zich.
• Wonneer een optische lens klaarblijelijk beschadigd is door barsten of diepe krassen, dan moet deze verwangen worden.
• De stroomkabels要去en in perfecte staat zijn en behoren verrangen te worden, wanner er zichs maar een Klein probleem ontdekt worden.
• Om het toestel gegen oververhitting te beschermen, behoren de ventilatoren (als die er zich) en de ventilatieopengen elke maand gereinigd te worden.
• De binnenkant van het toestel behoort elk一年多ereinigdt worden met een stofzuiger of een luchtspuit.

• Het schoonmaken van inwendige en uitwendige optische lenzen en/of spiegelts moet regelmatig worden uitgevoerd om een zo goed möglichke lichtuistraling te verkrijgen. Hoe vaak ze schoon要去en worden gemaakt hangt af van de omgeveing waar het toestel worden gebruikt: een klamme, rokerige of bijzonder vuile omgeving kan een grotere oepenhoping van vuil verroorzaken op de optische utrusting.

• Reinig met een zachte doeck en gebruik normale glasreinigende producten.

• Droog de onderden altijd zorgvuldig af,
• Reinig de uitwendige optische uitrusting minstens een keer per maand.
• Reinig de inwendige optische uitrusting minstens om de 3 maanden.

Let op: We bevelen sterk aan dat het schoonmaken van de binnenkant worden UITgevoerd door vakbekwaam personneel!!

Netvoeding: AC 100V ~ 240V, 50/60Hz
Zekering: 250 V/ A trage zekering (20 mm)
Geluidscontrole: Ingebouwde microfoon
DMX verbinding: 3 pins XLR mannelijk/ vrouwelijk
Aantal DMX kanalen: 1 of 4 kanalen
Lamp: 52 LEDs (R = 16 + G = 12 + B = 12 + Afmetingen: 236 x 141 x 203 mm
Gewicht: 2 kg

Elke informatatie kan zonder voorafgaande waarschuwing gewijzigd worden U kan de LASTe versie van deze handleiding downloads via Onze website: www.beglec.com
