BEDIENUNGSANLEITUNG LED FLOWER DMX SYNQ AUDIO RESEARCH

Bedienungsanleitung DE

WARNING: GEFAHR! Setzen sie die Linse niemals direkter Sonneneinzahlung aus, auch nicht für eine kurze Zeit! Die direkte Sonneneinzahlung kann das Gerät zerstären oder zum brennen bringen!

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES-DESHACERSE DELAPARATO

VOOR DE IN GEBRUIKNAME

TECHNISCHE KENMERKEN

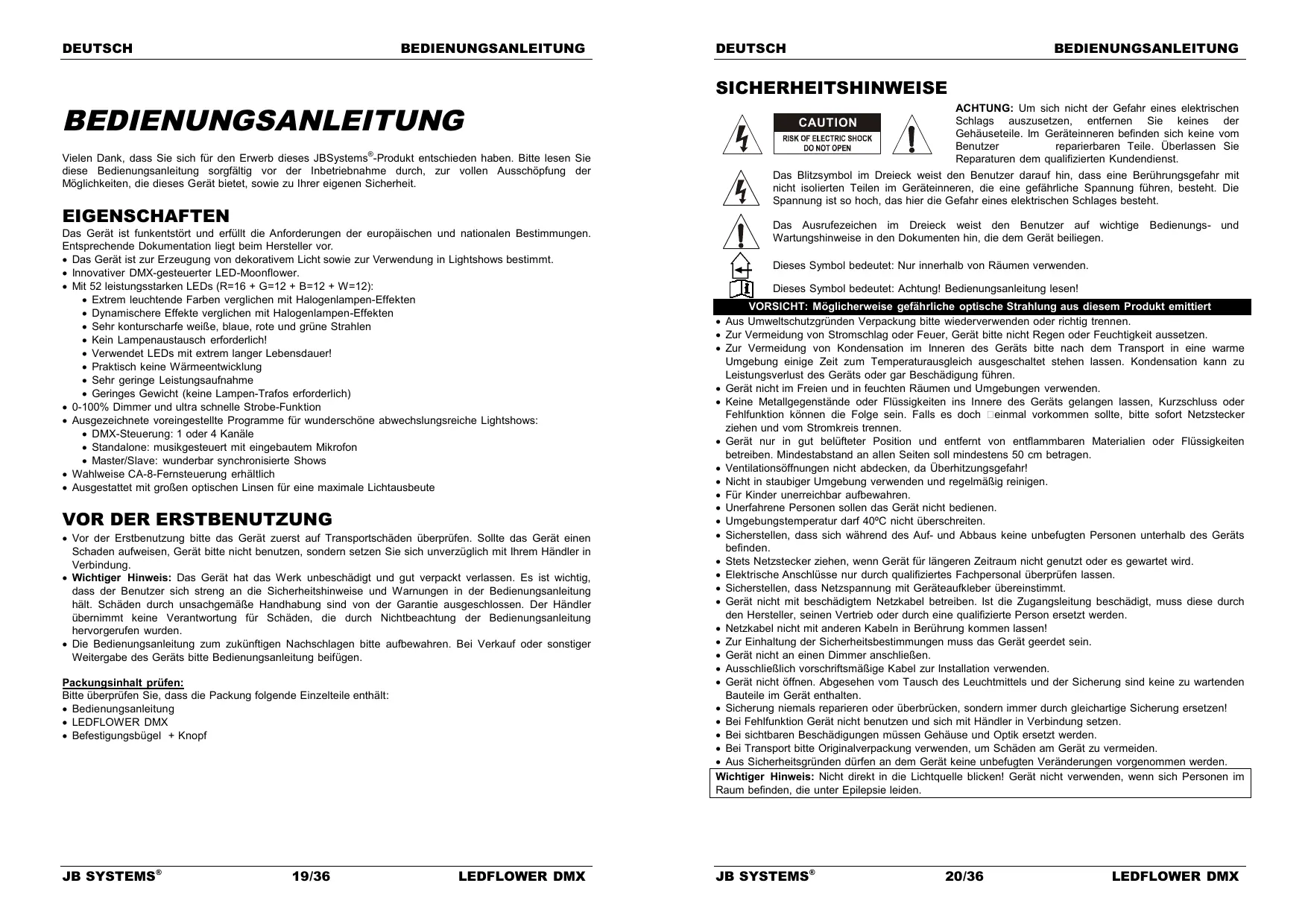

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these JBSystems®-Produkt entschieden haben.itte lessen Sie.
these Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der
Moglichkeiten, die these Gerat bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entsprechende Dokumentation liegt beim Hersteller vor.

• Das Gerät ist zur Erzeugung von dekorativem Licht sowie zur Verwendung in Lightshows bestimmt.
• Innovativer DMX-gesteuerter LED-Moonflower.

• Mit 52 leistungsstarken LEDs (R=16 + G=12 + B=12 + W=12):

• Extrem leuchtende Farben verglichen mit Halogenlampen-Effekten

• Dynamischere Effekte verglichen mit Halogenlampen-Effekten
  Sehr konturscharfe weiße, blaue, rote und grüne Strahlen
• Kein Lampenaustausch erforderlich!
• Verwendet LEDs mit extrem länger Lebensdauer!
• Praktisch keine Wärmeentwicklung
  Sehr geringe Leistungsaufnahme

• Geringes Gewicht (keine Lampen-Trafos erforderlich)

• 0-100% Dimmer und ultra schnelle Strobe-Funktion

• Ausgezeichnete voreingestelle Programme für wunderschöne abwechselungsreiche Lightshows:

• DMX-Steuierung: 1 oder 4 Kanäle

• Standalone: musikgesteuert mit eingebautem Mikrofon
• Master/Slave: wunderbar synchronisierte Shows

Wahlweise CA-8-Fernsteuerung erhältlich
- Ausgestattet mit großen optischen Linsen für eine maximale Lichtausbeute

VOR DER ERSTBENUTZUNG

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden überprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzüglich mit ihrem Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.

Packungsinhalt prufen:

Bitte überprüfen Sie, dass die Packung folgende Einzelteile enthalt:

Bedienungsanleitung
- LEDFLOWER DMX
- Befestigungsbügel + Knopf

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszuseten, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreiect weist den Benutzer darauf auf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

VORSICHT: Möglicherweise gefährliche optische Strahlung aus diesen Produkt emittiert

• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.
• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Gerätsitte nach dem Transport in eine warmer Umgebung eine Zeit zum Temperaturausgleich ausgeschaltet stehen halten. Kondensation kann zu Leistungsverlust des Geräts oder gar Beschädigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们, Kurzschluss oder Fehlfunktion können die Folge sein. Falls es noch einmal vorkommen besteht,itte sofort Netzstecker ziehen und vom Stromkreis trennen.
• Gerät nur in gut belufteter Position und entfernt von entflammbaren Materialien oder Flüssigkeiten betreiben. Mindestabstand an allen Seiten soll mindestens 50 cm betragen.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Sicherstellen, dass sich während des Auf- und Abbaus keine unbefugten Personen unterhalb des Geräts befinden.
• Stets Netzsteckerziehen, wenn Gerat für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen{lassen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Zur Einhaltung der Sicherheitsbestimmungen muss das Gerät geerdet sein.
• Gerät nicht an einen Dimmer anschließen.
• Ausschließlich vorschäftsmäßige Kabel zur Installation verwenden.
• Gerät nicht offen. Abgesehen vom Tausch des Leuchtmittels und der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer durch gleichartige Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit Handler in Verbindung setzen.
• Bei sightbaren Beschädigungen müssen Gehäuse und Optik ersetzt werden.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

Wichtiger Hinweis: Nicht direkt in die Lichtquelle blichen! Gerät nicht verwenden, wenn sich Personen im Raum befinden, die unter Epilepsie leiden.

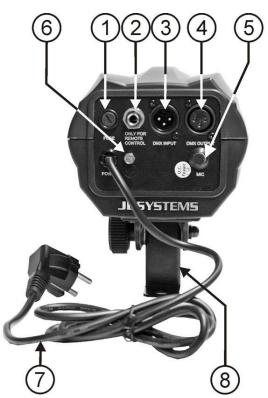

BESCHREIBUNG

1. Sicherungsfassung
2. 14 Buchse zum Anschlieben der als Zubehör erhältlichen CA-8-Steuerung.
3. DMX-Eingang: 3-poliger XLR-Stecker zum Anschlieben von gängigen DMX-Kabeln. Dieder Eingang erhalten Befehle von einem DMX-Controller oder im Master/Slave-Modus von einem anderen Gerät.
4. DMX-Ausgang: 3-polige XLR-Buchse zum Anschlieben des LEDFLOWER DMX an das nachfolgende Gerat in der DMX-Kette oder im Master/Slave-Modus an einen anderen LEDFLOWER DMX.
5. Eingebautes Mikrofon
6. Erdung
   7.Netzkabel
7. Befestigungsbügel mit 1 Knopf zum Festdrehendes Gerats und einer Aussparung, um einen Befestigungshaken anzubringen.

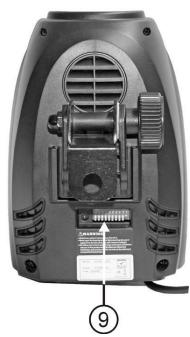

8. DIP-Schalter zur Einstellung der DMX-Startadresse des Geräts.

ÜBERKOPF-MONTAGE

• Wichtig: Montage ausschließlich durch qualifiziertes Fachpersonal durchführten halten. Unvorschriftsmäßiger Einbau kann erhebliche Verletzungen und/oder Schäden verursachen. Überkopf-Montage verlangt entsprechende Erfahrung! Belastungsgrenzen müssen beachtet werden, geeignetes Installationsmaterial muss verwendet werden und das installierte Gerät muss in regelmäßigen Abständen überprüft werden.
• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es installiert oder gewartet wird.
• Gerät in gut belufteter Position installieren,weit entfernt von entflammbaren Materialien und/oder Flüssigkeiten. Einen Seitenabstand von mindestens 50cm einhalten.
• Gerät außerhalb der Reichweite von Personen und nicht in niedrigen Durchgängen oder in der Höhe von Sitzgelegenheiten installieren.
• Vor Montage sicherstellen, dass die gewährte Position weniger stens das 10-fache Gerätegewicht aufnehmen kann.
  Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden, das das 12-fache Gerätegewicht aushalten kann. Eine zweite Sicherungsaufhängung muss angebracht werden, die ein Absacken des Geräts von mehr als 20~cm verhindert, sollte die Befestigung brechen.
• Gerat gut befestigen. Eine freischwingende Aufhängung ist gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Betreiber muss sicherstellen, dass die Sicherheitsrelevanten und technischen Installationen vor Erstbetrieb fachmännisch vorgenommen worden sind.
• Installationen sollen den jährlich durch qualifiziertes Fachpersonal inspiert werden, um jederzeit einen sicheren Betrieb zu gewährleisten.

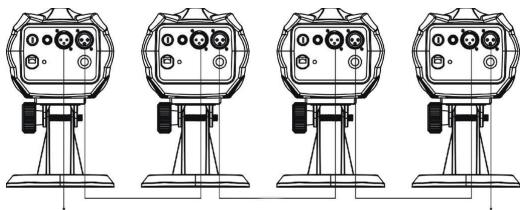

ELEKTKINSTALLATION + ADDRESSIERUNG

Wichtig: Die Elektroinstallation sollte nur von Fachleuten in Übereinstimmung mit den in Ihr dem Land geltenden Bestimmungen für elektrische und mechanische Sicherheit ausgeführten werden. Elektroinstallation im DMX-Modus:

• Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu steuern. Sie müssen ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen symmetrischen Kabel hintereinander schalten (daisy chain).
• Es werden sowohl XLR-3pin- als auch XLR-5pin-Stecker benutzt, allerdings ist der XLR-3pin gängiger, da diese Kabel mit symmetrischen Audiokabel kompatibel sind.

Stiftanordnung XLR-3pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+)

Stiftanordnung XLR-5pin: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives Signal (+) ~ Pins4+5 werden nicht verwendet

• Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden, müssen Sie einen 90Ω bis 120Ω Abschlusswiderstand am Ende der Kette einsetzen. Verwendten Sie niemals Y-Splitter Kabel, das Funktioniert nicht!

• Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
• Jeder Lichteffekt in der Kette muss seine eigene Startadresse haben, damit er kennet, welche Befehle des Controllers er entschlussen muss. Im folgenden Abschnitt erhalten Sie eine Anleitung zum Einstellen der DMX-Adressen.

Einstellen der DIP-Schalter, um die richtige Startadresse zu erhalten:
Jeder der ersten 9 DIP-Schalter entspricht einem bestimmen DMX-Wert:

DIP	#1	#2	#3	#4	#5	#6	#7	#8	#9	#10
Wert	1	2	4	8	16	32	64	128	256	OFF = 4CH DMX mode ON = 1CH DMX mode

Sie können die Werte dieser Schalter kombinierten, um gleich welche Startadresse zwischen 1 und 512 zu erhalten:

Anfangsadresse = 01 Schalter 1 = ON Werte: 1
Anfangsadresse = 05 → Schalter 1 + 3 = ON Werte: 1 + 4 = 5
Anfangsadresse = 09 Schalter 1 + 4 = ON Werte: 1 + 8 = 9
Anfangsadresse = 13 Schalter 1 + 3 + 4 = ON Werte: 1 + 4 + 8 = 13

Anfangsadresse = 62 Schalter 2 + 3 + 4 + 5 + 6 = ON Werte: 2 + 4 + 8 + 16 + 32 = 62

STEUERUNG DES LEDFLOWER DMX

1. Standalone 1 Gerät:

Wichtig: die DMX-Adresse MULLS auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Schlieben Sie die Einheit einfach ans Netz und schalten Sie Musik ein. Die Einheit beginnnt automatisch im Takt der Musik zu arbeiten.

2. Zwei oder mehr Geräte in der Master/Slave-Einstellung:

Verbinden Sie 2 bis maximal 16 Geräte miteinander mit Hilfe von hochwertigen symmetrischen XLR-Mikrofonkabeln. Die Einheit, die kein Kabel an ihrem Eingang angeschlossen hat, Funktioniert als Master, die anderen sind die Slave-Einheiten.

Wichtig: An der Master-Einheit MUSS die DMX-Adresse auf 001 eingestellt sein. (erster DIP-Schalter = ON, alle anderen sind OFF) Die Slave-Einheiten können gleich welchen DMX-Adress-Wert haben, aber NICTT 001!

3. Schlieben Sie den als Zubehör erhältlichen CA-8-Controller für mehr Steuerfunktionen an:

Der CA-B-Controller kann nur im Standalone oder Master/Slave-Modus verwendet werden. Schlieben Sie den Controller an den Buchseneingang des ersten Gerats (Master) an. jetzt können Sie alle angeschlossenen Geräte steuern:

STAND BY	Blackout des Geräts
FUNKTION	1. Weitere Strobe 2. Musik-Strobe	Wechsel zwischen 10 verschiedenen Chases
MODUS	Strobe / Musik (LED off)	Chase (LED ON)

4. Von gängigem DMX-Controller gesteuert:

Wenn die Geräte im DMX-Modus angeschlossen sind, können sie gemäß dem folgenden DMX-Diagrammen gesteuert werden:

1 KANALMODUS

CH1
Function
250-255	RANDOM
	SOUND CHASES
230-249	SOUND CHASE 11
210-229	SOUND CHASE 10
190-209	SOUND CHASE 9
170-189	SOUND CHASE 8
150-169	SOUND CHASE 7
130-149	SOUND CHASE 6
110-129	SOUND CHASE 5
90-109	SOUND CHASE 4
70-89	SOUND CHASE 3
50-69	SOUND CHASE 2
30-49	SOUND CHASE 1
0-29	OFF

4 KANALMODUS

DMX512 Configuration
Ch1	Ch2		Ch3		Ch4
Mode	Pattern	Chase	Pattern Strobe	Chase Speed	Dimmer
240-255 Stand-alone	Color 25 pattern	Chase 25	255	255	255
	Color 24 pattern	Chase 24
	Color 23 pattern	Chase 23	Fast Strobe	Fast Speed
	Color 22 pattern	Chase 22
	Color 21 pattern	Chase 21
	Color 20 pattern	Chase 20	***	***
	Color 19 pattern	Chase 19
	Color 18 pattern	Chase 18
	Color 17 pattern	Chase 17
	Color 16 pattern	Chase 16	***	***
	Color 15 pattern	Chase 15
	Color 14 pattern	Chase 14
120-239 Chase	Color 13 pattern	Chase 13	***	***
	Color 12 pattern	Chase 12
	Color 11 pattern	Chase 11
	Color 10 pattern	Chase 10
	Color 09 pattern	Chase 09	**	**
	Color 08 pattern	Chase 08
	Color 07 pattern	Chase 07
	Color 06 pattern	Chase 06
	Color 05 pattern	Chase 05
0-119 Pattern	Color 04 pattern	Chase 04	Slow Strobe	Slow Speed
	Color 03 pattern	Chase 03
	Color 02 pattern	Chase 02
	Color 01 pattern	Chase 01	0	0	0%

Was sind Pattern?

Pattern sind verschiedene statice (unbewegliche) Kombinationen von LEDs.

Wenn der Wert von CH1 zwischen 000 und 119 eingestellt ist, können Sie CH2 zum Auswahlen von 25 verschiedene Pattern benutzen.

Benutzen Sie CH3, um die Strobefrequency der gewährten Pattern zu ändern.

Was sind Chase?

Chase sind Reihen von Pattern, die in Schleife gesetzt werden, um dynamische (Bewegungs-) Effekte zu schaffen.

Wenn der Wert von CH1 zwischen 120 und 239 eingestellt ist, können Sie CH2 zum Auswahlen von 25 verschiedene Chase benutzen.

Benutzen Sie CH3, um die Geschwindigkeit der ausgewählten Chase zuändern.

WARTUNG UND INSTANDHALTUNG

• Sicherstellen, dass sich keine unbefugten Personen unterhalb des Geräts befinden, während es gewartet wird.
• Gerät ausschalten, Netzsteckerziehen und warten, bis es sich abgekühlt hat.
  Während der Wartung sind folgende Punkte ganz besonderss zu beachten:
• Sümmtliche Schrauben zur Installation und Befestigung jeglicher Teile müssen fest angezogen und rostfrei sein.
• Gehäuse, Befestigungsmaterialien und Aufhängungen (Decke, Balken, abgehnte Decken))dürfen keine Anzeichen von Verformung aufweisen.
• Ist die Optik sichbar beschädigt (Sprünge oder tiefe Kratzer), dann mussen die entsprichenden Teile ausgewechselt werden.
• Netzkabel muss stets in einwandfreiem Zustand sein und selbst bei kleinsten Beschädigungen erneuert werden.
• Zur Vermeidung von Überhitzung müssen die Ventilatoren (sofern vorhanden) und Lüftungsschitze monatlich gereinigt werden.

• Gerätinnen mindestens einmal pro Jahr mit Staubsauger oder Airjet reinigen.

• Reinigung der inneren und außeren optischen Linsen und/oder Spiegel müssen in regelmäßigen Abständen zur Beibehaltung einer optimalen Lichtausbeute vorgenommen werden. Reinigungspintervalle hängen stark von der Umgebung ab: feuchte, verrauchte und besonders verschmutzte Umgebung führen zu großerer Verschmutzung auf den Linsen.

• Mit weichem Tuch und gewöhnlichem Glasreiniger saubern.

• Alle Teile stets gut abtrocknen.
• Außere Optik mindestens alle 30 Tage säubern.
• Innere Optik mindestens alle 90 Tage saubern

Achtung: Wir empfehlen dringend, Reinigung im Innern des Geräts nur von qualifiziertem Personal durchführten zu halten!

TECHNISCHE EINZELHEITEN

Netzspannung:	AC 100V ~ 240V, 50/60Hz
Sicherung:	250V / 2A langsame Sicherung (20mm Gl
Klangregler:	Eingebautes Mikrofon
DMX Anschüsse:	3-pin XLR Stecker/Buchse
Benutzte DMX-Kanäle:	1 oder 4 Kanäle
Lichtquelle:	52 LEDs (R=16 + G=12 + B=12 + W=12)
Abmessungen:	236 x 141 x 203 mm
Gewicht:	2kg

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden!

Sie konnen sich die neueste Version these Benutzerhandbuches von unserer Website herunterladen: www.beglec.com
