BEDIENUNGSANLEITUNG SMP 12.22 SYNQ AUDIO RESEARCH

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

10. JACKS DES SORTIES GENERALES G ET DR

3. SORTIES GENERALES G ET DR

Het gekozen DSP effectnummer wird hier weergegeben.

2. DSP PROGRAMMA KEUZESCHAKELAAR

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochlichkeiten, die these Gerät bietet, sowie zu ihrer eigenen Sicherheit.

EIGENSCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

• Sehr rauscharmes 12-Kanal PA-Mischpult.
• 2 Untergruppen (ALT 3-4 bus)
  Eingebauter 24 Bit DSP Effektgerät mit 100 Voreinstellungen & Fußschalter

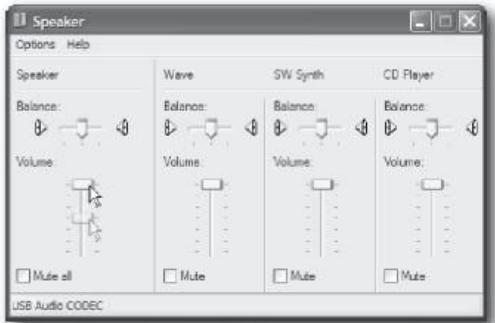

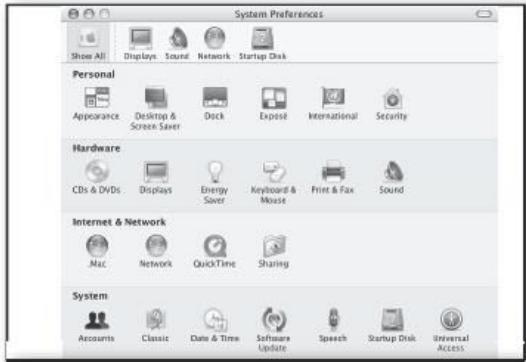

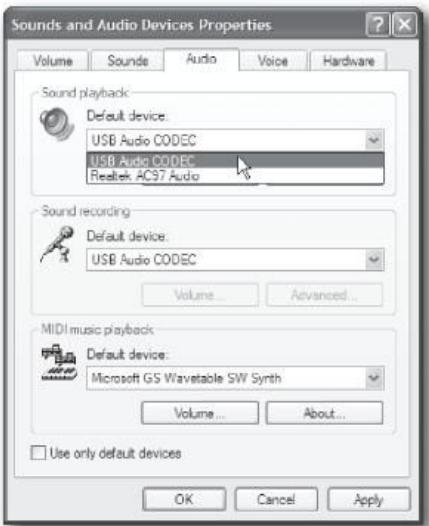

• USB Ein-/Ausgang für direkte Aufzeichnung auf PC
• 6 symmetrische Eingangskanäle, 4 Mono + 4 Stereo:

Eingangsverständung
- Inserts auf Monokänen
- Spitzenanzeige @ -5dB
- Hochpassfilter @ 75Hz
3-Band-Equalizer
1 AUX Send mit Pre(vor)/Post(nach)-Schalter
- EFX Send für Effekteinheit (post)
PAN/BAL Regler
- Kombinierte Kanal mute/ALT3-4 Subgruppenschalter Taste
PFL-Schalter
LEVEL mit 60 mm Faderregler

• 48 V Phantomspeisung auf allen symmetrischen Mikrofoneingängen

• Verwendung von externen Effekten möglich

• Symmetrische Main L/R ausgangsregler
• Kopfhörer und Kontrollraumausgang
  2x 10 Feld LED Volumenmesser
• Externer Leistungstransformerator
  19" Stützen für einfachen Rack-Einbau einbegriffen

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzüglich mithemr Handler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile müssen sich in der Geräteverpackung befinden:

Bedienungsanleitung
SMP12.22 Mischer
- 2 Adapter für Rackmontage + 6 Schrauben
Stromkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse II Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geratsitte nach dem Transport in eine warmer Umgebung zum Temperaturausgleich eine Zeit ausgeschaltet stehen halten. Kondensation kann zu Leistungsverlust des Gerats oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefällten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfungtion konnen die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kuhlung = 5cm.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen{lassen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichen sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualifizierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Um den gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss体系建设 geerdet werden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.

• Plazieren und benutzen Sie das Gerät für eine längerere Zeit darüber hinausgehen.
  Lampen, etc., können es die Funktion des Gerats beeinträchtigen.

• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie darüber die in der Frontblende eingelassenen Löcher.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehl Funktionen zu vermeiden, sollen den das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerättnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerät beschädigten wurden.

ANSCHLUSSE

Für weitere Informationen über die Anschlüsse lessen sie das nachste Kapitel.

Vergewissem Sie sich, dass das Gerät ausgeschelt ist, bevör sie Änderungen an der Verkabelung vornehmen. In vorliegender Anleitung erwähn wir „Line Eingänge“, das sind Eingänge die zwischen 750 mV und 2V liegen. Das beinhaltet Tuner, Video, CD Player usw.

FUNKTIONEN

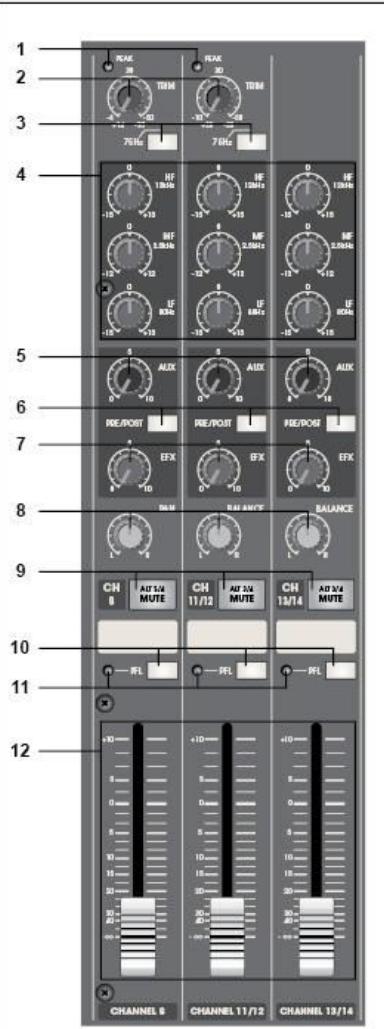

INPUT-KANAL-REGELUNG

1. LED SPITZEN(PEAK)ANZEIGER

Dieser LED Anzeiger zeigt den Signaleingangsgepel des Kanals an. Der Spitzenanzeiger leuchtet auf, wenn das Eingangssignal 5dB unter dem Übersteuerungspunkt (Clipping Point) des Kanals liegt. Dieser Anzeiger zeigt den Pegel des Post-EQ/ Pre-Fader Signals. Wenn der Spitzenanzeiger länger aufleucht und hohe Pegel anziegt, müssen Sie mit dem TRIM-Regler die Eingangsempfindlichkeit des Kanals heruntersetzen. Wenn dies nicht Funktioniert, verringn Sie den Ausgangsgepel der angeschlossenen Musikquelle.

2. TRIM-REGLER

Benutzen Sie diesen Knopf, um entsprechend dem Pegel des Eingangssignals den Input auf einen angemessenen Pegel zu regeln. Die Beste Balance von S/N und des Dynamikumfangs wird erzielt, wenn Sie den TRIM-Regler so einstehen, dass der Spitzenanzeiger sporadisch aufleuchtet. Mit thisem Regler lassst sich die MIC-Eingangsempfindlichkeit des Kanals zwischen -50 dB und -6 dB und die Line-Eingangsempfindlichkeit zwischen -30 dB und +14 dB einstehen.

Die kombinierten Mono/Stereo Eingangskanäle haben eine Empfindlichkeit von +20dB bis -20dB

3. HPF (High-Pass Filter - Hochpassfilter)

Dieser Schalter schaltet den HPF ein oder aus. Um den

HPFanzuschalten,druckenSiedenSchalterIn（

Der HPF schneidet Frenquenzen unter 75Hz ab

4. EQUALIZER

Dieser 3-Band-Equalizer regelt das Hoch-, Mittel- und Niederfrequenzband des Kanals. Wenn der Knopf auf der Position „0° gesetzt wird, erhält man einen flachen Frequenzgang. Wird der Knopf nach rechts gedreht, wird das entsprechende Frequenzband angehoben, bei einer Drehung nach links wird das Band abgeschritten.

In der nachfolgenden Tabelle sind der EQ-Typ, die Frequenz und die maximale Absenkung/Anhebung jeder der drei Bänder angegeben.

CONTROL	MAX. BOOST/CUT	FREQUENCY	TYPE
HIGH	±15dB	12kHz	Shelving
MID	±12dB	2.5kHz	Peaking
LOW	±15dB	80Hz	Shelving

5. AUX REGLER

Der AUX regelt den Signalpegel, den der Kanal zum AUX Bus sendet.

Wenn Sie Stereo-Kanäle benutzen, werden die Signale von den L und R Kanälen gemischt und an den AUX Bus gesendet.

Die AUX Regler konnen als Pre-Fader oder als Post-Fader-Regler geschaltet werden. Pre-Fader Aux Ausgänge werden nicht von der Einstellung des Kanalfaders beeinflusst und dienen hauptsächlich zur Regelung der Bühnenmonitore. Post-Fader Aux Ausgänge werden von den Kanalfern beeinflusst undkommen hauptsächlich mit Effektmodulen zum Einsatz.

6. PRE/POST SCHALTER

Dieser Schalter bestimmt, ob das AUX Signal in der Pre oder Post Fader Konfiguration benutzt wird. Pre bedeutet von der Einstellung des Kanalfaders nicht beeinflusst. Post bedeutet von der Einstellung des Kanalfaders beeinflusst.

7. EFX REGLER.

Dieser Knop regelt den Pegel der Signale, die zum EFX Bus (zur EFX SEND Stecker an der Frontseite und zum eingebauten Effektmodul) gesendet werden. Die von thisem Bus gemischten Kanalsignale haben einen Gesamtpegel, der vom EFX SEND Regler festgelegt wird.

Da dieser Regler nach dem Kanalfader liegt, wird das Signal von der Einstellung des Kanalfaders beeinflusst.

8. PAN / BAL Regler

PAN (Monokanal)

Dieser Regler schiebt das Kanalsignal durch die Master L und R Busse und legt auf diese Weise die wahrengenommene Position des Tons这几 Kanals im Ausgangsstereo-Schallfeld fest. Wenn zum Beispiel ein PAN Regler ganz links steht, ist der Ton des Kanals nur am linken Lautsprachersystem zu horen. Wenn er ganz rechts steht, ist der Ton des Kanals nur am rechten Lautsprachersystem zu horen. Zwischeneinstellungen setzen den Ton in den entspruchenden Positionen im Stereoschallfeld erschieren.

Dieser Regler regelt die Balance oder die L/R-Position des Stereo Eingangssignals.

Wenn der BALANCE-Regler nach links oder in die Mitte gedreht wird, bewegt sich die wahrnehmbare Quelle zum MAIN MIX L Bus, wird er nach rechts gedreht, bewegt sich die Quelle zum MAIN MIX R Bus.

9. MUTE/ALT 3-4 SCHALTER

Wenn die Mute / Alt 3-4 Schalter gedrück ist, wird der Kanal-Ausgang an die ALT 3-4 Ausgang geroutet werden, nicht auf die der Main L / R Ausgang.

Die ALT 3-4 Bus bietet Ohnen eine zweite unabhängige Stereo Sub-Mix mit einem eigenen Sub-Master-Fader.

Der Schalter leuchtet orange, wenn die Mute-Funktion eingeschaltet ist.

10. PFL SCHALTER

Wenn dieser Schalter gedrück ist, kann das Kanaleingangssignal zum PFL-Bus geleitet werden.

Dieser Schalter erhögtlich Ihnen, das Pre-Fader Kanaleingangssignal über die Kopfhörerausgänge und den Kontrollraumausgaben zu überwachen.

11. PFL-ANZEIGE

Dieser Anzeiger leuchtet auf, wenn der PFL-Schalter angeschaltet ist.

12. KANALFADER

Dies ist der Hauptpegelregler des Kanals. Er legt den Pegel des Signals fest, das vom Canal zu den MasterMischer-, Gruppenausgangs- und Post-Fader Effektbussen gesendet wird. Die Einstellungen der Eingangskanalfader legen die Mischung oder die Balance der Tonpegel zwischen den Instrumenten oder anderen Quellen, die an die Eingänge angeschlossen sind, fest. Wenn ein Canal nicht benutzt wird, muss sein Fader auf der Minimumposition stehen, um zu verhindern, dass sich Störgeräusche zu dem Hauptprogrammsignal hinzugesellen.

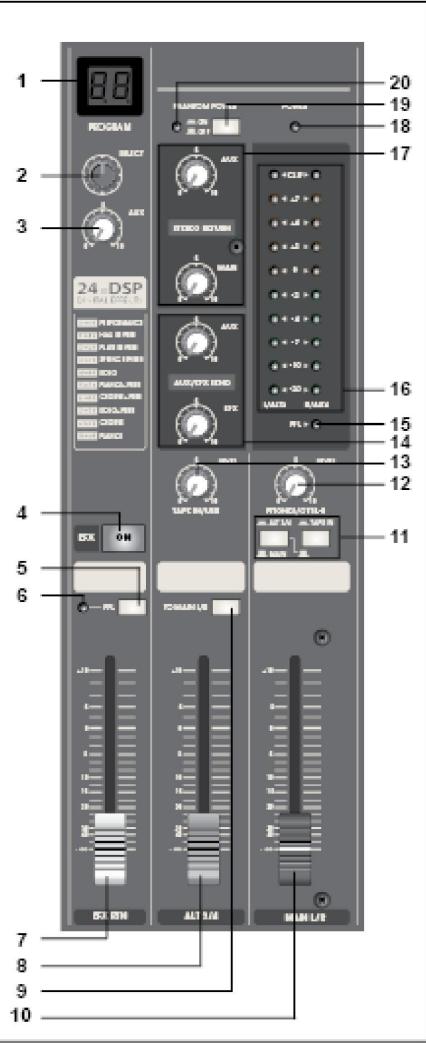

HAUPTBEDIENABSCHNITT

1. DSP PROGRAMMDISPLAY

Die gewähltes DSP-Effektnummer wird auf dem Display angezeigt.

2. DSP PROGRAMMWAHLSCHALTER

Drehen Sie den Programmknopf, um einen der 100 integrierten Digitaleffekte auszuwahlen. Der digitale 24 Bit Effektprozessor liefert hochwertige Effekte wie Delay, Chorus und Reverb.

3. AUX PRE REGLER

Regelt den Pegel des Signals, das vom integrierten digitalen Effekt zu den AUX Bus gesendet wird. Auf diese Weise konnen Sie auch zum Beispiel eine Effekte zu ihrem Bühnenmonitor senden

4. DSP AN/AUS SCHALTER

Dieser Schalter schaltet den integrierten digitalen Effekt ein/aus.

5. PFL SCHALTER

Schalten Sie diesen Schalter ein, wenn Sie das Effektsignal zum PFL Bus aussenden möchten.

6. PFL-ANZEIGE

Dieser Anzeiger leuchtet auf, wenn der PFL-Schalter angeschaltet ist.

7. EFX RTN Fader

Regelt den Pegel des Signals, das vom integrierten digitalen Effekt zu den MAIN Bussen gesendet wird.

8. ALT3/4 FADER

Dieser Fader regelt den Ausgangspegel der ALT GROUP.

9. TO MAIN SCHALTER

Wenn dieser Schalter eingeschelt ist, wird das Ausgangssignal des ALT 3 / 4 Untergruppe zu de L / R-Busse gesendet werden.

10. MAIN L/R MASTER-FADER

Regelt den Endausgangspegel, der zu den MAIN L/R Ausgängen gesendet wird.

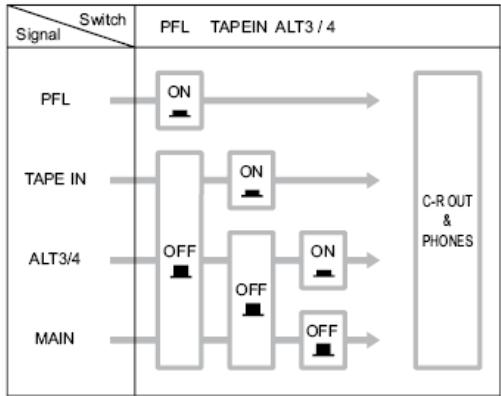

11. SIGNALPEGELMESSER-SCHALTER

These Pegelmesser-Schalter wahlen gemeinsam mit den PFL Kanalschaltern das Signal, das zu den KONTROLLRAUM-Ausgangssteckern (CONTROL ROOM OUT), der KOPFHÖRERklinke und dem PEGELMESSMER gesendet wird.

• Wenn der PFL Eingangskanalschalter eingeschelt ist, dann wird nur der PFL Kanalausgang zu den KONTROLLRAUM-Ausgangssteckern, der KOPFHÖRERklinke und dem PEGELMESSER gesendet.
• Wenn der PFL Eingangskanalschalter ausgeschelt ist, können das MAIN L/R Signal, ALT3/4 Signal oder TAPE IN Signal über die KONTROLLRAUM-Ausgangsstecker, die KOPFHÖRERKLINKE und den PEGELMESSER überwacht werden. Benutzten Sie die MAIN oder die GROUP Schalter, um das gewünschte Output auszuwahlen.

12. KONTROLLRAUM/KOPFHÖRER-REGLER

Regelt den Signausgangspegel der KOPFHÖRER- und der KONTROLLRAUM-Ausgänge.

13. TAPE IN REGLER

Dieser Knopf regelt den Pegel des Playback-Signals, das von den TAPE IN Cinchsteckern kommt und zum MAIN L/R Ausgang geleitet wird.

14. MASTER AUX/FX SEND

• AUX Regler Regelt den allgemeinen Ausgangspiegel von allen AUX Kanalsignalen, die zu den AUX SEND Ausgängenge sendet werden.
• EFX Regler Regelt den allgemeinen Ausgangspiegel von allen EFX Kanalsignalen, die zum Effektgerät und zum EFX Klinkenausgang gesendet werden.

Hinweis: Wenn dieser Pegel auf null gestellt ist, wird kein Audiosignal zum Effektgeber gesendet.

15. PFL ANZEIGE

Dieser Anzeiger leuchtet auf, wenn der PFL-Schalter angeschaltet ist

16. PEGELMESSER

Dieses LED-Display zeigt den Pegel des Signals an, das über die Auswahrscheinen gemäß den Erläuterungen im Abschnitt SIGNALPEGELMESSER-SCHALTER (11) ausgesucht wurde. Der „0"-Punkt entspricht dem Standardausgangspegel von +4dB.

17. RETURN STEUERUNG

• AUX1 und AUX2 Regler Regeln den Pegel des Signals, das von den RETURN-Steckern (L (MONO) und R) kommt und zu den AUX1 und AUX2 Bussen geleitet wird.
• MAIN Regler Regelt den Pegel des Signals, das von den RETURN-Steckern (L (MONO) und R) kommt und zum MAIN L/R Bus geleitet wird.

18. BETRIEBSANZEIGE

Dieser Anzeige leuchtet, wenn der Netzschalter des Mischers eingescheltet.

19. PHANTOMSPEISUNGSSCHALTER

Dieser Schalter schaltet die Phantomspeisung ein oder aus. Wenn Sie den Schalter drücken, speist der Mischer alle Kanale mit XLR Mikrofoneingangsgsteckern.

Drucken Sie diesen Schalter, wenn Sie ein oder mehrere Kondensatormikrofone benutzten, die über den Mixer gespeist werden müssen.

HINWEIS: Wenn der Schalter an ist, liefert der Mischer +48V DC an die Pins 2 und 3 von allen XLR-Stecker der Mikrofoneingänge.

• Achten Sie darauf, diesen Schalter auszuschalten ( ), wenn Sie keine Phantomspeisung bestehtig.

• Wenn Sie den Schalter einschalten ( ), vergewissern Sie sich, dass nur die Kondensatormikrofone an die XLR-Eingangsstecker angeschlossen sind.

Andere Geräe als die Kondensatormikrofone können bei einem Anschluss an die Phantomspeisung beschädigt werden.

Wir weisen Sie darauf auf hin, dass der Schalter problemlos angeschelt treiben darf, wenn Sie symmetrische dynamische Mikrofone anschlieben.

• Um eine Beschädigung der Laufsprecher zu vermeiden, müssen Sie den Veränder (an angeschlossenen Laufsprechen) abschalten, ehe Sie diesen Schalter ein- oder ausschalten. Wir empfehlen ihren darüber hinaus, alle Ausgangsregler (MAIN Master Fader, ALT3/4 Fader, usw.) auf die klinste Einstellung herunterzusetzen, ehe Sie den Schalter betätigten, um das Risiko von lauten Gerauschen, die Hörschäden oder Geräteschäden verursachen können, zu vermeiden.

20. PHANTOMSPEISUNGSANZEIGE

Dieser Anzeiger leuchtet auf, wenn die Phantomspeisung eingeschaltet ist.

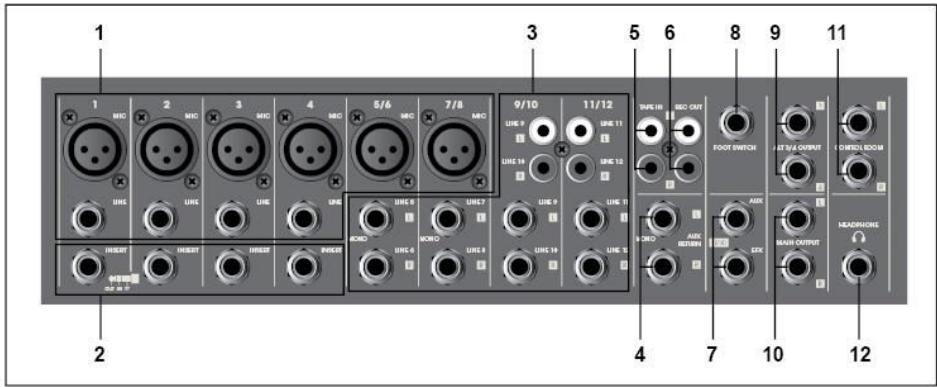

ANSCHLUSSE

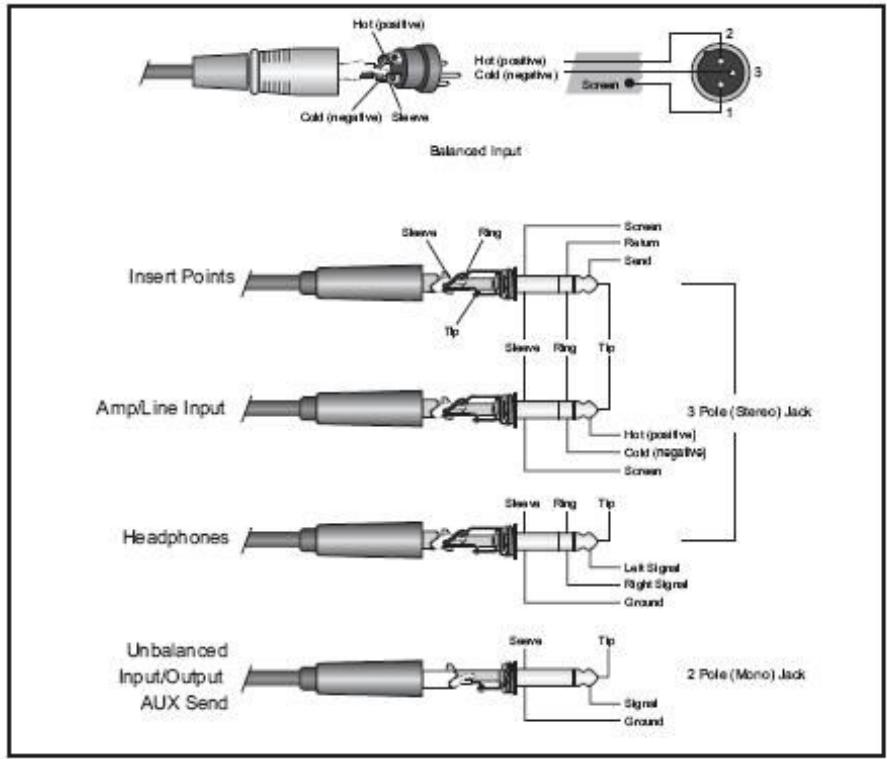

1. KANALEINGANGE

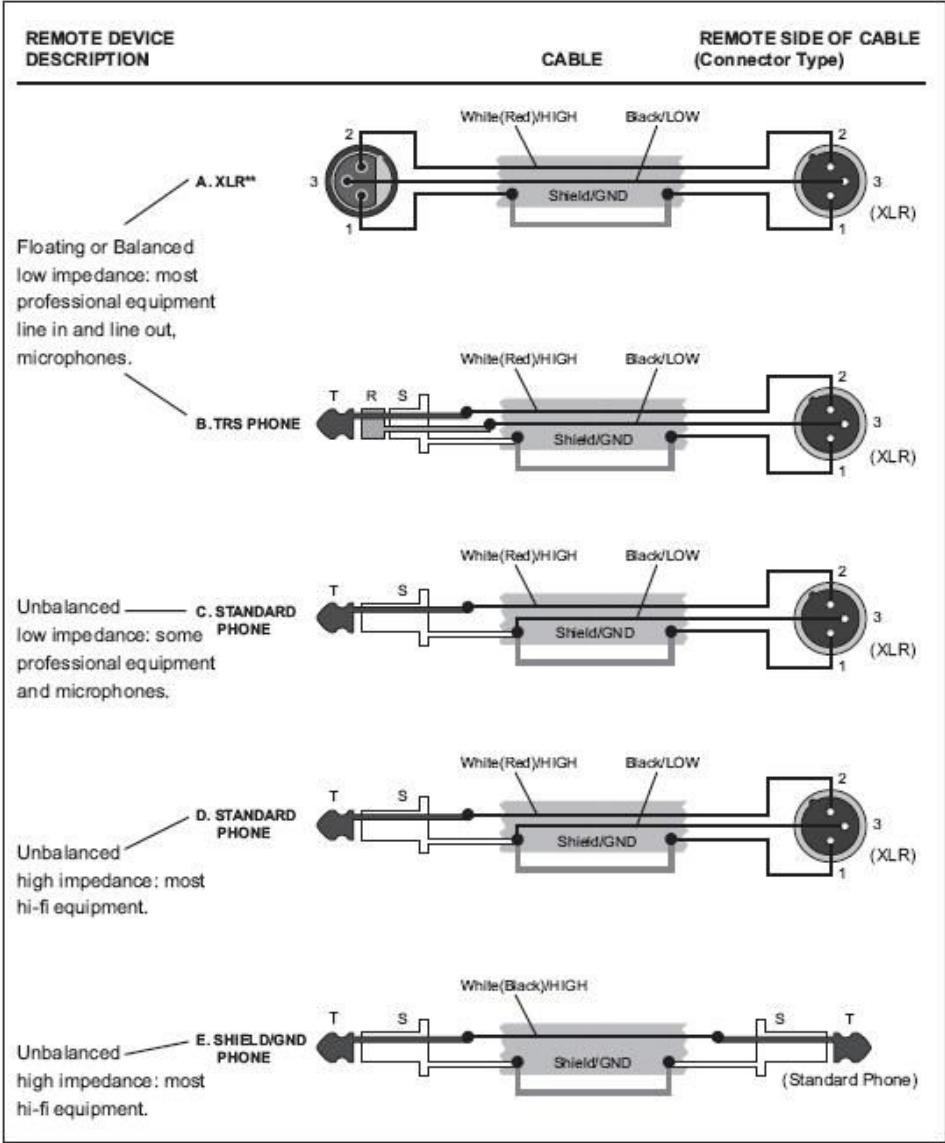

SYMMETRISCHE MIKROFON XLR-Anschlüsse

Es handelt sich um symmetrische XLR-Eingangssstecker (1: Schaft, 2: Heiß, 3: Kalt) SYMMETRISCHE LINE-EINGANGSKLINKEN-Anschlüsse

Ein Standard 1 / 4'' Klinkenstecker wird fur symmetrische oder unsymmetrische Line-Level-Signale verwendet, wie sie bei den meisten elektronischen Keyboards, Synthesizern, Kassettendecks und Line-Ausgangen von anderen Mischern eingesetzt werden.

2. KANAL-EINGANGS-/AUSGANGS-INSERTBUCHSEN

Es handelt sich um Eingangs-/Ausgangsbuchsen, die zwischen dem Vorverträger und dem Hochpassfilter liegen.

These Buchsen können zum getrennt Anschliegen dieser Kanäle an Geräte wie graphische Equalizer, Kompressoren und Störchutzfilter benutzt werden. Es handelt sich um 1/4" Klinkenbuchsen (Spitze, Ring, Schaft), die den Duplexbetrieb unterstützen.

HINWEIS: Der Anschluss an eine INSERT-Ausgangsbuchse erfordert ein spezielles, einzeln erhältliches Anschlusskabel, wie nachfolgend abgebildet.

3. KANALEINGANGSBUCHSEN

Es handelt sich um unsymmetrische Stereo-Line-Eingangsanschluss. Zwei Typen sind vorgesehen: Klinke und Cinch (RCA). Für Stereosignale müssen Sie natürlich den linken und den rechten Kanal anschlieben. Die Kanale CH9/10 und CH11/12 können auch für Monosignale eingesetzt werden. Wenn Sie ein Monosignal anschreiben必须要, benutzten Sie nur die L MONO-Eingangsbuchse. Wenn der Mischer keinen Anschluss im R-Eingang erkennt, wird er das Signal der L-MONO Eingangsbuchse über den L und den R Kanal herausgeben. HINWEIS: Die Kanale 9/10 und 11/12 liefern 2 Eingangsarten: Klinken- und Cinch- (RCA) Anschlüsse. Benutzten Sieitte nur einen dieser Eingänge pro Kanal. Benutzten Sie nie beiden Eingangsarten gleichzeitig auf demselben Kanal.

Es handelt sich um unsymmetrische 1 / 4 Line-Eingangsklinkbuchse. Das von diesen Buchsen aufgenommene Signal wird zum MAIN Bus und zu den AUX Bus gesendet. Diese Buchsen dnen hauptsächlich zur Aufnahme von Rucksignalen von einem externen Effekt (Reverb, Delay, usw.) HINWEIS: These Buchsen konnen auch als ein zusätzlicher Stereoeingang benutzt werden. Wenn Sie ein Monosignal anschlieben,müssen,benutzten Sie nur die L MONO-Eingangsbuchse.Wenn der Mischer keinem Anschluss im R-Eingang erkennt, wird er das Signal der L-MONO Eingangsbuchse uber den L und den R Kanal Herausgeben.

5. TAPE IN RCA-Anschlüsse

Benutz den sie RCA-Anschluse, wenn Sie eine CD, DAT oder andere externe Quelle zur Überprüfung direkt an den Mischen anschließen möhten. Sie konnen den Signalpegel regeln, indem Sie den TAPE IN Regler im HAUPTBEDIENABSCHNITT benutzten.

6. REC OUT RCA-Anschlüsse

Die REC OUT-Anschlüsse senden das Pre-Fader-Signal vom Master-Bus. Sie können diesen Ausgang zur Aufzeichnung benuten.

7. SEND BUCHSEN

Es handelt sich um unsymmetrische Klinkenbuchsen

*AUX

These Buchsagen geben die jeweiligen Signale vom AUX Bus aus. Sie konnen diese Buchs benutzten, um zum Beispiel Bühnenmonitore anzuschreiben.

*EFX

Sie konnen diese Buchsen verwenden, um zum Beispiel ein externes Effekt gerät anzuschreiben.

8. FUBSCHALTER-BUCHSE

Ein Fußschalter kann an diese Eingangsklinkenbuche angeschlossen werden und kann zum An-/Ausschalten der digitalen Effekte benutzt werden.

9. GRUPPENAUSGANGS (ALT3/4) BUCHSEN

Unsymmetrische 1 / 4 Ausgangsbuchsen fur die Signale von ALT3/4.

10. HAUPT L/R AUSGANGSBUCHSEN

Symmetrische 1/4, Ausgangsbuchsen. Sie konnen diese Ausgänge benutzen, um die Verständner für ihre Hauptlautspracher anzuschreiben, oder, wenn Sie das Signal, das von den Haupt-Ausgangsfadern beeinfusst ist, aufzeiichen möchten.

11. KONTROLLRAUM-AUSGANGSKLINKEN

These unsymmetrischen 1/4 Ausgangsbuchsen werden über die KONTROLLRAUM/KOPFHÖRER REGLER geregelt und werden allgemein benutzt, um ein Überwachungssystem (Monitoring) anzuschlieben.

HINWEIS: Das über diese Ausgänge überwachte Signal, wird festgelegt durch die Einstellungen der SIGNAL_PEGELMESSER-SCHALTER, DES TAPE IN Schalters und der PFL-Schalter für die Eingangskanäe.

12. KOPFHÖRERBUCHSE

Stereo-Kopfhöreranschluss.

Das über diese Buchsen überwachte Signal, wird festgelegt durch die Einstellungen der SIGNAL_PEGELMESSERSCHALTER, DES TAPE IN Schalters und der PFL-Schalter für die Eingangskanäe.

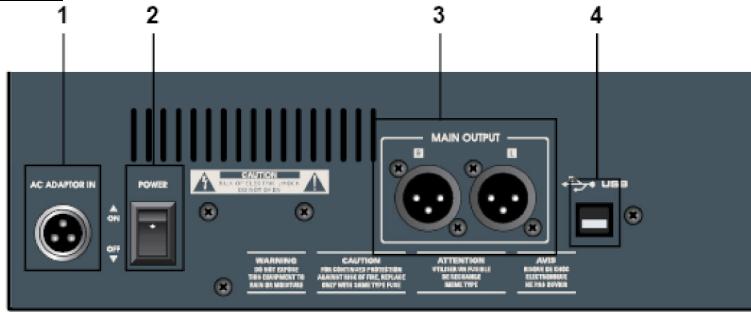

RÜCKANSICHT

1. NETZTEILANSCHLUSS

Schlieben Sie das beigelegte Netzteil hier an. Tauschen Sie thises Netzteil nur durch ein Netzteil mit derselben Typennummer. Der Gebrauch eines anderen Adapters kann ein Feuer oder einen Elektroschock verursachen.

2. BETRIEBSSCHALTER

Dient zum An-/Ausschalten des Mischers. Wir empfehlen Ihnen sehr, die Master Ausgangsfader des Mischers und die Verständungsregler Ihr's Veränderkurs auf null zu setzen, ehe Sie den Mischer an- oder ausschalten.

3. HAUPT-L/R-AUSGANG

Dient zum Anschlieben des Master-Ausgangs (Haupt L/R) des Mischers an einen Leistungsverträger (oder anderes Gerät)

4. USB PORT

Die integrierte Stereo-USB-Audioschnittstelle erhöhtlichen, ihren Mischer zum Aufzeichnen oder Abspielen an einen PC anzuschreiben. Nahezu jeder Aufzeichungssoftware kann eingesetzt werden. Ihr PC/Mac wird ihren Mischer als eine Soundkarte erkennen, sodass normalerweise keine Treiber erfolderlich sind. Dies bedeutet auch, dass Sie die Standard Audioschnittstellenregler im MAC oder Windows Betriebssystem für alle Einstellungen benutzen können.

Einstieg mit Windows XP

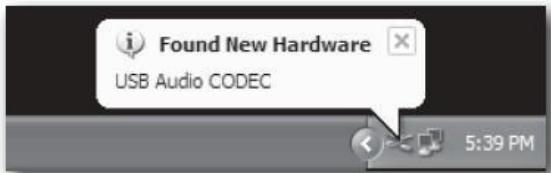

Wenn Sie den Mischer zum ersten Mal an den USB-Port anschließen, wird Windows die Universaltreiber für diesen Port installieren. Ein Sprechblasentipp erscheint auf dem Bildschirm, in dem Ihnen mitgeteilt wird, dass der USB Audio codec gefunden wurde.

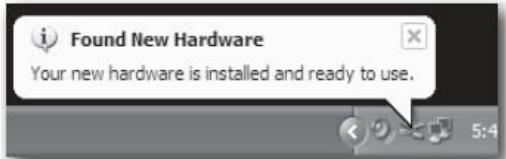

Wenn die Installation beendet ist, erscheint die Nachricht „Ohre neue Hardware ist installiert und betriebsbereit“

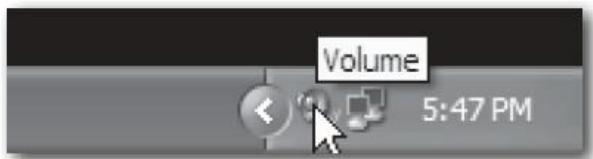

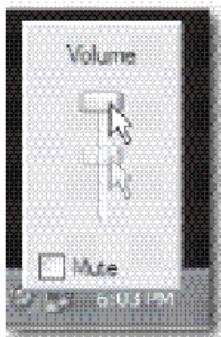

Sie werden die Ausgangslautstärke des Computer die meiste Zeit in der maximalen Einstellung stehen haben, aber manchmal ist die Voreinstellung viel niedriger und dann wird der Ausgangspiegel zu niedrig. Die Lautstärke kann auf mehrere Arten erhöht werden. Die einfachste Art ist, das Lautspricher-Icon (Abbildung 3) in der Systemleiste anzuklicken und den Schieber bis oben zuziehen

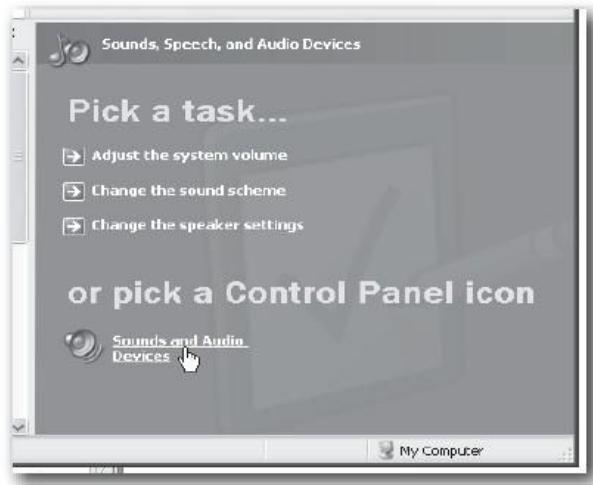

Wenn das Icon nicht vorhanden ist, kann die Lautstärke geändert werden, indem man zu Systemsteuerung gehen und Sounds und Audiogeräte öffnet.

Um den Mischer als ihr Standard-Eingangs-/Ausgangsgerät (für Systemsounds und Audio-Aufzeinigungssoftware) zu benutzen, müssen Sie sicherstellen, dass in der Audio-Registerkarte Wiedergabe und Aufnahme eingestellt sind.

Die Lautstärke kann durch Drucken des Lautstärkeknopfs eingestellt werden

Einstieg mit MAC OS X

Schlieben Sie den Mischer mit Hilfe eines Standard USB-Kabels an ihren Mac an. Die LED wird aufleuchten, um anzuzeigen, dass USB-Strom fließt. Der MAC wird das USB-Audio-Gerät erkennen und automatisch einen Universalreiber installieren.

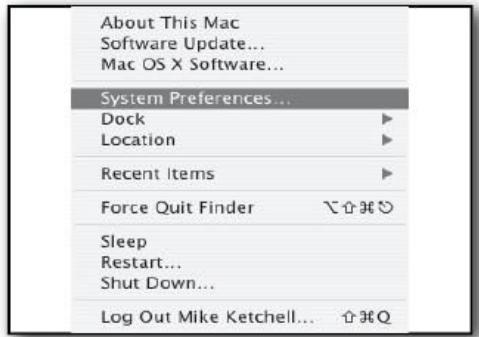

Um den Mischer als den Audioeingang des Computers einzusetzen, öffnen Sie die Systemprüferenzen vom Dock oder vom Apple Hauptmenu.

Anschließlich: öffnen Sie die Soundprüferenzen.

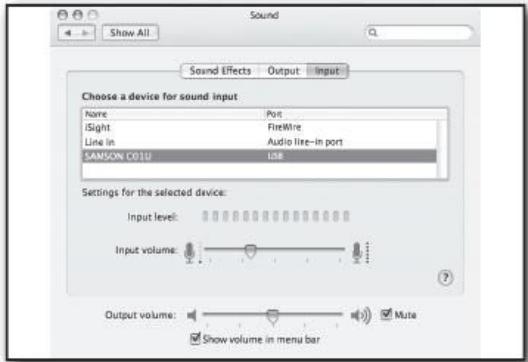

Jetzt klichen Sie auf die Input-Registerkarte und wahren USB Audio Codec. Sie werden weitereicht bemerken, dass der Lautstärkenschieber sich automatisch auf das höchste Niveau einstellt. Dies wird Ohnen erhögbaren, die Pegelregler des Mischers vollständig auszuschöpfen.

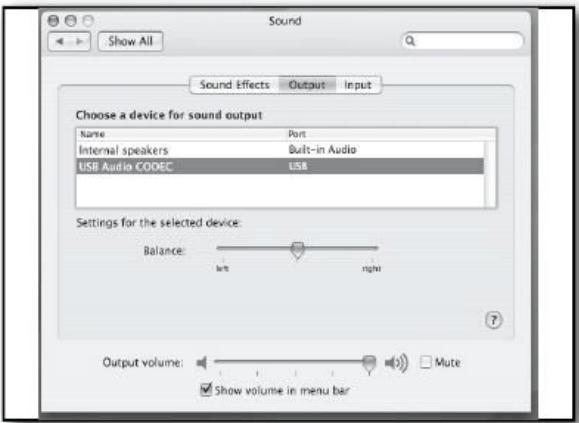

Jetzt klichen Sie auf die Output-Registerkarte und wahren USB Audio Codec. Sie werden vielicht bemerken, dass der Lautstärkenschieber sich automatisch auf den vollen Pegel einstellt. Dies wird Ihnen erhöglich, die HAUPT-Regler des Mischers zu benutzen, um den genauen Ausgangspiegel einzustellen.

Aufzechnung über USB I/O

Um eine Live-Vorstellung aufzuzeichnen konnen Sie die Hauptausgangsmischung über den USB I/O-Anschluss zu einem Computer senden. Das Ausgangssignal wird nur von den einzelnen Kanaleinstellungen und Kanalfadern beeinfusse, nicht vom MAIN L/R Master-Ausgangsfader.

Sie können auch die Ausgabe der AUX1 und AUX2 dem USB-Ausgang zuweisen, was Ihnen ermöglich, eine Stereo-Mischung für die Aufzeichnung aufzubauen, die unabhängig vom Betriebssoundsystem ist. Drücken Sie den USB SEND Schalter, um die AUX1 und AUX2 Mischung an den USB-Eingang zu senden.

Abspielen über USB I/O

Zum Abspielen gezahlt das USB Stereosignal direkt über das TAPE IN zur HAUPTAUSGANG-Mischung des Pults.

Sie können den USB-Abspielpegel mit dem TAPE/USB-Lautstärkenkopf einstellen.

VERKABELUNG

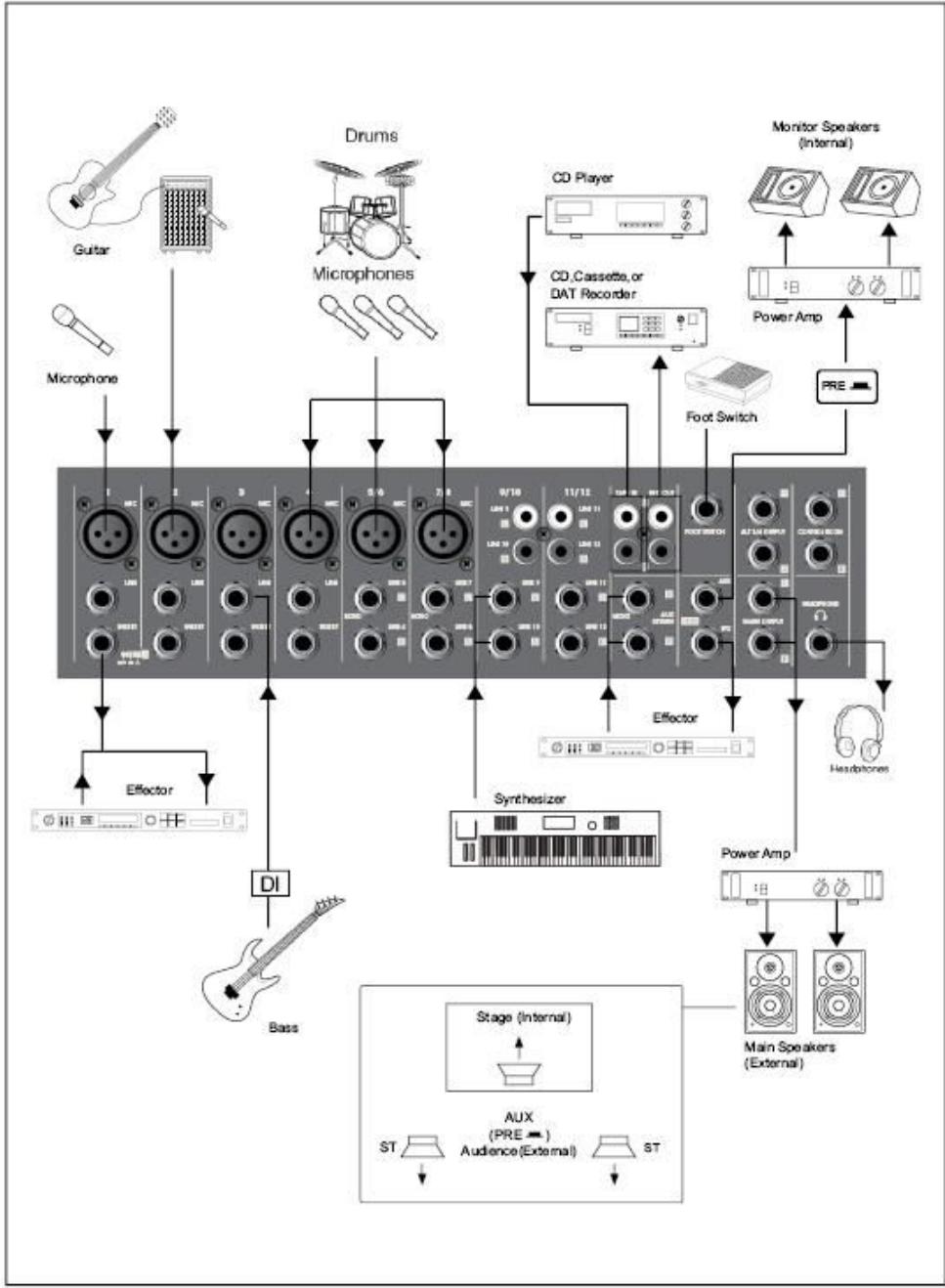

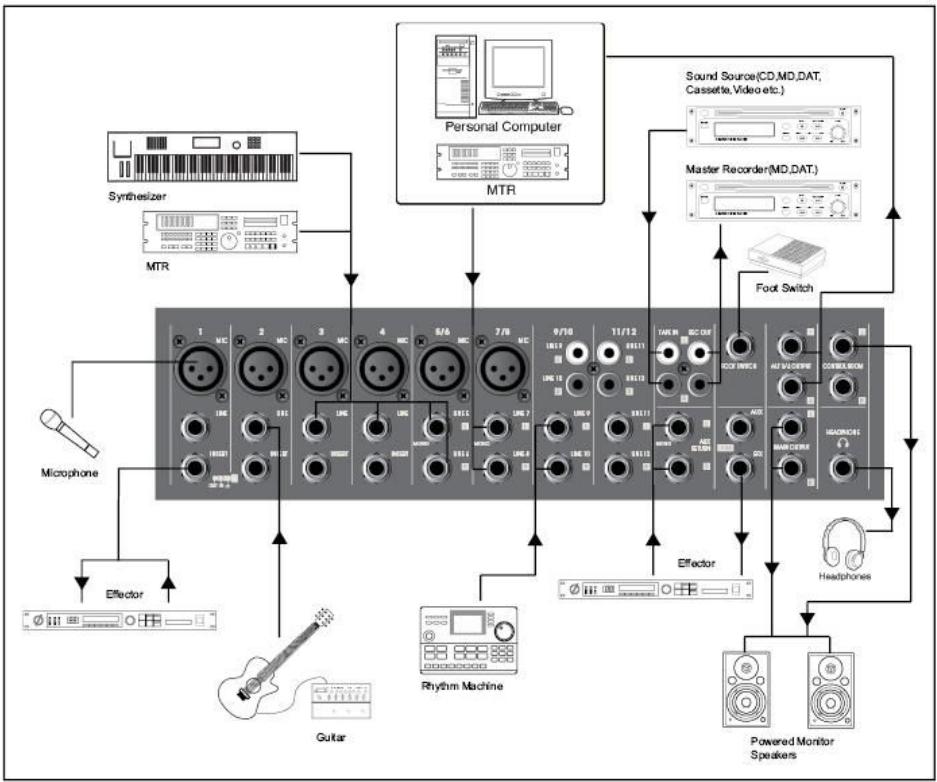

ANWENDUNGEN

AUFNAHMEN ZU HAUSE

Soundverstärkung für Live-Vorstellung

TECHNISCHE DATEN

Stromversorgung	AC 230 V, 50 Hz
Leistungsabnahme	36 W
Max. Ausgangspegel (0,5 % Klirr faktor @ 1 kHz)	+26 dB (MAIN L/R) @ 10 kOhm +20 dB (ALT 3/4, AUX/EFX, CTRL ROOM) @ 10 kOhm +20 dB (INSERT) @ 10 kOhm über 100 mW (KOPFHÖRER @ 33 Ohm
Klirrfaktor	<0,1 % @ +14 dB 20 Hz-20 kHz (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRL ROOM) @10 kOhm
Frequenzgang	20 Hz-20 kHz, +1/-2 dB (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRL ROOM) @10 kOhm
Brummen und Rauschen (Durchschnitt Rs = 150 Ohm)	-127 dB entsprechend Eingangsrauschen -95 dB Restrauschen (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRL ROOM) -88 dB (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRL ROOM) Master Fader auf Nennpegel und alle Kanalzuweisungsschalter aus.
Maximale Spanningsverständigung (Voltage Gain)	74dB MIC IN TO MAIN L/R 74dB MIC IN TO ALT 3/4 66dB MIC IN TO AUX (PRE) 76dB MIC IN TO AUX (POST) 76dB MIC IN TO EFX 80dB MIC IN TO CONTROL ROOM L/R 52.2dB IN TO REC L/R 54dB LINE IN TO MAIN L/R 54dB LINE IN TO ALT 3/4 46dB LINE IN TO AUX (PRE) 56dB LINE IN TO AUX (POST) 60dB LINE IN TO CONTROL ROOM L/R 44dB STEREO IN TO MAIN L/R 44dB STEREO IN TO ALT 3/4 16dB AUX RETURN IN TO MAIN L/R 20dB TAPE IN TO MAIN L/R
Kreuzkopplung (@ 1 kHz)	-70 dB zwischen Eingangskanäten -70 dB zwischen Eingangs-/Ausgangskanäten
Verständungsregler (Gain Control) (Mono-Eingangskanal)	44 dB Variable (-50 dB ~ -6 dB) (-30 dB ~ +14 dB)
GAIN CONTROL (kombinierter Mono/Stereo-Eingangskanal)	40 dB Variable (-20 dB ~ +20 dB)
Eingangskanal Entzerrung	HOCH: 12 kHz Shelving MITTEL: 2.5kHz Peaking TIEF: 80 Hz Shelving *Übergangs-/Dämpfungsfrequenzen: liegt 3 dB unter max. Boost (Verständigung)/Cut (Absenkung)
LED Messer	2x 10-Segment-LED für MAIN L/R, GRUPPE1-2/3-4 oder PFL
Eingebauter digitaler Effekt	Auswahl von 100 Voreinstellungen FUß-Schalter (AN/AUS)
Kanalanzeiger	Spitze: ein Anzeiger für jeder Kanal leuchtet auf, wenn das Pre-Kanalafadersignal 5 dB unter der Übersteuerung liegt
Phantomspeisung (symmetrischer Eingang)	+48 V DC
Gewicht	4,6 kg
Abmessungen	328 (B) x 90 (H) x 420 (T) mm

Technische Daten -EINGANGE

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version dieser Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com

2. SELECTOR DE EFEITOS
