BEDIENUNGSANLEITUNG CONTROL 5.2 SYNQ AUDIO RESEARCH

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

S/N Ratio (IHF-A): >85dB @ 1kHz.

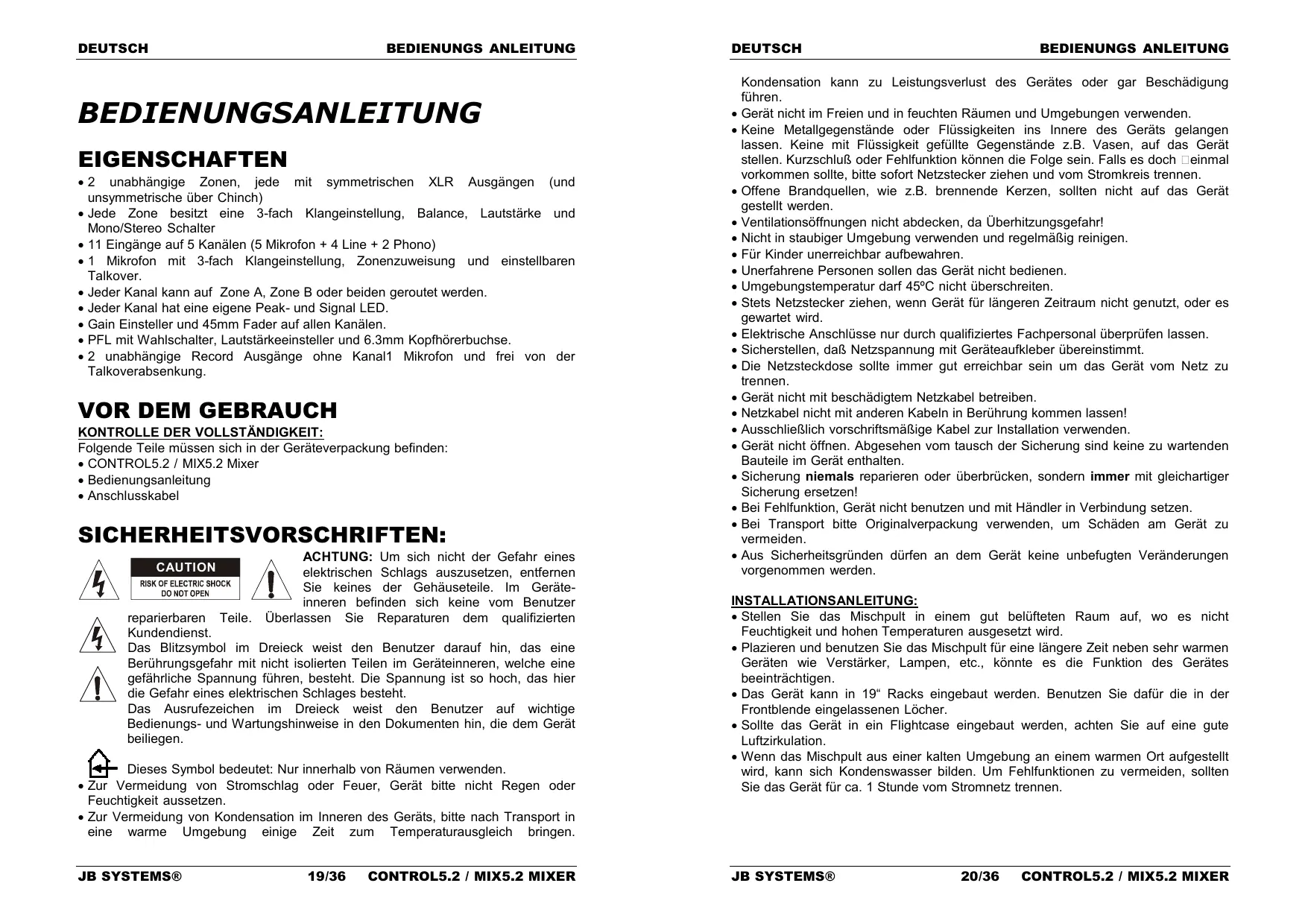

• 2 unabhängige Zonen, jeder mit symmetrischen XLR Ausgängen (und unsymmetrische über Chinch)
• Jede Zone besitz eine 3-fach Klangeinstellung, Balance, Lautstärke und Mono/Stereo Schalter
  11 Eingänge auf 5 Kanänen (5 Mikrofon + 4 Line + 2 Phono)
• 1 Mikrofon mit 3-fach Klangeinstellung, Zonenzuweisung und einstellbaren Talkover.
• Jeder Kanal kann auf Zone A, Zone B oder beiden geroutet werden.
• Jeder Kanal hat eine eigene Peak- und Signal LED.
• Gain Einsteller und 45mm Fader auf allen Kanälen.
• PFL mit Wahlschalter, Lautstärkeeinsteller und 6.3mm Kopfhörerbuchse.
• 2 unabhängige Record Ausgänge ohne Kanal1 Mikrofon und frei von der Talkoverabsenkung.

VOR DEM GEBRAUCH

KONTROLLE DER VOLLSTÄNDIGKEIT:

Folgende Teile müssen sich in der Geräteverpackung befinden:

• CONTROL5.2/MIX5.2 Mixer
  Bedienungsanleitung
• Anschlusskabel

SICHERHEITSVORSCHRIFTEN:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern den Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer

repairierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Dreieck weist den Benutzer daraufhin, das eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geräts,itte nach Transport in eine warme Umgebung einige Zeit zum Temperaturausgleich bringen.

Kondensation kann zu Leistungsverlust des Gerätes oder gar Beschädigung führen.

• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Geräts gelangen给你们. Keine mit Flüssigkeit gefüllte Gegenstände z.B. Vasen, auf das Gerätstellen. Kurzschluß oder Fehlfunktion konnen die Folge sein. Falls es noch einmal vorkommen sollente,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrenne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 45^ nicht überschreiben.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt, oder es gewartet wird.
• Elektrische Anschlusses nur durch qualifiziertes Fachpersonal überprüften halten.
• Sicherstellen, daß Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichen sein um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Ausschließlich vorschrifsmäßige Kabel zur Installation verwenden.
• Gerät nicht öffnen. Abgesehen vom tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion, Gerät nicht benutzen und mit Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Mischpult in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzen Sie das Mischpult für eine längerere Zeit darüber warmen Geräten wie Veränder, Lampen, etc., können es die Funktion des Gerätes beeinträchtigen.
• Das Gerät kann in 19" Racks eingebaut werden. Benutzen Sie davon die in der Frontblende eingelassenen Löscher.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Mischpult aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

REINIGEN DES MISCHPULTES:

Entfernen Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen Verdünner, Benzin oder andere chemische Mittel für das Mischpult. Die Oberfläche des Gerätes konnte zerstört werden.

ANSCHLUSSE

Außer für Mikrofon, Kopfhörer und den 2 symmetrischen Zonen Ausgängen sind alle Anschlüsse in Chinch ausgelegt. Verwenden Sie hochwertige Chinch – Chinch Kabel um eine bessere Klangqualität zu erreichen. (z.B.: JB SYSTEMS CODE 2-0370): Für weitere Informationen über die Anschlüsse lessen sie das{nachste Kapitel. Vergewissern Sie sich das dass Gerät ausgeschelt ist bevor sie Änderungen an der Verkabelung vornehmen. In dieser Anleitung schreiben wir über „Line Eingänge“, das sind Eingänge die zwischen 750mV und 2V liegen. Das beinhaltet Tuner, Video, CD Player usw.

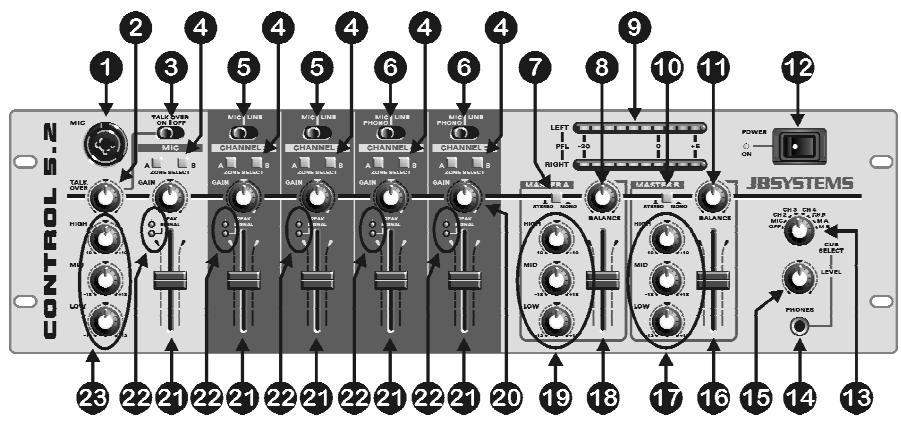

VORDER ANSICHT

1. DJ MIKROFON Eingang: Das DJ Mikrofon kann auf der Frontblende über die XLR/Klinke Kombibuchse oder auf der Rückseite angeschlossen werden. Diese Eingang ist symmetrisch. Es kann aber auch jeder andere Mikrofon mit einem XLR oder Klinkenstecker angeschlossen werden.
2. TALKOVER Pegel: Sollten Sie den Talkover Schalter (3) gedrückt haben, können Sie mit diesen Einsteller die Absenkung der Eingangskanäe 2 bis 5 einstellen. Je mehr Sie den Knopf nach rechts drehen, umso leiser wird das Signal beim Reinsprechen in das DJ Mikrofon (1).

3. TALKOVER Schalter: Aktivieren der Talkover Automatik für die Kanäle 2 bis 5. Stellen Sie mit dem Zonen Wahlschalter (4) ein, auf welcher Zone der Talkover arbeiten soll. Achtung: Der Talkover arbeitet nur auf der gewährten Zone des DJ Mikrofon. Die andere Zone bleibt davon unbeeinflusst.

4. ZONEN Wahlschalter: Für jeder Eingangskanal steht ein Zonenwahlschalter zur Verfugung. Das bedeutet, das Sie mit thisem Mischpult zwei verschiedene Räume mit entsprechlicher Musik versorgen können!

Beispiel:

Sie benötigten Kanal 2&3 auf Master A (Raum1). Und Kanal 4&5 wird auf Master B (Raum 2) besteht. Außen dem möchten Sie in beiden Räumen Ansagen machen. Das mussen Sie tun:

Wahlen Sie "Zone A" auf Kanal 2&3
Wahlen Sie "Zone B" auf Kanal 4&5
Wahlen Sie "Zone A" und "Zone B" am DJ Mikrofon Eingang.

Nun können Sie in beiden Räumen Ansagen machen, während die Musik die sie spielten komplett verschieden ist..

1. EINGANGS Wahlschalter: Auf den Kanälen 2 & 3 können Sie zwischen LINE und Mikrofon Signal wahlen..

2. EINGANGS Wahlschalter: Auf den Kanalen 4 & 5 konnen Sie zwischen LINE und Mikrofon Signal wahlen. Hier konnen Sie auch einen Plattenspieler anschließen. (Line/Phono Schalter auf der Rückseite)

3. MONO/STEREO Schalter: Mono/Stereo Umschalter für Master A.

4. BALANCE: Links/Rechts Pegel für Master A.

5. AUSSTEUERUNGSANZEIGE: Benutzen Sie these Anzeigeinstrument zum Einstellen der Lautstärke mit dem CUE Schalter (13). Mit den Kanal Fadern können Sie die Lautstärke jeder angeschlossenen Audio-Quelle einstellen. Achten Sie darauf das das Signal nicht 0dB (oder 100% ) beträgt. Wenn der Pegel im roten Bereich der Aussteuerungsanzeige ist, verzerrt das Ausgangssignal!

10.MONO/STEREO Schalter: Mono/Stereo Umschalter fur Master B.

11.BALANCE: Links/Rechts Pegel für Master B.

1. POWER Schalter: Netzschalter um das Mischpult ein- und auszuschalten.

13.CUE Wahlschalter: Wahlschalter zum Anwahlen des Vorhör signals. Obwohl die Kanalfader geschlossen sind, können Sie jeder Signal vorhören.

14.CUE LEVEL: Einstellen der Kopfhörerlaufstärke.

15.KOPFHÖRERBUCHSE: Hier konnen Sie einen Stereo Kopfhörer mit einem 6,3mm Stereo Klinkenstecker anschließen. Zusammen mit dem CUE Wahlschalter (13) und dem CUE Level (14) konnen Sie das gewünschte Signal bequem vorhören.

1. MASTER B Lautstärke: Einstellen der Gesamtlautstärke des MASTER B.

17.3-FACH KLANGEINSTELLUNG: 3-fach Klangeinstellung zum individuellen Einstellen des Klangs auf Master B

1. MASTER A Lautstärke: Einstellen der Gesamtlautstärke des MASTER A.

19.3-FACH KLANGEINSTELLUNG: 3-fach Klangeinstellung zum individuellen Einstellen des Klangs auf Master A

1. GAIN Einsteller: Gain-Einsteller für jeder Kanal. In Abhängigkeit von der Aussteuerungsanzeige (9) und den PEAK LED's (22) können Sie den Eingangspegel einstellen.

21.KANAL FADER: Einstellung der Lautstärke für jedem Kanal.

1. PEAK & SIGNAL LED's: Jeder Kanal st ausgestattet mit einer Signal und PEAK LED's

2. SIGNAL LED: Die grüne Signal LED zeigt an, das ein Musik Signal auf dem Eingang anliegt.

3. PEAK LED: Die rote PEAK LED zeigt an das das Eingangssignal zu hoch ist. Sollte die PEAK LED für länger Zeit dauerhaft leuchten reduzieren Sieitte das Eingangssignal mit dem GAIN Einsteller(20).

23.3-fach Klangeinstellung: 3-fach Klangeinstellung für das DJ Mikrofon. Stellen Sie den Klang nach ihren persönlichen Bedürfnissen ein oder reduzieren Sie damit die Rückkopplungsgefahr.

Bemerkung: Eine Rückkopplung entstehen wenn ein verstärtes akustisches Signal wieder auf den Eingang zurückgeführ wird: Reduzieren Sie den Gain des Mikrofonkanals und/oder reduzieren Sie die Höhen des Mikrofoneingangs.

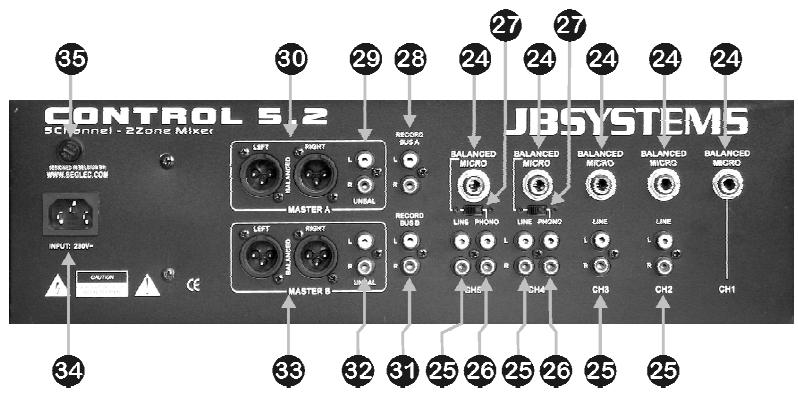

RÜCKSEITE

1. DJ MIKROFON Eingang: Schließen Sie hier ein symmetrisches (Stereo Klinke) oder unsymmetrisches (Monoklinke) Mikrofon an.
2. LINE Eingang: Schließen Sie hier eine Soundquelle mit LINE Ausgang an.
3. PHONO Eingang: Eingang zum Anschluss eines Plattenspielers.
4. PHONO/LINE Schalter: Wahlschalter zur Wahl des Plattenspieler-(26) oder Mikrofon Eingangs (24) an Kanal 4 und 5.
5. RECORD BUS A: Line Ausgang mit Signalen von Kanal 2 bis 5. Nur die Kanäle mit angewählten Zonenausgang A liegen an thisem Ausgang an.
   Wichtiger Hinweis: Die Klangeinstellung, das DJ Mikrofon und die Talkover Funktion liegen an thisem Ausgang nicht an. Dies bedeutet das nur das Musiksignal anliegt.
6. MASTER A unsymmetrischer Ausgang: An dieser Ausgang konnen Sie einen Veränder mit unsymmetrischen Eingängen anschließen. Der Ausgangspiegel kann mit dem MASTER A Fader (18) eingestellt werden.
7. MASTER A symmetrischer Ausgang: An thisem Ausgang konnen Sie einen Verständner mit symmetrischen Eingängen anschlieben. Der Ausgangspiegel kann mit dem MASTER A Fader (18) eingestellt werden.
8. RECORD BUS B: Line Ausgang mit Signalen von Kanal 2 bis 5. Nur die Kanäle mit angewählten Zonenausgang B liegen an thisem Ausgang an.
   Wichtiger Hinweis: Die Klangeinstellung, das DJ Mikrofon und die Talkover Funktion liegen an thisem Ausgang nicht an. Dies bedeutet das nur das Musiksignal anliegt

9. MASTER B unsymmetrischer Ausgang: An diesen Ausgang konnen Sie einen Verständner mit unsymmetrischen Eingängen anschließen. Der Ausgangspiegel kann mit dem MASTER B Fader (16) eingestellt werden.

10. MASTER B symmetrischer Ausgang: An thisem Ausgang konnen Sie einen Veränderer mit unsymmetrischen Eingängen anschließen. Der Ausgangspiegel kann mit dem MASTER B Fader (16) eingestellt werden.
    34.NETZEINGANG: Schliessen Sie hier das Netzkabel 230V/50Hz an. Stellen Sie sicher, das das Kabel nicht beschädigt ist

11. SICHERUNG: Die Sicherung schützt das Mischpult vor Überspannung. Ersetzen Sie die Sicherung im Falle eines Defektes gegen eine neue Sicherung mit der gleichen Höhe.

TECHNISCHE DATEN

Spannungsversorgung:	AC 230 V, 50Hz
Sicherung:	20mm Glassicherung 250V/500mA träge
Frequenzbereich:	20-20.000Hz (+/-2dB)
THD + noise:	<0.1% @ 1kHz, 0dB
Signalauschabstand (IHF-A):	>85dB @ 1kHz.
Mikrofoneingänge:	1.5mV @ 10kΩ
Line/CD Eingänge:	150mV @ 22kΩ
Phono Eingänge:	3mV @ 47kΩ
Record Ausgänge:	775mV @ 600Ω
Master A/B Ausgang:	1.5V @ 4k7Ω unsymmetrisch.
Master A/B Ausgang:	850mV @ 600Ω symmetrisch.
Talkover:	0dB → -15dB
Frequenzeinstellung:	+/-12dB @ 10kHz / 1kHz / 100 Hz
Kopfhörer:	1V@33 Ω
Abmessungen:	483(W) x 134(H) x 130(D) mm
Gewicht:	2kg
