CONTROL 5.2 - Mezclador de audio SYNQ AUDIO RESEARCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas de audio
Marca	SYNQ AUDIO RESEARCH
Modelo	CONTROL 5.2
Dimensiones	483 (Largo) x 134 (Altura) x 130 (Profundidad) mm
Peso	2 kg
Alimentación	AC 230 V, 50 Hz
Fusible	20 mm de vidrio, 250 V, 500 mA, lento
Respuesta en frecuencia	20 - 20 000 Hz (+/- 2 dB)
Distorsión armónica total + ruido	< 0,1 % a 1 kHz, 0 dB
Relación señal/ruido	> 85 dB (IHF-A) a 1 kHz
Entradas de micrófono	5 x XLR balanceadas, sensibilidad 1,5 mV @ 10 kΩ
Entradas Line/CD	4 x RCA, sensibilidad 150 mV @ 22 kΩ
Entradas Phono	2 x RCA, sensibilidad 3 mV @ 47 kΩ
Salidas Record	2 x RCA, nivel 775 mV @ 600 Ω
Salidas Master A/B no balanceadas	2 x RCA, nivel 1,5 V @ 4,7 kΩ
Salidas Master A/B balanceadas	2 x XLR, nivel 850 mV @ 600 Ω
Salida de auriculares	Jack de 6,3 mm estéreo, 1 V @ 33 Ω
Control de tono	3 bandas (agudos, medios, graves), +/- 12 dB a 10 kHz / 1 kHz / 100 Hz
Talkover	Atenuación ajustable de 0 dB a -15 dB
Zonas independientes	2 zonas (A y B) con salidas XLR balanceadas y RCA no balanceadas
Canales de entrada	5 canales, cada uno con ganancia, deslizador de 45 mm, asignación de zona, indicadores LED de señal/pico
Funciones PFL	Selector rotatorio, nivel ajustable, conector de auriculares Jack de 6,3 mm
Temperatura de uso máx.	45 °C
Limpieza	Paño suave ligeramente húmedo; evitar líquidos abrasivos
Seguridad	No abrir, no exponer a la lluvia o humedad, desconectar en caso de inactividad prolongada

Preguntas frecuentes - CONTROL 5.2 SYNQ AUDIO RESEARCH

¿Cómo conectar un micrófono en el canal 1?

El micrófono DJ se conecta a través de la entrada XLR/Jack en el panel frontal o la entrada Jack estéreo en la parte trasera. Esta entrada es balanceada pero acepta todo tipo de micrófonos con conector XLR o Jack.

¿Cómo funciona la función Talkover?

Active el selector TALKOVER para atenuar automáticamente los canales 2 a 5 cuando hable por el micrófono DJ. El nivel de atenuación se ajusta con el botón TALKOVER LEVEL. El talkover solo actúa en la zona seleccionada para el micrófono DJ.

¿Cómo asignar un canal a una zona específica?

Para cada canal, use el interruptor de ZONA para elegir la zona A, la zona B o ambas. Esto permite reproducir música diferente en dos salas mientras se pueden hacer anuncios en ambas.

¿Cuál es la diferencia entre las entradas Line y Phono?

Las entradas Line (canales 2 a 5) están diseñadas para fuentes de nivel de línea (CD, sintonizador, etc.). Las entradas Phono (canales 4 y 5) están adaptadas para tornamesas de vinilo y disponen de un interruptor PHONO/LINE para seleccionar el tipo de entrada.

¿Cómo pre-escuchar un canal con los auriculares?

Use el selector CUE (13) para elegir la fuente a pre-escuchar. Ajuste el nivel con CUE LEVEL (14). Conecte sus auriculares en la toma HEADPHONE (jack de 6,3 mm). Puede pre-escuchar incluso si el deslizador del canal está cerrado.

¿Cómo ajustar el nivel de entrada de un canal?

Use el control GAIN (20) para ajustar la sensibilidad de cada canal. Ayúdese de los indicadores LED (señal verde y pico rojo) y los VU-metros para evitar la distorsión. La señal no debe superar 0 dB.

¿Cómo usar las salidas de grabación (RECORD BUS)?

Las salidas RECORD BUS A y B reproducen la señal de los canales 2 a 5 asignados a la zona correspondiente. Importante: los ajustes de tono, el micrófono DJ y la función talkover no están presentes en estas salidas, lo que permite grabar solo la música.

¿Puedo usar esta mesa de mezclas en un rack de 19 pulgadas?

Sí, la mesa se puede instalar en un rack de 19 pulgadas. Fíjela por los 4 agujeros en el panel frontal con tornillos de dimensiones adecuadas (no incluidos). Asegure una buena ventilación para disipar el calor.

¿Cómo limpiar la mesa de mezclas?

Limpie con un paño suave muy ligeramente húmedo. Evite verter agua en el aparato y no use líquidos abrasivos que puedan dañarlo.

¿Qué hacer en caso de problema de acople (efecto Larsen) con el micrófono?

Reduzca la Ganancia del canal de micrófono y/o corte las altas frecuencias con el control de tono de 3 bandas. Si el problema persiste, verifique la colocación del micrófono y los altavoces.

MANUAL DE USUARIO CONTROL 5.2 SYNQ AUDIO RESEARCH

Manual de instrucciones ES

Manual do utiliser PT

WWW.BEGLEC.COM

Recicular el aparato y pilas usadas de forma ecologica conforme a las disponeciones legales de su pais.

PT - COMO DESFAZER-SE DA UNIDADE

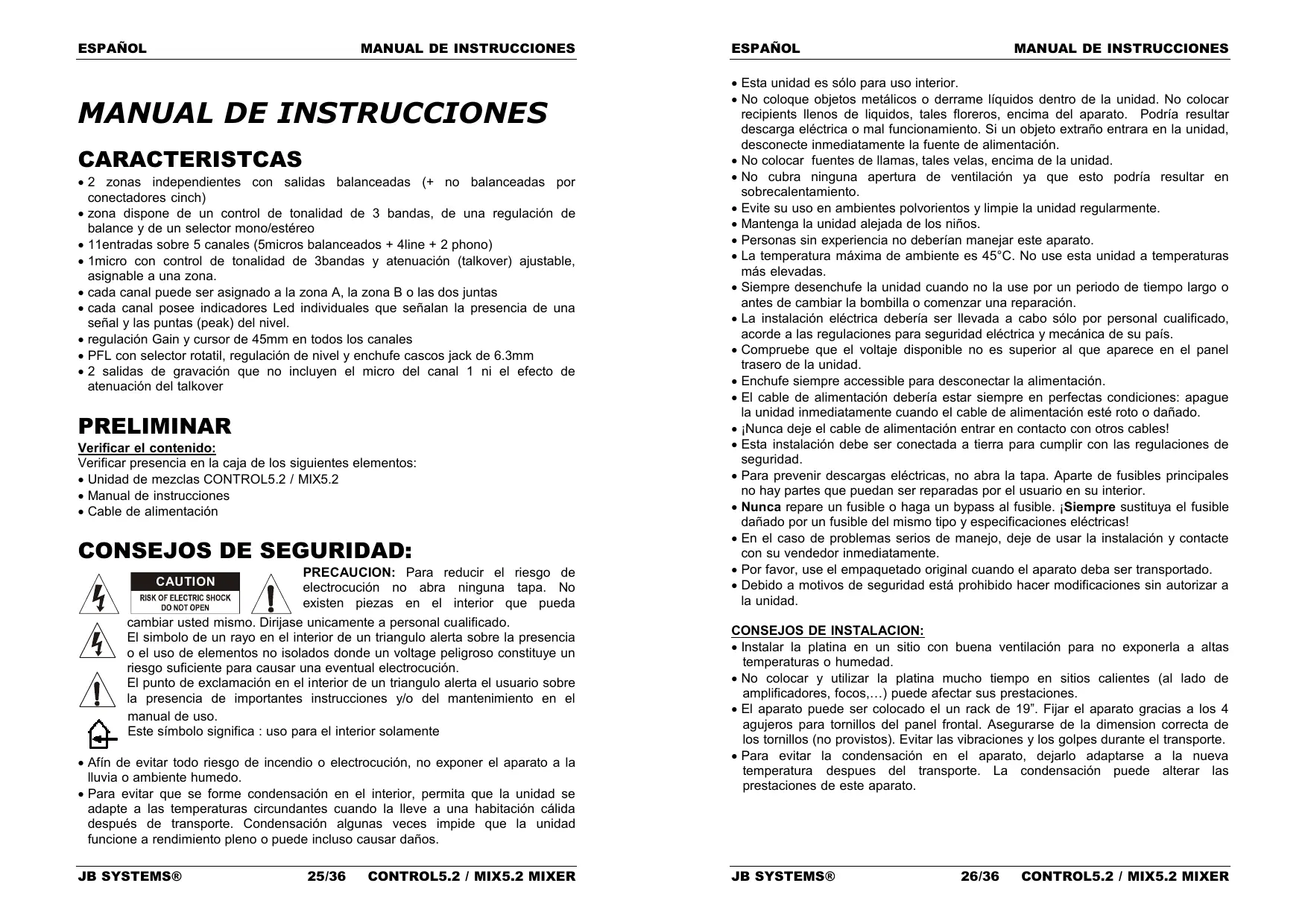

MANUAL DE INSTRUCCIONES

CHARACTERISTCAS

• 2 zonas independentes con salidas balanceadas (+ no balanceadas por connectadores cinch)
• zona dispone de un control de tonalidad de 3 bandas, de una regulacion de balance y de un selector mono/estereo
• 11entradas sobre 5 canales (5micros balanceados +4line +2 phono)
• 1micro con control de tonalidad de 3bandas y atenuacion (talkover) ajustable, asignable a una zona.
• cada canal pourrait ser asignado a la zona A, la zona B o las dos juntas
• cada canal posee indicadores Led individuales que señalan la presencia de una seals y las puntas (peak) del nivel.
• regulación Gain y cursor de 45mm en todos los canales
• PFL con selector rotatil, regulación de nivel y enchufe cascos jack de 6.3mm
• 2 salidas de gravación que no incluyen el micro del canal 1 ni el efecto de atenuación del talkover

PRELIMINAR

Verificar el contenido:

Verificar presencia en la caja de los siguientes elementos:

• Unidad de mezclas CONTROL5.2 / MIX5.2
• Manual de instrucciones
• Cable de alimentación

CONSEJOS DE SEGURIDAD:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

PRECAUCION: Para reducir el riesgo de electrocución no abra ninguna tapi. No existen piezas en el interior que pueda

cambiarastedimono.Dirjaseunicamenteapersonalculificado.

El simbolo de un rayo en el interior de un triangulo alerta sobre la presencia o el uso de elementos no isolados当你 un voltage peligioso constituya un riesgo suficiente para causar una eventual electrucución.

El punto de exclamación en el interior de un triangulo alerta el usuario sobre la presencia de importantes instrucciones y/o del mantenimiento en el manual de uso.

Este"simbolo significa:uso para el interior solamente

• Afín de evacitar todo riesgo de incendio o electrucución, no exponer el aparato a la lluvia o ambiente humedo.
• Para evaporar que se forme condensacion en el interior, permita que la unidad se adapte a las temperatas circundentes cuando la lleve a una habitacion calida afterwards de transporte. Condensationesionales veces impide que la unidad funcione a rendimiento pleno o pueda inclujo causar daños.

-Esta unidad es solo para uso interior.
- No coloque objetivos metálicos o derrame liquidos bajo de la unidad. No colocar recipientes llenos de liquidos, tales floreros, encima del aparato. Podría resultar descarga electrónica o mal funciona bajo. Si un objecto extraño entra para en la unidad, desconnecte inmediamente la fuente de alimentación.
- No colocar fuentes de llamas, tales velas, encima de la unidad.
- No cubra ninguna aperture de ventilación ya que este podía resultar en sobrecalentimiento.
- Evite su uso en ambientes polvorrientos y limpie la unidad regularmente.
- Mantenga la unidad alejada de los niños.
- Personas sin experiencia no haberfan manejar este aparato.
- La temperatura maximal de ambiente es 45^ . No use estaunidad a temperatas mas elevadas.
- Siempre desenchufe la unidad cuando no la use por un periodo de tiempo largo o antes decaear la bombilla o comenzaruna reparacion.
- La instalación electrica deben serheetsada a cabo solo por personalriallicado, acordea a las regulaciones para segudadlelectrica y mecnica de su pais.
- Compruebe que el voltaje disponible no es superior al que aparece en el panel trasero de la unidad.
- Enchufe siempre accessible para desconectar la alimentación.
- El cable de alimentación deben estar siempre en perfectas conditiones: apague launidad inmediamente cuando el cable de alimentacion está roto o dañado.
- Nunca deje el cable de alimentación entrada en contacto con otros cables!
-Esta instalaciondebeserconectadaatiemarparacomplirconlasregulacionesdeseguidad.
- Para prevenir descargas electricas, no abra la tapa. Aparte de fusibles principales no hay partes que PODan ser reparadas por el usuario en su interior.
- Nunca repare un fusible o haga un bypass al fusible. Siempre sustituya el fusible dañado por un fusible del mesmo tipo y asignaciones electricas!
- En el caso de problemas serios de manejo, deben de usar la instalación y contacte con su vendedor inmediamente.
- Por favor, use el empaquetado original cuando el aparato deba ser transporte.
- Debido a motivos de seguridad está prohibido hacer modificaciones sin autorizar a la unidad.

CONSEJOS DE INSTALLACION:

• Instalar la platina en un situ con buena ventilacion para no exponerla a altas temperatas o humedad.
• No colocar y utiliser la platina mucho tiempo en situos calientes (alazo de amplificadores, focos,...) pueda afectar sus prestaciones.
• El aparato puede ser colocado el un rack de 19". Fijar el aparato gratías a los 4 agujeros para tornillos del panel frontal. Asegurarde la dimension correcta de los tornillos (no provistos). Evitar las vibraciones y los golpes durante el transporte.
• Paraatar la condensacion en el aparato,dejarlo adaptarse a la newa temperatura despues del transporte. La condensacion可以使 alterar las prestaciones de este aparato.

LIMPIEZA:

Límpiar con un trapo lijeramente humedo. NoURTAR caERse agua en el interior de la unidad. Noutilizar productos abrasivos (alcohol,...) que poderan dañar la platina.

CONEXIONES

Salvo para los micros, los cascos y las salidas zonas, todas las conexiones son cinch. Utilizar cables cinch-cinch de buena calidad para evaporar sonido de mala calidad. (ej: JB Systems code: 2-0370)

Para más informaciones sobre las conexiones, leer el capitulo fácile.

Siempre se debe apagar la mesa antes de efectuar las conexiones. En este manual, es cuestion de entradas linea o "line inputs".Esta nominacion significa entradas con un nivel situado entre 750mV y 2V. Este incluye los CD's, tuners, videos,...

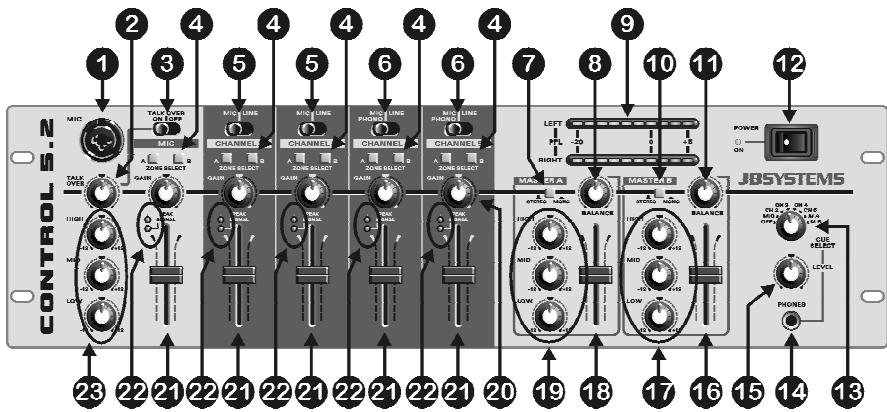

PANEL FRONTAL

1. entrada DJ MICRO: se pueda conectar el micro DJ por la entrada XLR/jack situada en la cara frontal o por el jack estéreo de la parte trasera del aparato.Esta entrada está balanceada pero accepts todo tipo de micros equipados con un conector XLR o jack.

2. nivel TALKOVER :activando el talkover (3), puede regular el nivel de atenuacion de los canales 2 a 5. Más se gira el boton hacla la derecha, más ellos canales seran atenuados cuando hable en el micro DJ (1)

3. TALKOVER: use este selector si quiere atenuar automaticamente los canales 2 a 5 cuando está haberando en el micro DJ. Sirvase de los selectores de zona (4) para elegir la zona en la que quiere el talkover.

Atencion: El talkover se activa unicamente en la zona que selecciono para el micro DJ. La otherza no sera afectada.

1. interruptor de ZONA: para cada canal de entrada se pueda elegir la zona (master) de envio. Esto le permite utiliser esta mesa de mezcla para proveer dos salas differsentes con musica totalmente-distintas!

Ejempio:

quiere que los canales 2 y 3 Sean enviados hacía el Master A (sala1). los canales 4 y 5 tienen que ser enviados hacía el Master B (sala 2). Pero si quiere hacer annunciados en las dos salas, haga loCEEjiente:

a selezione "zona A" para los canales 2 y 3

b selezione "zona B" para los canales 4 y 5

c selezione "zona A" y "zona B" para la entrada DJ micro

Ahora puede hacer sus announcements simultaneamente en las dos salas, la musica en las dos salasuede ser totalmentedifferente.

1. ENTRADA selector : para los canales 2 y 3 pude elegir entre las entradas Line y las entradas micro balanceadas

2. ENTRADA selector : para los canales 4 y 5 puede elegir entre las entradas Line y las entradas micro balanceadas. Pero también puede conectar un Plato (selector line/phoho en la parte trasera del aparato)

3. Sélector MONO/ESTEREO: Se utilizes para activar el Master A en mono o en estéreo

4. BALANCE: Se utilizes paraaabstar el balance entre la calidad izquierda y derecha del Master A

5. VU-metros: Se utilizes para visualizar el nivel de la seals audio, seleccionado con el selector CUE (13). Con los deslizantes de los canales se puedaCambiar el nivel de entrada de cada fuente audio que esté connectada. Pongan atencion de noasar 0dB (o 100% ).Se peutecrearuna distorsionde la seals audio si su nivelenta en la zona roja del VU-metro.

6. Selector MONO/ESTEREO: Se utilizes para activar el Master B en mono o en estéreo

11.BALANCE: Se utilizes paraaabstar el balance entre la calidad izquierda y derecha del Master B

1. Interruptor POWER: Se utilizes para encender o apagar la mesa de mezcla

2. Selector CUE Se utilizes para seleccionar la fuente que se quiera preescuchar. Puede preescuchar cada canal de entrada cuando el deslizante del canal está cerrado.

14.CUE LEVEL: Se utilizes para ajustar el nivel de la calidad cascos

1. HEADPHONE jack: Puede enchufar cualquier casco estéreo moderno en esta entrada jack de 6.3mm. Con el selector Cue (13) y la regulación de nivel Cue Level (14) pueda preescuchar la fuente de entrada selecciónada

16.Nivel MASTER B : Se utilizes para ajustar el nivel de salute del master B

1. Regulación de TONALIDAD de 3 bandas: utilise"These 3 controladores para modifier laelfast audio del Master B segun sus gustos.

1. Regulación de TONALIDAD de 3 bandas: utilise"These 3 controladores para modifier laelfast audio del Master A segun sus gustos.

2. GAIN: utilise este controlador para regular la sensibilitad de cada canal separamente. Basese sobre las informaciones de los VU metros (9) y del "peak led" (22) paraaabstarcorrectamente la sensibilitydel canal.

3. DESLIZANTES / CANAL: utiliseros para ajustar el nivel de cada canal

4. PEAK & SIGNAL LEDs: todos los canales están equipados con un « peak led » y un « signal led »:

5. Signal led: el led verde indica la presencia de una Signals audio en la entrada del canal

6. Peak led: el led rojo "peak" indica que la seals de entrada es muy elevada. Asegurese de que el "peak led" se ilumina solo de vez en cuando. Si queda encendido durante largos plazos debe absolutamente disminuir la seals de entradaacias al controlador GAIN (20) del canal apropriado

7. Regulación de TONALIDAD de 3 bandas: Puede utiliser these 3 controladores para modifierla signal audio del micro DJ segun sus gustos o para quitar el efecto Larsen del micro.

Note: El efecto Larsen se produce cuando una Seed acustica está amplificada y reemplificada hasta que se transforme en un ruido estridente continu: disminuya el Gain de su canal micro y/o ensaye de cortar las frequencies altas con el controlador de tonalidad.

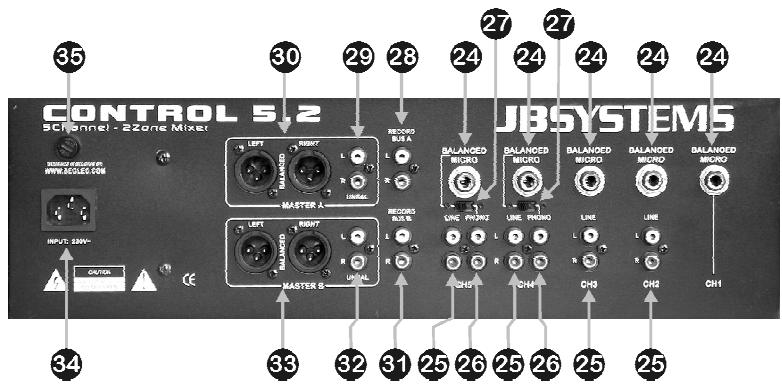

PARTETRASERA

1. Entrada DJ micro: se utilizes para conectar un micro balanceado (jack estéreo) un micro no balanceado (jack mono)
2. Entrada LINE : se utilizes para conectarrialquier fuente sonora de tipo "line"
3. Entrada PHONO: est utilisé pour connecter une platine vinyle. se utilizes para conectar un plato
4. Interruption PHONO/LINE: se utilizes para seleccionar la entrada phono (26) o la entrada micro (24) para los canales 4 y 5
5. RECORD BUS A:RIA "line" de la seals de los canales 2 a 5. estaitterso reproducirao los canales selec tionados para la zona A.

Nota importante: Los controlles de tonalidad, el micro DJ y la función talkover NO son disponibles en esta salute. lo que quiere decir que el DJ pueda parler todo lo que quiera; por esta salute sólo enregistrarés la música.

1. MASTER A calidad no balanceada: se utilizes para conectar un amplificador queiene entrada no balanceadas. El nivel de calidaduede serajustado con el controlador delMASTERA (18)
2. Salida balanceada MASTER A: se utilizes para conectar un amplificador queiene entrada balanceadas. El;nivel de salute pueda ser ajustado con el controlador del master A (18)
3. RECORD BUS B:itters "line" de la seals de los canales 2 a 5. Esteitters solo reproductora los canales seleccionados para la zona B.

Nota importante: Los controlles de tonalidad, el micro DJ y la función talkover NO son disponibles en estaitters. lo que quiere decir que el DJ peut haber todo lo que quiera; por estaitters solo enregistraredes la musica..

1. MASTER B salute no balanceada: se utilizes para conectar un amplificador queiene entrada no balanceadas. El nivel de saluteuede serajustado con elcontrolador delMASTER B (16)

2. Salida balanceada MASTER B: .se utilizes para conectar un amplificador queiene entrada balanceadas. El;nivel de salute pueda ser ajustado con el controlador del master B (16)

3. MAINS INPUT: conecte el cable de alimentación que viene con el aparato a la fuente 230V / 50Hz . Avergue primero si el cable no está deteriorado!

4. MAIN FUSE: el fusible de alimentacion protege la mesa de mezcla. Sustituyalo unicamente por other delismo tipo y delismo valor.

CHARACTERISTICAS TECNICAS

Alimentación:	AC 230 V, 50Hz
Fusible:	20mm en vidrio 250V 500mA lent
Respuesta de Frequencia:	20-20.000Hz (+/-2dB)
DHT + ruido:	<0.1% @ 1kHz, 0dB
S/N Ratio (IHF-A):	>85dB @ 1kHz.
Entradas micro:	1.5mV @ 10kΩ
Entradas Line/CD:	150mV @ 22kΩ
Entradas Phono:	3mV @ 47kΩ
Salida Record:	775mV @ 600Ω
Salidas Master A/B:	1.5V @ 4k7Ω no bal.
Salida Master A/B:	850mV @ 600Ω bal.
Talkover:	0dB → -15dB
Control de tonalidad:	+/-12dB @ 10kHz / 1kHz / 100Hz
Cascos:	1V@33Ω
Dimensiones:	483(W) x 134(H) x 130(D) mm
Peso:	2kg

MANUAL DO UTILIZADOR

CHARACTERÍSTICAS
