CONTROL 5.2 - Table de mixage audio SYNQ AUDIO RESEARCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage audio
Marque	SYNQ AUDIO RESEARCH
Modèle	CONTROL 5.2
Dimensions	483 (L) x 134 (H) x 130 (P) mm
Poids	2 kg
Alimentation	AC 230 V, 50 Hz
Fusible	20 mm en verre, 250 V, 500 mA, lent
Réponse en fréquence	20 - 20 000 Hz (+/- 2 dB)
Distorsion harmonique totale + bruit	< 0,1 % à 1 kHz, 0 dB
Rapport signal/bruit	> 85 dB (IHF-A) à 1 kHz
Entrées micro	5 x XLR balancées, sensibilité 1,5 mV @ 10 kΩ
Entrées Line/CD	4 x cinch, sensibilité 150 mV @ 22 kΩ
Entrées Phono	2 x cinch, sensibilité 3 mV @ 47 kΩ
Sorties Record	2 x cinch, niveau 775 mV @ 600 Ω
Sorties Master A/B non balancées	2 x cinch, niveau 1,5 V @ 4,7 kΩ
Sorties Master A/B balancées	2 x XLR, niveau 850 mV @ 600 Ω
Sortie casque	Jack 6,3 mm stéréo, 1 V @ 33 Ω
Contrôle de tonalité	3 bandes (aigus, médiums, graves), +/- 12 dB à 10 kHz / 1 kHz / 100 Hz
Talkover	Atténuation réglable de 0 dB à -15 dB
Zones indépendantes	2 zones (A et B) avec sorties XLR balancées et cinch non balancées
Canaux d'entrée	5 canaux, chacun avec gain, curseur 45 mm, assignation de zone, indicateurs LED signal/peak
Fonctions PFL	Sélecteur rotatif, niveau réglable, prise casque Jack 6,3 mm
Température d'utilisation max.	45 °C
Nettoyage	Chiffon doux légèrement humide ; éviter liquides abrasifs
Sécurité	Ne pas ouvrir, ne pas exposer à la pluie ou à l'humidité, débrancher en cas d'inutilisation prolongée

FOIRE AUX QUESTIONS - CONTROL 5.2 SYNQ AUDIO RESEARCH

Comment connecter un micro sur le canal 1 ?

Le micro DJ se connecte via l'entrée XLR/Jack en façade ou l'entrée Jack stéréo à l'arrière. Cette entrée est balancée mais accepte tous types de micros avec connecteur XLR ou Jack.

Comment fonctionne la fonction Talkover ?

Activez le sélecteur TALKOVER pour atténuer automatiquement les canaux 2 à 5 lorsque vous parlez dans le micro DJ. Le niveau d'atténuation se règle avec le bouton TALKOVER LEVEL. Le talkover n'agit que dans la zone sélectionnée pour le micro DJ.

Comment assigner un canal à une zone spécifique ?

Pour chaque canal, utilisez l'interrupteur de ZONE pour choisir la zone A, la zone B ou les deux. Cela permet de diffuser une musique différente dans deux salles tout en pouvant faire des annonces dans les deux.

Quelle est la différence entre les entrées Line et Phono ?

Les entrées Line (canaux 2 à 5) sont prévues pour des sources à niveau ligne (CD, tuner, etc.). Les entrées Phono (canaux 4 et 5) sont adaptées aux platines vinyles et disposent d'un interrupteur PHONO/LINE pour sélectionner le type d'entrée.

Comment pré-écouter un canal avec le casque ?

Utilisez le sélecteur CUE (13) pour choisir la source à pré-écouter. Réglez le niveau avec CUE LEVEL (14). Branchez votre casque sur la prise HEADPHONE (jack 6,3 mm). Vous pouvez pré-écouter même si le curseur du canal est fermé.

Comment régler le niveau d'entrée d'un canal ?

Utilisez le contrôle GAIN (20) pour régler la sensibilité de chaque canal. Aidez-vous des indicateurs LED (signal vert et peak rouge) et des VU-mètres pour éviter la distorsion. Le signal ne doit pas dépasser 0 dB.

Comment utiliser les sorties d'enregistrement (RECORD BUS) ?

Les sorties RECORD BUS A et B reproduisent le signal des canaux 2 à 5 assignés à la zone correspondante. Important : les réglages de tonalité, le micro DJ et la fonction talkover ne sont pas présents sur ces sorties, ce qui permet d'enregistrer uniquement la musique.

Puis-je utiliser cette table de mixage dans un rack 19 pouces ?

Oui, la table peut être installée dans un rack 19 pouces. Fixez-la par les 4 trous sur la face avant avec des vis de dimensions appropriées (non fournies). Assurez une bonne ventilation pour évacuer la chaleur.

Comment nettoyer la table de mixage ?

Nettoyez avec un chiffon doux très légèrement humide. Évitez de verser de l'eau dans l'appareil et n'utilisez pas de liquides abrasifs qui pourraient l'endommager.

Que faire en cas de problème de Larsen (effet Larsen) avec le micro ?

Diminuez le Gain du canal micro et/ou coupez les hautes fréquences avec le contrôle de tonalité à 3 bandes. Si le problème persiste, vérifiez le placement du micro et des enceintes.

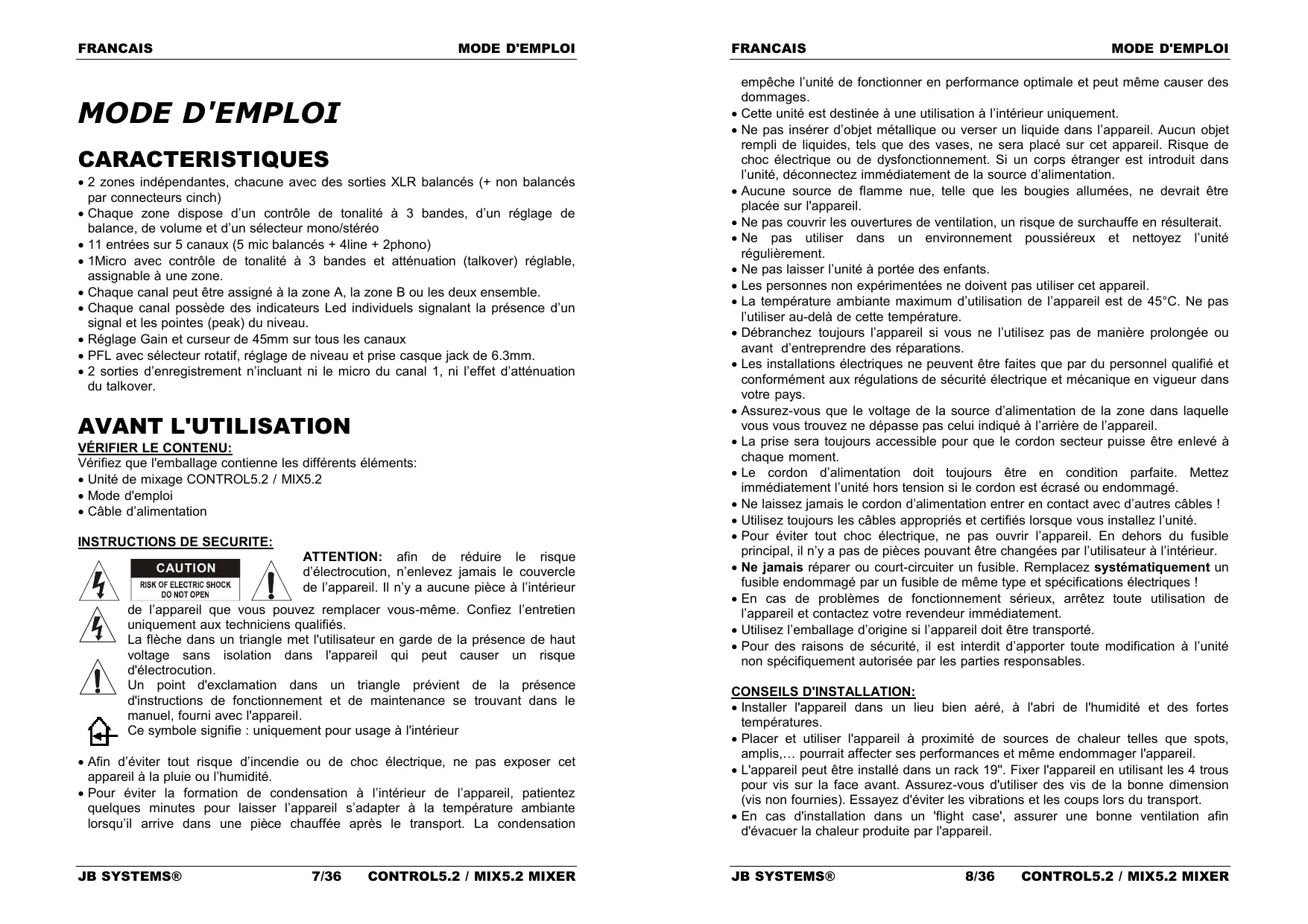

MODE D'EMPLOI CONTROL 5.2 SYNQ AUDIO RESEARCH

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

• 2 zones indépendantes, chacune avec des sorties XLR balances (+ non balances par connecteurs cinch)
• Chaque zone dispose d'un contrôle de tonalité à 3 bandes, d'un réglage de balance, de volume et d'un sélecteur mono/stéréo
• 11 entrées sur 5 canaux (5 mic balances + 4 line + 2 phono)
• 1 Micro avec contrôle de tonalité à 3 bandes et atténuation (talkover) réglable, assignable à une zone.
• Chaque canal peut être assigné à la zone A, la zone B ou les deux ensemble.
• Chaque canal possède des indicateurs LED individuels signalant la présence d'un signal et les pointes (peak) du niveau.
• Réglage Gain et curseur de 45mm sur tous les canaux
• PFL avec sélecteur rotatif, réglage de niveau et prise casque jack de 6.3mm.
• 2 sorties d'enregistrement n'incluant ni le micro du canal 1, ni l'effet d'atténuation du talkover.

Vérifier le contenu:

Vérifiez que l'emballage contient les différents éléments:

• Unité de mixage CONTROL5.2 / MIX5.2 Mode d'emploi Câble d'alimentation

Instructions de sécurité:

OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'ouvrez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur

de l'appareil que vous pouvez replacer vous-même. Confiez l'entretien uniquement aux techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde de la présence de haut voltage sans isolation dans l'appareil qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions de fonctionnement et de maintenance se trouvant dans le manuel, fourni avec l'appareil.

Ce symbole signifie : uniquement pour usage à l'intérieur

• Afin d'éviter tout risque d'incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambience lorsqu'il arrive dans une pièce chauffée après le transport. La condensation

empêche l'unité de fonctionner en performance optimale et peut même causer des dommages.

• Cette unité est destinée à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou verser un liquide dans l'appareil. Aucun objet rempli de liquides, tels que des vases, ne sera place sur cet appareil. Risque de choc électrique ou de dysfonctionnement. Si un corps étranger est introduit dans l'unité, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que les bougies allumées, ne devrait être placée sur l'appareil.
• Ne pas couvrir les ouvertures de ventilation, un risque de surchauffe en résultait.
• Ne pas utiliser dans un environnement poussièux et nettoyez l'unité régulièrement.
• Ne pas laisser l'unité à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil.
• La température ambiantemaximum d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
• Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprandre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux régulations de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que le voltage de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celui indiqué à l'arrière de l'appareil.
• La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
• Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
• Utilisez toujours les câbles appropriés et certifiés lorsque vous installez l'unité.
• Pour éviter tout choc électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et spécifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter toute modification à l'unité non spécifiquement autorisée par les parties responsables.

Conseils d'installation:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack 19''. Fixer l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produit par l'appareil.
• ante après le transport. La condensation peut altérer les performances de l'appareil.

Nettoyage:

Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Eviter de verser de l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager l'appareil.

Mis à part pour les micros, les écouteurs et les sorties zones, toutes les connections sont cinch. Utilisez des câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex.: JB Systems code: 2-0370)

Pour plus d'informations sur les connections, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connections. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, vidéos,...

FACE AVANT

1. DJ MICRO input: le micro DJ peut être connecté par l'entrée XLR/Jack située sur la face avant ou par le jack stéréo situé à l'arrière de l'appareil. Cette entrée est balancée mais accepte toutes sortes de micros équipés d'un connecteur XLR ou Jack.
2. TALKOVER level: Si vous enclenchez le talkover (3), vous pouvez régler le niveau d'atténuation des canaux 2 à 5. Au plus que vous tournez le bouton vers la droite, au plus ces canaux seront atténués quand vous parlez dans le micro DJ (1).
3. TALKOVER: utilisez ce sélecteur si vous pouvez atténuer automatiquement les canaux 2 à 5 pendant que vous parlez dans le micro DJ. Utilisez les sélecteurs de zone (4) pour désigner la zone dans laquelle le talkover doit agir.

Attention: le talkover agira uniquement dans la zone que vous avez sélectionné pour le micro DJ. L'autre zone ne sera pas affectée.

1. interrupteur de ZONE: pour chaque canal d'entrée vous pouvez diriger vers chaque zone (master) il doit être conduit. Ceci vous permet d'utiliser cette table de mixage pour deux différentes salles d'une musique complètement différente!

Vous pouvez que les canaux 2&3 soient conduits vers le Master A (salle1). Les canaux 4&5 doivent être conduits vers le Master B (salle2). Mais vous pouvez avoir la possibilité de faire des annonces dans les deux salles. Voici ce que vous devez faire:

• Sélectionnez "zone A" pour les canaux 2&3
• Sélectionnez "zone B" pour les canaux 4&5
• Sélectionnez "zone A" et "zone B" pour l'entrée micro DJ Micro.

Vous pouvez maintenant faire des annonces simultanément dans les deux salles, pendant que la musique que vous jouez dans les deux salles est complètement différente.

1. Sélecteur INPUT: Pour les canaux 2 et 3 vous pouvez désirer entre les entrées Line ou entrées micros balancés.
2. Sélecteur INPUT: Pour les canaux 4 et 5 vous pouvez désirer entre les entrées Line ou entrées micros balancés, mais vous pouvez également connecter une platine vinyle. (selecteur line/phono à l'arrête de l'appareil)
3. Sélecteur MONO/STEREO: est utilisé pour permettre le Master A en mono ou en stéréo.
4. BALANCE: est utilisé pour régler la balance entre la sortie gauche et droite du Master A.
5. VU-mètres: sont utilisés pour visualiser le niveau du signal audio, sélectionné avec le sélecteur CUE (13). Avec les curseurs des canaux vous pouvez changer le niveau d'entrée de chaque source audio qui est connectée. Faites attention de ne pas dépasser 0dB (ou 100%). Une distorsion du signal audio peut se produire si son niveau entre dans la zone rouge du VU-mètre.
6. Sélecteur MONO/STEREO: est utilisé pour permettre le Master B en mono ou en stéréo. 11. BALANCE: est utilisé pour régler la balance entre la sortie gauche et droite du Master B.
7. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage.
8. Sélecteur CUE: est utilisé pour sélectionner la source que vous pouvez pré écouter. Vous pouvez pré écouter chaque canal d'entrée pendant que le curseur du canal est fermé. 14. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
9. HEADPHONE jack: vous pouvez raccorder n'importe quel casque stéréo moderne à cette entrée jack de 6.3mm. Avec le sélecteur Cue (13) et le réglage de niveau Cue Level (14) vous pouvez pré écouter la source d'entrée sélectionnée.
10. MASTER B level: est utilisé pour régler le niveau de sortie du Master B.
11. Réglage de TONALITE à 3 bandes: utilisez ces 3 contrôleurs pour modifier le signal audio du Master B selon votre goût personnel.
12. MASTER A level: est utilisé pour régler le niveau de sortie du Master A.
13. Réglage de TONALITE à 3 bandes: utilisez ces 3 contrôleurs pour modifier le signal audio du Master A selon votre goût personnel.
14. GAIN: utilisez ce contrôle pour régler la sensibilité de chaque canal séparément. Basez-vous sur les informations des VU mètres (9) et du « peak led » (22) pour bien régler la sensibilité du canal.
15. CURSEURS / CANAL: utilisez-les pour régler le niveau de chaque canal.
16. PEAK & SIGNAL LEDs: tous les canaux sont équipés d'un « peak led » et d'un « signal led »:
17. Signal led: Le led vert indique la présence d'un signal audio à l'entrée du canal.
18. , vous devez absolument diminuer le signal d'entrée en utilisant le contrôleur GAIN (20) du canal approprié.
19. Réglage de TONALITE à 3 bandes: vous pouvez utiliser ces 3 contrôleurs pour modifier le signal audio du micro DJ selon votre goût personnel ou pour enlever l'effet Larsen du micro.

Remarque: L'effet Larsen se produit lorsqu'un signal acoustique est amplifié et réamplifié jusqu'à ce qu'il se transforme en un bruit strident continu: diminuez le Gain de votre canal micro et/ou essayez de couper les hautes fréquences avec le contrôle de tonalité.

FACE ARRIERE

1. DJ MICRO input: est utilisé pour connecter un micro balancé (jack stéréo) ou un micro non balancé (jack mono). 25. LINE input: est utilisé pour connecter n'importe quelle source sonore du type « Line ».
2. PHONO input: est utilisé pour connecter une platine vinyle.
3. Interrupteur PHONO/LINE: est utilisé pour sélectionner soit l'entrée phono (26), soit l'entrée micro (24) pour les canaux 4 et 5.
4. RECORD BUS A: sortie « line » du signal des canaux 2 à 5. Cette sortie ne reproduira que les canaux que vous avez sélectionnés pour la zone A. Remarque importante: les contrôles de tonalité, le micro DJ et la fonction talkover ne sont PAS disponibles sur cette sortie. Ce qui peut dire que le DJ peut parler autant qu'il veut; par cette sortie vous n'enregistrez que la musique.
5. MASTER A es. Le niveau de sortie peut être réglé avec le contrôleur de niveau du MASTER A (18).

30. sortie balancée MASTER A: est utilisé pour connecter un amplificateur qui est pourvu d'entrées balancées. Le niveau de sortie peut être réglé avec le contrôleur de niveau du MASTER A (18). 31. RECORD BUS B: sortie « line » du signal des canaux 2 à 5. Cette sortie ne reproduira que les canaux que vous avez sélectionnés pour la zone B. Remarque importante: les contrôles de tonalité, le micro DJ et la fonction talkover ne sont PAS disponibles sur cette sortie. Ce qui veut dire que le DJ peut parler autant qu'il veut; par cette sortie vous n'enregistrez que la musique. 32. MASTER B ées non balancées. Le niveau de sortie peut être réglé avec le contrôleur de niveau du MASTER B (16). 33. sortie balancée MASTER B: est utilisé pour connecter un amplificateur qui est pourvu d'entrées balancées. Le niveau de sortie peut être réglé avec le contrôleur de niveau du MASTER B (16). 34. MAINS INPUT: connectez le câble d'alimentation qui est fourni avec l'appareil au secteur 230V/50Hz. Vérifiez d'abord si le câble n'est pas endommagé! 35. MAIN FUSE: Le fusible d'alimentation protège la table de mixage. Remplacez-le uniquement par un fusible du même type et de la même valeur.

Alimentation: AC 230 V, 50Hz Fusible: 20mm en verre 250V 500mA lent Réponse de fréquence: 20-20.000Hz (+/-2dB) DHT + bruit: <0.1% @ 1kHz, 0dB S/N Ratio (IHF-A): >85dB @ 1kHz. Entrées micro: 1.5mV @ 10kΩ Entrées Line/CD: 150mV @ 22kΩ Entrées Phono: 3mV @ 47kΩ Sortie Record: 775mV @ 600Ω Sortie Master A/B: 1.5V @ 4k7Ω non bal. Sortie Master A/B: 850mV @ 600Ω bal. Talkover: 0dB -15dB Contrôle de tonalité: +/-12dB @ 10kHz / 1kHz / 100Hz Casque: 1V@33Ω Dimensions: 483(W) x 134(H) x 130(D) mm Poids: 2kg

18. Nivel MASTER A : est utilisé pour régler le niveau de sortie du Master A.
