BEDIENUNGSANLEITUNG SMP 8.2 SYNQ AUDIO RESEARCH

Bedienungsanleitung DE

DU-ENTSORGUNG DES GERÄTS

Entsorgen Sie das Gerät und die Batterien auf umweltfreundliche Art und Weise gemäß den Vorschriften Ihres Landes.

ES - DESHACERSE DEL APARATO

9. JACKS DES SORTIES GENERALES G ET DR

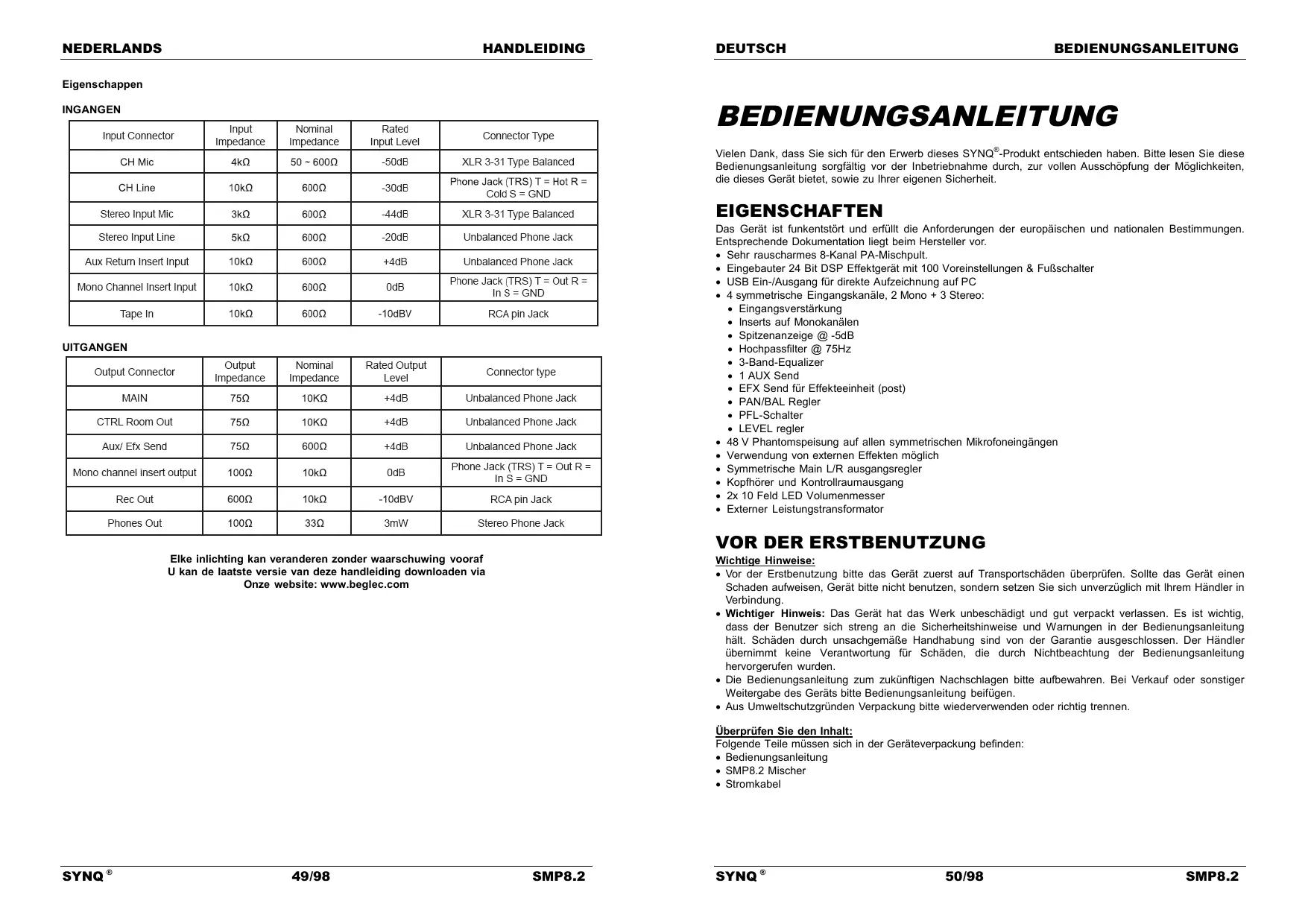

BEDIENUNG SANLEITUNG

Vielen Dank, dass Sie sich für den Erwerb these SynQ®-Produkt entschieden haben.itte lessen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme durch, zur vollen Ausschöpfung der Mochlkeiten, die these Gerät bietet, sowie zu ihrer eigenen Sicherheit.

EIGENCHAFTEN

Das Gerät ist funkentstört und erfüllt die Anforderungen der europäischen und nationalen Bestimmungen. Entspruchende Dokumentation liegt beim Hersteller vor.

Sehr rauscharmes 8-Kanal PA-Mischpult.
Eingebauter 24 Bit DSP Effektgerät mit 100 Voreinstellungen & Fußschalter
- USB Ein-/Ausgang für direkte Aufzeichnung auf PC
- 4 symmetrische Eingangskanäle, 2 Mono + 3 Stereo:

Eingangsverständung
- Inserts auf Monokanalen
- Spitzenanzeige @ -5dB
- Hochpassfilter @ 75Hz
3-Band-Equalizer
1 AUX Send
- EFX Send für Effekteinheit (post)
PAN/BAL Regler
PFL-Schalter
LEVELregler

• 48 V Phantomspeisung auf allen symmetrischen Mikrofoneingängen
• Verwendung von externen Effekten möglich
• Symmetrische Main L/R ausgangsregler
• Kopfhörer und Kontrollraumausgang
  2x 10 Feld LED Volumemesser
• Externer Leistungstransformerator

VOR DER ERSTBENUTZUNG

Wichtige Hinweise:

• Vor der Erstbenutzungitte das Gerat zuerst auf Transportschaden uberprüfen. Sollte das Gerat einen Schaden aufweisen, Geratitte nicht benutzen, sondern setzen Sie sich unverzuglich mithemr Händler in Verbindung.
• Wichtiger Hinweis: Das Gerät hat das Werk unbeschädigt und gut verpackt verlassen. Es ist wichtig, dass der Benutzer sich streng an die Sicherheitschinweise und Warnungen in der Bedienungsanleitung halt. Schäden durch unsachgemäß Handhabung sind von der Garantie ausgeschlossen. Der Handler übernimmt keine Verantwortung für Schäden, die durch Nichtbeachtung der Bedienungsanleitung hervorgerufen wurden.
• Die Bedienungsanleitung zum zukünftigen Nachschlagenitte aufbewahren. Bei Verkauf oder sonstiger Weitergabe des Geratsitte Bedienungsanleitung beifugen.
• Aus Umweltschutzgründen Verpackungitte wiederverwenden oder richtig trennen.

Überprüfen Sie den Inhalt:

Folgende Teile mussen sich in der Geräteverpackung befinden:

Bedienungsanleitung
SMP8.2 Mischer
Stromkabel

SICHERHEITSHINWEISE

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG: Um sich nicht der Gefahr eines elektrischen Schlags auszusetzen, entfern Sie keines der Gehauseteile. Im Geräteinneren befinden sich keine vom Benutzer reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten Kundendienst.

Das Blitzsymbol im Drieck weist den Benutzer darauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die Gefahr eines elektrischen Schlages besteht.

Das Ausrufezeichen im Dreick weist den Benutzer auf wichtige Bedienungs- und Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.

Dieses Symbol bedeutet: Nur innerhalb von Räumen verwenden.

Dieses Symbol bedeutet: Achtung! Bedienungsanleitung lessen!

Dieses Symbol bedeutet: Klasse II Klassifizierung

• Zur Vermeidung von Stromschlag oder Feuer, Gerätitte nicht Regen oder Feuchtigkeit aussetzen.
• Zur Vermeidung von Kondensation im Inneren des Geratsitte nach dem Transport in eine warmer Umgebung zum Temperaturausgleich eine Zeit ausgeschaltet stehen halten. Kondensation kann zu Leistungsverlust des Gerats oder gar Beschäftigung führen.
• Gerät nicht im Freien und in feuchten Räumen und Umgebungen verwenden.
• Keine Metallgegenstände oder Flüssigkeiten ins Innere des Gerats gelangen给你们. Keine mit Flüssigkeit gefällten Gegenstände, z.B. Vasen, auf das Gerät stellen. Kurzschluss oder Fehlfungtion konnen die Folge sein. Falls es noch einmal vorkommen sollte,itte sofort Netzsteckerziehen und vom Stromkreis trennen.
• Offene Brandquellen, wie z.B. brennende Kerzen, sollenn nicht auf das Gerät gestellt werden.
• Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr!
• Nicht in staubiger Umgebung verwenden und regelmäßig reinigen.
• Für Kinder unerreichbar aufbewahren.
• Unerfahrne Personen sollen das Gerät nicht bedieren.
• Umgebungstemperatur darf 40^ nicht überschreiben.
• Minimalabstand um das Gerät für ausreichende Kuhlung = 5cm.
• Stets Netzsteckerziehen, wenn Gerät für längeren Zeitraum nicht genutzt oder es gewartet wird.
• Elektrische Anschlüsse nur durch qualifiziertes Fachpersonal überprüfen setzen.
• Sicherstellen, dass Netzspannung mit Geräteaufkleber übereinstimmt.
  Die Netzsteckdose sollte immer gut erreichbar sein, um das Gerät vom Netz zu trennen.
• Gerät nicht mit beschädigtem Netzkabel betreiben. Ist die Zugangsleitung beschädigt, muss diese durch den Hersteller, seinen Vertrieb oder durch eine qualificierte Person ersetzt werden.
• Netzkabel nicht mit anderen Kabeln in Berührung kommt lessen!
• Um eine Gefahr zu vermeiden, soll das Gerät nur mit dem mitgelieferten Adapter benutzt werden. Ist der Adapter beschädigt, damit nur durch einen gleichen Adapter ersetzt werden.
• Das Gerät ist nicht vollständig vom Netz getrennt, wenn der Netzschalter sich in der AUS-Stellung befindet.
• Um den gesetzlichen Sicherheitsbestimmungen zu entsprechen, muss体系建设 geerdet werden.
• Gerät nicht öffnen. Abgesehen vom Tausch der Sicherung sind keine zu wartenden Bauteile im Gerät enthalten.
• Sicherung niemals reparieren oder überbrücken, sondern immer mit gleichartiger Sicherung ersetzen!
• Bei Fehlfunktion Gerät nicht benutzen und sich mit dem Handler in Verbindung setzen.
• Bei Transportitte Originalverpackung verwenden, um Schaden am Gerat zu vermeiden.
• Aus Sicherheitsgründen dürfen an dem Gerät keine unbefugten Veränderungen vorgenommen werden.

INSTALLATIONSANLEITUNG:

• Stellen Sie das Gerät in einem gut belufteten Raum auf, wo es nicht Feuchtigkeit und hohen Temperatoren ausgesetzt wird.

• Plazieren und benutzen Sie das Gerät für eine längerere Zeit darüber hinausgehen.
  Lampen, etc., können es die Funktion des Gerats beeinträchtigen.

• Solle das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute Luftzirkulation.
• Wenn das Gerät aus einer kalten Umgebung an einem warmen Ort aufgestellt wird, kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollen den Sie das Gerät für ca. 1 Stunde vom Stromnetz trennen.

WARTUNG

Die Reinigung des Geräts erfolgt mit einem leicht mit Wasser angefeuchteten Tuch. Vermeiden Sie, dass Wasser in das Gerätnere gelangt. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin oder Verdünner, die das Gerät beschädigen wurden.

ANSCHLUSSE

Für weitere Informationen über die Anschlüsse lessen sie das{nachste Kapitel.

Vergewisern Sie sich, dass das Gerät ausgeschaltet ist, bevor sie Änderungen an der Verkabelung vornehmen. In vorliegender Anleitung erwähn wir „Line Eingänge“, das sind Eingänge die zwischen 750 mV und 2V liegen. Das beinhaltet Tuner, Video, CD Player usw.

FUNKTIONEN

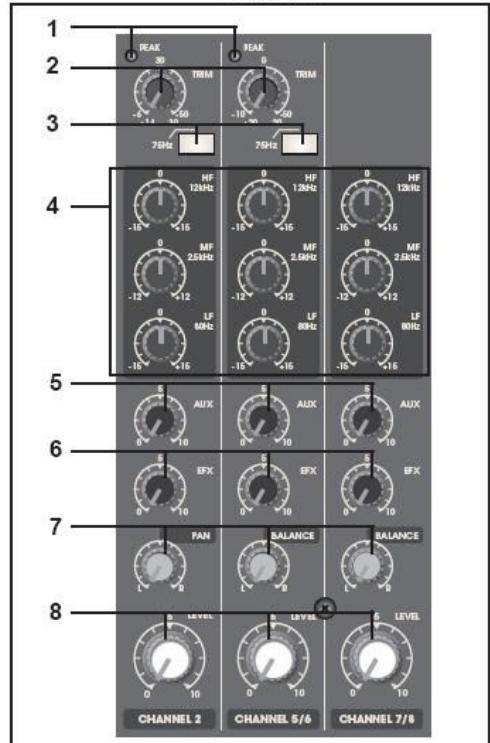

INPUT-KANAL-REGELUNG

1. LED SPITZEN(PEAK)ANZEIGER

Dieser LED Anzeiger zeigt den
Signaleingangspegel des Kanals an. Der
Spitzenanzeiger leuchtet auf, wenn das
Eingangssignal 5dB unter dem
Übersteuerungspunkt (Clipping Point) des Kanals
liegt. Dieser Anzeiger zeigt den Pegel des Post-EQ/
Pre-Fader Signals. Wenn der Spitzenanzeiger
länger aufleucht und hohe Pegel anziegt, müssen
Sie mit dem TRIM-Regler die
Eingangsempfindlichkeit des Kanals
herunterseten. Wenn dies nicht Funktioniert,
verringern Sie den Ausgangspegel der
angeschlossenen Musikquelle.

2. TRIM-REGLER

Benutzen Sie diesen Knopf, um entsprechend dem Pegel des Eingangssignals den Input auf einen angemessenen Pegel zu regeln. Die Beste Balance von S/N und des Dynamikumfangs wird erzielt, wenn Sie den TRIM-Regler so einstehen, dass der Spitzenanzeiger sporadisch aufleuchtet. Mit thisem Regler lasst sich die MIC-Eingangssempfindlichkeit des Kanals zwischen -50 dB und -6 dB und die Line-Eingangssempfindlichkeit zwischen -30 dB und +14 dB einstehen. Die kombinierten Mono/Stereo Eingangskanäte haben eine Empfindlichkeit von +20dB bis -20dB

3. HPF (High-Pass Filter - Hochpassfilter)

Dieser Schalter schaltet den HPF ein oder aus. Um den HPF anzuschalten, drucken Sie den Schalter In ( ). Der HPF schneidet Frenzen unter 75 Hz ab

MONO

MONO

STEREO

COMBINATION

4. EQUALIZER

Dieser 3-Band-Equalizer regelt das Hoch-, Mittel- und Niederfrequenzband des Kanals. Wenn der Knopf auf der Position „0" gesetzt wird, erhält man einen flachen Freqenzgang. Wird der Knopf nach rechts gedreht, wird das entsprechende Freqenzband angehoben, bei einer Drehung nach links wird das Band abgeschritten.

In der nachfolgenden Tabelle sind der EQ-Typ, die Frequenz und die maximale Absenkung/Anhebung jeder der drei Bänder angegeben.

CONTROL	MAX. BOOST/CUT	FREQUENCY	TYPE
HIGH	±15dB	12kHz	Shelving
MID	±12dB	2.5kHz	Peaking
LOW	±15dB	80Hz	Shelving

5. AUX REGLER

Der AUX regelt den Signalpegel, den der Kanal zum AUX Bus sendet.

Wenn Sie Stereo-Kanäle benutzen, werden die Signale von den L und R Kanälen gemischt und an den AUX Bus gesendet.

Die AUX Regler sind Pre-Fader geschalte. Pre-Fader Aux Ausgänge werden nicht von der Einstellung des Kanalfaders (Level Taste) beeinfusst und dienen hauptsächlich zur Regelung der Bühnenmonitore.

6. EFX REGLER.

Dieser Knopf regelt den Pegel der Signale, die zum EFX Bus (zur EFX SEND Stecker an der Frontseite und zum eingebauten Effektmodul) gesetzt werden. Die von thisem Bus gemischten Kanalsignale haben einen Gesamtpegel, der vom EFX SEND Regler festgelegt wird.

Da dieser Regler nach dem Kanalfader liegt, wird das Signal von der Einstellung des Kanalfaders beeinflusst.

7. PAN / BAL Regler

PAN (Monokanal)

Dieser Regler schiebt das Kanalsignal durch die Master L und R Busse und liegt auf diese Weise die wahrgenommene Position des Tons这部分s Kanals im Ausgangsstereo-Schallfeld fest. Wenn zum Beispiel ein PAN Regler ganz links stehen, ist der Ton des Kanals nur am linken Lautspechersystem zu horen.

Wenn er ganz rechts steht, ist der Ton des Kanals nur am rechten Laufsprechersystem zu horen.

Zwischeneinstellungen halten den Ton in den entsprechenden Positionen im Stereoschallfeld erscheinen.

Dieser Regler regelt die Balance oder die L/R-Position des Stereo Eingangssignals.

Wenn der BALANCE-Regler nach links oder in die Mitte gedreht wird, bewegt sich die wahrnehbare Quelle zum MAIN MIX L Bus, wird er nach rechts gedreht, bewegt sich die Quelle zum MAIN MIX R Bus.

8. CHANNEL LEVEL

Dies ist der Hauptpegelregler des Kanals. Er legt den Pegel des Signals fest, das vom Canal zu den Master-Mischer und Effektbus gesendet wird. Die Einstellungen der Eingangsgkanal legen die Mischung oder die Balance der Tonpegel zwischen den Instrumenten oder anderen Quellen, die an die Eingänge angeschlossen sind, fest. Wenn ein Canal nicht benutzt wird, muss sein LEVEL regler auf der Minimumposition stehen, um zu verhindern, dass sich Störgeräusche zu dem Hauptprogrammsignal hinzugsellen.

HAUPTBEDIENABSCHNITT

1. DSP PROGRAMMDISPLAY

Die gewählte DSP-Effektnummer wird auf dem Display angezeigt.

1. DSP PROGRAMMWÄHLSCHALTER

Drehen Sie den Programmknopf, um einen der 100 integrierten Digitaleffekte auszuwahlen. Der digitale 24 Bit Effektprozessor liefert hochwertige Effekte wie Delay, Chorus und Reverb.

1. DSP AN/AUS SCHALTER

Dieser Schalter schaltet den integrierten digitalen Effekt ein/aus.

1. EFX RTN

Regelt den Pegel des Signals, das vom integrierten digitalen Effekt zu den MAIN Bussen gesendet wird.

Dieser Knopf regelt den Pegel des PHONES und CONTROL ROOM Ausgangen.

1. MAIN L/R

Regelt den Endausgangspegel, der zu den MAIN L/R Ausgängen gesendet wird.

1. AUX STEREO RETURN STEUERUNG

Regelt den Pegel des Signals, das von den

AUX RETURN-Steckern (L (MONO) und R) kommt und zum MAIN L/R Bus geleitet wird.

1. TAPE IN REGLER

Dieser Knopf regelt den Pegel des Playback-Signals, das von den TAPE IN Cinchsteckern kommt und zum MAIN L/R Ausgang geleitet wird.

1. PEGELMESSER

Dieses LED-Display zeigt den Pegel des MAIN L/R Signals an. Der „0“-Punkt entspricht dem Standardausgangspegel von +4dB.

1. BETRIEBSANZEIGE

Dieser Anzeige leuchtet, wenn der Netzschalter des Mischers eingeschaltet.

1. PHANTOMSPEISUNGSSCHALTER

Dieser Schalter schaltet die Phantomspeisung ein oder aus. Wenn Sie den Schalter drücken, speist der Mischer alle Kanalé mit XLR Mikrofoneingangsgsteckern.

Drucken Sie diesen Schalter, wenn Sie ein oder mehrere Kondensatormikrofone benutzen, die über den Mixer gespeist werden müssen.

HINWEIS: Wenn der Schalter an ist, liefert der Mischer +48V DC an die Pins 2 und 3 von allen XLR-Stecker der Mikrofoneingänge.

• Achten Sie darauf, diesen Schalter auszuschalten ( ), wenn Sie keine Phantomspeisung bestehtig.

• Wenn Sie den Schalter einschalten ( ), vergewissem Sie sich, dass nur die Kondensatormikrofone an die XLR-Eingangsstecker angeschlossen sind.

Andere Geräe als die Kondensatormikrofone können bei einem Anschluss an die Phantomspeisung beschädigt werden.

Wir weisen Sie darauf in, dass der Schalter problemlos angeschelt bleiben darf, wenn Sie symmetrische dynamische Mikrofone anschließen.

• Um eine Beschäftigung der Laustspeicher zu vermeiden, müssen Sie den Versteller (angeschlossenen Laustspebern) abschalten, die Sie diesen Schalter ein- oder ausschalten. Wir empfehlen H接纳 diber hinaus, alle

Ausgangsregler auf diekleinste Einstellung herunterzuseten, ehe Sie den Schalter bettgigen, um das Risiko von lauten Gerauschen, die Horschaden oder Gerateschaden verursachen konne, zu vermeiden.

12. PHANTOMSPEISUNGSANZEIGE

Dieser Anzeiger leuchtet auf, wenn die Phantomspeisung eingeschaltet ist.

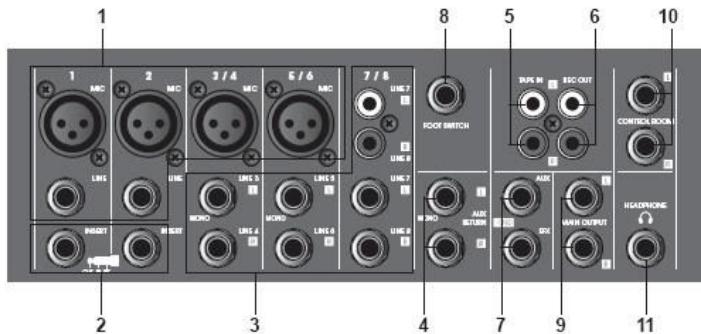

ANSCHLUSSE

1. KANALEINGÄNGE

SYMMETRISCHE MIKROFON XLR-Anschlüsse

Es handelt sich um symmetrische XLR-Eingangsstecker (1: Schaft, 2: Heiß, 3: Kalt)

SYMMETRISCHE LINE-EINGANGSKLINKEN-Anschlüsse

Ein Standard 1/4 Klinkenstecker wird für symmetrische oder unsymmetrische Line-Level-Signale verwendet, wie sie bei den mosten elektronischen Keyboards, Synthesizern, Kassettendecks und Line-Ausgangen von anderen Mischern eingesetzt werden.

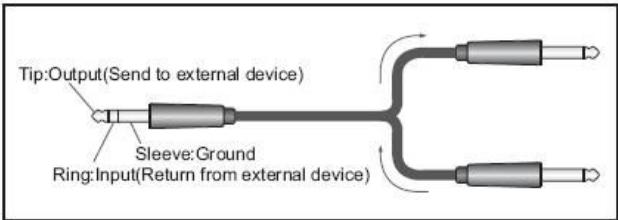

2. KANAL-EINGANGS-/AUSGANGS-INSERTBUCHSEN

Es handelt sich um Eingangs-/Ausgangsbuchsen, die zwischen dem Vorversteller und dem Hochpassfilter liegen.

These Buchsen können zum getrennt Anschluss given thisier Kanlei an Gerate wie graphische Equalizer, Kompressoren und Störchutzfilter benutzt werden. Es handelt sich um 1/4" Klinkenbuchsen (Spitze, Ring, Schaft), die den Duplexbetrieb unterstützen.

HINWEIS: Der Anschluss an eine INSERT-Ausgangsbuchse erfordert ein spezielles, einzeln erhäftliches Anschlusskabel, wie nachfolgend abgebildet.

3. KANALEINGANGSBUCHSEN

Es handelt sich um unsymmetrische Stereo-Line-Eingangsanschluss. Zwei Typen sind vorgesehen: Klinke und Cinch (RCA). Für Stereosignale müssen Sie natürlich den linken und den rechten Kanal anschließen. Die Kanäle CH9/10 und CH11/12 konnen auch für Monosignale eingesetzt werden. Wenn Sie ein Monosignal anschließen müssen, benutzen Sie nur die L MONO-Eingangsbuchse. Wenn der Mischer keiner Anschluss im R-Eingang erkennt, wird er das Signal der L-MONO Eingangsbuchse über den L und den R Kanal herausgeben.

HINWEIS: Die Kanäle 7/8 liefern 2 Eingangsarten: Klinken- und Cinch- (RCA) Anschlüsse. Benutzen Sieitte nur einen dieser Eingänge. Benutzen Sie nie beiden Eingangsarten gleichzeitig auf demselben Kanal.

Es handelt sich um unsymmetrische 1/4 Line-Eingangsklinkenbuchse. Das von diesen Buchsen aufgenommene Signal wird zum MAIN Bus und zu den AUX Bus gesendet. Diese Buchsen dieren hauptsächlich zur Aufnahme von Rücksignalen von einem externen Effekt (Reverb, Delay, usw.) HINWEIS: Diese Buchsen konnen auch als ein zusätzlicher Stereoeingang benutzt werden. Wenn Sie ein Monosignal anschlieben müssen, benutzen Sie nur die L MONO-Eingangsbuchse. Wenn der Mischer keinem Anschluss im R-Eingang erkennt, wird er das Signal der L-MONO Eingangsbuchse über den L und den R Kanal herausgeben.

5. TAPE IN RCA-Anschlüsse

Benutzen Sie diese RCA-Anschlüsse, wenn Sie eine CD, DAT oder andere externe Quelle zur Überprüfung direkt an den Mischer anschließen möchten.

Sie können den Signalpegel regeln, indem Sie den TAPE IN/USB Regler im HAUPTBEDIENABSCHNITT benutzen.

6. REC OUT RCA-Anschlüsse

Die REC OUT-Anschlüsse senden das Pre-Fader-Signal vom Master-Bus. Sie konnen diesen Ausgang zur Aufzeichnung benutzen.

7. SEND BUCHSEN

Es handelt sich um unsymmetrische Klinkenbuchsen

*AUX

These Buchsen geben die jeweiligen Signale vom AUX Bus aus. Sie konnen diese Buchs benutzen, um zum Beispiel Bühnenmonitore anzuschreiben.

*EFX

Sie konnen diese Buchsen verwenden, um zum Beispiel ein externes Effektgerät anzuschlieben.

8. FUBSCHALTER-BUCHSE

Ein Fußschalter kann an diese Eingangsklinkenbuchse angeschlossen werden und kann zum An-/Ausschalten der digitalen Effekte benutzt werden.

9. HAUPT L/R AUSGANGSBUCHSEN

Symmetrische 1/4, Ausgangsbuchsen. Sie konnen diese Ausgänge benutzten, um die Veränder für ihre Hauptlautspricher anzuschreiben, oder, wenn Sie das Signal, das von den Haupt-Ausgangsfadern beeinflust ist, aufzeichen möhen.

10. KONTROLLRAUM-AUSGANGSKLINKEN

These unsymmetrischen 1/4 Ausgangsbuchsen werden über die KONTROLLRAUM/KOPFHÖRER REGLER geregelt und werden allgemein benutzt, um ein Überwachungssystem (Monitoring) anzuschreiben.

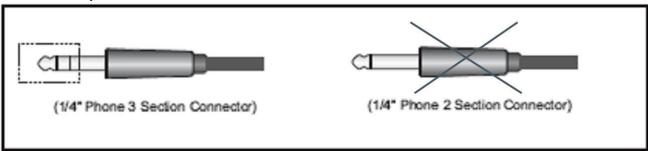

11. KOPFHÖRERBUCHSE

Stereo-Kopfhöreranschluss

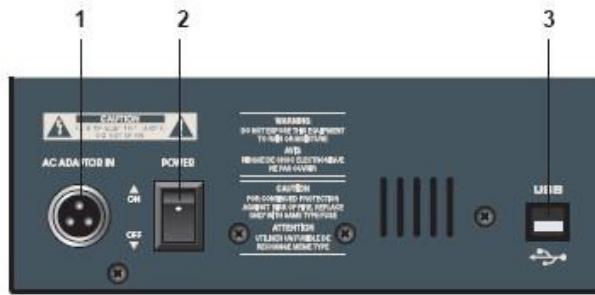

RÜCKANSICHT

1. NETZTEILANSCHLUSS

Schlieben Sie das beigelegte Netzteil hier an. Tauschen Sie theses Netzteil nur durch ein Netzteil mit derselben Typennummer.

Der Gebrauch eines anderen Adapters kann ein Feuer oder einen Elektroschock verursachen.

2. BETRIEBSSCHALTER

Dient zum An-/Ausschalten des Mischers. Wir empfehlen Ohnen sehr, die Master Ausgangsfader des Mischers und die Verständungsregler Ihres Verständerkers auf null zu setzen, ehe Sie den Mischer an- oder ausschalten.

3. USB PORT

Die integrierte Stereo-USB-Audioschnittstelle erhöht. Ihn, ihren Mischer zum Aufzeichnen oder Abspielen an einen PC anzuschreiben. Nahezu jeder Aufzeichnungssoftware kann eingesetzt werden. Ihr PC/Mac wird ihren Mischer als eine Soundkarte erkennen, sodass normalerweise keine Treiber erforderlich wird. Dies bedeutet auch, dass Sie die Standard Audioschnittstellenregler im MAC oder Windows Betriebssystem für alle Einstellungen benutzen können.

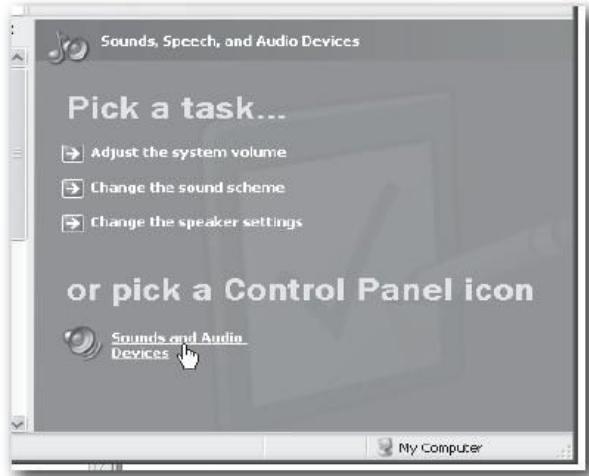

Einstieg mit Windows XP

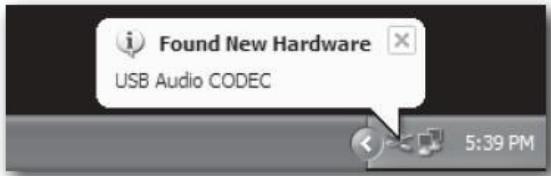

Wenn Sie den Mischler zum ersten Mal an den USB-Port anschließen, wird Windows die Universaltreiber für diesen Port installmenten. Ein Sprechblasantipp erscheint auf dem Bildschirm, in dem Ihnen mitgeteilt wird, dass der USB Audio codec befinden wurde.

Wenn die Installation beendet ist, erscheint die Nachricht „Ohre neue Hardware ist installiert und betriebsbereit“

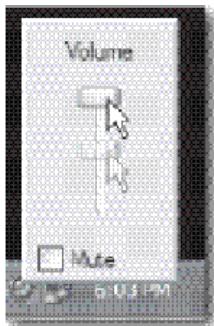

Sie werden die Ausgangslautstärke des Computer die meiste Zeit in der maximalen Einstellung stehen haben, aber manchmal ist die Voreinstellung viel niedriger und dann wird der Ausgangspiegel zu niedrig. Die Lautstarke kann auf mehrere Arten erhöht werden. Die einfachste Art ist, das Lautsprecher-Icon (Abbildung 3) in der Systemleiste anzuklicken und den Schieber bis oben zuziehen

Wenn das Icon nicht vorhanden ist, kann die Lautstärke geändert werden, indem man zu Systemsteuerung besteht und Sounds und Audiogerate öffnet.

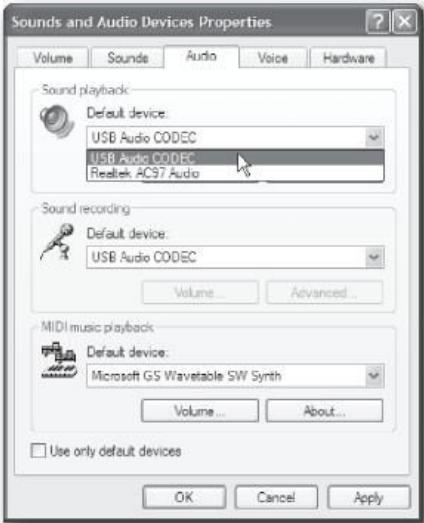

Um den Mitarbeiter als their Standard-Eingangs-/Ausgangsgerät (für Systemsounds und Audio-Aufzeinigungssoftware) zu benuten, müssen Sie sicherstellen, dass in der Audio-Registerkarte Wiedergabe und Aufnahme eingestellt sind.

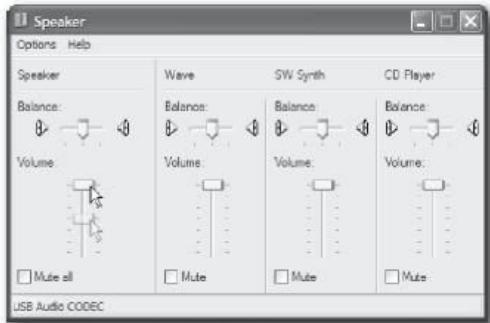

Die Lautstärke kann durch Drücken des Lautstärkeknopfs eingestellt werden

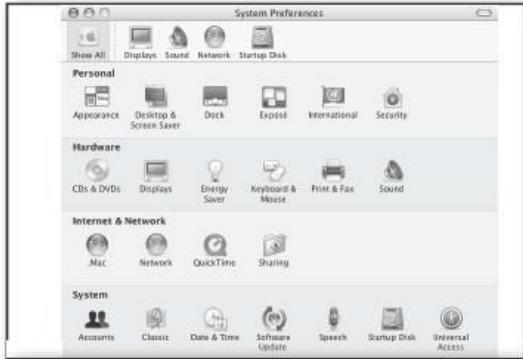

Einstieg mit MAC OS X

Schließen Sie den Mischer mit Hilfe eines Standard USB-Kabels an ihren Mac an. Die LED wird aufleuchten, um anzuzeigen, dass USB-Strom fließt. Der MAC wird das USB-Audio-Gerät erkennen und automatisch einen Universaltreiber installieren.

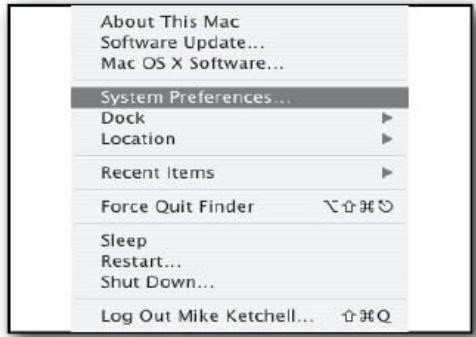

Um den Mischer als den Audioeingang des Computers einzusetzen, öffnen Sie die Systemprüferenzen vom Dock oder vom Apple Hauptmenu.

Anschließlich: öffnen Sie die Soundprüferenzen.

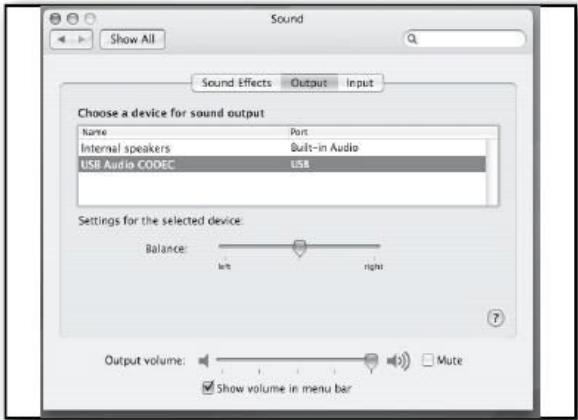

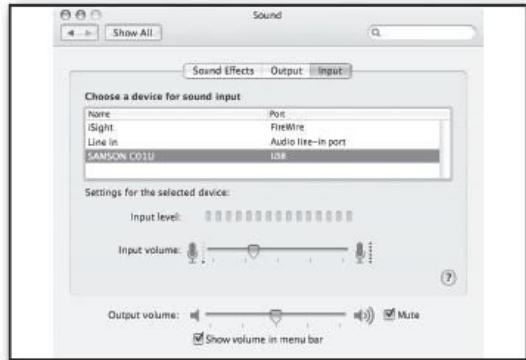

Jetzt klichen Sie auf die Input-Registerkarte und wahren USB Audio Codec. Sie werden vielrecht bemerken, dass der Lautstarkenschieber sich automatisch auf das höste Niveau einstellt. Dies wird Ohnen erhöglich, die Pegelregler des Mischers vollständig auszuschöpfen.

Jetzt klichen Sie auf die Output-Registerkarte und wahren USB Audio Codec. Sie werden weitere nicht bemerken, dass der Lautstärkenschieber sich automatisch auf den vollen Pegel einstellt. Dies wird Ohnen ermögenlichen, die HAUPT-Regler des Mischers zu benutzen, um den genauen Ausgangspiegel einzustellen.

Aufzeichnung über USB I/O

Um eine Live-Vorstellung aufzuzeichnen konnen Sie die Hauptausgangsmischung über den USB I/O-Anschluss zu einem Computer senden. Das Ausgangssignal wird nur von den einzelnen Kanaleinstellungen und Kanalfadern beeinflusse, nicht vom MAIN L/R Master-Ausgangsfader.

Sie können auch die Ausgabe der AUX1 und AUX2 dem USB-Ausgang zuweisen, was Ihn ermo-glicht, eine Stereo-Mischung für die Aufzeichnung aufzubauen, die unabhängig vom Betriebssoundsystem ist. Drücken Sie den USB SEND Schalter, um die AUX1 und AUX2 Mischung an den USB-Eingang zu senden.

Abspielen über USB I/O

Zum Abspielen goes das USB Stereosignal direkt über das TAPE IN zur HAUPTAUSGANG-Mischung des Pults.

Sie können den USB-Abspielpegel mit dem TAPE/USB-Lautstärkenkopf einstellen.

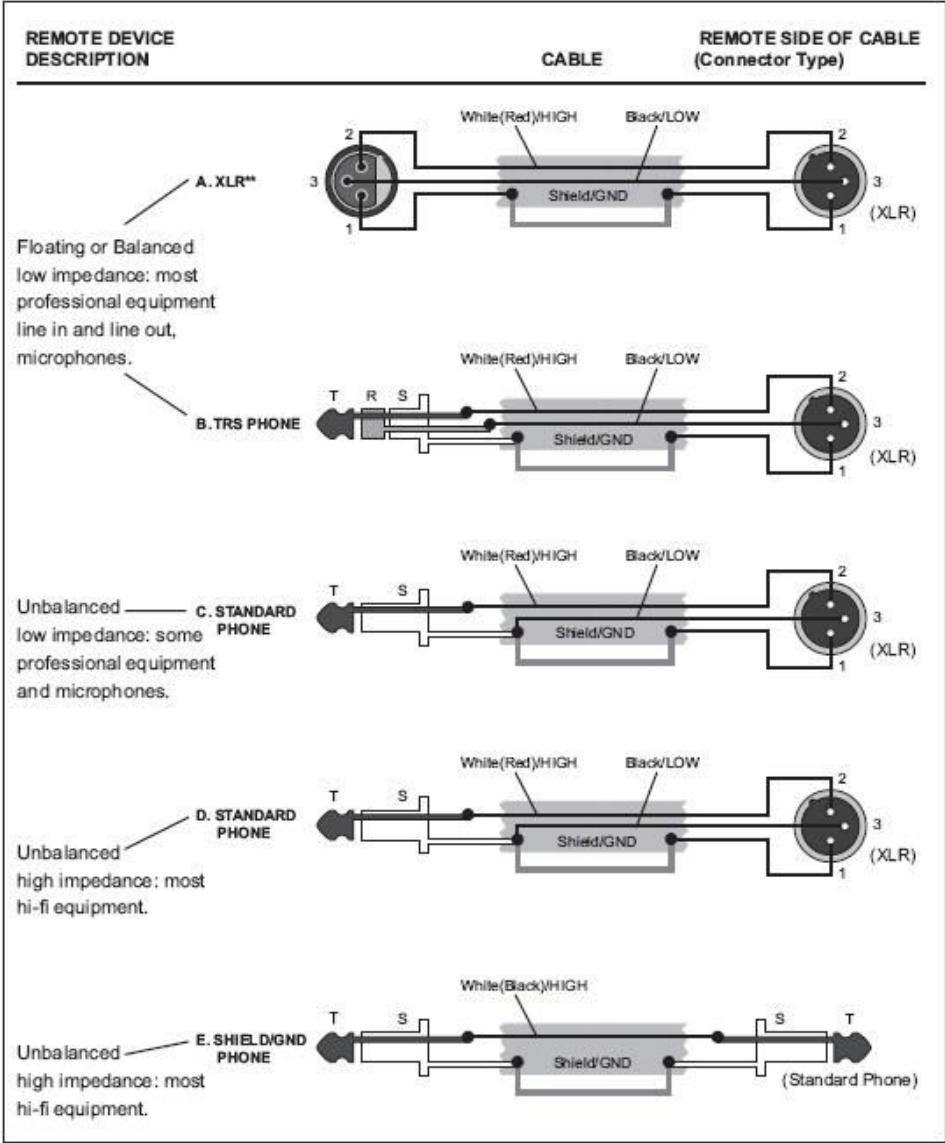

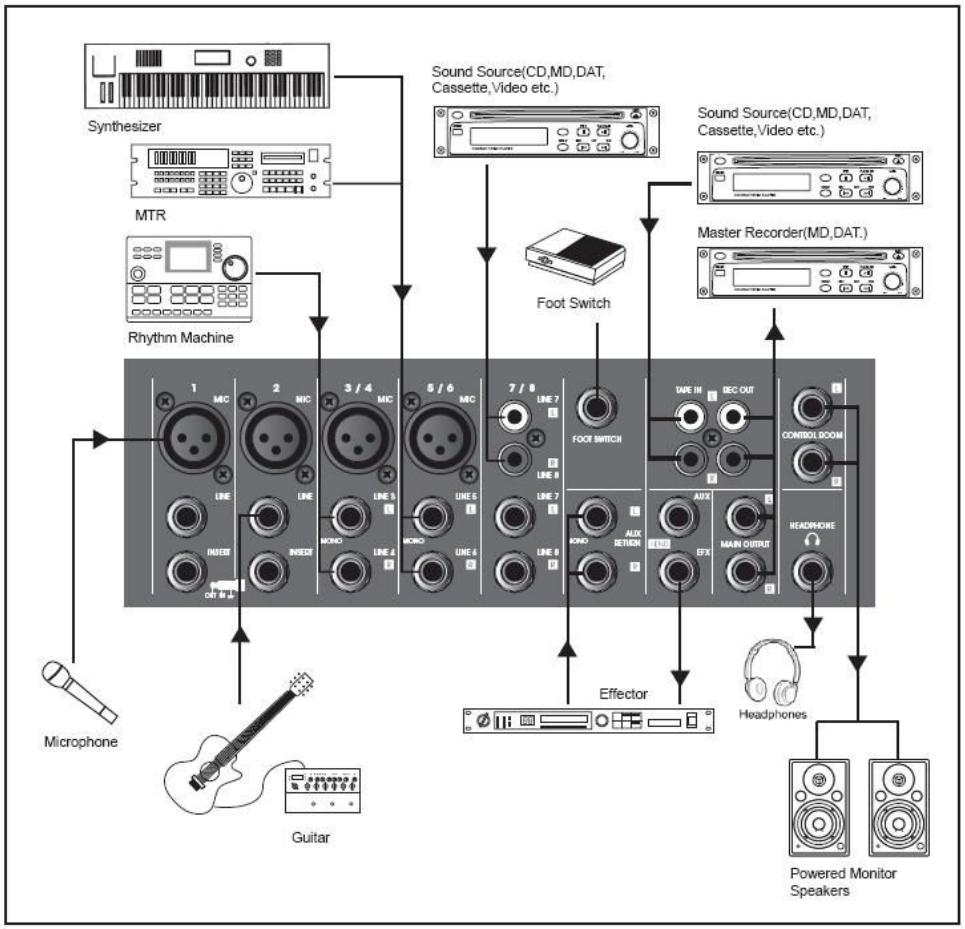

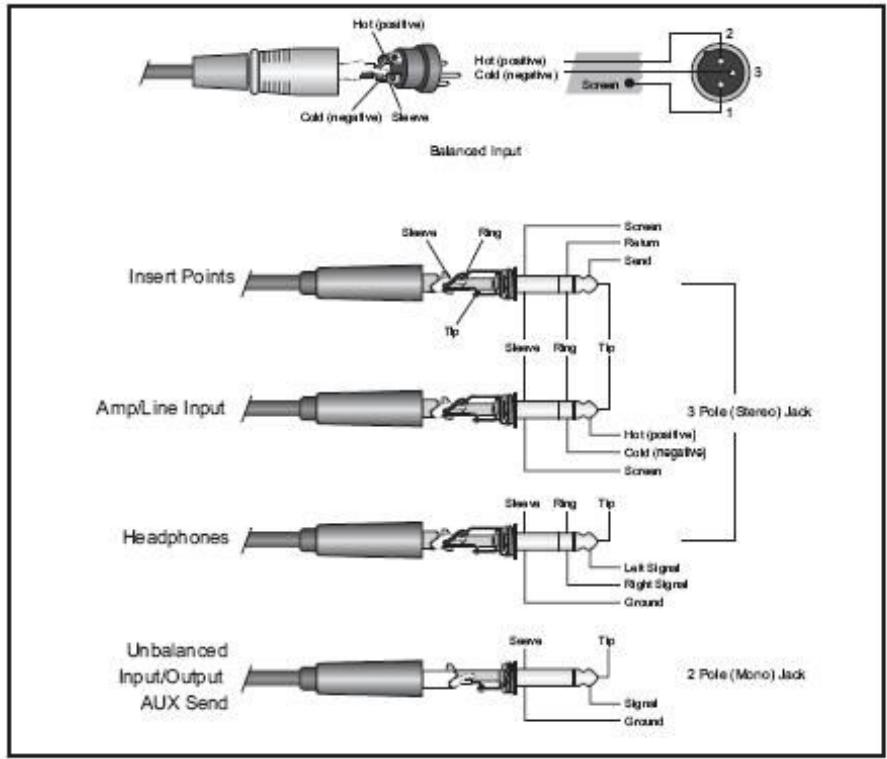

VERKABELUNG

ANWENDUNGEN

TECHNISCHE DATEN

Stromversorgung	AC 230 V, 50 Hz
Leistungsabnahme	25 W
Max. Ausgangspiegel(0,5 % Klirfaktor @ 1 kHz)	+26 dB (MAIN L/R) @ 10 kOhm+20 dB (INSERT) @ 10 kOhmüber 100 mW (KOPFHÖRER @ 33 Ohm
Klirrfactor	<0,1 % @ +14 dB 20 Hz~20 kHz (MIX L/R, AUX SEND, EFX SEND,CTRL ROOM) @10 kOhm
Frequenzgang	20 Hz~20 kHz, +1/-2 dB (MIX L/R, AUX SEND, EFX SEND, CTRLROOM) @10 kOhm
Bruppen und Rauschen(Durchschnitt Rs = 150 Ohm)	-127 dB entsprechend Eingangsrauschen-95 dB Restrauschen (MIX L/R, AUX SEND, EFX SEND, CTRLROOM)-88 dB (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM) Master aufNennpegel und alle Kanalpegeln auf den kleinsten Stellung.
Maximale Spanningsverstärkung(Voltage Gain)	66dB MIC IN TO MAIN L/R60dB MIC IN TO AUX66dB MIC IN TO EFX76dB MIC IN TO CONTROL ROOM L/R58.2dB IN TO REC L/R46dB LINE IN TO MAIN L/R46dB LINE IN TO AUX46dB LINE IN TO EFX56dB LINE IN CONTROL ROOM L/R36dB STEREO IN TO MAIN L/R6dB AUX RETURN IN TO MAIN L/R16dB TAPE IN TO MAIN L/R
Kreuzkopplung (@ 1 kHz)	-70 dB zwischen Eingangskanänen-70 dB zwischen Eingangs-/Ausgangskanänen
Verständungsregler (Gain Control)(Mono-Eingangskanal)	44 dB Variable (- 50 dB ~ - 6 dB) (- 30 dB ~ + 14 dB)
GAIN CONTROL (kombiniertern Mono/Stereo-Eingangskanal)	40 dB Variable (- 20 dB ~ + 20 dB)
Eingangskanal Entzerrung	HOCH: 12 kHz ShelvingMITTEL: 2.5kHz PeakingTIEF: 80 Hz Shelving*Übergangs-/Dämpfungsfrequenzen: liegt 3 dB unter max. Boost(Verständigung)/Cut (Absenkung)
LED Messer	2x 10-Segment-LED für MAIN L/R
Eingebauter digitaler Effekt	Auswahl von 100 VoreinstellungenFUß-Schalter (AN/AUS)
Kanalanzeiger	Spitze: ein Anzeiger für jeder Kanal leuchtet auf, wenn das Pre-Kanalafadersignal 5 dB unter der Übersteuerung liegt
Phantomspeisung (symmetrischerEingang)	+ 48 V DC
Gewicht	2,8 kg
Abmessungen	249 (B) x 75 (H) x 295 (T) mm

Technische Daten -EINGANGE

Input Connector	Input Impedance	Nominal Impedance	Rated Input Level	Connector Type
CH Mic	4kΩ	50 ~ 600Ω	-50dB	XLR 3-31 Type Balanced
CH Line	10kΩ	600Ω	-30dB	Phone Jack (TRS) T = Hot R = Cold S = GND
Stereo Input Mic	3kΩ	600Ω	-44dB	XLR 3-31 Type Balanced
Stereo Input Line	5kΩ	600Ω	-20dB	Unbalanced Phone Jack
Aux Return Insert Input	10kΩ	600Ω	+4dB	Unbalanced Phone Jack
Mono Channel Insert Input	10kΩ	600Ω	0dB	Phone Jack (TRS) T = Out R = In S = GND
Tape In	10kΩ	600Ω	-10dBV	RCA pin Jack

-AUSGANGE

Technische Änderungen können auch ohne Vorankündigung vorgenommen werden! Sie können sich die neueste Version desses Benutzerhandbuches von unserer Website herunterlagen: www.beglec.com

2. SELECTOR DE EFEITOS
