MA 400 - Amplificateur audio MAGNAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio à tubes
Marque	MAGNAT
Modèle	MA 400
Dimensions (L x H x P)	430 x 91 x 287 mm (appareil principal), 430 x 91 x 330 mm (avec commandes et bornes)
Dimensions de la télécommande	54 x 140 x 11 mm
Poids	5,8 kg
Alimentation	230 V ~, 50 Hz
Consommation électrique	Max. 150 W, veille < 1,0 W
Impédance des haut-parleurs	4 - 8 ohms
Entrées audio	CD, Tuner, Phono (MM), Aux, Tape, Front (jack 3,5 mm)
Sorties audio	Haut-parleurs (bornes), Casque (jack 6,3 mm), Tape Out
Filtre subsonique	16 Hz, 18 dB/octave
Fonctions de réglage	Basses, aigus, balance, loudness, menu, télécommande
Tube préamplificateur	Durée de vie 20000 - 50000 heures, remplacement par un spécialiste
Pile de la télécommande	CR2025
Sécurité	Ne pas ouvrir l'appareil (risque d'électrocution), ventiler suffisamment, ne pas exposer à l'eau
Entretien et nettoyage	Nettoyer avec un chiffon sec uniquement, pas de solvants
Garantie	Limitée, valable pour le premier propriétaire, voir notice pour détails

FOIRE AUX QUESTIONS - MA 400 MAGNAT

Comment brancher les haut-parleurs sur le MA 400 ?

Utilisez des câbles audio de qualité (section ≥ 1,5 mm²). Dénudez les fils sur 10 mm, torsadez les extrémités, puis insérez-les dans les bornes à vis en respectant la polarité (borne rouge pour le canal droit). Vous pouvez aussi utiliser des fiches banane de 4 mm ou des godets à fourche.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'interrupteur d'alimentation à l'arrière est sur ON. Assurez-vous que le câble secteur est bien branché et que la prise fonctionne. Si la LED ne s'allume pas, contactez un spécialiste.

Comment remplacer le tube préamplificateur ?

Le remplacement du tube doit être effectué par un revendeur spécialisé ou un technicien qualifié. La durée de vie est de 20000 à 50000 heures dans des conditions normales.

Puis-je utiliser un casque avec le MA 400 ?

Oui, branchez un casque avec une fiche jack 6,3 mm sur la sortie CASQUE en façade. Lorsque le casque est branché, les haut-parleurs sont automatiquement désactivés. Baissez le volume avant de brancher le casque.

Comment régler les basses et les aigus ?

Appuyez sur le bouton VOLUME en façade ou sur la touche MENU de la télécommande. Naviguez avec le bouton de volume ou les touches VOLUME pour sélectionner BASS ou TREBLE, puis réglez de -5 à +5.

Quelle est la consommation électrique en veille ?

La consommation en veille est inférieure à 1,0 W. Pour une économie d'énergie, éteignez complètement l'appareil avec l'interrupteur arrière lors de non-utilisation prolongée.

Puis-je connecter un tourne-disque ?

Oui, utilisez l'entrée PHONO pour un tourne-disque à cellule magnétique (MM) ou à haut niveau (High Output MC). Connectez le fil de masse à la borne MISE À LA TERRE PHONO pour éviter les bourdonnements.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que la pile CR2025 est installée correctement et qu'elle n'est pas usée. Retirez la languette de protection transparente si elle est présente. Orientez la télécommande vers le capteur sur la façade.

Comment nettoyer l'amplificateur ?

Utilisez uniquement un chiffon sec et doux. N'utilisez jamais de solvants, produits chimiques ou nettoyants abrasifs. Évitez que des liquides pénètrent dans l'appareil.

Que faire en cas d'orage ?

Débranchez le cordon d'alimentation de la prise secteur pour protéger l'appareil contre les surtensions. Éteignez également l'interrupteur d'alimentation à l'arrière.

MODE D'EMPLOI MA 400 MAGNAT

Mode d'emploi / certificat de garantie

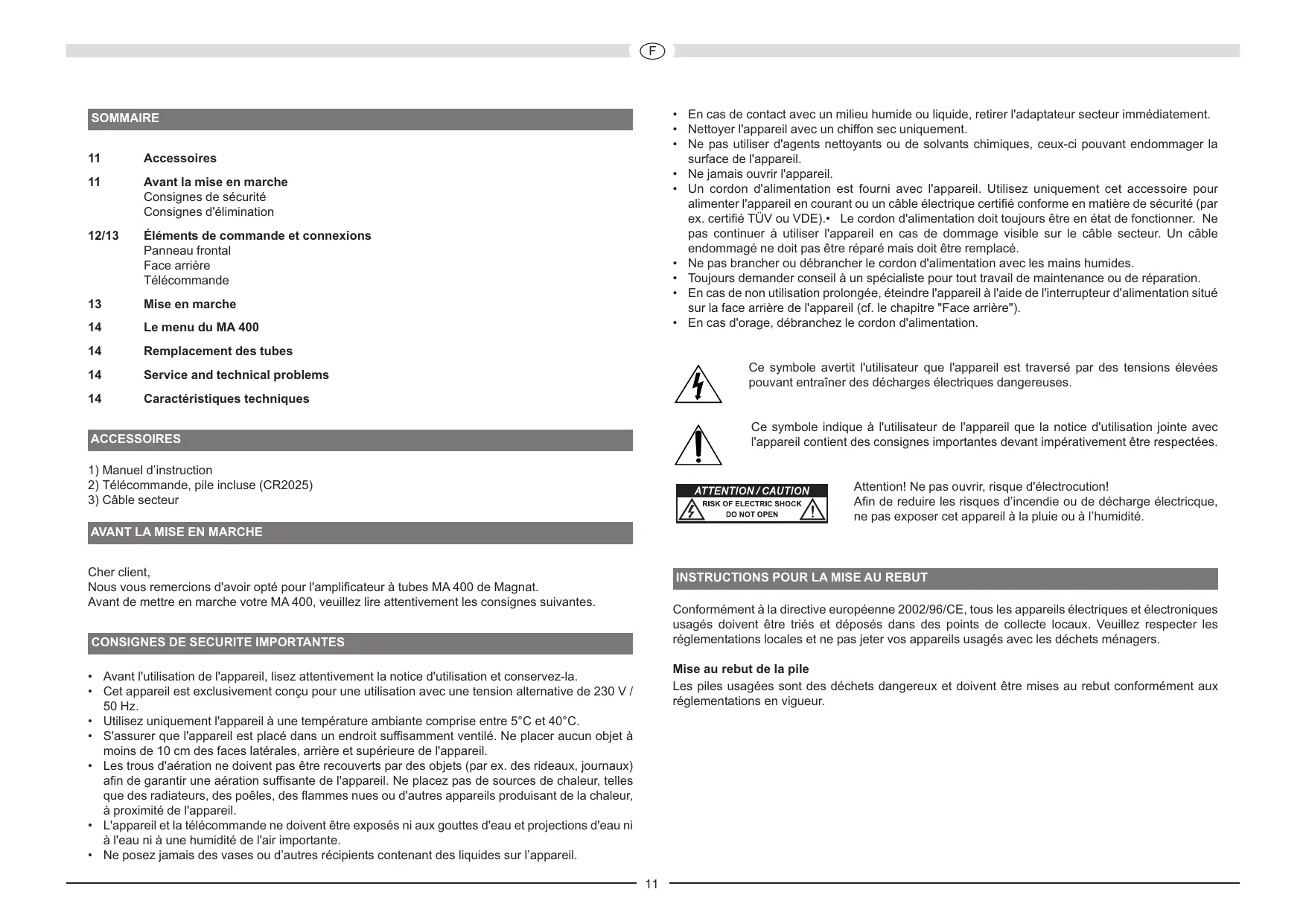

11 Avant la mise en marche

Consignes de sécurité

Consignes d'élimination

12/13 Éléments de commande et connexions

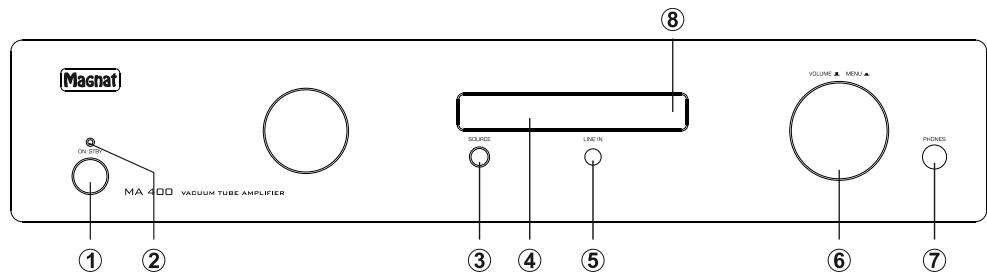

Panneau frontal

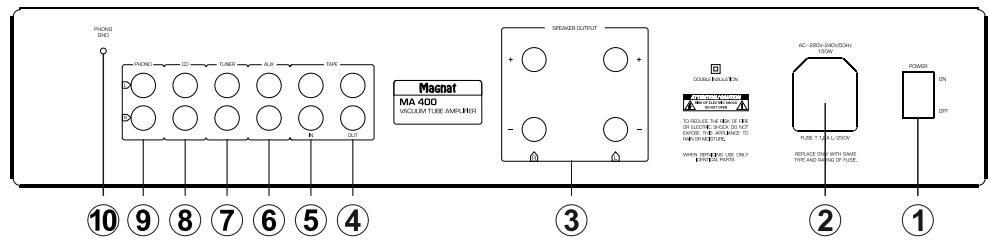

Face arrête

Télécommande

13 Mise en marche 14 Le menu du MA 400 14 Remplacement des tubes 14 Service and technical problems 14 Caractéristiques techniques

Accessions

1) Manuel d'instruction 2) Télécommande, pile incluse (CR2025) 3) Câble secteur

Avant la mise en MARCHE

Cher client,

Nous vous remercions d'avoir opté pour l'amplificateur à tubes MA 400 de Magnat.

Avant de mettre en marche votre MA 400, veuillez lire attentivement les consignes suivantes.

Consignes de sécurité importantes

• Avant l'utilisation de l'appareil, lisez attentivement la notice d'utilisation et conservez-la.
• Cet appareil est exclusivement conçu pour une utilisation avec une tension alternative de 230 V / 50 Hz.
• Utilisez uniquement l'appareil à une température ambiante comprise entre 5°C et 40°C.
• S'assurer que l'appareil est placé dans un endroit suffisamment ventilé. Ne placer aucun objet à moins de 10 cm des faces latérales, arrière et supérieure de l'appareil.
• Les trous d'aération ne doivent pas être recouverts par des objets (par ex. des rideaux, journaux) afin de garantir une aération suffisante de l'appareil. Ne placez pas de sources de chaleur, telles que des radiateurs, des poêles, des flammes nues ou d'autres appareils produisant de la chaleur, à proximité de l'appareil.
• L'appareil et la télécommande ne doivent être exposés ni aux gouttes d'eau et projections d'eau ni à l'eau ni à une humidité de l'air importante.
• Ne posez jamais des vases ou d'autres récipients contenant des liquides sur l'appareil.
• En cas de contact avec un milieu humide ou liquide, séparez l'adaptateur secteur immédiatement.
• Nettoyer l'appareil avec un chiffon sec uniquement.
• Ne pas utiliser d'agents nettoyants ou de solvants chimiques, ceux-ci pouvant endommager la surface de l'appareil.
• Ne jamais ouvrir l'appareil.
• Un cordon d'alimentation est fourni avec l'appareil. Utilisez uniquement cet accessoire pour alimenter l'appareil en courant ou un cable électrique certifié conforme en matière de sécurité (par ex. certifié TÜV ou VDE). Le cordon d'alimentation doit toujours être en état de fonctionner. Ne pas continuer à utiliser l'appareil en cas de dommage visible sur le cable secteur. Un cable endommagé ne doit pas être réparé mais doit être remplacé.
• Ne pas brancher ou débrancher le cordon d'alimentation avec les mains humides.
• Toujours demander conseil à un spécialiste pour tout travail de maintenance ou de réparation.
• En cas de non-utilisation prolongée, éteindre l'appareil à l'aide de l'interrupteur d'alimentation situé sur la face arrière de l'appareil (cf. le chapitre "Face arrêté").
• En cas d'orage, débranchez le cordon d'alimentation.

Ce symbole avertit l'utilisateur que l'appareil est traversé par des tensions élevées pouvant entraîner des décharges électriques dangereuses.

Ce symbole indique à l'utilisateur de l'appareil que la notice d'utilisation jointe avec l'appareil contient des consignes importantes devant impérativement être respectées.

Attention! Ne pas ouvrir, risque d'électrocution!

Afin de réduire les risques d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.

Conformément à la directive européenne 2002/96/CE, tous les appareils électriques et électroniques usagés doivent être triés et déposés dans des points de collecte locaux. Veuillez respecter les règlementations locales et ne pas jeter vos appareils usagés avec les déchets ménagers.

Mise au rebut de la pile

Les piles usagées sont des déchets dangereux et doivent être mises au rebut conformément aux réglementations en vigueur.

1 On/Stby

Permet d'allumer l'appareil lorsque celui-ci se trouve en mode de veille. Si la LED ne s'allume pas, mettez en marche l'appareil à l'aide de l'interrupteur d'alimentation situé sur la face arrière de l'appareil. À l'inverse, ce bouton permet de mettre en veille l'appareil lorsque celui-ci est en marche.

2 LED - témoin d'état

Ce témoin affiche 2 états dans lesquels le MA 400 peut se trouver lorsqu'il est allumé:

• La LED clignote de couleur verte : le MA 400 est en marche. L'appareil est prêt à fonctionner. La LED clignote de couleur rouge : Le MA 400 se trouve en mode de veille.

Permet de commuter entre les différentes sources audio :

• CD: lecteur de CD. TUNER: récepteur radio. PHONO: tourne-disque à système magnétique (MM).
• AUX: autre appareil audio (par ex. lecteur MP3).
• TAPE: magnétophone ou lecteur de cassettes.
• FRONT: Entrée avant pour appareils portables.

4 Écran

Les informations suivantes sont affichées à l'écran :

• Phase de chauffage de la tube: WARMUP

Après la mise en marche de l'appareil, celle-ci dure environ 20 secondes.

• Entrée audio sélectionnée:

Volume sourdine:

VOL 15

MUTING

• Régler les menus (voir page 14).

5 Line-in (FRONT)

Entrée jack stereo 3,5 mm permettant de connecter une source audio supplémentaire (lecteur MP3 ou autre).

6 Volume/menu

Tourner: Permet de régler le volume sonore général de la restitution audio.

Pression: appelle le menu de réglage du volume et de configuration des entrées. Vous pouvez naviguer dans ce menu en faisant tourner le bouton de réglage VOLUME.

7 CASQUE

Sortie jack stéréo 6,3 mm pour casque. Lorsque cette sortie est utilisée, les haut-parleurs sont désactivés. Baissez le volume sonore avant de brancher un casque à cette sortie.

8 Capteur de télécommande

Pour pouvoir utiliser la télécommande, orientez-la vers ce point.

1 Interrupeur d'alimentation

Permet d'allumer l'appareil et de le mesurer en veille. Si l'interrupteur est en position " OFF ", l'appareil n'est plus sous tension.

2 PRESE Secteur

Permet de brancher le cordon d'alimentation fourni avec l'appareil. Le fusible peut uniquement être remplacé par du personnel de maintenance qualifié.

3 PRISES Pour haut-parleurs

Permettent de brancher une paire de haut-parleurs stéréo d'une impédance de 4 à 8 ohms. Respecter la bonne polarité. Voir également page 13.

Permettent de raccorder des sources audio analogiques. Respectez le marquage de couleur des prises et des connecteurs. La couleur rouge correspond toujours au canal de droite.

4 TAPE OUT

Permet de brancher des appareils d'enregistrement analogique (par ex. magnétophone ou lecteur de cassettes). Le signal de la source audio sélectionnée est présent à cette sortie avec un niveau fixe, c'est-à-dire indépendant de la position du bouton de réglage du volume sonore.

5 Entrée TAPE

Permet de raccorder une platine à cassettes ou un magnétophone.

6 Entrée aux

Permet de raccorder une autre source audio (par ex. un lecteur MP3 ou Minidisc)

7 ENTREE TUNER

Permet de raccorder un récepteur radio.

8 ENTREECD

Permet de raccorder un lecteur de CD

9 ENTREE PHONO

Permet de raccorder un tourne-disque à système magnétique (MM) ou à système à cadre mobile doté d'une sortie de haut niveau (High Output MC).

10 Mise à la TERRE PHONO

Permet de raccorder le fil de masse du câble Phono afin d'éviter les bourdonnements.

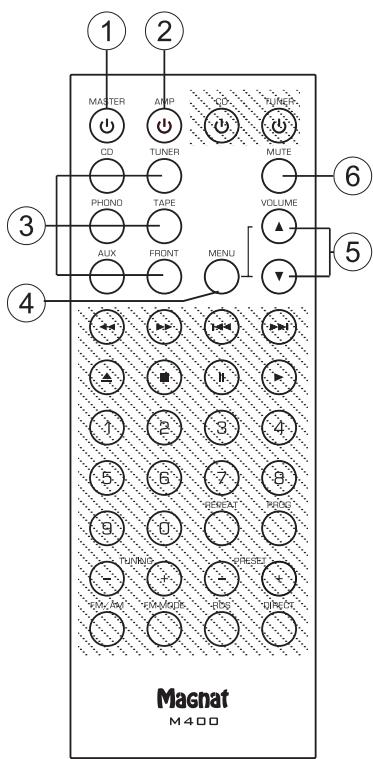

Elements de commande et connexions - telecommanden

• Avant d'utiliser la télécommande, il est nécessaire de déchirer la languette de protection transparente située sur le rebord inférieur du compartiment et piles.
• Si les piles se sont vidées après une utilisation prolongée de l'appareil, remplacez-les (type CR2025).
• Afin d'éviter tout endommagement de la télécommande, retirez les piles lorsqu'elle l'appareil n'est pas utilisé pendant une période prolongée.

1 MASTER/2 AMP

Permet d'allumer l'appareil lorsque celui-ci se trouve en mode de veille. Si la LED ne s'allume pas, mettez en marche l'appareil à l'aide de l'interrupteur d'alimentation situé sur la face arrière de l'appareil. À l'inverse, ce bouton permet de mettre en veille l'appareil lorsque celui-ci est en marche.

La touche MASTER permet également d'allumer/éteindre les autres appareils de la série Magnat M400 (MCD 450, MT 420).

3 Selection de l'entree

Ces touches permettent de sélectionner directement les entrées audio. L'entrée active est affichée à l'écran.

5 MENU

Appelle le menu de réglage du volume et de configuration des entrées. Vous pouvez naviguer dans ce menu à l'aide des touches VOLUME.

5 Volume

Augmente () ou réduit () le volume sonore.

6 Mute

Permet de mettre en sourdine l'appareil ou de désactiver la sourdine.

Les touches qui ne sont pas répertoriées par des numéros sont réservées à la commande du lecteur CD Magnat MCD 450 et le tuner Magnat MT 420 ne sont pas utiles pour le MA 400.

Mise en MARCHE

• Posez le MA 400 sur une surface plane. Respectez les écartements spécifiques dans les "Consignes de sécurité importantes".

IMPORTANT: Ne posez pas d'objets sur l'appareil (journaux, boîtiers de CD/pochettes de disques, etc.). Les grilles d'aération situées sur la face supérieure de l'appareil doivent être dégagées en permanence!

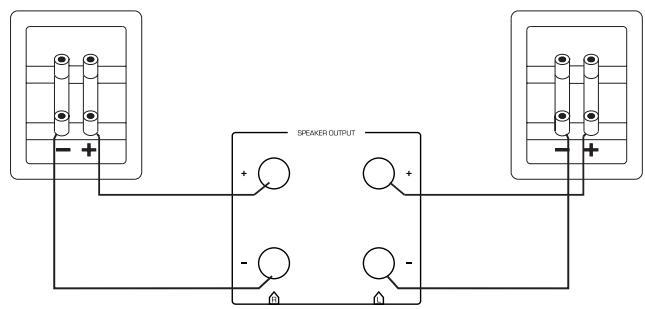

Raccordez vos haut-parleurs:

La paire de haut-parleurs stéréo (impédance comprise entre 4 et 8 ohms) est connectée sur la face arrière de la manière suivante:

Utilisez uniquement des câbles audio pour haut-parleurs de haute qualité possédant une section de conducteur d'au moins 1,5 - 2,5 mm². Dénudez les câbles sur env. 10 mm et torsadez les extrémités. Dévissez l'une après l'autre les vis des bornes et insérez les extrémités dénudées dans les alésages latéraux. Resserrez les vis des bornes. Respectez impérativement la bonne polarité. Vous pouvez également utiliser des câbles confectionnés au préalable avec des fiches banane de 4 mm ou des godets à fourche.

Tenez également compte de la notice d'utilisation des haut-parleurs utilisés.

• Raccordez vos sources audio aux prises analogiques.
• Branchez sur la face arrière le câble d'alimentation fourni avec l'appareil puis l'autre extrémité du câble à une prise de 230 V.
• Mettez d'abord l'interrupteur d'alimentation situé au dos de l'appareil sur « ON ». L'appareil est maintenant en mode de veille.
• Mettez maintenant l'appareil en marche depuis la télécommande ou la touche ON/STBY en façade.
• Après la phase de chauffage de la tube, l'appareil est prêt à fonctionner.
• Sélectionnez la source audio souhaitée à l'aide du sélecteur d'entrée.

Le MENU du MA 400

Le menu permet de procéder facilement aux réglages du son et au réglage de la sensibilité des entrées.

• Ce menu est accessible à l'aide de la touche MENU de la télécommande ou en appuyant sur le bouton de réglage du volume en façade.
• La navigation dans le menu et la modification des réglages sont possibles à l'aide des touches VOLUME de la télécommande et en faisant tourner le bouton de réglage du volume.
• Confirmation des différentes options de menu à l'aide de la touche MENU de la télécommande ou en appuyant sur le bouton de réglage du volume.

Les réglages suivants sont possibles : - Réglage des basses :

Sélectionnez BASS dans le menu. Vous pouvez augmenter ou abaisser de 5 niveaux la restitution des basses.

Réglage des aigus: Sélectionnez TREBLE aigus. - Réglage de la balance: Sélectionnez BALANCE dans le menu. Vous pouvez décaler le point central du mode stéréo de 10 niveaux vers la gauche ou vers la droite - Loudness (correction du volume avec compensation auditive): Sélectionnez LOUDNESS dans le menu. Vous pouvez activer ou désactiver cette fonction. Sensibilité des entrées: Sélectionnez INPUTGAIN dans le menu. Vous pouvez augmenter de 4 niveaux la sensibilité de l'entrée sélectionnée. Vous pouvez ainsi adapter des sources audio de faible volume aux autres sources audio.

L'option de menu RESET permet de rétablir les réglages de base (toutes les corrections de son sur 0, fonction Loudness désactivée et sensibilité de toutes les entrées 0dB).

L'option EXIT permet de quitter le menu.

L'appareil dispose d'un étage préamplificateur de haute qualité doté d'une tube. Dans des conditions d'utilisation normales, la tube a une très longue durée de vie (au moins 20000-50000 heures).

Si le remplacement de la tube est nécessaire, adressez-vous à votre revendeur spécialisé.

Si des problèmes techniques font leur apparition, adressez-vous à votre revendeur spécialisé ou à Magnat Audio-Produkte GmbH, tel.: [phone].

Amplificateur

Puissance de sortie:

Puissance nominale

Puissance d'impulsion:

Réponse en fréquence:

Filtre subsonique: 16 Hz, 18 dB par octave

Ecart signal/bruit::

Sensibilité / impédance d'entrée:

Consommation de courant :

Max.: 150 W

Veille: <1,0 W

Dimensions (LxHxP):

Appareil principal: 430 × 91 × 287 ~mm

Appareil principal, éléments de commande et bornes de

raccordements inclus: 430 × 91 × 330 ~mm

Télécommande: 54 × 140 × 11 mm

Poids:

5.8 kg

Sous toutes réserves de modifications techniques.
