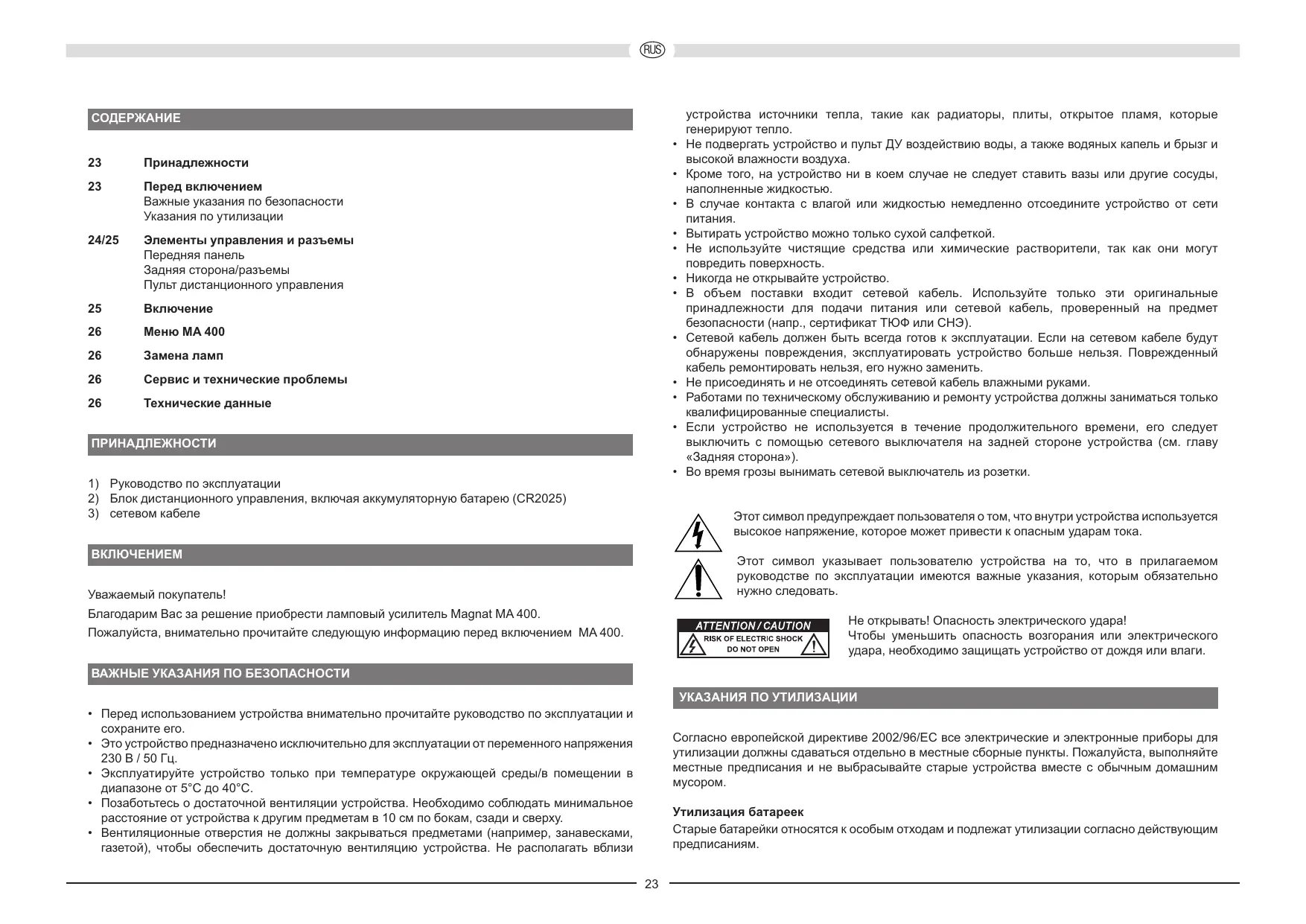

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MA 400 MAGNAT

Перед включением Важные указания по безопасности Указания по утилизации

Элементы управления и разъемы Передняя панель Задняя сторона/разъемы Пульт дистанционного управления

Сервис и технические проблемы

Замена ламп Технические данные

1) Руководство по эксплуатации

2) Блок дистанционного управления, включая аккумуляторную батарею (CR2025)

устройства источники тепла, такие как радиаторы, плиты, открытое пламя, которые генерируют тепло. Не подвергать устройство и пульт ДУ воздействию воды, а также водяных капель и брызг и высокой влажности воздуха. Кроме того, на устройство ни в коем случае не следует ставить вазы или другие сосуды, наполненные жидкостью. В случае контакта с влагой или жидкостью немедленно отсоедините устройство от сети Вытирать устройство можно только сухой салфеткой. Не используйте чистящие средства или химические растворители, так как они могут повредить поверхность. Никогда не открывайте устройство. В объем поставки входит сетевой кабель. Используйте только эти оригинальные принадлежности для подачи питания или сетевой кабель, проверенный на предмет безопасности (напр., сертификат ТЮФ или СНЭ). Сетевой кабель должен быть всегда готов к эксплуатации. Если на сетевом кабеле будут обнаружены повреждения, эксплуатировать устройство больше нельзя. Поврежденный кабель ремонтировать нельзя, его нужно заменить. Не присоединять и не отсоединять сетевой кабель влажными руками. Работами по техническому обслуживанию и ремонту устройства должны заниматься только квалифицированные специалисты. Если устройство не используется в течение продолжительного времени, его следует выключить с помощью сетевого выключателя на задней стороне устройства (см. главу «Задняя сторона»). Во время грозы вынимать сетевой выключатель из розетки. Этот символ предупреждает пользователя о том, что внутри устройства используется высокое напряжение, которое может привести к опасным ударам тока.

Этот символ указывает пользователю устройства на то, что в прилагаемом руководстве по эксплуатации имеются важные указания, которым обязательно нужно следовать. Уважаемый покупатель! Благодарим Вас за решение приобрести ламповый усилитель Magnat MA 400. Не открывать! Опасность электрического удара! Чтобы уменьшить опасность возгорания или электрического удара, необходимо защищать устройство от дождя или влаги. Пожалуйста, внимательно прочитайте следующую информацию перед включением MA 400. ВАЖНЫЕ УКАЗАНИЯ ПО БЕЗОПАСНОСТИ УКАЗАНИЯ ПО УТИЛИЗАЦИИ

• Перед использованием устройства внимательно прочитайте руководство по эксплуатации и сохраните его.
• Это устройство предназначено исключительно для эксплуатации от переменного напряжения 230 В / 50 Гц.
• Эксплуатируйте устройство только при температуре окружающей среды/в помещении в диапазоне от 5°C до 40°C.
• Позаботьтесь о достаточной вентиляции устройства. Необходимо соблюдать минимальное расстояние от устройства к другим предметам в 10 см по бокам, сзади и сверху.
• Вентиляционные отверстия не должны закрываться предметами (например, занавесками, газетой), чтобы обеспечить достаточную вентиляцию устройства. Не располагать вблизи Согласно европейской директиве 2002/96/EC все электрические и электронные приборы для утилизации должны сдаваться отдельно в местные сборные пункты. Пожалуйста, выполняйте местные предписания и не выбрасывайте старые устройства вместе с обычным домашним

Утилизация батареек Старые батарейки относятся к особым отходам и подлежат утилизации согласно действующим предписаниям.

RUS ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПЕРЕДНЯЯ ПАНЕЛЬ 1 ON/STBY Включает устройство, если оно находится в режиме ожидания. Если светодиод не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания. 2 СИД ИНДИКАЦИИ СОСТОЯНИЯ Этот индикатор показывает 2 состояния, в которых может находиться включенный MA 400:

• СИД горит зеленым цветом: MA 400 включен. Устройство готово к эксплуатации.
• СИД горит красным цветом: MA 400 находится в режиме ожидания. 3 SOURCE (ПЕРЕКЛЮЧАТЕЛЬ ВХОДНЫХ ИСТОЧНИКОВ) Производит переключение между разными аудиоисточниками:
• CD: Проигрыватель CD.
• TUNER: Радиоприемник.
• PHONO: Проигрыватель магнитной системой (ММ).
• AUX: Еще один аудиоприбор (напр., проигрыватель MD).

• FRONT: Передний вход для переносных

4 DISPLAY На дисплее отображается следующая информация:

• Фаза нагрева лампы: WARM UP ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ЗАДНЯЯ СТОРОНА 1 СЕТЕВОЙ ВЫКЛЮЧАТЕЛЬ Включает устройство и переводит его в режим ожидания. Если выключатель находится в положении "OFF", устройство отделено от сети. Эта фаза после включения устройства продолжается в течение примерно 20

• Выбранный аудиовход:

FRONT TAPE 2 ПОДКЛЮЧЕНИЕ К СЕТИ Для подключения входящего в комплект сетевого кабеля. Предохранитель должен

квалифицированный сервисный техник.

• Приглушение громкости: VOL 15 MUTING

• Установки меню (cмотри также стр. 26).

ПОДКЛЮЧЕНИЯ Для подключения пары стереодинамиков с импедансом в 4-8 Ом с учетом правильной полярности. Смотри также стр. 25. 5 LINE-IN (FRONT) Вход для контактного штекера 3,5 мм стерео для дополнительного аудиоисточника МР3проигрыватель и т.п. 6 VOLUME/MENU Вращение: Для регулирования общей громкости воспроизведения музыки. Нажатие: Вызывает меню для настройки звучания и конфигурации входов. Навигация в меню осуществляется вращением регулятора VOLUME. АНАЛОГОВЫЕ ТЮЛЬПАННЫЕ РАЗЪЕМЫ

подключения аудиоисточников. Следите за цветовой маркировкой разъемов и штекеров. Красный – это всегда правый канал. 4 TAPE OUT Для подключения приборов для аналоговой звукозаписи (напр., ленточный магнитофон, кассетный магнитофон). На этом выходе

аудиоисточника обладает постоянным уровнем, то есть не зависит от положения регулятора громкости. 7 Наушники Выход для контактного штекера 6,3 мм стерео от наушников. При использовании

самостоятельно отключаются. Если Вы подключаете наушники, установите громкость на низкий

8 ДАТЧИК ДЛЯ ДИСТАНЦИОННОГО Чтобы использовать пульт дистанционного управления, цельтесь им в эту точку. 5 ВХОД TAPE Для подключения кассетного или ленточного магнитофона.

6 ВХОД AUX Подключение еще одного аудиоисточника (напр., проигрывателя МР3 или минидисков). 7 Вход TUNER Подключение радиоприемника. 8 ВХОД CD Подключение проигрывателя CD. 9 ВХОД PHONO Подключение проигрывателя пластинок с магнитной системой (ММ) или системой МС с высоким уровнем выхода (High Output MC). 10 ПОДКЛЮЧЕНИЕ НА МАССУ PHONO Подключение массы на фонокабеле, для предотвращения искажения звучания. RUS ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ – ПУЛЬТ ДУ

• Перед использованием пульта ДУ нужно вытащить прозрачный защитный язычок на нижнем краю отсека для батареек.
• Если батарейки после продолжительного использования сядут, их нужно будет заменить (тип CR2025).
• В целях предотвращения порчи пульта дистанционного управления вынимайте элементы питания из устройства, если не планируете использовать его длительное время.

• Установите MA 800 на ровном месте. Соблюдайте расстояния, которые указаны в «Важных указаниях по безопасности». Очень важно:Не размещайте никаких предметов (журналов, коробок с компакт-дисками или пластинками и т. п.) сверху на устройстве. Ни в коем случае нельзя перекрывать доступ воздуха через вентиляционные отверстия, расположенные в его верхней части!
• Подключите динамики: Стереодинамики (импеданс от 4 до 8 Ом) подключаются на задней стороне устройства следующим образом: 1 MASTER / 2 AMP Включает устройство, если оно находится в режиме ожидания. Если светодиод не горит, нужно включить сетевой выключатель на задней стороне устройства. И наоборот, устройство можно переключить из режима Power в режим ожидания. Кнопка MASTER включает и выключает также другие устройства Magnat серии M400 (MCD 450, MT 420). 3 ВЫБОР ВХОДА При помощи этих кнопок можно напрямую выбирать отдельные аудиовходы. Активный вход будет отображаться на дисплее. Используйте только качественные аудиокабели для динамиков с сечением минимум 1,5 – 2,5 мм². Зачистите изоляцию на кабелях на участке примерно в 10 мм и скрутите концы. Ослабьте по очереди зажимные винты и вставьте концы без изоляции в отверстия по бокам. Снова затяните зажимные винты. Обязательно следите за правильной полюсностью. Вы также можете воспользоваться заранее разделанным кабелем с банановым штекером на 4 мм или зажимами. 4 MENU Вызывает меню для настройки звучания и конфигурации входов. Навигация в меню осуществляется кнопками VOLUME. Соблюдайте также руководство по эксплуатации используемых динамиков. 5 VOLUME Увеличивает (▲)или уменьшает (▼) громкость..

• Подключите аудиоисточники к аналоговым выходам.
• Подключите сетевой кабель к задней стороне устройства, а затем вставьте его в сетевую розетку на 230 В.
• Для переведения прибора в режим ожидания переведите выключатель электропитания на его тыльной стороне в положение "ВКЛ".
• Включите устройство через пульт дистанционного управления или с помощью кнопки ON/STBY на передней панели.
• После фазы прогревания лампы устройство готово к эксплуатации.
• Выберите нужный Вам аудиоисточник с помощью переключателя. 6 MUTE Отключает и снова включает звук. Непронумерованные кнопки зарезервированы для управления Magnat MCD 450 и MT 420 и не задействованы на плеере MA 400.

RUS МЕНЮ MA 400 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Регулирование звучания и согласование входной чувствительности входов могут удобно выполняться через меню.

Выходная мощность: Номинальная мощность

• Меню вызывается через кнопку MENU на пульте дистанционного управления или нажатием на регулятор громкости на передней панели.
• Навигация в пределах меню и изменение установок осуществляются через кнопки VOLUME на пульте дистанционного управления или вращением регулятора громкости.
• Подтверждение отдельных пунктов меню через кнопку MENU на пульте дистанционного управления или нажатием на регулятор громкости. Импульсная мощность Частотная характеристика: CD/Tuner/Aux/Line/Tape Возможны следующие установки: Phono

• Базовая установка: Выберите в меню BASS. Воспроизведение низких частот можно соответственно повышать или уменьшать 5 шагами.
• Установка воспроизведения высоких частот: Выберите в меню TREBLE. Воспроизведение высоких частот можно соответственно повышать или уменьшать 5 шагами.
• Установка баланса: Выберите в меню BALANCE. Центр стереозвучания можно устанавливать влево или вправо соответственно 10 шагами
• Тонкомпенсация (автоматическая корректировка тембра): Выберите в меню LOUDNESS. Функция может включаться или выключаться.
• Чувствительность входа: Выберите в меню INPUTGAIN. Теперь можно увеличить чувствительность выбранного в данный момент входа 4 шагами. Таким образом, можно согласовать источники звука с малым уровнем выхода с другими источниками звука. Относительный уровень шумов: CD/Tuner/Aux/Line/Tape Phono 20 Гц – 20 кГц, THD < 1.0%, 4 Ом 20 Гц – 20 кГц, THD < 1.0%, 8 Ом 1 кГц, 4 Ом 2 x 40 Вт 2 x 32 Вт 150 Вт 8 Гц – 120 кГц (-3 дБ) 20 Гц – 20 кГц (+/- 0,2 дБ) 20 Гц – 20 кГц (+/- 0,3 дБ) Subsonic фильтр: 16 Гц, 18 дБ на октаву 95 дБ 80 дБ Чувствительность на входе / Входное полное сопротивление: CD/Tuner/Aux/Line/Tape Phono Комплектация: 550 mV / 10 кОм 5 mV / 47 кОм Предварительный усилитель проигрывателя пластинок: Номинальное напряжение: Через пункт меню RESET восстанавливаются основные настройки (все регуляторы тембра на 0, функция тонкомпенсации выключена и входная чувствительность всех входов 0 дБ). Потребляемая мощность: Режим ожидания Через пункт меню EXIT выполняется выход из меню. ЗАМЕНА ЛАМП 230 В перем. тока / 50 Гц 550 Вт <1,0 Вт Габаритные размеры (ШxВxГ): Основное устройство: Основное устройство, вкл. элементы управления и соединительные зажимы: Пульт дистанционного управления: Устройство оснащено высококачественным предварительным усилителем, собранным на одной лампе. При эксплуатации в нормальных условиях срок службы ламп очень продолжителен (мин. 20000 - 50000 часов). Если необходимо все же заменить лампу, обратитесь в специализированный магазин.

СЕРВИС И ТЕХНИЧЕСКИЕ ПРОБЛЕМЫ 1 x ECC 88 5,8 кг 430 x 91 x 287 мм 430 x 91 x 330 мм 54 x 140 x 11 мм ВОЗМОЖНЫ ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ. Если возникнут технические проблемы, обратитесь в специализированный магазин или на фирму Magnat Audio-Produkte GmbH, тел.: 02234807-0. С дополнительной информацией можно ознакомиться на нашем сайте: http://www.magnat.de.
