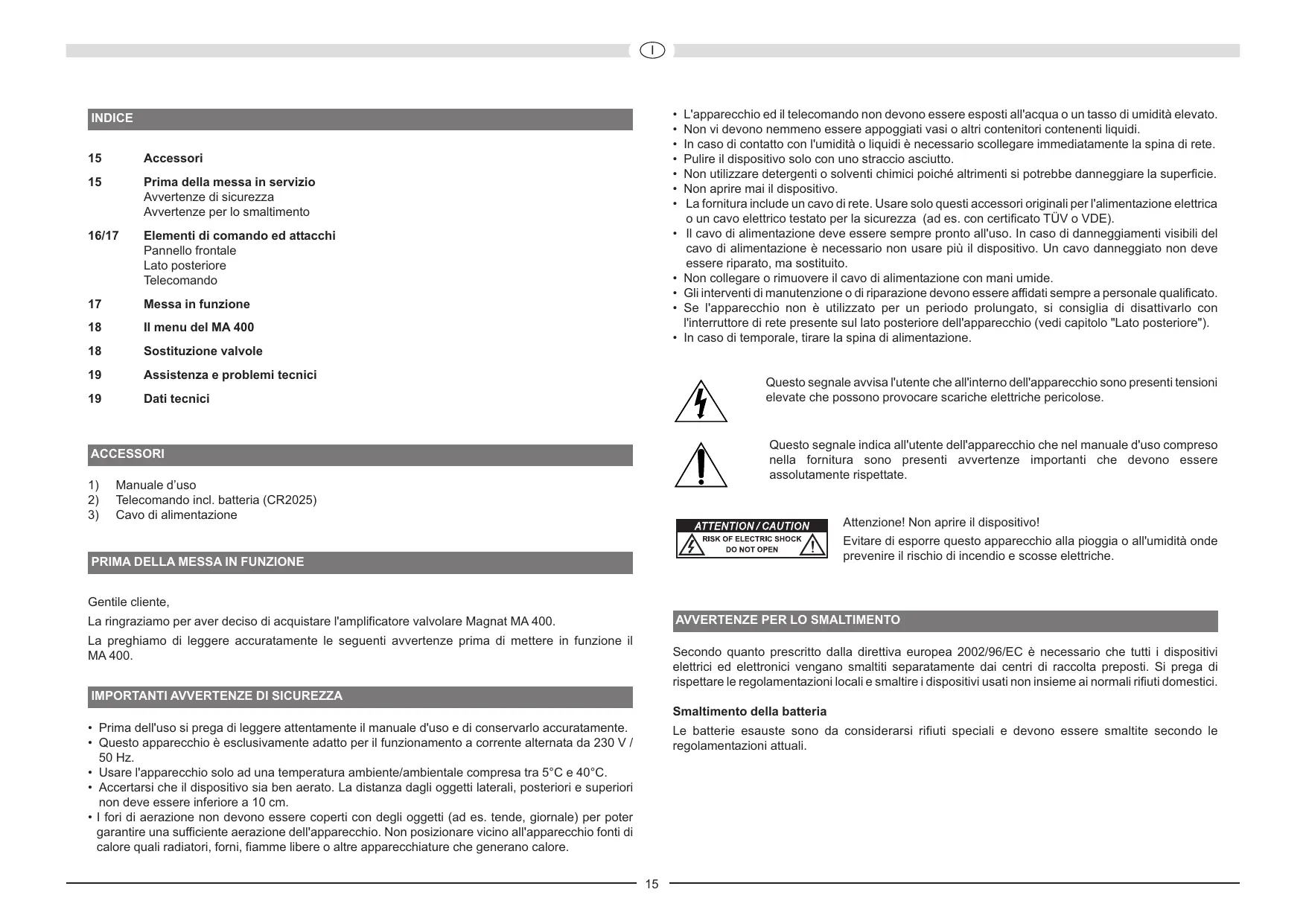

MANUALE UTENTE MA 400 MAGNAT
Avverenze importanti per l'installazione / certificato di garanzia
15 Accessori
15 Prima della messa in servizio
Avvertenze di sicurezza
Avvertenze per lo smaltimento
16/17 Elementi di lavoro ed attacchi Pannello frontale Lato posteriore Telecomando
17 Messa in funzione
18 Il menu del MA 400
18 Sostituzione valvole
19 Assistenza e problemi tecnici
19 Dati tecnici
ACCESSORI
1) Manuale d'uso
2) Telecomando incl. batteria (CR2025)
3) Cavo di alimentazione
PRIMA DELLA MESSA IN FUNZIONE
Gentile clientele,
La ringraziamo per aver decidso di acquistare l'amplificatore valvolare Magnat MA 400.
La preghiamo di leggere accuramente le seguenti avvertenze prima di mettere in funzione il MA 400.
IMPORTANT AVVERTENZE DI SICUREZZA
- Prima dell'uso si prega di leggere attendamente il manuale d'uso e di conservarlo accuramente.
- Questo apparecchio è esclusivamente adatto per il funzionamento a corrente alternata da 230 V / 50 Hz.
- Usare l'apparecchio solo ad una temperatura ambiente/ambientale compresa tra 5^ e 40^ .
- Accertarsi che il dispositorio sa ben aerato. La distanza dagli oggetti laterali, posteriori e superiors non deve essere inferiore a 10 cm.
- I fori di aerazione non devono essere coperti con degli oggetti (ad es. tende, giornale) per poter garantire una sufficiente aerazione dell'apparecchio. Non posizionare vicino all'apparecchio fonti di calore quali radiatori, forn, fiamme libero o altre apparecchiature che generano calore.
L'apparecchio ed il telecomando non devono essere esposti all'acqua o un tasso di umidità elevato.
- Non vi devono nemmeno essere appoggiati vasi o altri contentitori contententi liquidi.
- In caso di contatto con l'umidità o liquidi è necessario scollegare immediatamente la spina di rete.
- Pulire il dispositorio solo con uno straccio asciutto.
- Nonutilizzare detergenti o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.
Non aprire mai il dispositivo.
- La fornitura include un cavo di rete. Usare solo quosti accessori originali per l'alimentazione elettrica o un cavo elettrico testato per la sicurezza (ad es. con certificato TÜV o VDE).
- Il cavo di alimentazione deve essere sempre pronto all'uso. In caso di danneggiamenti visibili del cavo di alimentazione è necessario non usare più il dispositorio. Un cavo danneggiato non deve essere riparato, ma sostituito.
- Non collegare o rimuovere il cavo di alimentazione con mani umide.
Gli interventi di manutenzione o di riparazione devono essere affidavitati sempre a personale qualificato.
- Se l'apparecchio non è utilizzato per un periodo prolongato, si consiglia di disattivarlo con l'interruttore di rete presente sul dato posteriori dell'apparecchio (vedi capitolo "Lato posteriore").
- In caso di temporale, tirare la spina di alimentazione.

Questo segnale avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Questo segnale indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti che devono essere assolutamente rispetto.

Attenzione! Non aprire il dispositorio!
Evitare di esporre questo appearecchio alla pioggia o all'umidità onde prevenire il rischio di incendio e scousse elettriche.
AVVERTENZE PER LO SMALTIMENTO
Secondo quanto prescritto alla direttiva europea 2002/96/EC è necessario che tutti i dispositivi elettrici ed elettronici vengano smaltiti separatamente dai centri di raccolta preposti. Si prega di rispetto le regolamentazioni locali e smaltire dispositivi usati non insieme ai normali rifiuti domestici.
Smaltimento della batteria
Le batterie esauste sono da considerarsi rifiuti speciali e devono essere smaltite secondo le regolamentiazioni attuali.

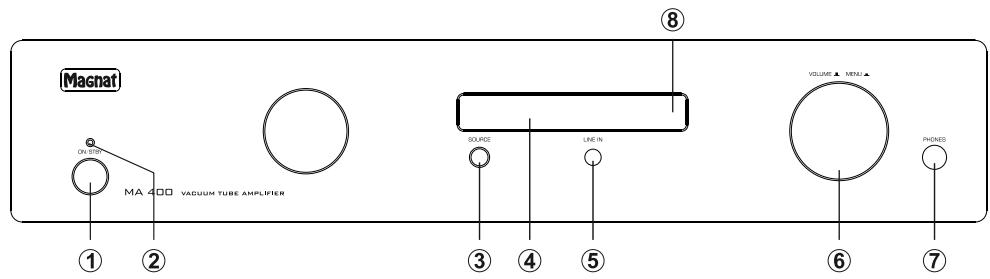

ELEMENTI DI COMANDO ED ATTACCHI - PANNELLO FRONTALE

1 ON/STBY
Attiva l'apparecchio quando si trova in modalità Standby. Quando il LED non è acceso è necessario attivare l'interruttore di rete sulla parte posteriore dell'apparecchio. Viceversa, l'apparecchio può essere attivato alla modalità Power alla modalità Standby.
2 INDICATORE DI STATO LED
Questo significatore luminoso在哪 2 stati nei quali l'IMA 400 accesso cui dovrai:
- Il LED è verde: L'MA 400 è acceso. L'apparecchio è pronto al funzionamento.
- Il LED è roso: Il dispositorio MA 400 si trovava in modalità di Standby.
3 SOURCE (SELETTORE DIINGRESSO)
Passa tra le diverse fonti audio:
- CD: Lettore CD.
TUNER: Dispositivo di ricezione radio.
PHONO: Giradischi con sistema a magnete (MM).
AUX: Altro dispositivo audio (ad es.lettore MD).
- TAPE: Magnetofono o registratore a cassette.
- FRONT: Ingresso frontale per dispositivi portatili.
4 DISPLAY
Sul display vengono visualizzate le seguenti informazioni:
Fase di riscaldamento della valvola: WARMUP
Questa fase, dopo aver attivato l'apparecchio, dura circa 20 secondo.
- Ingresso audio selezionato:
CJ TUNER PHONO RUX TAPE FRONT
- Disattivazione del volume:
VOL 15
MUTING - Impostazioni di menu (vedere pagina 18).
5 LINE-IN (FRONT)
Ingresso stereo a jack da 3,5 mm per una fonte audio supplementare (lettore MP3 o sim.).
6 VOLUME/MENU
Girare: Per la regolazione generale del volume della riproduzione musica.
Premere: Richiama il menu per l'impostazione del suono e la configurazione degli ingressi. La navigazioneattraverso il menu si svolge girando il regolatore VOLUME.
7 CUFFIE
Uscita stereo a jack 6,3 mm per cuffie. Quando utilizezate, disattivare gli altoparlanti. Quando si collegano le cuffie, abbassare il volume.
8 SENSORE PER IL TELECOMANDO
Per poter utilizzato il telecomando, punctare su quello punto.

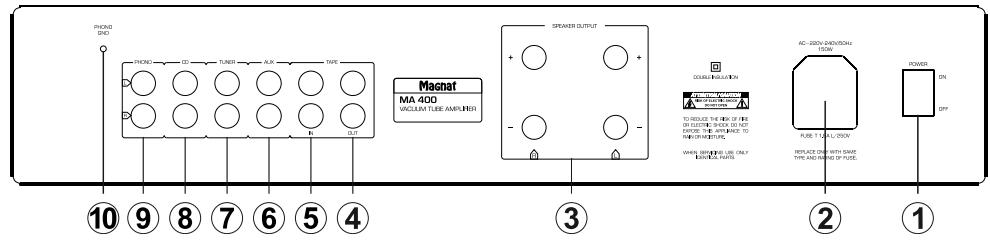

ELEMENTI DI COMANDO ED ATTACCHI - LATO POSTERIORE

1 INTERRUPTORE DI RETE
Attiva l'apparecchio e lo porta in modalità Standby. Quando l'interruttore si trovava in posizione "OFF", l'apparecchio è scollegato alla rete.
Per il collegamento del cavo di alimentazione compreso nella fornitura. Il fusabile più essere sostituito solo da personale di servizio qualificato.
3 ATTACCHI PER ALTOPARLANTI
Per il collegamento di una coppa di altoparlanti Stereo con un'impedenza di 4-8 Ohm osservando la polarità corretta. Vedereanche a pagina 17.
Per il collegamento di fonti audio analogici. Si prega di rispetto il contrassegno a colori degli attacchi e delle spine. Rosso è sempre il canale destro.
4 TAPE OUT
Per il collegamento di appearecchi per la registrazione audio analogica (ad es. magnetofono, registratore a cassette).A esta uscita è presente il segnale della fonte audio selezionata con un livello fisso, quando independente dalla posizione del regolatore del volume.
5 INGRESSO TAPE
Per il collegamento di un registrarato a cassetto o del magnetofono.
6 INGRESSO AUX
Attacco per un'ulteriore sorgente audio (ad es.lettore MP3 o Minidisk).
7 INGRESSO TUNER
Attacco per dispositivo di radioricezione.
8 INGRESSO CD
Attacco per unlettore CD.
9 INGRESSO PHONO
Attacco per un giradischi conSYSTEMA a magnete (MM) oSYSTEMA MC con livello di uscita alto (High Output MC).
10 ATTACCO DI MASSA PHONO
Attacco dei fili di massa sul cavo audio per impedire fruscii.

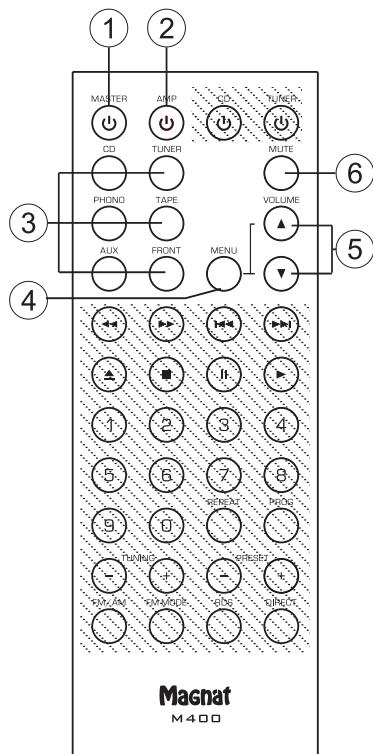

ELEMENTI DI COMANDO ED ATTACCHI - TELECOMANDO
- Prima di utilizzare il telecomando è necessario rimuovere la linguetta di protezione trasparente presente all'interno del vano di alloggiamento batterie.
- Se dopo un utilizzo prolongato si dovessero scaricare le batterie, si prega di sostituirle (Tipo CR2025).
- Per prevenir danni al telecomando si prega di rimuovere le batterie nel caso in cui l'apparecchio non venga utilizzato per un periodo prolongato.

1 MASTER/2AMP
Attiva l'apparecchio quando si trovva in modalità Standby. Quando il LED non è accesso è necessario attivare l'interruttore di rete sulla parte posteriore dell'apparecchio. Viceversa, l'apparecchio può essere arrivato alla modalità Power alla modalità Standby.
Il tasting Master inseisce o disinserisce ancHe gli altri apprecchi Magnat della serie M400 (MCD 450, MT 420).
3 SELEZIONE INGRESSO
Con questi tasti è possible selezionare direttamente i singoli ingressi audio. L'ingresso attivo viene visualizzato sul display.
4 MENU
Richiama il menu per l'impostazione del suono e la configurazione degli ingressii. La navigazione atraverso il menu si svolge con i tasti VOLUME.
5 VOLUME
Aumenta () oriduce () il volume.
6 MUTE
Disattiva e riattiva il volume
I tasti non contrassegnati da numero sono riservati per il funzionamento dellettore CD Magnat MCD 450 e del tuner MT 420; per il modello MA 400 non hanno alcuna funzione.
MESSAGE IN FUNZIONE
- Posizionare l'MA 400 su un fondo piano. Rispettare le distance come indicato in "Importanti avventenze di sicurezza".
IMPORTANTE:Non appoggiare alcun oggett oull'apparecchio (riviste, copertine di CD/dischi osim.).Le prese d'aria sul lato superiore dell'apparecchio devono restare sempre libero!

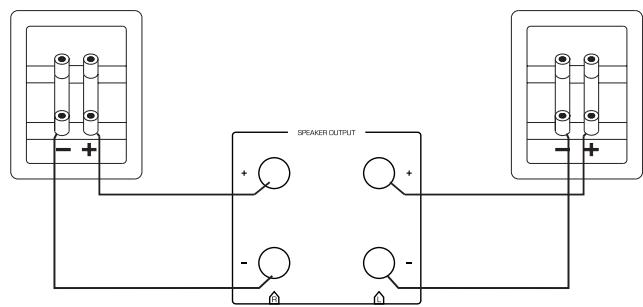

- Collegare gli altoparlanti:
La coppia di altoparlanti Stereo (impedenza da 4 ad 8 Ohm)iene collegata sul lato posteriore nel modo seguente:

Utilizzare solo cavi per altoparlanti audio di elevata qualità con una sezione del conduttore di almeno 1.5 - 2.5mm^2 . Isolare i cavi per ca. 10mm e torcere le estremità. Sbloccare in successione le viti di arresto ed inserire le estremità isolate nei fori laterali. Stringere nuovamente le viti di arresto. Prestare attenzione all'esatta polarizzazione.
É possible impiegare又能 cavi preconfezionati con una spina unipolare da 4 mm o attaching ad U.
Inoltre, rispetto quando indicate nelle istruzioni per l'uso degli altoparlanti impiegati.
- Collegare le fonti audioagli attacchi analogici.
- Collegare sulla parte posteriore il cavo di alimentazione compreso nella fornitura e successivamente l'altra estremità ad una presa da 230V.
- Attivare prima l'interruttore di rete sul retro, l'apparecchio a quello punto si trovava in modalità di Standby.
- Inserire l'apparecchio tramite telecomando o tasto ON/STBY presente sulla parte frontale.
- Dopo la fase di preriscaldamento della valvola l'apparecchio è primo al funzionamento.
- Selezionare la fonte audio desiderata con il selettore di ingresso.
IL MENU DEL MA 400
Le impostazioni del suono e la regolazione della sensibilità d'entrata degli ingressi sono essere eseguite comodamentetramite menu.
- Il menu si après tramite tasto MENU sul telecomando oppure premendo il regolatore del volume sulla parte frontale.
- La navigazione all'interno del menu e la modifica delle impostazioni sono svoltetramite tasti VOLUME sul telecomando oppure girando il regolatore del volume.
- Azionamento delle singole dati di menu tramite tasto MENU sul telecommando o premendo il regolatore del volume.
Sono possibili le seguenti impostazioni:
- Impostazione dei suoni bassi:
Selezionare nel menu BASS. La riproduzione dei toni bassi più essere augmentata o ridotta in 5 passaggi.
- Impostazione dei suoni alto:
Selezionare nel menu TREBLE. La riproduzione dei toni alto cui po èssere aumento o ridotta in 5 passaggi.
- Impostazione del bilanciamento:
Selezionare nel menu BALANCE. Il centro stereo più essere spostato a sinistra o a destra in 10 passaggi.
- Loudness (correzione del volume corretto per l'udito):
Selezionare nel menu LOUDNESS. Fatto quello, la funzione puo essere attivata o disattivata.
Sensibilità d'entrata:
Selezionare nel menu INPUTGAIN. La sensibilità d'entrata dell'ingresso attualmente selezionatocouldessere augmentata in 4 passaggi.Le sorgenti audio con livelli di uscita inferiori possono esserein tal modo adequate ad altre sorgenti audio.
La voce di menu RESET provvede al ripristino della configurazione iniziale (tutti i regolatori del suono su 0, funzione Loudness disattivata e sensibilità d'entrata di tutti gli ingressi su 0dB).
Per uscire la menu, selezionare la voce di menu EXIT.
SOSTITUZIONE VALVOLE
L'apparecchio dispone di un ottimo livello di preamplificatore di una valvola.
In condizioni di esercizio normali la valvola ha una lunga durata (min. 20000-50000 ore).
Nel caso in cui si dovessero sostituire la valvola, si prega di rivolgersi ad un negotio specializzato.
ASSISTENZA E PROBLEMI TECHNICI
Nel caso in sui si dovessero verificare dei problemi tecnici, si prega di contattare il proprio rivenditore specializzato o direttamente a Magnat Audio-Produkte GmbH, Tel.: 02234807-0.
DATI TECHNICI
Amplificatore
Potenza di uscita:
Potenza nominale
Risposta in frequenza:
Filtro subsonic: 16 Hz, 18 dB per ottava
Rapporto segnale rumore:
Sensibilità / Impedenza d'ingresso:
Preamplificatore fono:
1xECC88
Varie
Tensione di alimentazione:
230 VAC / 50 Hz
Alimentazione :
Massimo: 150 W
Modalità di attesa: <1,0 W
Dimensioni (I x a x p):
Unità principale: 430 x 91 x 287 mm
Unità principale inclusi componenti operativi/terminali di
connessione: 430× 91× 330mm
Telecomando: 54 × 140 × 11 ~mm
Peso:
5,8 kg
Con riserva di apportare modifiche tecniche
Per ulteriori informazioni si prega di visitare il nostro site Web: http://www.magnat.de.
