MC 1 - Amplificateur audio MAGNAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio / récepteur SACD/CD
Marque	MAGNAT
Modèle	MC 1
Puissance de sortie (nominale, 4 Ohms)	2 x 80 W (20 Hz - 20 kHz, THD < 1,0 %)
Puissance de sortie (nominale, 8 Ohms)	2 x 60 W (20 Hz - 20 kHz, THD < 1,0 %)
Puissance d'impulsion (1 kHz, 4 Ohms)	2 x 150 W
Réponse en fréquence	5 Hz - 100 kHz (-3,0 dB) ; 20 Hz - 20 kHz (-0,5 dB)
Rapport signal/bruit (CD/Aux/Line/Tape)	95 dB
Rapport signal/bruit (Phono)	85 dB
Sensibilité d'entrée (AUX/Line/Tape)	250 mV / 33 kOhm
Sensibilité d'entrée (Phono MM)	5 mV / 47 kOhm
Réglage des basses	±10 dB / 100 Hz
Réglage des aigus	±10 dB / 10 kHz
Tuner FM : plage de fréquence	87,5 - 108 MHz
Tuner AM : plage de fréquence	531 - 1602 kHz
Dimensions (L x H x P)	360 x 110 x 400 mm
Poids	8,9 kg
Consommation maximale	200 W
Consommation en veille	1,4 W
Tension d'alimentation	230 V / 50 Hz
Entrées audio	CD, TUNER, PHONO (MM), TAPE, AUX, LINE (jack 3,5 mm)
Sorties	Haut-parleurs (4-8 Ohms), casque (jack 3,5 mm), REC (fixe), numérique coaxiale et optique
Fonctions spéciales	Lecteur SACD/CD, tuner RDS, 80 présélections radio, fonction Sleep, mode Direct Sound (DSM), répétition A-B
Accessoires fournis	Télécommande, piles (2x AA), câble secteur, antenne-cadre AM, antenne intérieure FM

FOIRE AUX QUESTIONS - MC 1 MAGNAT

Comment connecter des haut-parleurs au MAGNAT MC 1 ?

Utilisez des câbles de haut-parleur de section 1,5-2,5 mm². Dénudez 10 mm, torsadez, insérez dans les bornes à vis en respectant la polarité (borne rouge pour +, noire pour -). L'impédance doit être comprise entre 4 et 8 Ohms.

Puis-je utiliser un casque avec le MC 1 ?

Oui, branchez un casque avec connecteur jack 3,5 mm sur la prise frontale. Le volume doit être réglé sur 00 avant le branchement ; les haut-parleurs sont alors automatiquement désactivés.

Comment rechercher automatiquement les stations de radio ?

Sélectionnez TUNER comme source, puis la bande (FM/AM). Appuyez longuement sur les touches AUTO TUNE (frontale) ou TUNING (télécommande) pour lancer la recherche automatique. Le MC 1 s'arrête sur la station trouvée.

Comment enregistrer une station de radio en mémoire ?

Réglez la station souhaitée, appuyez sur MEMORY (frontale ou télécommande). Sélectionnez un numéro de présélection avec TONE/SKIP ou les touches numériques, puis appuyez à nouveau sur MEMORY pour confirmer. 80 stations FM/AM peuvent être mémorisées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'interrupteur d'alimentation à l'arrière est sur ON. Assurez-vous que le câble secteur est branché et que la prise murale fonctionne. Si la LED avant ne s'allume pas, l'appareil peut être en veille ; appuyez sur le bouton STANDBY/ON.

Comment régler les basses et les aigus ?

Appuyez plusieurs fois sur TONE/SKIP/BAL (frontale) ou TONE/BAL (télécommande) jusqu'à afficher BASS ou TREBLE. Tournez le bouton TONE/SKIP/BAL ou utilisez les touches PRESET pour ajuster de ±10 dB à 100 Hz (basses) et 10 kHz (aigus).

Comment utiliser la fonction Sleep ?

Appuyez sur SLEEP sur la télécommande. Chaque pression réduit le délai d'extinction de 10 minutes (de 90 à 00). Lorsque SLEEP 00 s'affiche, la fonction est désactivée. L'appareil s'éteindra automatiquement à la fin du délai.

Le MC 1 prend-il en charge les SACD ?

Oui, le MC 1 est un récepteur SACD/CD. Insérez un SACD dans le tiroir (face imprimée vers le haut). Si le disque est hybride, utilisez la touche SACD de la télécommande pour basculer entre les couches SACD et CD.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques ou de solvants. Évitez que du liquide pénètre dans l'appareil. Débranchez le câble secteur avant le nettoyage.

Quelles sont les conditions de garantie du MAGNAT MC 1 ?

La garantie débute à l'achat et est valable pour le premier propriétaire. Elle couvre les défauts de matériel ou de fabrication. Pour toute réclamation, contactez d'abord votre distributeur. Joignez la carte de garantie remplie et le ticket d'achat. Les dommages dus à une utilisation incorrecte ne sont pas couverts.

MODE D'EMPLOI MC 1 MAGNAT

20 Avant la mise en marche

20 Consignes de sécurité

20 Consignes de sécurité

21 Éléments de commande et connexions

21 Panneau frontal

22 Télécommande

23 Face arrière/connexions

23 Installation

23 Haut-parleurs

23 Antennes

23 Appareils audio supplémentaires

23 Mise en marche

23 Telekomande

24 Fonctions du MC 1

24 Fonctions du lecteur de CD

24 Fonctions du tuner

25 RDS (Radio Data Service) - Fonctions du tuner

25 Réglages de la sonorité

26 Fonction "Sleep"

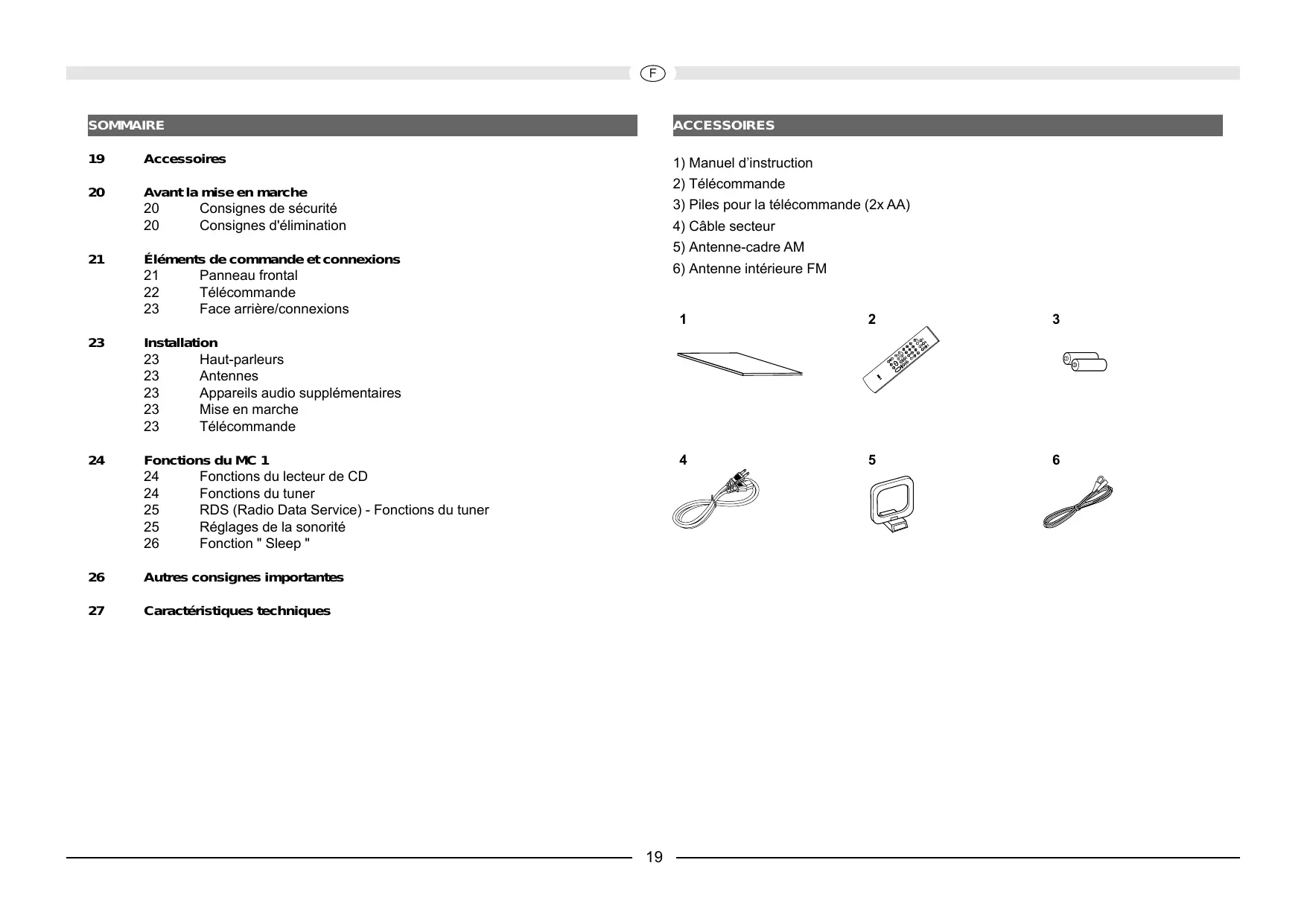

Accessions

1) Manuel d'instruction 2) Télécommande 3) Piles pour la télécommande (2x AA) 4) Câble secteur 5) Antenne-cadre AM 6) Antenne intérieure FM

Avant la mise en MARCHE

Cher client,

Nous vous remercions d'avoir opté pour le récepteur SACD/CD MC 1 de Magnat.

Avant de mettre en marche votre MC1, veuillez lire attentivement les consignes suivantes.

Consignes de sécurité importantes

• Avant l'utilisation de l'appareil, lisez attentivement la notice d'utilisation et conservez-la.
• Cet appareil est exclusivement conçu pour une utilisation avec une tension alternative de 230V / 50Hz. Utilisez uniquement l'appareil à une température ambiantecomprise entre 0°C et 40°C.
• S'assurer que l'appareil est placé dans un endroit suffisamment ventilé. Ne placer aucun objet à moins de 10 cm des faces latérales, arrière et supérieure de l'appareil:

• Les trous d'aération ne doivent pas être recouverts par des objets (par ex. des rideaux, journaux) afin de garantir une aération suffisante de l'appareil. Ne placez pas de sources de chaleur, telles que des radiateurs, des poêles, des flammes nues ou d'autres appareils produisant de la chaleur, à proximité de l'appareil. L'appareil et la télécommande ne doivent être exposés ni aux gouttes d'eau et projections d'eau ni à l'eau ni à une humidité de l'air importante.
• Ne posez jamais des vases ou d'autres récipients contenant des liquides sur l'appareil.
• En cas de contact avec un milieu humide ou liquide, débranchez l'adaptateur secteur immédiatement.
• Nettoyer l'appareil avec un chiffon sec uniquement.
• Ne pas utiliser d'agents nettoyants ou de solvants chimiques, ceux-ci pouvant endommager la surface de l'appareil.
• Ne jamais ouvrir l'appareil.
• Le cordon d'alimentation doit toujours être en état de fonctionner. Ne pas continuer à utiliser l'appareil en cas de dommage visible sur le cable secteur. Un cable endommagé ne doit pas être réparé mais doit être remplace.
• Ne pas brancher ou débrancher le cordon d'alimentation avec les mains humides.
• Toujours demander conseil à un spécialiste pour tout travail de maintenance ou de réparation.
• ière de l'appareil (cf. le chapitre "Face arrière/connexions").
• En cas d'orage, débranchez le cordon d'alimentation.
• Branchez l'appareil uniquement à l'aide d'un câble d'alimentation tripolaire doté d'un conducteur de protection (terre)! Celui-ci fait partie des accessoires d'origine. Utilisez uniquement cet accessoire pour alimenter l'appareil en courant ou un câble électrique certifié conforme en matière de sécurité (par ex. certifié TÜV ou VDE)
• La fonction de sécurité du connecteur de mise à la terre du câble électrique ne doit pas être entravée. Le connecteur de mise à la terre possède deux contacts et un contact de conducteur de protection, c'est-à-dire au total 3 contacts. Le contact du conducteur de protection est important pour la sécurité de fonctionnement et doit être en contact avec le contact du conducteur de protection de la prise murale qui alimente l'appareil en courant. Si le connecteur de mise à la terre du câble électrique fourni avec l'appareil ne peut pas être branché aux prises électriques (alimentation en courant) de votre pays, demandez à du personnel spécialisé et qualifié de remplacer le câble.

Ce symbole avertit l'utilisateur que l'appareil est traversé par des tensions élevées pouvant entraîner des décharges électriques dangereuses.

Ce symbole indique à l'utilisateur de l'appareil que la notice d'utilisation jointe avec l'appareil contient des consignes importantes devant impérativement être respectées.

Ce symbole indique à l'utilisateur de l'appareil que l'appareil contient un cas laser de classe 1 qui ne présente aucun danger en dehors de la wareil.

Conformément à la directive européenne 2002/96/CE, tous les appareils électriques et électroniques usagés doivent être triés et déposés dans des points de collecte locaux. Veuillez respecter les réglementations locales et ne pas jeter vos appareils usagés avec les déchets ménagers.

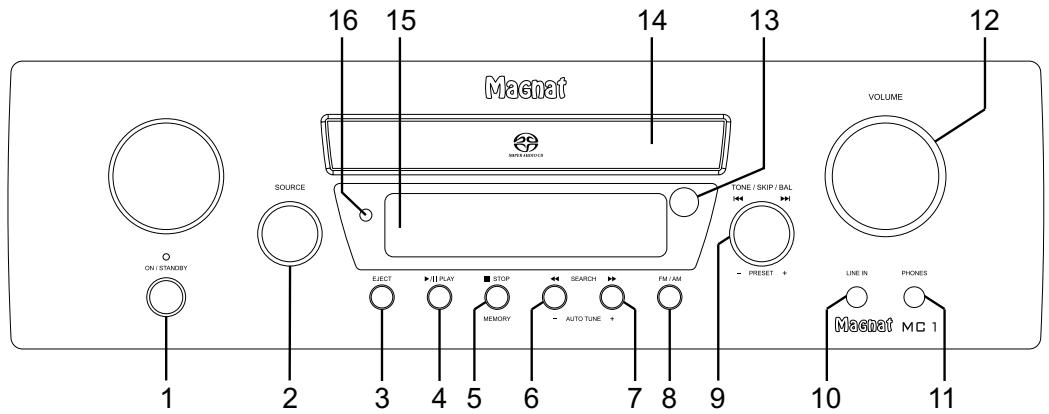

Elements de commande et connexions - panneau frontal

Permet d'allumer l'appareil lorsque celui-ci se trouve en mode de veille. Si la LED ne s'allume pas, mettez en marche l'appareil à l'aide de l'interrupteur d'alimentation situé sur la face arrière de l'appareil. À l'inverse, ce bouton permet de mettre en veille l'appareil lorsque celui-ci est en marche.

2 Sélecteur d'entrée

Permet de sélectionner la source d'entrée (CD, TUNER, PHONO, TAPE, AUX, LINE). Celle-ci s'affiche brièvement à l'écran (15).

3 Eject

Permet d'ouvrir ou de fermer le tiroir de CD.

4 Play/pause CD

Permet de démarrer ou d'interrompre la lecture d'un CD.

5 Stop/memory

Mode CD : stoppe la lecture d'un CD. Mode radio : ouvre la mémoire interne des préprogrammations des stations de radio.

Mode CD : une brève pression sur cette touche permet de lancer la recherche (vers l'avant/vers l'arrière), une autre pression sur cette touche stoppe la recherche.

Mode radio:

Brève pression: modifie la fréquence de réception par palier de 50 kHz (recherche manuelle des stations de radio)

Longue pression: recherche la prochaine station de radio disponible dans la bande de fréquences sélectionnée (recherche automatique des stations de radio)

8 Fm/am

Permet de commuter entre FM stéréo, FM mono et AM (uniquement en mono).

Mode CD : les plages suivantes ou précédentes peuvent être sélectionnées en tournant ce bouton.

Mode radio : les prérégliages des stations de radio peuvent être consultés en tournant ce bouton.

Une pression sur ce bouton permet de régler les basses, les aigus et la balance.

(écran : BASS, TREBLE, L/R). Chaque réglage peut alors être modifié en tournant le bouton. Ce bouton permet également d'activer la fonction DSM (Direct Sound Mode) utile pour désactiver chaque bouton de réglage de la sonorité.

10 Line-in

Entrée jack stéreo 3,5 mm permettant de connecter une source audio supplémentaire (lecteur MP3 ou autre).

11 Casque

Sortie jack stéréo 3,5 mm pour casque. Lorsque cette sortie est utilisée, les haut-parleurs sont désactivés. Baissez le volume sonore avant de brancher un casque à cette sortie.

12 Bouton de réglage du volume sonore

Permet de régler le volume sonore. 2 tours env. sont nécessaires pour passer du volume minimum au volume maximum. Le volume sonore s'affiche à l'écran (15). (VOL 00 - VOL 40/max)

13 Capteur de télécommande

Pour pouvoir utiliser la télécommande, orientez-la vers ce point.

14 Tiroir de CD

Insérez le CD dans le tiroir, face imprimée vers le haut.

15 Écran

Affiche les réglages effectués.

16 Affichage SACD

Indique si un SACD est inséré.

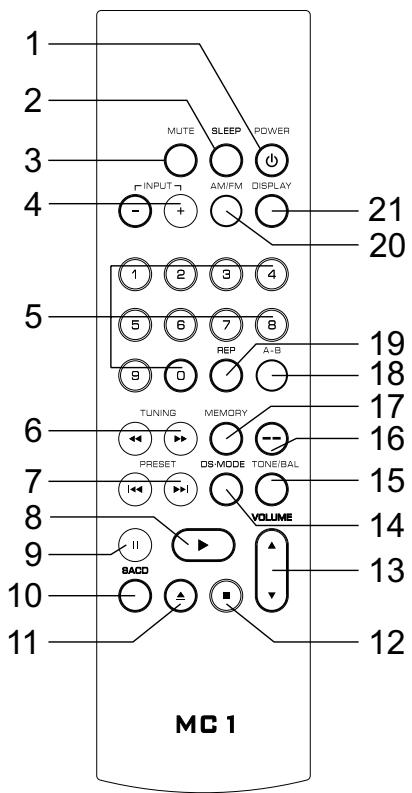

Elements de commande et connexions - telecommanden

Permet d'allumer l'appareil lorsque celui-ci se trouve en mode de veille. Si la LED ne s'allume pas, mettez en marche l'appareil à l'aide de l'interrupteur d'alimentation situé sur la face arrière de l'appareil. À l'inverse, ce bouton permet de mettre en veille l'appareil lorsque celui-ci est en marche.

Cette touche active le mode "Sleep". Chaque pression sur cette touche permet de réduire de 10 minutes le délai de désactivation (écran). Pour désactiver ce mode, appuyez plusieurs fois sur cette touche jusqu'à ce que "00" s'affiche à l'écran.

3 Mute

Permet de mettre en sourdine l'appareil ou de désactiver la sourdine.

4 Input (sélection de l'entrée)

Chaque pression sur ces touches permet de changer de source d'entrée (CD, TUNER, PHONO, TAPE, AUX, LINE). La source s'affiche à l'écran.

5 Touches numériques

Mode CD : sélection directe d'une plage. Mode radio : sélection directe d'une station de radio préenrgée. En combinaison avec la touche -- (16) : entrée directe de la fréquence d'une station de radio.

Mode CD : une brève pression sur cette touche permet de lancer la recherche (vers l'avant/vers l'arrière), une autre pression sur cette touche stoppe la recherche.

Mode radio:

Brève pression : modifie la fréquence de réception par pas de 50kHz (réglage manuel des stations de radio)

Longue pression : recherche la prochaine station de radio disponible dans la bande de fréquences sélectionnée (réglage automatique des stations de radio)

Mode CD: permet de passer à la plage suivante ou précédente.

Mode radio: permet de passer à la station de radio prérégée suivante ou précédente.

8 Play

Si un CD se trouve dans le tiroir de CD, celui-ci est lu à l'aide de cette touche.

9 Pause

Permet d'interrompre un CD en cours de lecture ou de reprendre la lecture d'un CD.

10 SACD

Si un SACD est inséré, cette touche permet de commuter entre SACD et CD. (Possible uniquement avec des SACD hybrids.)

11 Eject

Permet d'ouvrir le tiroir de CD.

12 Stop

Stoppe la lecture du CD.

13 Volume

Augmente () ou réduit () le volume sonore.

14 DS mode

Le mode DSM (Direct Sound Mode) s'affiche. Cette touche permet de commuter l'appareil en mode linéaire sans réglage de la sonorité. Le mode DSM peut être commuté à l'aide des touches PRESET (7). Si le mode DSM est désactivé, le message "TONE" s'affiche à l'écran.

Commute entre le réglage des basses, des aigus et de la balance. Les touches PRESET (7) permettent de modifier le réglage.

16 Touche --

Cette touche permet de saisir manuellement la fréquence de la station de radio à l'aide des touches numériques.

17 Memory

Cette touche permet de consulter la mémoire interne des stations de radio.

18 A-b

Permet de définir les points A et B pour restituer en continu la plage comprise entre A et B.

Permet de sélectionner la fonction Repeat lors de la lecture d'un CD.

20 Fm/am

Permet de commuter en mode radio entre AM, FM mono et FM stéréo.

21 Écran

Permet de commuter entre l'affichage de l'heure et de la source d'entrée sélectionnée. En mode radio, la fonction RDS sélectionnée est également affichée.

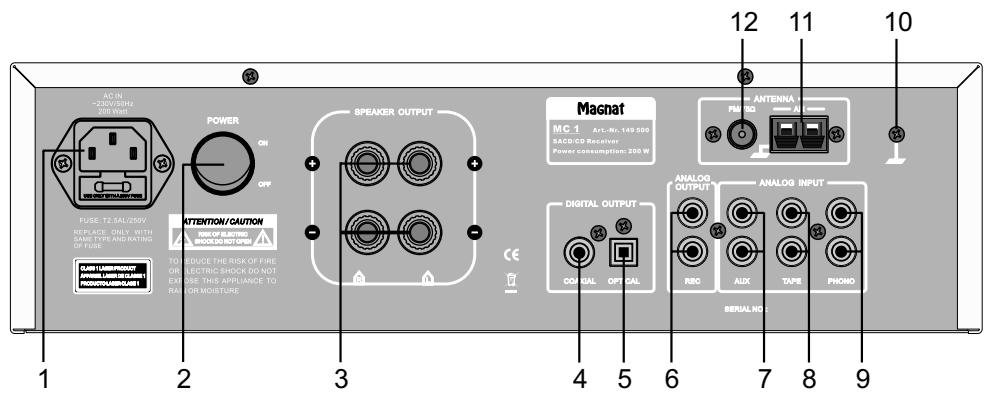

ELEMENTS DE COMMANDE ET ConnEXIONS - FACE ARRRIERE/CONNEXIONS

1 Prise secteur

Permet de brancher le cordon d'alimentation fourni avec l'appareil.

2 Interrupteur d'alimentation

Permet d'allumer l'appareil et de le mettre en veille. Si l'interrupteur est en position " OFF ", l'appareil n'est plus sous tension.

3 Prises pour haut-parleurs

Permettent de brancher une paire de haut-parleurs stéréo d'une impédance de 4 à 8 ohms. Respecter la bonne polarité.

4/5 Sorties numériques

Pour connecter des appareils externes (par ex. un lecteur/enregistreur minidisc) par le biais d'une sortie numérique coaxiale (4) ou optique (5).

6 Sortie REC

Sortie de niveau sonore fixe, par ex. pour connecter un magnétophone à cassettes.

7 Entrée aux

Permet par ex. de raccorder un lecteur de CD ou un tuner supplémentaire.

8 Entre TAPE

Permet de raccorder un magnétophone ou un lecteur de cassettes.

9 Entrée PHONO

Entrée à bas niveau sonore avec correction RIAA pour tourne-disques à système magnétique (MM).

10 Masse pour câble phono

Le câble phono est visé à la mise à la terre.

11 Prise d'antenne AM

Permet de brancher l'antenne-cadre AM livrée avec l'appareil.

12 Prise d'antenne FM

Permet de brancher l'antenne intérieure FM livrée avec l'appareil ou à un système d'antennes domestique.

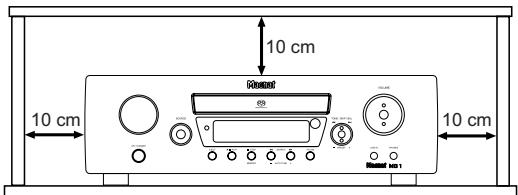

Installation

Posez l'appareil sur une surface plane et solide en respectant les écartements minimum.

Haut-parleurs

La paire de haut-parleurs stéréo (impédance comprise entre 4 et 8 ohms) est connectée sur la face arrière de la manière suivante :

Utilisez uniquement des câbles audio pour haut-parleurs de haute qualité possédant une section de conducteur d'au moins 1,5 - 2,5 mm². Dénudez les câbles sur env. 10 mm et torsadez les extrémités. Dévissez l'une après l'autre les vis des bornes et insérez les extrémités dénudées dans les alésages latéraux. Resserrez les vis des bornes. Respectez impérativement la bonne polarité.

Vous pouvez également utiliser des câbles confectionnés au préalable avec des fiches banane de 4 mm ou des godets à fourche.

Branchez l'antenne intérieure FM ou une antenne domestique (offre une meilleure réception) sur la face arrière de l'appareil (12) ainsi que l'antenne-cadre AM (si nécessaire).

Appareils AUDIO supplementaires

Les appareils audio supplémentaires (lecteur MP3, tourne-disque, etc.) doivent être branchés aux prises correspondantes avant de mettre en marche le MC 1.

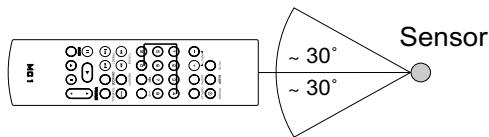

Telecommande

Pour pouvoir utiliser la télécommande, orientez-la vers le capteur infrarouge du MC 1 (panneau frontal/13).

Lecture de CD

• Ouvrez le tiroir de CD à l'aide de la touche EJECT.
• Insérez un CD dans le tiroir (face imprimée vers le haut).
• Fermez le tiroir à l'aide de la touche EJECT.
• Appuyez sur PLAY pour écouter la première plage.

CD Pause

• Appuyez sur la touche PLAY (PAUSE) pour interrompre le CD.
• Appuyez à nouveau sur cette touche pour reprendre la lecture du CD.

Sélection directe d'une plaque

• Tournez le bouton TONE/SKIP vers la droite pour sélectionner un numéro de plage supérieur.
• Tournez le bouton vers la gauche pour sélectionner un numéro de plage inférieur.
• Sur la télécommande, appuyez sur les touches PRESET.

Avance rapide dans une plage

Appuyez sur la touche SEARCH de gauche/droite pour avancer rapidement vers l'avant/l'arrière dans une plage. Une brève pression sur cette touche permet de

lancer l'avance rapide, une autre pression sur cette touche stoppe l'avance rapide.

Sur la télécommande, utilisez les touches TUNING.

Arrêt de la lecture du CD

Utilise l'une des touches STOP.

Mode CD repeat

Le mode de lecture répétée est uniquement possible avec la télécommande.

• Répétition d'une plage:

Lancez le CD. La touche REP permet de répéter la plage actuelle. Le symbole suivant s'affiche à l'écran :

• Répartition de tout le CD:

Lancez le CD. Appuyez 2 fois sur la touche REP.

Le symbole suivant s'affiche à l'écran :

• Répartition du point A au point B:

Lancez le CD.

Au point A, appuyez sur la touche A-B et laissez défiler le CD jusqu'au point B. Lorsque ce point est atteint, appuyez à nouveau sur la touche A-B.

• Arrêt de la répétition:

Appuyez plusieurs fois sur la touche REP jusqu'à ce que plus: aucun des symboles mentionnés ci-dessous ne soit affiché à l'écran.

Sélection de la bande radio

• À l'aide de la touche SOURCE (MC 1) ou INPUT (télécommande), Sélectionnez TUNER comme source audio.
• À l'aide de l'une des touches FM/AM, sélectionnez AM mono, FM mono ou FM stéréo comme bande.

Recherche automatique des stations de radio

• Sélectionnez TUNER comme source audio puis une bande (voir ci-dessus).
• Utilisez les touches AUTO TUNE situées sur le panneau frontal du MC 1 ou les touches TUNING de la télécommande.

Recherche manuelle des stations de radio:

Une brève pression sur les touches permet d'augmenter ou de réduire de 50 kHz la fréquence d'accord.

Recherche automatique des stations de radio : une longue pression sur les touches permet de rechercher vers l'avant ou vers l'arrière la station de radio suivante/précédente dans la bande de fréquences.

Sélection directe d'une station de radio

Cette fonction est uniquement disponible sur la télécommande.

• 1er exemple : station de radio en FM sur 107,10 MHz. Sélectionnez TUNER et FM. Appuyez sur la touche " -- " de la télécommande. À l'aide des touches numériques, saisissez l'un après l'autre 1, 0, 7, 1, 0.
• 2ème exemple : station de radio en FM sur 91,40 MHz. Sélectionnez TUNER et FM.

Appuyez sur la touche '' -- '' de la télécommande. À l'aide des touches numériques, saisissez l'un après l'autre 9, 1, 4, 0.

Prééglages des stations de radio

• 80 stations de radio FM et AM peuvent être enregistrées dans la mémoire.
• Réglez la station de radio souhaitée (FM ou AM). Ouvrez la mémoire à l'aide de la touche MEMORY située sur le panneau frontal ou sur la télécommande.
• Sélectionnez le numéro de la station de radio souhaitée à l'aide de la touche TONE/SKIP située sur le panneau frontal ou à l'aide des touches numériques de la télécommande.
• Le numéro de station de radio et le message MEM clignotent à l'écran.
• Appuyez à nouveau sur l'une des touches MEMORY pour enregistrer la station de radio.
• Le numéro de la station de radio s'arrête de clignoter et le message MEM disparaît.
• Répétez cette procédure pour mémoriser d'autres stations de radio.

Sélection des stations de radio prérégliées

• Appuyez sur la touche SOURCE et sélectionnez TUNER comme source audio.
• Tournez le bouton TONE/SKIP situé sur le panneau frontal ou appuyez sur l'un

des boutons PRESET de la télécommande pour sélectionner le numéro de la station de radio souhaitée. Le numéro de station de radio peut également être sélectionné directement avec l'aide des touches numériques.

RDS (RADIO DATA Service)-fonctions du TUNER

Le système RDS est un système avec lequel des informations sur les émissions FM sont diffusées avec le signal de la station de radio. Le MC 1 est capable d'afficher à l'écran ces informations (sur la station de radio, l'émission, etc.). Les fonctions RDS peuvent être régées à l'aide de la touche DISPLAY de la télécommande.

Fonctions RDS du MC 1

• PS (Program Service Name) : affiche le nom de la station de radio.
• PTY (Program Type Identification) : affiche le type d'émission.
• RT (Radio Text): affiche tous les

messages de la station de radio.

• CT (Clock Time) : heures

Ordre d'affichage lors de l'actionnement répété de la touche DISPLAY: PS, PTY, RT, fréquence de la station de radio, CT.

Si, malgré le signal RDS, l'une de ces fonctions n'est pas prise en charge par la station de radio, le message "NONE" s'affiche à l'écran.

Messages à l'écran (avec exemples)

• Si vous recherchez une station de radio possédant un signal RDS, le message "RDS" s'affiche en rouge à l'écran. L'écran indique la fréquence de la station de radio et, le cas échéant, le numéro de préréglage de la station de radio:

PS: le nom de la station de radio s'affiche au bout d'env. 5 secondes:

PTY: s'affiche, si disponible, en appuyant une fois sur la touche DISPLAY:

RT: nouvelle pression sur la touche DISPLAY.

La fréquence de la station de radio s'affiche à nouveau en appuyant une nouvelle fois sur la touche, puis CT (heure) en appuyant encore une fois sur la touche.

Réglage du volume sonore

Le volume sonore peut être réglé à l'aide des boutons de réglage VOLUME situés sur le panneau frontal ou sur la télécommande. VOL s'affiche alors à l'écran avec une valeur comprise entre 00 et MAX (40).

Touche MUTE de la télécommande

Cette touche permet de mettre en sourdine l'appareil. MUTING s'affiche à l'écran.

Le son est à nouveau activé en appuyant une nouvelle fois sur cette touche ou en modifiant le volume sonore.

Réglage des basses/aigus

Appuyez plusieurs fois sur la touche TONE/SKIP/BAL située sur le panneau frontal du MC 1 ou sur la touche TONE/BAL de la télécommande jusqu'à ce que BASS ou TRE s'affiche à l'écran.

Réglez la sonorité en tournant le bouton de réglage TONE/SKIP/BAL situé sur le panneau frontal ou à l'aide des touches PRESET de la télécommande.

Permet de désactiver les boutons de réglage de la sonorité. Ce mode peut être sélectionné en appuyant sur la touche TONE/SKIP/BAL située sur le panneau frontal ou sur la touche DS-MODE de la télécommande, et activé et désactivé en appuyant sur TONE/SKIP/BAL ou PRESET. (DSM ON = boutons de réglage de la sonorité désactivés).

Réglage de la balance

La balance peut être sélectionnée de manière identique au réglage de la sonorité. Appuyez plusieurs fois sur la touche jusqu'à ce que L00 - 00R s'affiche à l'écran. Les touches TONE/SKIP/BAL ou PRESET permettent de déplacer le son stéréo vers la gauche ou vers la droite. Par ex. vers la gauche : L10 - 00R.

Fonction SLEEP

Cette fonction permet de paramétrer une durée au bout de laquelle l'appareil doit s'éteindre et passer automatiquement en mode de veille.

• Appuyez sur la touche SLEEP de la télécommande. Le message suivant s'affiche à l'écran :

SLEEP 00

• Appuyez à nouveau sur la touche SLEEP. Le message suivant s'affiche à l'écran :

SLEEP 90 sLEEP

90 Min. Mode Sleep

• La touche SLEEP permet de réduire de 10 minutes le délai de désactivation. Le réglage SLEEP 00 permet de désactiver le mode Sleep.
• Une fois la durée réglée, l'écran repasse automatiquement à l'affichage précédent. Toutefois, le mode Sleep activé reste affich

Casque

• Un casque doté d'un connecteur jack de 3,5mm peut être branché à la prise située sur le panneau frontal du MC 1.
• Avant de brancher le casque, réglez le volume sonore sur VOL 00.
• Lorsque le casque est branché, les haut-parleurs sont automatiquement désactivés.
• Attention! Un volume sonore trop élevé dans le casque peut entraîner des dommages irréparables du système auditif !

• Permet de raccorder une source audio à l'aide d'un connecteur jack stéréo de 3,5 mm.

Les autres prises analogiques situées sur la face arrière du MC 1 sont conçues pour recevoir des câbles cinch.

Pour obtenir des informations supplémentaires, consultez la notice d'utilisation des appareils que vous souhaitez raccorder.

Entrée phono

Le MC 1 dispose d'un préamplificateur phono de haute qualité doté de la correction RIAA. Seuls des tourne-disques à système magnétique (MM) ou à système à cadre mobile dotés d'une sortie de haut niveau (High Output MC) peuvent y être branchés.

La plupart de ces appareils disposent d'une mise à la terre supplémentaire. Fixez cette mise à la terre sur la face arrière du MC 1 à l'aide de la vis (10) pour réduire au minimum les risques de bourdonnement.

Amplificateur

Pouissance de sortie: Puissance nominale	20 Hz - 20 kHz, THD < 1.0%, 4 Ohm	2 x 80 W
	20 Hz - 20 kHz, THD < 1.0%, 8 Ohm	2 x 60 W
Puissance d'impulsion	1 kHz, 4 Ohm	2 x 150 W
Gamage de fréquence: 5 Hz - 100 kHz (-3.0 dB) 20 Hz - 20 kHz (-0.5 dB) Phono	20 Hz - 20 kHz (-1.0 dB)
Ecart signal/bruit: CD/Aux/Line/Tape	95 dB
Phono	85 dB
Sensibilité / impédance d'entrée: AUX/Line/Tape	250 mV/33kOhm
Phono	5mV/47kOhm
Réglage de la sonirité: Basses	±10 dB/100 Hz
Aigus	±10 dB/ 10 kHz
Tuner FM
Gamage de fréquence:	87.5 - 108 MHz
Ecart signal/bruit: Mono	75 dB
Stereo	70 dB
Taux de distorsion: Mono	<0,25 %
Sté reproduction	<0,50 %
Tuner MW
Gamage de fréquence:	531-1602 MHz
Ecart signal/bruit:	40 dB
Divers
Dimensions (LxHxP):	360 x 110 x 400 mm
Poids:	8,9 kg
Consommation de courant: Max	200 W
Veille	1.4 W

Sous toutes réserves de modifications techniques.

Code s'applique lorsque le coudes sont en contact avec le fouroka6ela.

Vous avez bien choisi et êtes le propriétaire d'un produit MAGNAT. Les appareils sont soumis pendant toutes les opérations de fabrication à des contrôles et vérifications constants. Si, par hasard, vous rencontrez des difficultés avec votre appareil MAGNAT, veuillez tenir compte de ce qui suit: 1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire. 2. Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses. 3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil. 4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte de : • L'appareil soit expédié dans son emballage d'origine, • la carte de contrôle dûment remplie soit jointe, • le bon d'achat soit joint. 5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Tubes • Batteries • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. - Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

Typ/Type
