DVS 4232 - Amplificateur audio MAGNAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur audio avec lecteur multimédia
Marque	MAGNAT
Modèle	DVS 4232
Puissance de sortie (RMS)	Subwoofer : 40 W, Haut-parleurs avant/centre : 3 x 15 W
Puissance maximale (impulsion)	200 W
Dimensions (L x H x P)	970 x 200 x 130 mm
Poids	Environ 6 kg
Tension d'alimentation	230 V ~ 50 Hz
Consommation électrique	150 W (max)
Entrées audio	2x optiques, 2x coaxiales, AUX (cinch), TV (cinch)
Sorties	Subwoofer (cinch), Vidéo composite (cinch)
Supports de lecture	USB, SD/MMC/MS (audio, vidéo, images)
Formats audio supportés	MP3, WMA, etc. (non précisé)
Modes d'écoute	Stéréo, Vocal, Pro Logic (Film/Musique)
Télécommande	Oui, avec pile lithium (CR2025)
Affichage	LED, menu OSD
Nettoyage	Chiffon sec, sans solvants
Sécurité	Protection contre les surtensions et décharges électrostatiques
Réparabilité	Ne pas ouvrir, confier à un spécialiste
Accessoires inclus	Télécommande, pile, câble vidéo, câble coaxial, câble stéréo, support mural, notice

FOIRE AUX QUESTIONS - DVS 4232 MAGNAT

Comment mettre en marche l'amplificateur DVS 4232 ?

Branchez l'appareil, mettez l'interrupteur d'alimentation à l'arrière sur ON, puis appuyez sur la touche STANDBY avant ou sur la télécommande.

Pourquoi n'y a-t-il pas de son en mode DVD/5.1 ?

Vérifiez que votre lecteur DVD est réglé en mode 5.1. L'amplificateur doit recevoir un signal multicanal.

Comment régler le volume général ?

Utilisez la touche MASTER VOLUME +/– sur la télécommande ou les touches VOL +/– sur la face avant.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le cordon d'alimentation et l'interrupteur d'alimentation à l'arrière. Si rien ne fonctionne, débranchez pendant quelques minutes puis rebranchez.

Comment lire des fichiers depuis une clé USB ?

Insérez la clé USB dans le port avant, puis appuyez sur INPUT jusqu'à sélectionner USB. La lecture démarre automatiquement.

Comment basculer entre les modes d'écoute ?

Appuyez sur la touche LISTEN de la télécommande pour alterner entre Stéréo, Vocal et Pro Logic.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits chimiques ou de solvants.

Puis-je brancher un subwoofer externe ?

Oui, connectez le subwoofer à la sortie SUBWOOFER à l'arrière et mettez l'interrupteur SUB SWITCH sur OFF.

Que faire en cas de distorsion à volume élevé ?

Réduisez le volume. La source audio a peut-être une tension de sortie élevée. Si le problème persiste, abaissez le niveau de la source.

Comment remplacer la pile de la télécommande ?

Ouvrez le compartiment, retirez l'ancienne pile et insérez une nouvelle pile CR2025 ou équivalente en respectant la polarité (+ vers le haut).

MODE D'EMPLOI DVS 4232 MAGNAT

Merci d'avoir acheté le DVS 4232 de Magnat.

Avant d'utiliser votre DVS 4232, veuillez lire attentivement les informations qui suivent.

Sommaire

Consignes de sécurité importantes 28

Instructions pour la mise au rebut 28

Éléments de commande 29

La télécommande 30

Connexions 31

Fonctions principales 32

Configuration du système 33

Réglages de la langue 34

Configuration vidéo 34

Réglage des haut-parleurs 35

Réglage numérique 35

Cartes mémoires 36

Aide en cas de dysfonctionnement 37

Caractéristiques techniques 38

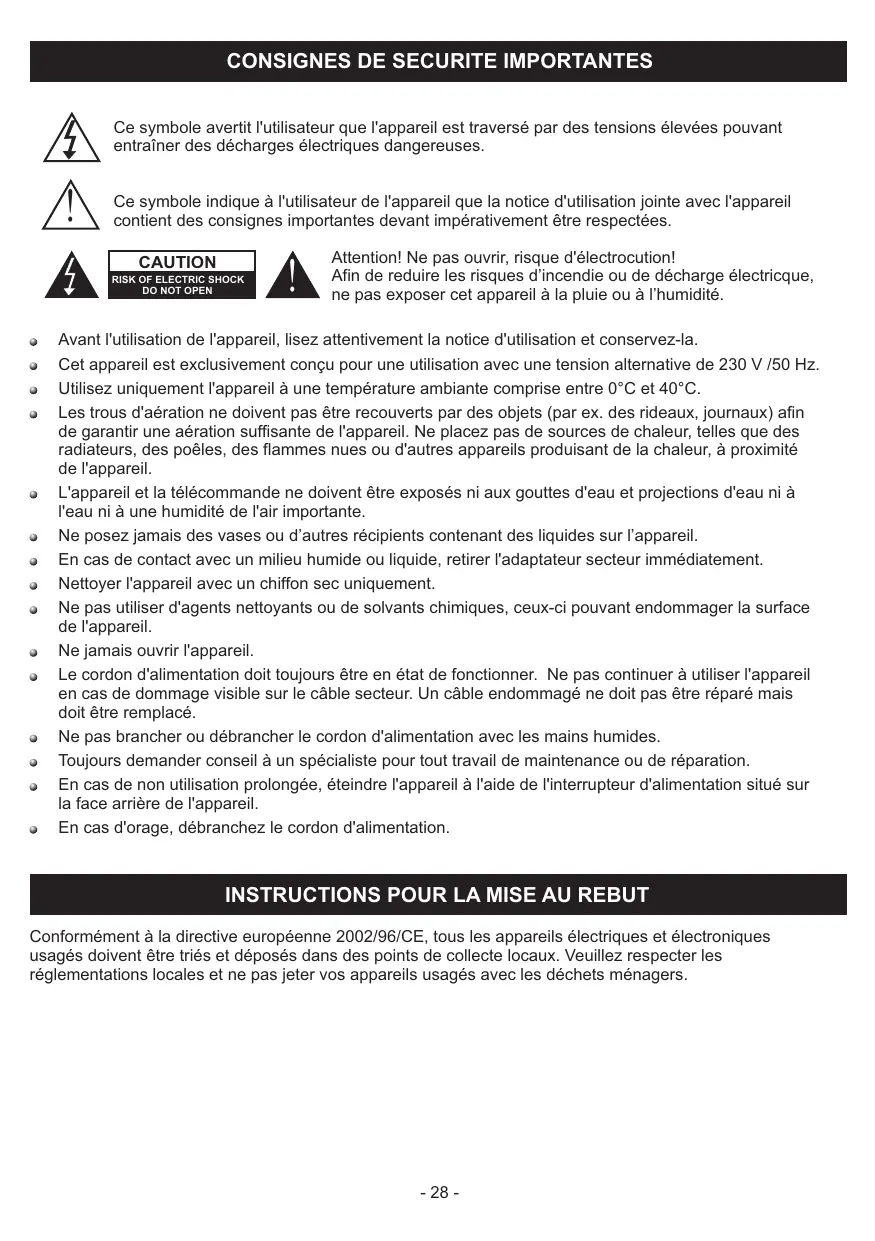

Consignes de sécurité importantes

Ce symbole avertit l'utilisateur que l'appareil est traversé par des tensions élevées pouvant entraîner des décharges électriques dangereuses.

Ce symbole indique à l'utilisateur de l'appareil que la notice d'utilisation jointe avec l'appareil contient des consignes importantes devant impérativement être respectées.

RISK OF ELECTRIC SHOCK DO NOT OPEN

Attention! Ne pas ouvrir, risque d'électrocution! Afin de réduire les risques d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou à l'humidité.

• Avant l'utilisation de l'appareil, lisez attentivement la notice d'utilisation et conservez-la. Cet appareil est exclusivement conçu pour une utilisation avec une tension alternative de 230V / 50Hz. Utilisez uniquement l'appareil à une température ambiantecomprise entre 0°C et 40°C.
• Les trous d'aération ne doivent pas être recouverts par des objets (par ex. des rideaux, journaux) afin de garantir une aération suffisante de l'appareil. Ne placez pas de sources de chaleur, telles que des radiateurs, des poêles, des flammes nues ou d'autres appareils produisant de la chaleur, à proximité de l'appareil. L'appareil et la télécommande ne doivent être exposés ni aux gouttes d'eau et projections d'eau ni à l'eau ni à une humidité de l'air importante.
• Ne posez jamais des vases ou d'autres récipients contenant des liquides sur l'appareil.
• En cas de contact avec un milieu humide ou liquide, retirer l'adaptateur secteur immédiatement. Nettoyer l'appareil avec un chiffon sec uniquement.
• Ne pas utiliser d'agents nettoyants ou de solvants chimiques, ceux-ci pouvant endommager la surface de l'appareil. Ne jamais ouvrir l'appareil. Le cordon d'alimentation doit toujours être en état de fonctionner. Ne pas continuer à utiliser l'appareil en cas de dommage visible sur le cable secteur. Un cable endommagé ne doit pas être réparé mais doit être remplacé.
• Ne pas brancher ou débrancher le cordon d'alimentation avec les mains humides. Toujours demander conseil à un spécialiste pour tout travail de maintenance ou de réparation.
• En cas de non'utilisation prolongée, éteindre l'appareil à l'aide de l'interrupteur d'alimentation situé sur la face arrière de l'appareil.
• En cas d'orage, débranchez le cordon d'alimentation.

Conformément à la directive européenne 2002/96/CE, tous les appareils électriques et électroniques usagés doivent être triés et déposés dans des points de collecte locaux. Veuillez respecter les réglementations locales et ne pas jeter vos appareils usagés avec les déchets ménagers.

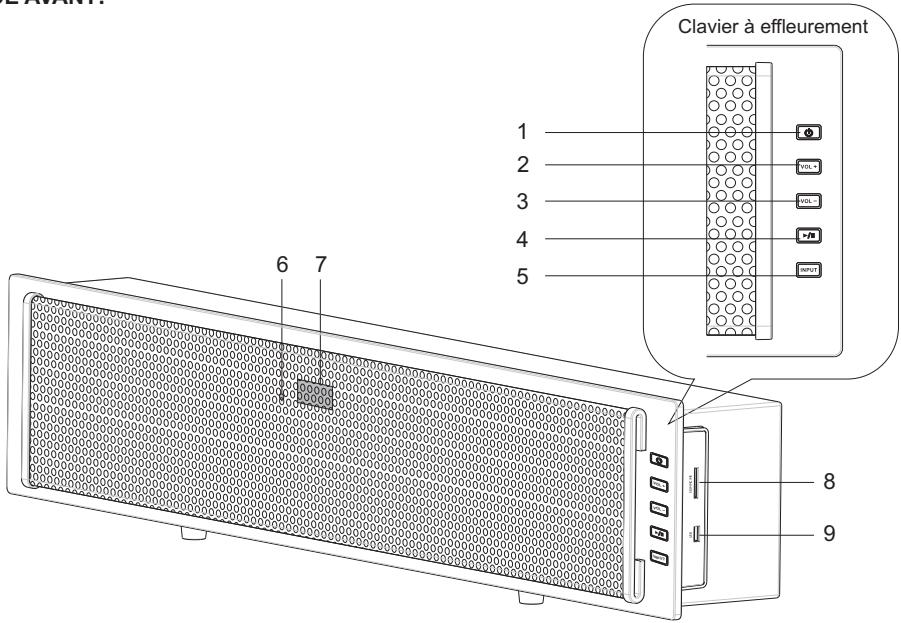

FACE AVANT:

Attention! Afin de garantir un bon fonctionnement du clavier à effleurement, servez-vous de votre pouce pour appuyer sur les touches.

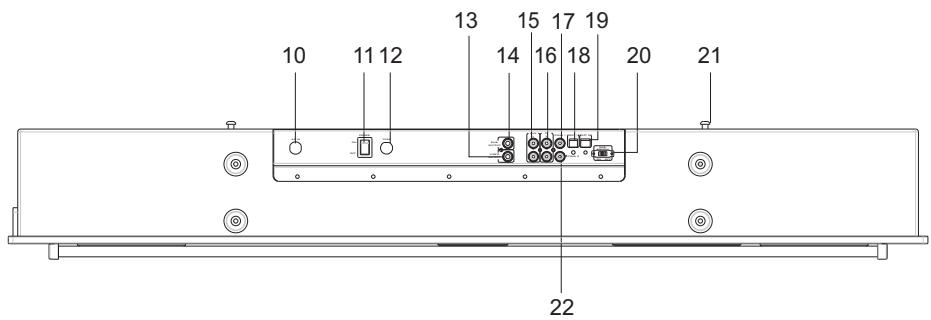

FACE ARRIERE:

1. Touche STANDBY
2. Touche Volume +
3. Touche Volume -
4. Touche PLAY/PAUSE
5. Sélecteur d'entrée
6. Capteur pour télécommande
7. Affichage à LED
8. Lecteur de cartes SD/MMC/MS
9. Prise USB
10. Cordon d'alimentation
11. Interrupteur d'alimentation
12. Fusible 13. Sortie vidéo
13. Sortie subwoofer
14. Entree AUX
15. Entre TV
16. Entrée numérique COAXIAL1
17. Entrée numérique OPTICAL1
18. Entrée numérique OPTICAL2
19. Interrupteur sortie subwoofer (on/off)
20. Fixation pour montage mural
21. Entrée numérique COAXIAL2

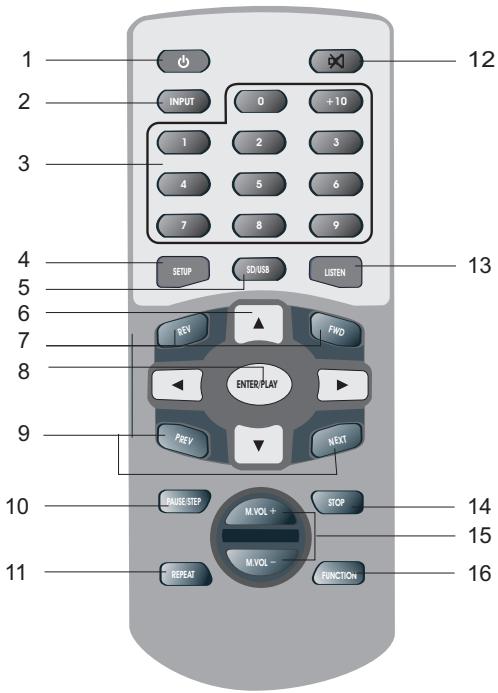

22. STANDBY/POWER: Marche/arrêt de l'appareil.
23. INPUT: Une pression repétée permet de désir entre --DISK --OPTICAL 1 --OPTICAL 2 --COAXIAL 1 --COAXIAL 2 --AUX --TV comme entrée.
24. Touches numériques de 0 à 9. Saisie de chiffres.
25. SETUP: Permet d'afficher le menu de configuration à l'écran raccordé au système. Vous pouvez ainsi procéder à divers réglages du système.
26. SD/USB: Permet de restituer des supports de stockage USB ou SD.
27. [REV][REW][MENU][ENTER] : Ces touches permettent de naviguer dans les menus de l'appareil.
28. [REV] [FWD]: Avance rapide et retard rapide.
29. ENTER/PLAY: Permet de confirmer les options sélectionnées dans les menus ou de démarrer la lecture.
30. [PREV] [NEXT]: Permet de passer à la plage suivante/précédente pendant la lecture.
31. PAUSE/STEP : La fonction Pause permet d'obtenir une image fixe, chaque nouvelle pression sur cette touche permet d'afficher une image après l'autre.
32. REPEAT : Lors de la lecture des supports de stockage, cette touche permet de démarrer le mode de répétition
33. MUTE Permet de mettre l'appareil en sourdine. Une nouvelle pression permet de rétablir le son.
34. LISTEN: Cette touche permet de commuter entre les différents modes de lecture (en fonction du signal d'entrée) : Prologic -- Stereo -- Vocal
35. STOP: Permet d'arrêter la lecture.
36. MASTER VOLUME : Permet d'augmenter / de réduire le volume.
37. FUNCTION : Cette touche permet d'appeler les différents canaux de restitution ainsi que les aigus et les basses en vue de leur réglage.

Mise en place/remplacement de la pile

La télécommande est alimentée par une pile lithium préinstallée. Pour éviter une décharge de la pile avant la première utilisation de l'appareil, une bande isolante a été insérée. Retirez cette bande isolante avant la première utilisation. Si la télécommande ne fonctionne pas correctement, la pile doit être remplacée par une pile du même type. Ouvrez le compartiment de la pile. Retirez la pile du compartiment dans le sens de la flèche. Avant de retirer la pile usagée, notez sa position correcte. Pour que la télécommande fonctionne et qu'elle ne soit pas endommagée, le signe « + » doit être situé en haut. Remplacez la pile et refermez son compartiment.

Les piles usagées sont des déchets dangereux et doivent être mises au rebut conformément aux réglementations en vigueur.

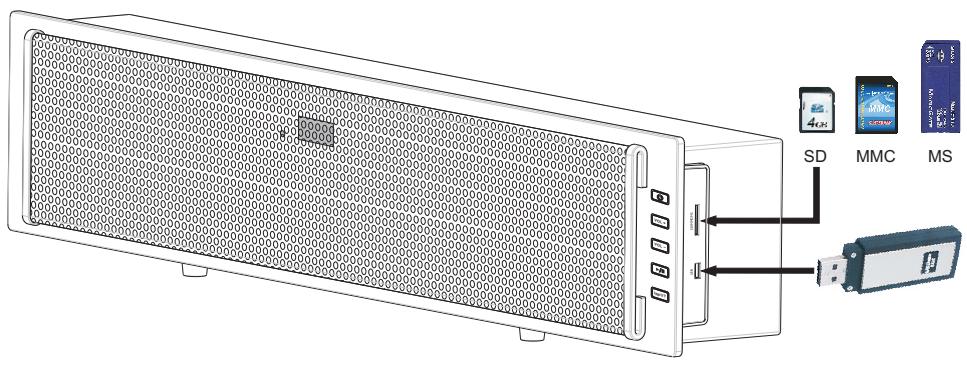

Branchement de supports de stockage (USB et cartes SD/MMC/MS).

Attention!

Ne jamais brancher le câble d'alimentation dans une prise de courant tant que tous les autres branchements n'ont pas été effectués correctement. Allumer l'appareil avant de mettre en marche un subwoofer externe. Éteindre le subwoofer avant d'éteindre l'appareil.

1. On/Off

Mettez l'interrupteur d'alimentation au dos de l'appareil sur « ON ». L'appareil est maintenant en mode de veille. Le message « HELLO » apparait sur l'affichage à LED. Appuyez sur la touche Standby de l'appareil ou de la télécommande pour mettre en marche l'appareil. Le système détecte chaque signal d'entrée présent. Si aucun signal n'est présent, le message « NO SIGNAL » apparait sur l'affichage à LED.

Attention: après avoir éteint l'appareil, attendez au moins 3 secondes avant de le remettre en marche.

Le système n'est pas relié à la carte mémoire USB ou SD:

Appuyez sur la touche INPUT de l'appareil ou de la télécommande pour sélectionner une entrée: OPTICAL 1 --OPTICAL 2 --COAXIAL 1--COAXIAL 2--AUX--TV--USB/SD/MS/MMC.

Le système est relié à une carte mémoire USB:

Appuyez sur la touche INPUT de l'appareil ou de la télécommande pour sélectionner une entrée: OPTICAL 1 --OPTICAL 2 --COAXIAL 1--COAXIAL 2--AUX--TV--USB.

Le système est relié à une carte mémoire SD:

Appuyez sur la touche INPUT de l'appareil ou de la télécommande pour sélectionner une entrée: OPTICAL 1 --OPTICAL 2 --COAXIAL 1--COAXIAL 2--AUX--TV--SD.

Le système est relié à une carte mémoire USB et à une carte mémoire SD:

Appuyez sur la touche INPUT de l'appareil ou de la télécommande pour sélectionner une entrée: OPTICAL 1 -- OPTICAL 2 -- COAXIAL 1 -- COAXIAL 2 -- AUX -- TV -- USB input. Pour les cartes en général, le système sélectionne l'entrée USB. Il vous est ensuite possible de sélectionner les cartes SD à l'aide de la touche USB/SD.

3. MODES D'ecoute:

Appuyez sur la touche LISTEN pour commuter entre les différents modes d'écoute: --Stereo --Vocal --Pro-Logic.

4. Reglages du niveau SONORE:

Réglage du volume général:

Le volume sonore peut être réglé à l'aide de la touche MASTER VOLUME +/- de la télécommande ou de la touche VOL +/VOL - située sur la face avant de l'appareil.

(2) Réglages spéciaux du niveau sonore :

Appuyez sur la touche FUNCTION pour sélectionner l'un des niveaux suivants : TREBLE -- BASS -- FRONT-L -- FRONT-R -- CENTER -- SUBWOOFER. La touche MASTER VOLUME +/- permet ensuite de régler le niveau sélectionné.

5. MUTE

Une pression sur la touche MUTE de la télécommande permet de mettre en sourdine l'appareil, une pression supplémentaire permet de rétablir le son. La touche MASTER VOLUME + / - permet également de désactiver la sourdine.

6. Utilisation d'un subwoofer externe :

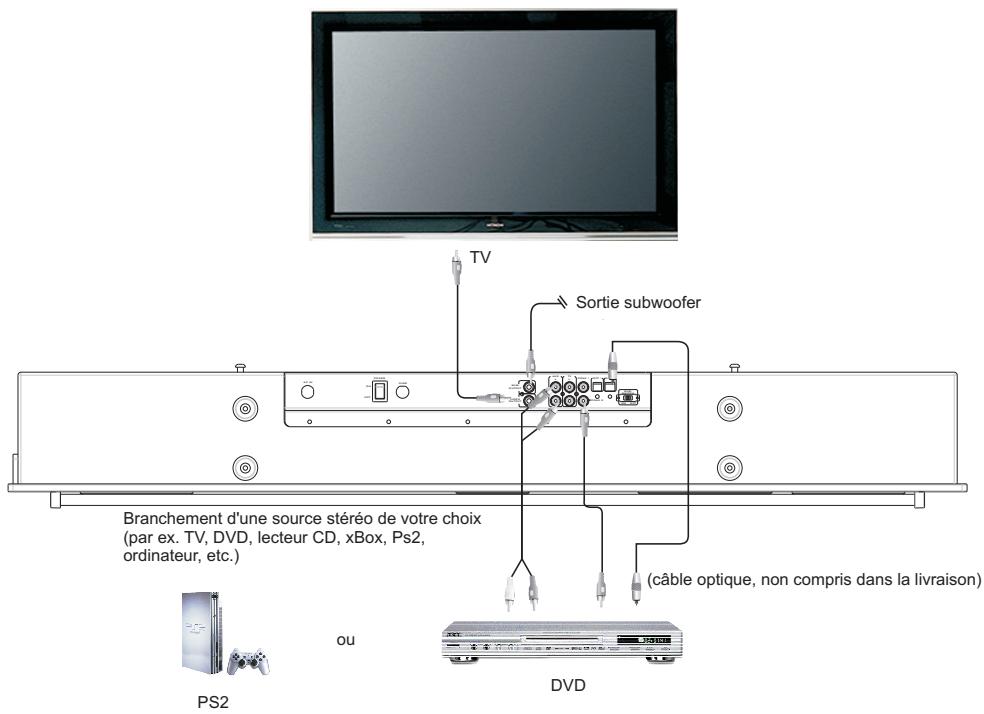

Pour connecter un subwoofer externe, reliez l'entrée cinch du subwoofer à l'entrée subwoofer de l'appareil. Mettez ensuite le SUB. SWITCH au dos de l'appareil en position « OFF » (désactive le subwoofer intégré). Départ usine, cet interrupteur est en position « ON ».

Il vous est possible de brancher votre téléviseur à la sortie vidéo située au dos de l'appareil. Commande des menus pour les réglages du système:

1. Une pression sur la touche SETUP de la télécommande permet d'accéder au menu suivant:

1. Les menus peuvent être consultés de manière intuitive à l'aide des touches de navigation [▲][▼][<][▶]. La confirmation/l'activation des différents points de sélection est accessible à l'aide de la touche ENTER/PLAY.
2. Si tous les réglages ont été effectués ou si vous voulez les interrompre, appuyez à nouveau sur la touche SETUP pour fermer le menu.

Configuration du système

Sélectionnez ici le système de couleurs du téléviseur branché. La norme NTSC est la norme TV américaine, en Allemagne, la norme PAL doit normalement être sélectionnée. PAL-60 est un mode de restitution avec lequel les supports au format NTSC sont lus avec une fréquence de trame de 60 Hertz mais selon le codage des couleurs PAL. Si vous utilisez un téléviseur doté du système multinorme, sélectionnez «AUTO».

2. FORMAT TV:

Chaque format d'image (par ex. 4:3 = écran normal, 16:9 = écran large) est déterminé par le fichier en cours de lecture. Notez que le format d'écran ne doit pas obligatoirement correspondre à celui de votre téléviseur. Les réglages suivants peuvent être utiles.

4:3/PS: Sélectionnez ce mode si vous avez branché un téléviseur au format 4:3. Si vous lisez un fichier au format écran large, celui-ci sera affiché sur tout l'écran, mais des parties de l'image seront coupées à droite et à gauche de l'écran. 4:3/LB: sélectionnez ce mode si vous avez branché un téléviseur au format 4:3. Si vous lisez un fichier au format écran large, celui-ci sera affiché sur toute sa largeur, mais des bandes noires apparaîtront en haut et en bas de l'écran.

Configuration du système

Cette option permet de rétablir les réglages par défaut.

Réglages de la langue

Sélectionnez la langue que vous souhaitez utiliser pour afficher à l'écran les menus et les informations d'objet.

Configuration vidéo

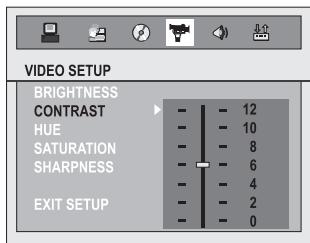

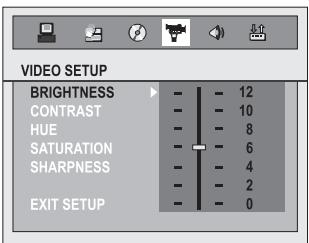

Ce menu vous permet de régler les différents paramètres d'affichage à l'écran. Sélectionnez la fonction souhaitée puis appuyez sur la touche ENTER et ajustez la valeur selon vos préférences à l'aide des touches [▲][▼].

Réglage des haut-parleurs:

DOWNMIX sert à réduire le signal sonore sur 2 canaux. Si vous sélectionnez LT/RT, activez un effet vivant et imitant une salle de théâtre pour les deux canaux frontaux. La condition requise est que le matériel sonore dispose des effets Dolby Stereo PRO LOGIC. Sélectionnez STEREO pour une restitution stéréo normale. VSS est l'abréviation de Virtual Surround Sound et produit un effet Surround simulé.

Si vous souhaitez une restitution sur plusieurs canaux, vous devez désactiver DOWNMIX (OFF).

Dans le cas de la restitution de programmes au format 5.1, ces deux points de menu vous permettent de paramétrer des temporisations pour les signaux des canaux Surround centraux et arrière. Cet effet simule une plus grande distance entre les enceintes et les auditeurs et, par conséquent, fait la salle plus grande. Ceci permet d'optimiser l'effet Surround, le cas échéant.

Mode OP

Ce menu permet de choisir entre les paramètres « Line » et « RF ». Le mode Line permet de restituer les signaux d'entrée sans les modifier. En mode RF, une forte compression s'effectue. Elle augmente nettement le volume sonore. Nous vous recommendons de ne pas utiliser ce paramètre la nuit.

Compression dynamique

Ce menu permet de régler la dynamique du son. On comprend par « dynamique » la différence de volume sonore entre les passages très forts et ceux très bas, c'est-à-dire par ex. entre des explosions et des chuchotements. Pour limiter la plage dynamique, tournez le bouton en direction de « FULL »

Ce menu vous permet de sélectionner différents modes audio pour les signaux stéreo :

STEREO: image stérosopique normale, recommende

MONO L : – le canal stéreo de gauche est présent sur les haut-parleurs frontaux de droite et de gauche

MONO R : le canal stéreo de droite est créé sur les haut-parleurs frontaux de droite et de gauche

MIX MONO : les deux canaux frontaux présentent le même signal mono

Pro logic

Il existe deux modes Dolby Pro Logic II différents : le mode Film et le mode Musique. Ce menu vous permet de sélectionner le mode souhaité ou de désactiver le mode Pro Logic.

Lecture de fichiers audio, vidéo et d'image enregistrés sur des cartes mémoires:

Démarrez le système comme d'habitude. - Insérez dans le lecteur de cartes les cartes mémoires (USB/SD/MMC/MS) contenant les fichiers. Veillez à insérer les cartes correctement (face imprimée vers le haut). - La lecture démarre automatiquement. Si vous avez branché un téléviseur, le contenu du support de stockage s'affiche à l'écran de la manière suivante.

• Dans ce menu, les différents dossiers contenus sur le support de stockage sont affichés à gauche. Les fichiers du dossier sélectionné sont affichés à droite. Pour sélectionner le dossier souhaité, utilisez les touches de navigation [▲] [▼] puis appuyez sur la touche ENTER. Les différents fichiers contenus dans le dossier s'affichent.
• Passez à la colonne de droite à l'aide de la touche de navigation [▶]. Sélectionnez les fichiers à l'aide des touches [▲] [▼] et lancez leur lecture en appuyant sur la touche ENTER/PLAY. Le nom du fichier en cours de lecture s'affiche en haut dans le champ d'affichage. Dès que la lecture d'un fichier est terminée, l'appareil passe au fichier suivant. La touche 1 vous permet de repasser à la colonne de gauche (dossiers). Si vous appuyez à nouveau sur la touche [▶], vous accédez aux auteurs de fichiers. L'appareil fait la différence entre les fichiers audio, video et d'image mais il n'affiche qu'un type de fichier. Si l'appareil détecte au moins un fichier ajustat lors de la lecture du support de stockage, le symbole correspondant est représenté sous forme de touche. Les touches de navigation vous permettent de sélectionner le symbole du type de fichier souhaite. Appuyez sur la touche ENTER pour permettre à l'appareil d'afficher uniquement les fichiers du type souhaite. La touche REV ou FWD vous permet d'activer la recherche accélérée (lecture à grande vitesse) vers l'arrière ou vers l'avant pendant la lecture. Dès que le point recherché est atteint, appuyez sur la touche ENTER/PLAY. La lecture se poursuit à la vitesse normale. Pendant la recherche rapide, le son est mis en sourdine. Aidez-vous de l'affichage de la durée à l'écran.
• Une nouvelle pression sur la touche REPEAT permet de commuter entre les différentes fonctions de répétition : lecture d'un fichier, répétition d'un seul fichier, répétition de tous les fichiers dans un dossier, répétition de tous les fichiers. Pour passer au fichier précédent / suivant, appuyez sur la touche [K] ou [T] Taste. Pour arrêter la lecture, appuyez sur la touche STOP.

PROBLEM	RAISON	SOLUTION
Le système ne fonctionne pas.	1. Le système n'est pas branché au réseau électrique. 2. Impossible demettre en marche l'appareil.	1. Vérifiez le cordon d'alimentation. 2. Vérifiez que l'interrupteur d'alimentation est allumé.
Pas d'effet sonore en mode de sortie DVD/5.1	Assurez-vous que le lecteur de DVD est en mode 5.1.	Paramétrz le mode 5.1 au niveau du lecteur de DVD.
Distorsions lorsque le volume sonore est élevé.	La source audio présente une tension de sortie très élevé.	Baissez le volume.

Remarque a:

La combinaison correcte des appareils aux entrées et sorties (aussi bien le subwoofer actif que la source d'entrée, par ex. CD, MP3, VCD, DVD) produit un son d'une qualité optimale. Tenez compte des notices d'utilisation des appareils raccordés. - Certains lecteurs de DVD représentent un niveau de sortie plus élevé que d'habitude. Si des distorsions apparaissent lorsque le volume est élevé, réduisez le volume afin d'éviter d'endommager l'amplificateur ou les haut-parleurs.

Remarque b :

Si cet appareil est exposé à de fortes influences extérieures (par ex. contrainte mécanique, fortes influences électrostatiques, surtensions en cas d'orage) ou s'il n'est pas utilisé conformément aux instructions, des dysfonctionnements peuvent apparaître. Si des dysfonctionnements apparaissent, procédez de la manière suivante : - Mettez l'appareil en veille puis remettez-le en marche. Si l'appareil ne se rallume pas, éteignez l'interrupteur d'alimentation, débranchez le cordon d'alimentation de la prise de courant pendant quelques minutes puis remettez l'appareil en marche.

Cet appareil est doté d'une autoprotection contre les influences électrostatiques. Toutes les fonctions sont rétablies après sa remise en marche.

Puissance de SORTIE:

Subwoofer (RMS) 40 W Haut-parleurs frontaux/centraux (RMS) 3x 15 W Puissance maximale de sortie (impulsion) 200 W Dimensions (largeur x hauteur x profondeur) 970 x 200 x 130 mm

Télécommande 1x Pile / pile ronde 1x Cable vidéo cinch (jaune) 1x Cable coaxial cinch (orange) 1x Cable stereo cinch 1x Support mural 2x Notice d'utilisation 1x

Sous réserve de modifications techniques.
