BEDIENUNGSANLEITUNG DVS 4232 MAGNAT

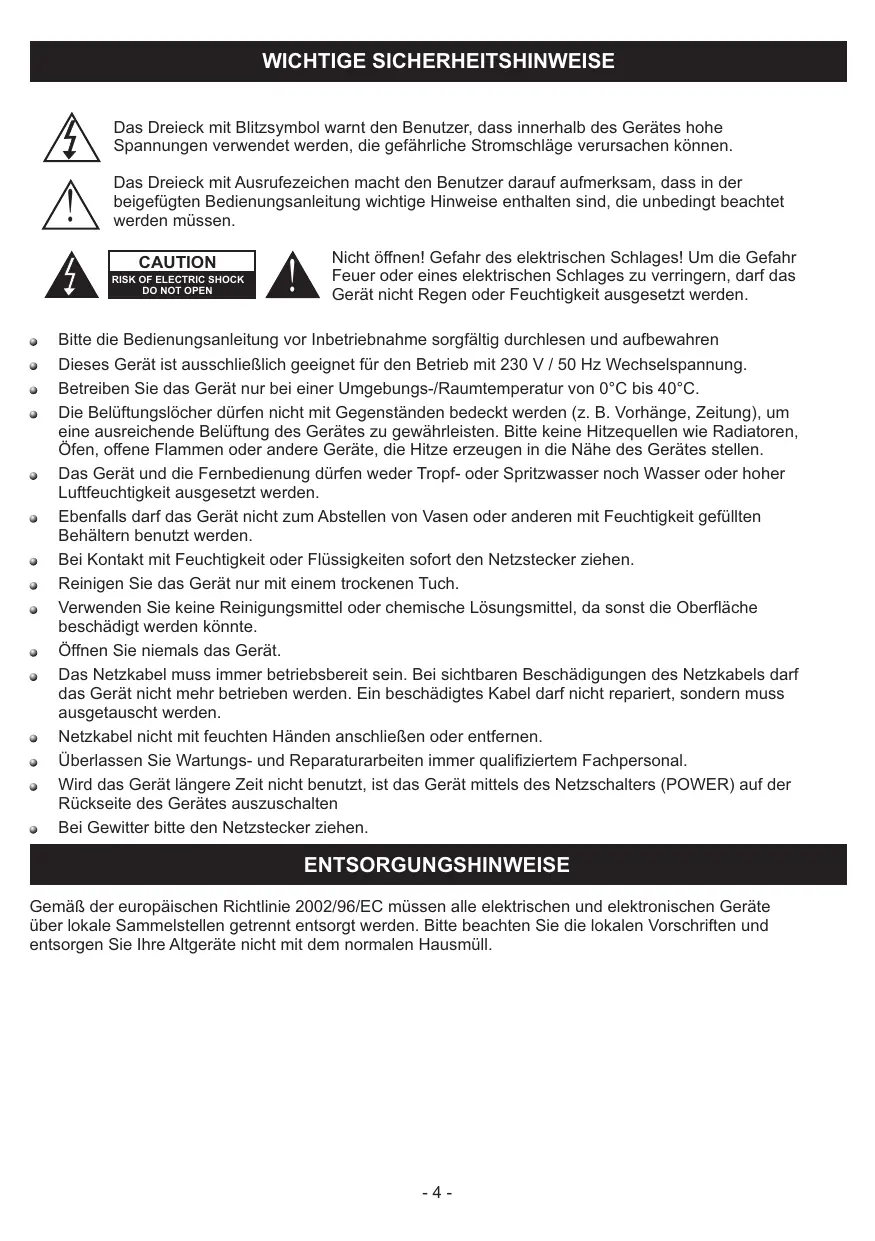

WICHTIGE SICHERHEITSHINWEISE Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf aufmerksam, dass in der beigefügten Bedienungsanleitung wichtige Hinweise enthalten sind, die unbedingt beachtet werden müssen. CAUTION von

Nicht öffnen! Gefahr des elektrischen Schlages! Um die Gefahr Feuer oder eines elektrischen Schlages zu verringern, darf das Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen und aufbewahren Dieses Gerät ist ausschließlich geeignet für den Betrieb mit 230 V / 50 Hz Wechselspannung. Betreiben Sie das Gerät nur bei einer Umgebungs-/Raumtemperatur von 0°C bis 40°C. Die Belüftungslöcher dürfen nicht mit Gegenständen bedeckt werden (z. B. Vorhänge, Zeitung), um eine ausreichende Belüftung des Gerätes zu gewährleisten. Bitte keine Hitzequellen wie Radiatoren, Öfen, offene Flammen oder andere Geräte, die Hitze erzeugen in die Nähe des Gerätes stellen. Das Gerät und die Fernbedienung dürfen weder Tropf- oder Spritzwasser noch Wasser oder hoher Luftfeuchtigkeit ausgesetzt werden. Ebenfalls darf das Gerät nicht zum Abstellen von Vasen oder anderen mit Feuchtigkeit gefüllten Behältern benutzt werden. Bei Kontakt mit Feuchtigkeit oder Flüssigkeiten sofort den Netzstecker ziehen. Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine Reinigungsmittel oder chemische Lösungsmittel, da sonst die Oberfläche beschädigt werden könnte. Öffnen Sie niemals das Gerät. Das Netzkabel muss immer betriebsbereit sein. Bei sichtbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden. Ein beschädigtes Kabel darf nicht repariert, sondern muss ausgetauscht werden. Netzkabel nicht mit feuchten Händen anschließen oder entfernen. Überlassen Sie Wartungs- und Reparaturarbeiten immer qualifiziertem Fachpersonal. Wird das Gerät längere Zeit nicht benutzt, ist das Gerät mittels des Netzschalters (POWER) auf der Rückseite des Gerätes auszuschalten Bei Gewitter bitte den Netzstecker ziehen. ENTSORGUNGSHINWEISE Gemäß der europäischen Richtlinie 2002/96/EC müssen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden. Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Hausmüll.

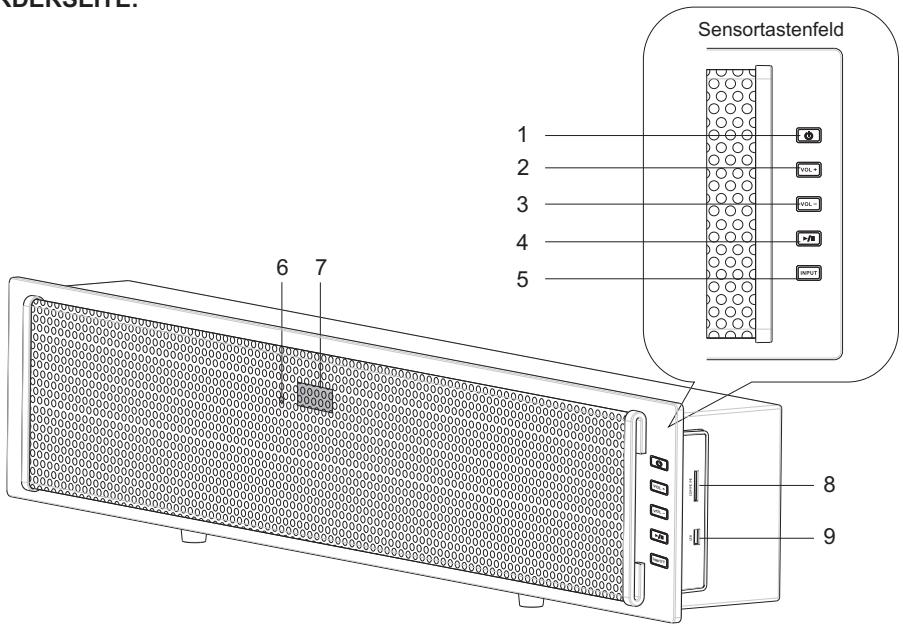

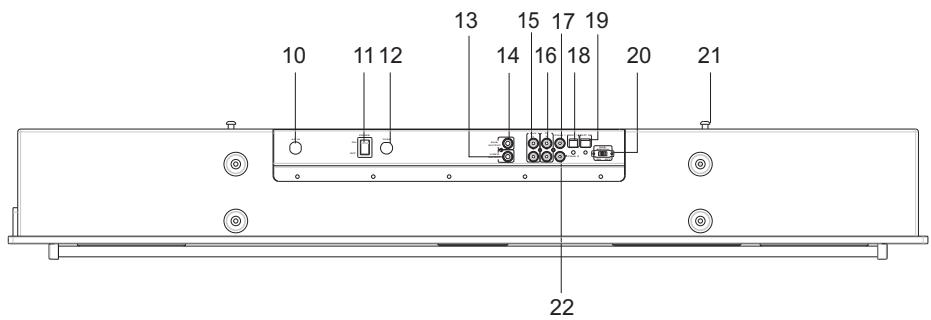

Achtung! Um ein sicheres Schalten des Sensortastenfeldes zu gewährleisten, benutzen Sie zur Betätigung der Tasten bitte Ihren Daumen. RÜCKSEITE:

2. Lautstärke + Taste

3. Lautstärke - Taste

5. Eingangswahlschalter

6. Sensor für die Fernbedienung

14. Subwooferausgang

19. OPTICAL2 Digitaleingang

20. Schalter Subwooferausgang (an/aus)

21. Befestigung für die Wandhalterung

22. COAXIAL2 Digitaleingang

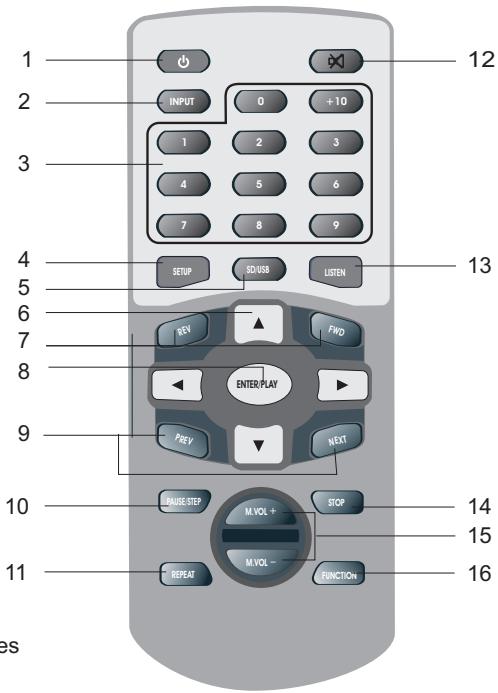

Schaltet das Gerät ein oder aus.

Wiederholtes Drücken wählt zwischen

--DISK --OPTICAL 1 --OPTICAL 2 --COAXIAL 1

+10 INPUT --COAXIAL 2 --AUX --TV als Eingang.

3. 0 bis +10 Zifferntasten.

Eingabe von Ziffern.

Zeigt Ihnen das Setup-Menü auf dem

angeschlossenen Bildschirm an. Damit können Sie diverse Systemeinstellungen vornehmen. SD/USB SETUP LISTEN

Wählt zwischen der Wiedergabe von USB6 bzw. SD-Speichermedien. FW D R EV

Mit diesen Tasten navigieren Sie innerhalb der ENTER/PLAY Gerätemenüs.

PRE V NE XT Schneller Vorlauf, vorwärts oder rückwärts.

Zum Bestätigen von ausgewählten PAUSE/STEP STOP M.VOL + Menüoptionen bzw. Starten der Wiedergabe.

M.VOL REPEAT Schaltet bei der Wiedergabe zum FUNCTION vorigen/nächstenTitel.

Die Pause-Funktion erzeugt ein Standbild, wiederholtes Drücken schaltet Bild für Bild weiter.

Wenn Sie von den Speichermedien abspielen, können Sie mit dieser Taste den Wiederholmodus starten

Schaltet den Ton der Anlage stumm. Ein weiterer Druck schaltet den Ton wieder ein.

Diese Taste schaltet die verschiedenen Wiedergabe-Modi um (abhängig vom Eingangssignal): Prologic -- Stereo -- Vocal

Zum Beenden der Wiedergabe.

Heraufsetzen / Absenken der Lautstärke.

Mit dieser Taste rufen Sie die einzelnen Wiedergabekanäle sowie die Höhen und Bässe zum anschließenden Einstellen auf. Einsetzen / Auswechseln der Batterien Die Fernbedienung verwendet eine bereits eingelegte Litium-Batterie, die zum Schutz gegen Entladung mit einem Isolierstreifen gesichert ist. Diesen entfernen Sie bitte vor Inbetriebnahme des Gerätes. Arbeitet die FB unzuverlässig, wechseln Sie bitte die Batterie gegen eine neue gleichen Typs aus. Zum Öffnen des Batteriefachs drücken Sie die Verriegelung wie gezeigt in Pfeilrichtung und ziehen die Halterung heraus. Bevor Sie die alte Batterie entfernen, merken Sie sich bitte ihre Lage (+ nach oben!). Wechseln Sie die Batterie und schließen sie das Batteriefach wieder. Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei den zuständigen Sammelstellen ab. Werfen Sie Batterien niemals ins Feuer!

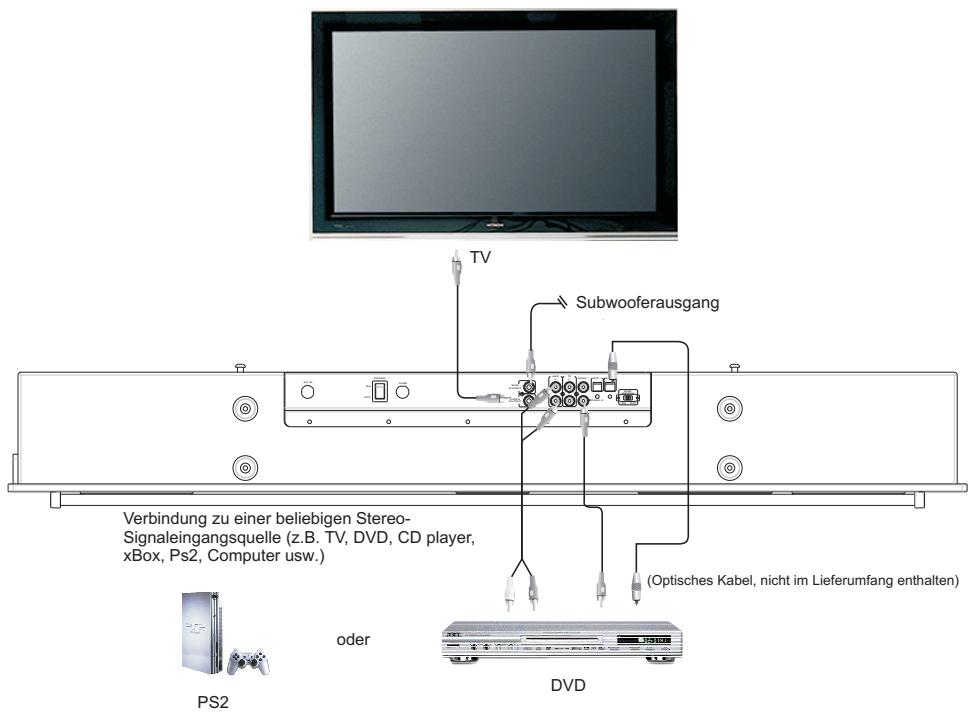

OFF Verbindung zu einer beliebigen StereoSignaleingangsquelle (z.B. TV, DVD, CD player, xBox, Ps2, Computer usw.) (Optisches Kabel, nicht im Lieferumfang enthalten) oder DVD PS2 VO L

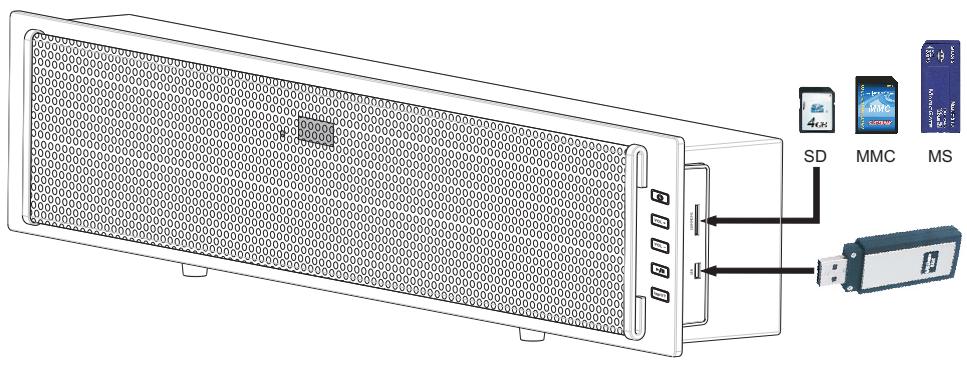

Verbindung zu Speichermedien (USB und SD/MMC/MS-Karten).

Achtung! Stecken Sie den Netzstecker niemals in die Netzsteckdose, solange nicht alle anderen Verbindungen korrekt ausgeführt wurden. Bitte schalten Sie das Gerät ein, bevor Sie einen externen Subwoofer in Betrieb nehmen.. Bitte schalten Sie diesen Subwoofer aus, bevor sie das Gerät abschalten.

Schalten Sie den Netzschalter auf der Rückseite des Geräts auf "ON". Das Grät ist jetzt im Standbybetrieb, auf der LED-Anzeige leuchtet "HELLO". Drücken Sie die Standby-Taste am Gerät oder auf der Fernbedienung um das Gerät einzuschalten. Das System erkennt jedes anliegende Eingangssignall. Liegt kein Signal an, zeigt die LED-Anzeige "NO SIGNAL”. Achtung: Nach dem Ausschalten des Gerätes warten sie bitte mindestens 3 Sekunden, bevor Sie es wieder einschalten.

2. EINGANGSWAHL (INPUT TASTE WIEDERHOLT DRÜCKEN) :

Das System ist nicht mit der USB- oder der SD-Speicherkarte verbunden: Drücken Sie die INPUT Taste am Gerät oder auf der Fernbedienung, um einen Eingang zu wählen: OPTICAL 1 --OPTICAL 2 --COAXIAL 1--COAXIAL 2--AUX--TV--USB/SD/MS/MMC. Das System ist mit einer USB-Speicherkarte verbunden: Drücken Sie die INPUT Taste am Gerät oder auf der Fernbedienung, um einen Eingang zu wählen: OPTICAL 1 --OPTICAL 2 --COAXIAL 1--COAXIAL 2--AUX--TV--USB. Das System ist mit einer SD-Speicherkarte verbunden: Drücken Sie die INPUT Taste am Gerät oder auf der Fernbedienung, um einen Eingang zu wählen: OPTICAL 1 --OPTICAL 2 --COAXIAL 1--COAXIAL 2--AUX--TV--SD. Das System ist mit einer USB- und einer SD-Speicherkarte verbunden: Drücken Sie die INPUT Taste am Gerät oder auf der Fernbedienung, um einen Eingang zu wählen: OPTICAL 1 --OPTICAL 2 --COAXIAL 1--COAXIAL 2--AUX--TV--USB input. Das System wählt für Karten allgemein den USB-Eingang. Danach können Sie SD-Karten mit der USB/SD Taste anwählen.

3. ABHÖRBETRIEBSARTEN:

Drücken Sie die LISTEN Taste, um zwischen den verschiedenen Abhörbetriebsarten umzuschalten: Stereo --Vocal --Pro-Logic.

4. PEGELEINSTELLUNGEN

(1) Einstellen der Gesamtlautstärke: Die Lautstärke wird mit der MASTER VOLUME +/- Taste auf der Fernbedienung oder der VOL +/VOL - Taste auf der Vorderseite des Geräts eingestellt. (2) Spezielle Pegeleinstellungen: Drücken der FUNCTION Taste wählt zwischen folgenden Pegeln aus : TREBLE --BASS --FRONT-L --FRONT-R --CENTER --SUBWOOFER. Danach können Sie mit MASTER VOLUME +/- den entsprechenden Pegel anpassen.

Ein Druck auf die MUTE Taste der Fernbedienung schaltet die Anlage stumm, ein weiterer Druck schaltet den Ton wieder ein. Auch ein Betätigen der MASTER VOLUME +/- Taste schaltet die Stummschaltung ab.

6. BENUTZUNG EINES EXTERNEN SUBWOOFERS:

Um einen externen Subwoofer anzuschließen, verbinden Sie den Cincheingang des Subwoofers mit dem Subwoofereingang dieses Gerätes. Bringen Sie dann den SUB. SWITCH auf der Rückseite in die "OFF"-Position.(Schaltet den eingebauten Subwoofer ab). Von Werk aus ist dieser Schalter in der "ON"-Position.

SYSTEM SETUP Sie können Ihr TV-Gerät an dem Videoausgang auf der Rückseite des Geräts anschließen. Bedienung der Menüs für die Systemeinstellungen:

1. Ein Druck auf die SETUP-Taste der Fernbedienung führt zu folgenden Menü:

2. Menüs können Sie mit den Navigationstasten [ ] [ ] [ ] [ ] intuitiv bedienen. Die

Bestätigung/Aktivierung der einzelnen Auswahlpunkte erreichen Sie mit der ENTER/PLAY-Taste.

3. Sind alle Einstellungen getätigt oder wollen Sie abbrechen, drücken Sie die SETUP-Taste erneut,

um das Menü zu schließen. System Setup

Hier wählen Sie das Farbsystem des angeschlossenen TV-Gerätes aus. Hinter NTSC verbirgt sich die amerikanische TV-Norm, in Deutschland muss normalerweise PAL ausgewählt sein. PAL-60 ist ein Wiedergabemodus, bei dem die Medien im NTSC-Format zwar mit einer 60-Hertz-Halbbildrate, aber mit PAL-Farbkodierung abgespielt werden. Wenn Sie ein TV-Gerät mit Multinormsystem verwenden, wählen Sie hier „AUTO".

Das jeweilige Bildformat (z.B. 4:3 = Normal-TV, 16:9 = Breitbild-TV) wird von der gerade abgespielten Datei festgelegt. Bitte beachten Sie, dass das Bildformat nicht zwingend mit dem Ihres TV-Gerätes übereinstimmen muss. Folgende Einstellungen schaffen dann Abhilfe.

4:3/PS: Wählen Sie diese Betriebsart, wenn Sie einen Fernseher mit 4:3 Format angeschlossen haben. Wenn Sie eine Datei im Breitbildformat wiedergeben, wird diese bildschirmfüllend angezeigt, rechts und links werden aber Bildteile abgeschnitten. 4:3/LB: Wählen Sie diese Betriebsart, wenn Sie einen Fernseher mit 4:3 Format angeschlossen haben. Wenn Sie eine Datei im Breitbildformat wiedergeben, wird diese in seiner ganzen Breite angezeigt, oben und unten erscheinen aber schwarze Balken auf dem Schirm. 16:9: Wählen Sie diese Betriebsart, wenn Sie einen Breitbild-TV (16:9-Format) angeschlossen haben.

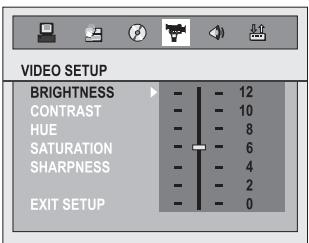

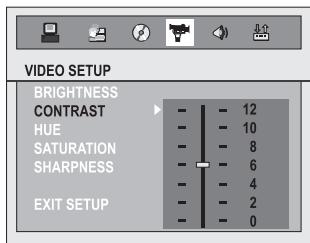

SYSTEM SETUP System Setup Diese Option stellt die Werkseinstellungen wieder her. Spracheinstellungen Wählen Sie hier die Sprache aus, die für die Bildschirmanzeige der Menüs und Statusinformationen verwendet werden sollen. Video Setup Hier können Sie die verschiedenen Parameter der Bilddarstellung regeln. Wählen Sie die gewünschte Funktion aus, dann drücken Sie die Enter - Taste und passen den Wert mit den [ ] [ ]-Tasten nach Ihrem Wunsch an.

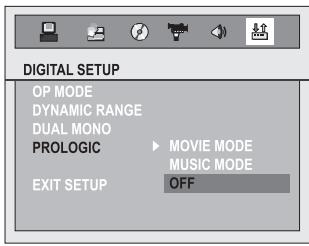

SYSTEM SETUP Lautsprecher Einstellung: Downmix DOWNMIX bedeutet die Reduzierung des Tonsignals auf die 2-Kanal-Wiedergabe. Wenn Sie LT/RT auswählen, aktivieren Sie für die beiden Frontkanäle einen lebendigen, theaterähnlichen Effekt. Voraussetzung dafür ist aber, dass das Tonmaterial über PRO LOGIC Dolby Stereo Effekte verfügt. Wählen Sie STEREO für normale Stereowiedergabe. VSS steht für Virtual Surround Sound und erzeugt einen simulierten Surround Soundeffekt. Wünschen Sie Mehrkanalwiedergabe, müssen Sie DOWNMIX deaktivieren (AUS). Center Verzögerung / Rear Verzögerung Bei der Wiedergabe von Programmen im 5.1-Kanalformat können Sie über diese beiden Menüpunkte für die Signale des Center- und der hinteren Surroundkanäle Laufzeitverzögerungen einstellen. Dies simuliert einen größeren Abstand zwischen Boxen und Zuhörer und läßt den Raum dadurch größer erscheinen. Das kann den Suroundeffekt ggf. noch effizienter gestalten. Digital Einstellung: OP Modus Hier können Sie zwischen den Einstellungen „Line" und „RF" wählen. Im Line-Modus werden die Eingangssignale unverändert ausgegeben, im RF-Modus findet eine starke Komprimierung statt, die die Lautstärke deutlich erhöht. Wir empfehlen, diese Einstellung nicht nachts zu verwenden. Dynamik Kompression Hier können Sie die Dynamik des Sounds einstellen. Unter „Dynamik" verstehen wir hier den Lautstärkeunterschied zwischen sehr lauten und sehr leisen Passagen, also z. B. zwischen Explosionen und Flüstern. Zur Einschränkung des Dynamikbereichs stellen Sie den Regler aufwärts in Richtung „FULL", um die Dynamik zu komprimieren. Dual Mono Hier können Sie für Stereo-Signale verschiedene Audio-Modi auswählen: normales Stereobild, empfohlen ! STEREO: linker Stereokanal liegt am rechten und linken Frontlautsprecher an ! MONO L: rechter Stereokanal liegt am rechten und linken Frontlautsprecher an ! MONO R: ! MIX MONO: beide Frontkanäle führen identisches Monosignal Pro Logic Es gibt zwei unterschiedliche Dolby Pro Logic II Klangmodi, den Filmmodus und den Musikmodus. Hier können Sie den gewünschten Modus auswählen, oder den Pro Logic Modus abschalten.

SPEICHERKARTEN Abspielen von Audio-, Bild- und Videodateien auf Speicherkarten:

Starten Sie das System wie üblich. Platzieren Sie die Speicherkarten (USB/SD/MMC/MS) mit den entsprechenden Dateien im Karteneinschub. Achten Sie dabei auf die richtige Lage (Beschriftung nach vorn). Die Wiedergabe beginnt automatisch. Auf dem Bildschirm eines angeschlossenen TVGeräts erhalten Sie folgende Übersicht über den Inhalt des Speichermediums: MP3 Audiodatei abspielen

JPEG Bilddatei anzeigen AVI Videodatei abspielen In diesem Menü werden links die verschiedenen Ordner auf dem Speichermedium anzeigt. Rechts sehen Sie die Dateien im jeweils markierten Ordner. Mit den Navigationstasten [ ] [ ] bewegen Sie die Auswahl auf den gewünschten Ordner und drücken die ENTER-Taste. Nun werden die einzelnen Dateien im Ordner angezeigt. Mit der Navigationstaste [ ] gelangen Sie in die rechte Spalte. Wählen Sie hier Dateien mit den [ ] [ ] Tasten aus und starten Sie deren Wiedergabe, indem Sie die ENTER/PLAY - Taste drücken. Der Name der Datei, die gerade gespielt wird, wird in dem Anzeigefeld oben angezeigt. Ist die Wiedergabe einer Datei beendet, wechselt das Gerät zu nächsten. Mit der 1 Taste gelangen Sie wieder in die linke Ordnerspalte. Drücken Sie noch einmal die [ ] Taste, erreichen Sie die Medienschalter. Das Gerät unterscheidet Audio-, Video- und Bilderdateien, zeigt aber immer nur eine Dateiart an. Findet das Gerät beim Einlesen des Speichermediums mindestens eine passende Datei, wird das entsprechende Symbol als Taste dargestellt. Mit den Navigationstasten können Sie nun das Symbol der gewünschten Dateiart markieren. Drücken Sie die ENTER -Taste, um das Gerät nur noch Dateien des gewünschten Medientyps anzeigen zu lassen. Durch Drücken der REV oder FWD Taste aktivieren Sie während der Wiedergabe den Suchlauf (Wiedergabe mit hoher Geschwindigkeit) rückwärts oder vorwärts. Ist die gewünschte Stelle erreicht, drücken Sie die ENTER/PLAY - Taste. Die Wiedergabe wird dann mit normaler Geschwindigkeit fortgesetzt. Der Ton wird während des Suchlaufs stumm geschaltet, orientieren Sie sich an der Zeitanzeige im Display. Wiederholtes Drücken der REPEAT-Taste wechselt zwischen den verschiedenen Wiederholfunktionen: Datei abspielen, einzelne Datei wiederholen, alle Dateien eines Verzeichnisses wiederholen, alles wiederholen. Drücken Sie die [ ] oder [ ] Taste, um zur vorherigen / nächsten Datei zu springen. Drücken Sie die STOP-Taste, um die Wiedergabe zu beenden.

PROBLEMBEHANDLUNG PROBLEM System spielt nicht Kein Sound-Effekt im DVD/5.1 Ausgangsmodus Verzerrungen bei hohen Lautstärken. URSACHE

1. System ist nicht mit dem

Stromnetz verbunden.

2. Das Gerät lässt sich nicht

1. Überprüfen Sie das

2. Stellen Sie sicher, das

der Netzschalter eingeschaltet ist. Stellen Sie sicher, dass sich der DVD-Player im 5.1-Modus befindet Stellen Sie am DVDPlayer den 5.1-Modus ein Die Audioquelle hat eine sehr hohe Ausgangsspannung Stellen Sie die Lautstärke niedriger ein. Anmerkung A:

Die korrekte Kombination von Geräten an den Ein- und Ausgängen (sowohl der aktive Subwoofer als auch die Signalquelle, z.B. CD,MP3,VCD,DVD......) liefert optimale Klangqualität. Bitte beachten Sie die entsprechenden Bedienungsanleitungen der angeschlossenen Geräte.

Manche DVD-Player haben einen höheren Ausgangspegel als üblich. Sollten bei hohen Lautstärken Verzerrungen auftreten, vermindern Sie die Lautstärke, um Beschädigungen am Verstärker oder den lautsprechern zu vermeiden. Anmerkung B: Wenn dieses Gerät starken äußeren Einflüssen ausgesetzt ist (z.B. mechanische Belastung, starke elektrostatische Einflüsse, Überspannungen bei Gewitter) oder wenn es nicht vorschriftsmäßig betrieben wird, können Fehlfunktionen auftreten. Sollte es dazu kommen, gehen Sie folgendermaßen vor:

Bringen Sie das Gerät in den Standby-Betrieb und schalten Sie es danach wieder ein. Sollte letzteres zu keinem Ergebnis führen, schalten Sie den Netzschalter aus, ziehen den Netzstecker für ein paar Minuten aus der Steckdose und schalten das Gerät danach wieder ein. Dieses Gerät hat einen Selbstschutz gegen elektrostatische Einflüsse und alle Funktionen werden nach einem Neustart wieder hergestellt.

Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines Magnat Produktes geworden. Magnat-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für Magnat-Produkte 2 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die 2-jährige Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder

Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich

als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, daß • das Produkt in einwandfreier Originalverpackung verschickt wird, • die Kontrollkarte ausgefüllt dem Produkt beiliegt, • die Kaufquittung beigefügt ist.

5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Batterien • Transportschäden,

sichtbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden. • Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

Typ/ Type Serien-Nr./Serial-No. Name und Anschrift des Händlers /Stempel Name and address of the dealer/stamp Käufer/Customer Name/Name Straße/Street PLZ, Ort /City Land /Country Kaufdatum / buying date Nur gültig in Verbindung mit Ihrer Kaufquittung! No warranty without receipt! Magnat Audio-Produkte GmbH Lise-Meitner-Str. 9 D-50259 Pulheim Germany Tel. +49 (0) 2234 / 807 - 0 Fax +49 (0) 2234 / 807 - 399 Internet: http://www.magnat.de
